Методы расключения распределительной коробки и соединение проводов в ней

При выполнении соединения проводов в распределительной коробке необходимо проявлять особую внимательность. Качество выполненной работы влияет не только на надежное функционирование электроприборов, но и на безопасность помещения.

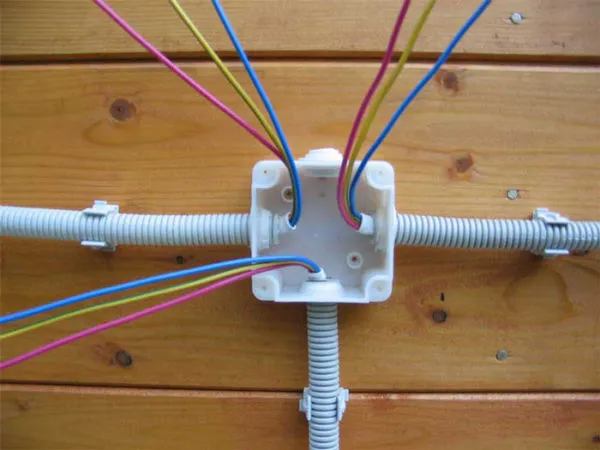

Распределительная коробка

Провода от электрощита распределяются по отдельным помещениям квартиры или дома. Причем в каждой комнате обычно имеется не одна, а несколько точек подключения (розетки и выключатели). Для стандартизации стыковки проводников и концентрации их в одном месте применяются распределительные коробки (другие их названия: «распаечные» или «разветвительные»). В коробках сосредоточены кабели от всех потребляющих устройств.

Распределительная коробка

Провода в коробке прокладываются не хаотично, а в соответствии с четкими правилами, прописанными в Правилах установки электроустановок (ПУЭ). Согласно требованиям ПУЭ, все соединения проводов в коробке, а также ответвления осуществляются только внутри распредкоробки. Проводники направляются по верхней части стены, но не ближе чем в 15 сантиметрах от потолка. Когда кабель достигает участка ответвления, он спускается вниз строго по вертикали. На месте ответвления располагается распредкоробка. Соединения в ней производятся согласно имеющейся схеме.

Распаечные коробки классифицируются по типу установки. Существуют внутренние распредкоробки и наружные. Для коробок скрытого монтажа в стене предусматривается ниша. На поверхности остается только крышка, которая устанавливается на одном уровне с материалом отделки. Допускается покрытие крышки декоративными панелями. Если же толщина стен или другие обстоятельства не позволяют установить внутреннюю разветвительную коробку, ее крепят прямо на стене.

Виды распредкоробок

Распределительная коробка может иметь прямоугольную или круглую форму. Количество выводов обычно равно четырем, однако в некоторых случаях имеются и дополнительные выводы. Каждый вывод оснащается штуцером или резьбой для закрепления гофрированного шланга. Наличие такого шланга или пластиковой трубы значительно облегчает процесс укладки и замены проводов. Чтобы заменить провода, достаточно будет отсоединить шланг или трубу от распредкоробки и потребителя, а затем вытащить его. После замены проводников шланг возвращается на место. Если же провода располагаются в штробе, понадобится разбивать слой штукатурки, что гораздо более трудоемко.

Использование распредкоробок влечет следующие положительные результаты:

  1. Увеличивается ремонтопригодность системы снабжения электроэнергией. Поскольку все соединения легкодоступны, намного легче найти поврежденный участок.
  2. Подавляющая часть неисправностей обнаруживается в стыках. Так как все соединения сконцентрированы в одном месте, проще проводить профилактические осмотры.
  3. Благодаря распаечным коробкам, увеличивается степень пожарной безопасности.
  4. Использование распредкоробок позволяет сэкономить деньги и уменьшить трудозатраты при прокладке кабеля.

Способы соединения проводников

Существует много вариантов соединения проводов в распредкоробке. Выбор конкретного способа зависит от следующих факторов:

  • материала, из которого изготовлены жилы (стали, меди, алюминия);
  • условий окружающей среды (улица/помещение, работа в земле или воде и т.д.);
  • количества проводов;
  • совпадения или несовпадения сечения жил.

С учетом указанных параметров подбирается наиболее подходящая методика.

Используются следующие способы соединения проводов в распределительной коробке:

  • клеммными колодками;
  • пружинными клеммами Wago;
  • самоизолирующими зажимами (СИЗ, или пластиковыми колпачками);
  • скруткой;
  • опрессовкой гильзами;
  • пайкой;
  • «орешками»;
  • болтовыми соединениями.

Ниже рассмотрим особенности каждого из перечисленных способов.

Клеммные колодки

Клеммы — это устройства, изготавливаемые из пластика, внутренняя часть которых содержит латунную втулку. По обеим сторонам втулки расположены винты.

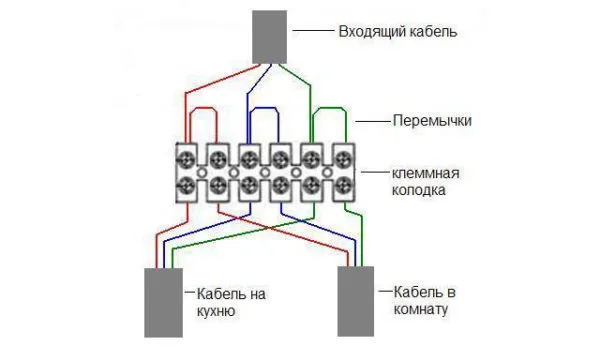

Соединение проводов клеммами

Для соединения проводов друг с другом нужно с каждой стороны клеммной колодки вставить по проводнику и плотно их зафиксировать винтами. Указанный способ стыковки наиболее распространен в распредкоробках, а также при монтаже осветительных приборов, розеток и выключателей.

Обратите внимание! Входные отверстия клеммных колодок отличаются по диаметру в зависимости от сечения предназначенных для них жил.

Достоинства метода:

  • невысокая стоимость клеммных колодок;
  • простота и удобство монтажных работ;
  • надежность фиксации проводника;
  • возможность соединения малосовместимых материалов, таких как медь и алюминий.

Недостатки метода:

  1. Предлагаемые в продаже колодки нередко отличаются низким качеством, что обнаруживается при стыковке и вынуждает браковать изделия.
  2. Допускается соединение лишь двух проводов.
  3. Клеммные колодки не подходят для алюминиевых или многожильных проводов, так как алюминий хрупок, а жилы многожильного проводника слишком тонки.
  4. Способ хотя и надежный, но более качественное соединение можно получить, к примеру, при пайке.

Клеммы Wago

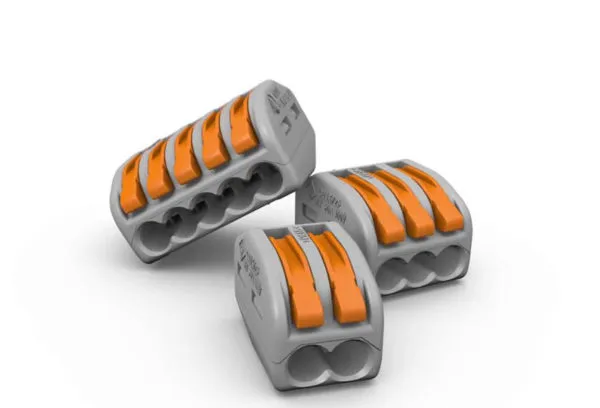

Пружинные клеммные колодки Wago — одно из наиболее популярных устройств, используемых при соединении проводов.

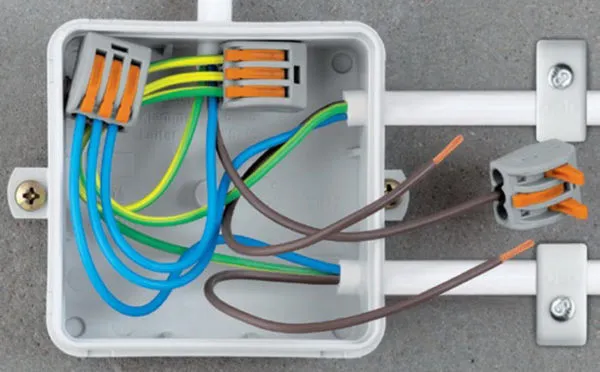

Распределительная коробка с клеммами Wago

В отличие от стандартных клеммников, в Wago стыковка осуществляется не винтами, а при помощи особого механизма. Приспособление оснащено рычагом, который позволяет закреплять проводник, сохраняя его целостность. Перед тем, как использовать Wago, нужно удалить изоляционный слой. Далее жилы направляются в колодочное отверстие.

Обратите внимание! На рынке имеются как одноразовые, так и многоразовые колодки. Одноразовые крепления подразумевают, что использовать их можно лишь единожды, и в случае замены провода колодки приходят в негодность. Клеммы многократного применения стоят дороже, но их можно легко снимать, а затем вновь использовать по назначению.

Достоинства пружинных колодок Wago:

  1. Соединять можно как проводники из одного металла, так и разнородные материалы.
  2. Имеется возможность стыковки множества жил (трех и более).
  3. При фиксации многожильных проводников не происходит разрывов тонких жил.
  4. Колодки отличаются небольшими габаритами.
  5. Работа с колодками не отнимает лишнего времени, процесс не трудозатратный.
  6. Крепление отличается высоким качеством.
  7. В колодке предусмотрено отверстие для отвертки индикатора для контроля над функционированием электрической сети.

Wago имеет один недостаток — высокую стоимость изделий.

Самоизолирующие зажимы (СИЗ)

Самоизолирующий зажим (или соединительный изолирующий зажим) — это пластиковый колпачок, внутри которого имеется особая пружинка для фиксации провода.

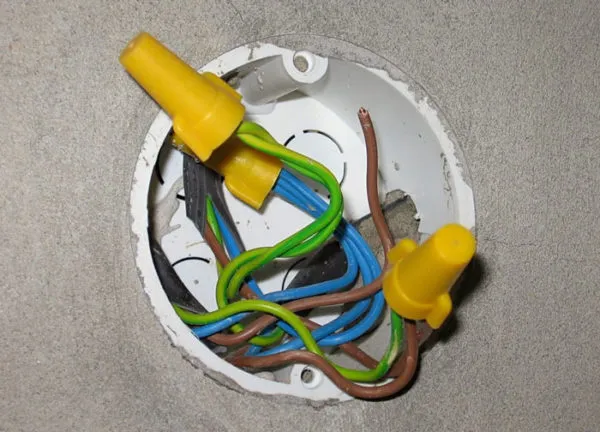

Самоизолирующие зажимы

К числу достоинств СИЗ относятся следующие характеристики:

  1. Невысокая стоимость.
  2. Изделия производятся из негорючего пластика, следовательно, отсутствует опасность самовозгорания электрической проводки в месте стыковки.
  3. Несложная установка.
  4. Большое разнообразие цветовых оттенков, что позволяет помечать цветами фазу, ноль и заземление.

К недостаткам СИЗ можно причислить:

  • невысокие крепежные и изоляционные качества;
  • невозможность применения для соединения алюминиевых и медных проводников.

Опрессовка гильзами

Соединение проводов в распределительной коробке с помощью гильз считается методом, обеспечивающим высокое качество стыковки. Сущность методики состоит в размещении зачищенных жил в особой трубке (гильзе), которая затем подвергается опрессовке путем обжатия. Далее гильза обрабатывается изоляционным материалом, для чего используется термоусадочная трубка или обычная изолента. Провода можно вставить как с обоих концов трубки, так и только с одного края. В первом случае стык будет располагаться в средней части гильзы, во втором же случае необходимо, чтобы общее поперечное сечение жил было не больше сечения гильзы.

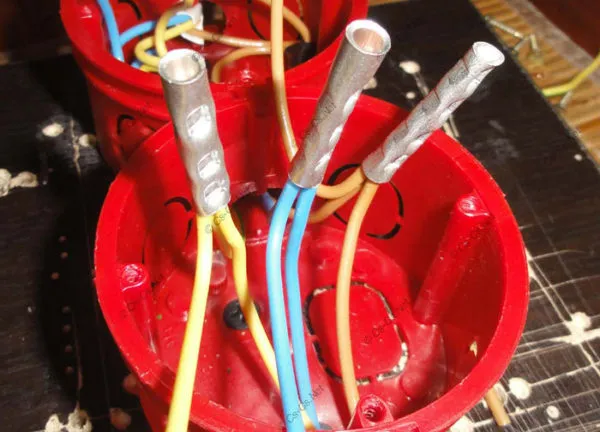

Опрессовка проводов гильзами

Достоинства опрессовки:

  1. Соединение отличается высоким качеством и надежной изоляцией.
  2. Доступные цены на гильзы.

Недостатки опрессовки:

  1. Гильзу нельзя заменить после ее удаления — это одноразовое крепление.
  2. Соединение потребует использование специализированного инструмента (опрессовочных клещей, трубореза).
  3. Обжимка алюминиевых и медных проводов возможна лишь с помощью специально предназначенной для этого гильзы.
  4. Работа отличается трудоемкостью.

Пайка

Соединение с помощью пайки считается наиболее качественным из всех возможных. Перед стыковкой нужно хорошо зачистить проводники. Далее оголенные концы обрабатываются расплавленным припоем, после чего жилы погружаются в ванночку. Когда жилы остынут, на них наносится изоляционный материал (кембрик или изолента).

Обратите внимание! Процесс остывания не должен проходить в холодную погоду, поскольку в результате слишком быстрого охлаждения материал покроется микротрещинами, что сильно ухудшит качество фиксации проводников.

Как уже было сказано, главное преимущество пайки — непревзойденное качество соединения.

Недостатки методики:

  1. Необходимы специализированный инструмент, а также навыки обращения с ним.
  2. Работа требует значительных трудозатрат.
  3. Соединение неразъемное, то есть одноразовое.
  4. Существуют ограничения на использование пайки, которые подробно расписываются в ПУЭ.
  5. Со временем сопротивление пайки возрастает, что сказывается в виде потерь напряжения и электропроводимости.

Таким образом, несмотря на надежность стыковки, специалисты редко обращаются к пайке.

Сварка проводов

Вместо пайки иногда применяется сварка. Сущность этого способа такая же, как и в случае с пайкой. Единственное отличие состоит в необходимости наличия разных навыков, а именно — умения работать со сварочным аппаратом.

Скрутка

Соединение проводов в распределительной коробке с помощью самого примитивного способа — скрутки — применяется не так часто из-за существенных ограничений: низкого качества скрепления и невозможности стыковки алюминиевых и медных проводников. Однако скрутка все же иногда встречается, поскольку привлекательна простотой реализации, а также отсутствием финансовых затрат. Чаще всего скрутка применяется при прокладке временной электрической проводки. В качестве изоляционного материала рекомендуется использовать кембрики.

Обратите внимание! Скрутка недопустима в помещениях с высокой влажностью, а также в деревянных строениях.

Зажим типа «орех»

«Орешек» представляет собой кабельный зажим с двумя пластинками и четырьмя болтами по углам. Перед соединением с проводов удаляется изоляция. Далее проводники фиксируются в пластинке и покрываются карболитовой оболочкой.

Соединение типа "Орех"

Преимущества «ореха»:

  1. Невысокие затраты.
  2. Установка «орешка» не отличается высокой сложностью.
  3. Возможно соединение разнородных материалов (алюминия и меди).
  4. Качественная изоляция.

Недостатки способа:

  1. Крепления со временем ослабевают, и их нужно регулярно подтягивать.
  2. «Орешек» не лучший способ крепления в распредкоробке из-за чрезмерных габаритов соединения.

Болтовое соединение

Соединение с помощью болтов — очень простой, но эффективный способ стыковки проводников друг с другом. Для выполнения работы понадобятся лишь болт, три шайбы и гайка. Схема соединения проводов в распределительной коробке с помощью болта показана ниже на картинке.

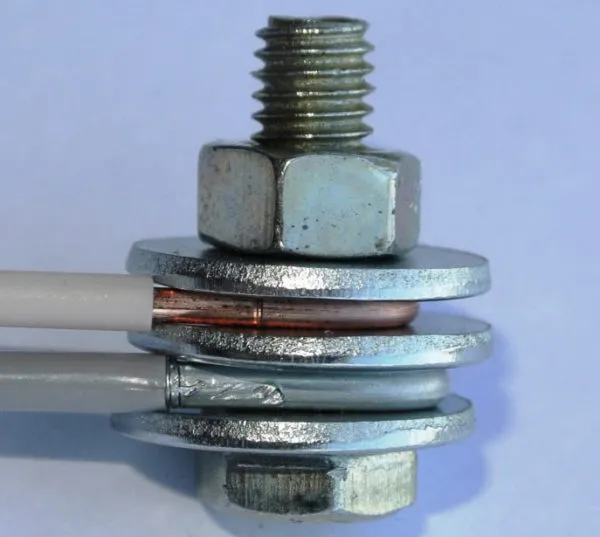

Соединение проводов болтами и шайбами

На болтовую резьбу нанизывается шайба. Далее накручивается жила (предварительно следует удалить изоляцию). После этого резьба прокладывается второй шайбой и еще одной жилой. В конце кладется третья шайба, которая прижимается гайкой. Соединение необходимо покрыть изоляционным материалом.

Болтовое соединение отличается следующими преимуществами:

  • невысокой стоимостью;
  • простотой реализации;
  • возможностью соединения изделий из меди и алюминия.

Недостатки стыковки проводников болтами:

  1. Недостаточно качественная фиксация.
  2. Понадобится много изоляционного материала.
  3. Болт слишком габаритен и может не поместиться в распредкоробку.

Решение других задач

У соединения многожильных проводов существует ряд особенностей.

Соединение множества проводов

Выше были рассмотрены варианты соединения двух контактов. Если же речь идет о стыковке множества контактов, рекомендуется выбирать среди следующих вариантов (в порядке приоритетности — от лучшего способа к худшему):

  • клеммных колодок Wago;
  • опрессовки гильзами;
  • пайки;
  • скрутки;
  • изоляционной ленты.

Клеммники Wago

Правила стыковки указанными способами, а также их достоинства и недостатки рассмотрены выше.

Стыковка жил с разными сечениями

Чтобы объединить жилы неодинакового сечения в распредкоробке, понадобятся клеммные колодки Wago, хотя можно обойтись и стандартными клеммными колодками — последний вариант обойдется дешевле. При этом необходимо плотно зафиксировать жилы с помощью винта или рычага.

Обратите внимание! Если провода имеют не только разные сечения, но и произведены из различных металлов, понадобятся особые колодки, внутри которых есть специальный состав для предотвращения окислительных процессов. Подобные колодки имеются в ассортименте Wago.

Жилы с различными сечениями можно закрепить и при помощи пайки.

Стыковка многожильных и одножильных проводников

Объединение проводников с одной и множеством жил осуществляется так же, как и всех остальных. В связи с этим можно выбрать любой из указанных выше способов, но наиболее приоритетными являются пайка или клеммы (лучше Wago).

Порядок проведения работ в земле и воде

Не так уж редко возникает необходимость в прокладке электропроводки под землей или под водой. Коротко остановимся на особенностях выполнения электромонтажных работ в этих условиях.

Провода могут прокладываться в воде, например, при монтаже погружного насоса. В этом случае нужна пайка концовок проводов. Далее соединение обрабатывается изоляционным материалом (термоклеем), а поверх надевается термоусадка. При соблюдении технологии стык получится очень надежным и безопасным. Однако стоит допустить небрежность, и дело закончится коротким замыканием.

Проводка в земле защищается таким же образом, как описано выше, однако, чтобы получить безопасное соединение, можно использовать более продвинутую методику. Концы кабеля следует прижать клеммной колодкой, а герметичную распредкоробку залить силиконом. Подземную магистраль рекомендуется разместить в прочном коробе или трубе, чтобы предотвратить акты вредительства со стороны грызунов. Поврежденные концовки кабелей лучше всего стыковать при помощи муфт.

Основные схемы расключения

Выше мы достаточно подробно рассказали о том, как соединить провода в распределительной коробке. Однако соединением проводов в распаечной коробке работа не ограничивается. Нужно еще соединить провода с розетками и выключателями.

Подключение розеток

Группа розеток обычно выделена в независимую линию. В коробке имеются три провода, каждый из которых имеет присущий его назначению цвет. Коричневый обычно является фазой, голубой — нулем, а зелено-желтый — заземлением. В некоторых случаях используются другие цвета. К примеру, фаза красного цвета, ноль — синего, земля — зеленого.

Провода перед прокладкой раскладываются во всю длину и подрезаются так, чтобы они имели одинаковую длину. Необходимо иметь 10-12 сантиметров запаса — на всякий случай. Соединение проводников осуществляется одним из способов, о которых было рассказано выше.

Если задействуется только пара проводов (там, где не используется заземление), то речь идет о нейтрали и фазе. Если проводники одного цвета, вначале нужно с помощью мультиметра отыскать фазу. Для удобства лучше пометить фазный провод изолентой или маркером.

Подключение однокнопочного выключателя

В случае с выключателем также имеется три группы, но соединение осуществляется чуть иначе. Имеется три входа: от распаечной коробки или электрощита, от осветительного прибора, от выключателя. Фазовый провод подключается к кнопке выключателя. С выхода выключателя провод направляется на светильник. При этом осветительный прибор будет работать только при замкнутых контактах выключателя.

Подключение двухкнопочного выключателя

В двухклавишных выключателях схема несколько более сложная. К выключателю, обслуживающему две группы осветительных приборов, должен идти трехжильный кабель (если не используется заземление). Один проводник предназначается общему контакту выключателя, оставшиеся два направляются к выходу из кнопок. Фаза объединяется с общим контактом выключателя. Нулевые провода от входа и двух групп осветительных приборов соединяются. Фазные провода от осветительных приборов и два проводника от выключателя объединяются парами: один — от выключателя к фазе одного из светильников, второй — от выключателя к другому светильнику.

Чем соединять провода в распределительной коробке?


В распределительной коробке провода соединяют с использованием специальных средств для обеспечения надежного и безопасного контакта. Вот несколько распространенных способов соединения проводов в распределительной коробке:

  1. Соединительные клеммы (винтовые клеммы): Это один из наиболее распространенных способов. Провода вставляются в соответствующие отверстия на клемме, затем винтом фиксируются. Соединение обеспечивает хороший контакт и может легко разъединяться при необходимости.

  2. Терминалы (скобки): Терминалы – это специальные металлические скобы, которые позволяют соединять провода без использования инструментов. Просто вставьте провода в терминал и нажмите на защелку, чтобы фиксировать соединение.

  3. Соединительные клипсы: Клипсы позволяют быстро и легко соединять провода без использования инструментов. Просто вставьте провода в клипсу, чтобы создать контакт.

  4. Изолированные пайки: Если необходимо создать более надежное и постоянное соединение, вы можете использовать пайку. Пайка обеспечивает электрический и механический контакт между проводами.

  5. Поджимные зажимы: Поджимные зажимы позволяют соединять провода с помощью зажимных механизмов, создавая надежное соединение без необходимости обнажения проводов.

  6. Удлинители (втулки): В случае, если в распределительной коробке не хватает места для соединения множества проводов, можно использовать специальные металлические втулки, которые удлиняют зоны соединения.

Важно следовать стандартам электробезопасности и рекомендациям производителя при выборе и использовании средств для соединения проводов. Если вы не уверены в своих навыках, лучше обратиться к опытному электрику для выполнения соединений проводов в распределительной коробке.
