Монтаж двухклавишного проходного выключателя — схема подключения с двумя местами управления

Обычно в каждом доме или квартире изначально устанавливают стандартные одно-, двух- или трёхклавишные выключатели, которые управляют освещением только с одного конкретного места.

Указание на «подключение двухклавишного проходного выключателя» не соответствует данному контексту и не может быть включено в перефразированный текст.

При современном электромонтаже более часто стали применяться проходные переключатели, которые способны выключать или включать, например, освещение в комнате при входе в комнату и одновременно возле кровати или, например, с двух сторон коридора. Как это выполнить? Очень просто! Для этого будет достаточно просто ознакомится с данной статьей.

Что такое проходной коммутатор

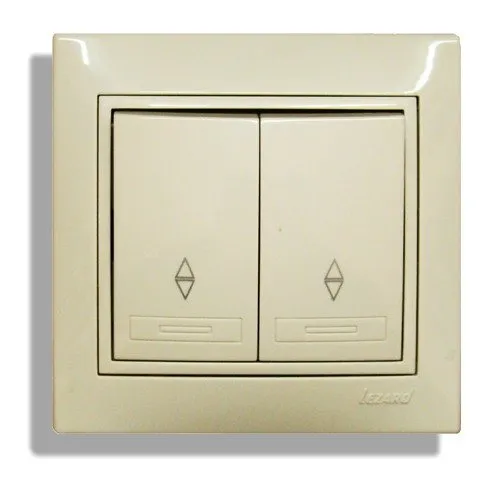

Проходной выключатель

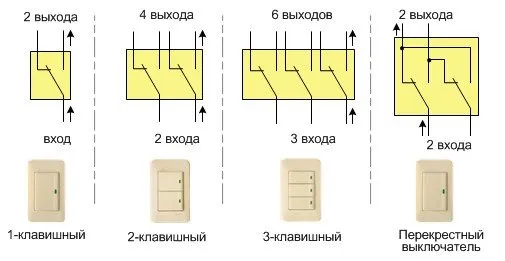

Проходной выключатель — это переключатель с несколькими группами контактов, который способен одновременно управлять источником освещения с нескольких мест. На современном рынке электромонтажных материалов, данное устройство представлено следующими типами:

  • одноклавишные с одним входом и 2-я выходами;
  • двухклавишные с двумя входами и 4-я выходами;
  • трехклавишные с тремя входами и 6 выходами;
  • перекрестные с двумя входами и двумя выходами для управления освещением с более чем 3-х мест.

Проходные переключатели2

Данный тип устройств может быть, как клавишного исполнения, так и сенсорного или дистанционного (управление с пульта дистанционного управления). В большинстве случаев применяются стандартные клавишные переключатели, однако в случае монтажа системы «Умный дом» лучше монтировать дистанционные проходные выключатели, которые управляются с помощью пульта или специального приложения для смартфона.

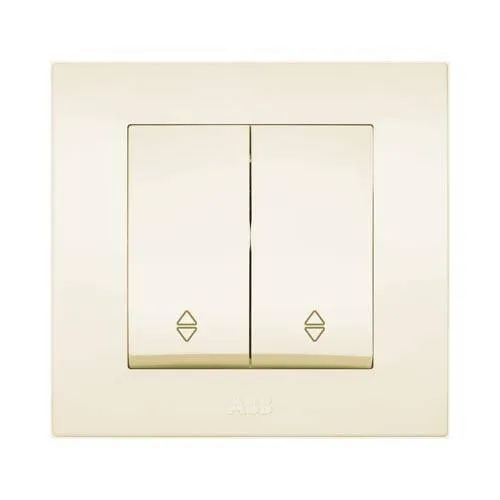

Как устроен выключатель с двумя клавишами

Оборудование в общей сложности имеет 12 контактов по 6 на каждый двойной переключатель (2 входа, 4 выхода), следовательно, чтобы подключить оборудование данного типа, необходимо взять по 3 провода на каждую клавишу аппарата.

Схема переключателя:

  • устройство состоит из пары независимых контактов;
  • верхние контакты прибора N1 и N2 переключаются на нижние путем нажатия клавиш. Элементы соединяются перемычкой;
  • второй контакт правого выключателя, изображенный на схеме, совмещен с фазой;
  • контакты левого механизма не пересекаются между собой, присоединяясь к двум разным источникам;
  • 4 перекрестных контакта совмещаются по парам.

Монтаж двухклавишного переключателя производится таким образом:

  1. Пара двойных механизмов устанавливается в подрозетники на выбранных участках.
  2. Для каждого источника освещения в подрозетнике размещается отдельный трехжильный кабель, жилы которого очищают от изоляции примерно на 1 сантиметр.
  3. На схеме жилы кабеля обозначаются как L (фаза), N (рабочий ноль), земля (защитный).
  4. Устройство оснащается маркировкой, что упрощает задачу подключения проводов к клеммам выключателя. Жилы к клеммам присоединяют попарно.
  5. Свертка проводов аккуратно укладывается в подрозетник, после чего устанавливается механизм переключателя, рама и крышка защитного корпуса.

Как выглядит маркировка:

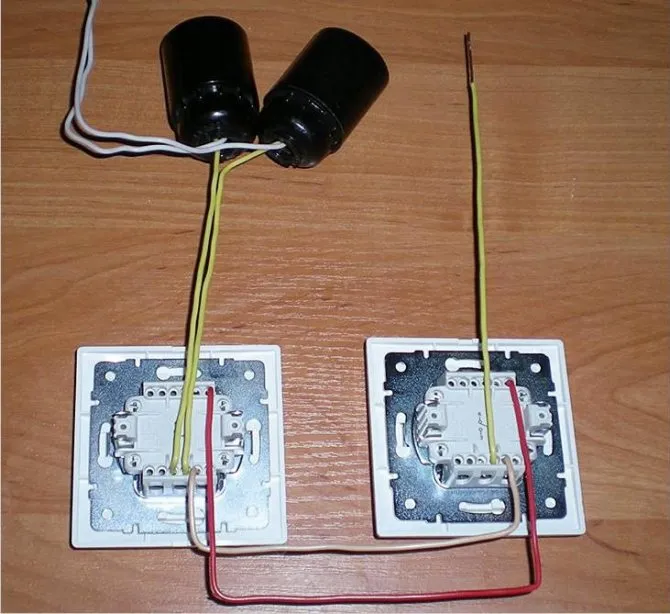

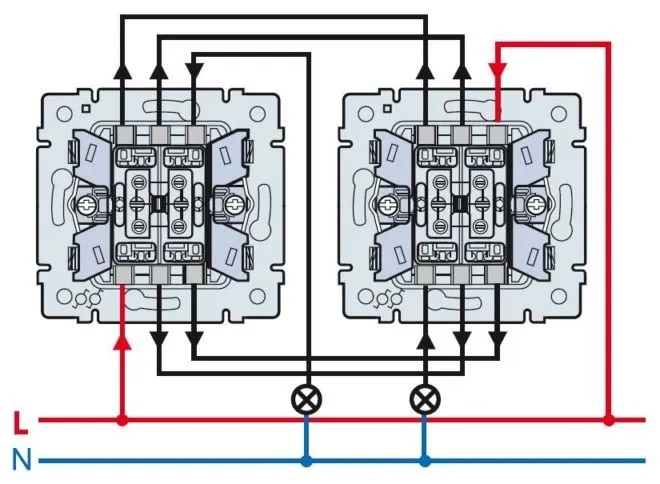

Пример схемы соединения:

Чтобы облегчить процесс работы, рекомендуется подобрать провода определенного света. Существует цветовая маркировка проводов для России и других стран СНГ. Также по ней новичок может научиться различать кабели. По российской маркировке для “земли” используются желтый и зеленый цвета, синим цветом обычно помечают нулевой кабель. Фаза может быть красной, черной или серой.

Видео – Схема подключения двухклавишного проходного и перекрёстного переключателя с двух и более мест

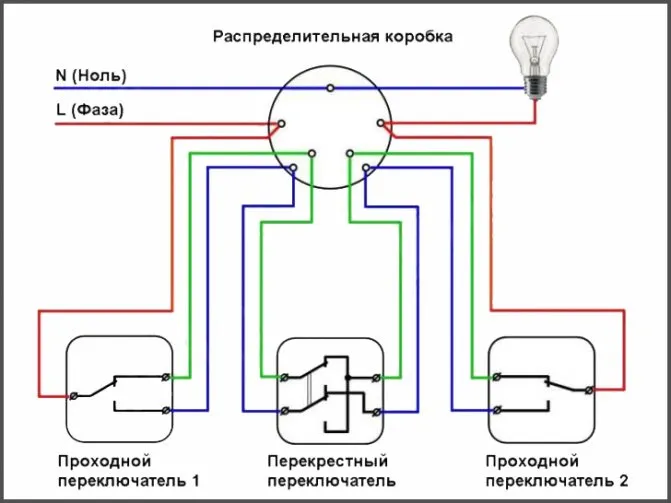

Схема трехклавишной аппаратуры

При установке тройного прибора используются промежуточные (перекрестные) переключатели, которые подсоединяются между двумя боковыми элементами.

Такой выключатель оснащен двумя входами и выходами. Перекрестный элемент может переводить оба контакта единовременно.

Процесс сборки тройного оборудования:

  1. Заземление и ноль подключают к источнику света.
  2. Фазу соединяют с входом одной из пары проходных конструкций (с тремя входами).
  3. К входу другого переключателя подсоединяется свободный провод источника света.
  4. Два выхода одного элемента, имеющего три контакта, совмещаются с входом перекрестного прибора (с двумя парами выходов).
  5. Два выхода парного механизма (с тремя контактами) совмещают с другой парой клемм следующего переключателя (с четырьмя входами).

Видео – Как подключить 3-х клавишный выключатель

Принцип действия проходного переключателя

По внешнему виду, проходные переключатели идентичны стандартным, однако благодаря конструктивному исполнению их принцип действия значительно отличается.

Так при нажатии на клавишу обычного выключателя просто происходит замыкание или размыкание цепи, а если нажать на клавишу проходного переключателя, то он размыкает одну группу контактов и замыкает другую.

Важно! В отличии от стандартных двухклавишных (одноклавишных) устройств, проходные выключатели могут работать только в паре, поскольку один и второй контролируют подачу фазы на прибор освещения и если одного из них не будет в схеме, то на источник освещения не будет приходить фазный провод, вследствие чего лампочка не засветится.

Рассмотрим далее, какова должна быть схема подключения проходного выключателя с 2-х мест, поскольку это считается наиболее распространенным вариантом выполнения систем освещения в домах, квартирах или офисах.

Устройство и разновидности

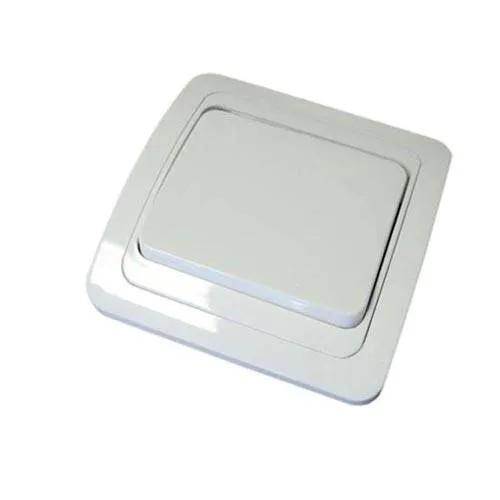

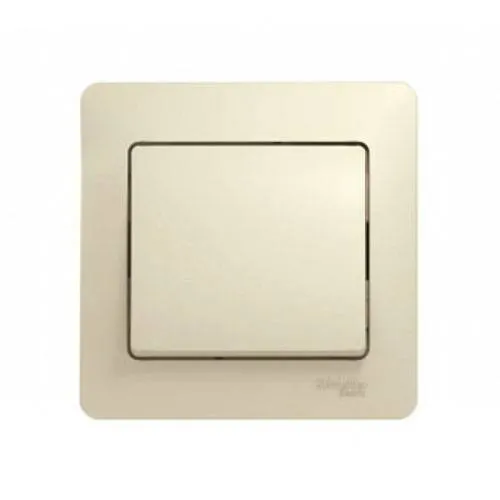

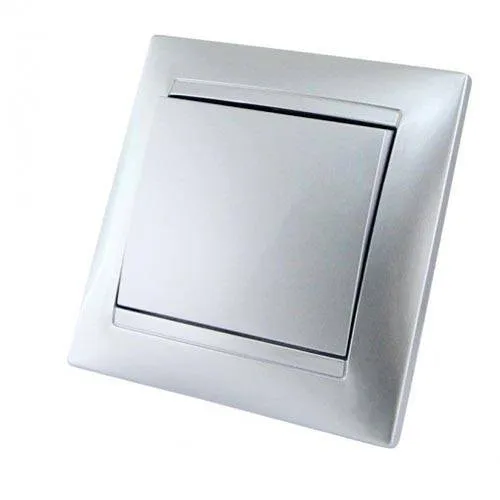

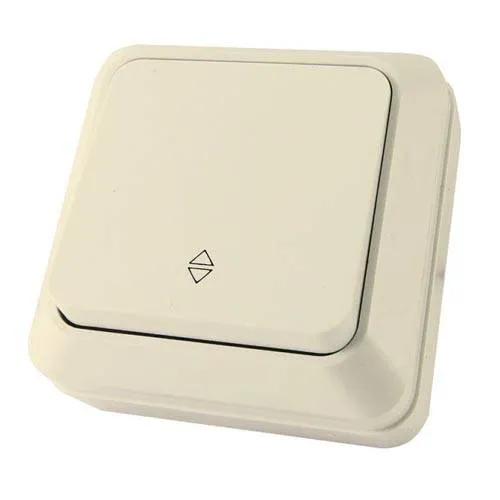

обычный

Как правильно дать определение проходному выключателю? По сути, это два коммутационных аппарата, которые управляют одним осветительным прибором (либо группой).

Если посмотреть на проходной бытовой выключатель двухклавишный, то внешне он абсолютно ничем не отличается от обыкновенного аппарата. Также он состоит из рабочей части (контактной группы) и защитного корпуса (рамки и клавиш). И основные функции у него такие же – разрывать либо замыкать электрическую цепь.

Но из обычного выключателя никогда не получится сделать проходной, второй имеет более сложную схему подключения. У обыкновенного двухклавишного переключателя имеется три контакта – один входящий (на него поступает фаза из питающей сети) и два отходящих (к ним должны подключаться фазные провода светильников). У проходной модели шесть контактов.

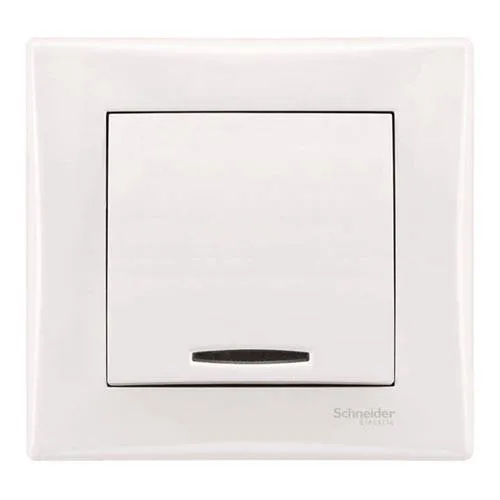

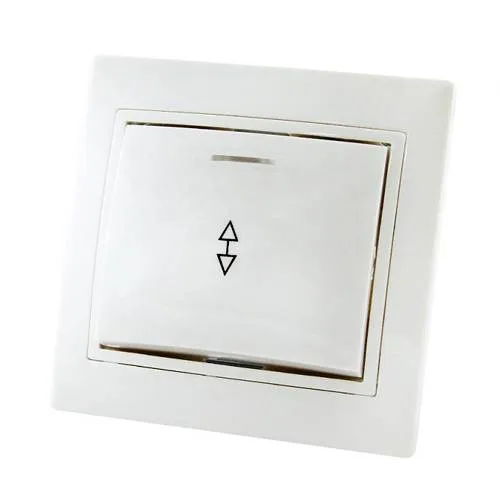

с подсветкой

Если нажать клавишу обыкновенного аппарата, то создаётся замкнутая цепь между источником напряжения и светильником, в результате чего появляется освещение. У проходного варианта есть внутренний подвижный контакт (перекидной), при нажатии клавиши он одновременно одну цепь размыкает, а вторую замыкает, то есть перекидывается с одной клеммы на другую. В данном случае, вторая цепь – это контакты парного выключателя, ведь проходной коммутационный аппарат не работает как самостоятельное устройство.

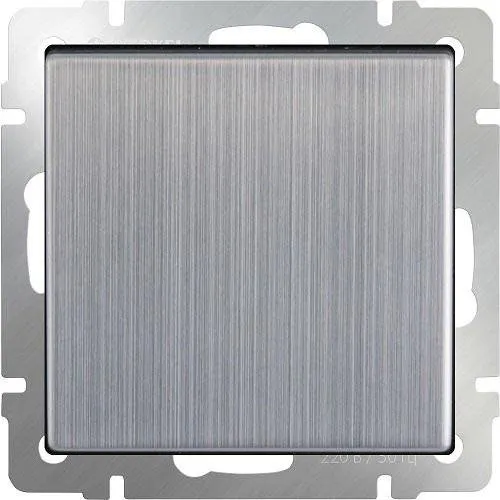

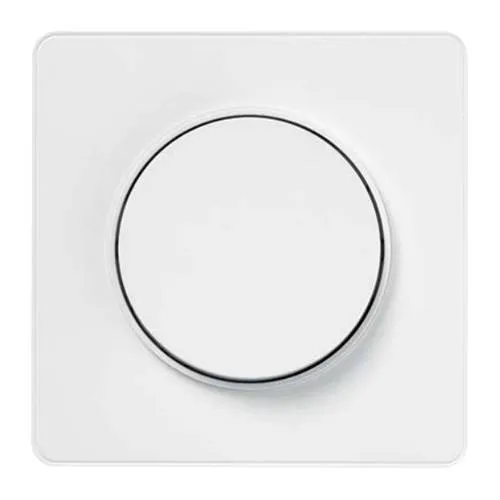

сенсорный

При выборе модели проходного выключателя, обратите внимание, что помимо клавишных моделей существуют ещё сенсорные. Они стоят дороже, поэтому здесь ориентируйтесь на свои финансовые возможности.

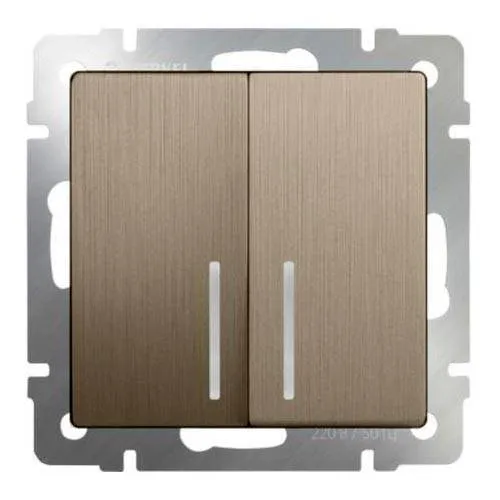

Очень удобными в применении считаются модели с подсветкой, такой аппарат не придётся долго искать в тёмном помещении. На каждой клавише есть светящееся окошко, указывающее на место положения выключателя.

Схема подключения

Схема подключения проходного выключателя позволяет эффективно управлять освещением с 2-х точек при включении и выключении освещения:

  • на лестничном марше в коттедже;
  • в длинном коридоре;
  • в офисных помещениях;
  • в проходных комнатах;
  • в спальне (управление цепями освещения возле кровати и при входе в спальню) и так далее.

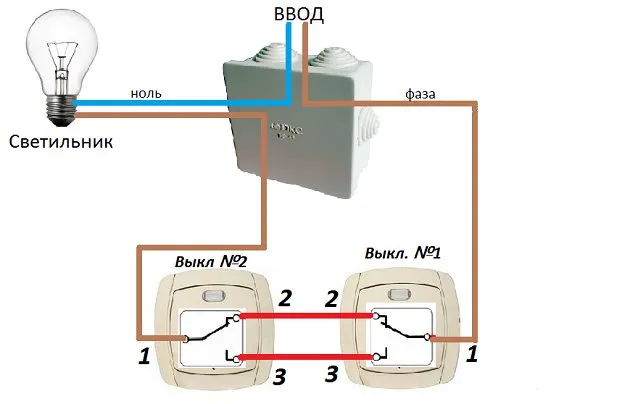

Чтоб ответить на вопрос: «как подключить 2 клавишный проходной выключатель?» нужно разобраться с принципом его действия. Давайте это и сделаем на примере фото представленного выше.

В данной схеме нулевой проводник (в большинстве случаев синего цвета) из распределительной коробки подключается непосредственно к источнику освещения (лампочке). Фазный провод (коричневого цвета) с распределительной коробки приходит на 1-й контакт проходного выключателя №1, после чего с первого контакта выключателя №2 уходит на второй конец лампочки.

При этом между контактами №2 и №2, а также контактами №3 и №3 проходных выключателей №1 и №2 должны быть установлены перемычки (данные перемычки соединяются в распределительной коробке).

Благодаря этим перемычкам, фаза на источник освещения может быть подана либо с одного, либо второго выключателя, что позволит включить освещение с нескольких мест.

Это считается самой простой схемой, поскольку она позволяет управлять только одним источником освещения. Для того чтоб, например, включать отдельно светодиодную подсветку и основное освещения нужно применять двухклавишный проходной выключатель, принцип действия которого Вы найдете в следующем разделе.

Места преимущественного размещения

Проходные выключатели устанавливаются в любых доступных для рук местах. Не обязательно использовать постоянно оба устройства для контроля за освещенностью. Основным может быть один выключатель, а второй использоваться лишь при необходимости.

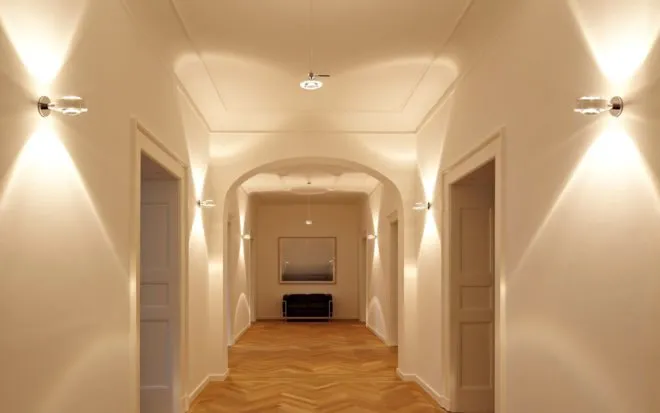

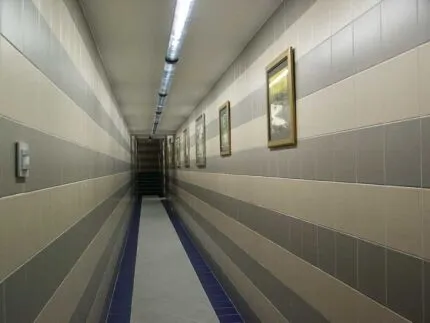

Проходной выключатель в коридоре

Преимущественно ДПВ устанавливаются в таких местах:

  1. В противоположных концах длинного коридора. Если посреди есть дополнительная дверь, то около неё также можно разместить концевой выключатель.
  2. В больших спальнях. Один ДПВ может размещаться классически на стене около двери, а другой – у кровати.
  3. На лестничных маршах.
  4. На тропинках и дорожках домов, коттеджей, дач. Удобно выйти вечером из дома, пройтись по освещенной алее и выключить свет около входной калитки.
  5. В больших залах, имеющих несколько входных дверей на противоположных сторонах.

Проходной выключатель одновременно экономит электроэнергию и обеспечивает безопасность передвижения людей. Единственным минусом этого устройства является повышенная сложность и затратность первоначального монтажа.

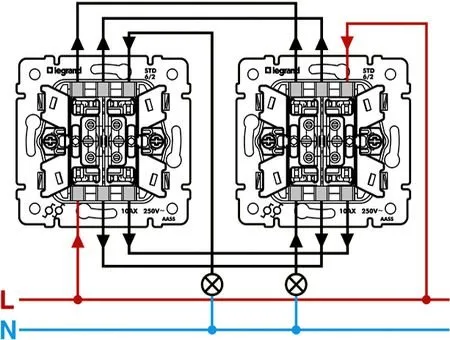

Схема управления для двухклавишного проходного выключателя

Схема подключения1

Принцип действия и схема подключения двухклавишного проходного выключателя аналогично одноклавишным, однако в отличии от предыдущих, данные устройства позволяют управлять освещением в нескольких группах.

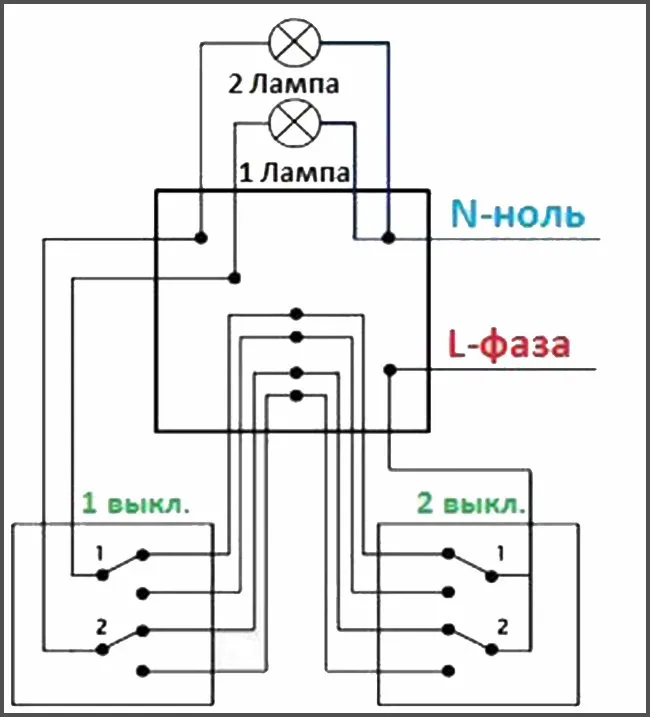

Рассмотрим принцип действия данных устройств согласно следующему фото:

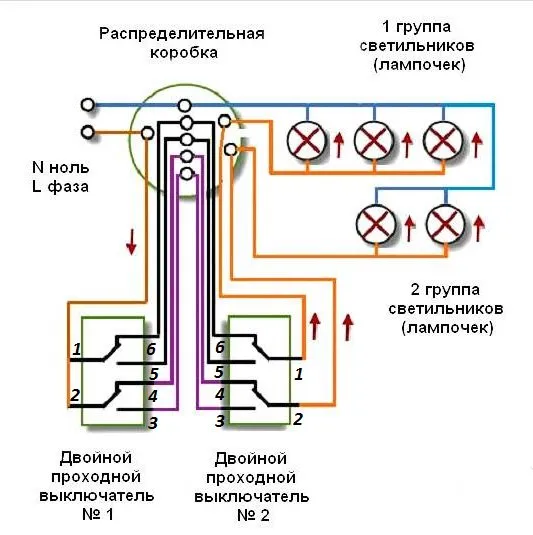

Схема подключения2

В данной схеме смонтировано:

  • два двойных проходных выключателя;
  • источник питания 220 В (фаза и ноль);
  • распределительная коробка, в которой выполняется коммутация;
  • 2 группы цепей освещения (для примера это может быть люстра и светодиодная подсветка в зале или комнате).

В данной схеме «0» (при правильной коммутации синего цвета) напрямую из распределительной коробки подключается к одному выходу 1-й и 2-й групп освещения. Далее фазный провод (коричневого цвета) приходит в распределительную коробку и с нее выходит и подключается к выходам №1 и №2 проходного выключателя №1.

Далее выходы из проходного выключателя №1 с номерами №3, 4, 5, 6 выходят в распределительную коробку, в которой они коммутируются с аналогичными выходами №3, 4, 5, 6. Далее с выходов №1 и №2 проходного выключателя №2 фаза уходит на 1-ю и 2-ю группы освещения и подключаются ко второму контакту.

Конструктивные отличия

Тыльная сторона выключателя

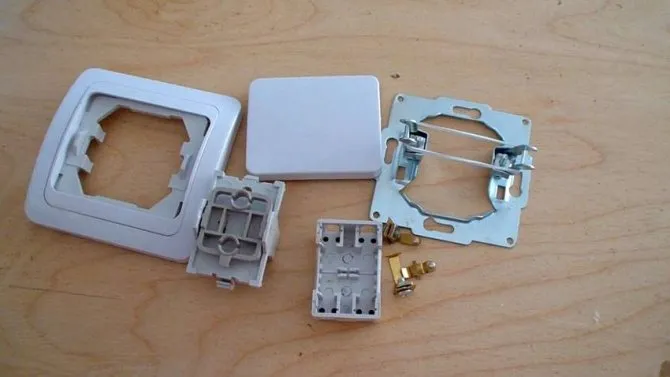

Конструктивно ДПВ является стационарными контактами корпуса и подвижного пружинного механизма качения. Для крепления контактных клемм и переключения предназначен пластиковый или керамический каркас. Контактов у прибора 4-6, некоторые бренды их нумеруют.

Тумблер производится с двумя клавишами без стандартных обозначений, но о его двойном назначении можно судить по разнонаправленным стрелкам. Кнопки в едином корпусе отличатся независимостью схем, что обеспечивает контроль двух линий освещения. Замыкание электрической цепи осуществляется автономно с 2 кнопок.

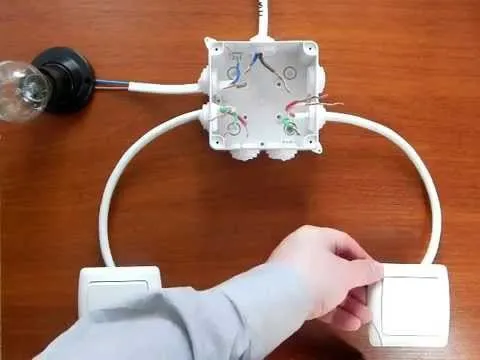

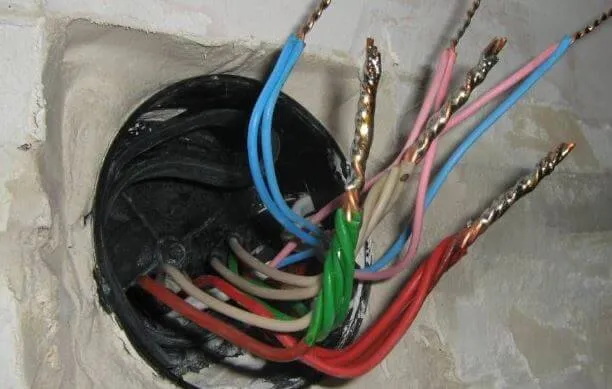

Как производить монтаж в распределительной коробке

Монтаж в распределительной коробке

Для того чтоб двойной проходной выключатель или осветительные устройства выполняли свою функцию на протяжении многих лет, к процессу коммутации необходимо подходить основательно.

Зачастую из-за халатности или отсутствия большого опыта в выполнении электромонтажных работ, в распределительных коробках можно встретить скрутки. Однако это грубое нарушение, поскольку со временем в данных скрутках может пропасть контакт, в следствии чего провода начнут греться перегорят и возникнет пожар. Также категорически запрещается соединять медные и алюминиевые провода без какой-либо прослойки.

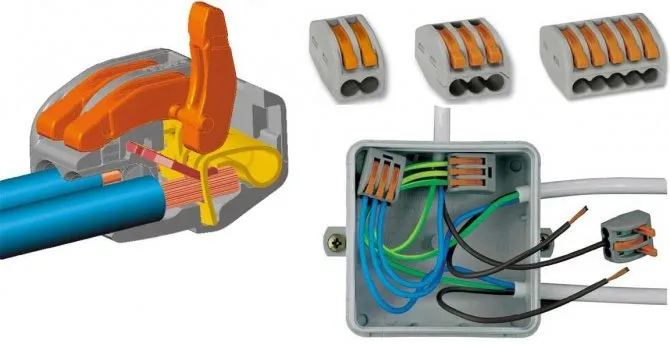

Для надежного соединения кабельно-проводниковой продукции в распределительных коробках рекомендуется 3 способа:

  1. Пайка контактов.
  2. Сварка проводников при помощи специальных трансформаторов.
  3. Соединение проводников с помощью специальных зажимов (WAGO).

Сфера использования

  • для управления светом в ванной и туалете с одного элемента;
  • регулирования яркости лампы на люстре;
  • включения/выключения светодиодной ленты натяжного потолка;
  • активации и отключения ночников;
  • создания освещения в комнате с несколькими лампами;
  • группового управления лампочками в холлах и коридорах.

Применение двойных переключателей обеспечивает экономию провода, направленного к одинарным моделям.

Основные рекомендации при монтаже двухклавишных проходных выключателей

При монтаже как стандартных, так и двухклавишных проходных выключателей рекомендуется:

  1. Высота размещения от уровня пола должна быть 90 см.
  2. Расстояние от дверного или оконного проема до проходного выключателя должно быть не менее 15 см.
  3. Распределительные коробки с коммутацией необходимо располагать на видном месте и при этом их размещение должно выполнятся на расстоянии 15–30 см от уровня потолка.
  4. Для монтажа проходных выключателей рекомендуется применять 3-х жильный гибкий кабель с сечением 1,5 мм² (ВВГнг, ПВСнг, ШВВП и так далее).
  5. Кабельно-проводниковая продукция должна быть проложена в гофре, в штробах или кабель-каналах.
  6. Все металлические поверхности светильников в обязательном порядке должны быть заземлены.

Основные ошибки при подключении перекидного оборудования

  • частой ошибкой при проведении проходного устройства является неверное присоединение проводов к клеммам;
  • использование в работе кабеля с малым сечением (рекомендовано использовать кабель 1,5 мм2);
  • бывает, что при установке оборудования, неправильно соединяют провода (фазу необходимо подключить к контакту первого выключателя, а второй кабель осветительного прибора к нолю распредкоробки);
  • нужно быть внимательным, подбирая провода для переключателей (2 клавиши – трехжильный, 3 клавиши – четырехжильный);
  • новички ошибаются, считая, что общая клемма та, в которой находится один контакт. Необходимо проверять аппаратуру отверткой-тестером перед подключением кабеля.

При монтаже электропроводки и установке элементов конструкции необходимо помнить о правилах безопасности. Перед началом работы важно выключить напряжение в электрощите. Не рекомендуется прикасаться к контактам голыми руками даже при отключенном токе, в процессе установки приборов использовать только специальные инструменты.

Выводы

Проходные одноклавишные и двухклавишные выключатели — это современные переключатели, которые позволяют организовать управление одним или несколькими источниками освещения с различных мест одного или соседних помещений.

Как видно из вышеприведенной информации и фото, можно сказать, что несмотря на конструкцию (одноклавишный или проходной двухклавишный выключатель схема подключения на 2 источника) очень просто монтируется и позволяет эффективно управлять освещением как в огромном коттедже, крупном торговом помещении или же в промышленных зданиях.

Для подключения данных устройств будет достаточно:

  • двух проходных выключателей на 2 клавиши или два одноклавишных переключателя;
  • распределительной коробки;
  • гибкого кабеля с тремя жилами.

Особенности конструкции

Двухклавишные устройства, для включения/выключения нагрузки, конструктивно практически идентичны одноклавишным, основное отличие заключается в механизме коммутации. Ниже, на рисунке 2, показаны основные элементы конструкции.

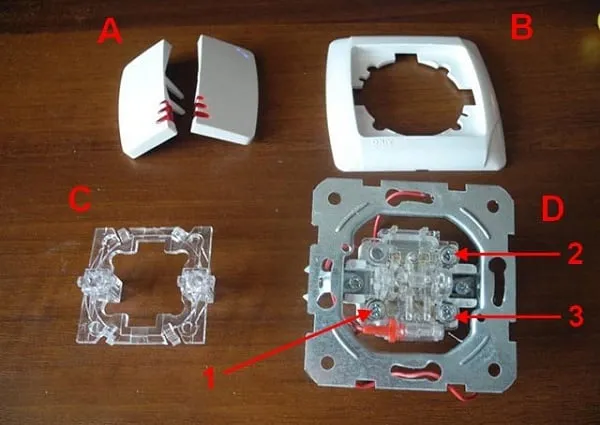

Основные элементы конструкции

Обозначения на фото:

  • А – клавиши;
  • В – внешняя панель-корпус;
  • С – внутренняя панель;
  • D – коммутационный механизм;
  • 1 – вход;
  • 2 и 3 – контакты для управляющих проводов, идущих к люстре.

Теперь рассмотрим, как устроена схема контактной группы коммутационного механизма, она показана на рисунке 3.

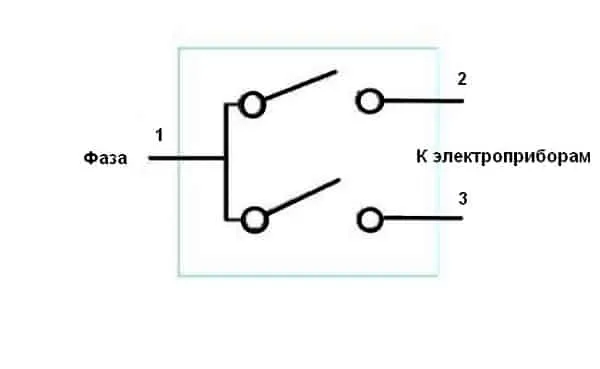

Схема контактов двухклавишного устройства

Как видно из представленной схемы, коммутационный механизм имеет три контакта, «1» — общий вход, «2» и «3» — два управляющих выхода.

Теперь, когда мы выяснили конструкцию двухклавишных выключателей, можно переходить к схеме их подключения.

Особенности распайки двухклавишного ПВ

Популярным способом крепления является крепление элементов проводки с пружинными зажимами на контактах. Для прочности электрического соединения и быстрой сборки целесообразно использовать:

  • Клеммы WAGO. Многоразовые зажимные фиксаторы, которые снимаются на время ремонта линии.
  • Зажимы Werkel. Находятся на концах контактов. По нажатию кнопки на клемме открывается отверстие. В него вставляется конец провода без изоляции.

Фазный конец подкидывается на первый контакт. Между ним и первым делают перемычку.

Подключение двух устройств из двух точек

Схема предусматривает обустройство двух групп лампочек в начале и в конце помещения для удобства управления. Распределительный короб с целью экономии кабеля ставится рядом со щитком.

Последовательность действий и общие требования

После подбора кабеля:

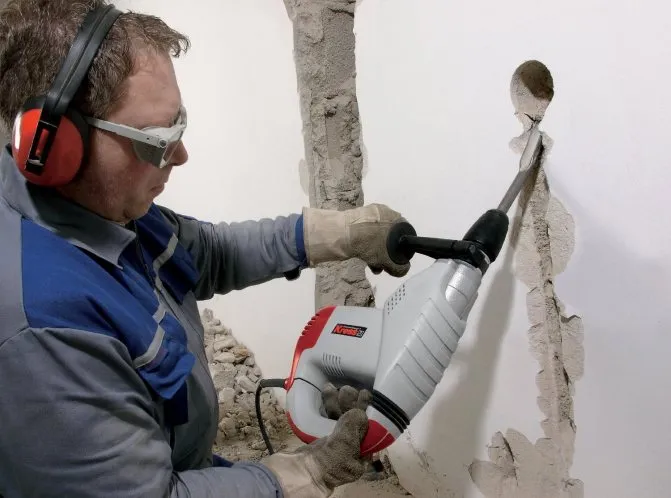

  1. Перфоратором высверливаются отверстия в кирпичной или бетонной поверхности. Работают коронкой, отступив от потолка 15-20 см.
  2. В вертикальном направлении на расстоянии 60-90 см от напольной поверхности просверливается ниша для 1-го подрозетника.
  3. С противоположной стороны проделывается штроба под второй подрзозетник.
  4. Кабель с большим сечением прокладывается от распредщитка к распределительному коробу.

  5. От короба до переключателей организуется линия из 2-х проводов с 3-мя жилами. Их сечение должно быть меньше.
  6. Для линии осветительных приборов применяются трехжильные кабели, уложенные согласно схеме.
  7. Выполняются петли по 30-40 см под плафоны.
  8. В распределительный короб и в подрозетики прокладываются концы кабеля.
  9. Корпуса помещаются в ниши, крепятся на гипсовую смесь.

После застывания гипса с концов снимается изоляционный слой, производится соединение провода, подключение светильников и розеток.

Инструменты и материалы

Для установки понадобится приобрести распредкороб, 2 внутренних подрозетка под бетонную и кирпичную стену, 2 устройства ДПВ, элементы освещения. Монтаж переключательных приборов выполняется с использованием пассатижей, уровня, гаечных ключей, кусачек, канцелярского ножа, отвертки, клеммников, изоленты.

Сечение силового кабеля по мощности потребления группы

Монтаж двойного коммутатора осуществляется при помощи провода с 6-ю жилами. Допускается использовать разный тип маркировки – ВВГ, ПУНП, ВВП, MYN, но только с двойной изоляцией и медными жилами. Сечение изделий выбирается в соответствии с таблицей.

Мощность, кВт Ток, А Длина, м Сечение, мм2
1 4,6 34,5 1
2 9 17,5 1
3 13,5 17,5 1,5
3,5 16 24,5 2,5
4 18 21,5 2,5
6 27 23 4
8 36,5 25 6

Несоответствие длины, суммарной мощности и сечения провода приведет к перегреванию контактов и повреждению сети.

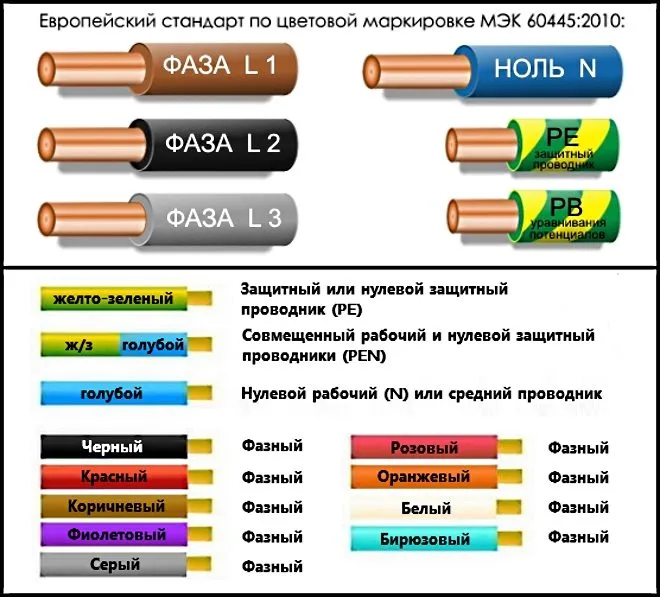

  • нейтраль – синего или голубого цвета;
  • заземление – желто-зеленое;
  • фаза и точки ее коммутации – черный, красный.

Иногда разрешено применять белую фазу.

Соединение проходного двухклавишного выключателя для управления из 2-ух мест

  1. Проделывание штроб – одной от ПВ к распределительному коробу, двух – в обратном направлении, одной – от распредкороба до осветительных приборов.
  2. Выбор проводников для участка от распредкороба до первого переключателя. Подойдут 2 кабеля с 3-мя жилами или 3 кабеля с 2-мя жилами.
  3. Подводка двух жил для подачи напряжения на первый выключатель, а остальных четырех – на второй через распределительный короб.
  4. Подсоединение на второй ДПВ в штробе 3-х двужильных кабелей. Две жилы следует направить к источникам света, оставшиеся 4 – на первое переключающее устройство.
  5. Подключение на осветительный прибор 1-2 нулевых проводников.
  6. Прокладка двухжильного кабеля питания к распределительному коробу.

Подбирайте размер короба так, чтобы в него поместилось 16 проводов минимум.

Дополнительные рекомендации

Тщательное планирование предотвратит досадные ошибки, упростит правильный выбор. Надо внимательно определить режимы применения освещения, чтобы точно определить цель проекта. Места размещения проходных выключателей устанавливают не только в соответствии с действующими правилами. Существенное значение имеют физиологические особенности пользователей. В ходе сравнительного анализа принимают во внимание внешний вид и функциональность, цены и гарантии производителя. Комплексный подход поможет реализовать планы любого уровня сложности без лишних затрат.

Дополнительную поддержку не сложно получить непосредственно на нашем сайте. Задавайте в комментариях вопросы, приводите собственные примеры, сообщайте о важных параметрах профильных изделий.

Обзор современных производителей и модельного ряда профильной продукции

Подходящий проходной выключатель купить будут проще после детального ознакомления с продукцией профильных производителей. Ниже приведены бренды, изделия которых хорошо известны отечественным потребителям, частным лицам и профессионалам.

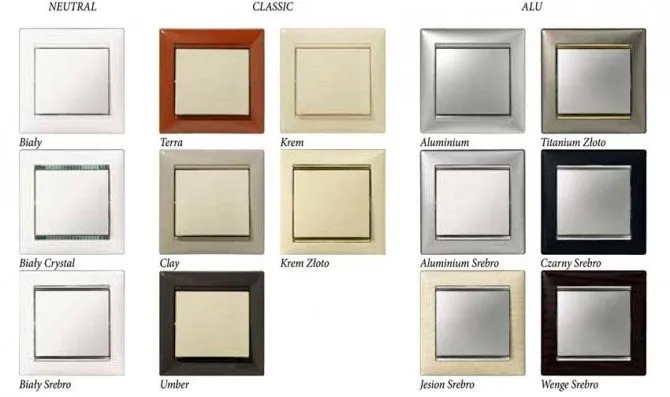

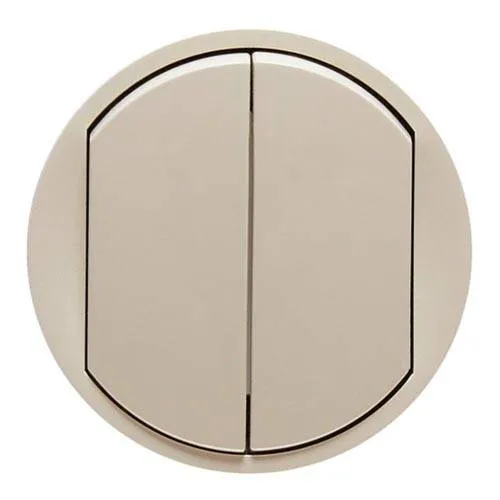

Legrand является одним из лидеров рынка. В составе группы компаний есть собственные конструкторские подразделения, которые непрерывно совершенствуют электротехнические изделия. Следует отметить, что продукция этого бренда защищена собственными зарегистрированными патентами (более 4, 5 тыс.). Широкий ассортимент представлен в нескольких разных линиях. Здесь можно подобрать изделие в точном соответствии со стилем конкретного интерьера.

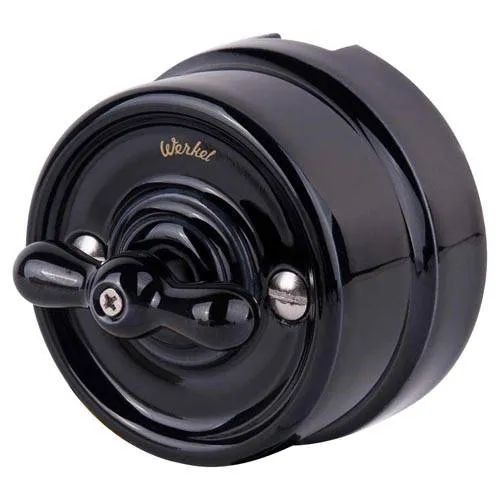

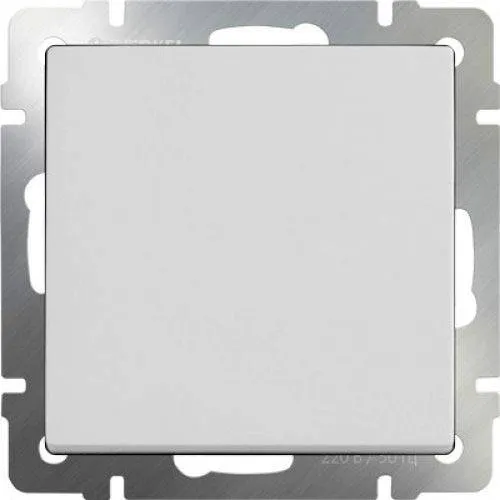

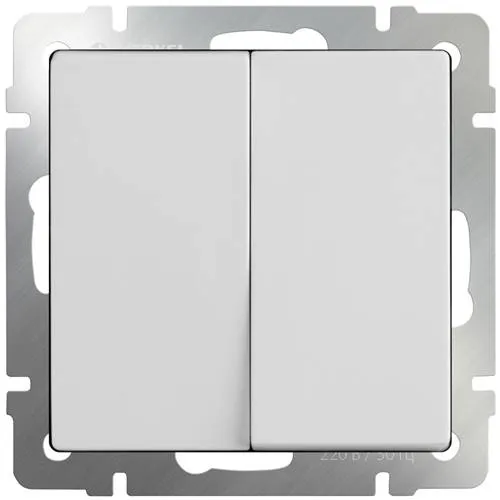

Эта шведская компания начала свою деятельность сравнительно недавно, в 2009 г. Однако буквально за несколько лет продукция Werkel стала известной на рынке. Росту популярности способствует высокий уровень качества в сочетании с надежностью, хорошими показателями практичности. Производитель утверждает, что его коммутаторы бытовых серий рассчитаны на 200 тыс. циклов включения/выключения. Также стоит привести следующие факты:

  1. Отдельные элементы Werkel создают из «фосфорной» бронзы. Это обеспечивает повышенную устойчивость к процессам окисления, минимальные электрические потери.
  2. Контакты для подключения контура заземления установлены во всех проходных выключателях.
  3. Для изготовления рамок и корпусов производитель применяет современные полимеры с негорючими добавками.
  4. Для повышения жесткости отдельные части конструкции созданы из прочной нержавеющей стали.

TDM Electric – под этим брендом свою продукцию представляет отечественный производитель. В настоящее время предлагает более 10 тыс. позиций, в том числе и разнообразные проходные выключатели. Эта компания начала свою деятельность в 2007 г. Она смогла доказать на практике высокое качество электротехнических изделий. Покупатели положительно отмечают хорошие потребительские характеристики, демократичные цены.

Под торговой маркой ABB электротехнические изделия представляет Busch-Jaeger Elektro Gmbh. Продукция этой немецкой компании отличается надежностью, долговечностью, привлекательным внешним видом. Весомой гарантией является значительный опыт профильной деятельности (более 100 лет).

Ниже представлены современные модели проходных выключателей. Цены отдельных позиций изменяются. Но по этим данным можно сделать квалифицированный сравнительный анализ. Сортировка сделана с учетом актуальной популярности изделий на отечественном рынке.

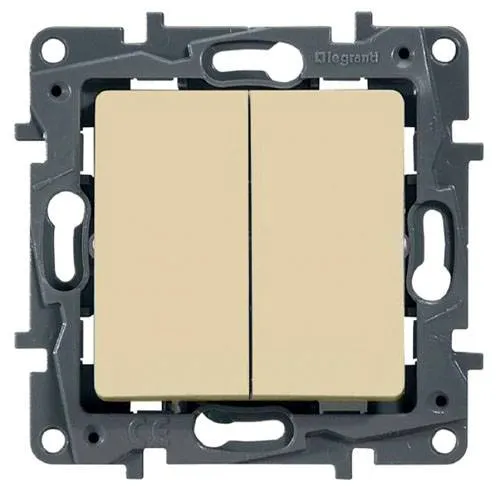

Обзор модельного ряда и цен Legrand

Фото Модель Количество клавиш Цена, руб. Особенности проходного выключателя Легранд

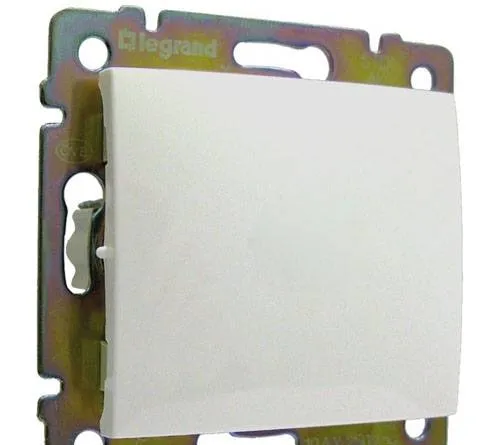

Valena 1 Без декоративной рамки, размер: 71х71х21 мм

Читайте также:  Как врезать мойку в столешницу просто и легко — пошаговые рекомендации с видео

Etika 2 Пластиковая опорная рамка

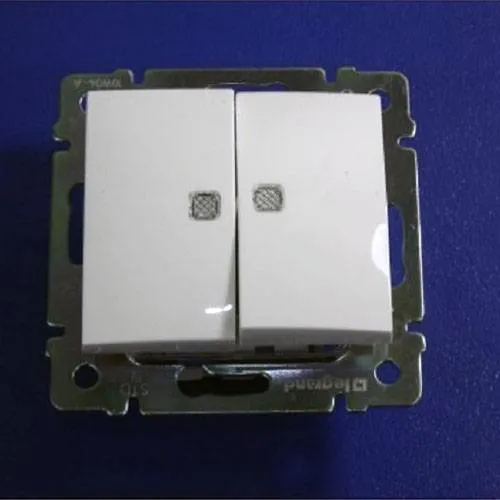

Valena 2 Встроенная подсветка

Celiane 2 Круглый, с декоративной рамкой в стандартной комплектации

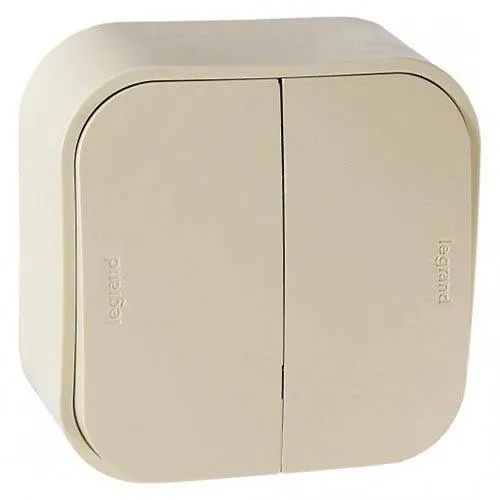

Quteo 1 Для открытого монтажа проводки

К сведению! При изучении проходных выключателей Legrand (других торговых марок) надо обратить внимание на точные условия покупки. Иногда продавцы скромно умалчивают о необходимости доплаты за доставку. В других ситуациях – можно сэкономить во время проведения специальных маркетинговых мероприятий.

Проходные выключатели Werkel

Фото Модель Количество клавиш Цена, руб. Особенности проходного выключателя Веркель

WL06-SW-2G-2W 2 Срок службы: 40 тыс. циклов

WL01-SW-1G-2W 1 Защита по классу IP20, диаметр подключаемых проводов от 0,75 до 2,5 мм

WL02-SW-1G-C 1 Перекрестный

WL18-01-03 переключатель Ретро стиль, открытая проводка, керамическое основание

WL10-SW-2G-2W-LED 4690389085338 2 С подсветкой

Особенности модельного ряда Schneider Electric

Фото Модель Количество клавиш Цена, руб. Особенности проходного выключателя Шнайдер Электрик

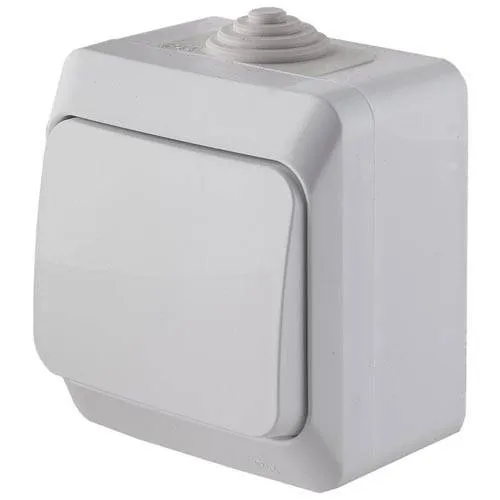

ЭТЮД 1 1 Защита класса IP44, уличное исполнение, для открытой проводки

SEDNA 1 Крепление проводов без винтов

Glossa 1 Широкий выбор вариантов оформления в данной серии

Sedna 1 Встроенная подсветка

Odace 1 Круглая клавиша

Актуальные предложения TDM

Фото Модель Количество клавиш Цена, руб. Особенности проходного выключателя ТДМ

Ладога 1 Открытый монтаж проводки. Защита: IP20

Валдай 1 В каталоге представлены варианты оформления: белый, слоновая кость

Лама 1 Скрытый монтаж

Таймыр 1 Подсветка. Официальная гарантия производителя – 3 года

Современные проходные выключатели ABB

Фото Модель Количество клавиш Цена, руб. Особенности проходного выключателя AББ

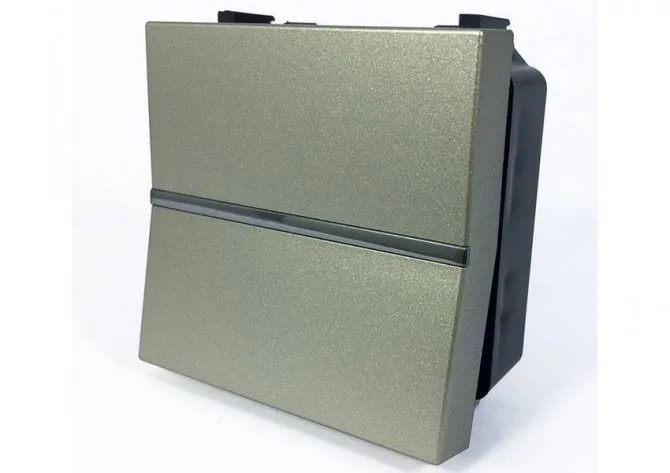

Cosmo 2 Без декоративной рамки в стандартной комплектации

Niessen Zenit 2 Для скрытого монтажа

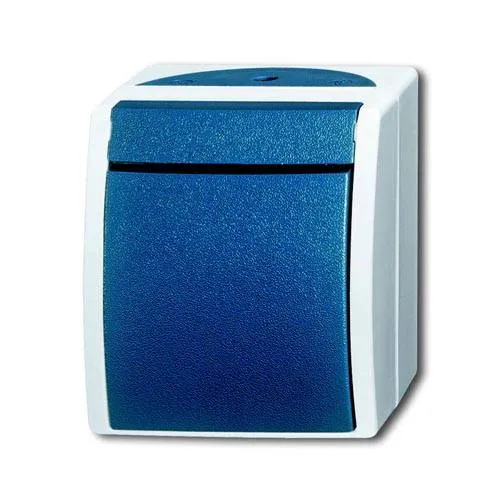

Ocean 1 Улучшенная защита от внешних воздействий по стандарту IP44. Перекрестный проходной выключатель

Чем проходной выключатель отличается от обычного?


Проходной выключатель и обычный выключатель — это два разных типа выключателей, предназначенных для управления освещением или электрическими устройствами в помещении. Они имеют различия в своей функциональности и способе подключения.

  1. Обычный выключатель:

    • Обычный выключатель представляет собой простое устройство, которое используется для включения и выключения освещения или электрических устройств в одной точке.
    • Устанавливается обычно на входе в помещение или внутри него, но только в одном месте.
    • Когда вы включаете или выключаете обычный выключатель, он изменяет состояние цепи и, таким образом, включает или выключает свет или устройство.
  2. Проходной выключатель:

    • Проходной выключатель представляет собой два или более соединенных выключателя, которые позволяют управлять одним и тем же освещением или устройством из разных мест в помещении.
    • Обычно используется в комнатах с несколькими входами или проходами, где необходимо управление освещением из разных точек.
    • Проходной выключатель имеет два или более положения, и он позволяет включать или выключать свет или устройство как из одного, так и из другого места.

Пример использования проходного выключателя: Представьте себе коридор, который имеет два входа. Если вы хотите включить свет, находясь в одной части коридора, а затем выключить его, находясь в другой части, вы можете использовать проходные выключатели. Один проходной выключатель устанавливается на одном входе, а второй на другом. Это позволяет вам управлять светом из любой из этих точек.

Обычные выключатели подходят для большинства ситуаций, но в некоторых местах, где требуется управление светом из разных точек, проходные выключатели делают использование более удобным и эффективным.

Видео. Подключение проходного перекрестного двухклавишного выключателя Schneider

Написано
