Схема обвязки настенного двухконтурного газового котла
При возведении загородных домов важным вопросом, который требует решения, является выбор системы отопления для помещений. Обычно частные дома не имеют возможности присоединения к центральной системе отопления, в связи с чем владельцам приходится искать альтернативные пути. Особенно актуальным решением может быть обвязка настенного двухконтурного газового котла.
Есть несколько способов обустроить автономную отопительную системы у себя дома. Популярностью пользуется вариант с газовыми двухконтурными котлами. Система, функционирующая на голубом топливе, отличается рядом преимуществ. Она надёжная и доступная, так как газ на наших территориях не находится в дефиците. С его помощью можно обустроить такую сетку, что тепло будет не только в небольшом доме, но и коттедже.
Традиционная схема обвязки газового настенного котла
Чаще всего владельцы отдают предпочтение двухконтурным котлам. Они функциональные и надёжные, позволяют обеспечивать дом не только теплом, но и горячей водой. На рынке представлено множество моделей отопительного оборудования. Эффективность системы зависит не только от прибора, но и от качества выполнения монтажных работ. Перед тем как приступать к монтажу, нужно ознакомиться с устройством прибора, а также понять, какова схема обвязки двухконтурного газового котла.
Устройство двухконтурного котла
Настенные двухконтурные котлы очень выгодны и удобны. Основным их преимуществом являются компактные размеры. Установить оборудование можно почти в любом помещении, например, в ванной или кухне. Конечно, специалисты рекомендуют доверять монтаж отопительных приборов профессионалам, однако, при большом желании это можно сделать самостоятельно, предварительно ознакомившись с устройством, принципом работы и нюансами установки котла. А ещё необходимо выяснить, какая схема обвязки настенного двухконтурного газового котла.
Настенный котёл являет собой что-то наподобие маленькой котельной. Состоит он из таких элементов:
- два теплообменника. Один отвечает за нагревание теплоносителя в системе отопления, второй за горячее водоснабжение. Как правило, они работают поочерёдно. Чтобы избежать неудобств, возникающих в связи с этим, следует покупать приборы со сдвоенным теплообменником;

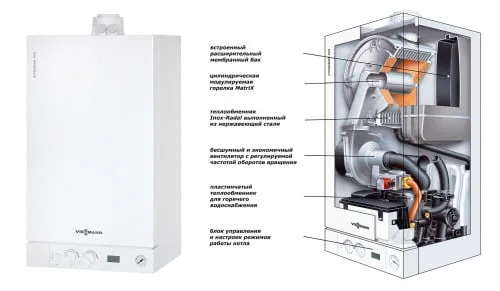

Устройство настенного газового котла
- циркуляционный насос. Современное оборудование уже оснащено насосами, что исключает их дополнительную покупку и проводить монтаж;
- расширительный бак. Его мощность зависит от отопительного прибора, а также от потребностей в каждом конкретном случае.
Схема обвязки определяется типом теплообменника.
Схемы обвязки
Итак, к двухконтурному газовому котлу примыкает пять труб. По одной транспортируется топливо, по остальным — циркулирует вода. Если с выходом для газа всё понятно, то с каналами для воды придётся повозиться.
- одна труба предназначена для соединения патрубка основного теплоносителя с обратным контуром отопительной системы;
- второй канал соединяет этот же теплоноситель с другого ракурса с трубой подающего контура;
- третий канал служит для соединения патрубка дополнительного теплоносителя с водопроводной трубой;
- и четвёртая труба соединяет канал, подающий горячую воду в кран, со вторым теплоносителем.

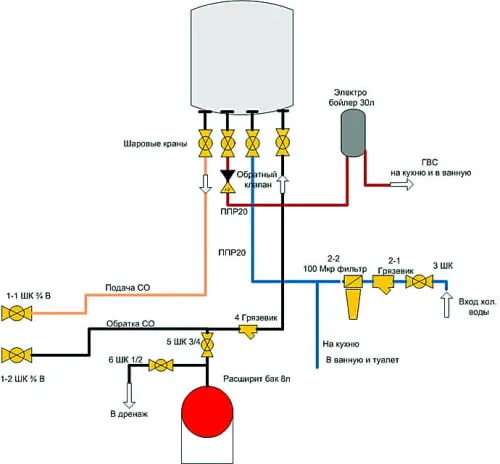

Схемы обвязки различных газовых котлов
Монтажная схема обвязки газового двухконтурного настенного котла определяет его принцип работы. В данном случае получается следующим образом.
- Сначала происходит распределение воды из основного теплообменника.
- Далее через трехходовой кран отопительный контур закрывается, а теплоноситель начинает поступать в дополнительный теплообменник. Происходит нагревание горячей воды, отопление пока в режиме ожидания.
- Когда кран с горячей водой закрывается, система сразу же переключается на нагревание теплоносителя, который циркулирует по трубам отопления.
Обратите внимание! Эта схема не лишена недостатков. Для семьи, состоящей из двух-трёх членов, такого котла будет вполне достаточно. Если же семья большая, отопительная система этого типа не сможет обслуживать дом эффективно. В процессе эксплуатации будут возникать неприятности.
С бойлером
Если же к системе ещё подключён бойлер, то схема будет слегка отличаться от общей. Количество труб не изменяется. В данном случае обогревательный контур бойлера закольцовывается с дополнительным теплообменником. Водопроводная труба соединяется непосредственно с самим бойлером, не контактируя с теплообменником. Из бойлера горячая вода транспортируется к крану. Горячая вода есть, при этом отопительная система своё функционирование не прекращала.
Данная схема отличается неоспоримыми преимуществами, среди которых можно выделить такие:
- предупреждается засорение теплообменника осадком, который остаётся после нагревания воды из водопровода;
- при использовании горячей воды отопительная система не выключается.

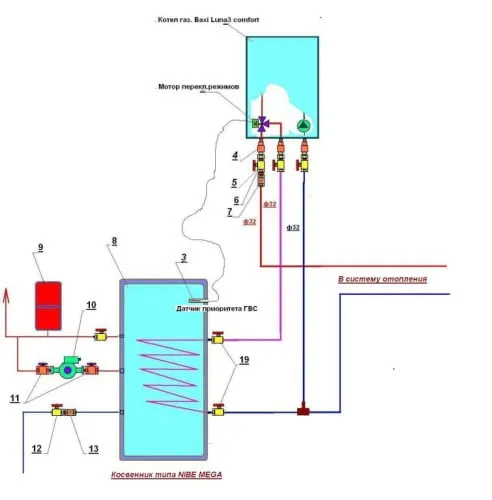

Схема обвязки котла с бойлером
Но может возникнуть вопрос, для чего устанавливать дополнительный бойлер, если котёл двухконтурный и обязан обеспечивать дом горячей водой. Это может показаться невыгодным. Однако, есть случаи, когда без такого решения не обойтись, например, если котёл уже установленный, с обогреванием дома справляется хорошо, а вот горячей воды для семьи мало.
С электробойлером
Немного отличается от вышеописанного варианта правильная схема обвязки двухконтурного газового котла, которая функционирует вместе с электронагревательным прибором. Основной патрубок дополнительного теплообменника соединяется с водопроводом, второй патрубок — с нагревательным прибором. Смесители с электробойлером соединяются посредством труб.
Эта схема довольно выгодна в ряде случаев. В бойлере есть всегда горячая вода, температура поддерживается при помощи специального нагревателя. Если купить прибор достаточного объёма, вы никогда не будете сталкиваться с проблемой нехватки горячей воды. Можно сэкономить и на топливе и на электроэнергии, так как вода в отопительный прибор будет поступать уже тёплая. А ещё не будет перерывов в работе отопительной системы.
Важные моменты
Организовать системы отопления и горячего водоснабжения можно несколькими способами. Газовый настенный двухконтурный котел является одним из лучших вариантов повысить комфорт проживания в загородном доме. Чтобы в процессе эксплуатации не возникало непредвиденных ситуаций, следует позаботиться о качественном монтаже. При покупке прибора обратите внимание на его мощность, хватит ли её для обеспечения комфорта семьи.
Обратите внимание! В качестве теплоносителя может выступать не только вода, но и антифриз. Если использовался сначала один вид, а потом предусматривается закачка второго, следует предварительно тщательно промыть трубопровод. При соединении антифриза с молекулами воды может произойти взрыв.
Если для организации отопительной системы дома выбран качественный двухконтурный газовый котёл, и правильно выполнены монтажные работы, вам не придётся сталкиваться с такими неприятностями, как сбои в работе отопительной системы, протечки и утечки, нехватка горячей воды или недостаточно высокая температура в помещениях. Чтобы предупредить проблемы, доверьте установку отопительного оборудования профессионалам, ведь это не так просто, как может показаться на первый взгляд.
Какой лучше купить настенный двухконтурный газовый котел?
Выбор настенного двухконтурного газового котла зависит от ряда факторов, включая размер и тип отопительной системы, бюджет, энергоэффективность и особые требования. Наиболее популярными и надежными производителями настенных двухконтурных газовых котлов являются Bosch, Vaillant, Baxi, Ariston, Protherm, и др.
Перед покупкой котла необходимо оценить теплопотребление вашего дома, чтобы определить правильный размер котла. Также учитывайте его энергоэффективность и дополнительные функции, например, возможность подключения к «умному дому», наличие системы контроля температуры и давления, функции самодиагностики и т.д.
Рекомендуется обратиться к профессиональным установщикам, которые могут оценить ваши потребности и помочь выбрать подходящий котел в соответствии с вашим бюджетом и требованиями.
