Необходимость вентиляции выгребной ямы

Сначала необходимо решить, необходима ли вообще вентиляция для выгребной ямы. Как правило, газы из канализационной системы удаляются через вентиляционную трубу, установленную внутри здания. Ее верхний конец выходит над крышей как самая высокая точка системы для отвода сточных вод.

Если фановой трубы нет, вентилирование сети выполняют через выгреб. Ввод канализации может располагаться на глубине до 1,5 м и более 1,5 м от уровня грунта снаружи. Во втором случае вытяжку в сливной яме необходимо делать, даже если по дому проходит фановая труба.

Существует два вида удаления газов из канализации:

Естественная вентиляция
. Это природный воздухообмен, обусловленный физическими законами. Перемещение воздуха по этой схеме осуществляется за счет разницы его давления в выгребе, где оно выше, и на поверхности грунта. Такая вентиляция наиболее проста в исполнении, но эффективной ее назвать сложно. Ведь газ, который естественным путем выводится наружу, может легко распространяться по даче, причиняя дискомфорт ее обитателям своим запахом.
Принудительная вентиляция
. Она осуществляется с помощью труб и вентиляторов, установленных в закрытой сливной яме. Воздуховоды системы можно соединить с фановым отводом. Тогда проблема запахов канализации полностью решается. Принудительная вентиляция дороже, но намного эффективнее. Для ее организации требуются инженерные расчеты, в которых определяется диаметр воздуховодов, их длина и требуемая мощность вентиляторов.

Для организации естественной вентиляции

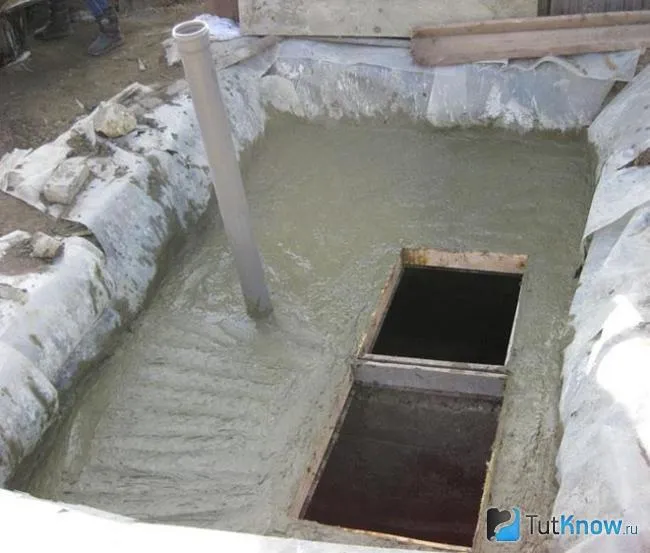

сливной ямы используют воздуховод, которым оснащается крышка резервуара. Чаще всего это пластиковая труба, материал ее изготовления наиболее устойчив к любой агрессивной среде. Высота наружной части трубы над крышкой может быть любой. Это зависит от требуемой эффективности вентиляции. Глубина низа трубы в емкости строго нормируется. Ее нижний торец должен располагаться на 200 мм выше уровня обычного наполнения резервуара.

При устройстве принудительной вентиляции

крышкой выгреба служит смотровой люк, оснащенный отверстием. С его помощью осуществляется отвод газа и поступление в резервуар свежего воздуха, что крайне необходимо для нормальной переработки отходов. Для установки вентиляционной трубы предназначено другое отверстие, изготовленное в верхней части емкости. К низу трубы, расположенному в яме, подключают вытяжной вентилятор, используя для этого электрический кабель.

Конструкция вентиляционного прохода

Рассмотрим особенности принудительной вентиляции. При её обустройстве обычная крышка заменяется смотровым люком. В таком люке есть возможность обустроить воздушное окно. Это отверстие не только выполняет роль отвода для отработанного газа, но и обеспечивает постоянную циркуляцию свежего воздуха. Это крайне важно для нормального протекания процессов брожения.

К верхней части выгребной ямы обустраивается дополнительное отверстие для вентиляционной трубы. Специалисты рекомендуют выбирать коммуникации из пластика – они более устойчивы к постоянному воздействию агрессивной окружающей среды и отличаются длительным сроком службы.

К основанию трубы в яме подключается вентилятор. Можно использовать обычный дефлектор с защитными колпаками или купить специальное устройство для выгребной ямы. Для подключения к сети, в сточный резервуар дополнительно проводится электрический провод, который напрямую соединяется с контактами вентилятора.

Вентилятор для выгребной ямы

При естественной вентиляции используются трубы, которые устанавливаются непосредственно на крышке выгребной ямы. Длина такой трубы может быть различной – это зависит от нужной эффективности системы. Но глубина строго нормируется – труба устанавливается в слив на 20 см выше максимального уровня наполненности резервуара.

Особенности проектирования вентиляции сточной ямы

При самостоятельном выполнении работ первое, что следует рассчитать — это диаметр вентиляционной трубы и воздушного окна

. По требованиям санитарных норм, воздухообмен при вентиляции сливной ямы должен происходить со скоростью не менее 80 м 3 /час. Обеспечить такой уровень можно при использовании труб диаметром 110 мм и более. Для подбора диаметра существуют специальные формулы, а для определения длины воздуховодов — таблицы. Все рассчитанные показатели нужно округлять в сторону большего значения.

Определяя высоту трубы для отвода газов из выгреба, следует принять во внимание несколько правил:

Высота воздуховода сточного резервуара должна совпадать по длине с фановой трубой. Если это условие нарушено из-за разного давления засасывающих потоков, запахи из емкости могут проникнуть в жилье.
При наличии печи в доме важно располагать дымоход и трубу вентиляции на одинаковом уровне. В противном случае дым может попадать в яму, препятствуя процессу брожения в ней отходов.
Если фановой трубы нет, воздуховод следует поднимать выше крыши не менее чем на 1 м. При монтаже нужно учитывать ветровые условия региона. Если штормы в нем наблюдаются часто, отвод надо дополнительно укрепить.

Вентиляция с вытяжной трубой

Кроме перечисленных выше преимуществ, вентиляционные системы с фановыми трубами обеспечивают корректную работу канализации, для которой в этом случае становится менее опасным пересыхание сифонов. Если сантехникой не пользовались несколько дней и сифон (гидрозатвор) высох, при наличии вентиляционной трубы в системе теплый воздух из канализации будет подниматься и выходить вверх по трубе. Так как пересохшие сифоны не могут выполнять свои функции гидробарьера между канализацией и помещением, при отсутствии фановой трубы запахи будут попадать в дом.

Гидрозатвор и вентиляционная труба вместе защищают дом от неприятных канализационных запахов

Правила монтажа

Вентиляционная труба может быть из того же материала, что и канализационная. Это позволяет легко обеспечить герметизацию стыков. Благодаря небольшому весу, который важен при монтаже и эксплуатации вертикальных конструкций, часто выбирают для этих целей пластиковые изделия. При выборе также следует учитывать, что диаметр вентиляционного вывода не должен быть меньше, чем диаметр самого крупного стояка.

Следуя определенным правилам, не сложно понять, как сделать вентиляцию канализации в частном доме.

Стояки и фановые выводы соединяются в единую систему. При большом расстоянии по горизонтали между отдельными стояками целесообразно установить несколько фановых труб.
Монтаж фановой канализации целесообразно выполнять на этапе строительства. Это позволит сократить трудоемкость работу и сделать систему более удобной.
При возведении здания для установки вентиляционной трубы организуется специальный канал и люки. Если канализация и ее вентиляция устраивается в уже построенном доме, прокладывать линию можно не через перекрытия (такой вариант может снизить прочность и надежность конструкций), а через стену.
Когда разрабатывается вентиляция канализации в частном доме — схема должна предусматривать соблюдение расстояния от наружных участков трубы до балконов и окон по горизонтали, не менее 4 м, иначе нельзя гарантировать, что неприятные запахи не проникнут в дом.
Высота вывода вытяжной трубы на крышу зависит от конструкции кровли и варьируется от 0,2 до 3,0 метров. В частности, для плоских крыш достаточно, чтобы верхняя часть трубы была выше уровня кровли на 300 мм, а для скатной конструкции высота должна быть не менее, чем 500 мм. А если крыша используется — 3 метра.
Если на крышу выводятся вентиляционные трубы из жилых помещений или дымоходы, канализационная вытяжная труба должна быть выше всех остальных, чтобы исключить попадание неприятных запахов из канализации в дом.
Установка дефлектора на трубе не повышает эффективность работы вентиляции канализационной системы, но может послужить причиной образования наледи из замерзшего конденсата в холодное время года.

Устройство естественной вентиляции выгребной ямы

Чтобы создать систему, использующую естественный воздухообмен в выгребе, потребуются две трубы диаметром 110 и 50 мм. Обе устанавливаются вертикально. Низ первой трубы всегда находится в выгребе. Надземная часть воздуховода должна возвышаться на 2 м по отношению к поверхности грунта. Длину вентиляционного отвода можно увеличить, если подключить к нему канализационную трубу с диаметром 50 мм. Это поможет в экономии и применительно для частных построек.

Для устройства естественной вентиляции выгребной ямы в частном доме перекрытие сооружения нужно снабдить отверстием. Его диаметр должен быть немного больше размера воздуховода. В процессе установки вентиляционной трубы в подготовленное отверстие стоит следить за тем, чтобы торец нижнего патрубка находился не ниже 20 см от максимального уровня сточной жидкости.

Наружную часть воздуховода можно крепить разными способами. Если выгреб находится под дворовым туалетом, крепление можно выполнить хомутами к его стенке. В других случаях вентиляцию можно проложить под землей и вывести потом патрубком для закрепления на заборе или на стене здания.

Канализационная вентиляция дома

Важный элемент общей системы канализации дома – фановая труба стока. Эта конструкция расположена на верхнем торце стояка и выходит на крышу. Она решает задачу поступления свежего воздуха и заполнения вакуума при сливе отходов.

Фановые отводы на кровлю монтируются из стандартных канализационных труб ПВХ. Используется стандартный диаметр в 110 мм, но подойдёт и меньший размер – 50 мм. При обустройстве фановой трубы должны соблюдаться следующие требования:

Фановая труба должна возвышаться над коньком кровли на 50—80 см, чтобы циркуляция воздуха поддерживалась на необходимом уровне.
Сечение фановой трубы при высоких нагрузках должно совпадать с сечением канализационной трубы. В небольших частных домах сечение фановой трубы может быть меньше, чем сечение канализационных линий, но рекомендуется соблюдать соответствие по диаметрам.
Конструкция может располагаться вертикально или под определённым углом (учитывая особенности конструкции кровли).
Верхнее окончание закрывается дефлектором, который защитит от загрязнений и улучшит циркуляцию воздуха.
Расстояние от отвода до ближайшего окна не менее 400 см.
Вентиляционные отводы к кровле запрещено соединять с дымоходами и воздушной вентиляцией здания.

https://youtube.com/watch?v=HkdNv_ydf8w

Если в уже построенном доме вентиляционный отвод на крышу отсутствует и его невозможно смонтировать, подойдёт вариант с установкой специального аэратора — вакуумного клапана.

При сливе стоков и разряжении воздуха клапан будет забирать воздух из атмосферы, заполняя вакуум. Такое дополнительное оборудование можно устанавливать в любом удобном месте дома. Система фитингов пластиковых труб позволяет без проблем оборудовать вакуумный клапан в нужном месте.

Вакуумный клапан – отличная альтернатива обустройству фановой трубы, выходящей на крышу. Такой прибор обладает рядом преимуществ:

отлично справляется с задачей устранения неприятного запаха;
позволяет заполнить вакуум при сливе;
простой при монтаже и обслуживании;
не портит внешнего вида здания, не требует вывода на крышу.

Требования к установке вакуумного клапана:

На один унитаз предусмотрен один прибор.
Клапан монтируется только вертикально.
Устройство можно устанавливать рядом с унитазом, раковиной, ванной или в другом удобном месте.
Помещение расположения аэратора должно хорошо проветриваться.
Клапан должен монтироваться в точке, расположенной выше соединения канализационного ответвления, идущего к сантехническому прибору, и стояка.
Обеспечивается свободный доступ к прибору для осмотра.

Как сделать принудительную вентиляцию сливной ямы?

Для организации в выгребе такой вентиляции к основанию трубы потребуется подключить вентилятор. Его характеристики подбирают, учитывая объем резервуара.

Модель вентилятора нужно выбирать по его производительности. Скорость воздухообмена не менее 80 м 3 /час, предусмотренную санитарными нормами, могут дать аппараты, обладающие мощностью начиная от 30 Вт. Очень важны размеры выбранного прибора, ведь он устанавливается внутрь воздуховода. Габариты механизма должны подходить к диаметру воздушного отвода.

При организации вентиляции выгребной ямы из бетонных колец следует придерживаться таких рекомендаций:

Монтаж воздуховода выполняется по принципу устройства естественной вентиляции за исключением одного момента: низ патрубка должен быть под потолком.
Выбранный вентилятор канального типа устанавливается в нижнем торце трубы и крепится саморезами. Используя саморезы, необходимо следить за тем, чтобы такое крепление не цеплялось за лопасти крыльчатки.
Провести электричество к сливной яме можно под землей и по воздуху. Для реализации первого способа нужно вырыть траншею, в которую потом укладывается кабель. Глубина траншеи, согласно ГОСТу, должна быть не менее 0,7 м. Для защиты кабеля от грунтовой воды следует использовать стальную или ПВХ-трубу. Воздушный способ предполагает наружную тросовую прокладку. Для нее применяется металлический трос для крепления кабеля путем намотки.
Для автоматизации процесса включения или отключения вентилятора можно использовать реле времени. В его настройках учитываются особенности работы системы домашней канализации.
Осмотр вентиляционной системы выгреба рекомендуется делать пару раз за год. Повышенное внимание стоит уделять лопастям крыльчатки вентилятора, так как на них возможно накопление твердых отложений.

Особенности расположения

Яму нельзя располагать слишком близко от дома. Чтобы неприятный запах не беспокоил обитателей дома, необходимо обратить внимание на прилегание люка сборника. Туалет на улице должен быть прикреплен без зазоров.

выкачка канализации специальной ассенизаторской машиной

Вентиляция в туалете с выгребной ямой может быть обустроена установкой обычной канализационной трубы из ПВХ, диаметром десять сантиметров. Ее прикрепляют к стенке сзади. На полу сверлят отверстие для трубы и опускают ее примерно на десять сантиметров. Верхний конец выводится за крышу более чем на двадцать сантиметров. Снизу трубу необходимо изолировать паклей, смоченной заранее в грунтовке из битума. Выход прикрывают жестяным листом, обрабатывают пеной или цементируют.

Для того, чтобы образовалась мощная тяга, на вентиляционную трубу монтируют дефлектор — специальную насадку.

Когда вентиляция устанавливается в выгребной яме без туалета, монтаж осуществляется таким же образом. Недалеко от люка вставляют трубу, длину которой просчитывают в зависимости от высоты вывода. Если на верхнем конце прикрепить вытяжной моторчик, то зловоние не распространится на участке, даже в летнюю жару.

Соорудив вентиляционную систему подобным образом, удастся избежать скопления вредных газов и, как результат, возникновения неприятного запаха в самом туалете.

Кроме того, вентиляция выгребной ямы предотвратит вредное действие паров от фекалий на сооружение из дерева. Благодаря этому, срок дачного туалета заметно возрастет.

Когда строят туалет с выгребной ямой, лучше всего сделать так, чтобы туалет располагался отдельно от нее. Соединить их несложно при помощи обычной трубы для канализации, имеющим крупное сечение. В этом случае к самой трубе через тройник подсоединяют отвод для вентиляционной. Тогда будет гарантирована отличная вентиляция, но при условии, если в туалет дополнительно предусмотреть систему слива.

Так или иначе, вентиляционная система здесь может быть сооружена двумя путями:

естественная вентиляция предполагает вентилирование посредством увеличенного давления в яме;
при принудительной вентиляции воздухообмен будет реализовываться через вентиляторы, которые работают от электричества.

Установка естественной вентиляции

Выше вкратце упоминалось о монтаже естественной вентиляции туалета. Рассмотрим этот процесс более подробно.

Воздух из выгребной ямы будет выводиться в атмосферу через вертикальную вентиляционную трубу, устанавливаемую на задней туалетной стенке. Торец отвода наверху должен выходить за пределы крыши.

Воздух будет перемещаться за счет разницы давления в туалете и атмосфере. Тогда запах в само помещение не попадет и газы будут эффективно удаляться наружу.

установка пластиковой трубы вентиляции и фиксация ее в бетонном растворе

Вход трубы канализации должен быть не ниже уровня наполнения нечистотами. Тогда он никогда не будет закрыт отходами жизнедеятельности.

Для обеспечения достаточного перемещения воздуха, сечение отвода делается более десяти сантиметров, а верхний торец поднимают более семидесяти сантиметров над крышей.

Для более плотной фиксации трубы к туалетной стенке сзади иногда применяют хомуты из пластика. Тогда можно быть спокойным за нее даже во время сильного ветра.

Кроме того, место соединения входного патрубка вентиляционной трубы и выгребной ямы необходимо тщательно герметизировать.

Установка принудительной вентиляции

Самым эффективным способом вентиляции является принудительный. Он может быть реализован только в случае наличия электрического питания на участке. Но когда используется, то можно не переживать: все газы от органического распада будут полностью удаляться. Монтаж устройства производится следующим образом:

Еще тогда, когда туалет строится, нужно продумать вопрос о расположении вентиляционной системы и построить окно для вентиляции. Оно будет являться источником освещения с одной стороны, и отверстием для притока воздуха, с другой.
К туалету подводят электричество. Подвесная конструкция для этого будет наиболее простым способом. Прокладывая линию электрического питания используют кабель, который имеет специальную защиту от внешних воздействий.
Подбирается вентилятор. Для того, чтобы оборот воздуха здесь происходил нормально, достаточной будет модели мощностью до 300 Ватт.
Лучше всего, сначала выбрать вентилятор, а уже потом под него формировать необходимое отверстие. Он перемещает воздух только в одну сторону. Обычно это воздушная выгонка наружу.
Чтобы в туалете не образовывалось разряжение, должны быть предусмотрены отверстия для того, чтобы прибывал воздух. В их роли вполне может выступить щель, находящаяся между торцом двери снизу и порогом.

В самой выгребной яме принудительная вентиляция не нужна. Достаточно будет работы вентилятора, функционирующего в кабинке.

герметизация выгребной ямы из бетонных колец

Полезные рекомендации при создании вентиляции в сливной яме

В дополнение к вышеизложенному материалу дадим несколько советов.

При организации вентиляции выгребной ямы рекомендуется избегать разрежения воздуха резервуаре. Если в дворовом туалете вентилируемая область формируется между резервуаром и воздуховодом, то в закрытой емкости рекомендуется выполнить установку приточной трубы. Два отверстия притока и вытяжки воздуха обычно располагают по противоположным углам сливной ямы. Вытяжное отверстие всегда находится выше приточного.

Наиболее рациональный вариант — делать вентиляцию выгреба при монтаже автономной канализации. Тогда не придется изменять уже действующую систему и проще выбрать удобное место для установки вытяжного патрубка.

Что касается вида вентиляции сливной ямы, то принудительный воздухообмен устраивать не всегда нужно. Некоторые отстойники обходятся естественной вентиляцией. Окончательное заключение по такому вопросу могут дать соответствующие специалисты после ознакомления на месте с условиями работы сети.

Как сделать вентиляцию в выгребной яме — смотрите на видео:

После устройства вентиляции выгребной ямы в частном доме важно следить за тем, чтобы резервуар не переполнялся и воздушный канал не блокировали отходы. Кроме того, нужно следить за воздушной проходимостью фановой трубы. Для возможности профилактики и ремонта в системе вентиляции стоит предусмотреть установку ревизионных люков.

Нестандартные решения вентиляции для канализационных систем

Нестандартные решения, не противоречащие в то же время правилам безопасности и санитарным требованиям, могут стать выходом, если вытяжка для канализации в частном доме устанавливается после того, как само здание построено. При таких условиях реализация классической схемы может вызывать определенные затруднения.

Монтаж по внешней стене дома

Если выводить вентиляционную трубу по внешней стене здания, со стороны она будет напоминать обычный водосток и не испортит вида дома. Единственным отличием станет высота верхней части, которая в любом случае будет находиться выше уровня кровли. Диаметр трубы для такой фановой канализационной вентиляции выбирают наиболее распространенный – 110 мм. При выборе места установки следует соблюдать требования относительно допустимых расстояний между фановым выводом и окнами (балконами, лоджиями), указанные выше.

Монтаж по забору

Установка фановой трубы с фиксацией ее на заборе фактически не имеет отличий от установки по внешней стене. Единственная особенность – большее удаление вентиляционного вывода от здания. При выборе подобного варианта, важно принимать во внимание расположение дома и надворных построек на соседнем участке. Не стоит доставлять соседям неудобства запахом из вашей канализации.

Вентиляция к септику

Система вентиляции канализации в частном доме, выведенная к септику, в некоторых случаях может считаться оптимальным вариантом. Очистные устройства и накопители, согласно правилам, должны устанавливаться на определенном расстоянии от дома (в зависимости от индивидуальных условий – от 5 до 20 метров). Это позволяет гарантированно исключить вероятность попадания в дом неприятных запахов. К тому же подобный вывод несложно устроить и поле строительства дома, при ремонте и улучшении условий проживания.

Различные варианты реализации вентиляции для канализации в загородном доме и на даче

Перед выбором наиболее подходящей схемы вентиляции для канализации частного дома, необходимо тщательно изучить все имеющиеся условия и нюансы эксплуатации имеющейся канализационной системы.

okanalizacii.ru

Выгребная яма из бетонных колец в частном доме: устройство и схемы

Централизованная канализация есть далеко не в каждом российском частном доме. Поэтому владельцам таких коттеджей приходится обустраивать на своем участке хотя бы элементарный выгреб. Проще всего сделать подобную выгребную яму из бетонных колец заводского исполнения. Монтаж их в единую конструкцию предельно прост и занимает буквально пару дней.

Что такое выгребная яма?

Общее устройство и принципы работы выгребной ямы банальны. В земле выкапывается котлован, внутри которого создается колодец-накопитель из бетонных колец, кирпича или иных стройматериалов. После ввода в эксплуатацию в него по канализационной трубе из дома стекаются фекальные массы из туалета и сточные воды из раковин и ванн.

Если такая накопительная система сделана герметичной (без песчано-гравийного фильтра на дне), то она постепенно заполняется. И в какой-то момент приходится вызывать ассенизаторов для откачки собранных стоков.

Но из бетонных колец также можно собрать вариант с фильтрующим дном. В этом случае часть вод, проходя через донный фильтр, уходит в грунт. В колодце остаются только твердые отходы вперемешку с гниющей органикой. Для откачки этой жижи хоть и приходится заказывать ассенизаторскую машину, но гораздо реже.

Конструкция ямы с переливом

Устройство двойной системы автономной канализации удобно тем, что откачка потребуется гораздо реже. Жидкие стоки будут фильтроваться и уходить в землю, периодически откачивать придется лишь резервуар для твердых отходов.

Схема предусматривает наличие двух колодцев:

Обычный сливной колодец с глухим дном и герметичной конструкцией. В нем будут собираться все отходы, твердые останутся на дне, а перелив в виде трубы будет подавать жидкую часть во вторую емкость.
Фильтрующий колодец. Когда уровень стоков достигает трубы, жидкое наполнение резервуара переходит во второй колодец. В нем не устанавливается герметичное дно, а лишь укладывается фильтр. Так можно перелить часть стоков, и для откачки останется меньший объем.

Для обустройства фильтра применяются щебень, гравий, песок или другие подобные материалы. Чтобы ускорить процесс поглощения жидкости в землю, в кольцах второго колодца делают дополнительные отверстия.

Виды выгребных ям

Для строительства можно использовать:

Кирпич или камень.

Из колец бетона

Металл (листы либо бочку).

Из автомобильных покрышек

Последний вариант является самым распространенным из-за дешевизны материала и сравнительной простоты монтажа. Дешевле будет лишь воспользоваться старыми покрышками, вообще ничего не стоящими. Брать иные стройматериалы не рекомендуется. Здесь крайне важна влагостойкость стенок. А если посмотреть на характеристики, а также плюсы и минусы газосиликатных блоков или древесины, то четко видно, что они для данных работ точно не подойдут.

Из деревянной опалубки на основе досок

Из бетонных колец монтируют выгребы двух типов:

В форме колодцев с фильтром из камня и песка на дне;

В виде герметичных накопителей (установка колец производится на ж/б днище).

Первую разновидность рекомендовано выбирать, только если грунтовые воды расположены не высоко, а сами грунты не глинистые. При высоком УГВ стоки будут слишком медленно уходить в почву. Плюс при этом резко возрастет риск загрязнения водоносных слоев. А в случае устройства на глинах сточные воды попросту не смогут вовсе куда-либо просочиться.

Обычно подобный канализационный колодец на приусадебном участке делается один. Однако возможен и вариант со строительством переливной выгребной ямы. Эта конструкция предусматривает установку двух резервуаров, которые соединены меж собой трубой-переливом.

Вентиляция клозета без использования механических устройств

Схема самой простой вентиляции в дачном/сельском туалете
В компактной кабинке туалета окошко играет роль источника проникновения света днем и служит проемом для движения через него воздуха. Притом что геометрия окошка, форма выбирается по индивидуальным предпочтениям хозяина, есть несколько моментов, на которые нужно обратить внимание:

Окошко должно находиться «в работе» постоянно. Для этого не нужно его стеклить. Если клозет эксплуатируется в холодное время, минимизировать потоки воздуха можно, прикрыв проем листом фанеры.
Открытое отверстие будет защищено от попадания в него снега, дождя, если поместить его, как можно ближе к кровле, под самым козырьком.
При обустройстве дополнительного отверстия для вентиляции его лучше всего вырезать в дверце туалета (нижняя часть) или в какой-нибудь из стен.
Защита в виде сетки, марли, гардины предотвратит проникновение в туалет насекомых.
Установка унитаза предполагает подвод вытяжки к нему через пол или присоединение трубы к унитазу.
Для лучшей циркуляции в нижней части стенок постройки обустраиваются щелевые отверстия, замаскированные под решетками.

Преимущества и недостатки из монолитных колец

Плюсы выгребные ямы из бетонных колец имеют следующие:

Простота и высокая скорость выполнения монтажных работ;

Дешевизна железобетонной конструкции;

Минимум проблем при эксплуатации и обслуживании;

Срок службы в 50–100 лет.

Если она делается герметичной, то к этому списку можно добавить экологичность, а также отсутствие проблем с повышенным УГВ и ограничений по типу почв. В целом подобный вариант очистки канализационных стоков прост и дешев в установке на участке и последующей эксплуатации.

Нужно лишь правильно все смонтировать, чтобы кольца в местах стыков не имели щелей. Иначе яма просто начнет заиливаться. Плюс нечистоты станут без всякой очистки просачиваться в землю, что неизбежно приведет к проблемам.

Среди минусов сточных ям числятся:

Ограничения по объему стоков;

Канализационные амбре из-за отсутствия воздухонепроницаемой крышки сверху;

Необходимость в привлечении для установки изделий из железобетона грузоподъемной техники;

Низкая степень очистки и необходимость в частом вызове ассенизаторов (для герметичных вариантов).

Любое очистное сооружение имеет ограниченный объем. Перед началом работ его необходимо правильно рассчитать, чтобы по кубатуре соответствовала образующимся в доме стокам. В противном случае она моментально окажется переполнена, что вызовет выход нечистот на почву.

Главный недостаток всех выгребных ям – низкая либо вовсе нулевая степень очистки сточных вод. Если семья большая и стоков образуется в течение дня много, то стоит присмотреться к более продвинутым способам автономной утилизации канализационных нечистот. Здесь лучше подумать, как выбрать септик для частного дома с анаэробной либо аэробной очисткой при помощи специальных бактерий.

Для чего нужна вентиляция септика

Септик осуществляет очистку сточных вод при помощи бактерий, которым нужен воздух для нормальной жизнедеятельности.

В то же время, в процессе поедания отходов и очистки стоков бактерии выделяют очень опасные газы – они не только неприятны для людей (сероводород пахнет очень плохо), но и могут стать причиной серьезных нарушений в здоровье, даже спровоцировать взрывы (метан, к примеру, выделяется и вполне может стать причиной).

Кроме того, без системы вентиляции канализационный септик не будет нормально работать. Ведь в момент спуска воды через трубу появляется разряжение, которое часто становится причиной появления пробки. Чтобы избежать этого, в каждый стояк в камерах обязательно монтируется вентиляционная труба, обеспечивающая приток и выход воздуха, нейтрализуя таким образом появляющееся разряжение.

Монтаж выгребной ямы своими руками

Самостоятельно она делается в три шага:

Выбор места под септик в соответствии с нормами санитарии и удобством обслуживания.

Расчет необходимого объема накопителя и выкопка для него котлована.

Укладка колец, утепление и оборудование вентиляции.

Устройство выгребной ямы предельно просто – это несколько поставленных друг на друга ж/б колец. Единственная проблема с их монтажом заключается в необходимости заказывать кран. Вручную передвинуть и установить тяжелые ЖБИ не реально.

Для земляных работ привлекаем технику

В зависимости от залегания грунтовых вод копаем до необходимой глубины

Подбирая место, необходимо удалить ее от плодовых деревьев, коттеджа и грядок минимум на 5 метров. При этом от источников питьевой воды она должна отстоять на 30–50 метров. Производить установку канализационной емкости к этим объектам ближе запрещено санитарными нормативами.

При расчете внутреннего объема сточной ямы из бетонных колец следует исходить из того, что каждый человек при постоянном проживании в доме стоков “создает” 150–200 литров/сутки. При трех проживающих в коттедже по минимуму емкость должна быть 2 куба. А лучше ее объем довести до 6–8 кубометров. Если она выполняется герметичной, этого будет хватать приблизительно на две недели заполнения.

Опускаем первое кольцо

Если установка проходит слажено, то можно успевать промазывать раствором кольцо до его опускания

Каждое армированное железобетонное кольцо имеет четкие размеры, которые указаны в заводском ценнике. Обычно это ширина в 1 или 1.5 метра и высота в 0.5, 0.89 либо 1 метр. При знании требуемой кубатуры емкости рассчитать необходимое количество бетонных изделий несложно.

Если выгребная яма из готовых ЖБИ строится по схеме с герметичным дном, то под кольца требуется положить днище соответствующего размера. Оно может быть заводским либо залитым на месте из бетона. При первом варианте весь септик собирается, как фундамент из ФБС путем сборки отдельных элементов заводской готовности в общее сооружение. Все выполняется быстро и просто.

Если выгреб делается с грунтовым фильтром, то вместо бетонного днища в нем придется насыпать тремя слоями песок, щебень мелкой фракции и крупнофракционную щебенку. Общая высота этой “подушки” должна быть в пределах 0,5–1 м.

Щели между ЖБИ герметизируются обычным раствором из цемента и песка в отношении 1:4. Внутри она битумом или чем-то подобным не обмазывается. Содержащиеся в них вещества губительны для микроорганизмов, живущих в выгребе и перерабатывающих органику. А вот снаружи бетон лучше полностью покрыть битумной мастикой.

Промазываем раствор между кольцами

Корректируем руками установку колец друг на друга

Верх ямы закрывается железобетонной плитой с отверстием под смотровую крышку с горловиной. Если дом стоит в регионе с сильными морозами, то ее дополнительно придется утеплить пенопластом. Но обычно хватает полуметрового слоя земли в качестве теплоизолятора.

На последнее кольцо устанавливаем люк

Использовать здесь что-либо более сложное, например, дорогостоящие термопанели с клинкерной плиткой или иные аналоги не стоит. Вообще при декорировании септика сверху надо помнить, что к нему еще постоянно будет подъезжать ассенизаторская машина. А приехавшие рабочие особо церемониться с этим декором точно не станут.

Использование выгребной ямы как канализации

Если автономная канализация делается на даче или для небольшого дома, то выгребные ямы здесь просто идеальный вариант. А вот для большого коттеджа и семьи в 5–6 человек лучше выбрать полноценный септик с высокой производительностью переработки стоков. Он обойдется дороже, но зато ассенизаторов не придется вызывать так часто.

Кстати, рекомендуем ознакомится с другими аспектами строительства, например видами кровельных материалов. Крыша из металлочерепицы – отличный универсальный вариант для любого дома.

Сливная яма из бетонных колец

Жителям частного сектора рано или поздно приходится сталкиваться с организацией автономных систем канализации, поскольку централизованное водоотведение доступно не во всех пригородных районах, не говоря уже об отдаленных поселках. Одним из самых дешевых и часто применяемых вариантов считается выгребная яма из бетонных колец. Она представляет собой бетонный резервуар с наличием или отсутствием дна для хранения и отстаивания жидких отходов. Объемы ямы зависят от многих факторов: количества проживающих людей, количества водопроводных кранов в доме, частоты использования стиральных и посудомоечных машин и т. д.

Что касается недостатков такого типа ям, то они являют собой:

зависимость от услуг ассенизаторов;
просачивание зловонного запаха при несвоевременной очистке;
должен быть доступным подъезд к сооружению (за использование длинного шланга взимается дополнительная плата);
загрязнение грунтовых вод (при использовании конструкции без основы).

Но существует и ряд преимуществ:

дешевизна конструкции;
долговечность;
легкость в эксплуатации и обслуживании.

Учитывая прочность, долговечность и влагоустойчивость бетонных изделий, предположительный срок эксплуатации такого типа сливной ямы составит около 100 лет.

Необходимость вентиляции и ее виды

Наличие в доме стояков сечением более 50 мм, два и более этажей и большое количество сантехнических приборов диктует необходимость установки системы вентиляции. Резкий залповый слив большого объема воды образует вакуум труб, вследствие чего происходит опустошение сифонов. И именно отсутствие гидрозатвора позволяет запахам свободно проникать в помещение.

Даже в случае оборудования дома трубами большого размера и минимальной угрозой перекрытия сечения сливным потоком, воздух из канализации все равно может появиться в помещении. Причина – малый размер сифонов. При отсутствии пользования канализацией 3-5 дней вода высыхает и образуется пустота, клапан гидрозатвора снова не работает и ароматы распространяются в дом. Неприятностей можно избежать, если есть вентиляция канализации в частном доме, которую достаточно просто сделать своими руками. Система может состоять из обычной фановой трубы или использовать вакуумный клапан. Оба варианта хороши, используются не только в частных домах, но и квартирах, причем самой эффективной считается схема, где есть и фановая труба и клапан, играющий роль нужного дополнения.

Конструкция выгребной ямы

Сливная яма, состоящая из бетонных колец, включает следующие элементы:

железобетонные кольца (около 1 м и 0,7 м в диаметре);
люк (железный или деревянный);
стояк для вентиляции;
железобетонное перекрытие;
опорное кольцо из бетона;
железное кольцо для опор;
стяжка цементная;
донная плита.

При желании увеличить объем резервуара для отходов, можно увеличить глубину закладки колец либо использовать их большего диаметра. Так, применение находят и кольца из бетона диаметром 1,5 и 2 метра. Перед установкой проводят строгие замеры расстояния от ямы до жилых домов, колодцев и площадок. Их нормы прописаны в законодательстве. Глубина септика зависит от желаемых объемов. В среднем это 3 метра.

Типы выгребных ям

Все виды таких резервуаров можно разделить на несколько типов.

Конструкция с перетоком

Являет собой двухкамерный резервуар, в котором твердые осадки остаются в первом герметичном резервуаре, а во втором происходит почвенная фильтрация. Камеры соединяются между собой при помощи трубы с определенным уклоном. Качество очистки стоков такого септика является максимальным, но процесс монтажа усложняется и повышается себестоимость на бетонную выгребную яму.

Такой тип конструкции не предполагает дополнительной фильтрации отходов, по сути он является закрытым накопителем, постоянно нуждающимся в очистке при помощи ассенизаторских машин. На первое место выходит относительная дороговизна эксплуатации, поскольку очищать такие резервуары придется не реже раза в месяц. Для обеспечения герметичности между каждыми элементами конструкции налаживают слой цементно-песчаного раствора (желательно с применением жидкого стекла). Устройство фундамента делают путем заливки смеси бетона на песчаную подушку.

Сливная яма своими руками

Чтобы сделать сливную яму своими руками, предполагается несколько этапов. Первым из которых является выбор и подготовка участка под котлован. Расположение ближе 5 метров от фундамента со временем может стать причиной деформации бетона и усадки дома. Расстояние до соседнего участка не должно быть менее 3 метров. Расстояние от водозаборных скважин в зависимости от типа грунта может составлять 20-50 метров.

Расчет объема

На следующем этапе проводят планирование постройки. Ее объем планируют с учетом количества проживающих людей и величины стоков в день. Согласно санитарным нормам, объем, вмещаемый выгребной сточной ямой, должен превышать литраж используемой воды за сутки всеми жильцами в три раза. Норма расхода воды на одного человека – 200 л/день. Соответственно, для семьи из 4 человек расчет следующий:

4 × 200 × 3 = 2400 (л) т или 2,4 (м3).

Таким образом, минимальный объем стока в бетонной яме составит 2,4 м3.

Рытье котлована

Котлован копают собственноручно или при помощи специальной техники. Его ширину нужно сделать в зависимости от диаметра встраиваемых колец из бетона. Глубина составляет 3м, в этом случае ассенизаторской машине удастся откачать все нечистоты. К тому же, близкое прилегание грунтовых вод не позволяет выкопать более глубокий колодец. В таком случае для увеличения объемов стока придется воспользоваться большими по диаметру бетонными кольцами. Для удобства дальнейших работ, диаметр котлована должен быть шире диаметра колец на 60-100 см.

Приготовление раствора

Для монтажа бетонных ям с наличием дна можно использовать как нижнее кольцо с ранее залитым дном на поверхности, так и отлить его непосредственно в котловане. Для этого на утрамбованную подушку из песка и щебня заливают раствор бетона. Пропорции такого раствора составляют 4:6:1 – песка, щебня и цемента, соответственно. Чтобы «схватиться», раствору понадобится 3-4 дня.

Прокладка трубы

Если речь идет о конструкциях с перетоком, то необходимым становится сооружение второго отстойника, но в отличии от первого, он конструируется уже без дна. Такие резервуары соединяются между собой трубой на расстоянии 50-80 см от поверхности. Уклон производится в сторону дренажного резервуара. Далее к резервуару подводятся сточные трубы с диаметром 15 см. Обязательным условием выступает соблюдение уклона близко 15 °.

Стены выгребной ямы

После окончательного затвердевания основы приступают к монтажу непосредственно колец из бетона. При помощи крана или лебедки их поочередно устанавливают друг на друга. После подведения сточных труб производится герметизация стыков и соединений раствором бетона и осуществляется гидроизоляция, чаще всего, битумом.

После соединения труб с резервуаром проводится контрольная проверка. Если отток осуществляется свободно, приступают к накрытию ям. Для этого на последнее из колец для сливной ямы накладывают перекрытие с дыркой для люка. Накрывают деревянной крышкой с утеплителем. После чего котлован засыпают песком и щебнем, а затем делают бетонное покрытие — готовой плитой из бетона или заливают раствором, оставляя отверстие для люка, через который будет производится откачка отходов.

Монтаж вентиляции

Вентиляционный стояк должен быть над уровнем земли не менее 60 см, а его диаметр составлять около 10 см. Устройство патрубка должно быть на уровне 30 см от отметки максимального наполнения. Вентиляционное отверстие стоит накрывать неплотно прилегающей крышкой. Бетонируем площадку после завершения всех работ, в том числе и монтажа вентиляции.

Советы по строительству

Стоит четко придерживаться норм санитарии: расстояние от жилого помещения должно составлять больше 5 м, от колодцев и скважин – от 25 м.
Выгребная яма из бетонных колец должна размещаться на участке с минимальным количеством талых и близкорасположенных грунтовых вод.
Если же воды расположены близко – рекомендуется проводить гидроизоляцию бетона не только на стыках внутри, но и снаружи.
Стоит заранее позаботится о беспрепятственном подъезде ассенизаторских машин.
Чтобы избежать неприятных запахов, вентиляционный стояк можно возвысить над землей на уровень 3 м. Хоть это менее эстетично, зато практично.
Не рекомендуется копать ямы глубже 3 метров.
При холодных зимах, возможно, придется теплоизолировать баки.
Ни в коем случае не допускать переполнения резервуаров и вовремя их очищать. Контролировать наполняемость можно при помощи специальных поплавковых индикаторов.
Скважины для водозабора должны размещаться выше по уклону, а сточные ямы – ниже.
Если в ходе эксплуатации вы чувствуете неприятный запах из вентиляционного отверстия, воспользуйтесь специальными бактериями для переработки нечистот.

Вернуться к оглавлению

Почему стала быстро наполняться выгребная яма?

Быстрое наполнение выгребной ямы может быть вызвано несколькими факторами. Выгребная яма служит для временного хранения и разложения органических отходов, поэтому её заполнение может зависеть от многих факторов, включая использование, климатические условия и состояние ямы. Вот некоторые из возможных причин:

Интенсивное использование: Если выгребная яма используется для отвода сточных вод от большого количества людей или домашних животных, она может заполняться быстрее из-за большого объема входящих отходов.
Недостаточный объем: Выгребная яма имеет ограниченный объем. Если её объем был недостаточно рассчитан с учетом потребностей, она может наполняться быстрее, чем предполагалось.
Плохая вентиляция: Недостаточная вентиляция выгребной ямы может привести к ухудшению процесса разложения органических веществ, что может вызвать быстрое накопление отходов и, как следствие, быстрое наполнение.
Климатические условия: Влажная погода или высокие температуры могут ускорить процессы разложения, что в свою очередь может привести к более быстрому заполнению выгребной ямы.
Течи или повреждения: Наличие течей или повреждений в стенках выгребной ямы может привести к нежелательному проникновению воды из окружающей почвы, что может ускорить процесс наполнения.
Неправильное использование: Неправильное использование выгребной ямы, такое как сброс химических веществ или других материалов, которые затрудняют процесс разложения, может ускорить её наполнение.
Повышенный поток сточных вод: Если сточные воды сливаются в выгребную яму слишком быстро, это может привести к временному переполнению.

Если вы замечаете, что ваша выгребная яма заполняется быстрее обычного, рекомендуется обратиться к специалистам или санитарным службам для проведения диагностики и решения проблемы.

Монтаж вентиляции для выгребной ямы — пошаговая инструкция
