Если у вас есть свой автотранспорт, хозяйственная техника, разнообразные прицепы и другие аналогичные устройства, то мы вас поздравляем! Эти вещи являются полезными и необходимыми. Чтобы сохранить их работоспособность на долгие годы, важно обеспечить правильные условия для их хранения.
С этой задачей замечательно справится свободностоящий навес на деревянном опорном каркасе с двускатной крышей. Его мы и построим.
| Порода древесины | Твердость (по Бринеллю) | Плотность (кг/м3) | Стабильность | Тенденции изменения цвета |
|---|---|---|---|---|
| Береза | 3,0 | 600 | средняя | цвет становится глубже |
| Лиственница | 2,6 | 500 | хорошая | приобретает оттенки серого |
| Дуб европейский | 3,7 | 700 | хорошая | цвет становится глубже |
| Ясень | 4,0 | 700 | средняя | от светлого до соломенного, желтовато-коричневого |
| Груша | 3,3 | 680 | средняя | краснеет |
| Вишня | 3,0 | 580 | хорошая | от светло-розового до глубокого красноватого оттенка |
Конструкция навеса
Наш навес имеет размеры порядка 900х750 см. Плоскость каждого кровельного ската составит около 500х750 см. В общем это 1000х750 см, т.е. 75 м2 суммарной площади.
С функцией опор для такого навеса прекрасно справятся бетонные столбы диаметром около 300 мм. Каждая из таких опор способна выдержать в среднем 1 т веса. На практике это значение еще более внушительное, но мы поверим утвержденным нормативам.
Умножаем суммарную площадь кровельных скатов на значение снеговой нагрузки для нашего региона, добавляем к полученному результату вес самой крыши, делим рассчитанное число на 1000 кг и обнаруживаем, что для обеспечения должной устойчивости навеса таких размеров нужно поставить около 7,5 столбов. Окружаем в большую сторону, т.е. до 8. В результате мы установим по опоре в углах навеса и по одной стойке в центре каждого пролета.
Опоры будем погружать на глубину порядка 1,2 м. С таким фундаментом навес точно не провалится.
Цены на различные виды бруса
Брус
Строим навес: пошаговая инструкция
Первый шаг. Делаем углубления для установки опор. В этом нам поможет бур диаметром 30 см. Лучше использовать автоматизированную бурильную установку – сверлить более чем на метровую глубину вручную долго и сложно. Попутно достаем попадающиеся на нашем пути камни и прочие мешающие предметы.
Второй шаг. Углубления готовы. Делаем опалубку для столбов из специальных бумажных труб – продаются в современных строительных магазинах. В результате трубы сформируют над землей красивые колонны высотой 30-50 см.
Третий шаг. Готовим бетон. Легче всего купить готовую сухую смесь в мешках и развести ее водой в соответствии с инструкцией.
Четвертый шаг. Заливаем колонны. В свежий бетон вставляем кронштейны для дальнейшей фиксации деревянных стоек сечением 15х15 см.
Пятый шаг. Выполняем распил бруса и досок по размерам элементов нашего навеса. Все прекрасно видно на фотографиях.
Шестой шаг. Устанавливаем и закрепляем опорные стойки на бетонных столбах. Это рекомендуется делать не ранее чем через 3-4 недели после заливки.
Седьмой шаг. Крепим к вертикальным стойкам доски верхней несущей обвязки. Для этого используем двойную доску шириной 30 см и толщиной 4 см. Подойдет обычная необработанная доска – она будет находиться под кровлей и плохая погода никак не навредит древесине.
Для соединения досок с брусом используем болты диаметром от 1 см с минимум 20-миллиметровыми шайбами.
Седьмой шаг. Добавляем к основным столбам вторую несущую доску и стягиваем все элементы конструкции болтами. Делаем раскосы из столбиков 10х10 см.
Восьмой шаг. Собираем фермы крыши. Для их изготовления подойдет доска шириной 10 см и толщиной 4 см. Конструкция стандартна и имеет вид треугольника. Для большей жесткости закрепляем внутри треугольника промежуточные прожилины из бурса или доски. Фермы удобнее собирать на земле, а после крепить их к обвязке уже в готовом виде.
Девятый шаг. Обшиваем установленные фермы доской ОСБ. Рекомендованная толщина обшивки – 1,2 см.
Десятый шаг. Облицовываем кровлю металлочерепицей или другим материалом на свое усмотрение. Предварительно следует прикрепить к обрешетке гидроизоляционный материал.
Одиннадцатый шаг. Зашиваем фронтоны крыши нашего навеса сайдингом, вагонкой или другим материалом на свой выбор. При желании можем прикрепить к вертикальным опорам поперечины и обшить весь навес – этот момент остается уже на усмотрение владельца.
Узнайте более подробно из нашей новой статьи — устройство кровли из профлиста по деревянной обрешётке с пошаговой инструкцией.
Далее нам нужно установить ливнесточные трубы и вывести их в предварительно выбранное для этого место, к примеру, в межучасточный ров. Это мероприятие заслуживает отдельного рассмотрения.
| Марка | Габаритная ширина листа, мм | Полезная ширина листа, мм | Высота профиля , мм | Толщина металла, мм |
|---|---|---|---|---|
| С-8 | 1200 | 1150 | 8 | 0,4-0,8 |
| С-10 | 1155 | 1130 | 10 | 0,4-0,7 |
| С-15 | 1200 | 1150 | 15 | 0,4-0,8 |
| С-18 | 1150 | 1100 | 18 | 0,4-0,8 |
| С-20 | 1150 | 1100 | 20 | 0,4-0,8 |
| С-21 | 1051 | 1000 | 21 | 0,4-0,8 |
| С-44 | 1047 | 1000 | 44 | 0,5-0,8 |
| МП-18 | 1150 | 1100 | 18 | 0,4-0,8 |
| МП-20 | 1150 | 1100 | 18 | 0,4-0,8 |
| МП-35 | 1076 | 1035 | 35 | |
| Н-60 | 902 | 845 | 60 | |
| Н-75 | 800 | 750 | 75 | 0,7-1,2 |
| Н-114 | 646 | 600 | 114 | 0,7-1,2 |
| НС-35 | 1100 | 1035 | 35 | |
| НС-44 | 1050 | 1000 | 20 | 0,4-0,8 |
Устанавливаем водоотвод
Он будет пластиковым.
Важное замечание! Пластик подвержен температурным расширениям. Для компенсации деформаций через каждые 8 м длины трубы нужно делать подвижный стык. Если вы собираетесь крепить водосток при помощи клея герметика, каждые 8 м делайте соединение на резиновом уплотнителе. Этого будет достаточно для компенсирования температурных деформаций.
Систему будем монтировать так, чтобы приемное отверстие находилось в нижней части кровельного ската нашего навеса. Сторону крыши выбираем, ориентируясь на место расположения канавы для приема стоков.
Первый шаг. Крепим крюки-держатели. Желоб монтируем с уклоном в направлении водоприемного отверстия. Для обеспечения требуемого наклона желоба используем крюки-держатели. Монтируем их минимум с 0,5-сантиметровым уклоном на каждый метр длины водоотводящей конструкции. Разметку для установки крюков выполняем следующим образом:
- находим нижнюю либо верхнюю точку ливнеотвода для монтажа крайнего кронштейна. Крайние кронштейны устанавливаются на расстоянии 100 мм от краев водоприемника;
- зная необходимую длину системы, отступаем от крайней точки расстояние, равное 0,5 мм умноженное на общую длину желоба в метрах. Отмечаем вторую точку;
- натягиваем между двумя метками веревку и закрепляем крюки, ориентируясь по ней;
-
монтируем крюки с полуметровым шагом.
Второй шаг. Подгоняем длину трубы. Отрезаем лишнее при помощи ножовки. Стружку счищаем острым ножом. Отпиливаем так, чтобы в процессе резки не была нарушена геометрия сечения трубы.
Третий шаг. Устанавливаем трубу на крюки. Если используем пластиковые крюки, сначала вставляем заднюю кромку нашего желоба в углубление на крепеже, а затем опускаем передний край трубы и нажимаем. В результате желоб защелкнется и просто закрепится на своем месте.
При установке на металлические крепления, сначала укладываем желоб на крепежи и загибаем гибкие лепестки таким образом, чтобы они охватили трубу.
Четвертый шаг. Устанавливаем воронку. Вырезаем в нужном месте желоба отверстие и прикладываем к нему снизу воронку. Фиксацию будем выполнять с помощью клея. Для этого сначала очищаем поверхности, обильно наносим связующий состав на стыкующиеся элементы, ждем высыхания смеси, а после промазываем дополнительный шов.
Важно! Клеить можно только специальными составами для ПВХ.
Пятый шаг. Собираем трубы и колена в единый водоотвод. С помощью колен мы можем задать нужное направление нашей трубы. На стыках труб и колен устанавливаем по дополнительному крепежному хомуту.
Непосредственно соединение труб и колен выполняется при помощи клея. Порядок его использования был рассмотрен выше. Держатели трубы монтируем с шагом 2 м.
В завершение нам остается лишь зашить фронтоны крыши навеса сайдингом, вагонкой или другим материалом на свой выбор. При желании можем прикрепить к вертикальным опорам поперечины и обшить весь навес – этот момент остается уже на усмотрение владельца.
Навес готов. Можем принимать его в постоянную эксплуатацию.

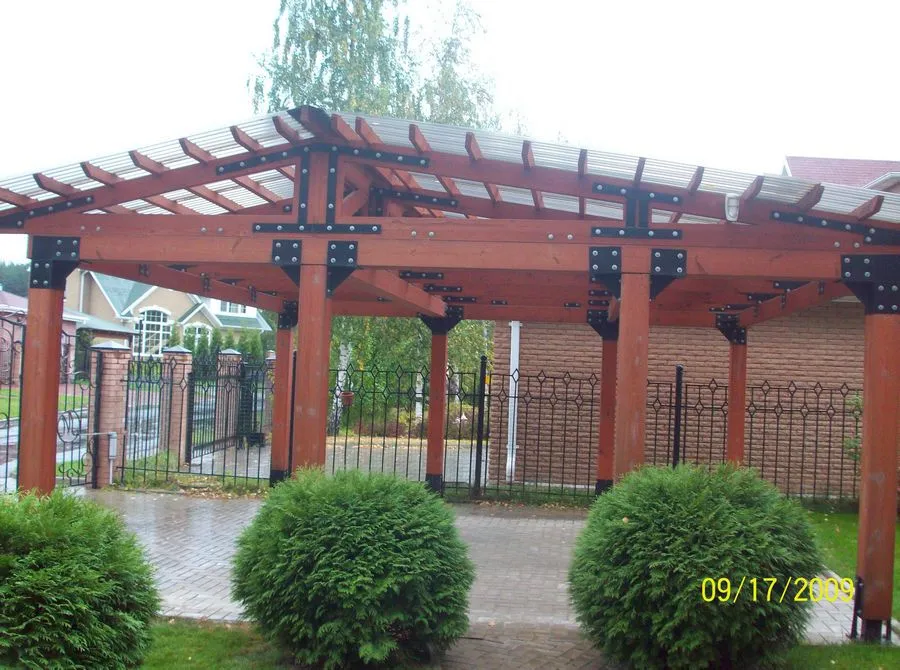

Массивный деревянный навесУдачной работы!
Видео – Навес для машины своими руками
Какой размер навеса для двух машин?
Размер навеса для двух машин может варьироваться в зависимости от типа автомобилей, которые вы планируете парковать под ним, а также от ваших личных предпочтений. Вот примерные рекомендации по размеру навеса для двух машин:
- Минимальный размер:
- Ширина: Около 6-6.5 метров (20-22 фута).
- Глубина: Около 5.5-6 метров (18-20 футов).
- Средний размер:
- Ширина: Около 7-7.5 метров (23-25 футов).
- Глубина: Около 5.5-6 метров (18-20 футов).
- Просторный размер:
- Ширина: Около 8-9 метров (26-30 футов).
- Глубина: Около 5.5-6 метров (18-20 футов).
Обратите внимание, что эти размеры предполагают, что две стандартные легковые машины будут парковаться рядом друг с другом. Если у вас есть большие автомобили, внедорожники, пикапы или другие транспортные средства, которые требуют больше места, то размеры навеса нужно будет адаптировать под них.
Также важно учесть возможные дополнительные факторы:
-
Высота: Убедитесь, что навес будет достаточно высоким, чтобы обеспечить достаточное пространство над автомобилями.
-
Окружающая территория: Убедитесь, что навес не будет мешать доступу к дому, пешеходам или другим объектам.
-
Дополнительное пространство: Если вы планируете создать дополнительное пространство для хранения инструментов или других предметов, размеры навеса также следует адаптировать под эти нужды.
Перед тем как строить навес, рекомендуется проконсультироваться с профессионалами, такими как архитектор или инженер, чтобы убедиться, что навес будет соответствовать вашим потребностям и соблюдать все строительные стандарты.
