Необходимость установки датчика утечки газа в деревянном доме: аспекты законодательства и рекомендации специалистов

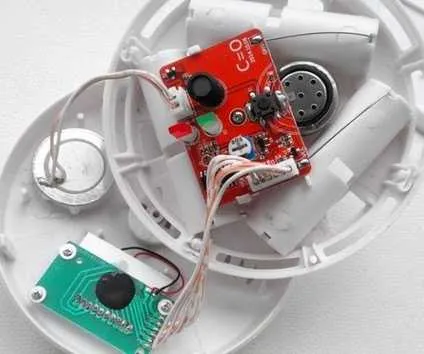

Разновидности датчиков газа

Датчик способен выявить опасно высокую концентрацию угарного газа для здоровья человека, используя разнообразные методы. В связи с этим, оборудование может иметь некоторые значимые отличия в работе. Важно различать основные виды сигнализаторов:

  1. Инфракрасные.
  2. Каталитические.
  3. Полупроводниковые.

Датчики классифицируются по другому признаку, могут быть проводными и беспроводными. Беспроводные приборы предусматривают питание от аккумуляторных батарей или обычных батареек, тогда как проводные аналоги получают питание то бытовой электросети. Датчик угарного газа для дома представляет собой прибор, который может сохранить здоровье всем, кто проживает в квартире или доме.

На рынке представлены датчики сигнализаторы газа, в основе работы которых лежит принцип дожигания газа. Этот процесс осуществляется на маленькой спиральке, когда содержание вредного вещества в воздухе находится на высокой отметке. После появления звукового сигнала сопротивление спирали меняется, вследствие чего устраняется опасная среда.

Полупроводниковые

Принцип действия базируется на изменении электропроводимости воздуха, в составе которого образуются молекулы монооксида углерода. Составляющими компонентами такого прибора являются контакты на основе диоксида олова/диоксида рутения. К контактам подключается микроскопический ТЭН, которым выполняется нагрев контактов до 250 градусов Цельсия. По мере нагревания контакты прогревают атмосферу вокруг, при этом молекулы углерода при их наличии вызывают увеличение электропроводимости. Электрическая цепь замыкается, вследствие чего газовый анализатор издает соответствующий звуковой и световой сигнал.

Полупроводниковый прибор принято считать наиболее надежным и точным среди аналогов. Случаи ложного срабатывания незначительны и вызваны они преимущественно неправильной установкой оборудования. Среди других преимуществ — длительный срок эксплуатации и низкое потребление электроэнергии. Монтажные мероприятия несколько сложнее, чем в случае с другими видами датчиков.

Инфракрасные

В основе его работы лежит изменение длины волны электромагнитного излучения в инфракрасной части спектра. Чистый воздух с примесями вызывает разное искажение длин световых волн оптического и приближенных к ним областей спектра. ИК-датчик содержит источник света, которым служит светодиод. Система светофильтров является еще одной составляющей данного оборудования. За счет это компонента устройству удается улавливать малейшие отклонения от настроенного значения.

Изменение в составе воздуха вызывает прямо пропорциональные изменения спектрального характера. Если изменения превышают допустимый предел значений, устройство выдает сигнал. Анализатор может программироваться на определение нескольких видов газа, включая аммиак, хлор, метан. В профессиональной среде инфракрасный анализатор принято называть универсальным мониторинговым средством.

Каталитический

Прибор имеет химический принцип действия, получает питание от обыкновенных батареек. Определение опасного содержания угарного газа в окружающей атмосфере производится путем реакции окисления на одном из контактов электролитической ванны. Отдельно стоит отметить емкость, заполненную электролитом. Молекулы отравляющего вещества способствуют химической реакции, в результате чего на контактах образуется напряжение. Чем выше содержание вещества в воздухе, тем выше напряжение. Прибор подает сигнал тревоги в случае обнаружения опасной концентрации оксида углерода.

Слабой стороной сигнализатора считается быстрый выход из строя электролитического элемента, при этом избежать этого неприятного последствия практически невозможно. Поэтому при выборе каталитического прибора лучше покупать оборудование, предусматривающее замену изнашиваемого элемента на новый. К сильным сторонам можно смело отнести простой монтаж в квартире или доме, а также незначительное энергопотребление.

Зачем нужны термозапорные клапаны?

Термозапорные клапаны – устройства, представляющие собой запорную газовую арматуру. Они автоматически перекрывают газопровод, ведущий ко всем приборам, работающим от газа.

Все «заглушки» маркируются как КТЗ с определенным набором цифр после букв. Вторая цифра указывает на диаметр газовой трубы, для которой может подойти данный механизм.

Назначение термозапорного клапана

Основное назначение КТЗ – перекрытие подачи газа к оборудованию в случае пожара. Что помогает не только защититься от взрыва, но и не дает увеличиться площади возгорания вдвое и более.

Если же запорный клапан находится в открытом положении, то само по себе устройство никак не препятствует прохождению горючего вещества к приборам и технике.

Термозапорные механизмы монтируются на трубопроводы, где максимальное давление может составлять 0,6 МПа – 1,6 МПа.

Далее обозначим назначение запорной арматуры, предписываемое правилами пожарных инстанций.

В нормативах по правилам пожарной безопасности существует регламент, который подразумевает использование клапанов:

  • На оборудовании всех магистралей газа природного происхождения. Предполагаются любые типы систем (сложность, разветвленность), любое количество приборов-потребителей.
  • Для обеспечения защиты различных газифицированных объектов и устройств, работающих от газа. В данном случае применимы клапаны, которые рассчитаны на автоматизацию (срабатывание) при достижении температурного режима в помещении до 100 °C.
  • Монтаж термозапорных модулей на входе в помещение.

В соответствии с ППБ-01-03 (Правила пожарной безопасности) термозапорные устройства должны монтироваться во всех помещениях, где есть газопровод. Однако сюда не относятся здания V категории огнестойкости.

Также не обязательна установка КТЗ в зданиях, где трубопроводы оснащены электромагнитными клапанами. Их, как правило, размещают вне здания, и если возникает воспламенение внутри строения, срабатывает газовый анализатор, после чего подача газа прекращается.

Следует понимать, что КТЗ – это не очередной российский «тренд». Использование этих устройств на различных объектах хозяйствования, где существует газовое оборудование, является обязательным в таких странах мира, как Германия, Франция, США и т.д.

Где применяется термозапорный клапан?

Область применения термозапорных газовых заглушек – это, в первую очередь, трубопроводы, подводящие газ к разным по назначению приборам, в которых сжигается газ (бытовые и промышленные приборы не зависимо от типа).

Установка КТЗ на любом газопроводе не допустима вне пределов помещения, после монтажа какой-либо другой газовой арматуры, также на байпасах, в смежных помещениях и там, где рабочая температура воздуха при действии газового оборудования может достигать более 60 °C.

Важно не нарушать правила монтажа – на газопроводе первым устанавливается запорный клапан, и только после него остальная газовая арматура, приборы и оборудование

Располагать клапан можно в разных положениях, только стоит обращать внимание на стрелку-указатель, нанесенную производителем на корпусе

По отношению к горизонту расположение установленного клапана может быть любым. О правилах установки КТЗ более подробно мы расскажем далее.

Термозапорные клапаны имеют особую конструкцию, которая позволяет устройству автоматически перекрывать подачу газа в нужный момент. Если поближе познакомиться с конструктивными особенностями клапанов, можно быстрее понять суть их действия. Далее разберем все более подробно.

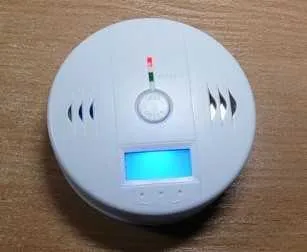

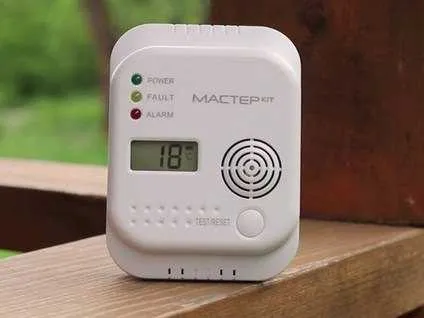

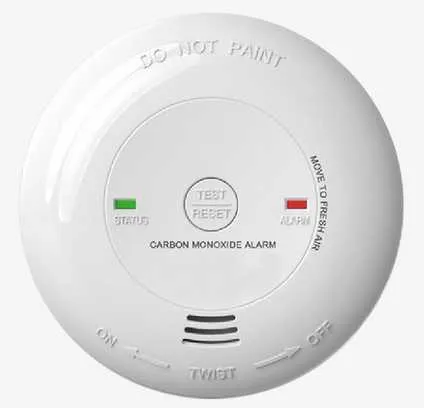

Виды датчиков угарного газа

Выделяют 2 основных типы сигнализаторов загазованности: промышленные и бытовые. Промышленные датчики более сложные по конструкции, ведь необходимо контролировать большую площадь. Предусматривается несколько аппаратов и общий пульт управления.

Домашний датчик более простой в установке и использовании. Он не должен показывать количество, а сигнализировать о явной проблеме. Для этого прибор начинает издавать специальный сигнал и свет.

Типы датчиков по определению газов:

  • Метан;
  • Пропан;
  • Угарный газ.

Но есть и комбинированные приборы, которые контролируют сразу несколько концентраций. Для комнаты с газовыми устройствами следует устанавливать именно комбинированные виды. Если в доме печное отопление, то подойдет и один датчик с определением утечки угарного газа.

При покупке сигнализации необходимо учитывать питание системы

Также берут во внимание устройства, с которыми он будет взаимодействовать. Оптимальный показатель – 220 Вт

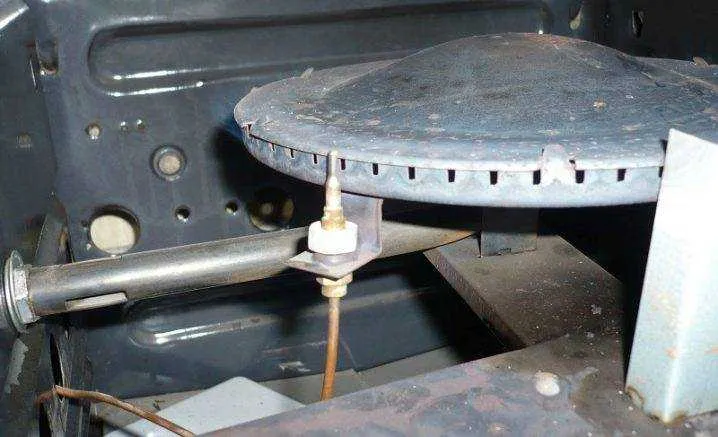

Как работает система?

Газ-контроль в кухонной плите – это система, обеспечивающая защитное отключение подачи топлива при его внезапном затухании, например, в случае сбегания жидкости из кастрюли. Такой механизм повышает безопасность прибора, предотвращая утечку взрывоопасного вещества с помощью простой схемы.

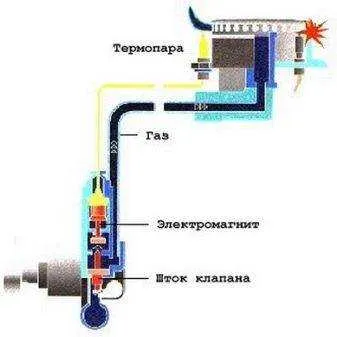

Система безопасности утечки газа устроена следующим образом. У каждой конфорки на плите есть горелка с датчиком подачи пламени. При включении рукоятки плиты образуется электрический разряд, который через датчик передается по следующей цепочке:

  • термопара;
  • электромагнитный клапан;
  • кран конфорки.

Термопара представляет собой две проволочные нити из разнородного металла, объединенные между собой путем сплавления. Место их соединения является своеобразным термоэлементом, расположенным на уровне горения пламени.

Сигнал, поступающий от датчика пламени к термопаре, приводит в действие электромагнитный клапан. Он производит давление на кран конфорки через пружину, который по этой причине поддерживается в открытом положении.

Пока пламя горит, а нагревательный элемент термопары накаляется от нее, электрический разряд поступает к клапану и заставляет его работать, при этом кран остается открытым, обеспечивая беспрерывную подачу газа.

Принцип работы газ-контроля заключается в том, что при внезапном затухании газа без выключения рукоятки прибора термоэлемент проволочной пары перестает нагреваться. Соответственно, сигнал от него не поступает на электромагнитный клапан. Он расслабляется, давление на кран прекращается, после чего закрывается – топливо перестает поступать в систему. Таким образом, обеспечивается простая, но надежная защита от утечки газа.

Раньше кухонные плиты снабжали общей системой газ-контроля, то есть она была едина для всех конфорок и духовки. Если из работы выходила одна конфорочная позиция, то подача газового топлива прекращалась во все элементы плиты.

На сегодняшний день такая система с автоматическим отключением подачи топлива подключается отдельно к каждой конфорке. Она способна обслуживать либо варочную поверхность плиты, либо духовку. Но может одновременно поддерживаться в обеих ее частях, обеспечивая полный газ-контроль, но при этом все равно действует обособленно. Принцип ее работы сохраняется.

Виды и особенности

Магнитные газовые клапана “Lovato” серии ВН очень разнообразны по принципам работы и особенностям своего применения. Существует несколько видов и способов классификации данного устройства.

  • нормально открытые (НО). Данная группа клапанов, после отключения подачи тока остается в открытом положении. Их используют на тех трубопроводах, где топливо должно подаваться постоянно и перекрываться лишь в экстренных случаях;
  • нормально закрытые (НЗ). Такие устройства прямо противоположны предыдущей подгруппе. Из задача перекрыть подачу газа после исчезновения электрического импульса. Их удобно устанавливать на бытовые газовые приборы, к примеру, водонагревательные колонки;
  • универсальные – после отключения электричества могут оставаться как в закрытом, так и в открытом положении.

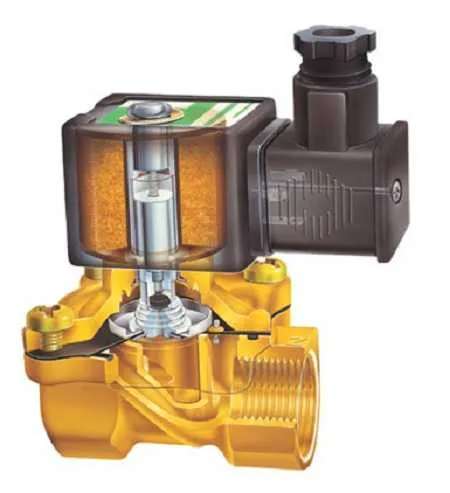

Внутреннее устройство клапана

Принципы движения затворов:

  • прямое действие предусматривает приведение в действие затвора исключительно движением сердечника;
  • непрямое действие предполагает, что затвор может быть приведен в действие не только движением сердечника, но и ходом самого газа. Такой подвид дросселей Lovato серии ВН выгодно для систем с большим потоком прохождения топлива.

Количество ходов:

  • двухходовые – клапана, в которых есть лишь два отверстия: входное и выходное. Данный тип используют в тех случаях, если требуется лишь подавать или перекрывать подачу газа в трубопроводе;
  • трехходовые – устройства с тремя отверстиями: одним входным и двумя выходными. Он удобен в тех случаях, когда нужно не только перекрывать, но и перенаправить поток газа в системе;
  • четырехходовые клапана имеют одно входное и три выходных отверстия. Они позволяют не только перекрыть или перераспределить газовый поток, но и подключиться к дополнительным системам.

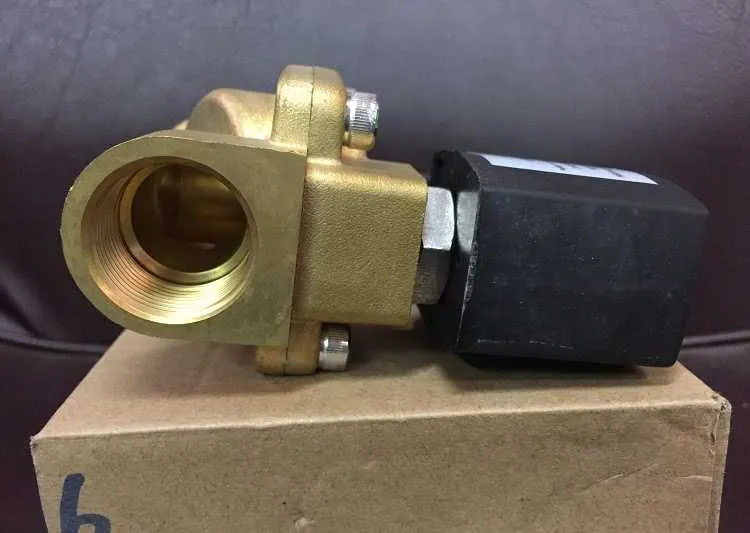

Как выбрать электромагнитный газовый клапан?

Чтобы выбрать электромагнитный газовый клапан “Lovato” серии ВН, нужно определиться, где он будет использоваться и, следовательно, какими свойствами должен обладать.


Отсекающие клапана с пневмоприводом

При выборе данного устройства обращаем внимание на следующие характеристики:

Электрообслуживание. Лучше выбирать клапана с малой мощностью и искробезопасностью, или с дополнительной ручной регулировкой. Давление

При выборе клапана нужно обратить внимание на трубопроводе. Оно не должно быть выше, чем номинальное давление дополнительного оборудования

Высокое давление может повредить механизм. Окружающая среда. Не стоит пренебрегать внешними условиями, в которых будет эксплуатироваться клапан. Характеристики самого устройства должны обязательно совпадать с условиями окружающей среды, такими как влажность, перепады температур, вибрация, попадание прямых солнечных лучей и прочие условия, отличные от нормальных. Внешняя среда может пагубно влиять как на весь механизм в.целом, так и на его отдельные элементы. Напряжение в сети. На этот параметр стоит обратить особое внимание, так как высокое или низкое напряжение может привести к неправильной работе или, даже, выходу из строя механизма клапана.

Цены на электромагнитные клапана “Lovato” серии ВН колеблются в зависимости от размера, типа и области применения. К примеру, цена оборудования для газовой колонки находится в пределах 4-10 долларов, а для ГБО автомобиля – от 10 до 15 долларов.


Электромагнитные газовые клапаны отличаются способом подключения, эксплуатационного давления, а также средой установки и мощностью электропитания привода

Аналогичные устройства, предназначенные для промышленной сферы, обходятся в несколько раз дороже.

Нюансы монтажа

Электромагнитный клапан “Lovato” серии ВН устанавливают в помещениях после газового вентиля. Перед ним рекомендуется установить фильтр во избежание засорения самого клапана

При установке оборудования следует обратить внимание на стрелку на корпусе. Она должна показывать направление движения газа

Газовый трубопровод, на котором устанавливается дроссель, должен располагаться строго вертикально или горизонтально. На трубопроводы с малым диаметром клапана устанавливаются посредством резьбы, с большим – с использованием фланцев.

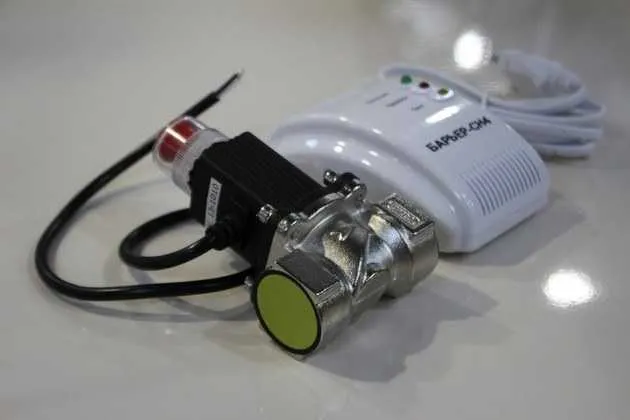

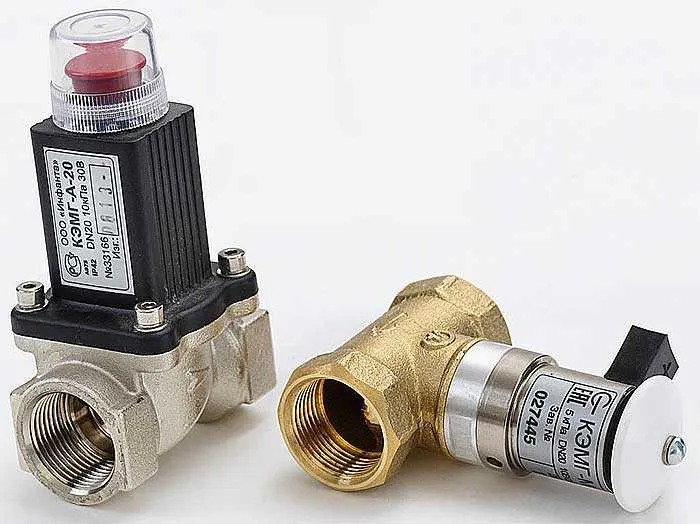

Клапаны бытовых детекторов газа

Если на кухне есть вытяжка, включающаяся по сигналу прибора, то безопасность в помещении во многом обеспечивает отсекающий клапан. Он работает по электромагнитному принципу. Он мгновенно пресекает поступление горючего по сигналу прибора.

Есть таких виды клапанов:

  1. По диаметру трубы, проводящей газ.
  2. Электрические.
  3. Имеющие, допустимое давление.

Их виды по конструкции таковы:

  1. Нормально-открытый. Он взводится ручным способом. Для его работы не требуется напряжение. Когда срабатывает детектор, следует электрический сигнал, и клапан закрывается. Обозначение клапана — «NA».
  2. Нормально-закрытый. Его взведение аналогично. Но необходимо электричество. Он всегда работает под напряжением. По импульсу от устройства напряжение исчезает, происходит закрытие клапана.

Для бытовых задач оптимально использовать первый вид. Ведь при сбоях с электричеством его функциональность никак не пострадает.

Что делать при утечке газа?

Если в помещении сильно пахнет газом, то вполне естественная реакция обывателя — паника. А в таком состоянии сложно сразу сообразить, куда нужно звонить и что делать, если в квартире пахнет газом.

Но, учитывая информацию, изложенную выше, становится ясно, что обнаружившему утечку нужно выполнить два главных действия, препятствующих детонации топлива: не допустить образования искры, которая может спровоцировать взрыв и максимально снизить концентрацию газа в помещении.

Чтобы воплотить эти жизненно важные задачи, необходимо сохранять хладнокровие и сделать следующие шаги.

  1. Отключить все газовые приборы и перекрыть подачу газа краном, если есть такая возможность.
  2. Открыть окна для обеспечения притока воздуха и выхода газа наружу. Сильный сквозняк – главное оружие против загазованности, поэтому распахивать рамы нужно не только в помещении, где произошла утечка, но и в комнатах, расположенных в противоположной части квартиры.
  3. Покинуть жилье и, находясь в подъезде, обесточить квартиру, отключив питание в щитке.
  4. Позвонить в аварийную газовую службу по номеру 104 или 04 либо по единому номеру вызова экстренных служб – 112.

Проводя эти меры, прислушивайтесь к себе и контролируйте собственное состояние.

Если же вы только зашли в подъезд и услышали запах газа, рекомендуем ознакомиться с подробным алгоритмом действий при утечке газа в подъезде.

Отравление газом может привести к потере сознания, поэтому старайтесь меньше вдыхать загазованный воздух и как можно скорее уходите из помещения

Чтобы предотвратить образование роковой искры, нужно знать, чего категорически нельзя делать, если вы почувствовали запах газа.

Эти манипуляции помогут снизить уровень концентрации газа в квартире:

  1. Не пользуйтесь спичками или зажигалкой в загазованном помещении и возле него.
  2. Не включайте свет и бытовую технику.
  3. Не выключайте уже работающие приборы. Искра продуцируется в момент начала подачи тока и в момент прекращения. Поэтому вытаскивание штекера работающего телевизора из розетки в помещении с утечкой газа является вполне опасным поступком. Уже горящая лампочка спровоцирует взрыв с меньшей вероятностью.
  4. Если место, в котором образовалась утечка, горит, ни в коем случае не пытайтесь погасить пламя.
  5. Не пытайтесь самостоятельно обнаружить место утечки. Во-первых, это ничего не даст, так как восстановлением сети и предотвращением аварии должна заниматься газовая служба. Во-вторых, находиться в квартире в этот момент опасно.

Также важно не звонить на горячую линию из загазованного жилья: работа мобильного или стационарного телефона тоже может стать источником искры. Используйте смартфон уже на улице

Важно устанавливать датчики утечки газа в помещениях, где используется газовое оборудование. Подобный сенсор оповестит владельцев жилья об аварии еще до того, как концентрация газа достигнет опасных значений. Если в квартире находятся люди без сознания, алгоритм действий будет несколько иным

Жизненно важной остается скорость: никому нельзя оставаться в помещении длительное время

Если в квартире находятся люди без сознания, алгоритм действий будет несколько иным

Жизненно важной остается скорость: никому нельзя оставаться в помещении длительное время

Помните, что метан не слишком токсичен. Однако при его возгорании образуется угарный газ, отравление которым очень опасно и может привести к летальному исходу.

Алгоритм действий при наличии пострадавших без сознания следующий:

  1. Перед проникновением в квартиру, находясь на лестничной площадке, наберите полную грудь воздуха и задержите дыхание.
  2. Войдите в жилье и не закрывайте входную дверь.
  3. Откройте окна, после чего быстро уносите потерпевшего из квартиры. В холодное время года в прихожей могут оставаться теплые вещи, постарайтесь захватить верхнюю одежду пострадавшего с собой.
  4. Вынесите близкого из подъезда, вызовите аварийную газовую службу и «скорую» для близкого. При необходимости проведите реанимационные мероприятия.
  5. Если в подъезде чувствуется сильный запах газа, откройте дверь в парадный и окна. Если последние не открываются, их можно разбить, чтобы создать необходимый уровень тяги для ускорения вывода газа наружу.
  6. Если в квартире остался кто-то еще, отдышитесь и, по максимуму набрав в легкие воздуха, возвращайтесь за родственником.

Помогая дорогому человеку, не стоит забывать о себе. Если чувствуете недомогание и теряете сознание, немедленно покидайте квартиру, доверив спасение близкого профессионалам.

В бессознательном состоянии вы не сможете никому помочь и лишь усугубите трагедию, не успев оповестить аварийную службу о случившемся.

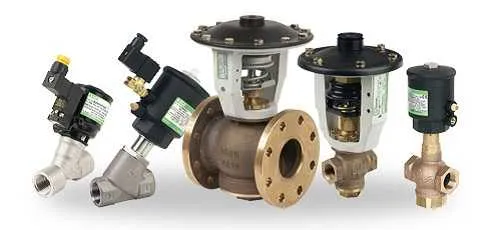

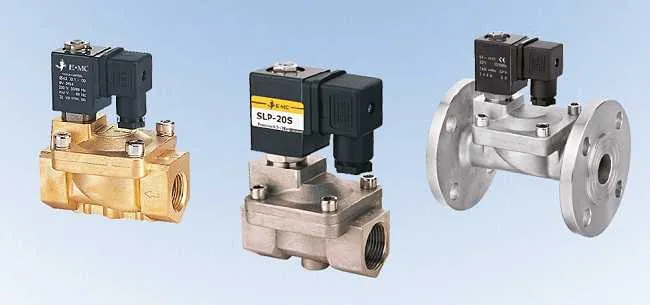

Классификация электромагнитных клапанов в зависимости от особенностей устройства

Электромагнитные клапаны отличаются значительным разнообразием конструктивных особенностей, в связи с чем существует обширное поле для классифицирования.

Они различаются по рабочей среде, используемой в системах, где устанавливают устройства:

  • воде;
  • воздуху;
  • газу;
  • пару;
  • топливу, например, бензину.

В сложным условиях, где есть вероятность возникновения ЧС, применяют взрывозащищенные модели клапанов

Состав рабочей среды и особенности помещения определяют особенности исполнения:

  • обычного;
  • взрывозащищенного. Приспособления такого рода принято устанавливать на объектах, которые относятся к взрывопожароопасным.

По особенностям управления существует разделение электромагнитных клапанов на устройства:

  • прямого действия. Это наиболее простая конструкция, для которой характерны надежность и быстродействие. В ней нет пилотного канала. При мгновенном подъеме мембраны происходит открывание устройства. В отсутствие действия магнитного поля происходит опускание подпружиненного плунжера, прижимающего мембрану. Клапану прямого действия не требуется минимального перепада давления, он создает необходимое воздействие на шток золотника благодаря тяговому усилию катушки, расположенной вверху устройства;
  • имеющие мембранное (поршневое) усиление. В отличие от устройств прямого действия ими используется для функционирования как дополнительный поставщик энергии сама транспортируемая среда. У таких клапанов два золотника. Предназначением основного золотника является непосредственно перекрывать отверстие, для размещения которого отведено седло корпуса. Управляющим золотником перекрывается разгрузочное отверстие (отверстия), через которое сбрасывается давление с полости над мембраной (поршнем). Это приводит к подъему основного золотника и открытию основного прохода.

По местоположению запорного механизма в момент, когда катушка находится в обесточенном состоянии, принято разделять так называемые пилотные устройства, как относящиеся к определенному типу:

  • нормально закрытому (НЗ). У клапанов НЗ при обесточенном состоянии соленоида проход для рабочей среды закрыт. То есть, статичное положение предполагает отсутствие напряжения на соленоиде, закрытое состояние приспособления. Ввиду разницы в значениях диаметра между пилотным и перепускным каналами в пользу первого происходит понижение давления над мембраной. Разницей давлений обеспечивается подъем мембраны (поршня) и открывание клапана, остающегося в таком положении, пока на катушку подается напряжение;
  • нормально открытому (НО). Напротив, в клапанах, относящихся к нормально открытому типу, при пребывании катушки в обесточенном состоянии рабочая среда может совершать перемещение по проходу в заданном направлении. Поддерживая клапан НО закрытым, следует обеспечить постоянную подачу напряжения на катушку.

Нормально закрытый клапан перекрывает подачу рабочей среды в обесточенном состоянии

Существуют также модели устройства, в которых предусматривается при подаче на катушку управляющего импульса переключение с открытого положения на закрытое и в обратном направлении. Такой электроклапан получил наименование бистабильного. Для обеспечения функционирования такое соленоидное устройство нуждается в наличии перепада давления и источника постоянного тока. В зависимости от количества трубных соединений принято называть электромагнитные клапаны:

  • двухходовыми. У таких устройств по одному впускному и выпускному трубному соединению. Двухходовые устройства бывают как НЗ, так и НО;
  • трехходовыми. Оснащены тремя соединениями и двумя проходными сечениями. Могут выпускаться как НЗ, НО или универсальные. Трехходовые клапаны используют для поочередной подачи давления/разрежения к распределительным клапанам, цилиндрам с односторонним действием, автоматическим приводам;
  • четырехходовыми. Четырьмя-пятью трубными соединениями (одним — для давления, одним-двумя – для разрежения, двумя – для цилиндра) обеспечивается работа двусторонне-действующих цилиндров, автоматических приводов.

Заключение

Газовые датчики применяются в промышленности и жилых помещениях для контроля опасной загазованности, а в автомобилестроении — для контроля уровня газа в топливном баллоне.

Самые простые датчики утечки только подают светошумовой сигнал тревоги. Более продвинутые модели перекрывают газопровод, отсылают сообщение на телефон и пульт пожарной охраны, включают вентиляцию и дымоудаление.

В зависимости от типа контролируемых газов сигнализатор размещается под потолком либо практически у пола. Датчик CO устанавливается на высоте человеческого роста или под потолком (в случае комбинированного устройства). В котельных по требованию нормативных документов устанавливается полноценная система контроля загазованности.

Датчик уровня газа необходим для удобства водителя. При помощи шланга-удлинителя и выносного сигнализатора монтируется на приборной панели либо другом удобном месте в кабине. Наиболее распространенной является система ГБО 4 поколения, так как большинство процессов управляется электроникой, а подключение сигнализатора может произвести человек без специальных навыков.

Нужно ли ставить датчики утечки газа?


Да, ставить датчики утечки газа рекомендуется во всех помещениях, где используется газ. Это важная мера безопасности, которая позволяет обнаруживать утечки газа на ранней стадии и принимать необходимые меры для предотвращения опасных ситуаций, таких как пожары или взрывы.

Датчики утечки газа могут быть установлены как в жилых, так и в коммерческих помещениях, где используются газовые котлы, плиты, обогреватели, водонагреватели и другое оборудование. Эти датчики работают по принципу обнаружения газа в воздухе и извещения о его наличии. Некоторые датчики также могут иметь функции автоматического отключения газа или предупреждения в случае обнаружения утечки.

Кроме установки датчиков утечки газа, необходимо регулярно проводить технические обслуживания и проверять газовое оборудование на наличие повреждений и утечек. Также важно соблюдать правила эксплуатации газового оборудования и не допускать необоснованных изменений в его конструкции и параметрах.

Видео. Как установить систему контроля загазованности в квартире?
