Расшифровка обозначений цвета проводов на электросхемах

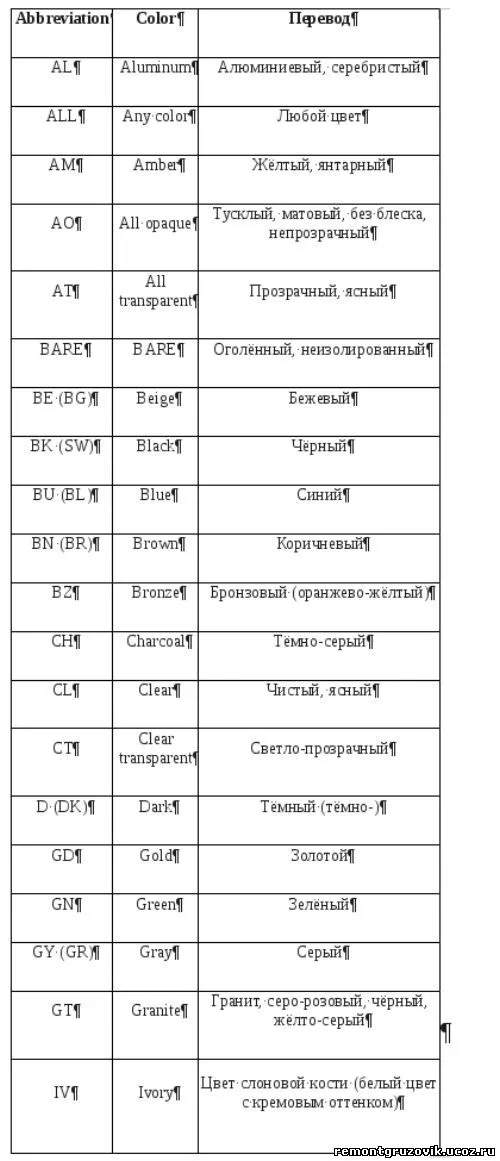

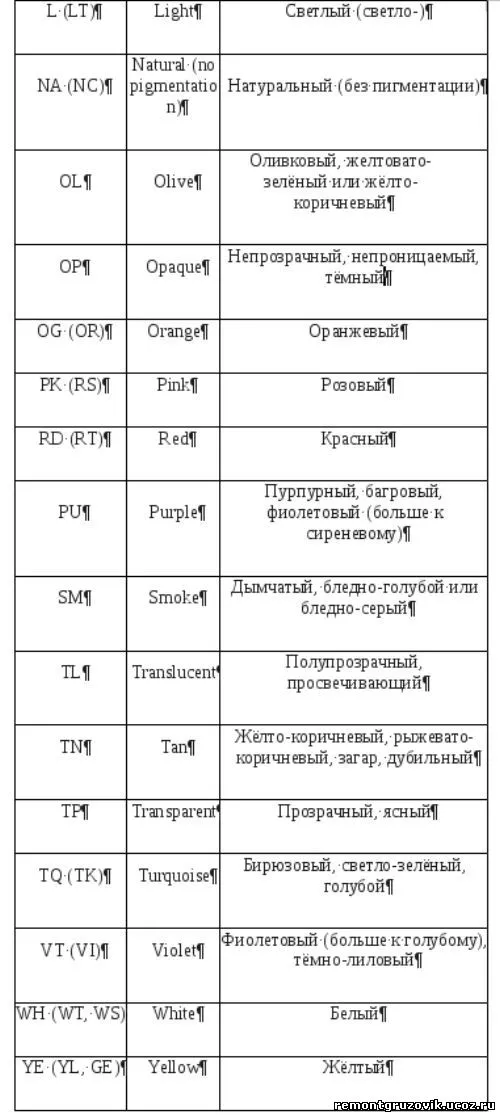

В первой колонке указаны аббревиатуры (или возможные сокращения), во второй — полное название цвета, а в третьей — перевод на русский язык. Если вас интересует информация об обозначении цветов проводов, эта таблица может быть полезной для вас.
В (BLACK) Черный
О (ORANGE) Оранжевый
Br (BROWN) Коричневый
Р (PINK) Розовый
G (GREEN) Зеленый
Dg (DARK GREY) Темно-серый
YGR Ядовито-зеленый
R (RED) Красный
Gr (GRAY) Серый
V (VIOLET) Фиолетовый
L (BLUE) Синий
W (WHITE) Белый
Lg (LIGHT GREEN) Светло-зеленый
Y (YELLOW) Желтый
Sb Бесцветный
Tr (TRANSPARENT) Прозрачный
Обозначение на электросхемах Филдера мест автомобиля.
АА Переднее правое крыло
АВ Чашка левой стойки
СЕ Левая передняя часть блока цилиндров
CF Левая задняя часть блока цилиндров
CG Левая нижняя часть блока цилиндров
СН Левая верхняя часть блока цилиндров
DI Переднее левое крыло
FL Правая защитная панель
FM Кронштейн приборной панели
FN Кронштейн приборной панели
FO Кронштейн приборной панели
LP Правая задняя четверть кузова
LQ Левая задняя четверть кузова
СС Левая передняя часть блока цилиндров
CD Левая задняя часть блока цилиндров
СЕ Левая передняя часть блока цилиндров
CF Левая задняя часть блока цилиндров
CG Левая нижняя часть блока цилиндров
СН Левая верхняя часть блока цилиндров
DI Переднее левое крыло
EK Блок цилиндров
FL Правая защитная панель
FM Кронштейн приборной панели
FN Кронштейн приборной панели
FO Кронштейн приборной панели
LP Правая задняя четверть кузова
LQ Левая задняя четверть кузова
LR Левая задняя четверть кузова
LS Нижняя задняя панель
ОТ Задняя дверь
PU Правая задняя четверть кузова
Как расшифровывается провода?
Провода, используемые в электрических схемах и электрической проводке, обычно обозначаются определенными цветами или буквенно-цифровыми обозначениями, которые помогают идентифицировать их функциональное назначение. Вот некоторые общие обозначения проводов:
- Цветовое обозначение. В разных странах могут использоваться различные цвета проводов, но в общем следующие цвета широко распространены:
-
Красный провод обычно используется для подключения электрических цепей с положительным напряжением.
-
Черный провод обычно используется для подключения электрических цепей с отрицательным напряжением.
-
Белый или серый провод обычно используется для подключения нулевого провода.
-
Зеленый или желтый провод обычно используется для подключения заземления.
- Буквенно-цифровое обозначение. Кроме цветовых обозначений, провода могут быть обозначены буквами и цифрами в соответствии с их функциональным назначением. Обычно используются следующие обозначения:
-
L — фазный провод (Line)
-
N — нулевой провод (Neutral)
-
PE — провод заземления (Protective Earth)
-
T — провод для подключения термостата
-
C — провод для подключения конденсатора
-
S — провод для подключения переключателя (Switch)
-
R — провод для подключения реле
Это лишь некоторые примеры буквенно-цифровых обозначений, которые могут использоваться для проводов. В каждой конкретной ситуации может быть свой набор обозначений, поэтому важно тщательно изучить документацию и схемы, чтобы правильно расшифровать провода.
