Опасность возгорания при коротком замыкании, электрическая травматизация от нагрузки на корпусы бытовых приборов – все эти риски, как указано в «Правилах Устройства Электроустановок», требуют защиты путем внедрения специальных устройств в домашнюю электрическую цепь.
Принцип работы и устройство дифавтомата
В диэлектрическом корпусе, состоящем из двух частей, расположены отдельно друг от друга элементы УЗО и автоматического выключателя каждый в специально отведенном месте. Принципиальная схема как работает типовой дифференциальный автомат представлена на изображении:
Модульный блок автоматического выключателя состоит из теплового и электромагнитного расцепителей. Биметаллическая пластина теплового расцепителя срабатывает от нагрева током перегрузки, а сердечник соленоида электромагнитного расцепителя своим движением размыкает цепь при наличии короткого замыкания.
Другой модульный блок отслеживает появление токовой нагрузки, с выполнением задач, решаемых УЗО. Основным его элементом является дифференциальный трансформатор, в котором при нормальном рабочем режиме ток первичной обмотки равен току вторичной (отличие только в векторе направления). При прикосновении человека, например, к проводнику с нарушенной изоляцией, часть тока не будет возвращаться через вторичную обмотку, а будет уходить через человека в землю. На ней, вследствие изменения магнитного потока будет индуцироваться напряжение, которое при достижении определенной величины подает сигнал на размыкающее реле.
Токовые расцепители
В дифференциальном автомате имеется три токовых расцепителя, действующих от превышения каких-либо значений тока, и механический, который осуществляет включение/отключение автомата за счет давления на внешний рычаг. Действие дифавтомата как раз и основывается на работе этих расцепителей.
Электромагнитный
Электромагнитный расцепитель по сути является соленоидом. Принцип действия заключается в следующем. Когда проходящий через катушку ток превышает определенное пороговое значение, магнитный сердечник втягивается, давит на рычаг, тот освобождает пружину, которая мгновенно разъединяет контакты.
Это пороговое значение называется током отсечки. Такой тип защиты мгновенного действия используется для предохранения от короткого замыкания.
По превышению отсечки в сравнении с номинальным током, дифференциальные автоматы делятся на несколько классов. Наиболее распространенные: В (3-5 кратное превышение от номинала), С (в 5-10 раз), D (в 10-20 раз больше номинала).
Тепловой
Тепловой расцепитель представляет собой биметаллическую пластину, обвитую изолированным проводом. При длительном превышении номинального тока провода греются, нагревают пластину.
При достижении определенной температуры пластина изгибается и давит на рычаг, который освобождает предохранительную планку. Та в свою очередь позволяет пружине разомкнуть контакты. Здесь проявляется тепловое действие тока.
Расцепитель настроен таким образом, что начинает срабатывать при превышении номинала в 1,2 раза. При таком превышении он может сработать, примерно, через час.
Если превышение больше, то срабатывание происходит значительно быстрее. Такая защита не позволяет отключаться автомату при запуске электродвигателя, когда кратковременные пусковые токи в несколько раз превышают номинальный. Ее еще называют защитой от перегрузок.
Дифференциальный
Расцепитель дифференциального типа срабатывает при различии тока, проходящего через нулевой и фазовый проводники свыше определенного значения, называемого током уставки или отключения.
Он состоит из измерительной части (трансформатора тока) и исполнительной (поляризационного реле).
Выводы вторичной обмотки подсоединяются к управляющим контактам поляризованного реле. При наведении в ней электродвижущей силы, реле размыкает контакты дифференциального автомата.
При отсутствии токов утечки суммарное поле будет равно нулю, и во вторичной обмотке ток не наведется. Если нарушается изоляция проводников или человек случайно касается оголенного провода находящегося под напряжением, возникает разность токов в фазном и нулевом проводниках.
Это приводит к наведению ЭДС во вторичной обмотке, которая посредством поляризованного реле размыкает контакты дифференциального автомата.
Для защиты человека от электротока применяется уставка 10 мА или 30 мА. Для предотвращения пожара от повреждения изоляции уставка обычно составляет 100 мА или 300 мА.
В дифавтомате все расцепители действуют на один и тот же рычаг сложной формы, только точки приложения разные. Рычаг освобождает планку, удерживающую размыкающую пружину.
Основные технические характеристики
Чтобы не ошибиться в выборе дифавтомата следует ориентироваться в основных технических характеристиках. Они представляют разновидности параметров, относящихся как к автоматическим выключателям, так и к УЗО.
- Номинальное или рабочее напряжение для однофазной или трехфазной сетей.
- Рабочий ток, при его величине защитное устройство способно работать длительное время.
- Ток мгновенного срабатывания электромагнитного расцепителя. «Время-токовые» характеристики дифавтоматов зависят от конструкции автоматического выключателя устройства, имеют в основном виды В, С, и Д.
- Дифференциальный ток утечки — показывает величину, при которой устройство защиты сработает на отключение цепи.
- Диф реагирует на определенный характер источника тока, который может быть синусоидальным, пульсирующим или постоянным.
- По принципу работы исполнительного механизма УЗО на дифах он может быть электронный или электромеханический.
- Дифы выполняют с разными задержками срабатывания. Защитные аппараты на вводе имеют выдержку времени большую, чем установленные после вводных. Такая селективность создает возможность последним отработать защитное отключение.
- В конструкцию большинства дифов заложена проверка УЗО на работоспособность, зачем собственно находится кнопка «ТЕСТ».
Как подключить устройство?
Перед тем как подключить дифавтомат, стоит разобраться с типом электрической проводки.
Здесь возможны следующие варианты:
- Тип сети — однофазная или трехфазная. В первом случае номинальное напряжение составит 220 Вольт, а во втором — 380.
- Наличие заземления — существуют сети с заземлением или без него.
- Место для монтажа. Чаще всего АВДТ устанавливается в квартире, но возможен монтаж на каждую отдельную группу проводников.
С учетом рассмотренных условий необходимо определиться, как подключать защитный аппарат. Стоит помнить, что дифавтомат может иметь ряд конструктивных отличий.
Рассмотрим основные способы подключения в щитке:

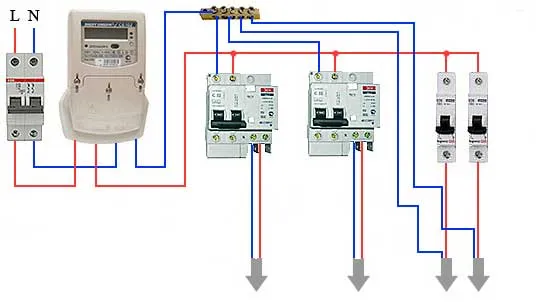

- Простейший вариант. Популярный способ — установка одного дифференциального автомата, который защищает всю цепочку. При выборе такого варианта желательно покупать дифавтомат с большим номинальным током, чтобы учесть нагрузку всех потребителей в квартире. Главный минус схемы заключается в сложности поиска места повреждения при срабатывании защиты. По сути, проблема может скрываться на любом из участков проводки.

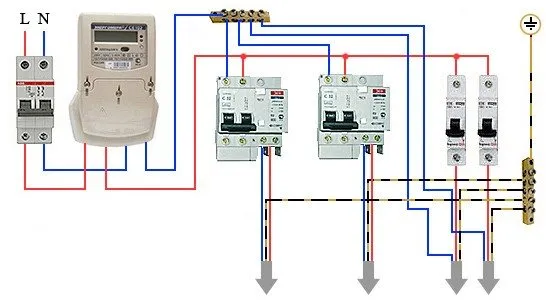

- Надежная защита. Это улучшенный вариант подключения защитного аппарата, благодаря применению которого удается повысить надежность сети и упростить задачу поиска повреждения. Особенность заключается в монтаже отдельного дифавтомата на каждую группу проводов. Следовательно, защитный аппарат будет работать только в той ситуации, когда проблема возникнет на контролируемом участке цепи. Другие участки продолжат работать в обычном режиме. В отличие от прошлой схемы, найти неисправность в случае КЗ, появления утечки или перегрузки в сети много проще. Но имеется и недостаток — большие финансовые затраты, связанные с необходимостью покупки нескольких дифавтоматов.
- Схема без заземления. Рассмотренные выше варианты подключения дифавтомата подразумевают наличие защитной «земли». Но в некоторых домах или на дачном участке контур заземления отсутствует вовсе. В таких сетях применяется однофазная сеть, где присутствует только фаза и «ноль». В этой ситуации защитный аппарат (АВДП) подключается по другому принципу.

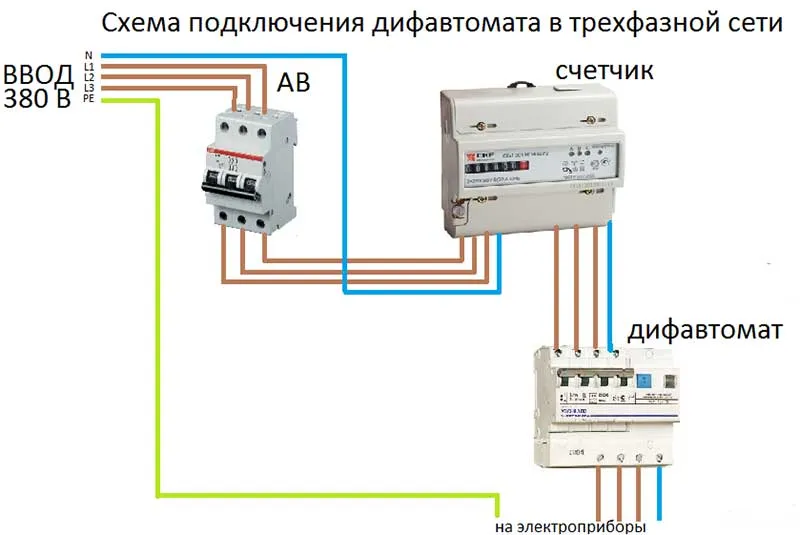

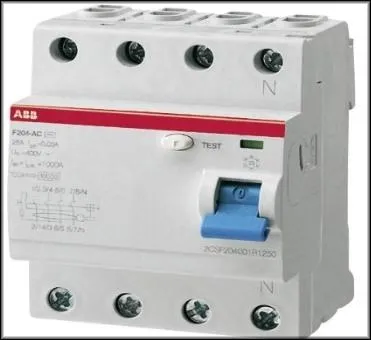

- Схема для 3-х фазной сети. В случаях, когда требуется монтаж дифференциального аппарата в цепи тремя фазами (например, в современной квартире, в доме или в гараже), требуется соответствующий АВДП. Принципа построения здесь такой же, как и в прошлом случае. Разница в том, что на входе и на выходе нужно подключать четыре жилы.
Маркировка

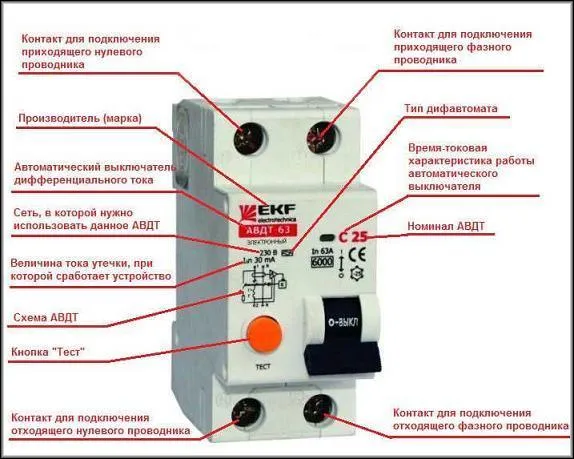

На изображении представлены основные буквенные и цифровые обозначения, которые присутствуют для маркировки большинства дифавтоматов.
На изображении автоматический выключатель дифференциального тока обозначается аббревиатурой АВДТ 63, где цифрами указан номинальный ток устройства 63 А. Сверху указан бренд производителя. Внизу — тип конструктивного исполнения УЗО (здесь электронное).

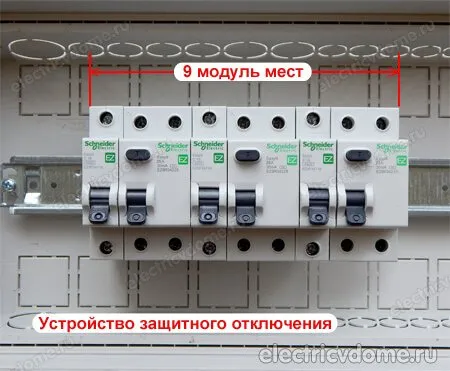

Кто занимает больше места в щите узо или авдт
Представим, что у вас в квартире установлен небольшой распределительный щиток, который забит под завязку, электропроводка разбита по группам, каждая группа питается от своего аппарата защиты (автомата). Возникает необходимость добавить еще парочку устройств в электрощит. Как это сделать? Конечно, можно заменить щиток на более просторный, но не все захотят это делать, особенно если ремонт уже закончен. Поэтому в имеющемся щитке остается лишь «жонглировать» модульными устройствами.

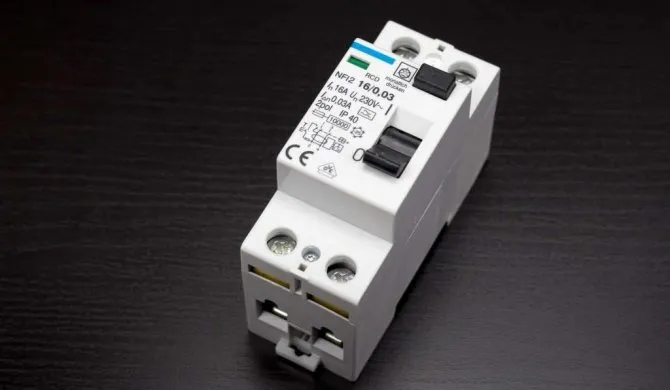

Вы все прекрасно знаете, что УЗО не имеет встроенной защиты от сверхтоков и поэтому его нужно защищать автоматами, соответственно, с каждым таким устройством дополнительно нужно устанавливать автоматический выключатель. Давайте посчитаем, сколько такой дуэт занимает места в щитке: устройство защитного отключения занимает два модуль-места, автомат одно модуль-место. Итого выходит если в качестве защиты использовать УЗО то в щите как минимум будет занято три модуль-места.

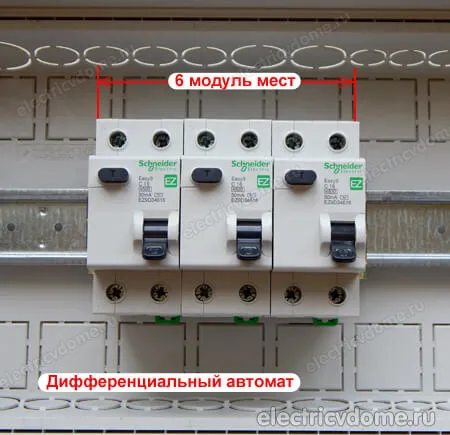

Если же вместо УЗО мы будим использовать «дифавтомат», то место в щитке можно немного сэкономить, так как дифференциальный автомат занимает два модуль-места. Теперь можно подсчитать, сколько запланировано отходящих линий, и сколько можно установить в щиток модулей.
Например, имеется три группы розеток: спальня, кухня, ванная. Для питания на каждую группу устанавливаем автомат С16 (А) и УЗО 25 (А), 30 (мА). Все это дело занимает 9 модуль-мест. Если для каждой группы, установить дифавтомат АВДТ на С16 (А), 30 (мА), то занято будет уже 6 модулей.
Но прогресс как говориться не стоит на месте и на сегодняшний день в продаже имеются одномодульные дифавтоматы. Что из себя представляет такое устройство. По своему функционалу и назначению они идентичны обычным АВДТ т.е. включает в себя УЗО и автомат но размещено все это дело уже в одномодульном корпусе. Поэтому в распределительных щитках уже можно монтировать в несколько раз больше АВДТ, чем это было возможным до этого.
Нештатные варианты проверки
Следует обозначить, что проверка не касается автоматических выключателей, распространяется только на устройства, реагирующие на утечку тока (УЗО). Для проверки на перегрузочные токи и короткое замыкания нужен лабораторный вариант, в условиях дома это сделать невозможно.
Кроме штатного, с помощью кнопки, существуют другие способы, как проверить дифавтомат.

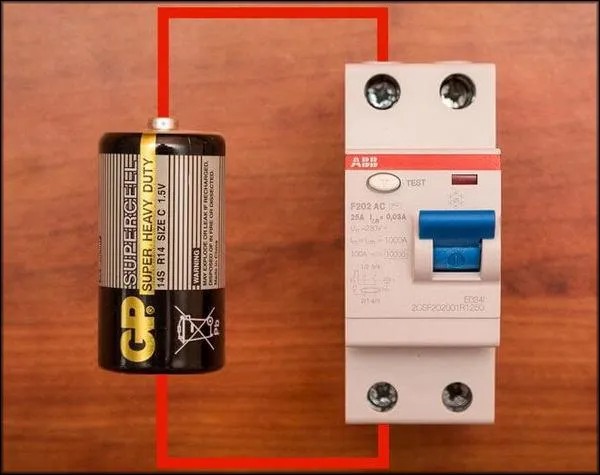

- Проверить дифференциальный автомат обычным способом с помощью батарейки. Схема подключения простая: плюсовой контакт батарейки соединяется со входным контактом, минусовой с выходным:

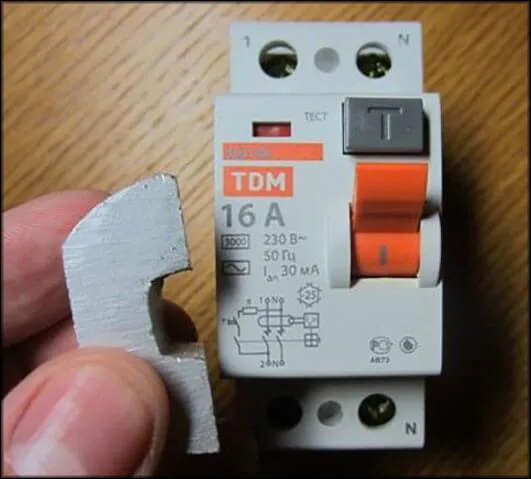

- Проверка на работоспособность магнитом. Следует приблизить магнит к взведенному АВДТ — устройство дифференциальной защиты должно его отключить.
Важно: УЗО должно работать под действием электромагнитного поля, для электронного устройства такой принцип проверки не подойдет.
- Подобранным по величине сопротивлением. Сопротивление, которое подключается между розеткой и устройством заземления, определяется с помощью известного в электрике закона Ома R = U/I, где U — входное напряжение (220 В или 380 В), I — ток утечки, указанный на дифавтомате. Рассчитанное, таким образом, сопротивление вызовет ток утечки, при котором он выбивает дифавтомат . Включив последовательно в цепь мультиметр, выставив режим работы на «амперметр», можно проконтролировать показания тока цепи.

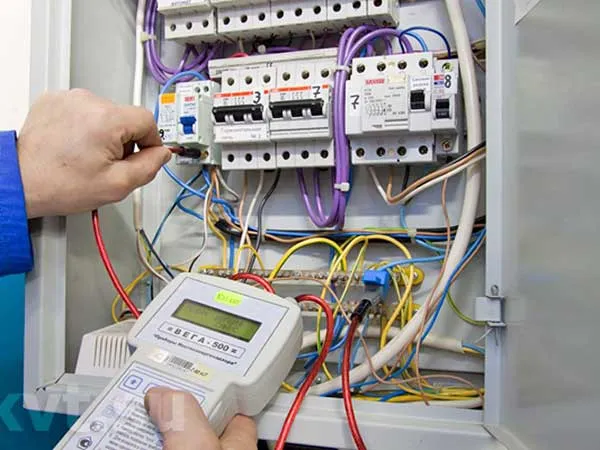

- Электронные устройства. Применение многофункциональных электронных измерительных приборов с подключением через розетку позволяют проверить сразу несколько параметров дифавтомата. Помимо определения работоспособности можно выяснить время срабатывания, убедиться, в правильности значения тока утечки, указанного на корпусе защитного устройства. Однако для дома это будет дорогое удовольствие.
По каким причинам может сработать дифавтомат?
В процессе эксплуатации защитного устройства важно понимать, в каких случаях оно может сработать.
С учетом этих нюансов стоит принимать решение о причине проблемы (короткое замыкание, ток утечки и прочие).
Рассмотрим каждый из вариантов более подробно:
Срабатывание без нагрузки.

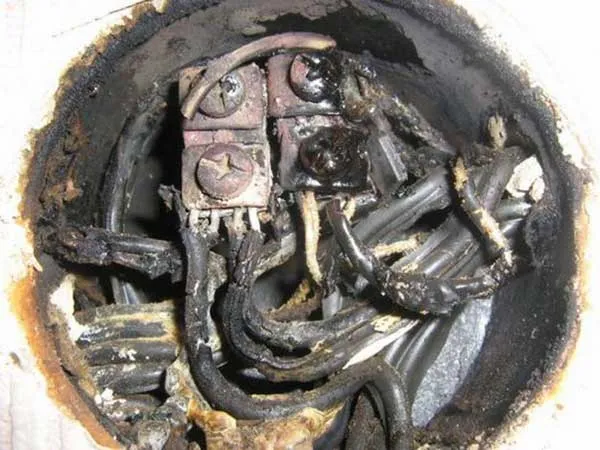

В старых домах с плохой проводкой имеют место серьезные проблемы с изоляцией.
Последняя изношена и высок риск появления токов утечки, величина которых может меняться с учетом многих параметров — наличия рядом животных уровня влажности и так далее.
В такой ситуации АВДП может срабатывать ложно.
Причиной проблемы может быть:
- Поврежденная изоляция;
- Наличие скруток;
- Просчеты в расположении распредкоробок;
- Электрофурнитура.
Для выявления причины требуется ревизия проводки. Начинать необходимо с диагностики места повреждения.
Например, если дифавтомат выбивает при включении лампочки, проблему необходимо искать в осветительной цепи.
Если АВДП срабатывает после подключения какого-то либо устройства в розетку, стоит убедиться, что это устройство исправно.
При замыкании «нуля» и «земли».
Если по какой-либо причине провода N и PE касаются друг друга, высок риск срабатывания дифференциального автомата. Распространенные места замыканий — в распредкоробке или в коробе под розетку.
Логика срабатывания построена на принципе действия устройства. Если «ноль» и «земля» объединены, ток разделяется между двумя проводниками. Соответственно, в дифтрансформаторе нет равенства токов, и он воспринимает этот факт, как утечку.
С проблемой часто сталкиваются начинающие мастера, которые не имеют должного опыта в вопросе обслуживания дифавтомата.
- В момент включения нагрузки. Если АВДП работает при подключении нагрузки, проблему необходимо искать в изоляции. Использовать проводку при такой неисправности небезопасно, поэтому рекомендуется вызвать специалиста и разобраться с проблемой. Если же ее игнорировать, высок риск попадания под напряжение кого-либо из членов семьи или возникновения пожара.
- При скачках напряжения. Логика дифавтомата построена таким образом, что отключение может происходить в случае повышения напряжения. Правда, такой опцией обладают не все устройства, а только имеющие электронную схему. Кроме того, защита может работать при КЗ внутри потребителя, ведь дифавтомат умеет отключаться при таком виде аварии.

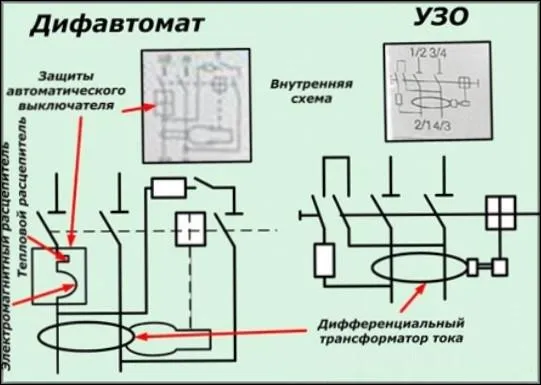

Обозначение дифавтомата в условном виде на однолинейной схеме
«Правила технической эксплуатации электроустановок потребителей» регламентируют создание технической документации максимально удобной в работе. Одной из них является однолинейная схема в упрощенном виде отображающая соединения силовых линий, распределительных пунктов и расположение других электрических элементов. Так вот, обозначения дифавтомата на схеме, соответствующего нормативной документации нет. С молчаливого согласия пользователей они обозначаются следующим образом:
Буквенное обозначение дифференциального автомата на схеме — в виде латинских букв QF.
Безопасность – это важно
При проектировании и прокладке низковольтной электрической сети одной из главных задач для специалистов является защита от коротких замыканий и обеспечение максимального уровня безопасности.
Для ее решения применяются специальные устройства, одним из которых является дифференциальный автомат (дифавтомат).
Ниже рассмотрим следующие вопросы:
- Что это за изделие?
- Для чего применяют, и какие виды дифавтоматов бывают?
- Из каких элементов он состоит, и как работает?
- Как расшифровать обозначения и подключить дифавтомат?
- В чем причины срабатывания?
Критерии выбора
Основным критерием как подобрать дифатомат для квартиры будет способность его обеспечить потребляемую энергию всеми электроприборами. Как выбрать дифавтомат по мощности, достаточно ли одного или установить несколько покажет расчет расхода электричества домашними электроприборами с учетом реального времени их работы. В качестве исходных данных можно воспользоваться информацией из технических паспортов или рассчитать по данным обозначенным на корпусе приборов.
Кроме варианта, связанного с расчетами, можно измерить мощность бытового электрического устройства с помощью энергометра. Для чего его включают в розетку, а к нему подключают сам прибор. Трудоемким, но простым будет включение по одному прибору в работу на час. Сняв показания с электросчетчика, получим нужную информацию. Выбираете АВДТ с техническими характеристиками соответствующими расчетным данным.
Высокую надежность работы дифавтоматов гарантирует принадлежность к бренду, завоевавшему доверие потребителей безупречным качеством своей продукции.
Из зарубежных производителей можно выделить: шведско-швейцарскую АВВ, французские LeGrand, Schneider Electric, немецкий Siemens и другие.
Среди российских производителей, по качеству уступающим представленным выше, следует отметить бренды КЭАЗ, IEK, DEKraft и другие.
Дифавтомат какой фирмы выбрать поможет изучение рейтингов, которые есть в интернете.
Особенности монтажа

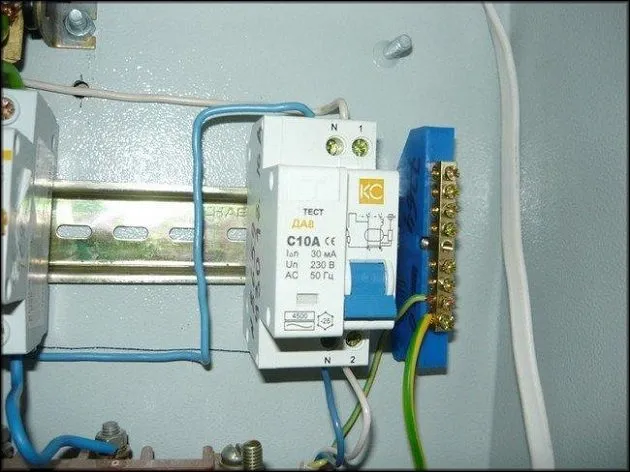

Монтаж и подключение дифавтомата производится в соответствии со схемой электропроводки в помещении.
При подключении необходимо учесть некоторые нюансы, несоблюдение которых может привести к некорректной работе прибора и небезопасности всей электроустановки в целом.
В верхней части устройства находятся вводные клеммы. Фазу и нуль обязательно нужно подавать на них, иначе будет отсутствовать питание дифавтомата и работать он не сможет. Нагрузка подключается к нижним клеммам устройства. Менять этот порядок недопустимо.
Нагрузка или вся группа подключается именно к выводным клеммам дифавтомата. Если, к примеру, нулевой контакт подключить от общей шины, минуя прибор, то дифавтомат будет всегда выключаться при включении нагрузки, так как будет происходить утечка тока по нулевой шине.
Нулевой провод группы недопустимо соединять с заземляющим проводником, иначе дифавтомат зафиксирует нагрузку и отключится.
Допускается заземлять корпус нагрузки-электроприбора, если конструктивно он не связан с нулевым контактом. В этом случае отключение дифавтомата произойдет при пробое на корпус еще до касания его человеком.
Если в электроустановке присутствует несколько групп, цепей, защищаемых дифавтоматами, не следует объединять их нулевые проводники. Не следует подключать нулевой и фазный проводник к разным дифавтоматам.
В упрощенном виде правила подключения дифавтомата можно выразить тремя фразами. Сколько проводников вошло в устройство, столько их должно и выйти. Подключать к ним можно нагрузку только в пределах одной группы. Нулевой проводник можно соединять с заземляющим только до дифавтомата.
При правильном выборе параметров дифавтомата и соблюдении требований схемы электропроводки, будет гарантирована безопасность эксплуатации защищаемой электросети, и, как следствие этого, станет безопасным использование электроприборов и оборудования, а срок их эксплуатации до выработки ресурса, существенно увеличится.
Преимущества и недостатки
К положительным характеристикам дифавтоматов необходимо отнести следующие.
- Повышается пожаробезопасность объектов — имеется защита от перегрева электропроводки.

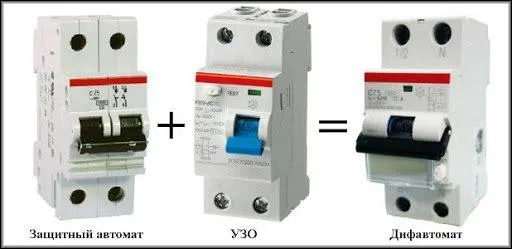

- Отсутствует необходимость установки УЗО, его функции выполняет интегрированное в дифах аналогичное устройство.
- Занимает в щитке на вводе минимальное пространство, одномодульные блоки дифов все компактно монтируются на его DIN-рейку.
- За счет уменьшения контактных групп прост в монтаже.
Имеются у прибора и отрицательные характеристики.
- Многофункциональность создает проблемы в определении причины срабатывания — от короткого замыкания или от тока утечки. Далеко не все дифавтоматы снабжаются специальными индикаторами, назначение которых указывать обозначение критического фактора. Это усложняет нахождение, а следовательно, устранение неисправности поврежденного участка цепи.
- Выход из строя одного из составляющих — автоматического выключателя или УЗО, приводит к замене всего, самого по себе недорогого устройства. Экономически установка раздельно УЗО и защитного автомата более выгодна.
- Следует учитывать, что электронные дифавтоматы утрачивают работоспособность при обрыве нулевого провода. Внимание: при нахождении фазы под напряжением это может привести к удару человека электрическим током. Электромеханический вариант дифавтомата такого недостатка не имеет.
Схемы подключения

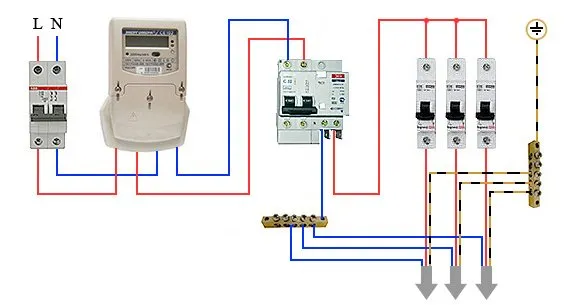

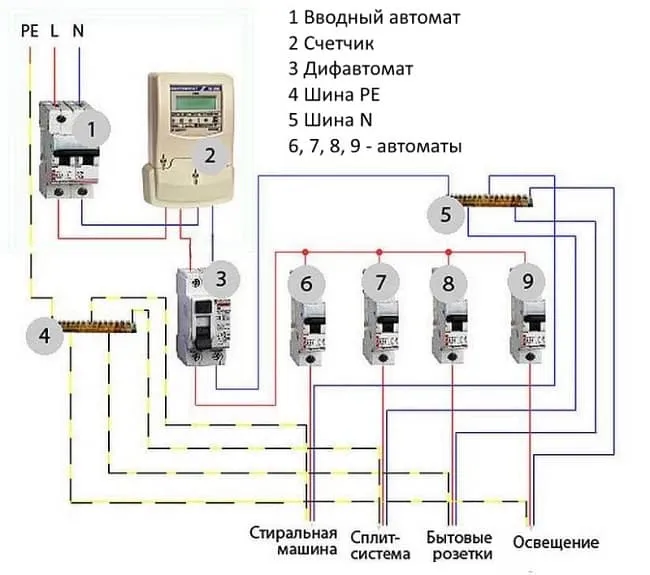

Рассмотрим несколько типовых схем подключения дифавтоматов. Начнем с варианта, где используется один общий электроаппарат.
Подключение по приведенной схеме имеет свои сильные и слабые стороны. Этот вариант наиболее экономный в финансовом плане и позволяет собрать щит с минимальным количеством модулей. Слабая сторона заключается в том, что такая компоновка не позволяет определить, в какой линии происходит утечка тока, вызвавшая срабатывание защиты.

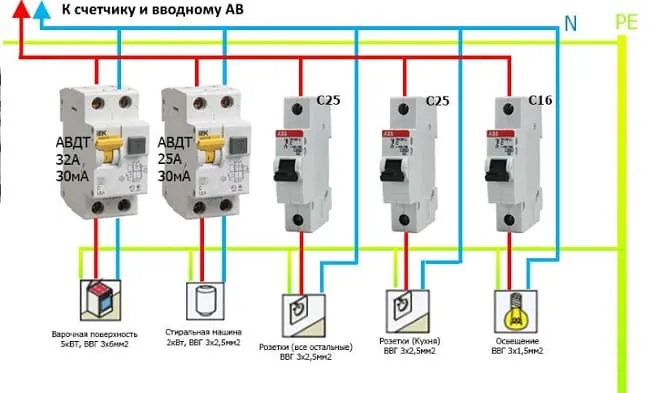

Второй вариант предполагает установку АВДТ на каждую линию, где требуется максимальный уровень безопасности (например, для стиральной машины).
Преимущества такого решения очевидны – при возникновении нештатной ситуации обесточивается только проблемная линия. Что касается недостатков, то к ним можно отнести высокую стоимость реализации проекта (АВДТ стоит дороже связки УЗО и АВ), а также увеличение задействованных модулей в щите.
Наибольший уровень безопасности обеспечивает селективная схема включения, при которой АВДТ устанавливается на общий ввод и на каждую линию. Чтобы обеспечить селективность, в качестве общего устройства должен использоваться электроаппарат с более высоким параметром тока утечки (например, 100 мА) или имеющий метку «S». Это обозначение наносится на приборы, у которых имеется задержка времени срабатывания.
Популярные среди потребителей производители защитных устройств
Количество фирм, предлагающих подобную продукцию на прилавках российских магазинов, неуклонно растет. Однако молодым маркам сложно занять свою нишу на рынке электроприборов. Среди потребителей популярны бренды, которые не первый год производят защитное оборудование и уже успели себя зарекомендовать с хорошей стороны, благодаря качеству и безотказности продукции. Одной из таких марок можно назвать АВВ. Фирма эта давно известна российскому покупателю, к ее продукции люди относятся с доверием. Благодаря этому УЗО и дифавтоматы ABB не залеживаются на прилавках.
Удивляет только ценовая политика итальянцев, которые и производят изделия под этим брендом. Стоимость устройств с практически идентичными характеристиками может значительно отличаться. Для сравнения возьмем 2 дифавтомата ABB с номинальной токовой нагрузкой 16 А и срабатыванием при утечке 30 мА. Цена устройств составляет (по моделям):
- DS901 – 1600 руб.
- DS201 – 5100 руб.
Но в конечном итоге решать, что приобрести, домашнему мастеру.
Электромеханические или электронные – какие лучше?
По аналогии с УЗО, дифавтоматы изготавливают либо с электромеханическим устройством защитного отключения, либо с электронным.
Электромеханическое устройство не требует для работы дополнительного электропитания. Энергия для срабатывания катушки отключения, выводящей дифавтомат из включенного состояния, берется от источника тока утечки. Поэтому дифференциальный трансформатор, регистрирующий эти токи, у электромеханических устройств имеет большие габариты. Его задача: не только почувствовать утечку, но и преобразовать ее небольшую величину в напряжение, достаточную для срабатывания устройства.
Большие габариты трансформатора увеличивают размеры устройства в целом. Поэтому объем, занимаемый ими в щитке, больше, чем у электронных.
Электронные дифавтоматы, помимо датчика тока утечки и отключающей катушки, содержат электронную схему с усилителем сигнала. Небольшой по величине сигнал от датчика увеличивается до амплитуды и мощности, достаточной для работы катушки расцепителя.
Эти дифавтоматы компактнее, а значит ли, что они лучше? На самом деле компактностью их достоинства и ограничиваются. Есть ситуации, в которых этот прибор не поможет.
Подключение защитной автоматики в распределительном шкафу
Решение этого вопроса требует внимательности и аккуратности. Мало знать, как отличить УЗО от дифавтомата. Требуется уметь правильно подключить оба эти устройства. Уважаемый читатель уже наверняка понял, что коммутация УЗО требует дополнительного монтажа АВ, поэтому схема здесь немного сложнее, но не настолько, чтобы в ней невозможно было разобраться. Необходимо сразу оговориться, что для обеспечения надежной защиты обоим устройствам требуется качественное и правильно функционирующее заземление. Стоит внимательно рассмотреть вопрос, как подключить дифавтомат и УЗО.
Кто занимает больше места в щите узо или авдт
Представим, что у вас в квартире установлен небольшой распределительный щиток, который забит под завязку, электропроводка разбита по группам, каждая группа питается от своего аппарата защиты (автомата). Возникает необходимость добавить еще парочку устройств в электрощит. Как это сделать? Конечно, можно заменить щиток на более просторный, но не все захотят это делать, особенно если ремонт уже закончен. Поэтому в имеющемся щитке остается лишь «жонглировать» модульными устройствами.
Вы все прекрасно знаете, что УЗО не имеет встроенной защиты от сверхтоков и поэтому его нужно защищать автоматами, соответственно, с каждым таким устройством дополнительно нужно устанавливать автоматический выключатель. Давайте посчитаем, сколько такой дуэт занимает места в щитке: устройство защитного отключения занимает два модуль-места, автомат одно модуль-место. Итого выходит если в качестве защиты использовать УЗО то в щите как минимум будет занято три модуль-места.
Если же вместо УЗО мы будим использовать «дифавтомат», то место в щитке можно немного сэкономить, так как дифференциальный автомат занимает два модуль-места. Теперь можно подсчитать, сколько запланировано отходящих линий, и сколько можно установить в щиток модулей.
Например, имеется три группы розеток: спальня, кухня, ванная. Для питания на каждую группу устанавливаем автомат С16 (А) и УЗО 25 (А), 30 (мА). Все это дело занимает 9 модуль-мест. Если для каждой группы, установить дифавтомат АВДТ на С16 (А), 30 (мА), то занято будет уже 6 модулей.
Но прогресс как говориться не стоит на месте и на сегодняшний день в продаже имеются одномодульные дифавтоматы. Что из себя представляет такое устройство. По своему функционалу и назначению они идентичны обычным АВДТ т.е. включает в себя УЗО и автомат но размещено все это дело уже в одномодульном корпусе. Поэтому в распределительных щитках уже можно монтировать в несколько раз больше АВДТ, чем это было возможным до этого.
Как выбрать автомат для электропроводки
Автомат для частного дома или квартиры выбирают в зависимости от его характеристик. Они указываются на корпусе устройства. К основным обозначениям относят:
- аббревиатура наименования – АВДТ;
- номинальные параметры тока – С (зависимости времени и тока), число (предельный ток, значение которого нельзя превышать);
- номинальное напряжение для бытовой сети – от 220 до 230 В;
- параметр тока утечки – 30 мА;
- символ, подтверждающий наличие функций АВ и УЗО.
Оптимальный электрический автомат с функциями АВ и УЗО для монтажа в щитке квартиры – однофазный, со значением 220/50. Для частного дома стоит купить трехфазный прибор со значениями 380/3
При покупке также стоит обращать внимание на другие критерии подбора
Ток короткого замыкания
Для сетей освещения стоит выбирать модели с номинальными показателями 10-30 мА. Для одиночных цепей подойдет автомат на 10 мА, для групповой – на 30 мА. Устройства с номинальными параметрами от 100 до 300 мА ставятся на ввод.
Рабочий ток (номинальный)
Номинал – стандартный показатель, который принимает значение 6, 10, 16, 25 и 50 А. При подаче рабочего тока прибор остается включенным. На корпусе прибора эта характеристика имеет маркировку «С» с числовым индексом.
Ток срабатывания
В зависимости от величины тока срабатывания при подключении потребителей дифавтоматы подразделяются на классы:
- В – возможна перегрузка 3-5 раз;
- С – перегрузка происходит 5-10 раз;
- D – питание отключается и включается 10-20 раз.
Электропроводка с малым количеством маломощных устройств требует типа В. Для городской квартиры или дома подойдут автоматические выключатели С-типа. В промышленных цехах лучше устанавливать приборы D-типа.
Селективность
Аналогично УЗО автоматы функционируют по принципу селективности – задержки по времени срабатывания. Поэтому выбор оптимальных автоматов для жилой квартиры должен основываться на избирательности отключения прибора от сети и электродинамике устойчивости защитной системы.

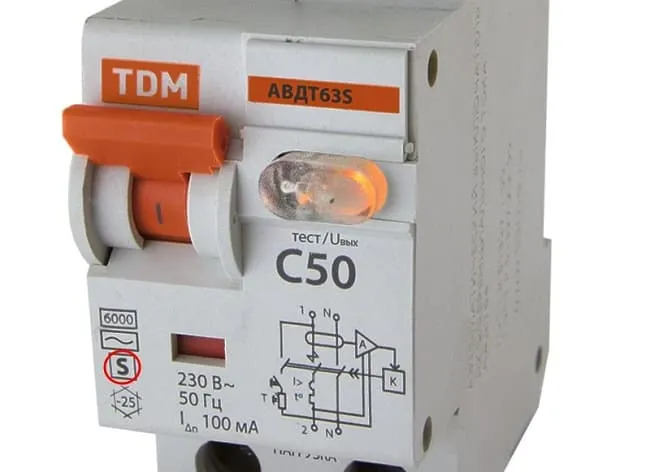

На дифференциальных устройствах бывают два обозначения селективности:
- S – задержка от 200 до 300 миллисекунд;
- G – задержка от 60 до 80 миллисекунд.
Число полюсов
На рынке присутствуют модели:
- 1-полюсные с высокой работоспособностью, рассчитанные на 10 тыс. срабатываний. К ним подключается только кабель, имеющий сечение 25 мм.
- 2-полюсные – подходят для двухпроводных сетей, обеспечивают защиту от превышения величины тока работы и расцепителя тепла. Срабатывают больше 10 тыс. раз.
- 3-полюсные – имеют нулевую последовательность и могут сработать при разнице показаний вторичной обмотки. Отличаются высокими пропускными показателями.

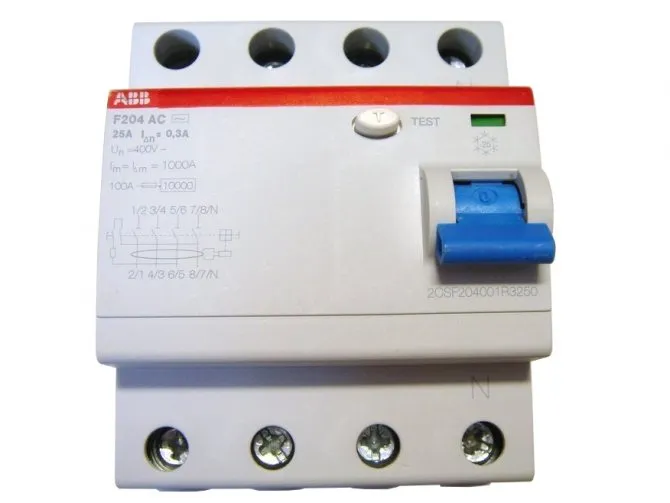

- 4-полюсные – нужны для обустройства трехфазной сети. Оснащаются 4-мя модулями и блоком дифзащиты.
Тип дифавтомата
От этой характеристики зависит, как электроавтомат отреагирует на токовую утечку. Существует две группы изделий:
- электромеханические – срабатывают при утечке независимо от сетевого напряжения;
- электронные – реагирую только при напряжении сети, в случаях обрыва нуля не защищают от утечки.
На схеме электронной модели есть картинка платы с усилителем-треугольником.
Производитель
Чтобы выбрать электрический автомат, ориентируясь на характеристики или бренд, нужно учесть тип жилья и финансовые возможности:
- в качестве временной лучше подбирать недорогую автоматику – Schneider Easy9, IEK, Legrand RX3;
- для квартиры подойдут Legrand TX3 и Schneider Merlin Gerin (DOMOVOI) и АВВ;
- электролинию загородного дома защитит ABB (DS201), Schneider Acty9, Legrand DX3.
Номинальная отключающая способность дифавтоматов
Данное значение показывает устойчивость дифавтомата к перегрузкам. Одним словом определяет, какой максимальный скачок напряжения может выдержать устройство и не сгореть.
Как правило, для быта применяются дифавтоматы с отключающей способностью в 4 500 ампер и 6 000 ампер. Тут, как говорится, чем больше, тем лучше.
Бренд
Последний пункт, но не по значимости. Самые популярные бренды на рынке дифавтоматов: ABB, Legrand, Schneider, IEK. Такие какие же лучше дифавтоматы выбрать?
Не будем долго углубляться в историю создания брендов. Скажем лишь одно.
Если речь идет про временную или бюджетную автоматику, мы рекомендуем рассматривать варианты: Schneider Easy9, IEK, Legrand RX3
Если речь идет про квартиры, то мы рекомендуем: Автоматику ABB, Legrand TX3 и Schneider Merlin Gerin (DOMOVOI).
Если же Вы устанавливаете автоматику в загородный дом, то стоит рассматривать: ABB (DS201), Schneider Acty9, Legrand DX3.
string(79) “/upload/resize_cache/iblock/e91/100_100_0/e919bdb5a37189bee37520d1ea9b7c79.jpeg” => int(0) => int(0) => NULL > –> string(78) “/upload/resize_cache/iblock/56f/100_100_0/56f7eb83d947840aae62acf0b04a87f1.jpg” => int(0) => int(0) => NULL > –> string(78) “/upload/resize_cache/iblock/72c/100_100_0/72c06a3a627356429aa05f8fc54d8b51.jpg” => int(0) => int(0) => NULL > –>
Что будет если неправильно подключить дифавтомат?
Если дифавтомат подключен неправильно, это может привести к ряду проблем, включая:
-
Неправильное распределение электроэнергии, что может привести к перегреву электроприборов и проводов.
-
Небезопасные условия, так как в случае неожиданных коротких замыканий дифавтомат может не сработать, что приведет к риску пожара.
-
Неисправность дифавтомата, что может привести к необходимости его замены и дополнительных затрат.
Поэтому важно обратиться к квалифицированным специалистам для правильной инсталляции дифавтомата.
