Обозначение проводов и спецификация маркировки кабелей

Главная Новости

Дата публикации 27.09.2021

—

Процедура стандартизации кабельной продукции является существенным этапом, который позволяет предоставить информацию потребителю о технических параметрах и особенностях кабельных изделий, а также о их области применения.

Нанесение маркировочных знаков на кабели и провода происходит согласно стандартам ГОСТ и ТУ и является обязательным действием при прохождении сертификации товара перед поступлением в продажу.

Заводская маркировка проводов и кабеля

Классическим вариантом заводской маркировки кабелей и проводов является нанесение на них буквенных и числовых надписей.

Первые обычно состоят из 2-4 знаков и описывают материал из которого изготовлен кабель и сферу его назначения. Вторые указывают на количество жил и их сечение. Самой распространенной системой маркировки кабеля является следующая:

1. Первый символ в аббревиатуре. Если стоит символ А — значит токопроводящая жила выполнена из алюминия. Если символ отсутствует — проводник медь.

2. Второй символ в аббревиатуре. Указывает на тип кабельной продукции, ее назначение. Встречаются следующие варианты маркировки:

• П или ПП — провод
• К — контрольный
• М — монтажный
• ПГ — монтажный с гибкой жилой

3. Третий символ в аббревиатуре. Описывает материал из которого выполнена оболочка кабеля. Самые распространенные варианты маркировки следующие:

• В или ВР — поливинилхлорид
• Р — резина
• П — полиэтилен
• К — капрон
• МЭ — эмаль
• Ф — металл
• С — стекловолокно
• Т — с несущим тросом

4. Четвертый символ в аббревиатуре. Описывает специфику применения и особенности кабеля. Среди типовых видов маркировки встречаются:

• Г — гибкий
• О — в оплётке
• Б — бронированный
• А — под укладку в асфальт
• Т — для укладки в трубах

5. Цифровые обозначения. Используются для описания количества жил, их сечения. Обычно это две цифры разделенные знаком умножения. Первая цифра обозначает количество жил, вторая их сечение. Например, 3×1,5, 4×6, 10×12.

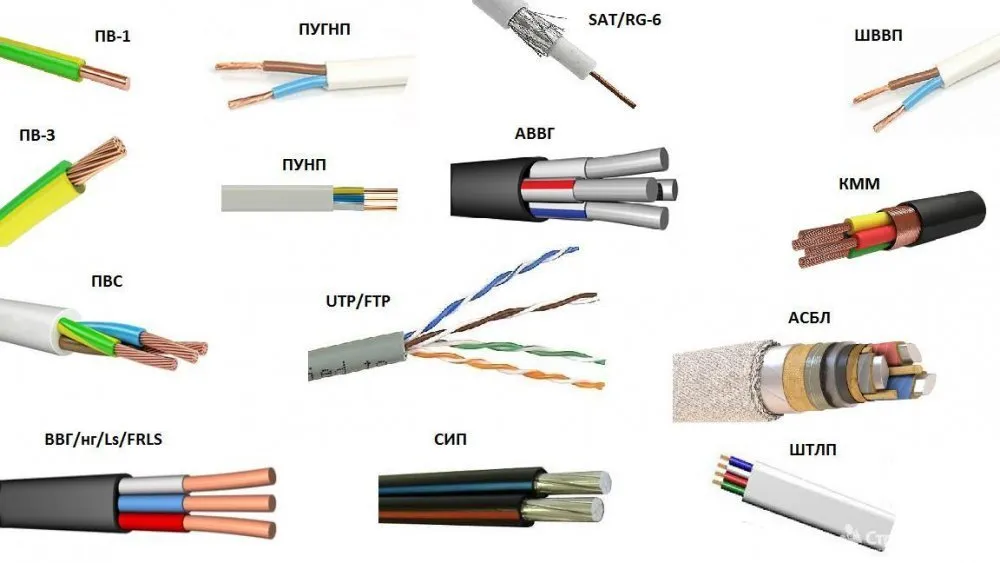

Примеры расшифровки кабелей

1. АВВГнг 2×2,5- двухжильный кабель с алюминиевым проводником с сечением 2,5 мм. Кабель лишён особой или бронированной оболочкой. Защита представлена виниловой оплёткой, которая не поддерживает горение при отсутствии огня.
2. КГ 4×6 — четырехжильный гибкий кабель с сечением жилы равным 6 мм. из меди. Отсутствует специальная оболочка, изоляция представлена резиной.
3. ВВГLs 3×1,5 — трехжильный силовой кабель с медным проводником сечением 1,5 мм. Оболочка выполнена из негорючего поливинилхлорида, который отличается минимальным количеством выделений в случае возгорания кабеля.
4. ПВС 2×1 — двухжильный провод с медным проводником сечением 1 мм. Изоляция выполнена из горючего поливинилхлорида.
5. NYM 5×2,5 — пятижильный монтажный кабель с медной жилой сечением 2,5 мм. Оболочка выполнена из самозатухающегося поливинилхлорида.
6. ТПП 2×0,5 — двухжильный плоский телефонный провод с медным проводником сечением 0,5 мм. Изоляция провода простая — однослойная из полиэтилена.

Дополнительные виды маркировки кабельной и проводниковой продукции

Помимо цифровых и буквенных обозначений на проводах возможны следующие варианты дополнительной маркировки:

• Цветовая. Выполняется на производстве, становится доступной после снятия первичного слоя изоляции. Цветовые обозначения помогают определиться с назначением жилы и подключением. Чаще всего цветовая маркировка выполнена следующим образом: зелёный или желто-зеленый провод предназначен для заземления, голубой цвет указывает, что проводник нулевой, черный или коричневый цвет сигнализирует о том, что проводник используется как фазный. Цветовая маркировка упрощает монтаж электропроводки и позволяет быстрее производить подключение нескольких проводников. Однако возможны вариации цветового обозначения, поэтому рекомендуется проверять силовые кабели с помощью измерительных приборов.
• Дополнительная внешняя маркировка. Выполняется уже после монтажа кабелей. Обычно это специальные наклейки и маркеры с полем под надпись. Самыми известными вариантами являются самоклеющиеся ламинированные маркеры — небольшие площадки которые имеют самоклеющуюся поверхность и наружное поле для надписи. После выполнения маркировочных работ маркеры дополнительно обклеивают сверху прозрачной лентой, чтобы они дольше сохранились. Ещё один вариант — маркировочные бирки из полимеров. Снабжены полем под размещение надписи или готовую выбитую форму. Крепятся на стяжки или защёлки на кабельную изоляцию. Также используют в качестве маркеров проводов специальные прозрачные контейнеры с полимерной лентой. На ленту наносится надпись через принтер, после чего отрезается кусок ленты и укладывается в контейнер, который крепят к изоляции.

Известно свыше двух десятков видов способов разместить информационные маркеры на проводах. Чаще всего это заводская маркировка, т.к. она считается наиболее универсальным и практичным способом представления технической информации.

Как расшифровывается провода?

Провода, используемые в электрических схемах и электрической проводке, обычно обозначаются определенными цветами или буквенно-цифровыми обозначениями, которые помогают идентифицировать их функциональное назначение. Вот некоторые общие обозначения проводов:

1. Цветовое обозначение. В разных странах могут использоваться различные цвета проводов, но в общем следующие цвета широко распространены:

• Красный провод обычно используется для подключения электрических цепей с положительным напряжением.

• Черный провод обычно используется для подключения электрических цепей с отрицательным напряжением.

• Белый или серый провод обычно используется для подключения нулевого провода.

• Зеленый или желтый провод обычно используется для подключения заземления.

2. Буквенно-цифровое обозначение. Кроме цветовых обозначений, провода могут быть обозначены буквами и цифрами в соответствии с их функциональным назначением. Обычно используются следующие обозначения:

• L — фазный провод (Line)

• N — нулевой провод (Neutral)

• PE — провод заземления (Protective Earth)

• T — провод для подключения термостата

• C — провод для подключения конденсатора

• S — провод для подключения переключателя (Switch)

• R — провод для подключения реле

Это лишь некоторые примеры буквенно-цифровых обозначений, которые могут использоваться для проводов. В каждой конкретной ситуации может быть свой набор обозначений, поэтому важно тщательно изучить документацию и схемы, чтобы правильно расшифровать провода.
