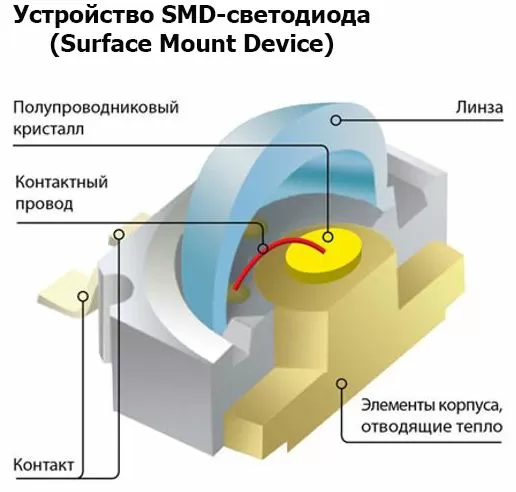

Обозначение светодиодов в условиях

Обозначение светодиодов, а также других полупроводниковых устройств, базируется на двух основных методах: графическом и символическом (буквенно-числовом коде).

Графическое обозначение используется для создания графических решений электрических схем и представлено на рис. 8.42.

Графическое обозначение светодиодов содержит:

• — общее обозначение — базовый символ диода;
• — дополнительные обозначения, как отличительные особенности фотоэлектрических приборов, — окружность диаметром D = 10 или 12 мм, которая указывает на то, что конструкция светодиода помещена в корпус; две стрелки от символа диода, расположенные под углом 45° к базовому символу полупроводникового диода за корпусом справа, которые указывают, что действие прибора основано на светоизлучении.

Рис. 8.42. Условное графическое обозначение светодиода

Буквенно-числовой код (символическое обозначение) имеет два вида: буквенно-символическое обозначение возле графического обозначения и буквенно-числовой код обозначения светодиода (маркировку), классифицирующий светодиоды по определенным признакам в справочниках.

В схемах рядом с графическим обозначением указываются символы: HL1, где HL — прибор световой сигнализации, 1 — порядковый номер прибора в схеме.

Промышленность выпускает несколько типов светодиодов, которые имеют буквенно-числовой код в системе обозначений (маркировку), классифицирующий светодиоды по определенным признакам в справочниках и состоящий из следующих элементов в соответствии с отраслевым стандартом ОСТ 11 336.919—81:

первый элемент — буква или цифра, обозначающие материал, на основе которого изготовлен прибор (Г или 1 — германий, К или 2 — кремний, А или 3 — арсенид галлия и т.д.);

второй элемент — буква, обозначающая подкласс прибора: Л — единичный светодиод, Л С — матрица светодиодов;

третий элемент — цифра, определяющая основные функции прибора: для светодиода 1 — излучающий диод ИК-излучения, 2 — излучающий модуль ИК-излучения, 3 — светоизлучающий диод видимого спектра за ИК-излучением;

четвертый элемент — число, обозначающее порядковый номер разработки от 01 до 99 или от 001 до 999;

пятый элемент — классификация по технологии. Дополнительный элемент — особенности конструкции (виды выводов, сборки и т.д.).

Пример обозначения по отраслевому стандарту ОСТ 11 336.919— 81. АЛ307А: А — арсенид галлия, Л — излучающий светодиод, 3 — световой поток видимого спектра излучения, 07 — номер разработки, А — технологическая группа разработки.
