В России существует разнообразие климатических зон, но независимо от этого, в каждом доме необходимо обеспечить работающую систему отопления для комфортного зимнего периода. Кажется, что всё довольно просто: просто посетить магазин, выбрать подходящий радиатор, установить на кронштейн и подключить к коммуникациям. Если подходит, в новом тексте можно упомянуть о «проведении онлайн расчета биметаллических радиаторов отопления».
Главный показатель, который учитывается при проектировании системы отоплении, и, соответственно, подборе батареи, – это теплоотдача (Q). Ниже рассмотрим, как правильно ее вычислить.
Для типовых помещений
Типовыми помещениями признаются таковые с одной наружной стеной и высотой потолка 2,5 – 2,7 м. Для неразборных радиаторов формула довольно простая: умножаем площадь помещения на 100В.
Для секционных вычисляем необходимое их количество (N). Формулу тоже легко запомнить: Q/Qyc – удельную тепловую мощность одной секции, которая записана в техпаспорте.
Если потолки выше типовых значений

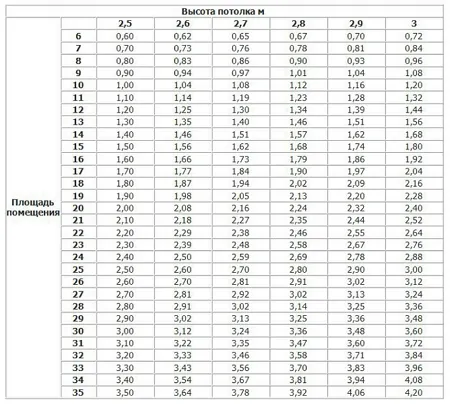

В данном случае для расчетов берется объем помещения. В качестве константы возьмем, что на 1 куб.м. в кирпичном доме требуется мощность 34Вт, в панельном – 41Вт. Формула для расчета следующая:
Q=V(объем)*34/41. Объем можно рассчитать самостоятельно – это площадь по полу (S), умноженная на высоту потолков (h).
Если квартира угловая или эркерная
Здесь формула становится более замысловатая: между собой перемножаются площадь, мощность и 10 коэффициентов от A до J по порядку английского алфавита. Рассмотрим каждый из них.
Выше мы писали, что мощность составляет 100 Вт для типового помещения с одним окном. Но если 2 наружные стены и столько же окон, показатель составит 1уже 120 Вт. Если они выходят на северо-восток, для обоих типов помещений прибавляем +10%. Для выдающихся вперед эркеров прибавка составит 5%. А если радиатор закрыт сплошной панелью с двумя горизонтальными щелями – +15%.
- A – количество стен, выходящих на улицу. Если одна – значение показателя 1,0, две – 1,2, три – 1,3 четыре – 1,4.
- B – стороны света. Юг и запад – 1,0, север и восток – 1,1.
- C – коэффициент утепления стен. Если толщина стены два кирпича + выложено утепление, показатель = 1,0. Дополнительное утепление отсутствует – 1,27. Утепление на основе инженерных расчетов – 0,85.
- D – базовая мощность обогрева с учетом средних минусовых температур, характерных для конкретного региона. Как правило, для расчетов берут значения минимумов самой холодного январского периода. До -10°C показатель =0,7, -15°C = 0,9, -20°C = 1,1, -20 – -35°C = 1,3, ниже 35°C = 1,5.
- E – коэффициент высоты потолков. Типовые (2,5 – 2,7м) – 1,0.
- F – помещение, расположенное над отапливаемым помещением. Неотапливаемый чердак – 1,0. Утепленная кровля – 0,9. Жилое отапливаемое помещение – 0,8.
- G – тип установленных окон. Деревянные – 1,27. Пластиковые 1-камерные – 1,0. 2-камерные или однокамерные с заполнением аргоном – 0,85.
- H – площадь остекления. Предварительно нужно рассчитать отношение S окон к S помещения. О,1 и ниже – 0,8, 0,11-0,2 – 0,9, 0,21-0,3 – 1,0, 0,31-0,4 – 1,1, 0,41-0,5 – 1,2.

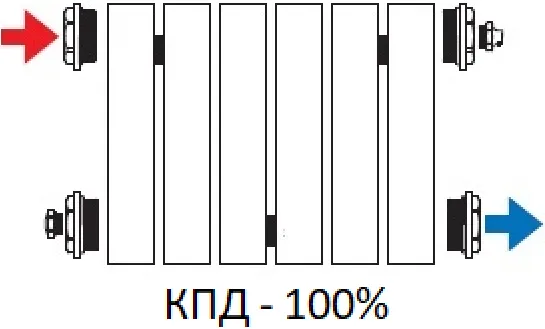

- I – схема подключения радиаторов. Всего их 6 видов, показатель варьируется от 1,0 до 1,28.
- J – степень открытости радиаторов: насколько закрывает их подоконник, нет ли ниши/декоративного кожуха. Показатель варьируется от 0,9 до 1,2.
Теперь перемножаем между собой значение 12 показателей и вычисляем теплоотдачу для неразборной батареи. Для расчета секции батарей отопления учитываем Qyc 1-ой секции.
На нашем сайте установлен калькулятор расчета, в который вы можете подставить указанные значения и сразу получить результат. Надеемся, что приведенный калькулятор расчета радиаторов отопления поможет выбрать вам правильный радиатор отопления.
Как правильно рассчитать биметаллические радиаторы отопления?
Расчет биметаллических радиаторов отопления зависит от нескольких факторов:
-
Площадь помещения, которое необходимо отапливать. Чем больше площадь, тем больше мощность радиаторов требуется.
-
Количество окон и дверей в помещении, так как они влияют на потери тепла.
-
Качество утепления стен и потолка, так как недостаточное утепление также приведет к потере тепла.
-
Регион, в котором находится дом, так как климатические условия также влияют на требуемую мощность отопления.
Для расчета мощности радиатора используют формулу:
Q = S * K * Δt
где:
Q — мощность радиатора, ватт;
S — площадь помещения, м²;
K — коэффициент теплоотдачи, Вт/м²·°C;
Δt — разница температур воздуха внутри помещения и наружного воздуха, °C.
Коэффициент теплоотдачи зависит от типа радиатора, его размера и других факторов. Для биметаллических радиаторов его значение может быть от 150 до 200 Вт/м²·°C.
Например, для помещения площадью 20 м² с коэффициентом теплоотдачи радиатора 180 Вт/м²·°C и разницей температур 20 °C, мощность радиатора будет равна:
Q = 20 м² * 180 Вт/м²·°C * 20 °C = 72 000 Вт
Таким образом, для данного помещения необходим радиатор мощностью 72 000 Вт или несколько радиаторов с суммарной мощностью не менее 72 000 Вт.
Видео. 1 Расчет мощности радиатора
