Доброго времени суток, друзья! Сегодня мы обсудим основы электромонтажных работ. Ответим на вопрос, который так важен для новичков в области электрики: — Начнем… ЗАПОМНИТЕ, мои дорогие, одну ВАЖНУЮ ИСТИНУ: — Независимо от цвета провода, только вы решаете, будет ли это фазой, заземлением или нулем.
А настоящий профессиональный электрик ФАЗУ цепляет на провод КОРИЧНЕВОГО цвета, НОЛЬ на СИНИЙ провод, ЗЕМЛЮ подкидывают на ГОЛУБОЙ с полосой и ВСЁ это ПОДПИСЫВАЕТ цепляя бирку.
— в век прогресса и разнообразности ДУ, ДСТУ, ГОСТ провод фазы может быть не только коричневого цвета, встречаются провода: черного, зеленого, желтого, оранжевого, серого, белого, розового, бирюзового и красного цвета предназначенные для фазы;
— нулевой провод должен иметь синий цвет и обозначается как (N) ; совмещенный нулевой рабочий и защитный проводник (PEN) должен быть голубого цвета и иметь желто-зеленые полосы на концах.

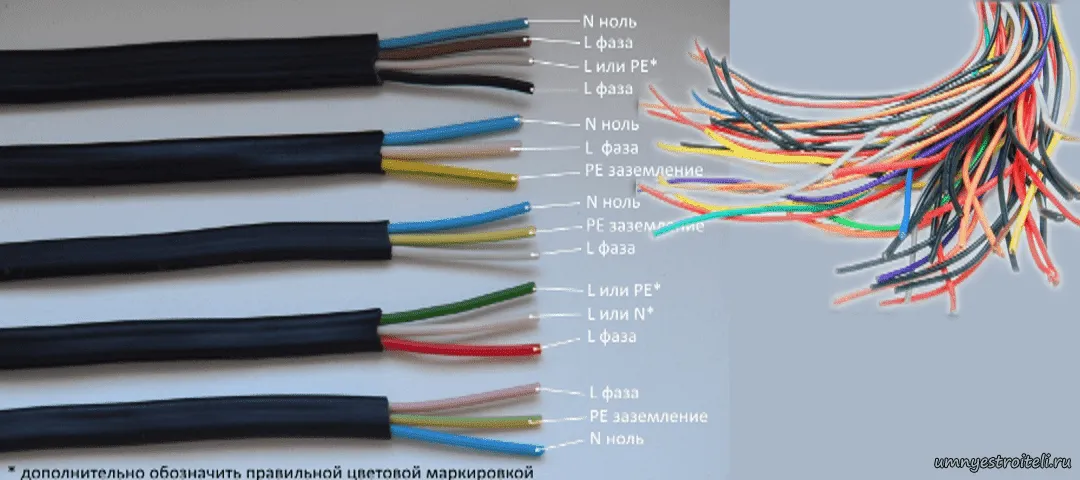

Подключение проводов по цвету согласно ПУЭ и ГОСТ Р 50462-92:
ЗАЧЕМ маркируют провода — нанесение на провод цветной оплётки производителем, условных обозначений и маркировок на оболочке проводов и кабелей, всё это способствует в определении предназначения кабеля, его свойствах и характеристиках, что позволит специалисту идентифицировать его визуально и разобраться что к чему. Как говорилось выше: — нанесённые электро монтажником бирки и этикетки способствуют определению подключения проводов не только в щитке и коробке, но и на выключателях, розетках, люстрах и т.д.
ЦВЕТА проводов для однофазной и трёхфазной электрической сети:
Какая бы сеть проводов у Вас не была, однофазная или двухфазная для фазы используют:
— черный цвет;
— коричневый цвет;
— серый цвет.
Но есть кое какие уточнения….
В однофазной цепи для фазы предпочтительнее применять коричневый, в том случаем если запитана она полностью от однофазного источника питания. При условии что однофазная сеть отходит от трёхфазной эл. цепи, цвет проводника должен быть в цвет трёхфазной сети идущей до этого.
ЦВЕТА проводов для однофазной и трёхфазной электрической сети:
Стандарты все не упомнишь! У электриков есть несколько простых истин: Но, вместо того, чтобы пытаться заучить все стандарты, для возможности самостоятельного выполнения электромонтажных работ качественно и безопасно, нужно выучить несколько обязательных правил:
- Ноль (N) обязательно СИНИЙ, как вариант в голубой изоляции;
- Земля (PE) имеет два цвета изоляции провода желтый с зеленым. Цвета на изоляции могут виться как спираль, полосы могут идти параллельно, желтый может быть шире зелёного и наоборот (как правило в старом жилом фонде земля попросту откидывается/откусывается);
- Провода фаз могут быть выполнены проводниками практически всех цветов, за исключением синего, зеленого и желтого (чтобы не было путаницы с проводом заземления);
- PEN проводник при сборе электрической сети уже не используют НО ПРО НЕГО СТОИТ знать, так как одно время его применялись и сети никто не изменял
В сети постоянного тока изоляция на проводах имеет следующие цвета:
|
ДЛЯ СПРАВКИ |
Где используется постоянный ток — большинство бытовых приборов в квартире потребляют постоянный ток, ну например — компьютерный модем, зарядка для мобильного устройства, электрический чайник, кухонный комбайн. Любой портативный прибор работает на постоянном токе благодаря блокам питания, которые переменный ток превращают в постоянный |
Где используется Нулевая рабочая М:
— Нулевая рабочая М используется в промышленности, Шину М используют когда соединяют два трёхфазных выпрямителя, создавая с него единую цепь. Две электрических линии, которые работают на свою нагрузку, объединяют в одну цепь. Делается это для удобства коммутации и резервного дублирования. Возможен вариант использования работы двух и более электрических линий на одну нагрузку создающую 400 герц. От такой нагрузки работают люменисцентные лампы в метрополитене, тролейбусе, цепные электропилы старого образца, Конкретное применение — питание рабочего ручного электроинструмента, газотурбинные двигателя, сварные работы.
В одноплярных цепях плюс помещают в красную обмотку, минус в чёрную или синюю, а в двухполярных ноль будет синим 100%.
А также провода и кабеля маркируется буквенно-цифровой идентификацией:
Делают это с помощью:
- бирок;
- трубок ПВХ (кембрик);
- термоусадочная трубка.
Выжимка из ГОСТ Р 50462— 2009 «Идентификация проводников посредством цветов и буквенно-цифровых обозначений»
Возьмите себе за принцип — подписывать провода в коробке и автоматы в счётчике, щитовой!!!
Новые и старые стандарты при цветовых маркировках эл. кабелей:
Приступая к ремонтным работам сети в доме, квартире из-за разности нынешних и прошлых школ, лучше не доверять цветовой оплётке, а проверить всё самому под средством прибора!!!
Электрики прошедшие старую школу и не работающие по профессии постоянно, шабашники, попросту не желают развиваться и ознакамливаться с новыми нормативными документами по типу ГОСТ.
Определить фазу в однофазном щитке можно при помощи тестера, мультиметра, индикатора, пробника в виде лампочки. Определить принадлежность каждой фазы (А, В, С, или L1, L2, L3) можно выполнив фазировку при помощи фазометра.
ВИДЕО: — Как определить фазу или ноль при помощи прибора:
НЕ ЗАБЫВАЕМ и про то, что провода могут со временем поблекнуть и приобрести совсем другой оттенок, при циферно-буквенной маркировке машина может приклеить не ту бирку!!!
Как определить плюс минус и землю?
Определение проводов «плюс» (фаза), «минус» (ноль) и «земля» (заземление) может различаться в зависимости от контекста, например, электрической проводки дома или электронных устройств. Важно соблюдать осторожность при работе с электричеством, и если вы не уверены, лучше обратиться к специалисту.
- В домашней электрической проводке:
- «Плюс» (фаза): Провод, по которому поступает подача напряжения от электросети. Обычно он окрашен в красный, коричневый или черный цвет.
- «Минус» (ноль): Провод, по которому возвращается электрический ток в источник. В большинстве случаев это провод синего цвета.
- «Земля»: Заземляющий провод, который используется для обеспечения безопасности, отвода тока при коротком замыкании и снижения риска поражения электрическим током. Он может быть окрашен в зеленый или желтый цвет.
- В электронике и устройствах:
- «Плюс» (+): Обозначение для положительного напряжения или положительной полярности в электрических цепях.
- «Минус» (-): Обозначение для отрицательного напряжения или отрицательной полярности в электрических цепях.
- «Земля»: В электронных схемах это может быть общий проводник, который служит для обеспечения точки отсчета для напряжения.
Если вы не уверены, какой провод является каким, и вам необходимо определить их для конкретной задачи, лучше всего обратиться к профессионалам, таким как электрик или специалист по электронике. Неправильное подключение проводов может быть опасным для вас и ваших устройств.
