Сложные климатические условия в России представляют основную трудность для жизни в собственных домах. Для эффективного преодоления этой проблемы становится важным внедрение двухтрубной системы отопления в частных домах. Этот подход позволяет более эффективно справляться с изменчивыми погодными условиями и обеспечивать комфортное тепло в помещении.

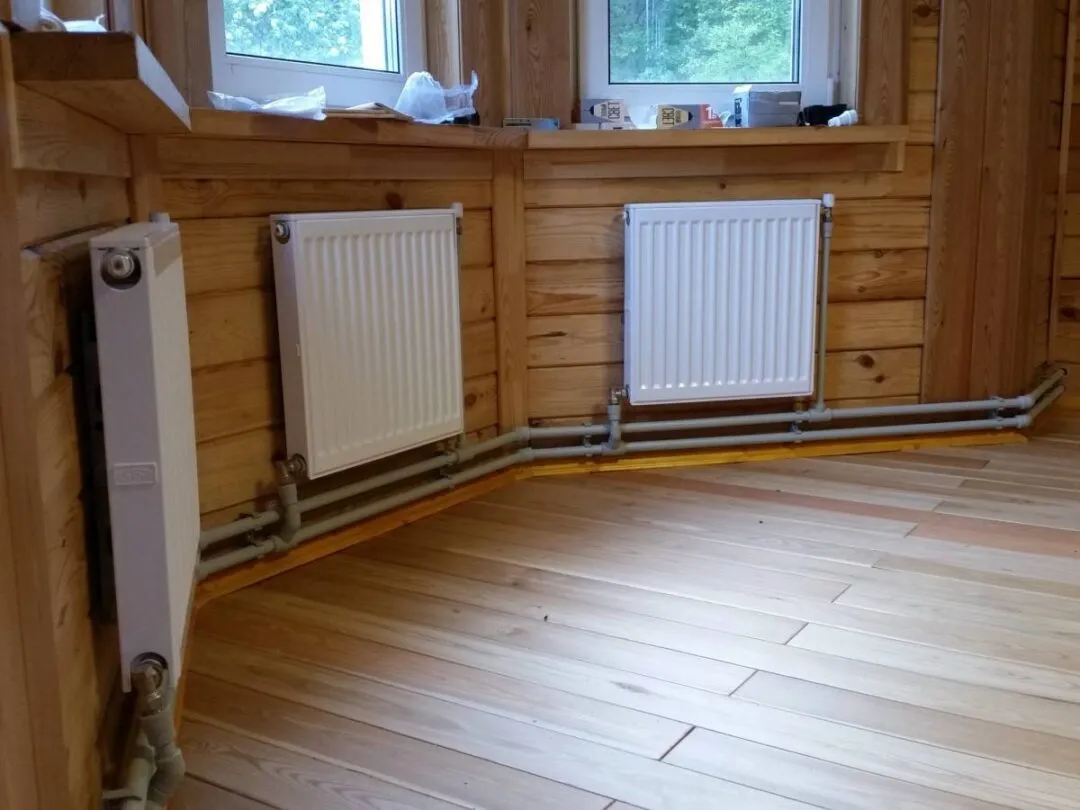

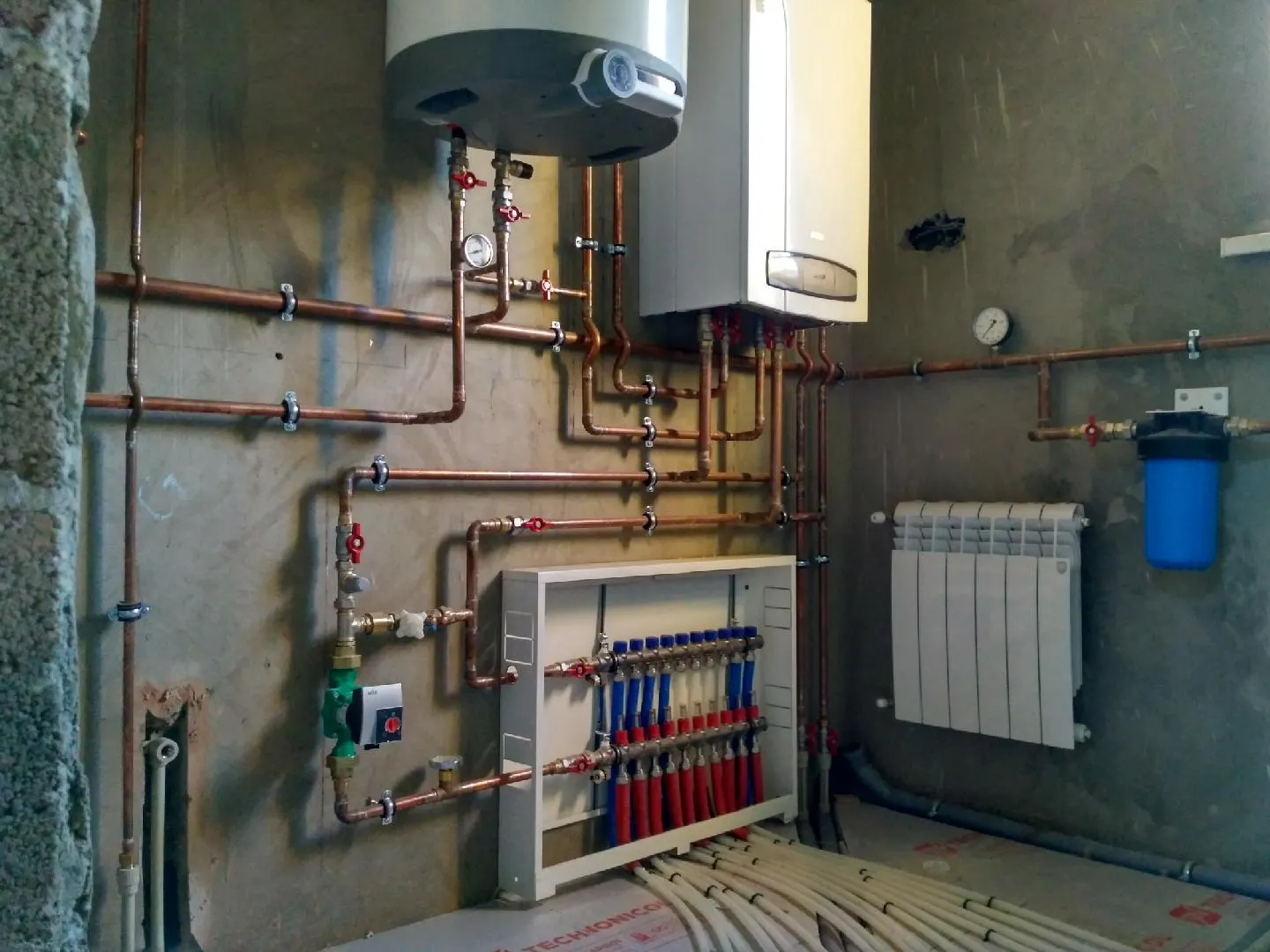

Организация двухтрубного периметра

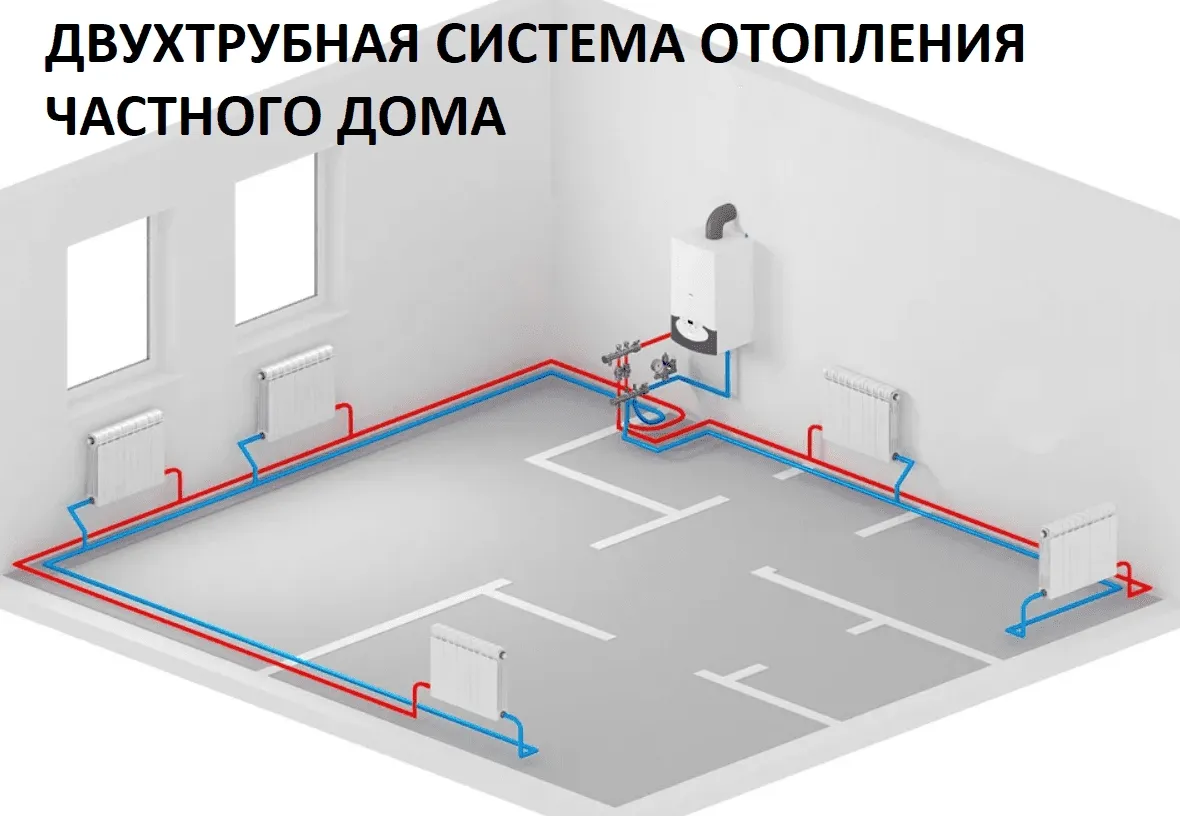

Что такое двухтрубный контур теплопередачи
Что такое двухтрубная система отопления? Это оборудование, представленное двумя замкнутыми и параллельными контурами труб, каждый из которых предназначен для выполнения собственной функции. Первый контур отвечает за нагрев и передачу теплоносителя в радиаторы. Еще один контур предназначается для отвода остывшей воды для дальнейшего подогрева.
Двухтрубная система отопления конструктивно состоит из ключевых комплектующих:
котла;
фильтров;
расширительного бака;
батарей;
соединительных перегородок и труб разветвлений;
предохранительных клапанов;
устройств балансировки;
регулирующих вентилей;
кранов отключения батарей с последующим сливом теплоносителя;
автоматических воздухоотводящих клапанов;
манометров для контроля давления и температуры.
Для правильного функционирования двухтрубной системы отопления также устанавливают циркуляционный насос. Выбор зависит от необходимой мощности, площади дома и количества отдельных помещений.

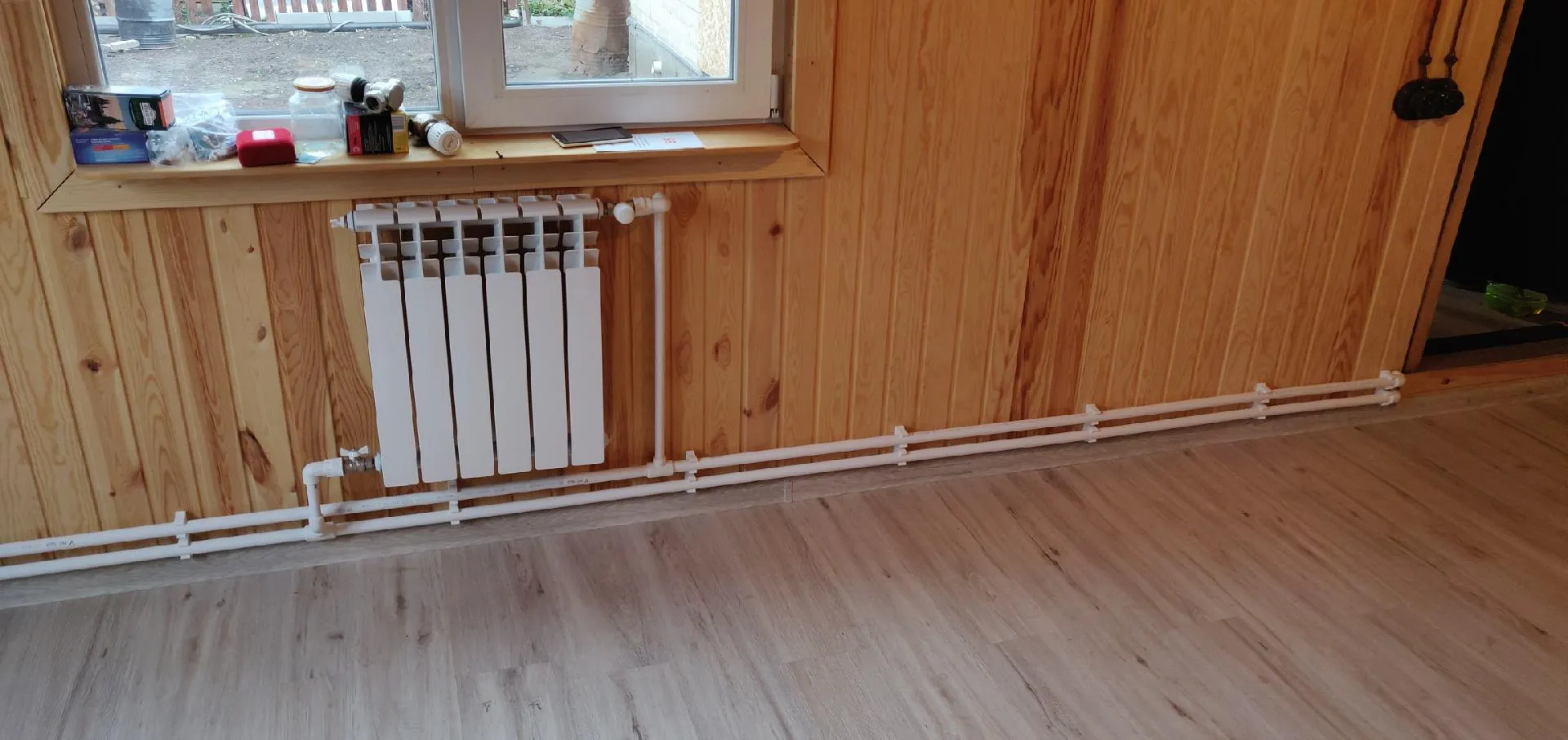

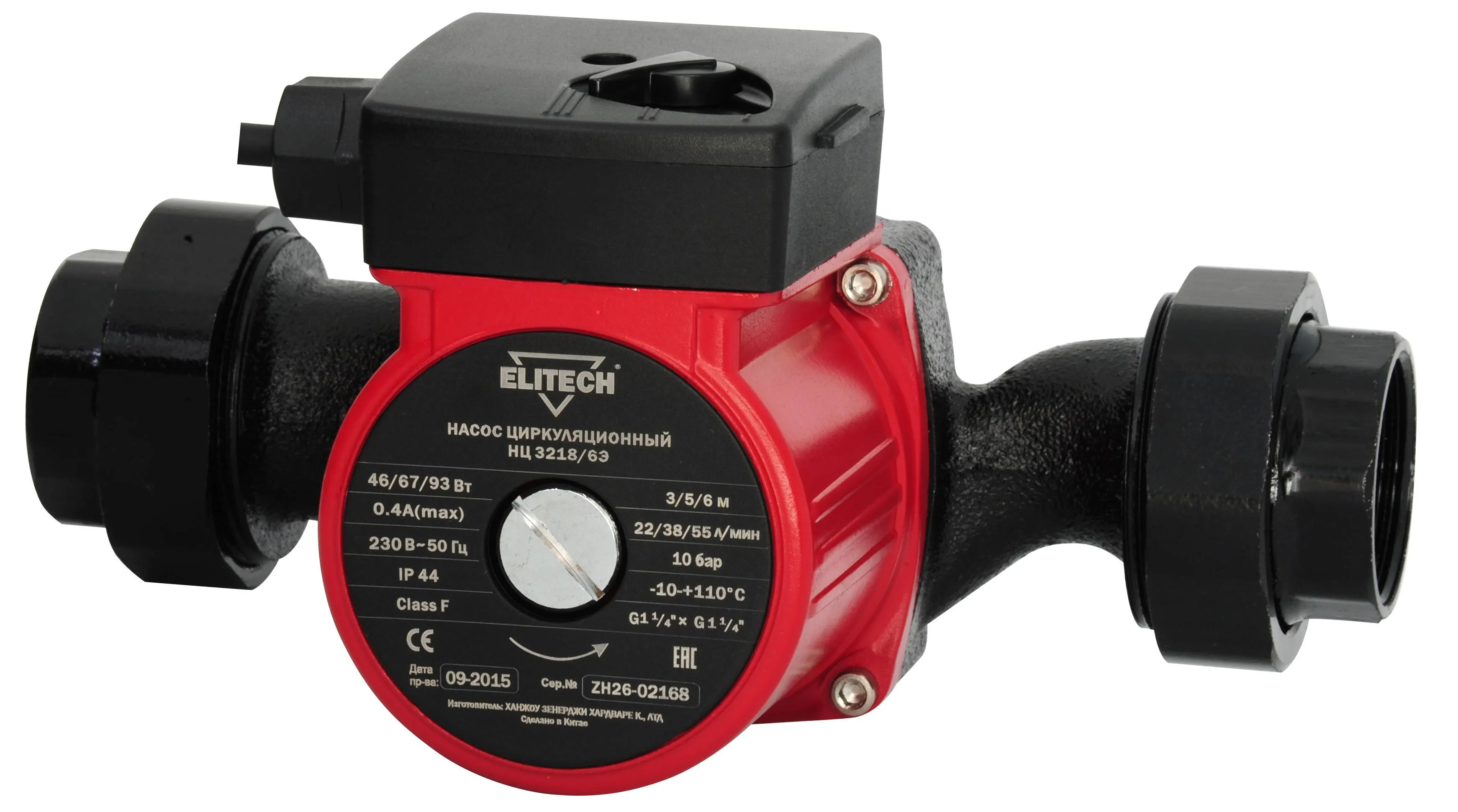

Выбор мощного насоса
Преимущества двухтрубной системы водяного отопления
Схема отличается следующими достоинствами:
- сложное проектирование и монтаж;
- если при подготовке проекта допущены ошибки, их можно устранить впоследствии;
- не существуют ограничения по этажности, так как допускается обустройство в многоквартирном доме;
- отсутствуют ограничения по протяженности магистрали;
- в уже собранную линию можно установить дополнительные радиаторы;
- обеспечивается существенная экономия на затратах электроэнергии и воды;
- сокращаются потери тепла при эксплуатации;
- допускается монтаж регулятора температуры на каждый радиатор для поддержания комфортного уровня температуры;
- вода поступает непосредственно из котла, после чего обеспечивает равномерный нагрев дома.
Помимо преимуществ для двухтрубной системы отопления понадобится двойной расход труб. Но расходы в целом будут относительно небольшими. В сравнении с контуром однотрубного типа используют трубы с небольшим диаметром.
Варианты двухтрубных систем отопления
С учетом параметров коттеджа подбирается конкретный вариант разводки оборудования. Учитываются размеры помещений и площадь, высота потолков, наличие мансарды или второго этажа.
Зависимость от параметров здания
Существуют следующие схемы двухтрубного отопления:
- с циркуляцией принудительного или естественного типа;
- с закрытым или открытым контуром;
- с верхним или нижним вариантом разводки;
- с вертикальным или горизонтальным расположением.
Подбор зависит от особенностей загородного дома и наличия соответствующего бюджета. Во многих случаях можно организовать индивидуальную схему, которая будет работать практически без участия человека.
Организация принудительной и естественной циркуляции
Если планируется естественная циркуляция, не предусмотрена установка специальных насосов. Вода нагревается, после чего самостоятельно уходит в трубы и распределяется по радиаторам. Правильное направление происходит благодаря силе гравитации. Чтобы весь комплекс работал правильно, необходимо использовать трубы с большим диаметром. В таком случае даже две параллельные трубы из тонкого пластика и с большим диаметром получат равномерный обогрев.
Обратите внимание! При выборе естественной циркуляцией можно говорить о минимальных расходах и простом монтаже. Но нужно помнить и об ограничении длины контура, не может превышать 30 м.

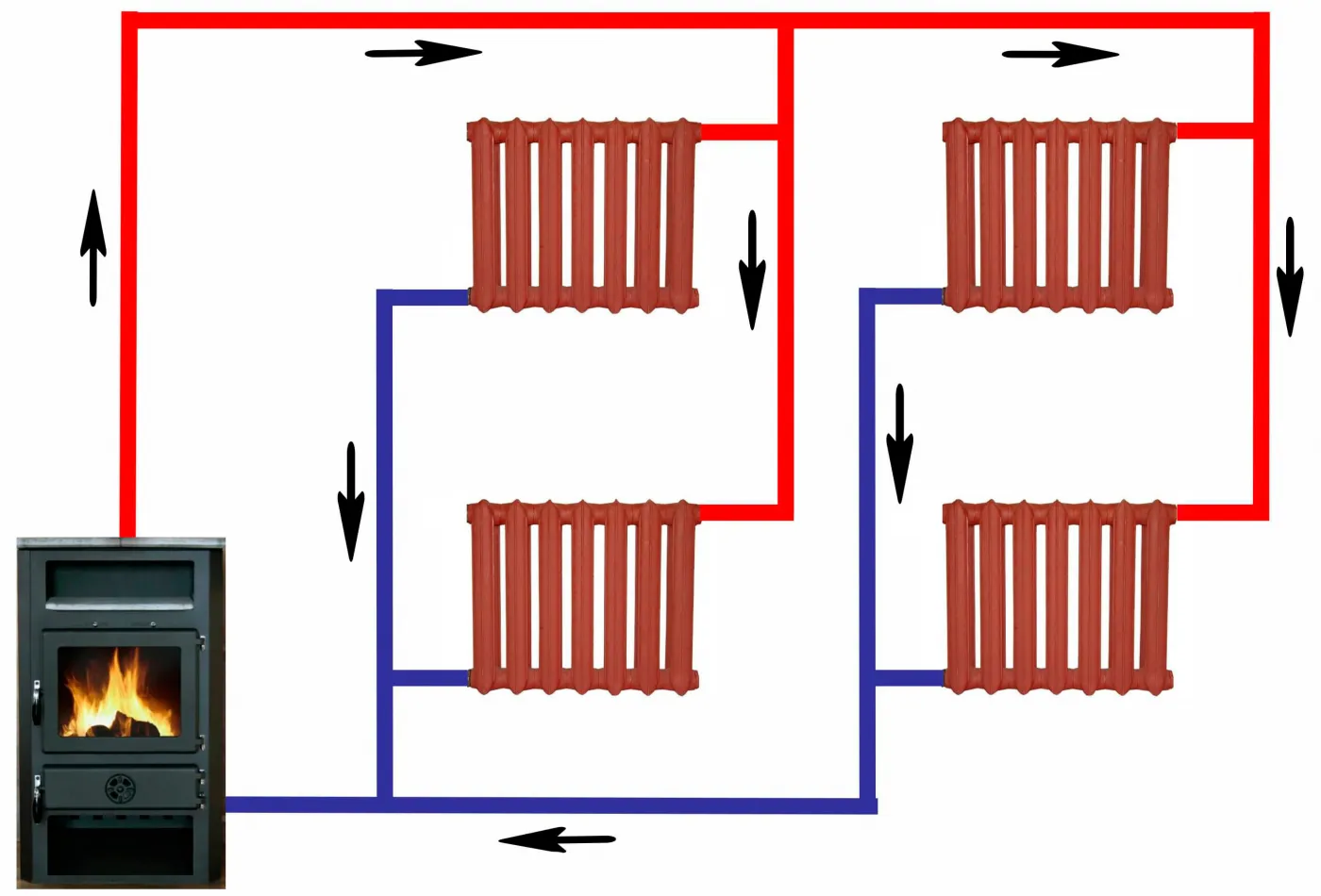

Минимальные расходы при обустройстве естественной циркуляции
Специальный насос подходящей мощности потребуется для обустройства двухтрубной тупиковой системы отопления. Монтаж осуществляется в непосредственной близости от котла. Вода или антифриз будут быстро и беспрепятственно проходить по отводящим каналам. При реализации принудительного типа циркуляции теплоносителя обеспечивается быстрое прохождение по магистрали.
Можно выделить следующие преимущества принудительной циркуляции:
- можно увеличить длину отопительного контура;
- снижается необходимое время на прогрев;
- улучшается правильное распределение тепла;
- можно отапливать здания с любой этажность, но потребуется производительный насос.
Отрицательным моментом становится удорожание установки, так как качественный и мощный насос не может стоить дешево. Кроме того, его надежность сказывается на продолжительности эксплуатации всего оборудования. Если же выбрать недорогой циркуляционный насос, со временем становятся заметными шумы, появляется вибрация.
Еще одним недостатком становится полная зависимость комплекса подогрева от электричества. Если его отключат, отопление работать не будет, так как теплоноситель прекращает циркулировать. Проблема решается поиском дополнительного источника энергии.
Зависимость от электричества
Учитывается способ прокладки труб. Если планируется естественная циркуляция, уклон требуется обязательно. В противном случае теплоноситель просто не будет нормально распределяться по всей магистрали, включая радиаторы. Когда предусмотрена принудительная циркуляция, создание уклонов не требуется. Здесь допускается сгибание труб для обхода препятствий. Подобные действий не будут влиять на качество вырабатываемого тепла.
Что лучше, открытая или закрытая схема
Если двухтрубная система отопления частного дома отличается открытым типом, понадобится расширительный бак. Данный элемент устанавливают в наиболее высоком месте контура. Осуществляется непосредственный контакт теплоносителя с атмосферой, из-за чего устанавливается минимальное давление. Если вода в результате нагрева чрезмерно расширяется, излишки попадают в отдельный патрубок.
Достоинством открытого контура становится простое устранение воздуха, ведь он самостоятельно уходит в расширительный бак. Но для последнего элемента характерно незначительное испарение теплоносителя, что требует регулярного контроля.
Обратите внимание! Если в магистрали недостаточно воды, она начинает булькать. Это становится главным признаком, что в контур нужно долить теплоноситель.
Если планируется организация двухтрубного водяного отопления с закрытым контуром, устанавливается расширительный бачок мембранного типа. Его главным отличием от открытой схемы является полная герметичность, поэтому воду сюда долить не получится.
Теплоноситель свободно циркулирует в замкнутом контуре, а испарение не происходит. Если нужно, можно использовать антифриз. В сравнении с водой он может использоваться для сезонного отопления, так как при замерзании не доходит до состояния льда. Это обеспечивает дополнительную защиту от случайного разрыва элементов магистрали.
Чтобы исключить скопление воздушных масс, устанавливают автоматические устройства для спуска воздуха. Они могут быть как ручными, так и автоматическими. Последние удобны для эксплуатации, так как не требуют участия человека.
Закрытая контур требует обязательной установки циркуляционного насоса. Это является основным отличием от открытого расположения, где достаточно установить контур под небольшим уклоном.

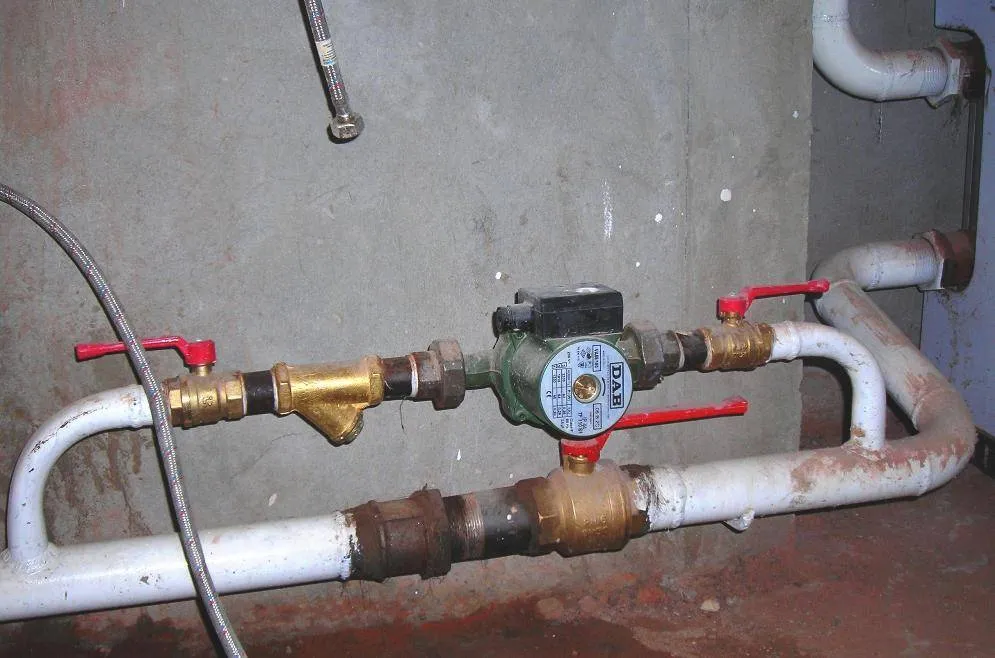

Фиксация циркуляционного насоса в закрытом контуре
В результате выбор будет зависеть от собственных потребностей и имеющегося бюджета. Открытая – позволяет экономить на приобретении циркуляционных насосов. Но в данном случае придется постоянно подливать теплоноситель. Что касается закрытого контура, он удобнее в использовании, не нуждается в постоянном контроле.
Использование горизонтальной или вертикальной схемы
Организация двухтрубной горизонтальной системы отопления подходит для одноэтажных строений. В данном случае по комнатам прокладывают по две трубы, а радиаторы к ним подключают параллельно. Если же в доме не менее двух этажей, предполагается горизонтальный контур на каждом из них. При этом их подключают к вертикальным стоякам. Подобная схема дает возможность равномерного распределения тепла не только по этажам, но и даже удаленным комнатам.
Что касается организации вертикальной схемы, она преимущественно используется в многоэтажных домах, но также допускается в загородном коттедже. Осуществляется установка двух вертикальных труб, которые идут от нижнего к верхнему этажу. Теплоноситель подогревается до высокой температуры, после чего подается по одной трубе. После этого по другой ветке уходит отработанная жидкость в сторону котельной.
Подключение радиаторов также осуществляется к каждой из труб по отдельности. Зачастую обогревательная схема представлена отдельными стояками, которые обслуживают радиаторы в кухне, гостиной, спальне и других помещениях. При этом горизонтально помещения не связываются.
Внимание! Бывают решения, в которых двухтрубная система отопления представлена смешенным типом. Она соединяется как горизонтальным, так и вертикальным способом.
Использование нижней и верхней разводки
Существуют двухтрубные системы отопления частного дома как с верхним, так и с нижним вариантом разводки. Преимуществом обладает верхняя фиксация, в соответствии с которой теплоноситель ведется до верхней точки. Только после этого состав разводится по вертикальным элементам контура.
При выполнении нижней разводки обе требы располагаются прямо под напольным покрытием или в непосредственной близости от пола. После этого ответвления ведутся вверх к отдельным радиаторам или каскадом из батарей.

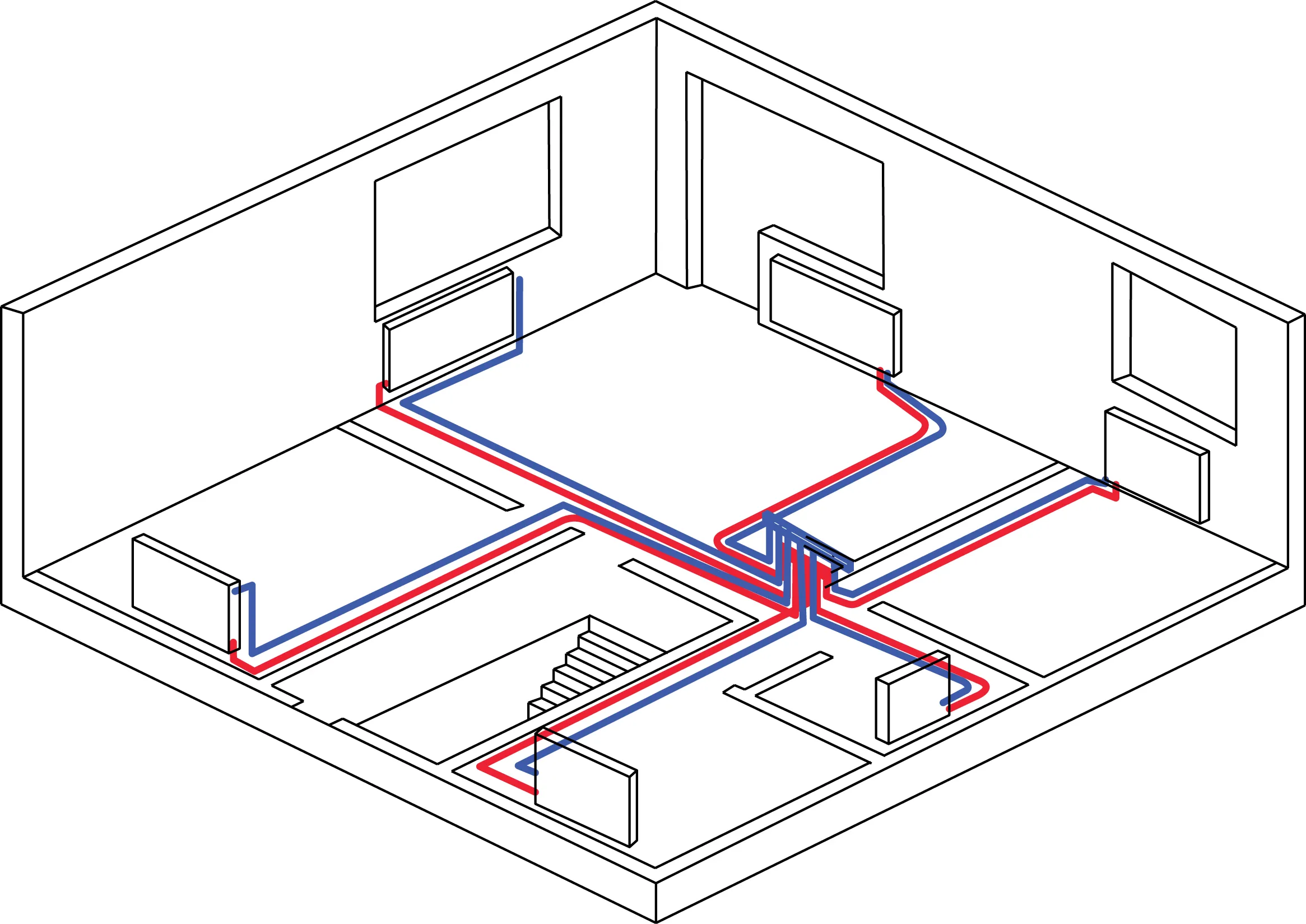

Организация разводки нижнего типа
Двухтрубная система отопления с верхней разводкой реализуется, если планируется движение воды или антифриза самотеком без уставки специального насосного оборудования. Труба фиксируется по направлению от наиболее верхней точки к котлу. Затем планируют расположение горизонтальных элементов, которые направляются под определенным уклоном. Также обратная труба фиксируется аналогичным способом. Это обеспечивает самостоятельное стекание воды по направлению к месту расположения котла.
Варианты подключения батарей
Двухтрубная система отопления в частном доме требует грамотного соединения с радиаторами. Именно тогда они полностью заполняются водой или незамерзающей жидкостью, отдают тепло комнатам.
Инженеры предполагают всего три варианта подключения:
- Боковое. При организации подобной схемы обратная и подводящая трубы подводятся сбоку от прибора. В результате наиболее нагретыми становятся места, которые располагаются по одному краю.
- Диагональное. Подобная схема становится оптимальным выбором, так как теплоноситель распределяется равномерно по внутренней поверхности батареи. Подводящую трубу фиксируют к левому и верхнему входу. Что касается отводящей трубы, ее фиксация осуществляется с правой нижней стороны. В результате происходит равномерное распределение становится оптимальной, так как обеспечивает равномерное распределение теплоносителя даже для больших помещений.
- Нижнее. Обратная и подводящая трубы фиксируются в нижней части радиаторов или конвекторов. Подобное решение дает серьезные теплопотери, ведь вода проходит практически навылет по наиболее прямому направлению.
Подбор схемы определяется конструктивными особенностями проектировки, мощностью отдельных батарей. Желательно создать предварительный анализ стройки при участии специалистов, которые точно рассчитают необходимое количество секций.
Выбор по материалу изготовления
Двухтрубное отопление можно реализовать с использованием разных материалов, каждый из которых обладает особенностями и преимуществами. Лучшими решениями становятся медные сплавы, сталь и полипропилен.
Металлические трубы соединяются с арматурой, включая балансировочные вентили и шаровые краны. Само соединение обеспечивается при помощи фланцев, на которых имеется специальная резьба. Непосредственное соединение происходит при помощи сварного аппарата. Если нет соответствующего опыта, желательно обратиться к опытным мастерам с профессиональным оборудованием.

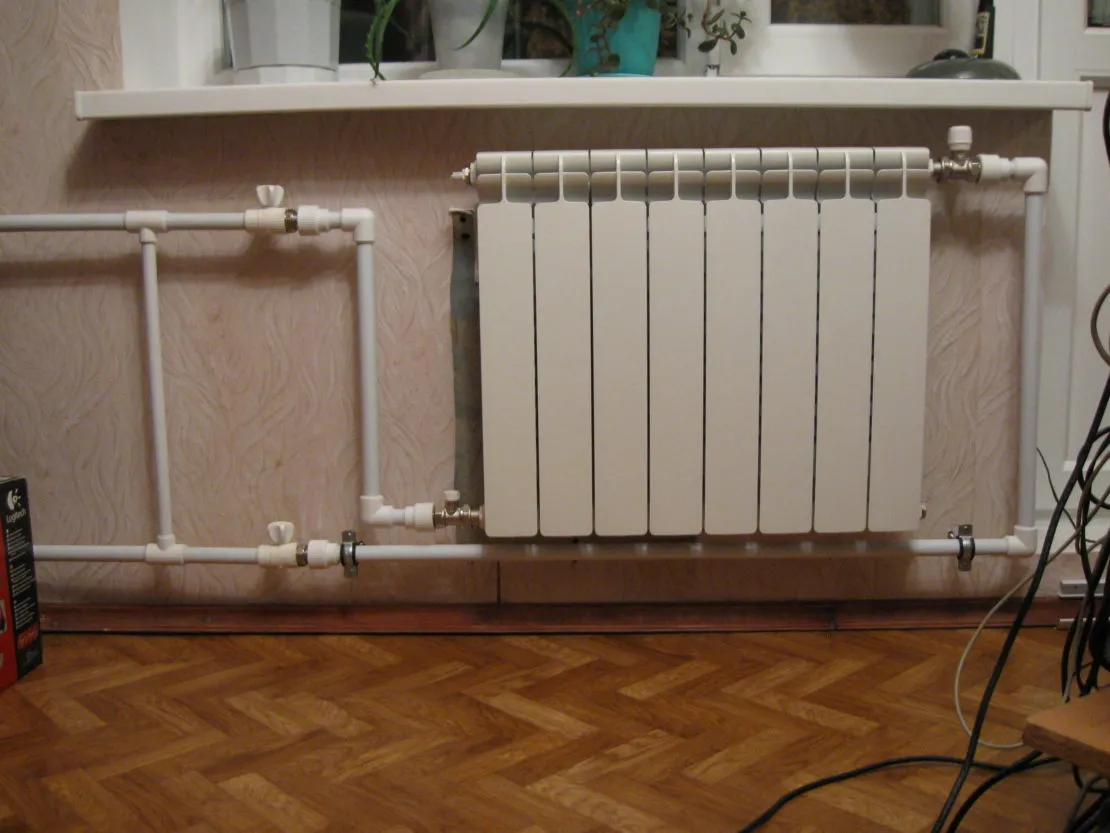

Профессиональный монтаж
Монтаж трубных систем отопления из полипропилена осуществляется при помощи аппарата, который делает возможной спайку. Оборудование можно купить или взять в аренду. Допускается самостоятельная установка, так как она отличается минимальной сложностью.
Рекомендации по установке
Если планируются работы по самостоятельному монтажу двухтрубной системы отопления, важно соблюдать последовательность действий и имеющиеся правила:
происходит обустраивать два контура с холодной и горячей водой;
укладка труб осуществляется с небольшим уклоном, который направляется непосредственно к последней батареей;
важно укладывать два контура параллельно по отношению друг к другу;
используется дополнительный изолятор для предупреждения тепловых потерь в основном стояке;
расширительный бачок устанавливают в высшей точке;
все элементы конструкции делают из одних и тех же материалов для стабильной работы.
Последовательная реализация схемы двухтрубного отопления происходит с монтажа котла и отведения от него основного стояка. Обеспечивается установка расширительного бачка с последующим разведением труб. Важной становится укладка подводящих и отводящих магистралей.
Отведение стояка и монтаж котла
На следующей стадии заключается установка циркуляционного насоса и установка радиаторов. Затем специалисты предлагают выполнить пробный запуск и проверить все соединения. Если появляются потеки, важно укрепить поврежденные участки. Только после этого осуществляется гидравлические испытания.
Как производится опрессовка
Опрессовка трубопровода заключается в проведении комплексных работ. Необходимо выполнить проверку на герметичность и выявить возможные утечки из труб. После закрепления радиаторов обеспечивается заполнение теплоносителем и запуск.
Затем осуществляется предварительная балансировка уровня температуры. Точные данные можно посмотреть в нормативных требованиях, но лучше ознакомиться с рекомендациями производителя.
В некоторых случаях требуется повторное проведение балансировки. Это обязательно, если шум воды слышится в одной из труб. Также процедура повторяется, если нагрев в разных частях комнаты осуществляется явно неравномерно.
Обратите внимание! Если оборудование работает исправно, повторную балансировку не проводят. Если оборудование установлено в многоквартирном доме с централизованной подачей горячей воды, подобную проверку самостоятельно не проводят. Она выполняется силами работниками коммунальных служб. Контроль следует проводить только в собственном загородном доме или на даче.
Коротко о главном
Таким образом, монтаж двухтрубной системы отопления обеспечивает качественный нагрев воздуха в помещениях. Благодаря правильному подбору отопительного оборудования, циркуляционного насоса и комплектующих подогрев теплоносителя осуществляется без сбоев. В любых помещениях устанавливается комфортная температура и подходящий микроклимат.
Стоит ли выбирать двухтрубную систему отопления для частного дома?
Какая система отопления лучше Однотрубная или двухтрубная для частного дома?
Обе системы отопления (однотрубная и двухтрубная) имеют свои преимущества и недостатки, и выбор зависит от многих факторов, таких как размер дома, количество комнат, доступные топливные ресурсы и бюджет.
Однотрубная система отопления является более простой и дешевой в установке, так как требует меньше труб и фитингов. Однако, в этой системе теплоноситель циркулирует по одному трубопроводу и поэтому температура в разных радиаторах может быть разной. Кроме того, однотрубная система имеет низкую эффективность и может потреблять больше энергии для обогрева дома.
Двухтрубная система отопления является более сложной и дорогой в установке, так как требует больше труб и фитингов. В этой системе теплоноситель циркулирует по двум трубам и поэтому температура в радиаторах более равномерна. Эта система более эффективна и экономична в использовании, так как позволяет легче регулировать температуру в разных комнатах.
Таким образом, при выборе между однотрубной и двухтрубной системами отопления для частного дома, необходимо учитывать размеры дома, количество комнат и доступные финансовые ресурсы, а также сравнить преимущества и недостатки каждой системы для принятия оптимального решения.
