Как включить дифавтомат после срабатывания?

Причины того, что выбивает дифавтомат

Причины, по которым выбивает дифавтомат, можно разделить на три категории. Первая причина – это дефект в самом автомате, вторая – что-то не так с нагрузкой, и третья – проблемы в контролируемой линии. Решение задачи о поиске неисправности состоит в постепенной локализации участков электропроводки. Правильный алгоритм проверки значительно ускорит и упростит поиск.

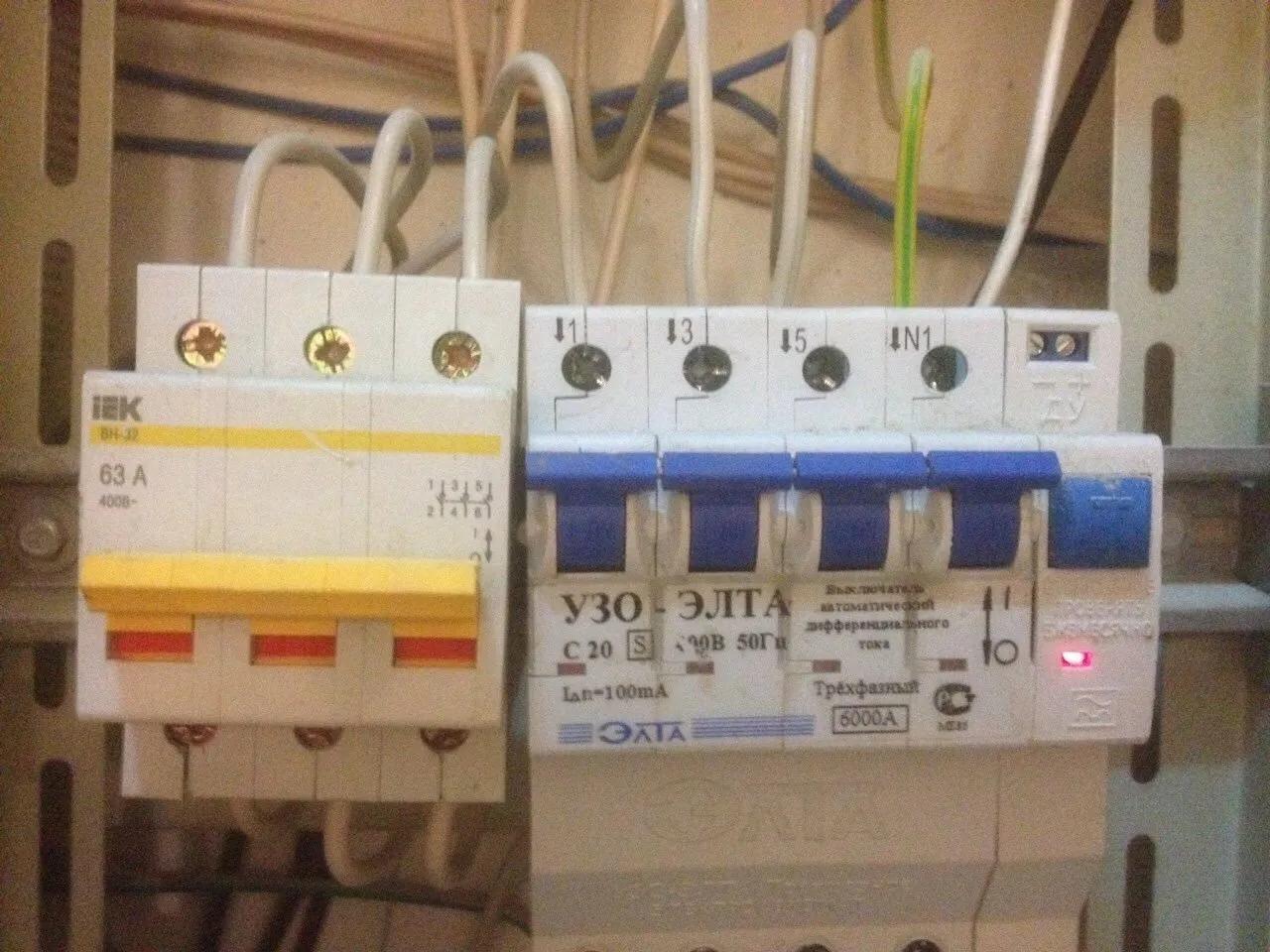

Выбивание при вводе электропроводки в эксплуатацию

В случае нового строительства или капитального ремонта жилища прокладывается новая электропроводка и соответственно устанавливается электрический щит с устройствами защиты от токов утечки и короткого замыкания.

После монтажа и включения автоматов проявляет себя неисправность. Дифавтомат выбивает либо сразу, либо после подключения нагрузки.

Дефект в самом приборе в данном случае исключается, так как он проверялся при покупке. Единственное, что нужно сделать, это проверить значения отключающего и номинального тока дифавтомата.

Они должны соответствовать значениям, предварительно рассчитанным и указанным в схеме. Вторую причину можно исключить, заменив нагрузку обычной настольной лампой.

Обычно так делают на уже работающей системе электроснабжения. На впервые включаемой электропроводке нужно начинать с проверки монтажа.

Проверку дифференциального автомата начинают с включения устройства в тестовом режиме. Если срабатывает, значит, он исправен. Последовательность дальнейших действий такая:

  • убедитесь, что отключена нагрузка;
  • включите автомат, если выбило, значит, неправильное подключение проводников;
  • убедитесь, что к верхним контактам с обозначением N подключен нулевой провод, а к контакту L фазный;
  • проверьте нижние контакты дифавтомата на предмет правильности подключения проводов от контролируемой линии;
  • попробуйте включить устройство защиты.

Для особо недоверчивых людей, желающих проверить работоспособность дифавтомата можно сделать следующее. Индикаторной отверткой надо найти ноль в розетке и соединить его с землей.

Так как никаких токов без нагрузки через нулевой и фазный провод не протекает, то дифавтомат никак не среагирует. При включении нагрузки, даже настольной лампы на 100 Вт, устройство сразу же отключится.

Так как в нулевом проводе ток будет в два раза меньше, чем в фазном (за счет частичного его прохождения через земляной проводник), то возникнет разница токов. И она вызовет срабатывание электромагнитного расцепителя дифавтомата.

Причины отключения в работающей электросети

Причины выбивания дифавтоматов в работающей сети те же, что и во вновь вводимой электропроводке. При анализе ситуации необходимо учитывать общее состояние электрической сети:

  • какие провода использовались;
  • тип изоляции;
  • двухпроводная или трехпроводная проводка.

Нужно выяснить есть ли местное заземление. На последних моделях дифавтоматов на передней панели появилась индикационная площадка. Она помогает определить причину срабатывания дифавтомата.

Если при выбивании устройства площадка не вышла за плоскость передней панели, значит это токи утечки, если вышла, то срабатывание прибора вызвало короткое замыкание или перегрузка.

Может быть и наоборот, надо смотреть инструкцию на данный прибор. Такая возможность, конечно же, облегчает поиск неисправностей.

Проверка замыкания

Если дифференциальный автомат срабатывает из-за короткого замыкания, это обнаруживается проще всего. Подключенный к линии в качестве нагрузки прибор обычно не работает. У него тоже есть предохранители, которые наверняка перегорели, корпус может быть немного закопченный или провода немного оплавленные.

Если в линии несколько приборов, то неисправный прибор отключают, а дифавтомат включают вновь. При этом он должен встать на контроль. При повторном выключении нужно смотреть, как быстро это произошло.

Если мгновенно, значит, где-то еще замыкает. Отключайте нагрузку постепенно. Убрали один прибор, включили дифавтомат, ждите реакцию.

Если защитное устройство стоит на контроле, значит и отключенный прибор неисправен, если нет, то отключаем следующий, пока не убедимся в исправности всей подключенной техники.

Если с электроприборами все нормально, то при мгновенном отключении имеется замыкание в линии. В первую очередь короткое замыкание может произойти в розетках и распределительных коробках, в местах соединений. Как проверить сеть в этом случае?

Определить неисправность можно визуально по черным от сажи проводам и оплавленной изоляции. Если и там все нормально, проверятю всю линию по участкам от дифавтомата до розеток на короткое замыкание.

Надо найти перегоревший провод и заменяете весь участок (часть линии от одного места соединения проводников до другого).

Перегрузка

Если дифавтомат отключается не сразу при включении нагрузки, а через несколько секунд или минут, то здесь явно присутствуют токи перегрузки, но их значения не достаточны для мгновенного срабатывания.

Поэтому отключение происходит из-за срабатывания теплового расцепителя. На линии слишком много потребителей. Так бывает, когда на одну розетку цепляют через тройник несколько мощных приборов. Надо убрать часть нагрузки, переключить электротехнику на другие линии, если есть возможность.

Если позволяет сечение проводки, можно добавить количество розеток и заменить дифавтомат на прибор с большим номинальным током.

Кстати, если дифавтомат сработал от теплового расцепителя, то он сразу не включается. Ему нужно время для остывания биметаллической пластины. Это тоже хороший признак для локализации и поиска неисправности.

Пример со стиральной машиной

Для примера разберем случаи отключения стиральной машины из-за срабатывания дифавтомата. Первым делом исключим неисправность нагрузки.

Для этого, вместо машинки подключим к той же розетке утюг или холодильник. Если автомат не реагирует, то следует искать причину неисправности в стиральной машине.

Проверьте, не замыкает ли на корпус фазный провод. Возможно, поизносились щетки электродвигателя, и через графитовую пыль ток протекает на корпус.

Измерьте сопротивление изоляции обмоток электродвигателя. Если оно упало ниже 7-10 кОм, то токи утечки таковы, что могут вызвать срабатывание дифавтомата. Дальше этого идти не надо, ремонт стиральной машины дело непростое, лучше вызвать специалиста.

Но причина выключения дифавтомата может оказаться не только в нагрузке. Поставив после ремонта стиральную машину на место, ситуация может опять повториться.

Дело в том, что дифавтомат, как и УЗО реагирует на суммарный ток утечки в линии: в проводах от устройства защиты до нагрузки и в самой машине. Поэтому суммарный ток утечки с контрольной нагрузкой и стиральной машиной может оказаться таким, что в первом случае дифавтомат не сработает, а во втором отключится.

Другие причины

Причиной выбивания дифавтомата может оказаться что угодно. Это и повышенная влажность, которая проникает в местах соединения проводов в розетках, распределительных коробках, и случайные повреждения шурупами или гвоздями изоляции проводов, скрытых под обшивкой. Может присутствовать заводской дефект, проявившийся только через несколько лет.

Поиск таких неисправностей довольно хлопотное дело и занимает много времени даже в случае с открытой проводкой. Проще всего найти обрыв в линии и ликвидировать неисправность простой заменой провода.

Если необходимо, замените розетку на влагозащищенную. Иногда попадаются некачественные провода с изоляцией не соответствующей заявленным характеристикам. Это тоже проявляется не сразу. Придется менять электропроводку. Если прокладывали ее в гофрах, то повезло. Обойдетесь без пыльных работ.

Основные причины срабатывания дифавтомата

  • Причины срабатывания
  • Без нагрузки
  • При замыкании земли и нуля
  • При включении нагрузки
  • При скачке напряжения
  • Поиск и устранение неисправности

Причины срабатывания

Без нагрузки

Старые жилищные фонды, в которых изоляция проводов на гране износа (а в некоторых местах и вообще отсутствует), могут вызывать спонтанные утечки тока, которые зависят от влажности воздуха в помещениях, наличия посторонних предметов и мелких животных рядом.

В домах, где была заменена проводка силами жильцов, в следствии небрежного отношения к правилам монтажа может возникать срабатывание дифавтомата в щитке. Также к основными причинам отключения относится поврежденная изоляция провода во время укладки, спрятанная скрутка в стене при наращивании провода (грубейшее нарушение), просчет в изоляции и расположении распределительных коробок, а также электрофурнитуры.

Чтобы понять, почему дифавтомат срабатывает без нагрузки придется сделать ревизию электропроводки. В этом случае для начала нужно определить, какая группа проводки является проблемной: розетки или освещение, т.к. это отдельные линии. К примеру, если выбивает дифференциальная защита при включении света, значит дело в линии освещения, а если при подключении вилки в розетку, вероятно дело в розеточной группе (только сначала убедитесь, что сам подключаемый прибор исправен).

При замыкании земли и нуля

Иногда при неправильном монтаже и соединении проводов PE и N в распределительной коробке или розетке, происходит отключение диф автомата. Казалось бы ноль и заземление соединяются на одной клемме PEN в щитовой. Если обратится к принципу действия защиты, мы видим что условия равенства не выполняются поскольку уходящий ток разделяется на два проводника и только один из них проходит через дифференциальный трансформатор. По этому защита ложно срабатывает.

На этом часто ловятся начинающие домашние мастера, т.к. они не имеют должного опыта и не сильно вникают в принцип работы дифференциального автомата. О том, как выполнить разделение PEN проводника читайте в нашей статье!

При включении нагрузки

Если при подключении потребителя постоянно происходит срабатывание дифавтомата в квартире, значит в нем есть проблема с изоляцией. Это сигнал того, что эксплуатацию данного прибора продолжать не безопасно. Необходимо принимать меры для самостоятельного поиска неисправности или же вызывать специалиста, для диагностики и устранения причины.

Игнорирование данного факта опасно и для жизни потребителя, и его близких, а также это частая причина возникновения пожара. Поэтому если у вас срабатывает дифавтомат при включении стиральной машины, водонагревателя, пылесоса или другого вида бытовой техники, советуем незамедлительно перейти к ремонту или же отнести проблемный прибор в сервисный центр. О том, как отремонтировать бытовую технику своими руками, мы рассказываем в отдельном разделе сайта. Если дифференциальный автомат срабатывает на теплый пол в частном доме, значит дело в греющем кабеле, который нужно прозвонить и при необходимости отремонтировать.

При скачке напряжения

Встроенная защита электронной схемы дифференциального автомата может отключать питание на схему при превышении напряжения. Такой способностью правда обладают не все аппараты, а только с электронной схемой управления. Также защита может отключаться во время включения из-за короткого замыкания внутри самого потребителя, т.к. дифавтомат умеет выключаться при коротком замыкании.

Следует выделить еще одну причину срабатывания – плохое качество самого аппарата. Если вышибает защиту в щитке через некоторое время после включения или же например только ночью, попробуйте заменить автомат на новый. Однако для начала проверьте все другие вероятные факторы, которые мы описали выше.

Поиск и устранение неисправности

Если сработал дифференциальный автомат можно попробовать его включить повторно. Это позволит исключить случай срабатывания при скачке напряжения. Если попытка не увенчалась успехом, то нужно отключить потребителя из розетки, которую контролирует дифавтомат и повторить попытку включения. Получилось включить? Значит проблема в изоляции потребителя.

В том случае, когда попытка не удалась и аппарат как и прежде срабатывает, нужно искать причину дальше. Теперь можно открутить отходящие провода L и N от аппарата и таким образом проверить его работоспособность, без нагрузки. Исправное устройство должно включится и сработать при нажатии на кнопку «ТЕСТ».

Алгоритм поиска причины срабатывания дифференциального автомата предоставлен на схеме:

Также рекомендуем просмотреть видео, на котором наглядно демонстрируются частые ошибки при подключении дифференциальной защиты, в результате чего выбивает аппарат:

Вот мы и рассмотрели основные причины, почему срабатывает дифавтомат в щитке. Надеемся, теперь вы знаете, что делать, чтобы решить проблему!

Обязательно прочитайте:

Электромонтажные работы в Минске

Современный и качественный электромонтаж «под ключ», в Минске.

Для тех, кто ищет надежного подрядчика для выполнения электромонтажных работ в Минске, предлагаю свои услуги мастера-электрика. Я готов, в максимально сжатые сроки, решить практически ВСЕ вопросы, связанные с электрикой Вашего дома или квартиры.

Что я делаю?

  1. Выполняю монтаж новой и замену старой электропроводки, в квартирах Минска.
  2. Собираю надежные электрощиты для квартир и загородных домов.
  3. Монтаж слаботочных систем в квартирах (Интернет, Телевидение, Телефон и т.д).

Работаю напрямую с поставщиками качественной электрики. Это позволяет значительно сэкономить ваши деньги при закупке материалов.

Что будет, если Вы станете моим клиентом?

  1. Вы получите услуги, действительно высокого качества, за приемлемые деньги.
  2. Перед началом работ я учту все ваши требования и пожелания.
  3. Будут строго соблюдены сроки и оговоренные условия.
  4. Все электромонтажные работы будут выполнены согласно стандартам и нормам, действующие в Республики Беларусь.
  5. Получите надежную гарантию, с оперативным выездом для устранения проблем.

Цены на электромонтажные работы

Прежде всего, я работаю с клиентами, которые заинтересованы в НАДЕЖНОЙ и БЕЗОПАСНОЙ электропроводке, которая делается НАДОЛГО. Если наши цели будут совпадать, то мы всегда договоримся о цене.

Работа профессиональным инструментом, позволяет сократить время для выполнения электромонтажных работ и сделать цены доступными для большинства моих клиентов:

Стоимость работ указана в бел.рублях. Цена актуальна на 2020 год.

Более подробно с ценами, на которые я опираюсь, можно ознакомиться на странице с расценками или скачать актуальный прайс-лист (от 10.01.2021 года)

Алгоритм работы со мной

1. После телефонного разговора со мной или оформление заказа онлайн, я приеду на объект для необходимых замеров и уточнения задачи. При встрече, Вы получите подробную консультацию по Всем интересующим Вас вопросам связанные с электрикой. Если у вас нет готового решения для электромонтажа помещения, то готов на месте обсудить с Вами: удобные места для установки электроустановочных изделий, подсчитать нужное количество линий и способы прокладки кабелей, согласовать схему электрического щита.

2. В зависимости от поставленных задач, я закупаю необходимые материалы и подготавливаю пакет документов (схема щита, предварительная смета, схему линий, проект и т.д.) На данном этапе корректируется цена и срок работ.

3. В назначенное время, прибываю на объект, с необходимыми материалами и оборудованием и выполняю запланированные работы, согласно утвержденному графику. В жилых домах, шумные работы выполняются только по будням, с 09-00 до 19-00 с перерывом с 13-00 до 15-00.

4. По завершению всех этапов, заказчик принимает работу и оплачивает мои услуги. После этого, начнется гарантийное обслуживание объекта — сроком до 5 лет. В этот период времени, все выявленные проблемы устраняются бесплатно, в кратчайший срок.

Внимание! У меня практически всегда высокая загруженность работой, поэтому планируйте электромонтажные работы заранее.

Хороший ремонт всегда начинается с услуг электрика. Пусть этот шаг будет для Вас простым и надежным.

«Легче сделать работу качественно, чем объяснить клиенту, почему ты этого не сделал»

Для моих заказчиков:

  • Профессиональные консультации
  • Доступные цены
  • Юридическое оформление
  • Гарантия на работы — до 5 лет
  • Срочный аварийный выезд по гарантии

Электрика в доме

Проводка, освещение, электрические приборы

Принцип работы дифавтомата

Дифавтомат (дифференциальный автомат) широко используется при производстве электромонтажа. Данное приспособление способно защитить не только живой организм, но и всю электрическую систему от повышенной нагрузки, при утечке электротока, а также от короткого замыкания. Приспособление сочетает функции двух приборов: автоматического выключателя и УЗО.

Дифференциальный автомат

Дифавтоматы используются в электросетях переменного тока, имеющих одну или три фазы. Такие устройства содействуют увеличению уровня надежности во время непрерывной эксплуатации электрооборудования. К тому же дифавтомат способен предотвратить пожар, спровоцированный возгоранием изоляционного слоя токоведущих элементов электроприборов.

Как устроен дифференциальный автомат

Дифавтомат состоит из рабочей и защитной частей. Первая включает в себя автомат. В нем заключены: система расцепления и рейка, которая сбрасывает выключатель. В зависимости от типа устройства есть двухполюсные и четырехполюсные УЗО. Система расцепления имеет два расцепителя:

  • электромагнитный – выключает электролинию при появлении в сети короткого замыкания;
  • тепловой – отключает электролинию в случае образования высокой нагрузки.

Вторая часть дифавтомата включает модуль дифференциальной защиты. Он способен обнаружить утекающий ток. К тому же данный элемент преобразует ток в механическое воздействие. При этом рейка сброса отключает выключатель.

Основой конструкции дифавтомата является трансформатор, который обнаруживает остаточный ток.

Преимуществом дифавтомата в первую очередь является небольшой размер прибора. Он занимает немного места в электрическом щитке. При таких габаритах появляется возможность установить электрический щит меньшего размера.

Процесс подключения дифавтомата менее затратный и трудоемкий. Установка прибора не займет много времени. Кроме этого это устройство не требует дополнительных приборов для его применения, поэтому при замене необходим только один дифавтомат.

До недавнего времени минусом дифавтомата являлось трудность выявления неисправности при срабатывании. Современные производители оснастили приспособление сигнальными флажками. При этом возможно определить участок схемы, где возникла неисправность.

При срабатывании прибора очень трудно понять причину срабатывания, так как их может быть несколько. То ли он сработал на утечку тока, то ли от перенапряжения, а может от возникновения в сети короткого замыкания. Это также является недостатком данного прибора.

Дифавтомат электронного типа имеет изъян: при обрыве нулевого проводника фазный провод находится под напряжением, что может привести к поражению человека электротоком. Устройство электромеханического типа не имеет такого отрицательного момента, и работоспособность его остается на прежнем уровне. Однако эти типы приборов дорого стоят в отличие от электронных.

Технические характеристики

Основной технической характеристикой дифференциального автомата является величина номинального тока. Данный показатель нормированный, и соответствует 6А, 10А, 16А, 25А, 50А. При нанесении данной маркировки на защитный прибор это значение указывается совместно с показателем быстродействия, которые отображаются символами: В, С, D.

К следующей характеристике относится ток отключения напряжения. Практически для всех моделей эти параметры соответствуют: 10мА, 30мА, 100мА, 300мА, 500мА.

В характеристиках прибора указывается номинальное напряжение. Оно может быть 220В в однофазной сети и 380 в трехфазных электролиниях.

Величина тока утечки и селективность являются характеристиками данного приспособления. В соответствии с этим показателем приборы могут иметь такие обозначения: А – приборы, которые срабатывают на утечку тока переменного параметра; АС – устройства, срабатывающие на утечку тока, имеющего постоянную величину; В – приспособления, отключающиеся при создании двух вышеперечисленных обстоятельств.

Далее указывается тип встроенного УЗО. На поверхности устройства данный параметр обозначается в буквенном выражении или в виде рисунка.

Так как в основу дифавтомата входит встроенное УЗО, то принцип селективности в данном приборе также существует. Этот принцип заключается во временном отрезке задержки срабатывания. То есть защитный прибор, который ближе всех расположен к электросчетчику, должен иметь наибольшее время задержки отключения.

В соответствии с этим устройства имеют маркировку с буквой S, что обозначает задержку отключения в 200-300мс, или с буквой G – 60-80мс.

Дифференциальный автомат: причины срабатывания

Иногда после установки дифавтомата возникают частые срабатывания. Это случается ввиду некоторых причин:

  • При монтаже двух дифавтоматов спутаны нейтральные провода. В такой ситуации при включении кнопки тестирования не возникнет никаких причин для переживаний. Значит, кнопка сработает. Хотя в результате его использования в работе, он сразу отключится.
  • Нейтральный проводник, идущий от выхода прибора, подсоединили к нулевой шине. В таком случае правильным будет подключение его к потребителю электроэнергии. При включении дифавтомата в работу, он также сработает. Следовательно, кнопка Тест не исправна.
  • Провод защитного заземления и ноль соединены. В данном случае прибор просто не включится.
  • При существовании двух дифавтоматов, нейтральные провода объединены в схеме. Все два автомата будут включаться, кнопка Тест мгновенно отключается, при подаче нагрузки автоматы сразу отключаются.
  • При установке дифавтомата неправильно подсоединили нулевой проводник. Провод, соответствующий нолю должен подключаться сверху, путем подсоединения к гнезду с буквой N, а отходящая нейтраль идет уже напрямую к потребителю. Вести себя автомат будет, так же как и в предыдущем случае.

Причиной отключения может стать ситуация когда нулевой проводник идет не от защитного устройства, а от нулевой шины. При этом дифференциальный автомат не будет включаться.

Ошибки при подключении дифавтоматов и УЗО

Видеоблогер и профессиональный щитовик Дмитрий, ведущий авторский блог «Заметки электрика» , подготовил видеоматериал , в котором рассказал о самых распространенных ошибках при подключении УЗО и дифференциальных автоматов. Автор подчеркивает, что от неправильного соединения проводов не застрахованы даже опытные электрики, не говоря о новичках. Отметим, что в качестве примера для видеообзора Дмитрий использовал дифференциальные автоматы от компании КЭАЗ. Это аппараты серии OptiDin VD63 с номинальным током 16А, характеристикой «С» и током уставки 30 (мА).

У дифавтомата OptiDin компании КЭАЗ конструктивно выполнено разделение при срабатывании токовой защиты (теплового и электромагнитного расцепителя), а также токов утечки. Если автомат отключился и зеленая рукоятка осталась в верхнем положении, то сработала защита от перегрузки или короткого замыкания в цепи. Если зеленая рукоятка тоже отключилась, то в цепи произошла утечка. Это очень удобно, так как сразу видна причина неполадки.

Если УЗО или дифавтомат подключен неправильно, то устройство не будет выполнять свои функции, начнет ложно срабатывать, либо игнорировать вероятные утечки и короткие замыкания.
Чтобы убедиться в исправности дифавтомата, нужно проверить его кнопкой «тест». Для этого взводим рычажки и наживаем на «тест». Аппарат должен отключиться.

Ошибка №1 — соединение нуля (N) и защитного проводника (РЕ) после дифавтомата или УЗО. Это самая распространенная ошибка при монтаже, когда рабочий ноль соединяют с защитным проводником (PE). Так обычно поступают электрики «старой закалки», выполняя таким образом зануление. В этом случае ток, прошедший через фазный полюс дифавтомата, будет меньше, чем ток, вернувшийся через нулевой полюс. При этом, часть тока пройдет через защитный проводник PE, что приведет к срабатыванию автомата. При таком подключении не удастся даже взвести рычажки, так как УЗО или дифавтомат будет сразу же отключаться, даже если в розетку ничего не включено.

Ошибка №2 — неполнофазное подключение дифавтомата. В таком случае фазу с выхода подключают на нагрузку (розетку), а ноль пропускают мимо, то есть проводят его к нулевой шинке (N). Тогда дифавтомат можно включить, но при малейшей нагрузке он сразу же отключится, ведь ток вначале пройдет через аппарат, но обратно он будет двигаться не через нулевой полюс, а по нулевой шине в сеть. При включении обычной лампочки дифференциальный автомат сразу отключится. Кнопка «тест» здесь будет работать.

Ошибка №3 — соединение нулевого провода (N) после дифавтомата с общей нулевой шиной. Здесь с УЗО уходит один фазный проводник, а к нулевой клемме ничего не подключено. При такой ошибке ноль подключают на нулевую шину, а с нее — на нагрузку, игнорируя нулевую клемму. В итоге УЗО или дифавтомат без проблем взводится, но кнопка «тест» не работает. При подключении нагрузки аппарат сразу же срабатывает.

Ошибка №4 — при подключении одного из полюсов дифференциального автомата. В данном примере приходящая фаза идет на входную клемму, а уходит — на розетку (нагрузку). Здесь все правильно, однако смысл ошибки в том, что при подключении полюсов меняются местами клеммы, и ноль попадает на нулевую шину и уходит с нее на выходную клемму вместо входного нуля. В результате оказывается, что нулевой полюс подключен сонаправлено по отношению к фазному полюсу. Здесь аппарат включается, но кнопка «тест» не работает. В таком случае при подключении любой нагрузки происходит срабатывание.

Ошибка №5 — соединение нулей (N) разных групп. Не менее распространенная ошибка, когда в щите установлены, например, два дифавтомата. При подключении фаз ошибки не возникло, но нулевую жилу одного кабеля подключили к выходу второго, а ноль второго — к выходу первого. Здесь нули получились перепутаны и подключены на соседние устройства. В таком случае дифавтоматы взводятся и кнопка «тест» работает, однако при включении нагрузки оба аппарата отключаются. То есть без нагрузки все функционирует нормально, но при подключении электрического прибора в любую из розеток, оба автомата отключаются, так как в каждом устройстве ток будет проходить только по одному полюсу, что и вызовет срабатывание.

Ошибка №6 — объединение нулей после двух дифавтоматов. Происходит, когда соединяют нули от двух аппаратов между собой. Такое случается при ошибочном соединении в распределительной коробке. Здесь кнопки «тест» работают по отдельности, но при заведении рычажков обоих аппаратов и нажатии «тест» на одном из них, срабатывают оба устройства. Если подключить нагрузку в любую из розеток, то дифавтоматы отключатся.

Также в данном материале автор обращает внимание, что с продукцией КЭАЗ он знаком долгое время через «легендарные» автоматы АП-50, а также АЕ-20 и ВА51-35. Он отмечает прекрасное качество изделий Курского электроаппаратного завода, но в OptiDin ВД63 выделяет небольшой недостаток в плане габаритов — он занимает в щитке 4 модуля, когда у конкурентов есть более компактные аналоги.

Что будет если перепутать фазу и ноль при подключении плиты?


Если вы перепутаете фазу и ноль при подключении плиты (или другого электрического оборудования), это может привести к ряду проблем:

  1. Опасность поражения электрическим током: Если «ноль» на самом деле является «фазой», металлические части корпуса плиты могут оказаться под напряжением. Это может создать риск поражения электрическим током при касании к плите.

  2. Повреждение оборудования: Хотя большинство современных плит и других устройств разработаны таким образом, чтобы выдерживать такие ошибки, перепутывание фазы и ноля может повредить некоторые компоненты или электронные схемы.

  3. Неправильная работа: В некоторых случаях, особенно у более старых моделей плит, перепутывание фазы и ноля может привести к тому, что плита будет работать неправильно или неэффективно.

  4. Проблемы с дополнительной защитой: Если у вас установлено дифференциальное автоматическое выключающее устройство (УЗО или дифавтомат), неправильное подключение может вызвать его срабатывание.

  5. Потенциальные проблемы с гарантией: Если оборудование повреждается из-за неправильного подключения, гарантия на него может быть аннулирована.

Если вы думаете, что перепутали фазу и ноль при подключении плиты или другого электрического оборудования, отключите устройство и проконсультируйтесь с квалифицированным электриком. Никогда не рискуйте своей безопасностью или безопасностью своего имущества.
