Современные производители предоставляют широкий выбор электротоваров на строительном рынке. Давайте рассмотрим функциональное назначение распределительных коробок и ознакомимся с критериями выбора продукции в зависимости от задач и условий использования.

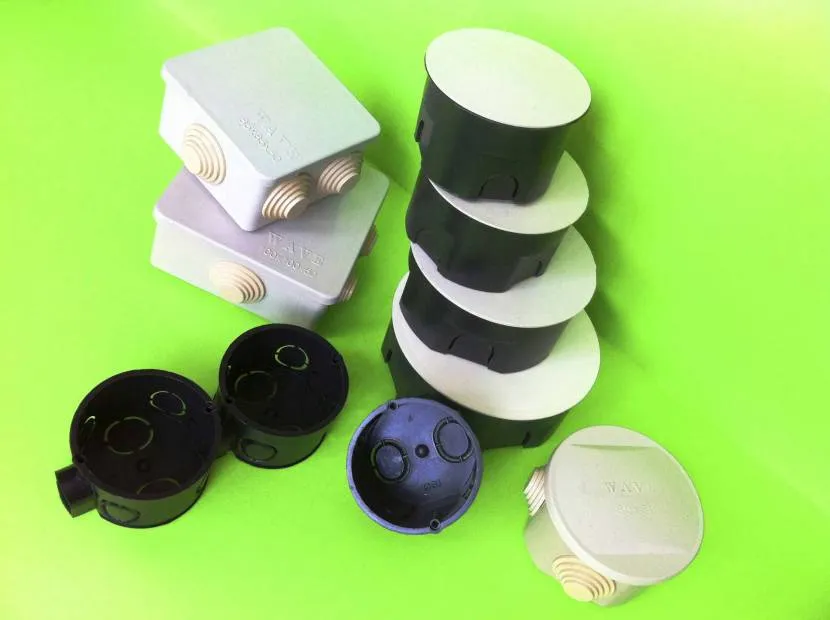

Разнообразие электрических распредкоробок Источник sellpax.com

Общее описание изделий

Инженерные коммуникации представляют собой сеть из центрального канала, разветвлений, конечных точек. Чтобы система исправно функционировала, нужно сформировать надежные узловые соединения отдельных элементов. В случае с электропроводкой мероприятие проводится с использованием электрических распредкоробок.

Фактически приспособление представлено коробом с крышкой. Устанавливают его на каждом узловом разветвлении. Здесь преследуется главная задача – изоляция контактных соединений от возможного влияния со стороны окружающей среды, несанкционированного механического воздействия. Также осуществляется защита помещения от возгораний при замыкании, человека от удара электрическим током. Дополнительно решаются две проблемы: доступ к контактным узлам для различных целей, декоративная составляющая.

Внутренняя классификация

Применяются распределительные коробки для электропроводки на любом объекте, который обслуживается энергосетью. Коммуникации представлены различными по характеристикам кабели с проводами, которые протягивают по зданию различными способами.

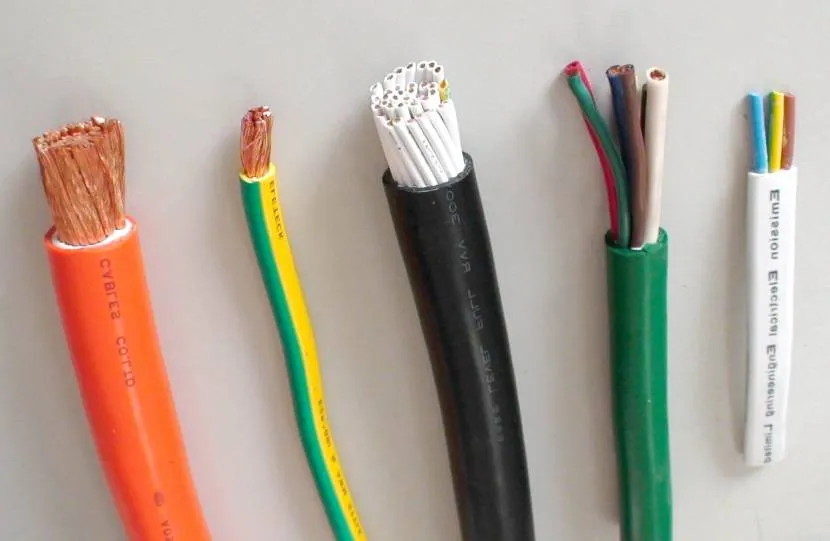

Кабельная продукция для энергоснабжения зданий Источник newstes.ru

Поэтому для каждого конкретного разветвления имеются свои нормативы и требования. Они касаются и электрических распред-коробок.

Способ монтажа

Протягивается энергосеть внутри и снаружи здания двумя способами: поверх и внутри архитектурных конструкций. Для первого случая применяются накладные короба. Крепить их к основанию можно посредством задней стенки. Либо крепеж располагается внутри изделия, либо снаружи посредством монтажных выступов с отверстиями под саморезы.

Для скрытой электропроводки существует два типа коробок. Одни погружаются в предварительно сформированное посадочное место в монолитном основании. Фиксация корпуса выполняется посредством штукатурного раствора быстрого затвердевания. Второй вариант предназначен для конструкций из листовых обшивочных материалов. Здесь вдоль наружных стенок коробки имеются лапки с винтами для крепления корпуса к полотну.

По материалу

Внутренние и наружные распред-коробки изготавливаются из металла или пластика. Для производства первых используется луженая листовая сталь или заготовки из сплавов на основе алюминия.

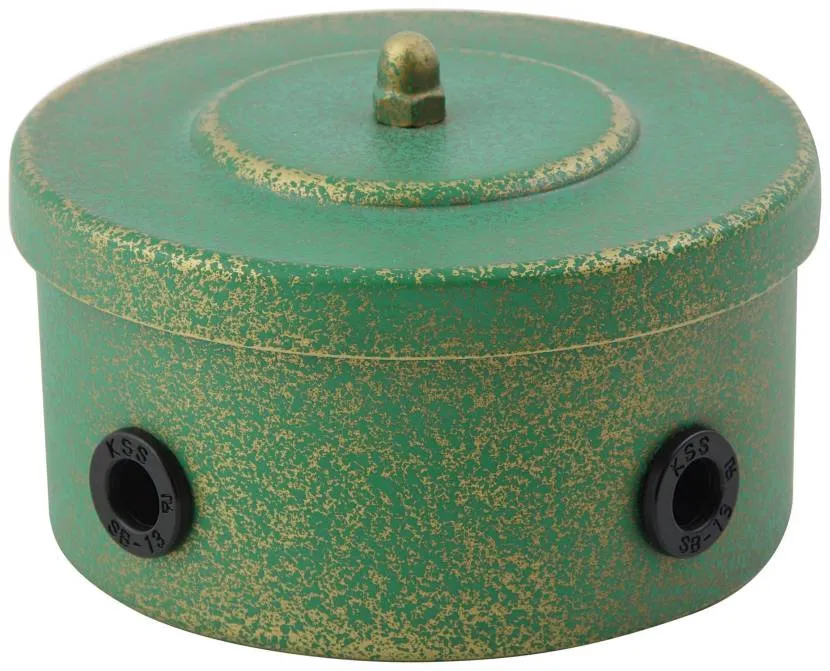

Металлическая распаячная распределительная коробка Источник el-deco.ru

Прообразами таких изделий считаются консервные банки, в которых формировались аккуратные отверстия с помощью сверла. Но в отличие от них современные образцы отвечают различным техническим требованиям включая инертность к коррозии.

К плюсам металлических изделий относятся:

• устойчивость к различного рода механическому воздействию;
• длительная стойкость к открытому пламени, замораживанию без деформации корпуса;
• долговечность (зависит от инертности к коррозионным процессам).

Пластик применяется жесткий, чтобы короб сохранял форму после механической нагрузки. Это может быть полиамид, полипропилен, фторопласт. Материал превосходит металл по малому весу, стойкости к коррозии, стоимости. Также преимуществом является высокая сопротивляемость электрическому току, то есть полимер считается хорошим изолятором.

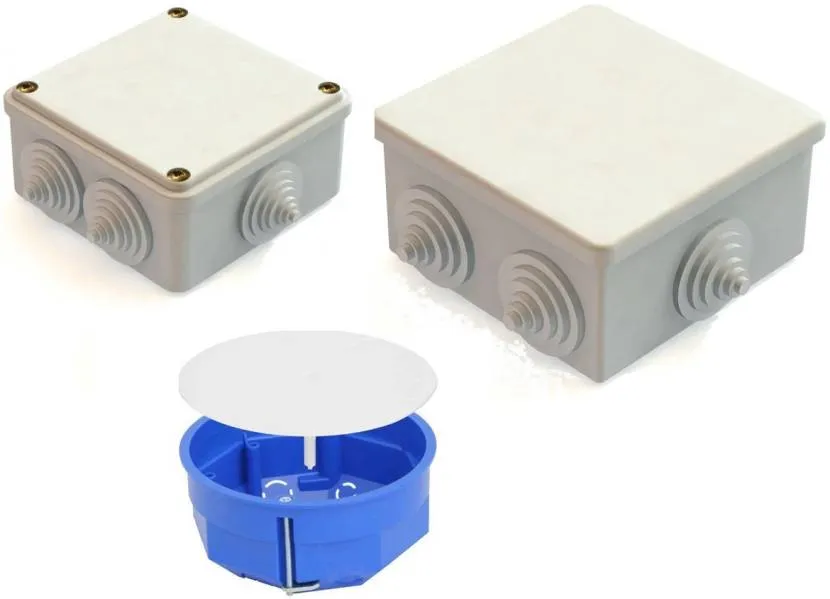

Пластиковые электрические распределительные коробки Источник gorazd25.ru

Физические параметры

Распределительная коробка для электропроводки изготавливается с круглым, квадратным или прямоугольным поперечным сечением. Первые чаще используются для установки в монолитных конструкциях. Это обосновано техникой формирования посадочного места – с помощью алмазной коронки путем сверления. Здесь удобно скрывать контактные соединения небольшого количества проводов, что актуально для отведения выключателя либо розетки от основного кабеля.

Квадратные и прямоугольные короба применяются чаще для наружной установки. В них проще распределить несколько контактных соединений. Поэтому здесь формируется больше разветвлений, чем в круглых аналогах.

В таблице рассмотрены стандартные размеры распределительных коробок для электропроводки из полипропилена.

В жилом секторе наиболее востребованными считаются три варианта квадратных коробок. Это IP54 100*100*50 мм, IP55 80*80*40 мм, IP65 88*88*53 мм. Круглые из представленных в таблице все применяются.

Назначение и защищенность

Распределительные короба применяются не только для сокрытия контактных узлов главного кабеля с ответвлениями. Иначе это распаячная коробка. Сюда также относится не менее распространенный вариант для установки механизма розеток и выключателей для скрытого монтажа (установочная). Существует еще три типа коробов:

1. Клеммная. Предназначена для перераспределения энергии между проводниками различной мощности.
2. Испытательная переходная. Используется изделие для подключения и временного отключения (на момент поверки) трехфазного энергосчетчика. Это может быть как электронный образец, так индукционный.
3. Монтажная. Служит короб для работ с наружной и скрытой проводки в случае с кирпичными, бетонными или гипсокартонными конструкциями.

Назначение также определяется степенью защиты, описание представлено в таблице.

По уровню защиты проводки различаю еще 4 типа изделий:

1. Обычные. Отверстия укомплектованы резиновыми уплотнителями. Рабочее напряжение – 220 В. Применяются внутри сухих помещений любого назначения.
2. Пылезащитные. Предназначены для установки в промышленных цехах и помещениях с высоким уровнем загрязнения.
3. Брызгозащищенные. Монтаж такой распаечной коробки выполняется в условиях повышенной влажности. Это возможно благодаря дополнению в виде резиновой прокладки под крышку.
4. Пожаростойкие. Для этих изделий характерны высокие показатели прочности и стойкости к воздействию открытого пламени. Применяются короба для прокладки коммуникаций в помещениях, где хранятся или проводятся работы со взрывоопасными веществами, жидкостями легковоспламеняющимися.

В частном секторе пользователи, как правило, ограничиваются группой изделий со степенью защиты IP55. Этого достаточно, чтобы распределить проводку внутри дома, отдельных строений. Также такие короба устанавливают на улице с целью объединения отдельных объектов, которые запитаны от одного вводного кабеля.

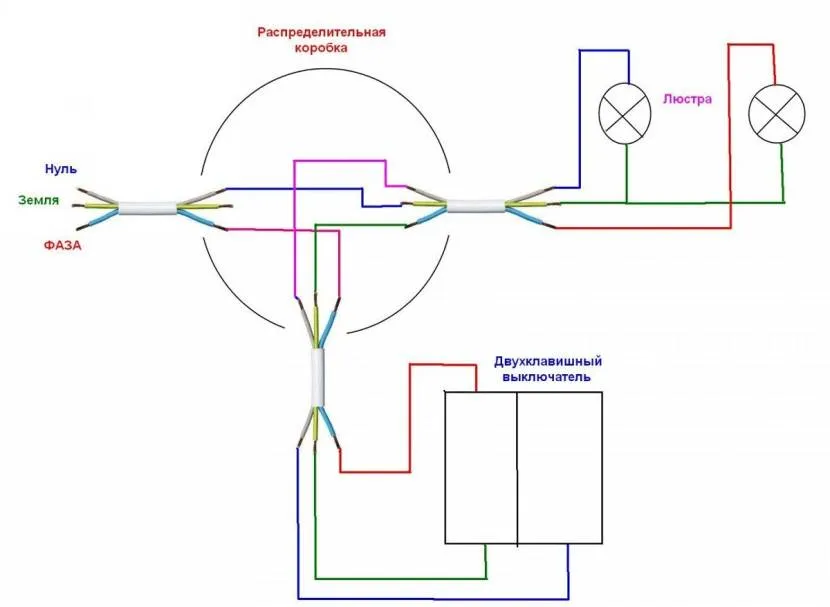

Пример схемы распределения проводов в распаячном коробе Источник stroyday.ru

Комплектация

Коробка электрическая распределительная может быть изготовлена без дополнительных элементов. Это чаша, в которую вставляется розетка или выключатель. Для стен с вентиляционным зазором здесь предусмотрены винты с лапками.

Большая часть распредкоробок поступает в продажу с крышками. Они могут быть разными в зависимости от способа фиксации:

• накладная под монтажный клей (например, жидкие гвозди);
• защелкивающаяся (на корпусе имеются ответные пазы);
• прикручивающаяся к стенкам короба саморезами или винтами (также входят в комплект).

Внутри корпуса могут быть закреплены клеммные колодки и зажимы. Это удобно для фиксации вводного кабеля первыми приспособлениями и ответвлений вторыми. Однако специалисты выделяют недостаток – ослабление винтового соединения со временем. Но это решается периодическим подтягиванием.

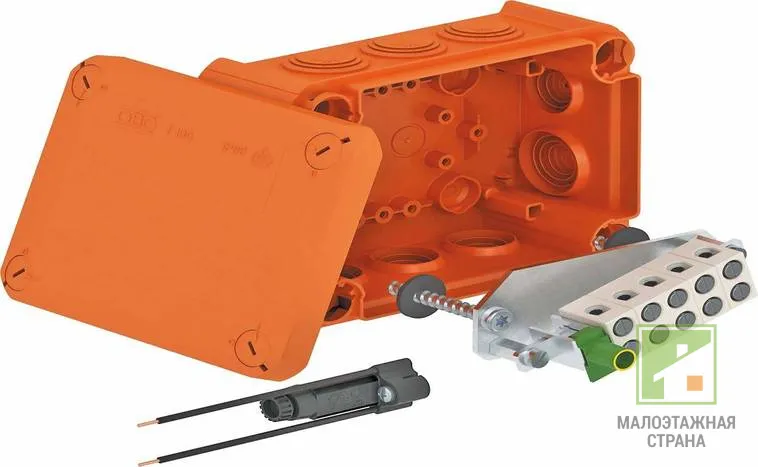

Короб с клеммами в комплекте Источник files.rct.ru

Проведение монтажных работ

Монтаж распределительной коробки выполняется с соблюдением двух главных правил. Расстояние от потолка должно превосходить 25 см. Крышка может быть задекорирована, но не скрыта предметами мебели, оборудованием.

В видео специалист рассказывает как правильно спроектировать расположение распредкоробок:

Начинается работа с формирования штроб (если планируется скрытая проводка), распределения проводов и точек потребления электроэнергии. Чтобы в будущем не возникла путаница, каждый проводник маркируется. Например, вводный, для света, для бра, для кухни или розетки.

Правила соединения выглядят так:

• соблюдается сечение жил в зависимости от назначения конкретного кабеля (от щитка – 4 кв.мм, для осветительной сети – 1,5 кв.мм, под ненагруженные розетки достаточно 2,5 кв.мм);
• соединения выполняются последовательно с опорой на конкретный тип жилы (нулевая, фаза или заземление);
• контакт между медью и алюминием формируется с помощью специальных соединителей.

После введения в отверстия нужных проводов выполняется фиксация короба. Внутри концы должны составлять по длине на 5-7 см. Жилы оголяются примерно на 10 мм. Соединения формируются в соответствии со схемой с помощью клемм, зажимов, скруток, методом пайки.

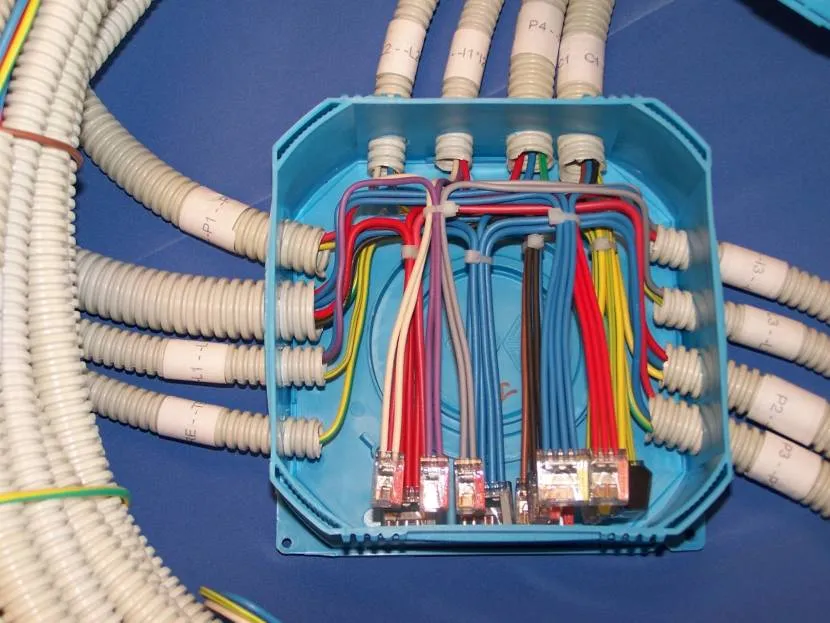

Пример формирования контактных соединений и их распределения в коробке Источник rusenergetics.ru

Все аккуратно распределяется по внутреннему пространству коробки. Монтаж заканчивается фиксацией крышки или рамки от розетки, выключателя.

В этом видео продемонстрированы и объяснены 5 распространенных ошибок, которые совершаются во время монтажа распредкоробок:

Коротко о главном

Распределительные коробки применяются для сокрытия контактных соединений проводников от загрязнения, влаги, физического воздействия. Также обеспечивается открытый доступ к узлам.

Различаются короба по исполнению, способу установки, применению, материалу и допустимым условиям эксплуатации.

Дополнительно изделия могут быть укомплектованы резиновыми уплотнителями, крышками, клеммами и зажимами, крепежными элементами.

По степени защищенности выделяются открытые коробки (подрозетники), защищающие контакты от пыли, влаги или пожара, допустимые для погружения в грунт или в водоем.

Прочитать позже

Отправим материал на почту

Заказывайте электротехнические работы и сопутствующие материалы

Оставить заявку

Как соединить провода в клеммной коробке?

Соединение проводов в клеммной коробке — важная и безопасная процедура. Клеммная коробка используется для обеспечения надежного и безопасного соединения проводов, а также для защиты соединений от пыли и влаги. Вот как правильно соединить провода в клеммной коробке:

1. Подготовьте материалы и инструменты:

   • Клеммная коробка.
   • Изолированные клеммы (клеммники) подходящего размера.
   • Отвертка или другой инструмент для закручивания клемм.
   • Изоляционная лента (при необходимости).

2. Отключите электропитание:

   • Прежде чем начать работу, убедитесь, что электропитание отключено, чтобы избежать случайного возникновения короткого замыкания или других опасных ситуаций.

3. Подготовьте провода:

   • Обнажите концы проводов на необходимую длину (обычно 1-1,5 см) с помощью специального инструмента для снятия изоляции или ножа. Убедитесь, что проводники не пересекаются и не соприкасаются.

4. Выберите клеммы:

   • Выберите клеммы подходящего размера, которые могут вместить провода, которые вы собираетесь подключить.

5. Подключите провода:

   • Вставьте концы обнаженных проводов в соответствующие отверстия клеммы. Обычно клемма имеет отверстие для ввода провода и зажимное винтовое отверстие. Вставьте провод в вводное отверстие, затяните зажимный винт, чтобы надежно закрепить провод.

6. Проверьте надежность соединения:

   • Потяните легким усилием за провод, чтобы убедиться, что он надежно закреплен в клемме.

7. Изолируйте соединение (при необходимости):

   • Если в клеммной коробке есть другие провода или металлические поверхности, убедитесь, что никакие обнаженные части проводов не касаются друг друга. При необходимости, используйте изоляционную ленту или другие изоляционные материалы.

8. Закройте клеммную коробку:

   • Закройте клеммную коробку, чтобы защитить провода и соединения от пыли и влаги.

9. Проверьте подключение:

   • Перед включением электропитания, убедитесь, что все провода правильно подключены и нет никаких замыканий.

Важно следовать инструкциям производителя и соблюдать нормы безопасности при работе с электрическими проводами. Если у вас нет опыта работы с электричеством, рекомендуется обратиться к профессионалам для выполнения электромонтажных работ.
