Недостатки и преимущества использования буржуйки

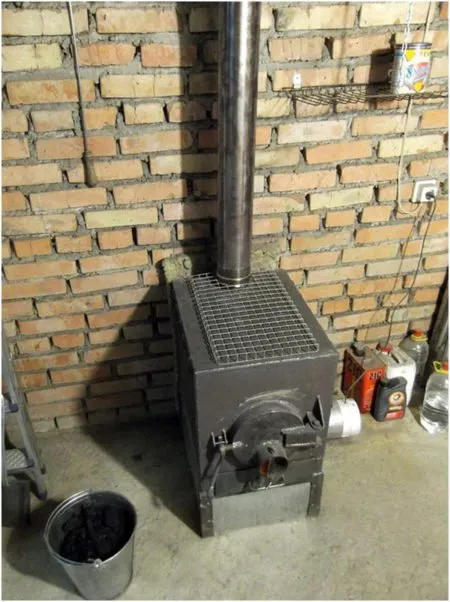

Эта самодельная печка для гаража имеет всего три недостатка:

Отопительные устройства изготавливаются из стали, что позволяет им быстро отдавать тепло, но не способствует его задержке, в отличие от чугунных печей. Однако такую «неприятность» можно легко устранить — достаточно обложить ее огнеупорным или «шамотным» кирпичом, как это делается с мартеновскими печами.

1. Для обеспечения достаточной вытяжки воздуха потребуется обеспечить печь вытяжкой, высота которой не менее 4 м. Но это тоже сомнительный недостаток. Для лучшего обогрева помещений, опытные печники советуют протянуть трубы вытяжки через весь бокс. Газ будет отдавать тепло на всем протяжении бокса – это позволит экономить топливо.
2. Неоспоримый недостаток – потребность постоянного прочищения дымохода, особенно если он выполнен из тонкой трубы и возможность образования конденсата.

Достоинств у самодельной печки для отопления гаража на порядок больше:

• способность быстро обогревать помещение. Печи для гаража, выполненные с учетом всех правил, способны поднять температуру до комфортной уже через 10 минут. Но если отопитель обложить кирпичом, этот период времени увеличится;
• возможность обеспечить равномерный обогрев всего помещения при протянутых по всему гаражу трубах вентиляции;
• буржуйку для гаража можно сделать работающей на разных видах топлива. Это может быть печь для гаража на дровах. Подойдет отработанное масло, уголь. Даже древесную стружку и опилки можно использовать в качестве топлива;
• простота конструкции позволяет использовать для производства разные схемы. Печь в гараж на дровах своими руками можно сделать из старого газового баллона, обрезка трубы и просто старого листового металла;
• такая самодельная конструкция не требует больших затрат на покупку материалов и времени для ее производства. Если сделать печь для гаража своими руками, работающую на отработанном машинном масле, она сможет экономить значительные средства. Электроконвекторы или инфракрасные обогреватели увеличивают цифры в оплатке за электричество;
• добавив незначительные изменения в чертежи, вы получаете возможность быстро разогреть или приготовить горячую пищу в гараже.

Разберем подробнее процесс изготовления печки в гараж своими руками.

Подготовительные работы перед сборкой обогревателя

Буржуйка является источником повышенной пожароопасности. Поэтому размещая её в углу помещения или около стены, необходимо:

1. Повесить на печь защитные экраны.
2. Поднять её от пола, а пол под ней возле дверей топки и зольника защитить кафельной плиткой или асбестовыми плитами.

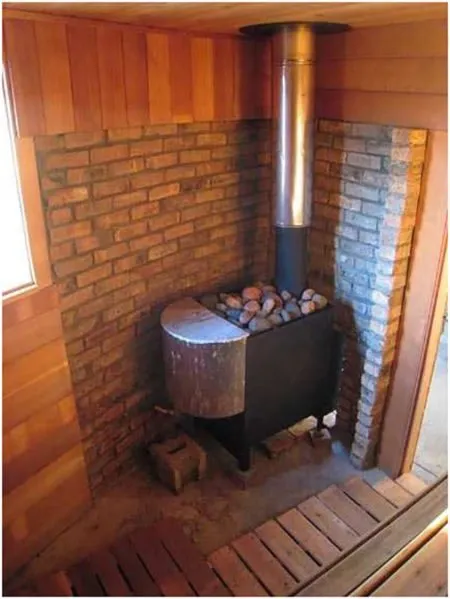

Стены и пол в месте установки буржуйки должны защищаться несгораемыми материалами, а сама печка —подниматься на теплоизолирующее основание

Отбор тепла водяным контуром из активной зоны котла понижает температуру горения, снижает тепловое излучение печи. Теплообменник влияет на процесс горения как ведро воды на костёр. Внутри топки появляется холодная зона рекуператора, которая не даёт топливу полностью сгореть, вызывая образование сажи в дымопроводе и дыма над печной трубой. Буржуйка будет постоянно дымить.

Необходимые материалы и инструменты

Для изготовления печурки-времянки понадобятся следующие инструменты и материалы:

1. Болгарка.
2. Электро- или газосварка.
3. Электрическая дрель и свёрла.
4. Слесарный инструмент: плоскогубцы, молоток, напильник, шлифовальная бумага, линейка, метчик.
5. Сантехника: фитинги-американки, гайки под фитинги, шарнирные краны, переходники.
6. Уплотнитель или силикон для фитингов.
7. Металлический лист из легированной стали.

В качестве основы для изготовления печи могут использоваться:

1. Металлические бочки объёмом от 20 до 200 л.
2. Автомобильные диски от 2 шт.
3. Баллоны из-под пропана или углекислоты.
4. Толстостенные металлические трубы диаметром от 150 до 350 мм.
5. Металлические фляги для воды на 20, 30 или 40л.

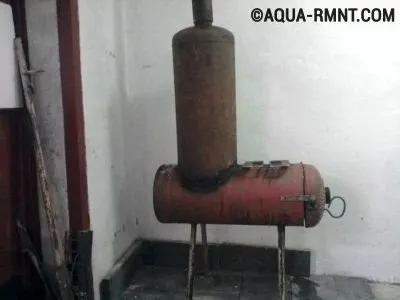

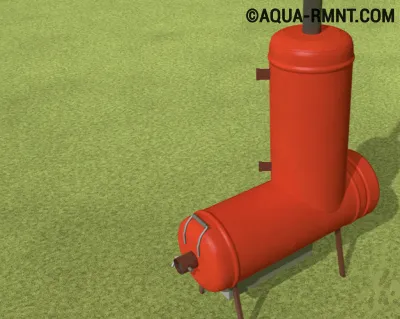

Одним из самых популярных решений для изготовления буржуйки своими руками является переделка старого газового баллона

Если указанные материалы есть под рукой, значит, уже 2/3 конструкции будущей печки готово. Осталось лишь собрать всё в единое устройство.

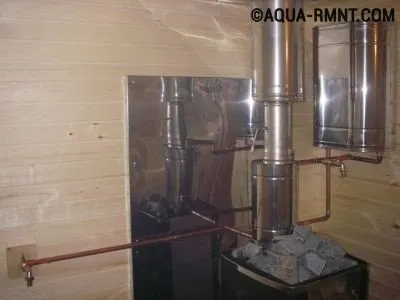

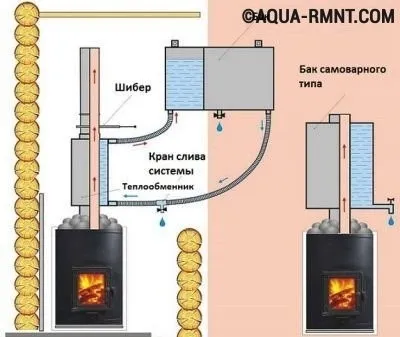

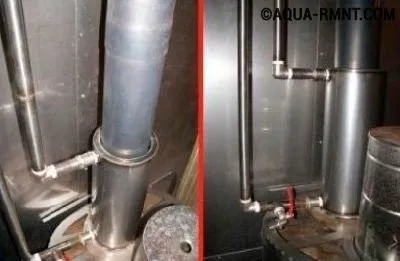

Изготовление обогревателя и устройство магистрального бойлера на дымоходе буржуйки

Выбираем доступный материал для изготовления устройства. Учитываем, что для алюминиевого рекуператора материала нужно в два раза больше, чем для медного из-за свойств теплопроводности. Для установки печи с теплообменником высотой в 500 мм понадобится:

1. Медная или алюминиевая трубка диаметром 16 мм длиной 50 м.
2. Газовый баллон или баллон из-под сжатого газа.
3. Труба для дымохода диаметром 150–210 мм.

Пошаговая инструкция изготовления времянки с бойлером:

1. Обрезаем газовый баллон. Подвариваем ножки.

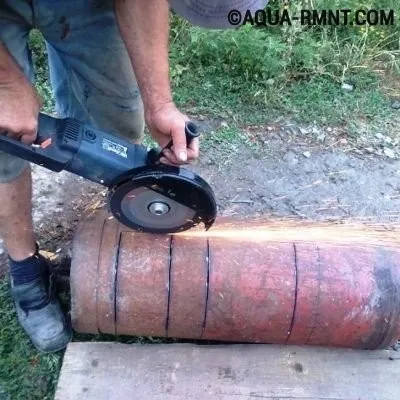

Сначала у газового баллона необходимо срезать верхнюю часть

В нижней части баллона делаются отверстия для удаления золы и образования тяги

К поверхности, где просверлены отверстия, привариваем металлическую коробку для устройства зольника

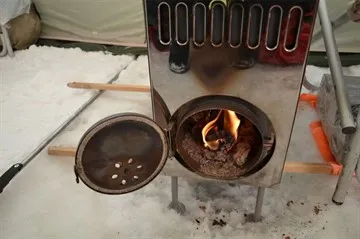

Для горения топлива достаточно воздуха, который будет поступать через отверстия колосника

Видео: буржуйка с водяным контуром

Что такое печь камин с водяным контуром?

Печь-камин с водяным контуром (или водонагревательная печь-камин) представляет собой систему отопления, которая использует тепло, выделяемое при горении дров или другого топлива внутри печи, для нагрева воды. Эта горячая вода затем циркулирует по трубопроводам и радиаторам, предоставляя тепло в помещении. Таким образом, такая система сочетает в себе уютную атмосферу камина и эффективность водяного отопления.

Основные компоненты печи-камина с водяным контуром:

1. Огневая камера: Это пространство, где сгорает топливо (обычно дрова). Тепло, выделяемое при горении, передается стенкам камеры и далее к воде водяного контура.

2. Теплообменник: Теплообменник — это компонент, который находится внутри огневой камеры и непосредственно соприкасается с огнем. Он обеспечивает передачу тепла от горячих газов к поверхности, через которую проходит вода.

3. Водяной контур: Это система трубопроводов, через которую циркулирует горячая вода. Она подключается к теплообменнику печи-камина и может включать в себя расширительный бак, циркуляционный насос и другие компоненты.

4. Теплоноситель: Это вода или антифриз, который циркулирует в водяном контуре и передает тепло от печи к радиаторам или другим элементам системы отопления.

5. Радиаторы или полы с подогревом: Горячая вода из водяного контура передает свое тепло радиаторам или системе полового отопления, обогревая помещение.

Преимущества печи-камина с водяным контуром включают возможность обогрева не только помещения, где установлена печь, но и других частей дома через систему радиаторов или полов с подогревом. Также это может быть эффективным способом использования дров как источника тепла. Однако установка и обслуживание такой системы требует навыков и опыта, поэтому рекомендуется проконсультироваться с профессионалами в области отопления и печей перед тем, как приступать к проекту.
