Мощность духовок может достигать 7,5 кВт, что делает использование обычных розеток невозможным. Высокая нагрузка может негативно повлиять на состояние проводов (особенно это актуально для старых домов с устаревшей алюминиевой проводкой). Требуется установка более мощных розеток и использование проводов с более крупным сечением. Подключение духового шкафа – это вопрос, который требует детального изучения.
- Какие нужны розетки?
- Порядок расчета мощности
- Выбор кабеля
- Где установить розетку?
- Пошаговая инструкция по монтажу
- Частые вопросы
- Видео: лучшие варианты подключения духовки к сети
Какие нужны розетки?
Подбор розетки обычно производят исходя из конструкции вилки на проводе питания духового шкафа. Это правильный подход, поскольку производители всегда комплектуют свою продукцию деталями, соответствующими эксплуатационным нагрузкам плюс некоторый запас прочности.
Тип розетки зависит от мощности духовки. Если она не превышает 3,5 кВт, можно использовать стандартную модель с заземляющим электродом (типа E или F), такую же, как и для чайников или микроволновок. При этом, необходимо обеспечить соблюдение нескольких условий:
Это должна быть отдельная розетка, специально установленная для духовки
Никаких удлинителей и тройников использоваться не должно
Подключение розетки должно быть выполнено трехжильным медным кабелем сечением не менее 2,5 мм.кв
Розетку необходимо подключить к дифференциальному автомату с максимальным током отсечки 16 А
Если мощность духового шкафа превышает 3,5 кВт, необходимо соблюдать те же требования, но с некоторыми изменениями:
Требуется силовая розетка с 3-жильным кабелем сечением не менее 6 мм.кв. Вилка для нее оснащена мощными плоскими контактами, способными выдержать рабочий ток и довольно сильный нагрев
Дифавтомат должен быть рассчитан на ток отсечки 32 А
Если духовка не оснащена проводом питания (некоторые модели не комплектуются кабелем, имеется только панель для присоединения проводов), лучшим вариантом станет приобретение и установка более мощной розетки. В данном случае запас мощности ничем не повредит и не нарушит режим работы духовки.
Мнение эксперта
Валерий Гармаш
Шеф повар ресторана «Grill House», гриллер
Иногда проблему с розетками решают кардинально — отрезают имеющуюся вилку и присоединяют другую, подходящую. Это позволяет решить вопрос, но отменяет действие гарантийного договора. Необходимо иметь этот момент в виду, чтобы не оказаться в неприятной ситуации.
Порядок расчета мощности
Часто пользователи, распаковав новенькую духовку, сталкиваются с неприятным сюрпризом — у прибора отсутствует сетевой провод. Это не ошибка поставщика, а возможность для владельца самостоятельно выбрать нужный способ подключения.
Часто подобные приборы присоединяют напрямую к щитку, без промежуточных элементов (розеток).
Подключение духовки без розетки
Подключение духовки с помощью розетки
Такой способ безопаснее в пожарном отношении, но возможность отключения прибора иногда становится необходимостью. Например, если надо вымыть духовку, произвести ее очистку и прочие подобные процедуры, проще вынуть вилку из розетки и обесточить прибор, чем идти к щитку и выбирать нужный автомат.
Для грамотного выбора типа розетки и подводящей проводки необходимо знать рабочие характеристики прибора. Основные параметры электрооборудования указаны в паспорте или на специальном шильдике, установленном на поверхности духового шкафа, обычно, с обратной стороны. Интересующий нас параметр — мощность прибора.

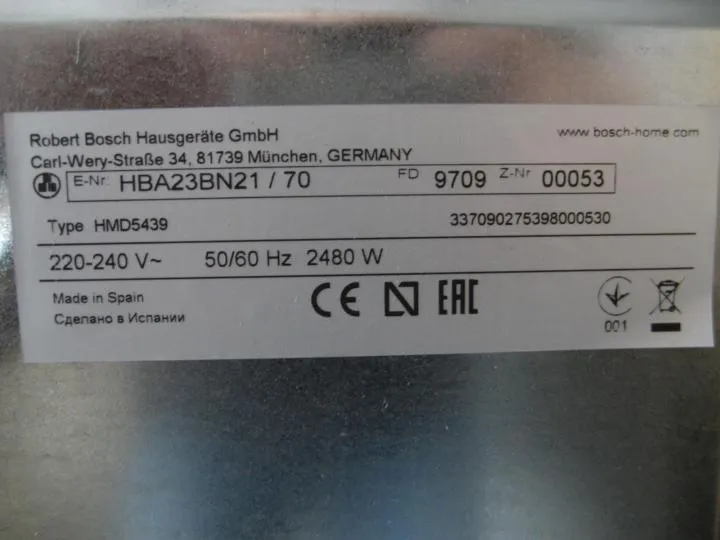

Духовка мощность 2480 W
Он может обозначаться еще латинской буквой P, например, P = 3200W означает, что мощность духовки 3,2 кВт. По этому показателю можно вычислить силу тока, для чего мощность (в ваттах) надо разделить на напряжение в сети:
3200 : 220 = 14,545 А
Поскольку дифференциальные автоматы по стандарту изготавливаются на силу тока 6, 10, 16, 25, 40А (и т.д.), в нашем случае нужен дифавтомат на 16А. Если в расчете получится цифра 18 или 20А, дифавтомат нужно выбирать на 40А.
Кроме того, можно определить необходимое сечение провода. Для этого необязательно производить сложные расчеты, проще использовать онлайн-калькулятор или таблицу ниже:
Таблица выбора сечения жил провода
Для силы тока 14,5 А требуется провод сечением 2,5 А.
Теперь можно понять, почему на каждый мощный прибор используют отдельную розетку и автомат. Дело в разнице параметров. Если к одной точке питания подключены два прибора со значительной разницей в токе отсечки, один из них будет присоединен с большим запасом.
Если у него возникнут проблемы, автомат может не среагировать, так как его настойки рассчитаны на гораздо больший ток. Это может стать причиной многих неприятностей, от поражения электротоком людей, до возгорания. Поэтому, не следует пренебрегать правилами и надеяться на «авось», ничего хорошего из этой затеи не выйдет.
Термин «Расчет мощности» в нашем случае использован неправильно, поскольку мощность духовки известна изначально, и вычислять ее не надо. Производится расчет силы тока, по которому определяется тип розетки. Однако, пользователи привыкли использовать термин «Расчет мощности», которым определяются практически любые подобные операции при установке и подключении бытовой техники. Поэтому, здесь так же применено привычное название.
Выбор кабеля
Для подключения духовки используется трехжильный кабель нужного сечения. Необходимо выбирать медный кабель с одно- или многожильными проводами. Алюминий устанавливают только при силе тока от 50А, из соображений экономии — при таких нагрузках понадобятся очень толстые жилы, а алюминий дешевле меди.
Чаще всего выбирают плоский силовой кабель ВВГнг-LS 3х2,5. Наружная ширина — 10,3 мм. Он имеет три одножильных медных провода сечением 2,5 мм2. Цветовая маркировка жил исключает ошибочное присоединение. Обычно идут провода синего, коричневого и желто-зеленого цвета (соответственно, фаза, ноль и заземление).
Возможны другие варианты цвета жил. Порядок подключения не имеет принципиального значения, поскольку все провода абсолютно одинаковы.
Главное требование — не перепутать жилы и не допустить, чтобы на клемме заземления оказался, допустим, фазный провод.
Где установить розетку?
Проще всего сразу распределить все розетки, электропроводку и щитки во время первоначального строительства дома или при выполнении капитального ремонта квартиры. Если возникла необходимость подключить духовку в помещении с завершенной отделкой, придется частично испортить ее, поскольку размещать провод в открытом состоянии нежелательно.
Не следует устанавливать розетку позади духового шкафа. При необходимости отключить прибор, придется тянуться за его корпус.
Не рекомендуемое место установки розетки (сзади духовки)
Кроме того, расстояние от духовки до стены будет довольно большим. Размещать точки питания ниже 30 см от пола также не следует, хотя нередко розетки устанавливают на нижних опорах мебельного гарнитура. Это вынужденный и небезопасный вариант, поскольку иначе разместить розетки просто негде, мешает плотно установленная мебель.
Читайте также: Как выбрать электрическую духовку
Если прорвет водопроводный шланг, появляется серьезная опасность получить удар током через лужу воды. Нельзя размещать розетки поблизости от раковины, точек слива, водопроводных труб (не менее 40 см). От газовых труб расстояние должно быть не менее 50 см. Слишком высоко размещать розетки также нецелесообразно — неудобно отключать приборы, особенно, при необходимости быстро обесточить отказавшее устройство.
Если позаботиться о правильном размещении розеток еще на стадии постройки, можно распределить кабели и точки питания оптимальным образом. Однако, на практике это бывает редко — задачей считается постройка дома и скорейшее заселение, а остальные вопросы решатся в рабочем порядке. Это вызывает необходимость периодически штробить стены, прокладывать новые кабели и менять состав электрощитка.

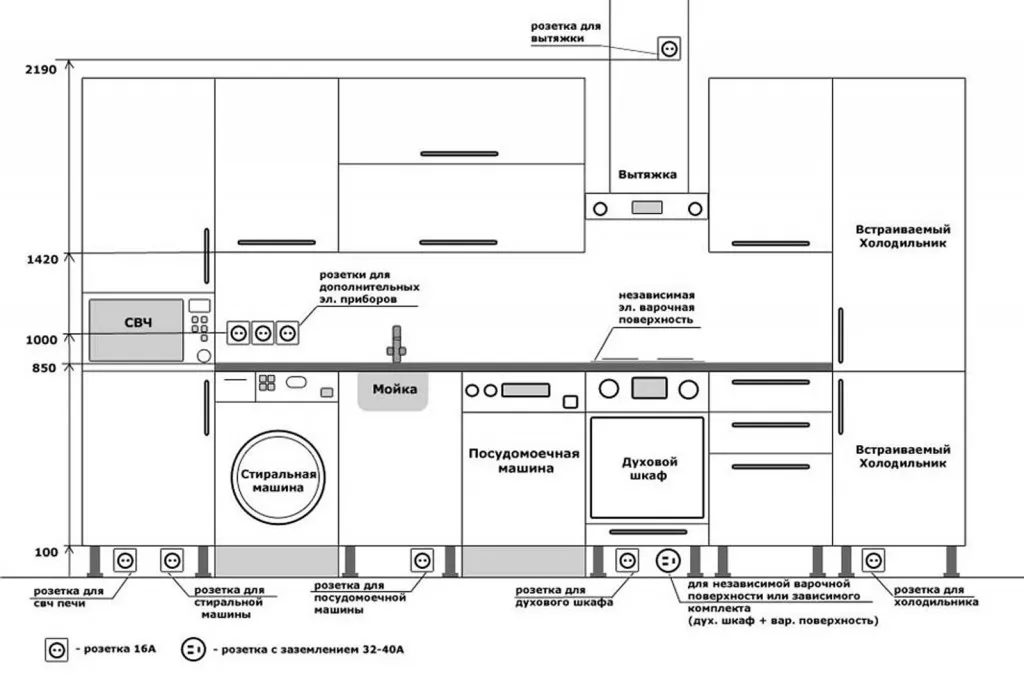

Схема размещения розеток на кухне
Оптимальный вариант — изготовить одну широкую кабельную нишу, ведущую к щитку, с разводкой по всей рабочей площади стен кухни.
Когда понадобится подключить дополнительный прибор, найдется и место в нише, и возможность подключить устройство нужным проводом. Сами розетки удобнее всего устанавливать в зоне фартука — между нижним и верхним ярусом кухонного гарнитура. Здесь удобно подключать и отключать приборы, доступ к точкам питания быстрый и беспрепятственный.
Пошаговая инструкция по монтажу
Мы выяснили, какой нужен кабель, розетка и автомат. Осталось рассмотреть процесс монтажа розетки на стену. Это вопрос, который представляет наибольшую практическую задачу, поскольку здесь важна эстетическая составляющая. Провода нужно спрятать в стену, розетки установить прочно и максимально аккуратно.
Существует 2 варианта установки:
Наружная розетка (корпус находится снаружи, выступает от стены)
Внутренняя розетка (все элементы и соединения находятся в нише стены, выступает лишь небольшая часть)
Читайте также: Какие бывают размеры встраиваемых духовок
Они отличаются принципом размещения и крепления. Если работы ведутся во время первоначальной постройки дома, то удобнее использовать розетки внутреннего типа. Они устанавливаются в гнездо, предварительно вырезанное в стене буром с алмазной коронкой.
Внутренняя розетка
Порядок действий:

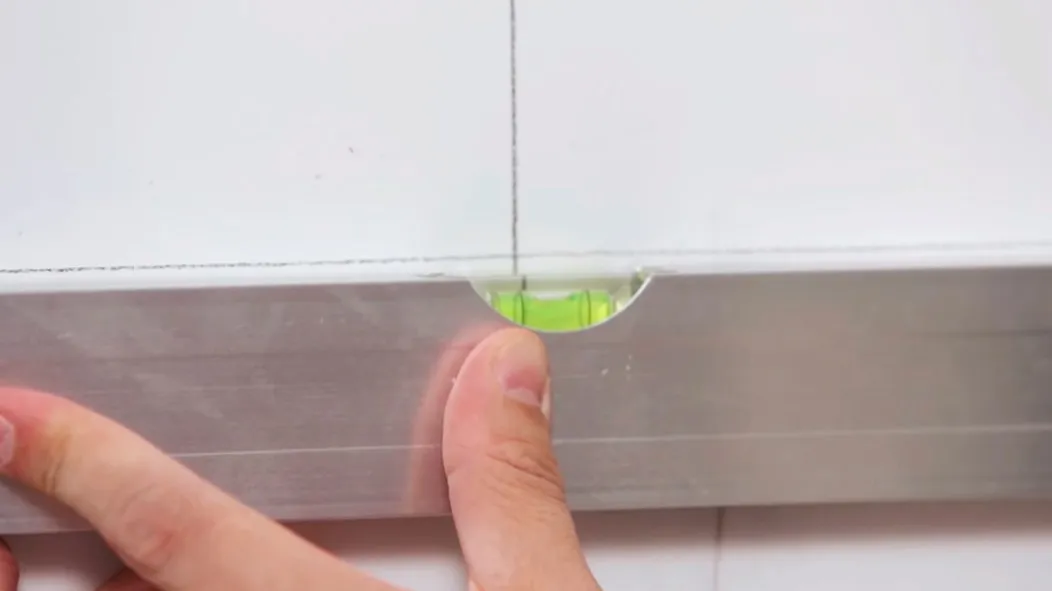

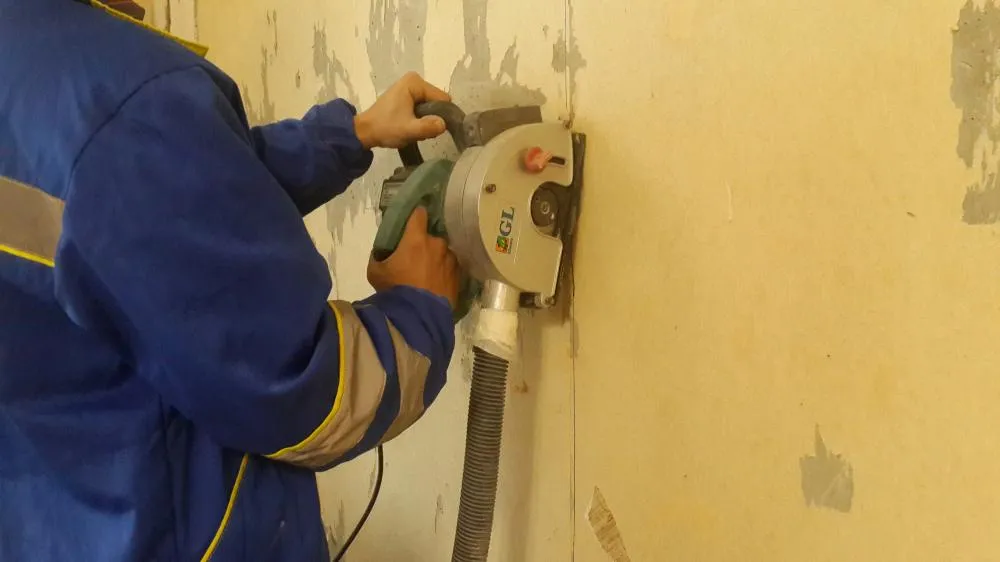

- Производится разметка плоскости стены. Изготавливается штроба, в которой укладывается кабель нужного сечения.

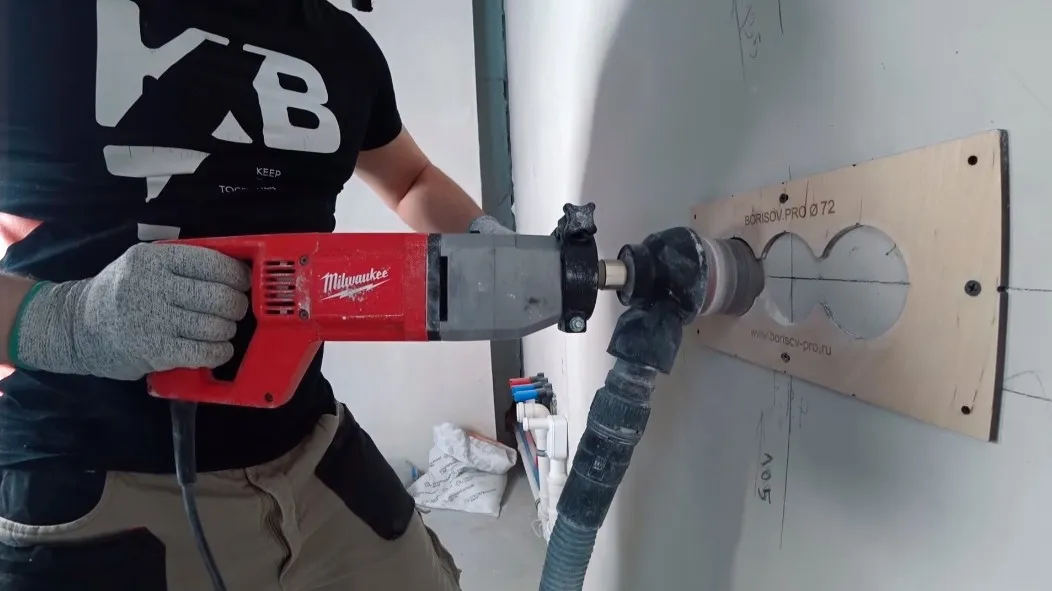

- В заранее определенных точках делаются гнезда для розеток. Для этого используют специальные коронки, но можно аккуратно высверлить контур гнезда и вынуть среднюю часть.

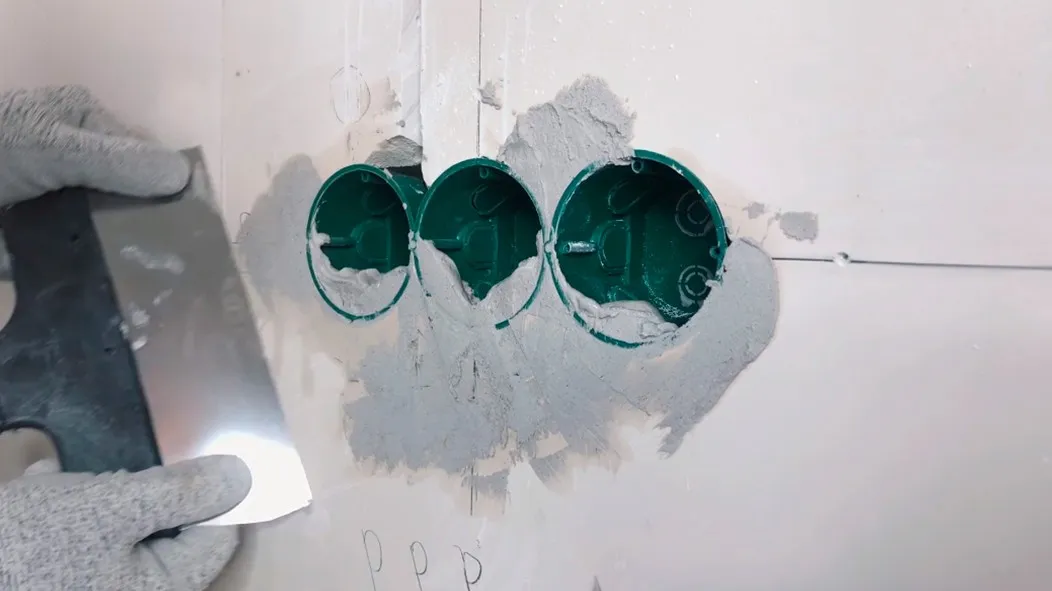

- Внутрь гнезда на шпаклевку или клей устанавливают металлический или пластиковый подрозетник. Пластиковые модели обычно крепятся шурупами, что не всегда удобно — надо делать гнезда под дюбели. При установке свободный конец кабеля надо вывести внутрь подрозетника.

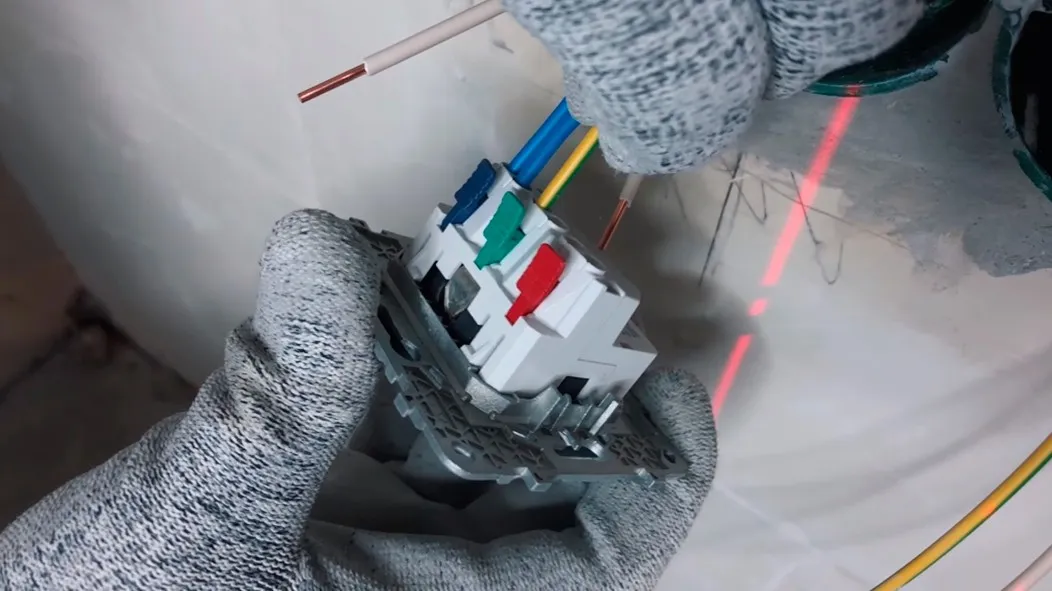

- Зачистить кабель и присоединить жилы к соответствующим клеммам розетки. Для этого ее надо разобрать, отвинтив 1 (реже 2) винта на лицевой части корпуса.

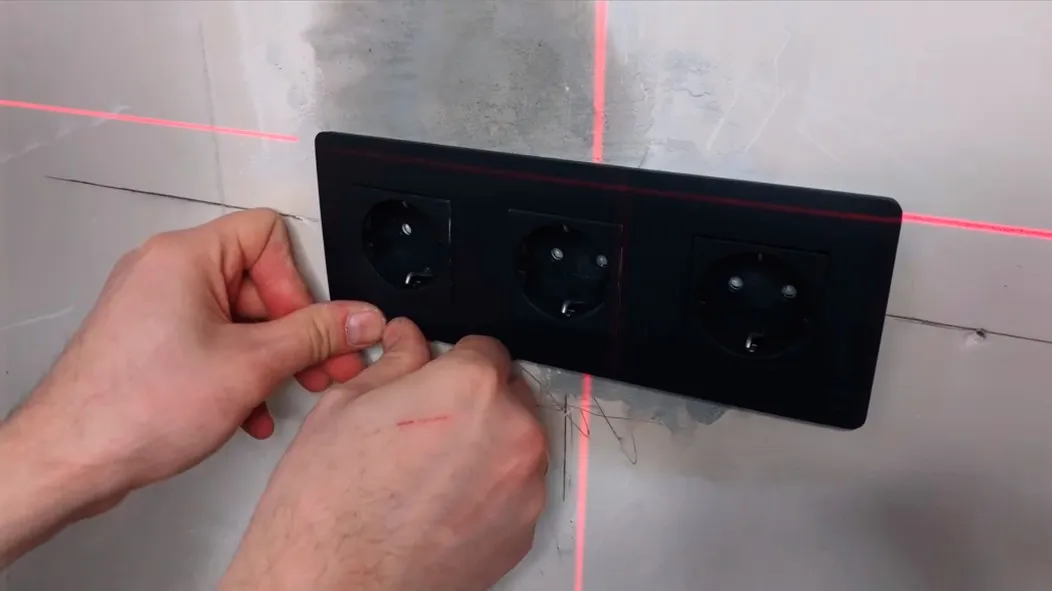

- Установить розетку в гнездо и зафиксировать ее с помощью распорок. Они регулируются винтами, расположенными по бокам.
- Установить корпус, присоединить второй конец кабеля к соответствующим контактам в электрощитке.
Внимание! Если розетки устанавливаются до финишной отделки, надо учесть толщину материала (фартук, плитка или другие варианты), чтобы корпус розетки лежал на поверхности, а не оказался утопленным в материал.

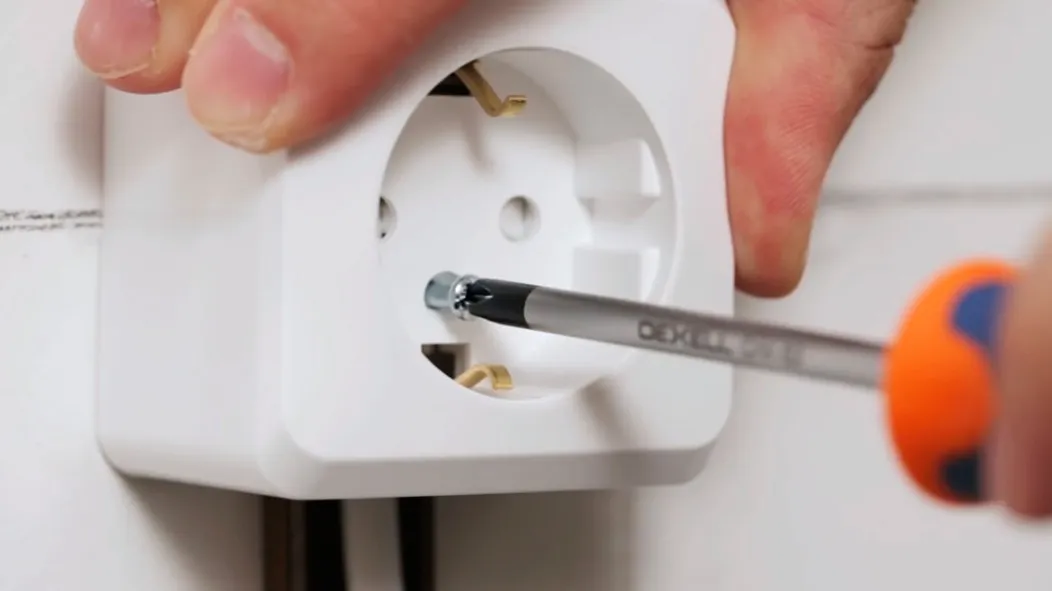

Наружная розетка
Монтаж розеток наружного типа проще:

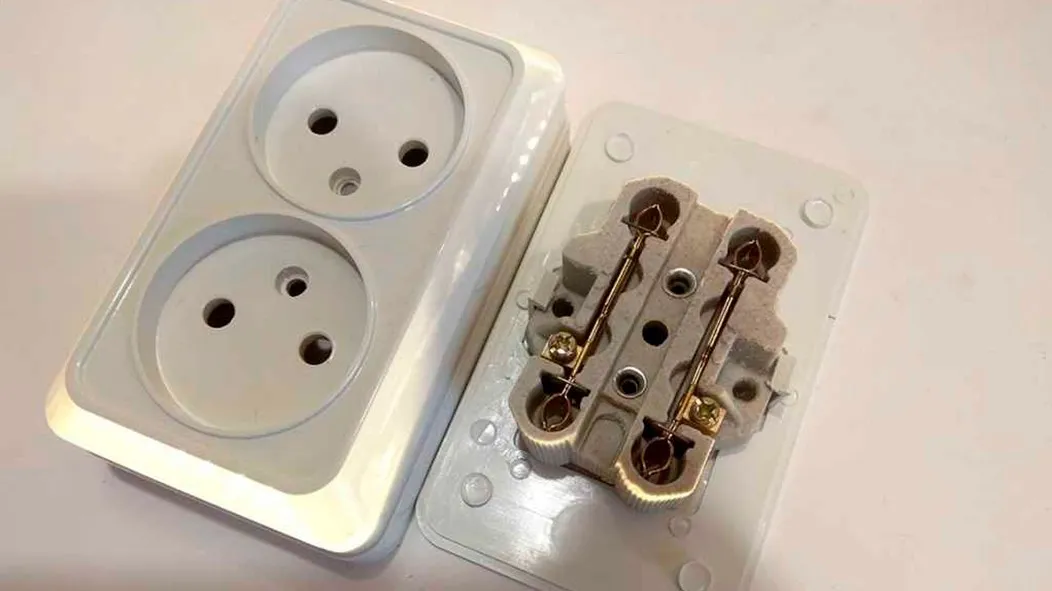

- Розетку разбирают, отсоединяя нижнюю металлическую пластину (суппорт).

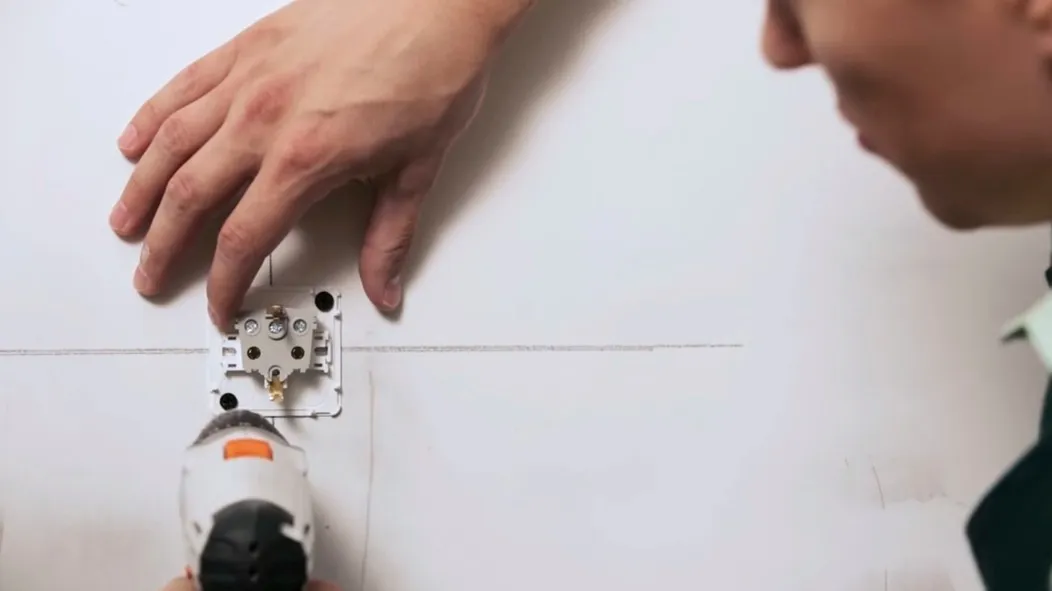

- Суппорт прикладывают к стене рядом с концом провода, выходящим из штробы. Отмечают центры крепежных отверстий (не путать их с резьбовыми отверстиями для сборки розетки).
- Делают в стене гнезда с помощью перфоратора или дрели. Устанавливают дюбели, прикрепляют суппорт.

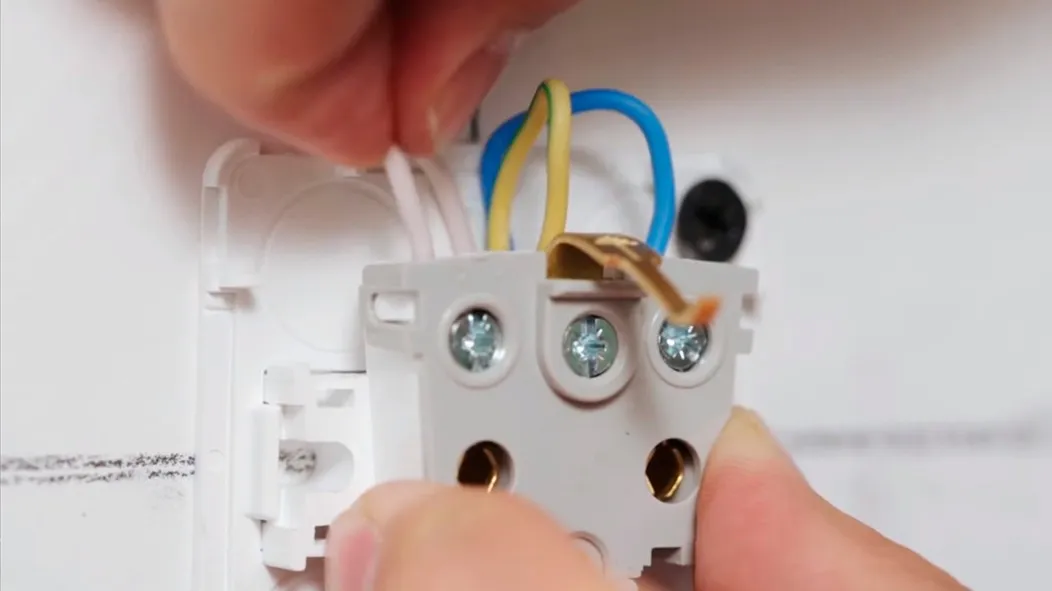

- К суппорту привинчивают внутреннюю часть розетки. К соответствующим клеммам подключают провода, предварительно зачистив их концы на нужную величину.
- Устанавливают внешнюю часть — корпус.
Монтаж розеток наружного типа проще, так как для него не требуется делать гнездо в стене. При необходимости, такие точки питания легко передвинуть в любое другое место. Иногда их даже располагают не на стене, а на кухонной мебели.
Подключение духовки к розетке — процедура, требующая не столько практических навыков, сколько теоретических знаний, умения подобрать кабель и автомат. Если все работы выполнены правильно, проблем с эксплуатацией духовки не возникнет.
Однако, допущенные ошибки могут стать причиной выхода прибора из строя, поражения людей электротоком или возгорания проводки. Поэтому, если навыков и уверенности в своих силах нет, лучше пригласить специалистов и доверить решение вопроса с подключением духового шкафа им.
Частые вопросы
Можно ли подключить духовку и варочную панель на один кабель (розетку)
Оба устройства являются достаточно мощными и для них лучше выделить отдельный автомат питания. Сажать ли оба устройства на один провод — ответ кроется в сечении провода. Толстые медные провода выдержат большую мощность. Расчет сечения есть в этой статье. Если не уверены, то лучше разделите. Производители розеток обычно указывают максимальную мощность и ток на своих изделиях. Проверьте, чтобы вы не выходили за эти пределы, когда сажаете варочную поверхность и духовку на одну розетку.
Сколько стоит, чтобы мастер подключил все сам?
Позвоните в свою жил. контору. Обычно там предоставляют подобные услуги за деньги. В зависимости от региона, цена может сильно колебаться. например для крупных городов, цена подключения духового шкафа начинается от 1000 рублей. Если подключаете шкаф и вар. поверхность, то можно уложиться в 1500.
Что делать, если в доме нет заземления?
Можно подключиться без него, но это связано с определенными рисками. В лучшем случае вас будет немного щекотать, в худшем вас может убить током. Можно использовать водопровод, если вы уверены, что он полностью металлический, но в самое ближайшее время лучше вызвать специалиста, чтобы он подтвердил, что водопровод можно использовать в качестве заземления.
Видео: лучшие варианты подключения духовки к сети
Как подключить духовой шкаф к розетке?
Подключение духового шкафа к розетке может различаться в зависимости от конкретной модели и страны, в которой вы находитесь. Обычно в комплекте с духовым шкафом поставляется инструкция, которая содержит информацию о подключении. Если вы не уверены в своих навыках электрика, рекомендуется обратиться к профессионалам.
Однако в общих чертах, подключение духового шкафа к розетке требует выполнения следующих шагов:
-
Убедитесь, что духовой шкаф подходит для работы с электрической сетью в вашей стране и что напряжение на розетке соответствует требованиям духового шкафа.
-
Найдите розетку, которую вы будете использовать для подключения. Убедитесь, что она находится в хорошем состоянии и соответствует стандартам безопасности.
-
Снимите крышку или защитную пластину с розетки и проверьте, есть ли на ней необходимые контакты для подключения духового шкафа.
-
Проверьте, есть ли у духового шкафа кабель с вилкой, который можно вставить в розетку. Если нет, необходимо приобрести соответствующий кабель у производителя духового шкафа или в магазине электротоваров.
-
Перед подключением убедитесь, что духовой шкаф выключен и отключен от сети.
-
Подсоедините кабель к духовому шкафу, следуя инструкциям производителя. Обычно вилка кабеля вставляется в соответствующее отверстие на задней или верхней части шкафа.
-
Подключите другой конец кабеля к розетке. Убедитесь, что кабель правильно вставлен в розетку и защелкнул на месте.
-
Включите духовой шкаф и убедитесь, что он работает правильно.
Как уже было сказано, эти шаги могут немного отличаться в зависимости от конкретной модели духового шкафа и розетки, поэтому для безопасности и качественного подключения рекомендуется следовать инструкции производителя. Если вы не уверены в своих навыках, лучше обратиться к профессионалам.
