Соединение варочной поверхности с электрической сетью. Варианты присоединения к однофазным и трехфазным сетям, через розетки или клеммы, а также варианты для электрических и газовых моделей. Включая ТЕСТ для проверки готовности к монтажу. Если вас интересует «подключение варочной панели Bosch», этот материал поможет вам разобраться в различных вариантах подключения и готовности к установке.
ТЕСТ:
- Какой должна быть толщина кабеля в однофазной сети?
а) 2,5 миллимета
б) 4 миллиметра
в) 6 миллиметров
г) 10 миллиметров
- На каком расстоянии должен находиться газовый баллон от варочной панели?
а) 70 сантиметров
б) 100 сантиметров
в) 150 сантиметров
г) 300 сантиметров

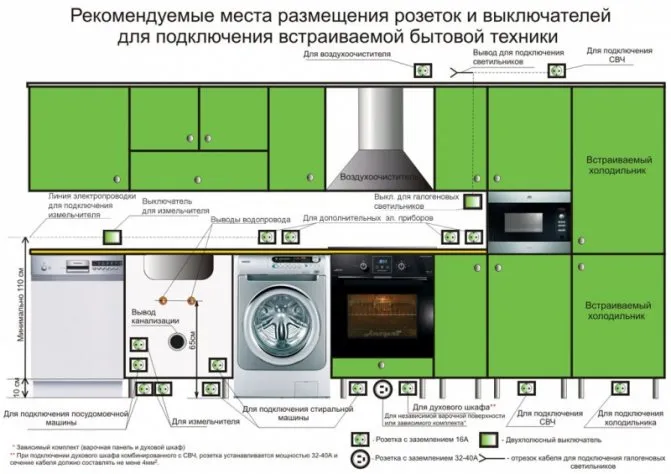

- Какое рекомендуемое расстояние расположение розетки над уровнем пола?
а) 30 сантиметров
б) 50 сантиметров
в) 90 сантиметров
г) 200 сантиметров
- Какова должна быть мощность автомата в трехфазной сети?
а) 16 ампер
б) 25 ампер
в) 32 ампер
г) 40 ампер
Ответы:
- в
- б
- г
- а
Установка варочной панели(ВП) в столешницу двумя способами
Для начала стоит узнать размеры устанавливаемого устройства. Это делается с помощью рулетки. Затем на столешницу наносится разметка, соответствующая параметрам панели. В углах проделываются отверстия дрелью, чтобы была возможность вставить пилу электролобзика. Затем электролобзиком вырезается отверстие нужного размера.
Пропилить самостоятельно удастся только столешницы из дерева. Чтобы пропилить столешницы из камня следует обратиться к профессионалу или сразу заказать столешницу с нужным отверстием.
Срезанные края столешницы следует обработать герметиком. Он защитит столешницу от разбухания и попадания воды и грязи под панель.
Чтобы уплотнить кромку столешницы, применяют алюминиевую ленту. Она прекрасно защитит поверхность столешницы от сильных перепадов температуры.
Существуют различия в методах установки газовой и электрической варочной панели.
Подключение электрической панели самостоятельно
Электрические панели отличаются большой надежностью и долговечностью. В случае поломки она легко отсоединяется и относится в ремонт.

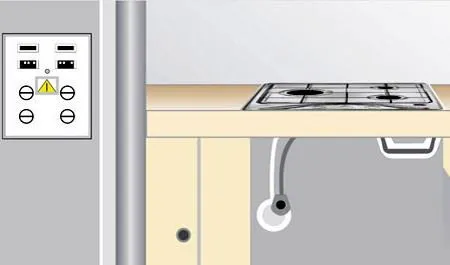

Посмотрите на картинку ниже – важную роль при установке играет правильное соединение проводов. На обратной ее стороне находится схема по подсоединению к сети.
Чаще всего, для ее установки не требуется вилка с розеткой — прямо от щитка идет провод. Нужно правильно подсоединить этот провод и поставить панель на предназначенное для нее место.
Установка газовой панели в столешницу своими руками
Подключение к газу осуществляется при помощи гибкого шланга, предназначенного для подводки газа. Не стоит подключать его напрямую к вентилю. Между шлангом и вентилем должен располагаться штуцер.
Перед подсоединением шланга нужно намотать лен на резьбу. Затем для уплотнения, лен промазывается специальной пастой.
Затем к панели крепится сантехнический уголок. Для плотного прилегания нужно вставить прокладку. К уголку прикручивается шланг. Место соединения проматывается льном.
К задней части панели на саморезы прикручиваются крепежные планки. Панель устанавливается в отверстие как на рисунке ниже и крепко фиксируется к столешнице с помощью крепежей.
Защитные меры
Подключение линий, питающих варочную панель и духовой шкаф, должно выполняться с беспрекословной установкой ряда защитных устройств. Токи в 15–35 А для бытовых сетей считаются значительными, поэтому лучше отказаться от дифференциальных автоматов и составить схему на двух отдельных устройствах.
Первое — УЗО , желательно как можно более качественное. Поскольку других потребителей на линии нет, можно выбрать устройства из категории повышенной чувствительности — около 10 мА. Допустимый ток, естественно, должен соответствовать нагрузке.
Поскольку нагрузка у такой техники не имеет реактивной составляющей, а при включении не наблюдается пусковых токов, оптимально подойдут автоматы с характеристикой отключения «А» как наиболее чувствительные.
Некоторые образцы современной техники имеют цифровое управление и приборную панель. Такие приборы очень чувствительны к перепадам напряжения, поэтому соответствующая защита (в виде устройств защиты от скачков напряжения) должна быть предусмотрена.
Понравилось видео? Подписывайтесь на наш канал!
Предлагаем вашему вниманию статью «Подключение варочной панели». В данной статье мы рассмотрим подключение варочной панели к электросети самостоятельно. Для выполнения подключения варочной панели к электросети необходимо заранее предусмотреть в квартирном щитке автоматический выключатель с блоком УЗО или дифавтомат (защитный коммутационный аппарат). Данные устройства обеспечат защиту кабеля и пользователя от поражения электрическим током в случае пробоя на корпус.
Также необходимо заранее «разжиться» следующим набором инструментов:
Прибор для проверки наличия напряжения. Для этих целей лучше всего подойдет недорогой мультиметр; . инструмент для зачистки изоляции. Если нет возможности обзавестись специализированным инструментом для зачистки кабеля, то в помощь «придут» строительный нож, бокорезы и пассатижи; . инструмент для закрутки винтов, саморезов и т.д.: отвертки или дрель-шуруповерт с набором бит (насадок); . инструменты для выполнения отверстия для розетки и подготовки штроб.
Как подключить варочную панель к однофазной сети
Чтобы правильно подобрать кабель для подключения варочной панели и другие материалы, нужно определить мощность плиты. Обычно мощность варочной панели указана в паспорте и/или на упаковке электроприбора.

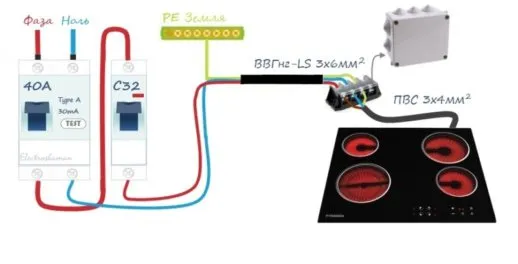

Итак, чтобы выполнить подключение варочной панели мощностью до 3500 Вт (3,5 кВт), нам понадобятся следующие материалы:
Силовой трехжильный кабель с сечением жил 2,5 мм². Для этих целей подойдет кабель или производства ООО «Промстройкабель». Также необходимо заранее оговорить, что жилы кабеля имеют следующую цветовую маркировку: коричневый (фаза), синий (ноль), желто-зеленый (защитное заземление); . розетка на 16 Ампер типа SCHUKO с заземляющим контактом; . если комплектом варочной панели не предусмотрена поставка соединительного провода, то понадобится 3х жильный провод сечением 2,5 мм² и вилка на 16А, чтобы выполнить подключение электрической варочной панели к розетке. В качестве соединительного провода можно использовать производства ООО «Промстройкабель». Необходимо заранее обозначить, что жилы данного провода имеют такую же цветовую маркировку, как и у кабеля ВВГ; . монтажная коробка.
Прежде чем прокладывать кабель и производить монтаж варочной панели, необходимо выполнить строительные (подготовительные) работы:
1. От электрощита до места установки розетки в слое штукатурки выполняется трасса для прокладки кабеля; 2. В предполагаемом месте установки розетки с помощью специального инструмента (дрель с коронкой) в стене выполняется отверстие по размеру монтажной коробки. Необходимо отметить, что установку розетки рекомендуется выполнять на высоте до 0,9 м от уровня пола, при этом она не должна находиться на одном уровне с варочной плитой. Крайне важный момент: в случае установки под плитой духового шкафа розетка должна размещаться ниже уровня установки духовки или же справа или слева от нее.
После выполнения подготовительных работ можно приступать к прокладке кабеля и производить подключение варочной панели к электросети. Обращаем ваше внимание на то, что согласно требованиям техники безопасности подключение электрической варочной панели самостоятельно можно производить только при отключении защитного коммутационного аппарата в щитке. Для этого нужно опустить рычаг вводного автомата, а при помощи мультиметра проверить, нет ли питания. Для проверки рукоять прибора проворачиваем на значение 750 в зоне переменного напряжения, обозначенное как «~V» или «VAC», а щупы подключаем к нижним клеммам дифференциального автомата. Если прибор показывает отсутствие напряжения, можно приступать к монтажным работам.
Убедившись, что напряжения нет, в штробе́ прокладываем и фиксируем силовой кабель для подключения варочной панели — ВВГ или ВВГ-П 3х2,5 до монтажной коробки так, чтобы конец кабеля в ней имел запас длины для повторного соединения в случае повреждения.

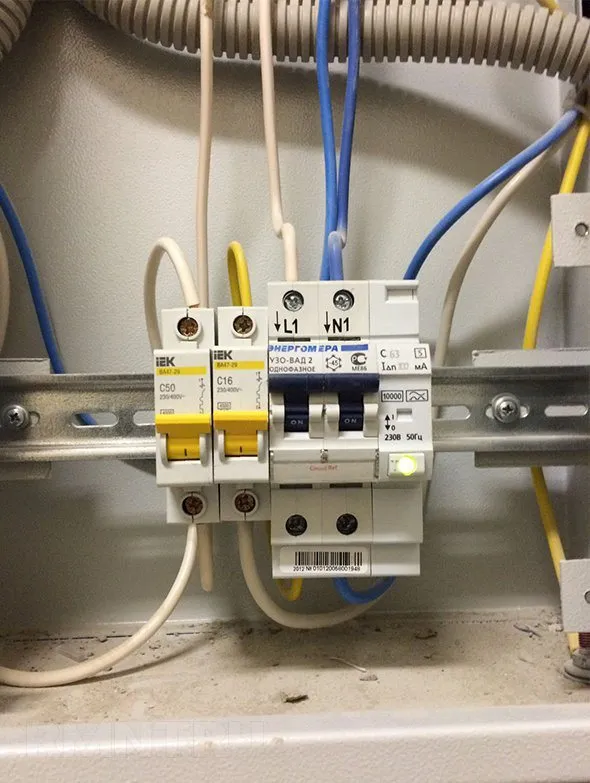

После прокладки и фиксации кабеля в щитке производим его подключение в следующей последовательности:
Жилу с изоляцией коричневого цвета — к нижней клемме дифавтомата с гравировкой «2»; . жилу с изоляцией синего цвета — к нижней клемме дифавтомата с гравировкой «N»; . жилу с изоляцией желто-зеленого цвета — к свободной клемме шины заземления.
После прокладки кабеля выполняются отделочные работы. Можно приступать к установке розетки. В монтажной коробке кабель зачищаем и производим подключение:
Жилы коричневого и синего цветов — к крайним клеммам розетки. Если на корпусе розетки имеется гравировка (маркировка) клемм буквами «L» и «N», то жилу коричневого цвета подключаем к клемме «L», а синюю — к клемме «N»; . жила с изоляцией желто-зеленого цвета — к центральной клемме, обозначенной специальным знаком «заземление».
В случае если в комплекте с варочной панелью нет соединительного провода с вилкой, необходимо изготовить такой провод и выполнить правильное подключение электрической варочной панели самостоятельно. Для того, чтобы подключить вилку, первым делом раскручиваем ее и пропускаем один из концов провода ПВС 3х2,5 в специальное отверстие в корпусе. После этого защищаем оболочку и жилы провода, а многопроволочные жилы провода опрессовываем при помощи наконечников или гильз и приступаем к подключению:
Жилу с изоляцией желто-зеленого цвета — к центральному болтовому соединению вилки, которое чаще всего имеет маркировку в виде специального значка «заземление»; . жилу синего и коричневого цветов — к крайним болтовым соединением вилки.
После того, как мы выполнили подключение провода, фиксируем его и собираем вилку.
Расключив вилку, приступаем к подключению второго конца соединительного провода к варочной панели. На обратной стороне панели чаще всего имеется схема подключения варочной панели в виде наклейки или гравировки, на которой обозначены клеммы и соединения:
Клеммы «1», «2» и «3» отвечают за подключение к ним фазы (группа клемм обозначена маркировкой «L»); . клеммы «4» и «5» — подключение рабочего нуля (группа клемм обозначена маркировкой «N»); . клемма с маркировкой РЕ или со специальным знаком «заземление» необходима для подключения защитного заземления.
Для однофазной сети нам понадобится схема подключения варочной панели, обозначенная как «1N~». Исходя из нее видно, что часть клемм должны быть последовательно соединены. Для их соединения в комплекте с варочной панелью поставляются медные или латунные перемычки.
Перед монтажом провод очищаем от оболочки, жилы зачищаем и опрессовываем наконечниками.
Приступаем к подключению жил провода и соединительных перемычек:
Устанавливаем перемычки по схеме между клеммами «1» и «2» и «3», а жилу с изоляцией коричневого цвета подключаем к клемме «3». Установка перемычек между данными клеммами обеспечивает распределение нагрузки электрической варочной панели; . устанавливаем перемычку между клеммами «4» и «5», а жилу с изоляцией синего цвета подключаем к клемме «5»; . подключаем защитное заземление — жилу с изоляцией желто-зеленого цвета подключаем к клемме, обозначенной как «PE» или имеющей специальный значок «заземление».
После этого провод фиксируется. Теперь можно осуществлять монтаж варочной панели в заранее подготовленном в столешнице отверстии и подключать ее к розетке.
Подключение газовой ВП к баллону 50 литров
Стоит учесть, что плиты, изготовленные для работы на магистральном газе оснащены жиклерами (т.е. форсунками), не подходящие для баллонов. Жиклер по своей форме напоминает болт, с проделанным в нем отверстием, сквозь которое газ поступает к плите. На баллонах применяются жиклеры меньшего размера, потому что давление пропана гораздо выше, чем давление у природного газа.
Жиклер
Необходимо определиться с местом установки устройств, т.к. по технике безопасности они обязаны находиться на расстоянии как минимум 100 сантиметров друг от друга. Также в помещении, в котором подключено газовое оборудование, должна иметься форточка.
Если баллон экранированный, то расстояние разрешается сократить до 50 сантиметров.

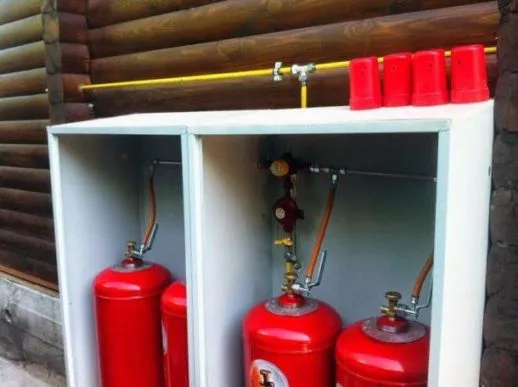

Желательно, чтобы баллон помещался в специальный шкаф. Можно поместить его в кладовой, но необходимо проделать отверстие в стене для шланга. Лучший вариант, когда баллон расположен на улице, в специальном металлическом боксе, запирающемся на ключ.
Как подключить газовый шланг к панели:
- Штуцер подсоединяется с патрубком панели. Допускается использовать ФУМ-ленту для уплотнения соединения.
- К штуцеру подсоединяется шланг. Гайка на штуцере закручивается до конца.

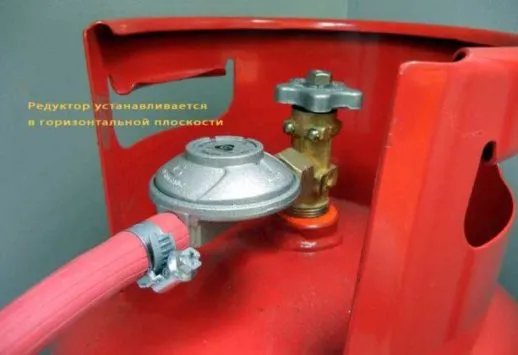

- К баллону присоединяется редуктор. Он фиксируется переходником. Соединение заматывается ФУМ-лентой.
- Шланг соединяется с редуктором и плотно крепится при помощи хомута.
Следует нанести на места стыков мыльный раствор, чтобы убедиться в герметичности соединения. Если при подаче газа стали появляться мыльные пузыри – значит в этом месте утечка. Требуется разобрать и собрать конструкцию заново.
Следует помнить, что подключение газовых плит считается сложным технологическим процессом. Осуществлять его должны профессионалы. При самовольной установке и подключении газовой варочной панели, предусмотрен штраф в размере 15000 рублей, согласно статье 7,19 КоАП РФ.
Электрическое подключение
Первый вариант подключения подразумевает установку штепсельных розеток и использование штатных литых вилок. К сожалению, даже при заявленном номинале в 16 А большинство арматуры быстро выходит из строя из-за ослабления контактных губок. Поэтому такой способ подключения чреват тем, что розетка буквально оплавится через пару лет эксплуатации.
Действительно качественные бытовые розетки на токи от 20 А и выше (рабочий ток некоторых ВП может достигать и 30 А) найти может быть сложно. В любом случае вы можете использовать штепсельные пары промышленного образца, ведь у большинства производителей техники гарантийные условия на провод и вилку не распространяются.
Если совсем обрезать вилку, можно разместить в месте выхода кабеля из стены компактную распределительную коробку. В ней соединение выполняется на винтовой клеммной колодке, контакты которой намного более долговечны, чем у большинства розеток. Если шкаф и панель монтируются в одной кухонной секции, вы обойдетесь всего одной коробкой.
Естественно, можно избежать соединений кабеля и оставить более длинный конец, который можно будет подключить прямо на вводные клеммы. Большинство производителей предусматривают такую возможность и не размещают гарантийных пломб на крышке нужного отсека.
Какой газовый шланг выбрать для подключения: 3 варианта
Существует три вида шлангов, использующиеся сегодня для подключения газовых варочных панелей.
Резино-тканевый
Имеет хорошие показатели из-за низкой цены, хорошей электроизоляции, прекрасной гибкости и простоте монтажа. Представлен многими экземплярами, различающимися по длине и диаметру. Главный недостаток состоит в малой жесткости. Но материалы из которых он производится дают возможность использовать его в течение 5 – 10 лет.
Резиновый армированный
Резина при изготовлении подвергается вулканизации. Главные его достоинства – низкая цена, высокая прочность из-за вшитой текстильной нити и простота монтирования. Хорошо выдерживает высокую температуру до 50 градусов.
Резиновый армированный
Сильфонный металлический.
Лучший выбор, исходя из отзывов большинства газовщиков. Очень легко подсоединяется к плите, котлу или арочной панели. Имеет самый долгий срок службы – 25 лет.
Если плита обладает функцией электророзжига, то между шлангом и газовым краном нужно прокладывать изолирующее соединение.
Сильфонный металлический.
Выдерживает большие перепады температур – от -50 до 200 С. Выдерживает давление в 6 атмосфер. Хорошо гнется во все стороны. Имеются обыкновенные шланги, с поверхностью из нержавеющей стали и шланги с полимерным покрытием. Последние защищены от коррозии и от воздействия кислот.
Подключение вар-ной панели к электросети 3 провода
Самый распространенный вопрос, возникающий при установке панели – как ее подсоединить к сети 220В. Большинство варочных устройств имеют шесть выводов: три фазы – они помечаются буквой L – L1, L2 и L3; два ноля (или как их еще называют — нейтрали) N1 и N2; одно заземление – PE. Чтобы подключить к ним трехжильный кабель потребуются перемычки.
Часто фазный провод окрашивается в коричневый или красный цвет, нейтральный в синий, заземление в желто-зеленый.
Ниже на картинке показана стандартная схема подключения контактов к проводам. У стандартных панелей клеммная колодка располагается на обратной стороне механизма. Колодка закрывается металлической или пластиковой крышкой. После снятия этой крышки становятся видны контакты. Берется перемычка и соединяет последовательно между собой все три фазы L1-L2-L3. Аналогично соединяются нейтрали N1-N2. В популярных моделях устройств перемычки идут в комплекте.
В случае, когда перемычек не оказалось, их заменяют медным проводом с сечением 6 миллиметров. Для удобства соединения можно использовать кольцевые или вилочные наконечники.
Каждая жила кабеля подсоединяется к одному из контактов как указано на рисунке. Фаза подключается к розетке с правой или с левой стороны, но обязательно соответствует разведению проводов. Если перепутать фазу и ноль при подключении варочной поверхности, то может случиться короткое замыкание и перегорание прибора.
Как подключить варочную панель к электросети. Установка и подключение варочной панели
Схемы подключения индукционной варочной панели
После всех выполненных работ можно приступать к непосредственному подключению кабеля к клеммам варочной панели. На обратной стороне панели должна быть наклейка, рисунок или графическое обозначение заводской схемы подключения.

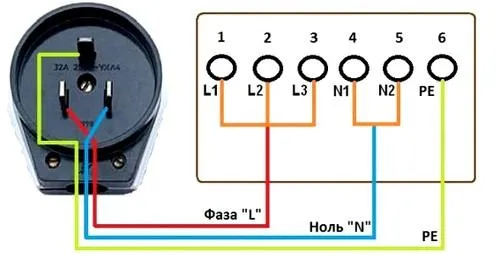

Для однофазной сети выбирайте схему, которая чаще всего обозначается как 1N.
По этой схеме клеммы под номерами 1,2,3 и клеммы 4,5 должны быть соединены между собой перемычками.
Такие перемычки из меди или латуни должны идти в комплекте с варочной панелью. Обычно они расположены в отдельном «кармашке», там же где и клеммы.
Если вы не установите данные шунты, то у вас будет греть только часть варочной поверхности.
Зачастую такая же проблема может возникнуть в процессе эксплуатации, когда из-за плохого контакта и нагрева одна из перемычек отгорает.
Перед подключением, с провода ПВС снимается изоляция и жилы опрессовываются. Здесь можно использовать наконечники НШВ, НКИ, НШПИ. Перед установкой проверьте, хватает ли свободного места в клеммной коробке для монтажа тех или иных наконечников.
Иногда приходится их укорачивать, либо вообще отказаться от какого-то вида.
Сначала устанавливаются перемычки. Согласно схемы для однофазной варочной панели монтируете их на клеммы 1-2-3.
После этого фазную жилу подключаете на клемме №3 и затягиваете контакты.
Для подключения ноля монтируете перемычку между четвертой и пятой клеммой.
В клемму №5 заводите нулевую жилу синего цвета и затягиваете контакт.
Последнюю свободную жилу — защитное заземление подключаете в разъем имеющий значок «заземление».
Вот несколько схем подключения для разных моделей варочных панелей Bosch, Electrolux, Zanussi, Hansa, Gorenje:
GorenjeElectroluxZanussiHansaBosch

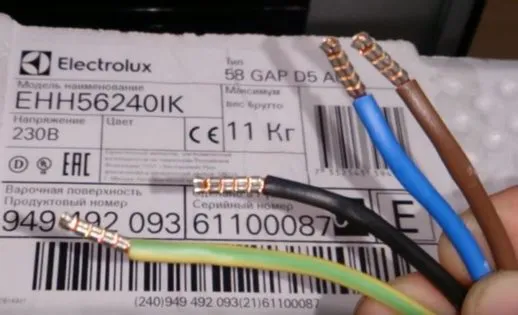

Подключ-е ВП Электролюкс к электросети 4 провода
Определенные модели техники, такие как Gorenje или Electrolux, идут с четырьмя проводами. Это заземление, ноль и две фазы. Фазные провода окрашиваются в коричневый и черный цвет, ноль и земля в синий и желто-зеленый.
Как и в ситуации с трехжильным проводом, сначала снимается крышка, под которой спрятаны контакты. Возле контакта заземления находится перемычка с двумя входами. Этой перемычкой соединяются фазные выходы L1 и L2. Контакты крепко затягиваются. При подсоединении вилки применяется только один фазный провод, а второй изолируется. Порядок подключения ноля и заземления такой же, как и в ситуации с трехжильным проводом.
Подключ-е панели 3 фазы

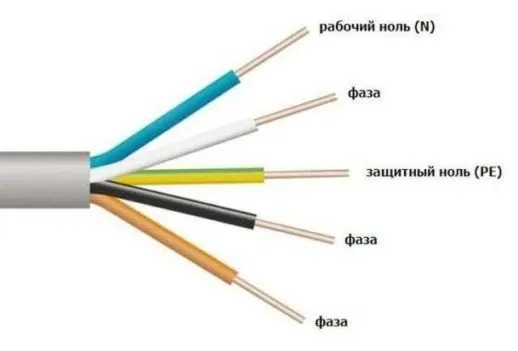

Берется кабель с пятью жилами с толщиной сечения 2,5 миллиметра. Третья фаза помечается серым цветом. Перемычка требуется только для соединения нейтралей N1-N2. К каждой фазе подсоединяется отдельный фазный провод. Вилка в трехфазных проводах выводит нейтраль на верхний штифт, заземление на нижний, а посередине расположены фазы.
Стоит отметить, что разметка проводов может отличаться. Необходимо не только не перепутать провода при подсоединении к вилке, но также они должны соответствовать правильным разъемам в розетке
Двухфазное подключение панели

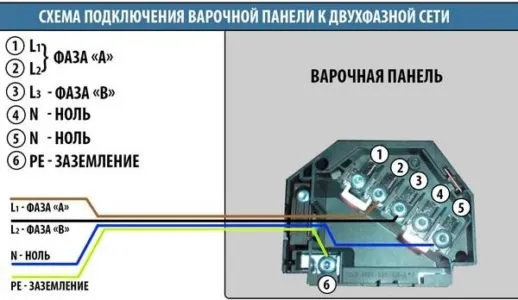

Посмотрите на картинке ниже — показана схема подключения панели в частном доме, когда в сети есть сразу 2 фазы. Перемычкой объединяются две фазы L1-L2 и два ноля N1-N2. Один фазный провод крепится к перемычке, второй фазный провод подсоединяется к контакту L3. Ноль крепится к перемычке, заземление к контакту PE.
Установка панели на место
Электрическая часть работы выполнена. Пришло время установить панель на место. Нужно аккуратно перевернуть плиту и установить на подготовленные ранее крепежи. Снизу варочная панель укрепляется болтами, поставляемыми в комплекте. Теперь можно проводить испытания.
Внимание! Ввиду дороговизны прибора и опасности, которую таит в себе электричество, для избежания травм и ненужных поломок, оцените свои возможности правильно. Если вы не уверены в своих силах, подключение панели лучше доверить электрику-профессионалу.
Подключение индукционной панели вместо электроплиты Вятка в розетку 16 ампер
Индукционная панель оснащается шнуром и штепсельной вилкой и подключается в бытовую розетку. Но в такой ситуации необходимо правильно подбирать розетку для работы прибора. Часто панель подключают к розеткам, которые не рассчитаны на такие нагрузки.
Перед началом эксплуатации следует узнать, какую максимальную мощность потребляет электроприбор. Эта информация указывается в паспорте прибора или его инструкции.
Штепсельная розетка предназначена для работы электроустройств мощностью, не превышающей 3,5 кВт и соответствующей силе тока в 16 ампер. Такой мощностью обладают электроплиты «Вятка». Если мощность варочной панели не превышает это показатель, то ее возможно подключить к розетке на замену старой плиты. Установку индукционной панели возможно провести самостоятельно, если имеются знания в электротехнике.

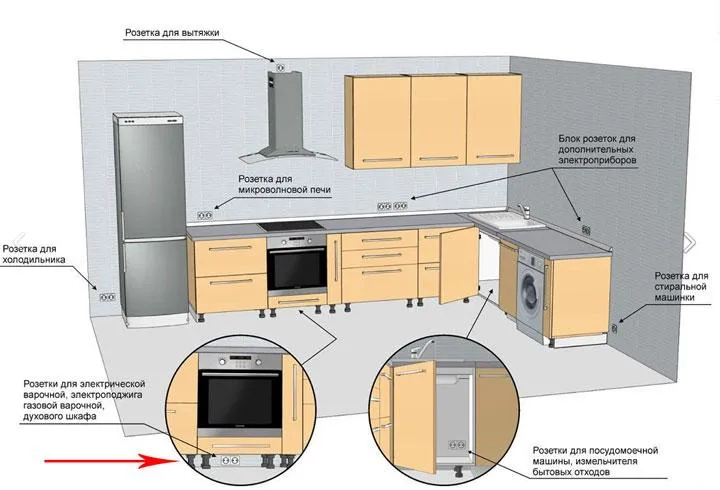

Какую розетку выбрать для варочной панели и/или духового шкафа
Все зависит от характеристик техники. Варочные панели и духовые шкафы бывают как однофазными, так и трехфазными и могут иметь мощность от 2,5 до 10 кВт.
На заметку!По всем варочным панелям надо сделать отдельную оговорку. Вилок у них нет в принципе, а некоторые модели могут идти и без кабеля в комплекте (есть только клеммные колодки). Подумайте, так ли вам нужна розетка для варочной панели? Возможно, целесообразней будет питающий кабель от щитка подключить напрямую на клеммники панели, либо сделать соединение кабелей через мини-щиток, если поверхность идет в комплекте с кабелем. В этом случае вилка-розетка для варки не понадобятся. Но про автомат и УЗО забывать не стоит, ставим их на линию электроплиты. Как их подобрать — описано ниже.
Однофазное подключение
(встречается чаще всего)
«Варка» и/или духовой шкаф мощностью до 3.5 кВт подключаются в стандартную розетку на 16 А/220 В. У духового шкафа в большинстве случаев установлен обычный провод и 16-ти амперная вилка (при независимом подключении), поэтому потребуется только розетка. У варочной панели вилки нет, поэтому подбирать придется и вилку, и розетку.
Для более мощных однофазных моделей электроплит и шкафов от 3.6 до 7 кВт
понадобится силовая розетка с характеристиками 32 А/220 В и при необходимости — специальная вилка на 32А.
Трёхфазное подключение
Трехфазная варочная поверхность и/или духовой шкаф требуют питания с вольтажом в 380 В и трёхфазную розетку на 20 Ампер, если мощность не выше 3.5 кВт
или в 32 Ампера для мощной варки
от 3.6 до 7 кВт
. Если в комплектации духового шкафа и/или варочной панели вилка не прилагается, то понадобится также 3-фазная вилка с соответствующим ампертражом.
Запомните!!!Вилки и розетки для подобной техники обязательно имеют заземляющий контакт. Поэтому штырьков и отверстий у них больше. У однофазных — три (2 питающих и земля), у трёхфазных — пять (3 питающих, земля и нейтраль). Подключение без заземления опасно для жизни!
Таким образом, нельзя заменить специальные розетки под варочную панель и духовой шкаф на модели для осветительных приборов и мелкой бытовой техники.
Какой провод нужен для подключения панели 7 кВт
Варочная поверхность считается самым крупным потребителем электроэнергии в большинстве домов и квартир (порядка 7 кВт), то нужно подойти к выбору сечения кабеля со всей ответственностью.
В однофазной сети используется трехжильный кабель с толщиной сечения 6 миллиметров.
В трехфазной сети используется пятижильный кабель с толщиной сечения 2,5 миллиметра.

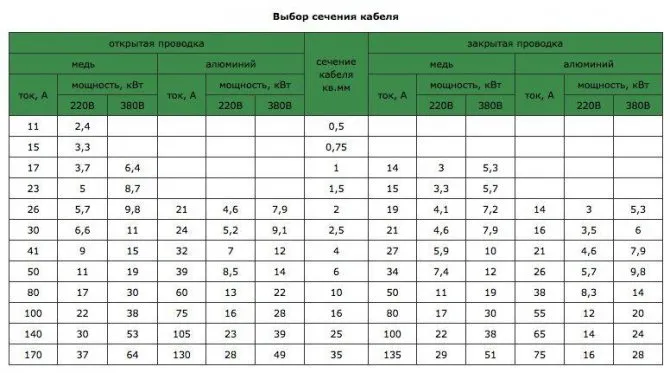

Посмотрите на рисунок. Почему для работы используются именно эти показатели, видно в приведенной таблице. Принцип выбора того или иного кабеля, не отличается от тенденций выбора проводки для остальной части квартиры. Разница лишь в том, что расчет делается на повышенный уровень потребления электричества.
Ниша под духовой шкаф: основные требования
Электрический духовой шкаф почти не требует установки как таковой, его нужно просто вставить в заранее подготовленный короб. Но здесь важно точное соблюдение размеров: лицевая часть шкафа играет роль фасада, поэтому зазоры от соседних фронтов должны быть близки к номинальным. Ширина и высота короба (не ниши) определяются по размерам лицевой панели шкафа: к ним достаточно добавить 5 мм.
В большинстве случаев, как и с варочной панелью, вы получите чертежи с рекомендуемыми размерами корпусной мебели, в которых уже заложены припуски для вентиляционных зазоров. Что касается задней стенки короба — она не должна быть глухой, расстояние между корпусом духовки и стеной кухни — не менее 40 мм. Естественно, никаких открытых коммуникаций на стене быть не должно.
Духовые шкафы очень чувствительны к перекосу, поэтому горизонтальность установки модуля проверяется пузырьковым уровнем.

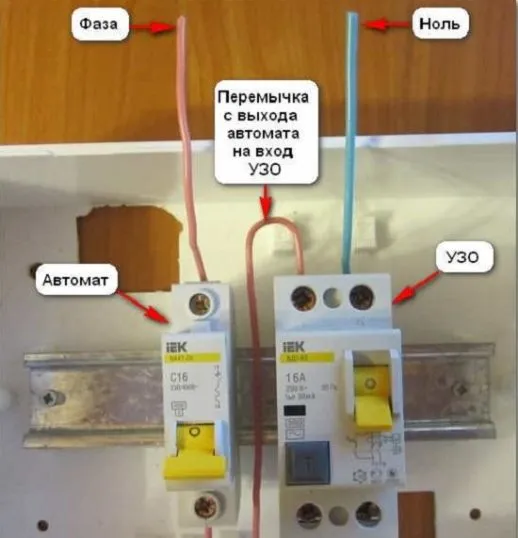

Подключение ВП через автомат в сети 220 и 380 вольт
При подключении устройства необходимо будет проложить отдельную линию. Чаще всего линия прокладывается в штробе, но также часто используется короб или гофрошланг. Для данной линии разрешено пользоваться лишь медными проводами.
Сразу после выхода линии из счетчика, ставится автомат, что является обязательным требованием. Для дополнительной безопасности устанавливается устройство защитного отключения – УЗО. Работа этих приборов будет отключать электропитание при перегрузке сети и в случае нарушения изоляции.
В однофазной сети устанавливается автомат на 32 ампера, УЗО ставится на 40 ампер.
В трехфазной сети устанавливается автомат на 16 ампер, УЗО ставится на 25 ампер.
Они соединяются проводами с тем же сечением, что используется в самой сети – 6 миллиметров на сеть 220В, 2,5 миллиметра на сеть 380В.
Как подключить электрическую варочную панель
С подключением варочной панели все гораздо сложнее. Хорошо если у Вас квартира без газопровода, значит в ней будет установлена на кухне большая электрическая розетка, специально сделанная под электроплиту. Вам будет необходимо только купить под нее совместимую вилку и подключить по . Если нет, тогда придется с электрощита привести питание на варочную панель отдельным медным кабелем марки ВВГнг с сечением жил не менее 4 мм², а лучше 6 мм². При чем подключать его необходимо к отдельному автомату на 32 Ампера (для 4 мм²) или 40 А (для 6 мм²).
Кто пользовался варочной
электрической панелью, тот знает о ее удобстве- конфорки нагреваются моментально. Но это достигается благодаря большой потребляемой мощности варочной панелью. Обычно она берет из электросети максимально более 7 Киловатт. Поэтому многие модели выпускаются с возможностью не только подключения к однофазной сети 220 Вольт, но и двух- или трехфазной электросети на 380 Вольт. Поэтому перед подключением следует проверить схему в клеммной коробке. Но обычно с завода идет собранное подключение на 220 Вольт. Она выглядит для варочной панели Bosch следующим образом. Первые 3 контакта с перемычками к ним подключается фазный провод (в моем случае серого цвета). Четвертый и пятый контакт с отдельной перемычкой на них подключается нулевой проводник синего цвета.
Заземление подключается
под отдельный болтик с соответствующим значком возле места входа кабеля в клеммную коробку (в самом верху по центру).
Если у Вас квартира,
тогда ничего менять нет необходимости, потому что у Вас только возможно подключение к однофазной электросети на 220 Вольт.
Если же у Вас частный дом с вводом на 380 Вольт
, тогда для распределения нагрузки по фазам— рекомендую подключить варочную панель на 2, а лучше 3 фазы. Для этого необходимо будет снять перемычки согласно схемам из паспорта. Рассмотрим как подключить на примере варочной панели Bosch.

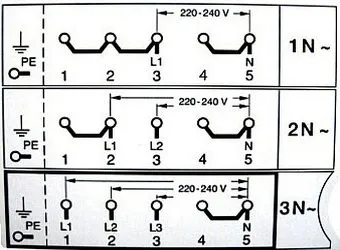

- Верхняя схема 1N
— однофазное подключение на 220 Вольт. - Средняя схема 2N
— двухфазное подключение на 380 Вольт. Необходимо будет снять перемычку между 2 и 3 контактом. Две разноименные подключаются на 3 контакт L2 и на 2 контакт L1. — на 5 контакт. Понадобится гибкий четырех жильный кабель марки ПВС 4х4 мм². - Нижняя схема 3N
— трехфазное подключение на 380 Вольт. Снимаются перемычки между 1, 2 и 3 контактами. На них же подключается 3 разноименные фазы- L1, L2, L3. Последовательность не имеет значения. На 5 контакт все так же садится ноль. Понадобится гибкий пяти жильный кабель ПВС 5х4 мм².
При подключении на 380 Вольт
, будьте внимательны и не посадите фазу на нулевой или заземляющий контакт- это чревато при включении возникновением поломки или получением электротравмы.
Из некоторых моделей варочных панелей выходит 5 жильный кабель
, у которого две жилы будут соединены попарно. Пример на картинке.
Если взглянуть на бирку электрического кабеля, то станет понятно, что при подключении на 220 Вольт- пара синего и серого подключаться будет к нулю, пара черного и коричневого- на фазу, а одиночный желто-зеленый- на заземление. При необходимости подключения на 380 Вольт придется разъединить пары и подключать согласно схемы в инструкции к панели.
После того как со схемой подключения разобрались, необходимо будет подключить вилку и при необходимости розетку
. Как подключить вилку и розетку на 380 Вольт читайте в этой , а подключение на 220 Вольт для варочной панели будет аналогичным как и для электроплиты- инструкцию смотрите .
Некоторые люди значительно упрощают подключение, делая его без розетки и вилки
. При этом кабель, выходящий из панели подключается сразу к электропроводке через маленький пластиковый щиточек или бокс с винтовыми зажимами. Я, как опытный электромонтажник, рекомендую все же подключать с использованием розетки и вилки. Так получается более красиво, надежно и практично.
При первых включениях
, особенно духового шкафа может появляться неприятный запах от заводской краски. Не переживайте он со временем исчезнет.
Похожие материалы.
Современная кухня оснащена электротехникой покруче, чем звездолёты в старых фильмах. И требует ответственного подхода к выбору и монтажу проводки и электроустановочных изделий.
Начнём с того, коль вы решили обрадовать хозяйку кухни и установить массу современной бытовой техники, как мелкой, так и крупной — сначала займитесь новой электропроводкой. Для начала, разделите контур освещения и питания, а потом посчитайте количество техники и сколько будут «кушать» кухонные агрегаты. Скорее всего, питающих контуров понадобится несколько. Чтобы не вешать для домашних грозные правила в стиле «стиралку и посудомойку одновременно не включать!».
Запомните!!!Вся мощная кухонная техника должна иметь отдельную линию питания от электрощита.
Но если стиральную машину можно переселить в ванную, а посудомоечные — есть не у всех, то плита и духовка никуда с кухни не денутся. О них и поговорим, а точнее о розетках для варочной панели и духового шкафа.
Подключ-е панели к электросети через розетку 10 ампер
Силовые розетки делаются из особенного пластика и способны выдержать силу тока, превышающую 10 ампер. Иногда их оснащают защитной крышкой. При выборе такого типа розетки руководствуются правилом, что их номинальный ток не больше тока автомата.
Вилка более удобный вариант для эксплуатации варочного устройства.
Не существует единого стандарта, определяющего вид и порядок расположения штифтов. Главное, чтобы было соответствие характеристик и количества контактов. На рисунке ниже приведены наиболее подходящие места для размещения розеток на кухне.
Посмотрите на картинке ниже расположение розеток относительно конфорок и духового шкафа. Розетку устанавливают на любой удобной высоте, но рекомендуемое расстояние от пола составляет 90 сантиметров. Нельзя размещать розетку над нагревательной поверхностью. Лучше расположить ее в полуметре в любую сторону от конфорок. При установке духового шкафа, следует установить розетку ниже духовки, но выше уровня пола. Иначе существует риск ее затопления.
Куда устанавливать розетки под варочную панель и духовой шкаф
Тут особых требований нет. Обычно это цокольная зона кухни и высота установки 10 см (верхний край розетки). Если духовка смонтирована выше уровня стола, то розетку желательно также сделать поблизости.
Общее правило!
Не ставьте розетки и вспомогательное оборудование непосредственно за техникой. Иначе можете получить проблему — духовка или посудомойка упрутся и не встанут на своё место. Это же касается и остальных коммуникаций. Их нужно выводить либо рядом с техникой, либо ниже ее уровня, если установка техники планируется над полом.
Скрытый монтаж или наружный
Это на ваш выбор, как удобней. Единственное правило — в деревянном доме выполняется наружная электропроводка, и все приборы устанавливаются такие же. Это требование электробезопасности, поскольку дерево — материал горючий и прятать в него провода и прочие источники возгорания категорически запрещено. Это, кстати, касается и кухонной мебели. Если нужно установить розетку для духовки, а рядом запланирован шкаф, то вырезаем в задней стенке отверстие и монтируем всё в стену или на стену, но не на шкаф!
В случае бетонных или кирпичных стен можно использовать оба варианта монтажа розетки для электроплиты. С точки зрения безопасности скрытая установка предпочтительней. Но если период ремонта давно закончен, сгодится и наружный монтаж с помощью кабель-каналов . При установке исключите контакт провода с горючими материалами, такими как дерево, неогнестойкие пластики.
Запомните!!!Нельзя прокладывать для заземления отдельный провод, заземляя розетку на стояки или трубы. Нельзя подключать на контур питания плиты или духовки другие кухонные приборы. Это опасно для жизни.
Подключ-е панели через клеммную коробку
Иногда происходит подключение панели без вилки и розетки. Соединяют в клеммной коробке провод от варочного устройства с одной стороны и питающий кабель с другой. Метод подключения панели через клеммник более надежный, но имеет определенные неудобства. Отключать плиту от питания возможно только через щиток.
Соединение проводов внутри таких клеммников осуществляется по простому принципу – зачищенный конец провода вставляется в специальное гнездо, сверху он придавливается пластиной, закрепляющейся винтом.
Ответы на 5 часто задаваемых вопросов
Что делать если при подключении не работают конфорки?
Нужно убедиться, что предохранители расположены в рабочем режиме и подключение панели было произведено правильно.
Почему варочная поверхность бьет током?
Необходимо проверить подключение заземления. Вероятно причина в старой проводке, либо была установлена только одна фаза. Следует проверить совместимость проводов с плитой.
Почему газовая панель издает посторонние звуки?
Внутрь корпуса могла попасть жидкость. Попадая на контакты, происходит замыкание. Выключатель подает искру, она издает этот звук. Следует дать хорошо просохнуть панели.
Почему в газовой панели газ не поступает к конфорке?
Для начала нужно проверить газовую трубу. Если с ней все в порядке, следует проверить форсунки. Очень часто они забиваются жиром во время приготовления пищи. Достаточно очистить их от грязи и протереть насухо.
Что нужно для подключения газовой варочной панели?
Подключение газовой варочной панели требует соблюдения определенных мер безопасности и знаний о газовых системах. Если вы не обладаете необходимыми знаниями и опытом, лучше обратиться к профессиональному газовому специалисту или сантехнику, чтобы выполнить подключение безопасно. Однако вот общие шаги, которые могут потребоваться для подключения газовой варочной панели:
-
Проверьте местоположение: Убедитесь, что место установки газовой варочной панели соответствует требованиям по безопасности и вентиляции. Она должна быть установлена на надежной и ровной поверхности, а также на достаточном расстоянии от других источников тепла и горючих материалов.
-
Подготовьте необходимые инструменты: Вам понадобятся инструменты, такие как ключи для газовых соединений, трубные резьбовые мастики, герметики и т.д.
-
Подключение газовой линии: Если у вас уже есть газовая линия, подключение варочной панели к газу может потребовать прокладывания гибкой газовой трубы от газовой линии до панели. Это должно выполняться с учетом всех стандартов безопасности.
-
Установка газовой панели: Установите газовую панель на предварительно подготовленное место и убедитесь, что она надежно закреплена и не сдвигается.
-
Соединение газовых трубопроводов: Соедините газовые трубопроводы с газовой панелью, обязательно используя соответствующие герметики и удостоверившись, что соединения герметичны.
-
Проверка на утечки газа: После подключения тщательно проверьте все соединения на наличие утечек газа. Для этого можно использовать специальные растворы для обнаружения утечек газа.
-
Тестирование: После подключения и проверки на утечки, проведите тестовый запуск плиты, чтобы убедиться, что газ сжигается правильно и нет аномальных явлений.
Снова подчеркну, что подключение газовой варочной панели — это серьезная задача, требующая знаний о газовых системах и соблюдения всех стандартов безопасности. Если у вас нет опыта, лучше доверьте это профессионалам. Неправильное подключение газа может быть опасным и иметь серьезные последствия.
Видео. Как установить газовую варочную панель Samsung а главное как подключить и проверить газовый шланг!
