Подключение и разводка трехфазной сети 380 вольт в частном доме: схема и технические условия.

В современных условиях нельзя обойтись без надежной и хорошо продуманной системы электроснабжения. В случае приобретения квартиры, решение этой проблемы обычно лежит на строительной компании, однако в случае частного дома вопрос подключения к электросети требует особого внимания.

Необходимость трехфазного подключения

В однофазной сети часто единственная фаза перегружается за счет использования мощных агрегатов, которых в современном жилище становится все больше. В результате из строя выходят подключенные электроприборы, создается аварийная ситуация, грозящая пожаром.

На входе в дом всегда есть три фазы, которые распределяются в комплекте фаза-нуль. Пары питают равные по мощности группы нагрузок. Если на жилой дом положено 15 кВт мощности, то на каждую группу приходится не больше 5 кВт. При несоблюдении правила автоматические выключатели будут срабатывать при перегрузке линии.

Техника, требующая подключения трехфазной линии:

• отопительный котел на электричестве в большом доме может забирать около 9 кВт;
• водяная помпа, работающая на глубокой скважине;
• электрическая печь для бани, сауны большой мощности (от 5 кВт);
• варочная плита, духовой шкаф;
• оборудование частной мастерской при доме, например, фрезерный и токарный станки, циркулярная пила, сварочный аппарат, отбойный молоток.

Такие агрегаты можно найти с подключением на 220В, но 380В надежнее, мощнее, экономичнее. Современные приспособления повседневного применения могут быть рассчитаны именно на 380В, например, мотор на воротах гаража, въезда во двор.

Три фазы нужны, если на участке есть трехфазные двигатели, которые не предназначены для функционирования в однофазном регламенте. Как вариант, организация такого ввода необходима при одновременном пользовании многими электрическими приборами, например, развернуто хозяйство, налажено частное производство.

Трехфазную линию электропитания стараются подать в каждое частное строение, при этом пользователь может ее использовать или нет по своему желанию.

Плюсы и минусы трехфазного подключения

Экономное использование электричества

Малая материалоемкость трансформаторов и силовых кабелей

Равномерное распределение нагрузки

Двигатели синхронного и асинхронного тока показывают высокий КПД

Есть возможность получить одновременно линейное и фазное напряжение в одной установке

Вероятность снижения мерцания ламп и стробоскопического эффекта люминесцентных светильников

При аварии отгорает одна или две фазы, но для питания есть возможность временного резервного подключения

Три фазы требуются, если не хватает однофазной линии, но в этом случае легче запросить увеличение лимита

Необходимо равномерное распределение нагрузки между фазами

Требуется новый распределительный щит и комплектующие к нему

Повышается опасность поражения электротоком, т. к. в сети есть не только однофазное напряжение, но и линейное

Расчёт энергопотребителей

Перед тем, как распределить нагрузку по фазам рекомендуется выполнить предварительный расчёт потребителей. Сделать это легко, составив список потенциальных источников, которые будут «повешены» на ту или иную фазу. Например, перечислите основную бытовую технику и её мощность согласно заявленной производителем:

• Варочная электроплита 6,5-7,5 кВт.
• Стиральная машина 1,5-1,8 кВт.
• Посудомоечная машина 1,5-1,8 кВт.
• Микроволновая печь 0,9-1,2 кВт.
• Духовой шкаф 2,0-2,6 кВт.
• Пылесос 1,9-2,2 кВт.
• Утюг 1,9-2,2 кВт.

Важно! По необходимости список может пополняться другими, имеющимися на балансе электроприборами.

Нормы подсоединения участка прописаны в тексте Федерального закона №35 «Об электроэнергетике» от 26.03.2003 (статьи 20 – 26), отредактированном 27.12.2019. Работа электросетевых фирм регламентируется ФЗ №135 «О защите конкуренции» от 26.07.2006.

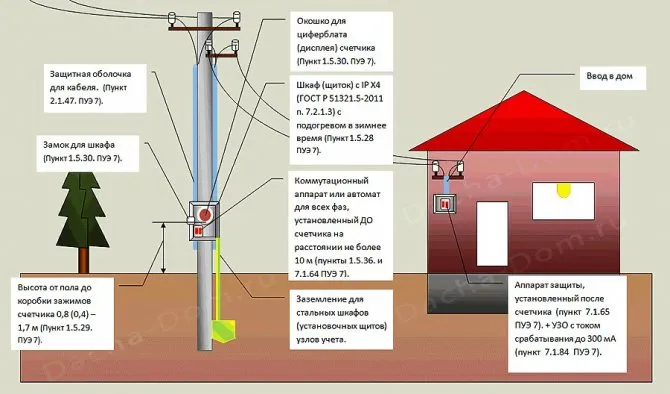

Основные правила:

• пользователь не может самостоятельно подсоединить электричество к дому, нужна энергопоставляющая организация;

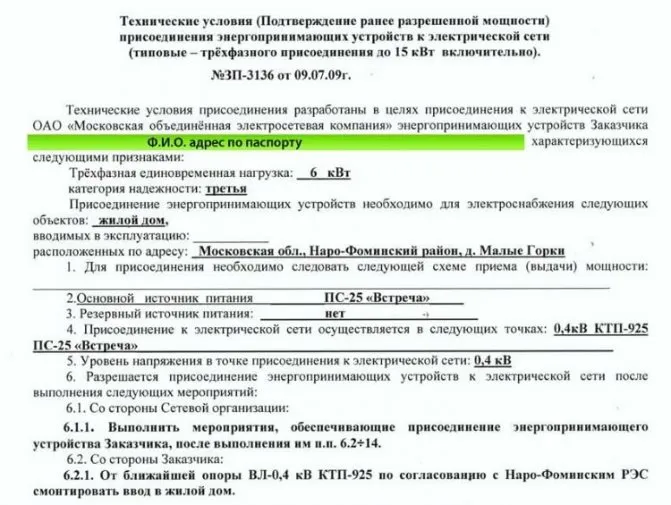

• подключение возможно после выполнения требований ТУ;
• используют кабели с алюминиевыми (не меньше 16 мм²) или медными (не меньше 10 мм²) жилами, под землей прокладывают бронированный кабель;

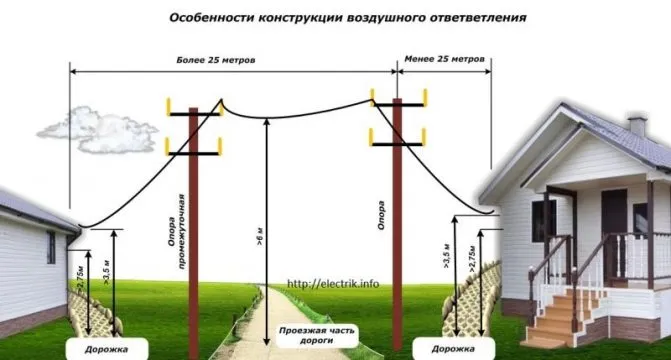

• при воздушном подсоединении кабель не провисает над дорогой ниже 6 м, над тротуарами — ниже 3,5 м;
• подземная линия заглубляется на 0,7 – 1 м или ниже;
• ввод в жилище — не ниже 2,75 м от земли;
• приборы, установленные до счетчика электричества должны иметь возможность пломбировки.

В сети 380В разрешено подключение трехфазного счетчика в частном доме с предельной силой тока 50А, класс точности — 2, последняя проверка — не больше 1 года назад. Его фиксируют на DIN-рейке распределительной панели, но возможно расположение вне щита. В доме должна быть организована система заземления.

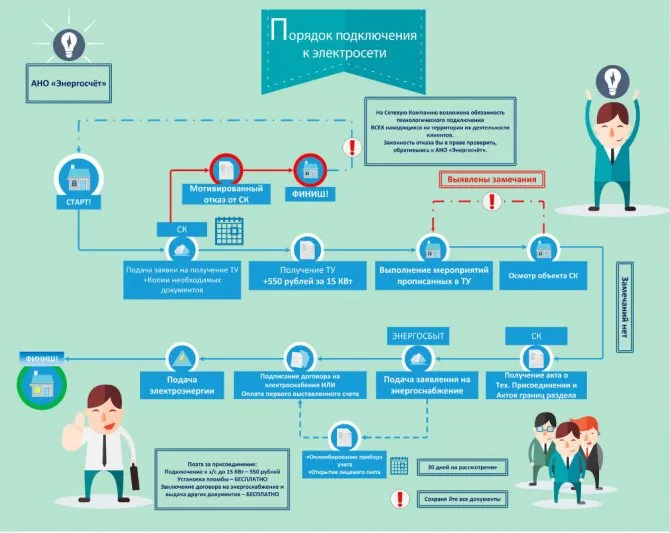

Как оформить разрешение

Потребитель имеет право подсоединения к любому объекту электрохозяйства в пределах 300 м от участка (опоры ЛЭП, трансформаторные подстанции, кабельные магистрали). Договор заключают на новое подключение, повышение мощности или перенос точки ввода.

• план участка в общей панировке застройки;
• схема присоединения приемников электроэнергии;
• схема внутренней разводки;
• ППР по подключению.

Заявление пишут в офисе компании, или подают в личном кабинете, через сайт.

К заявке подают сведения:

• ФИО подателя заявки;
• адрес подключаемого участка и фактического нахождения пользователя;
• срок разработки проекта и время ввода в работу;
• разделение по мощности между фазами;
• наибольшая требуемая мощность;
• вид нагрузки.

Компания должна выдерживать сроки принятия решений по заявке. Для физлиц с требуемой мощностью до 15 кВт такой срок равняется 15 суткам, с другими показателями или для временного подсоединения — до 30 суток. После подписания договора на руки выдают ТУ, которые пользователь должен в точности выполнить на своем участке.

Об окончании подготовки владелец извещает компанию, в ответ электросеть проверяет соответствие ТУ и фактических работ в присутствии представителя снабжающей организации поставщика. Составляют акт о соответствии (в течение 3 суток), владелец участка ставит в документе подпись в течение 5 суток. Далее следуют: соглашение о технологическом подсоединении, договор о поставке электричества. После этого на участок подают 380В.

Система распределения электроэнергии

Исходно напряжение всегда является трехфазным. Под «исходно» я подразумеваю генератор на электростанции (тепловой, газовой, атомной), с которого напряжение в много тысяч вольт поступает на понижающие трансформаторы, которые образуют несколько ступеней напряжения. Последний трансформатор понижает напряжение до уровня 0,4 кВ и подаёт его конечным потребителям — нам с вами, в квартирные дома и в частный жилой сектор.

На крупных предприятиях с потреблением мощности более 100 кВт обычно существуют собственные подстанции 10/0,4 кВ.

Наглядно:

Трехфазное питание — ступени от генератора до потребителя

На рисунке упрощенно показано, как с генератора G напряжение (везде речь идёт про трехфазное) 110 кВ (может быть 220 кВ, 330 кВ или другое) поступает на первую трансформаторную подстанцию ТП1, которая понижает напряжение в первый раз до 10 кВ. Одна такая ТП устанавливается для питания города или района и может иметь мощность порядка от единиц до сотен мегаватт (МВт).

Далее напряжение поступает на трансформатор ТП2 второй ступени, на выходе которого действует напряжение конечного потребителя 0,4 кВ (380В). Мощность трансформаторов ТП2 — от сотен до тысяч кВт. С ТП2 напряжение поступает к нам — на несколько многоквартирных домов, на частный сектор, и т.п.

Такие ступени преобразования уровня напряжения необходимы для того, чтобы уменьшить потери при транспортировке электроэнергии. Подробнее о потерях в кабельных линиях — в другой моей статье.

Схема упрощённая, ступеней может быть несколько, напряжения и мощности могут быть другие, но суть от этого не меняется. Только конечное напряжение потребителей одно — 380 В.

Выбор материалов и оборудования

Вводные комплектующие, счетчик размещают на распределительном щитке, размеры которого определяют по количеству мест подключения. Снаружи ставят ящики металлические с защитой от влаги, внутри применяют стальные и пластиковые шкафчики.

• гофрированные трубки, самозатухающие или негорючие кабель-каналы;
• медный кабель ВВГнг;
• счетчик трехфазный;
• соединительные коммутаторы: гребенки, шины, клеммы;
• защитная и предохранительная арматура;
• автоматические выключатели в комплекте с УЗО или совмещенные дифавтоматы;
• реле, предохраняющее от скачков напряжения в контуре.

Готовят DIN-рейку для качественного крепежа автоматов, защитных устройств, на планке предусмотрены посадочные места для этих приборов.

Чтобы выполнить внутреннюю разводку, нужны провода, коробки для изменения направления проводки, розеточные коробки и для выключателей. Потребуется алебастр или гипс для фиксации кабелей в стеновых штробах, хомуты, изолента, переходники.

Применение высокого напряжения

Наиболее востребованными в частных секторах являются небольшие точки шиномонтажа, которые достаточно просто оборудовать, при наличии определенного начального капитала – проселочные дороги в таких районах предполагают периодические повреждения колес автомобилей. В таком случае однофазной линией не обойтись. Здесь потребуется подключение различных станков, компрессора 380 вольт и иных приспособлений. Единственное, что следует учесть – это тот же возможный перекос фаз. Для защиты электрооборудования стоит приобрести и установить реле напряжения или стабилизирующее устройство. Это увеличит срок службы двигателей 380 вольт, которые используются практически во всем шиномонтажном оборудовании.

Довольно часто высокое напряжение требуется и в самом доме. Некоторые модели кухонных плит не способны работать от 220В. Подобная ситуация может произойти и в многоквартирном доме, некоторые из которых, по причине пожароопасности или ветхости, не оборудованы газовыми приборами. Если приобретена подобная плита, порядок оформления подключения 380 вольт будет идентичным описанному выше.

Ввод трех фаз в строение и отходящие линии

• дополнительные контуры идут от входного распредщитка (ВРЩ);
• в нем монтируют вводный рубильник, все фазы подводят к нему;
• защитные автоматы устанавливают для каждой групповой цепи в жилище, каждая из них питается от разных фаз;
• группы формируют по мощности агрегатов и приборов так, чтобы на каждую фазу приходилось приблизительно равное значение;

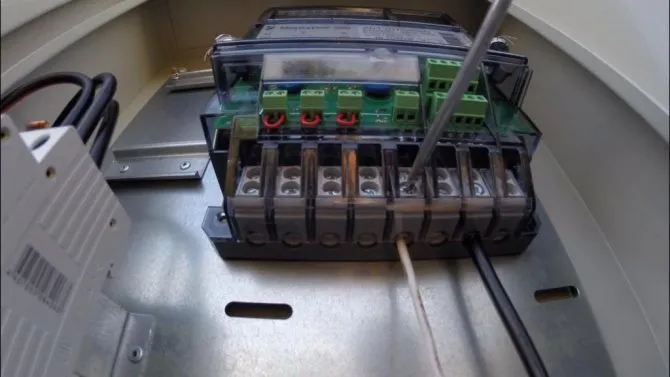

• с контактами счетчика соединяют три фазных проводника и нулевую жилу от заземляющей шины;
• вывод счетчика подсоединяют к общему автоматическому прерывателю для всего дома.

Валера

Голос строительного гуру

Задать вопрос

Для соединения используют метод треугольника или звезды. Первый способ — фазы стыкуют последовательно: конец первой — к началу второй, конец второй — к началу третьей и так дальше. Звезда — когда концы фаз стыкуют в общей точке и концы фаз потребительских обмоток — также в одном месте.

Фазное напряжение: опаснее или нет?

Последствия те же, что и при линейном, но в более тяжелых формах при меньшем времени воздействия тока на организм человека. Напряжение между двумя фазами таит в себе и другие, еще более страшные последствия, причиной которых может стать дуга. Подобное явление не требует прямого контакта с проводником или иной токоведущей частью. Достаточно оказаться в опасной близости от них. Дуга вырывает часть кожного и мышечного покрова человека с сопутствующими поражениями, присущими обычному удару электрического тока.

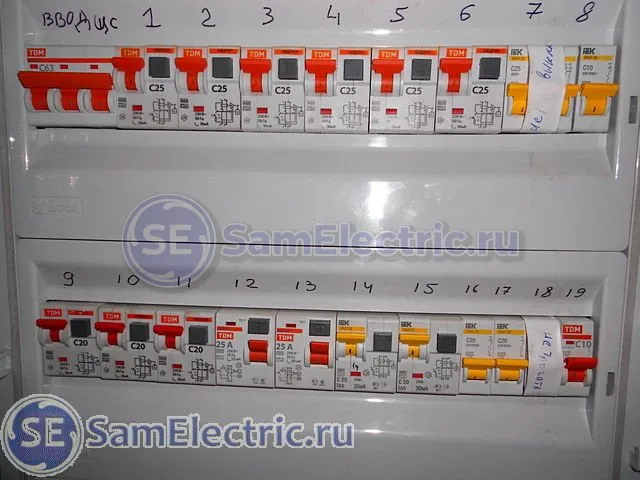

Сборка электрощита

Пошаговая сборка:

• крепление автоматов и УЗО на рейке по составленной схеме;
• подключение элементов к вводному рубильнику с использованием гребенки;
• подсоединение фазных проводов проводами с наконечниками;
• установка и подключение нулевой шины;
• проверка (подтяжка) стыков отверткой;
• включение питания, проверка срабатывания автоматов;
• определение параметров сети с помощью мультиметра.

Перед началом эксплуатации сети 380В убеждаются, что смонтированы и подсоединены все элементы внутренней системы (гнезда, розетки, выключатели).

Фото

Напоследок — ещё несколько фото с комментариями.

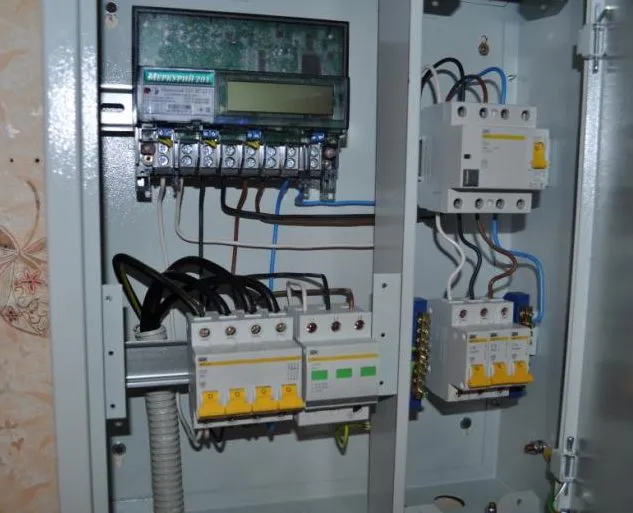

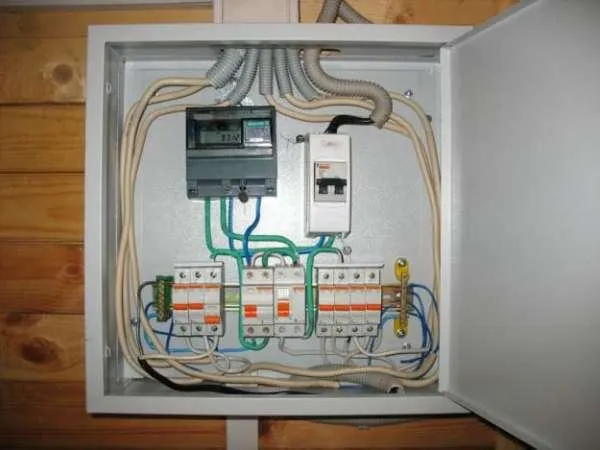

Электрощит с трехфазным вводом, но все потребители — однофазные.

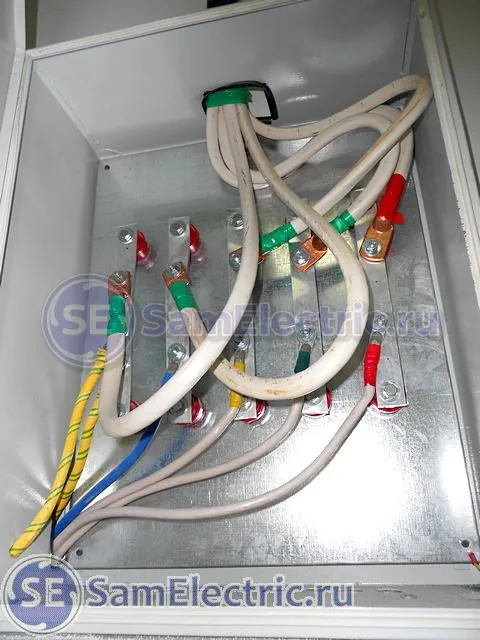

Трехфазный ввод. Переход на меньшее сечение проводов, чтобы подключить их к счетчику.

Друзья, на сегодня всё, всем удачи!

Жду отзывов и вопросов в комментариях!

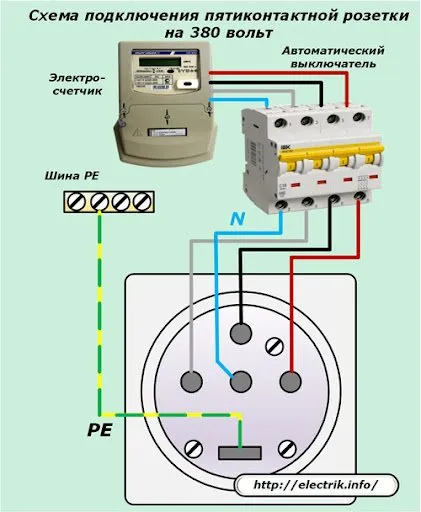

Подключение розеток

Особенность розеток на 380В в том, что они блокируют от несимметричного подсоединения, чтобы избежать КЗ. Контакты размещены под углом, они разные по размеру, с направляющими элементами.

Стационарные розетки на 380В выпускают следующих типов:

• 2Р+РЕ имеет два силовых (фазных) вывода и заземляющий;
• 3Р+РЕ или 3Р+N характеризуется тремя фазными выводами и одним для подключения заземления;
• 3Р+РЕ+N — есть места для подключения трех фаз, один — для ноля, еще один — для заземлителя.

В розетках предусмотрена блокировка от выключения под нагрузкой. Сила тока (25, 63, 125А), для которой эти розетки сделаны, значительная, а в изделиях нет дугогасящего эффекта. Изымать вилки под такой нагрузкой опасно в плане получения ожогов или перегорания розеток. Блокировка бывает электронного или механического типа.

Розетки присоединяют к питающему кабелю последовательно, параллельно или смешенным способом.

Стоимость монтажа

Установка электропроводки является важной проблемой. Верно составленный план разводки в доме, является гарантией безопасности. Если человек ни разу в своей практике не сталкивался с подобной задачей, то лучше обратиться за помощью к проверенным специалистам.

Для этого следует ознакомиться с приблизительными расценками на данный вид class=»aligncenter» width=»607″ height=»477″[/img]

Изначально следует быть готовым к тому, что установка электропроводки в доме обойдется намного дороже, чем в квартире.

Рекомендации электрика

Электрики советуют соблюдать условия:

• горизонтальные участки проводов от щитка до розеток делают на высоте от пола 2,5 м;
• проводку в стенах располагают вертикально или горизонтально, по косой линии ставить запрещено;
• соединяют провода переходниками в монтажных коробках;
• подземное подключение к электроопоре делают цельным куском провода без соединений;
• нельзя подсоединять выключатель в разрыв нулевого провода;
• при разводке по деревянным стенам применяют изолирующие шланги с подкладками из асбеста.

Распределительный корпус подбирают по типу помещения, учитывают характеристики микроклимата — в агрессивных средах используют ящики с максимальной защитой от прямых водяных струй, пыли.

Оформление разрешения

На первых этапах предстоит согласование с энергетиками:

• допустимая мощность;
• количество фаз;
• тип вводной линии и прибор учета энергии;
• тариф учета (зависит от счетчика);
• исходя из качества изоляции домовой электросети, согласовывается схема подключения (если проводка старая, то разрешения не дадут);
• насколько надежно произведено заземление электропроводки в доме.

Важно! Самостоятельное подключение к линиям электропередач запрещено законом. Подсоединение электроснабжения должно быть произведено высококвалифицированными специалистами.

Далее производится замер от частного дома до сетей 380В, если это расстояние превышает 300 метром в городе или же 500 метров за чертой города, то придется оплатить установку дополнительного столба-опоры.

Следующим этапом будет обсуждение необходимой мощности:

• не больше 16 кВт;
• от 16 до 50 кВт;
• от 50 до 160 кВт.

Обычно, разрешается до 50 кВт, в случае необходимости большего показателя, потребуется установка дополнительного трансформатора, что весьма затратно и сложно.

Дальнейший перечень необходимых документов:

• копия паспорта (необходима для оформления договора на подключение электричества);
• заявка на подключение к электрическим линиям;
• идентификационный код;
• план участка;
• план размещения ближайшего к участку столба линии электропередач;
• правоустанавливающий документ на жилой (нежилой) объект;
• утвержденного полного плана жилого помещения;
• информации о необходимой мощности и списка всех используемых электроприборов в доме (либо предполагаемого количества устройств, если дом еще не введен в эксплуатацию).

Заявление на прокладку к дому электрики, стоит написать в двух экземплярах, для того чтобы один (с визой специалиста принимающего документ) оставить у себя.

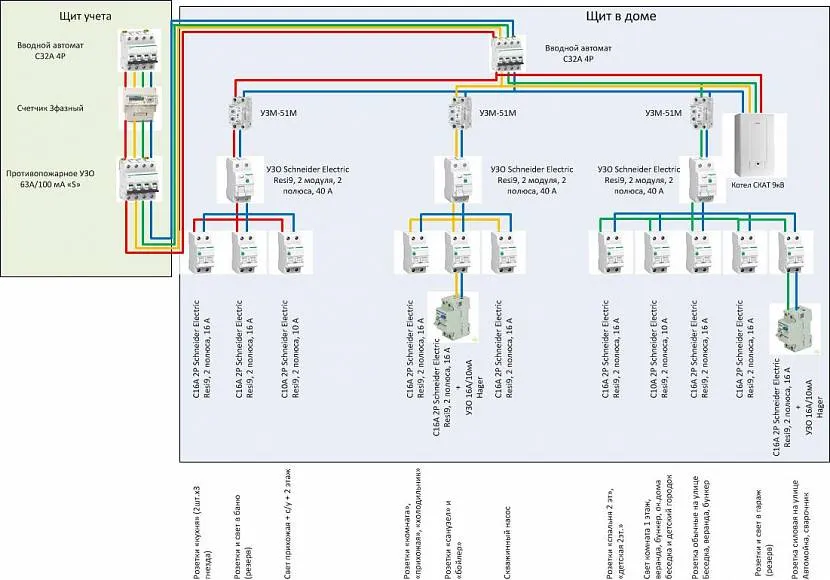

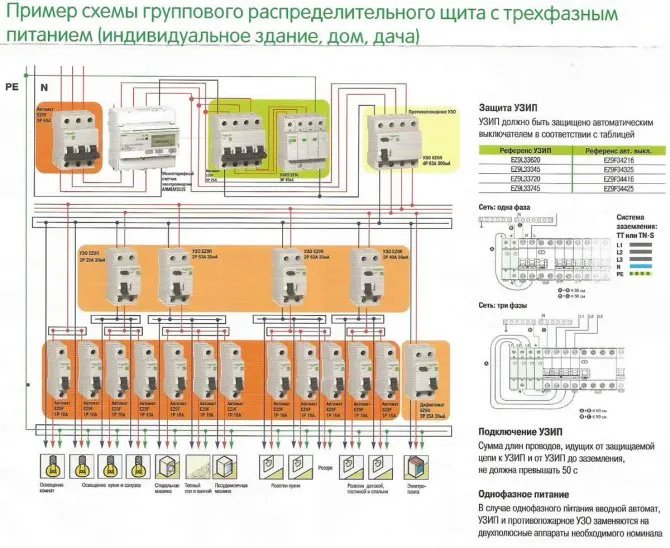

Схема распределительного щита включает в себя следующие компоненты:

Устройство защитного отключения (УЗО) – это прибор, который контролирует ток утечки в электросети. Данное устройство размыкает контакты в том случае, если значение дифференциального тока (т.е. разница токов между фазным и нулевым проводником) превышает критический уровень. В состав УЗО входят элементы, предназначенные для измерения и сравнения токов, проходящих через электрическую сеть, и для размыкания цепи.

Устройство защитного отключения предназначено для предупреждения образования пожаров, вызванных большой изношенностью проводки, и для защиты человека от поражения электрическим током. Оно устанавливается только вместе с автоматическим выключателем.

Устройства защитного отключения характеризуются количеством полюсов (2, 4), током утечки (от поражения током — 30мА), а также номинальным током нагрузки. Все характеристики указаны на внутренней стороне прибора.

Электромонтажные работы

Подробнее на оформлении документации для подключения электроснабжения мы останавливаться не будем, это отдельная тема. Наша задача определиться с материалами и устройствами для внешних монтажных работ, которые хоть и являются промежуточным этапом в подключении, но самым ответственным, поскольку, связаны с безопасностью человека.

Однофазный или трехфазный ввод?

Как для трехфазной, так и для однофазной сети разрешенная мощность указана в ТУ. Это может быть 15 кВт для обоих вариантов, то есть выгода трехфазной сети заключается не в мощности, а возможности использования вводного кабеля меньшего сечения и уменьшения нагрузки, поскольку ток распределяется по 3-м фазам. Поэтому, в трехфазной сети и номинал вводного автомата будет меньшим.

Но вводный распределительный щит при этом будет увеличен по габаритам, поскольку сам счетчик больше однофазного, а также автоматические выключатели занимают 3-4 модуля. Трехфазные УЗО тоже обладают большими габаритами. Это недостаток трехфазного ввода в дом, но он не очень существенен по сравнению с такими преимуществами, как возможность подключения в доме асинхронных электроприводов, электрокотлов, обогревателей, электроплит.

Чтобы не было перекоса фаз от мощных электроприемников, электрик-монтажник должен максимально равномерно распределить нагрузку. Рабочее напряжение трехфазной сети – 380В, поэтому, чтобы исключить опасность пожара и поражения током, будет не лишним установить трехполюсный дополнительный автомат прямо перед вводом в дом. Это спасает от короткого замыкания на вводе.

Внешнее подключение и электрощит

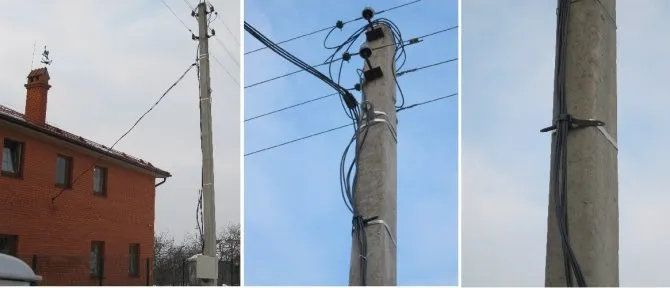

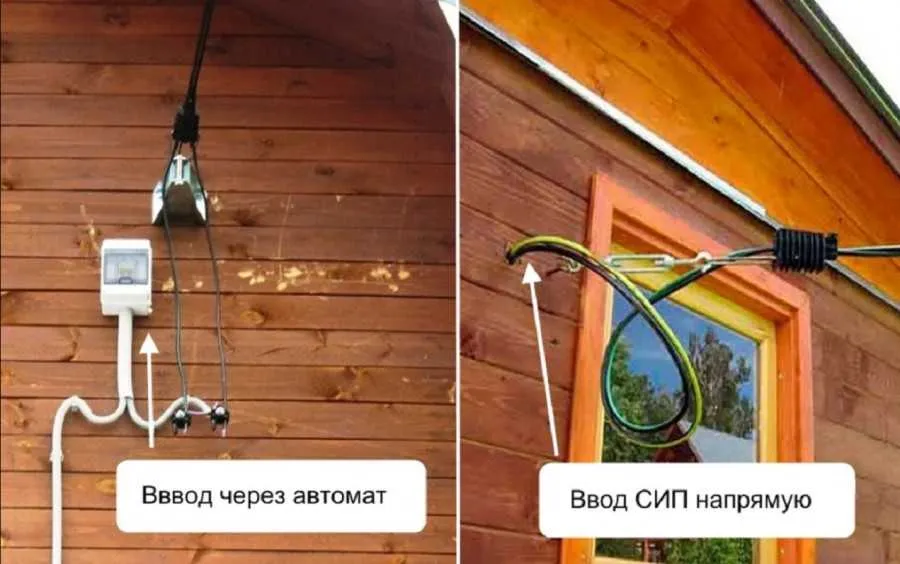

В подключении частного дома к электроснабжению чаще всего используется воздушный ввод (что тоже указано в ТУ) с установкой шкафа учета электроэнергии (ШУЭ) для исключения случаев хищения электроэнергии и проблем сдачи электроснабжения на коммерческий учет.

По нормативам вводный кабель должен иметь сечение не менее 16 мм2, если жила в нем алюминиевая, и 10 мм2 — если медная, при расстоянии от опорного столба 25 м. Для расстояния менее 25 м — сечение алюминиевого провода — 10 мм2, медного — 4 мм2.

Если вы определились со способом подключения от столба к дому (воздушный или подземный), а также типом и сечением кабеля, то остается разобраться, как именно подключается провод к дому, откуда делается дальнейшая разводка к приборам.

Сечение провода выбирается согласно ПУЭ по длительно допустимому току. При воздушном вводе используется самый распространенный кабель ВВГ или ВВГнг (современный вариант), а также кабель АВВГ и СИП (самонесущий провод). Кстати, при подземном вводе чаще всего используют кабель ВБбШв или АВБбШв. Как вы уже поняли, наличие или отсутствие буквы «А» означает алюминиевую жилу.

Значение сечения кабеля, длительно допустимый ток для него берутся из ПУЭ. Оптимальные сечения для вводного кабеля — это 10, 16, 25 мм2, при max допустимом токе соответственно: 50, 70, 85А (для подземного ввода), и 80, 100, 140А — для воздушного. Например, к медному проводу сечением 10 мм2 можно подключить мощность от 15 кВт на напряжение 230В и от 30 кВт на напряжение 380 В.

Видео

435 ₽ Подробнее

1305 ₽ Подробнее

Трансиверы

Схема электроснабжения частного дома 380В 15 кВт

Одним из важнейших этапов строительства или ремонта загородного дома является его электрификация. В современном жилье устанавливается большое количество бытовых приборов и всевозможного оборудования и все эти устройства потребляют электроэнергию. Поэтому приходится решать такой важный вопрос, как подключение объекта к электросети. Для этого в первую очередь понадобится схема электроснабжения частного дома 380В, 15 кВт, которая может быть двух типов – однофазная и трехфазная. Спросом пользуются оба варианта, однако в последнее время предпочтение отдается трехфазной схеме, которая существенно снижает нагрузку на сеть за счет ее равномерного распределения в виде трех параллельных линий.

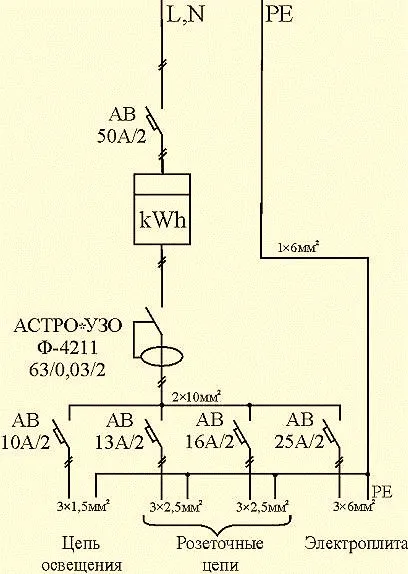

Однолинейная схема электроснабжения частного дома

При разработке электроснабжения частных домов чаще всего применяется однолинейная схема, как наиболее оптимальный вариант. Она дает возможность для простого проектирования и монтажа, даже собственными силами. Однолинейная схема зарекомендовала себя, как эффективная и удобная в эксплуатации. По своей сути она является сильно упрощенной принципиальной схемой, где все виды подключений и прокладка сетей выполнены одной линией одинаковой толщины. Отсюда и появилось название однолинейной схемы.

Существует два варианта однолинейных схем – расчетная и исполнительная. Первый вариант используется в процессе строительства дома. Данная схема определяет порядок монтажа кабельных линий на конкретном объекте и выбор защитной аппаратуры. Предварительно выполняются расчеты всех силовых нагрузок на данную сеть. На расчетной однолинейной схеме указываются все имеющиеся мощности и их величины. В обязательном порядке отмечается расположение ВРУ, маркируются электрические щиты.

Исполнительная схема выполняется для действующих электроустановок, когда дом уже построен. К этому времени от проектной организации уже получены результаты обследования здания для подготовки наиболее подходящего расположения всех элементов и устройств электроснабжения.

{SOURCE}

Что нужно для трехфазного подключения?

Для трехфазного подключения необходимо следующее:

1. Трехфазная сеть. Это может быть сеть общего пользования, которая обеспечивает электроснабжение всего района или промышленного комплекса, либо отдельная трехфазная линия.

2. Трехфазное электрооборудование. Это могут быть моторы, генераторы, сварочные аппараты, промышленные компрессоры и другое оборудование, которое работает от трехфазного электрического тока.

3. Трехпроводная линия электропередачи. Для трехфазного подключения требуется три провода — один для каждой фазы и один общий нейтральный провод.

4. Трехфазный автоматический выключатель. Он предназначен для защиты трехфазной сети и подключенного к ней оборудования от перегрузок и коротких замыканий.

5. Электрические провода и соединительные элементы. Для подключения трехфазного оборудования к трехфазной сети нужны провода и разъемы, которые обеспечивают надежную и безопасную связь между оборудованием и сетью.

Обычно трехфазное подключение проводится в промышленных комплексах, где требуется большая мощность и эффективность работы электрического оборудования.
