Специалисты в области электротехники легко и оперативно осуществляют процесс подключения люстры. Но для тех, кто не является экспертом, этот этап может показаться достаточно сложным. Это особенно актуально в случае с люстрами, имеющими одну или несколько ламп, а также с осветительными приборами, включающими вентиляторы или светодиодные источники света.
Что такое фаза, ноль и заземление

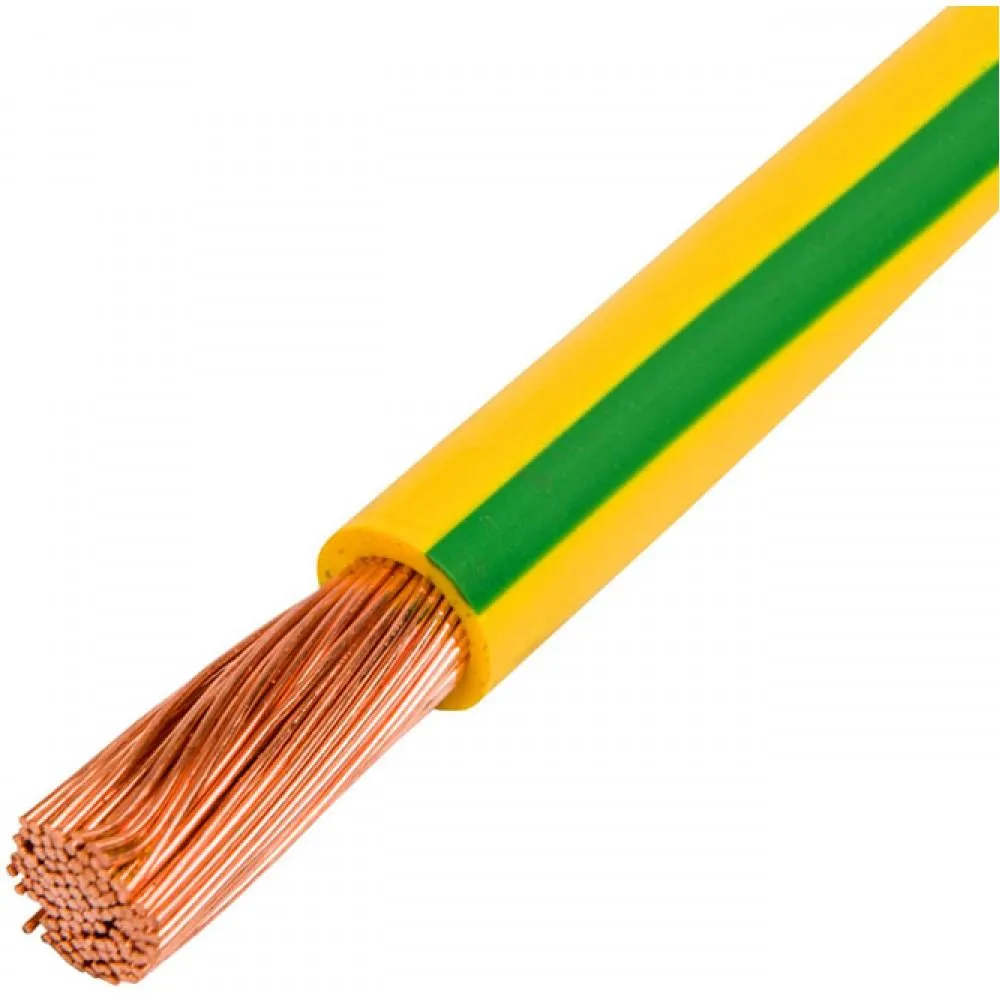

Провод заземления — имеет желто-зеленую изоляцию.Люстра может подключаться к двум, трем или даже четырем проводам. Все они выходят из потолка. Если их минимум три, то один будет являться заземлением. Такой провод называют «землей». В нем отсутствует напряжение. Провод заземления защищает человека от поражения электротоком. Его перепутать довольно сложно, потому что у него изоляция имеет желто-зеленый цвет как в России, так и в других странах. На электрических схемах он обозначается латинскими буквами «PE».
Примечание! Электрокабели с заземлением всегда прокладываются в новостройках. В старых домах «земля» встречается только после замены электрической проводки. Если выполняется подключение люстры с 3 проводами, один из которых заземление, тогда можно желто-зеленую жилу игнорировать или соединить с такой же в потолке.
Фаза представляет собой проводник, изоляция которого чаще имеет коричневый, черный или белый цвет. Однако производители также используют и другие цветовые решения. Именно по фазе ток движется к потребителю. На электрических схемах она обозначается литерой«L».
Нулевой провод — это нейтраль. Она используется для движения электротока в обратном направлении. Нулевой провод обычно имеет изоляцию синего или голубого цвета. На электросхемах он обозначается буквой «N». Ноль также необходим для выравнивания фазного напряжения в проводке.

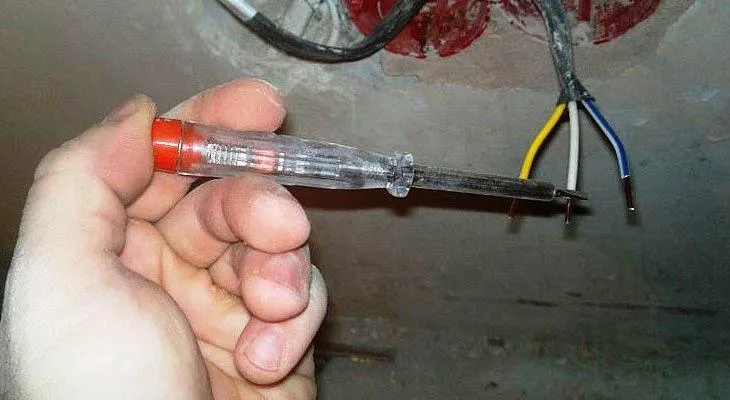

При определении фазы и нуля не нужно ориентироваться на цвет проводов. Для этого необходимо использовать специальную отвертку с индикатором. Инструмент может иметь клавишу включения. Для определения фазы и нуля концы жил провода сначала разводятся в разные стороны, чтобы между ними отсутствовал контакт. Потом к каждому из них прикладывается индикаторная отвертка. Во время прикосновения к фазе на инструменте засветится индикатор. При этом он не будет гореть, когда происходит контакт с нулем.

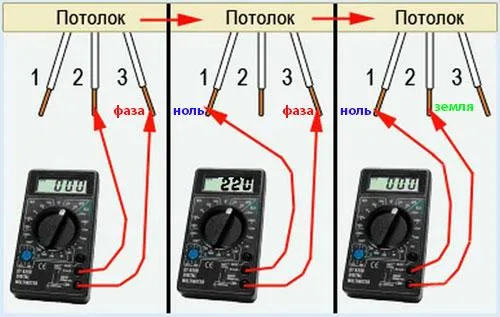

Чтобы определить фазу и нейтраль, также можно использовать мультиметр. Этот прибор называется тестером, с помощью которого прозваниваются провода. При его использовании переключатель на устройстве должен быть установлен в положение «вольты». Потом выбирается шкала «больше 220 В». Затем щупы прибора одновременно прикладываются к двум проводам. Если они являются фазами, тогда на устройстве будут отображаться нули, так как такие провода не прозваниваются. Когда щупы приложены одновременно к нейтрали и фазе, на приборе появится 220 В.

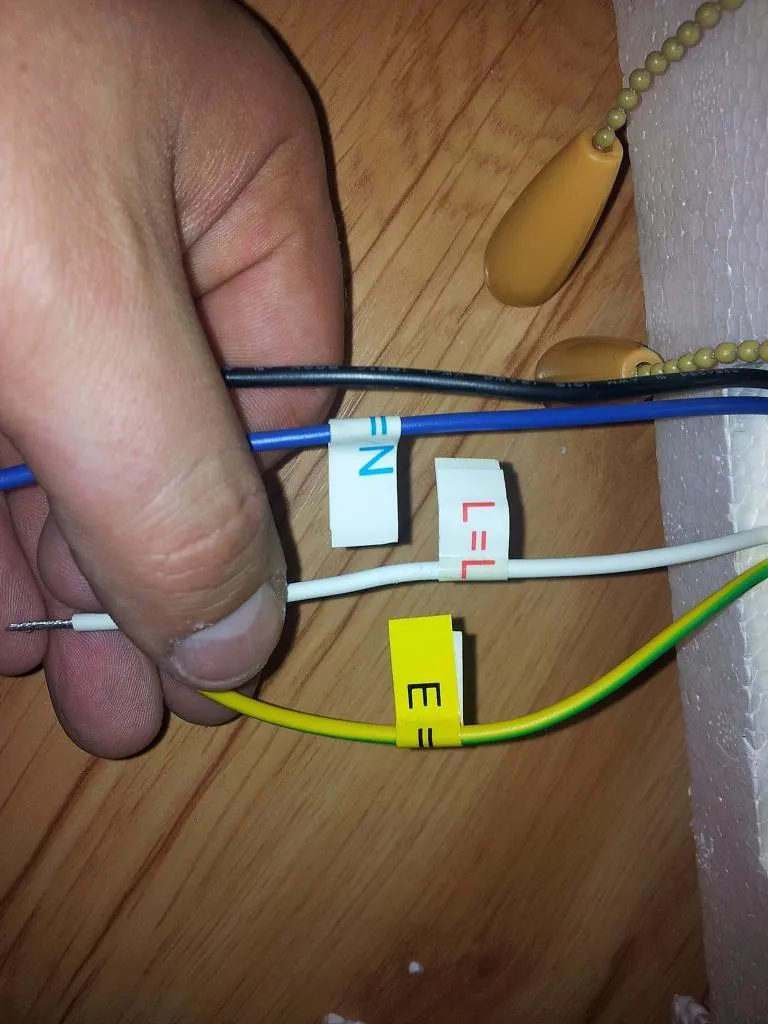

Совет! После определения нуля и фазы рекомендуется выключить автомат в электрощитке. Чтобы не запутаться во время подключения люстры, необходимо пометить жилы с помощью изоленты или маркера.
Нейтраль или фаза на выключатель?

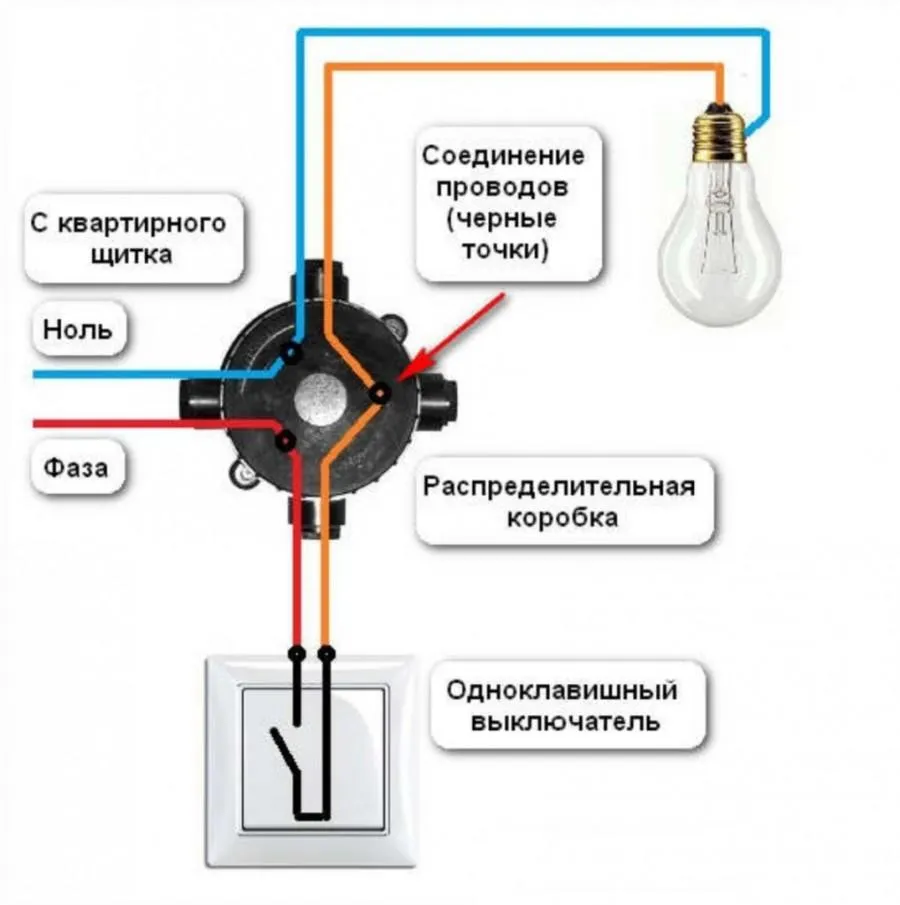

На первый взгляд, схема подключения люстры при разрыве нуля такая же, как и при установке выключателя на фазе. Однако в первом случае светильник всегда находится под напряжением. Поэтому существует вероятность, что при выполнении работ человека «ударит током». Это может произойти во время замены перегоревшей лампы или в процессе подключения осветительного прибора. Кроме того, при повреждении изоляции или электросоединений внутри люстры существует вероятность замыкания проводника на корпус. В этом случае во время соприкосновения со светильником человек почувствует сильный электрический разряд. Его последствия могут быть даже смертельными при определенных условиях. Поэтому советуем заранее проверить какой провод разрывает выключатель и если там ноль, то поменять его на фазу в распределительной коробке.

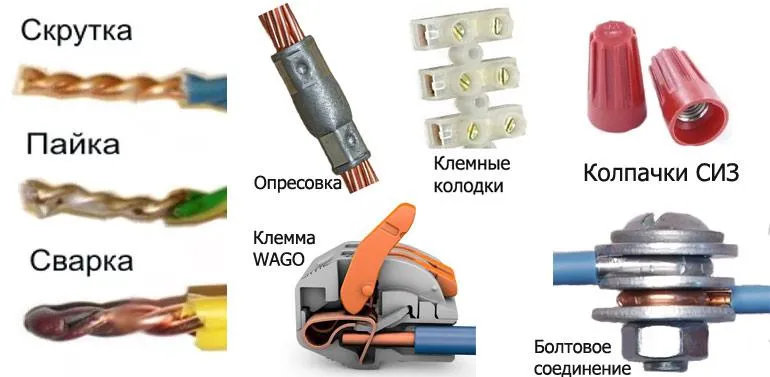

Виды соединения проводов
Необходимо выполнять соединение проводов по существующим правилам. Ведь такие места отличаются большим сопротивлением, что приводит к их сильному нагреву. Правильное соединение обеспечит безопасное и безаварийное использование светильника. Выполняется такая работа с помощью:
- Пайки, которая осуществляется после скручивания проводов, но при наличии опыта, припоя, флюса и горелки.
- Сварки, выполняемой после скрутки однородных жил и с помощью специального трансформатора. Работы проводятся при использовании электродов и средств защиты (очки, перчатки).
- Опрессовки, осуществляемой пресс-клещами при использовании соединительных медных, алюминиевых или медно-аллюминиевых гильз.
- Болтов, позволяющих соединить провода из меди и алюминия. Однако между жилами обязательно нужно проложить шайбу из стали.
- Винтовых клеммников, используемых при соединении однородных и разнородных жил.
- Колпачков СИЗ из пластика с внутренними пружинами, сжимающих и фиксирующих однородные провода.
- Самозажимных клемм, позволяющих выполнить быстроразъемные соединения однородных и разнородных проводов путем отжатия специальных рычажков на изделиях.
Важно! Соединять напрямую провода из алюминия и меди нельзя, потому что материалы несовместимы гальванически. В месте их контакта даже при небольшом уровне влажности начинает происходить электрохимическая реакция. В результате соединение окисляется и начинает нагреваться. Это приводит к оплавлению изоляции, короткому замыканию или отгоранию провода.
Виды подключения
Если в светильнике два провода, выполняется простое подключение люстры к фазе и нулю. При этом неважно, куда какая жила будет подсоединена. Из потолка также может выходить две фазы при установленном двухклавишном выключателе. В этом случае проводники объединяют с последующим соединением с одним из проводов светильника. Такой вариант позволит включать люстру любой клавишей, а выключать — сразу двумя. Можно также одну фазу заизолировать, а вторую — соединить с проводом светильника. При таком исполнении свет будет зажигаться исключительно одной кнопкой выключателя.

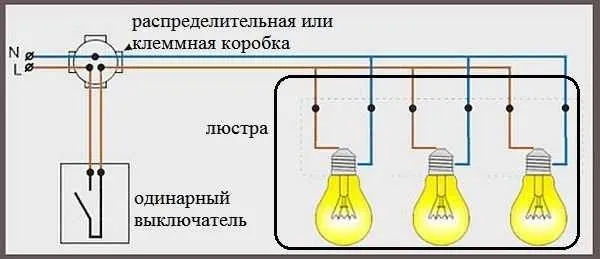

Подключение к одинарному выключателю
Существенно упрощается установка люстры своими руками, если из потолка выходит два провода, один из которых разрывается выключателем. Однако в светильнике их может быть много. Когда провода в люстре только двух цветов, сначала оголенные концы проводников с одноцветной изоляцией скручиваются. Потом они соединяются с потолочной фазой или нейтралью. Со вторыми одноцветными проводами в светильнике выполняются точно такие же действия. По этой схеме подключения происходит одновременное включение всех лампочек в осветительном устройстве.
Видео подключения люстры к одинарному выключателю

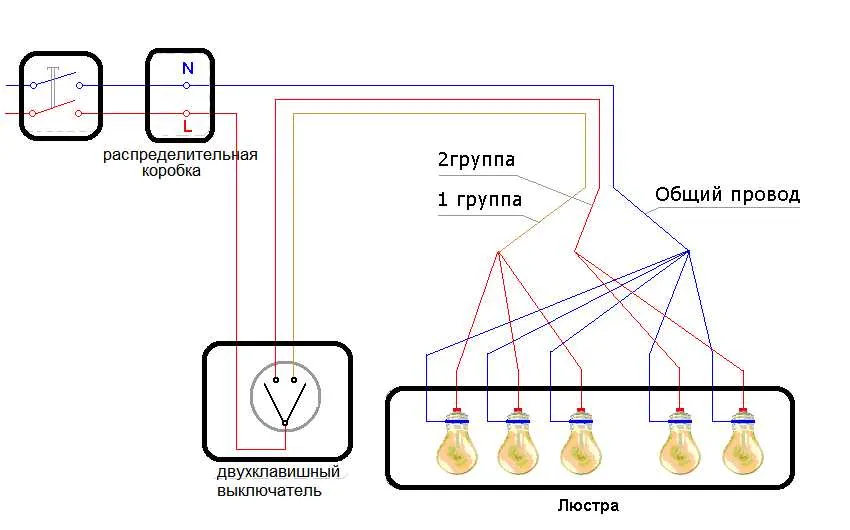

Как подсоединяется светильник к двойному выключателю
Часто выполняется подключение люстры с 5 рожками. Нередко также требуется установить трех- или четырехрожковый светильник. При этом на стене устанавливается двухклавишный выключатель. Для всех таких осветительных приборов используется одна и та же схема подключения.
В каждом рожке светильника находится два провода разного цвета. Чтобы правильно повесить люстру и провода подключить к двойному выключателю, нужно их соединить с одной нейтралью и двумя фазами в потолке. Другими словами, необходимо электропровода в светильнике разделить на три группы. Такая схема подключения позволяет зажигать каждой клавишей выключателя определенное количество ламп в осветительном приборе. При этом разбивку проводников на две группы выполняют произвольным образом на свое усмотрение.
Видео подключения люстры к двухклавишному выключателю

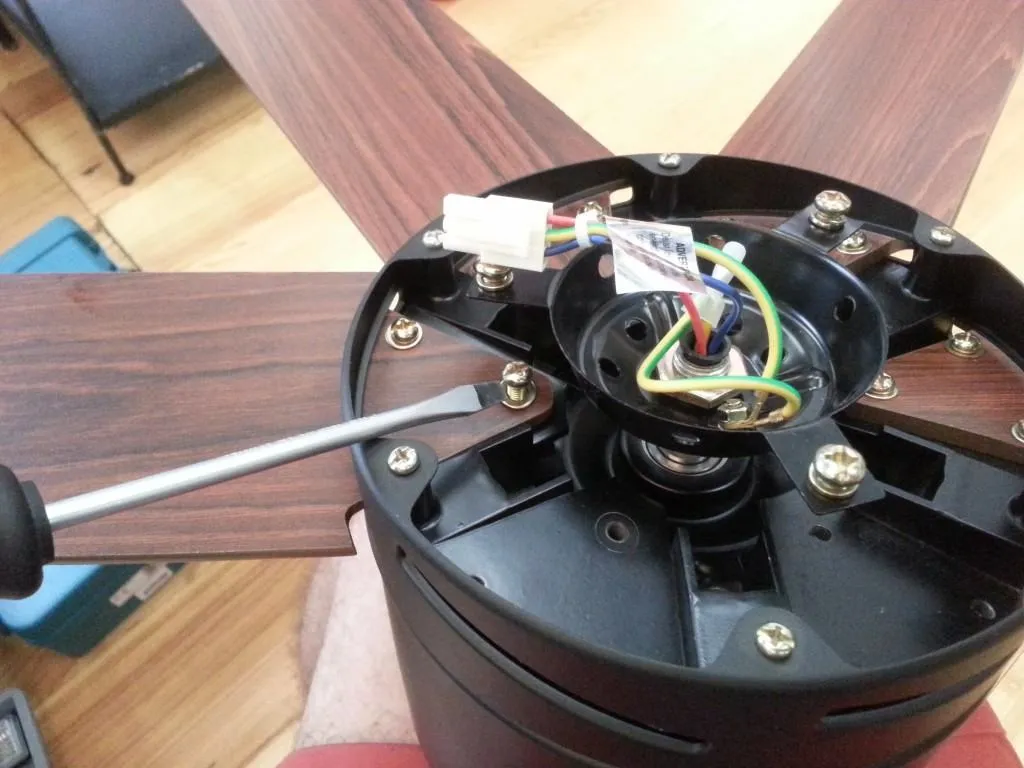

Подключение люстры с вентилятором
Сейчас модно устанавливать потолочный осветительный прибор, совмещенный с вентилятором. Такое устройство будет особенно полезно в жаркую погоду. Перед подключением вентилятора с люстрой нужно изучить паспорт прибора. Из него можно узнать цветное обозначение электропроводов. В паспорте также указывается схема подключения.
Запускать вентилятор можно вместе с включением ламп или отдельно от них. В первом случае устанавливается одинарный выключатель, а во втором — изделие с двумя клавишами, которое разделяет фазу на два проводника.
Подключение LED люстры

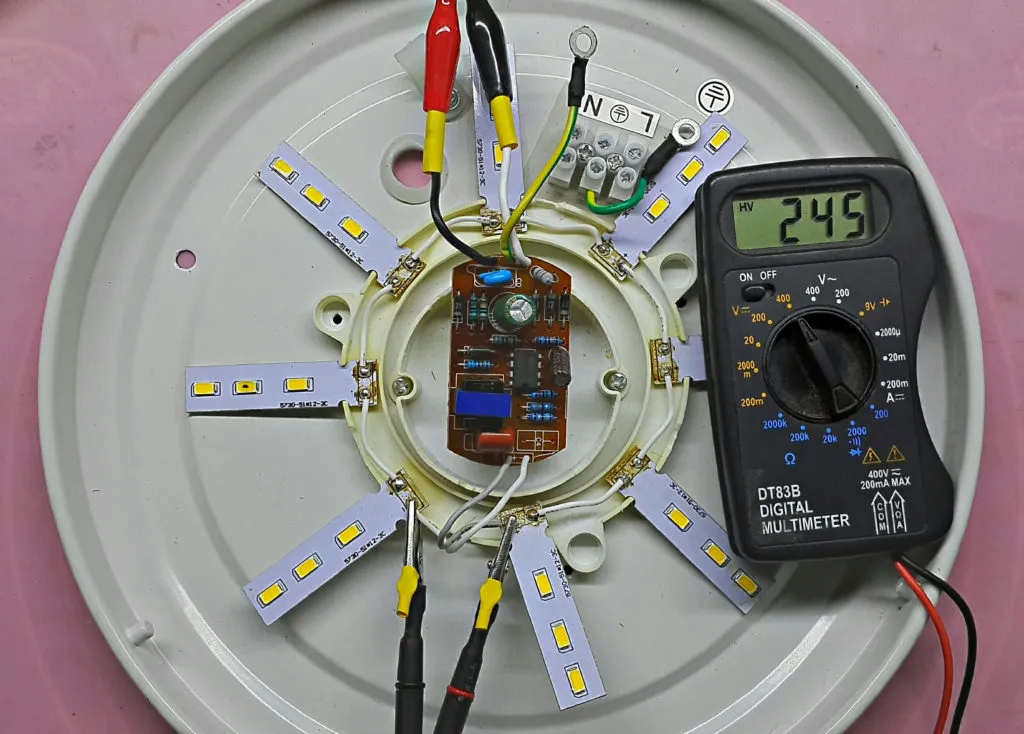

Сейчас модно также устанавливать светильники с диодами. Они потребляют минимум электроэнергии и излучают интересный свет. Подключение светодиодной люстры осуществляется по схеме из паспорта. Для работы диодных элементов требуется низковольтное питание. Для его получения используется понижающий трансформатор, входящий в комплект осветительного прибора. Именно на него приходят 220 В из домашней электросети.
Подключение люстры с ПДУ

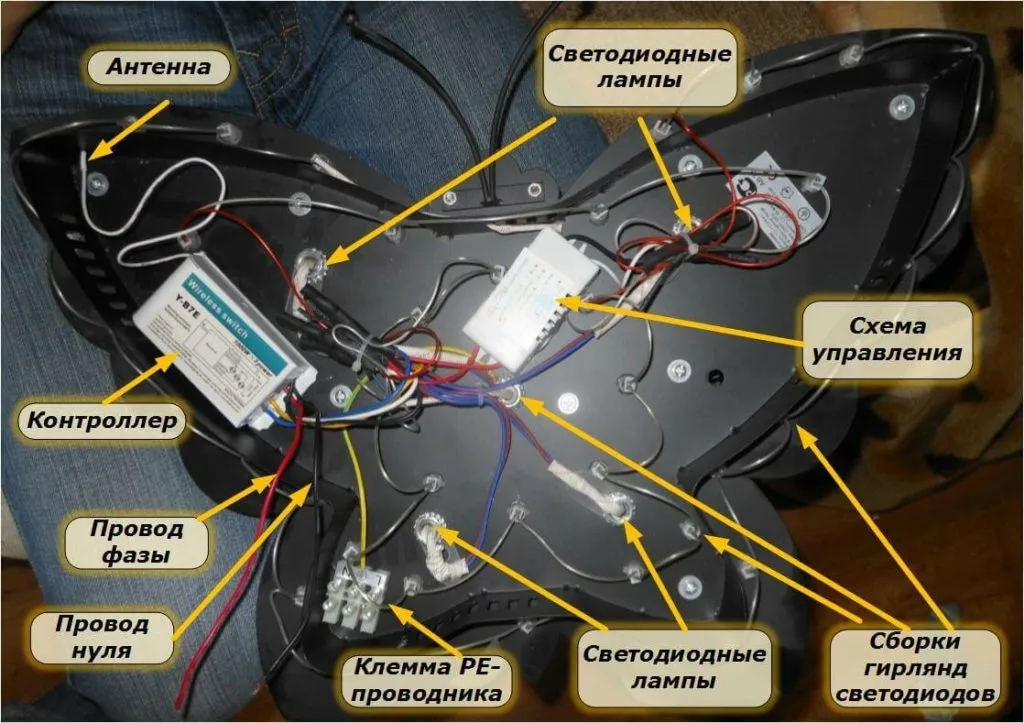

Схема подключения люстры с пультом отличается присутствием блока управления. Им оснащаются определенные модели светодиодных и галогенных светильников. Само подключение выполняется путем соединения двух свободных концов проводов в осветительном приборе с фазой и нейтралью на потолке. Легкость процесса объясняется тем, что производители еще во время изготовления люстры с пультом собирают всю схему в заводских условиях. Она полностью готова к подключению.
Примечание! У светильника с пультом всегда имеется третий тонкий проводник. Этот провод выполняет функцию антенны, благодаря которой осуществляется связь пульта и управляющего блока.
Заключение
Во время соединения проводов необходимо соблюдать существующие правила. Нельзя допускать прямого контакта алюминия и меди. Для соединения таких жил проще всего использовать клеммники. Чтобы не допустить ошибки при установке люстры, рекомендуется сначала изобразить на бумаге схему подключения.
Если остались вопросы, задавайте их комментариях. Мы постараемся дать развернутый ответ на них.
Как повесить новую люстру?
Перед тем, как начать повесить новую люстру, убедитесь, что у вас есть все необходимые инструменты и материалы:
- Лестница или табуретка, чтобы достичь места установки люстры
- Отвертки или электроотвертки, в зависимости от типа крепежа люстры
- Тестер напряжения, чтобы убедиться, что электрический ток отключен
- Специальный крючок или крепеж для потолочной розетки, если требуется
- Изолирующая лента
Когда у вас есть все необходимые инструменты и материалы, следуйте этим шагам:
-
Отключите питание, выключив соответствующий выключатель на электрической панели. Проверьте напряжение с помощью тестера напряжения, чтобы убедиться, что ток действительно отключен.
-
Снимите старую люстру, открутив болты или винты, которые держат ее на месте. Осторожно отсоедините провода, которые соединены с проводами из потолочной розетки. Оставьте старую люстру в стороне.
-
Соберите новую люстру, следуя инструкциям производителя. Убедитесь, что вы знаете, какие провода соответствуют какой цветной маркировке, чтобы правильно подключить новую люстру.
-
Подключите провода новой люстры к проводам из потолочной розетки. Обычно провода подключаются с помощью клемм, которые завинчиваются вместе.
-
Подвесьте новую люстру на крючок или крепеж, который был установлен на потолочную розетку. Убедитесь, что все болты или винты крепления хорошо затянуты и что люстра надежно закреплена.
-
Проверьте, что провода надежно подключены и что все болты или винты затянуты. Проверьте, что питание снова подключено, и что люстра работает.
-
Если все работает правильно, закрепите провода изолирующей лентой и закройте крышку потолочной розетки.
Важно помнить, что если у вас есть сомнения в отношении подключения люстры или вы чувствуете, что не можете выполнить установку самостоятельно, лучше обратиться к профессиональному электрику
, чтобы убедиться, что все подключено правильно и люстра работает безопасно.
Кроме того, перед установкой люстры необходимо проверить, соответствует ли крепеж на потолке весу новой люстры. Если вы не уверены, что крепеж сможет выдержать вес, лучше обратиться к специалисту, чтобы установить дополнительный крепеж или использовать более легкую люстру.
Важно также помнить, что при работе с электрическими проводами всегда нужно быть осторожным и следовать инструкциям производителя и электрика, чтобы избежать потенциальной опасности.
