Подключение световых приборов может показаться легкой задачей. Может возникнуть мысль, что здесь сложного – всего лишь соединить два провода, идущих из потолка. Но в определенных ситуациях перед обычным мужчиной, который решил взяться за домашние дела, может возникнуть неожиданная трудность: как поступить, если из потолка идет три провода, и как правильно подключить люстру с тремя проводами?
Предлагаем вам разобраться в этом вопросе.
С чего начать? Какие требуются инструменты
Для правильного подсоединения люстры вам потребуется следующее:
- Изолирующая лента.
- Колодка клеммного типа на 3 клеммы.
- Ножик.
- Пассатижи.
- Мульметр.
- Отвертка индикаторного типа или указатель напряжения.
Также вам обязательно потребуется стремянка или даже устойчивая подставка, лист бумаги, маркер и паспорт осветительного прибора.
Подробности процесса

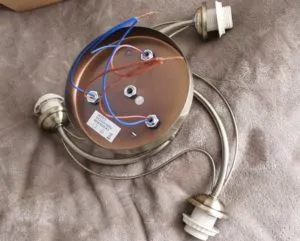

Определяем назначение проводов в люстре

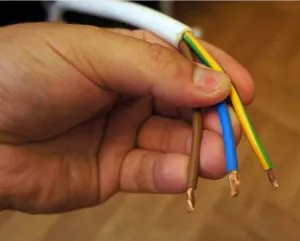

Самым простым вариантом будет воспользоваться специализированной электрической схемой, которую вы можете найти в паспорте на прибор для освещения. Там, как правило, указывают предназначение всех типов кабелей и пошаговая инструкция подключения. По обычным стандартам маркировка цветов кабелей должна быть сделана таким образом:
Фаза – это коричневый или белый провод.- Ноль – это провод синего цвета.
- Защитный заземляющий провод имеет желтовато-зеленый оттенок.
Если нет документации на люстру, и цветовая маркировка проводов не будет указывать однозначно на их принадлежность, требуется определить их предназначение посредством мультиметра.
- Для этого требуется поставить мультиметр в режим прозвона и кратковременно закоротить щупы. При том будет раздаваться звуковой сигнал, который свидетельствует о том, что придел измерений выбран правильно, а устройство исправно.
- Далее требуется выкрутить лампочки из люстры. В патронах визуально определите 2 контакта – фазный, а именно пружинящий – он расположен по центру, и нулевой, который расположен сбоку и при вкручивании лампочки будет соприкасаться с цоколем.
- Найдите нулевой провод. Первый щуп от мультиметра поставьте на контакт бокового типа на любой из патронов, а второй по очереди должен прикасаться к зачищенным проводам, которые выходят из люстры. При касании одного из нескольких проводов вы услышите сигнал звука – этот провод, а еще есть нулевой. Его требуется отмечать посредством маркера или любым другим методом.
-
Найдите провод фазы. Для этого требуется поставить щуп мультиметра на средний контакт каждого из патронов, а следующим прикасаются к двум проводам, которые остались. Посредством звукового сигнала требуется определить фазный провод, отметить его или просто запомнить.
- Определить число контуров. Для этого первый из щупов устройства закрепите на найденном проводе фазы, а другим по очереди требуется прикасаться к среднему контакту фазного типа всех патронов. У люстры одноконтурного типа сигнал будет раздаваться, если будет прикосновение к любому из типов патронов. Если часть патронов не подключена до контура, то нужно проверить наличие еще одного контура, прикасаясь щупами к среднему контакту таких патронов и к последнему проводу. Сигнал сможет подтвердить, что люстра двухконтурного типа, а второй провод тоже является фазным.
- Если люстра одноконтурная, то назначение последнего провода – это точно заземление. Произвести проверку можно таким образом – прикоснитесь одним щупом к деталям из металла корпуса люстры, а вторым до третьего провода. Также должен прозвучать сигнал.
Рассмотрим, как подключить к сети двухконтурную люстру.

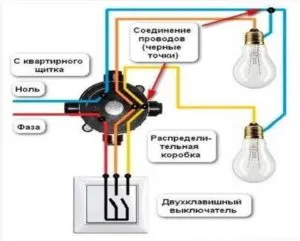

Как подключать двухконтурную люстру к сети
Как подключить люстру с 3 проводами? Чтобы все сделать правильно, причем два из трех фазные, требуется осмотреть выключатель и провода, выходящие из потолка. Самый простой вариант – когда выключатель двухклавишного типа, а из потолка выходят лишь 3 кабеля. Узнать назначение можно таким образом:
- Возьмите отвертку индикаторного типа или указатель напряжения.
- Включите две клавиши от выключателя.
- По очереди прикоснитесь указателем напряжение к зачищенным концам всех проводов в количестве трех штук. При соприкосновении с проводами фазы загорится лампа на указателе напряжения.
- Поставьте отметки маркером на провода.
-
Отключите выключатель. Требуется проверить все три провода снова, и лампа ни в коем случае не должна загораться.
- Подключите по очереди фазные провода от осветительного прибора к помеченным проводам фазы электрической проводки, а еще соедините нулевые провода. Требуется соединить все посредством клеммной колодки или на скрутку с применением изолирующих колпачков или даже изолирующей ленты.
- Проверьте работу люстры, и по очереди включайте обе клавиши.
Если выключатель одноклавишного типа и из потолка будет выходить лишь пару проводов, то требуется проверить их при подключенном выключателе указателем напряжения и найти нулевой и фазный провод. Последние требуется соединять между собой и с фазным проводом электрической проводки, а нулевые тоже соединяют. Проверьте включение и отключение. Если же выключатель одноклавишный, а проводов в электрической проводке три, требуется выяснить назначение третьего провода. Для этого нужно включить выключатель и проверить на всех проводах наличие напряжения. Если фаза будет обнаружена на двух проводах, и люстру можно подключить по схеме трех проводов. Если фаза лишь на одном проводе, а третий провод желто-зеленого цвета, то подключение поводят как в последнем случае – оба провода фаз люстры подключите к фазному проводу электрической проводки, а проводник заземляющего типа требуется заизолировать и убрать.
Как подключать люстры с проводом для заземления
Если прибор освещения имеет корпус из металла, его требуется заземлить. В новых квартирах все электрические сети, в том числе и осветительные, по стандартам должны быть с заземляющим проводником желто-зеленого цвета. Если ваша электрическая сеть будет соответствовать такому требованию, то для подключения люстры хватит соединять провода с соответствующей маркировкой цветов посредством клеемной колодки или даже на скрутку.
Если сеть старая, а изоляция всех проводов имеет одинаковый цвет, то важно действовать в следующей последовательности:
Определите количество и назначение проводов, которые выходят из потолка. Если проводов всего два, то включите выключатель и указателем напряжения найдите ноль и фазу. Отключите выключатель и присоедините провода к соответствующим проводам осветительного прибора, а заземляющий провод люстры нужно изолировать.- А вот как подключить люстру с тремя проводами? Поступите аналогичным способом. Если в сети два отдельных контура и выключатель двухклавишного типа, то фазные провода от проводки объедините и соедините с фазным проводом от люстры, а нулевые провода люстры и проводки тоже соединяют, и заземляющий изолируют.
А теперь рассмотрим технику безопасности.
Меры предосторожности
При подключении любых электрических приборов требуется соблюдать осторожность. Все присоединения и подключения требуется проводить лишь при отключенном выключателе после того, как будет осуществлена проверка отсутствия напряжения на проводах. Места, где будут скрутки, требуется заизолировать посредством изолирующей ленты или специальных колпачков. Если вы сомневаетесь в том, что можете подключить люстру, в которой три провода, правильно, стоит доверить такое дело профессионалам своего дела.
( 3 оценки, среднее 4.33 из 5 )
Как повесить новую люстру?
Перед тем, как начать повесить новую люстру, убедитесь, что у вас есть все необходимые инструменты и материалы:
- Лестница или табуретка, чтобы достичь места установки люстры
- Отвертки или электроотвертки, в зависимости от типа крепежа люстры
- Тестер напряжения, чтобы убедиться, что электрический ток отключен
- Специальный крючок или крепеж для потолочной розетки, если требуется
- Изолирующая лента
Когда у вас есть все необходимые инструменты и материалы, следуйте этим шагам:
-
Отключите питание, выключив соответствующий выключатель на электрической панели. Проверьте напряжение с помощью тестера напряжения, чтобы убедиться, что ток действительно отключен.
-
Снимите старую люстру, открутив болты или винты, которые держат ее на месте. Осторожно отсоедините провода, которые соединены с проводами из потолочной розетки. Оставьте старую люстру в стороне.
-
Соберите новую люстру, следуя инструкциям производителя. Убедитесь, что вы знаете, какие провода соответствуют какой цветной маркировке, чтобы правильно подключить новую люстру.
-
Подключите провода новой люстры к проводам из потолочной розетки. Обычно провода подключаются с помощью клемм, которые завинчиваются вместе.
-
Подвесьте новую люстру на крючок или крепеж, который был установлен на потолочную розетку. Убедитесь, что все болты или винты крепления хорошо затянуты и что люстра надежно закреплена.
-
Проверьте, что провода надежно подключены и что все болты или винты затянуты. Проверьте, что питание снова подключено, и что люстра работает.
-
Если все работает правильно, закрепите провода изолирующей лентой и закройте крышку потолочной розетки.
Важно помнить, что если у вас есть сомнения в отношении подключения люстры или вы чувствуете, что не можете выполнить установку самостоятельно, лучше обратиться к профессиональному электрику
, чтобы убедиться, что все подключено правильно и люстра работает безопасно.
Кроме того, перед установкой люстры необходимо проверить, соответствует ли крепеж на потолке весу новой люстры. Если вы не уверены, что крепеж сможет выдержать вес, лучше обратиться к специалисту, чтобы установить дополнительный крепеж или использовать более легкую люстру.
Важно также помнить, что при работе с электрическими проводами всегда нужно быть осторожным и следовать инструкциям производителя и электрика, чтобы избежать потенциальной опасности.
