Схема подключения выключателя
1. Что вам понадобится
- Подрозетник
- Выключатель
- Провод двух- или трехжильный сечением 1,5 мм
- Соединительные зажимы
- Инструмент для снятия изоляции – стриппер или нож
- Длинногубцы
- Тестер напряжения
- Отвертка
2. Этапы монтажа одноклавишного выключателя

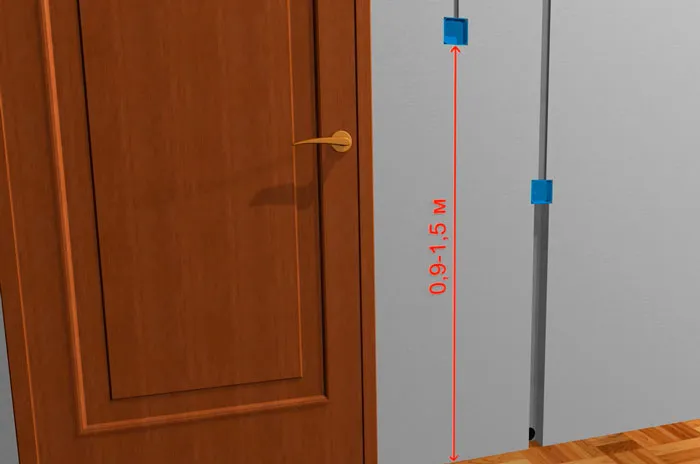

Определяемся с местом установки
При установке выключателя освещения следует ориентироваться, в первую очередь, на удобство доступа к нему. Наиболее распространенное расположение — рядом с дверной коробкой, чтобы при открытой двери можно было без препятствий включить свет. Если интересует вопрос «как провести подключение одноклавишного выключателя, если есть три провода», то это также может быть важным для вас.
Предустановочные работы
В выбранное место для монтажа выключателя нужно установить подрозетник, если вы делаете скрытую проводку. Этот процесс займет довольно много времени. Для начала в стене перфоратором с коронкой делают отверстие и крепят в нем подрозетник. Таким же образом устанавливают распределительную коробку – в месте, которое находится между выключателем и осветительным прибором. Затем штробят каналы под проводку – к распределительной коробке кабель будет прокладываться от места установки осветительного прибора, от выключателя и от электрощитка. Для такого способа монтажа нужно купить выключатель скрытой установки. При монтаже открытой проводки штробить стены не нужно – достаточно закрепить на стенах пластиковые кабель-каналы и в них уложить провод. В таком случае выбирается выключатель накладного типа без подрозетника. Распределительная коробка также монтируется накладным способом. Данный вариант требует гораздо меньше времени и трудозатрат. Однако открытая проводка может нарушить дизайн помещения. Поэтому ее выбирают для дач, офисов и других помещений, где наличие кабель-каналов на стенах не играет большой роли.
В электрощитке питающий кабель подключают к автоматическому выключателю и ведут к распределительной коробке. От места установки осветительного прибора еще один отрезок провода ведут также к коробке.
Важно! Перед проведением любых работ с электропроводкой отключите питание! Делается это с помощью предохранителей в щитке.
Установка выключателя
Сначала нужно снять клавишу и лицевую панель выключателя. Можно аккуратно поддеть клавишу отверткой с плоской рабочей частью. Затем необходимо подключить к механизму провода. Для этого зачищают их концы примерно на 2 – 2,5 см и вставляют в клеммы. После этого их нужно закрепить винтами. Как правило, маркировка в механизме выключателя помогает определить, к какой клемме подключать фазу, а к какой ноль. Если вы устанавливаете скрытый выключатель, в заранее подготовленном отверстии с помощью гипсовой штукатурки фиксируют подрозетник. В него заводят провода, идущие по штробе. После подключения проводов к выключателю его внутреннюю часть фиксируют в подрозетнике и устанавливают сверху лицевую панель с клавишей. Существует несколько вариантов креплений. Механизм может фиксироваться в подрозетнике с помощью двух распорок, которые разводятся в стороны и закручиваются винтами, либо два самореза вкручиваются в подрозетник. При монтаже накладного выключателя нужно просверлить отверстия в стене и закрепить заднюю часть устройства на дюбель-гвозди. После подключения проводов сверху устанавливают декоративную накладку с клавишей.
Важно знать! Зачистка проводов отличается при монтаже накладного и скрытого выключателя. В последнем случае необходимо оставить запас провода примерно в 10 см, чтобы зачистить его, беспрепятственно поместить в клеммы и затем утопить механизм в подрозетник. При установке накладного подрезку проводов делают строго под выключатель.
Соединение проводов
В распределительной коробке сходятся три провода – от выключателя, осветительного прибора и питающий провод от электрощитка. Их вставляют в прорези в коробке. Затем снимают с них изоляцию, сначала внешнюю оболочку, а потом зачищают концы каждого провода примерно на 2 – 3 см. Для этого понадобится инструмент для снятия изоляции. Можно использовать нож: его лезвием сначала делают продольный надрез, потом раскрывают оболочку и срезают ее по окружности. Профессионалы обычно используют стриппер. Специализированный инструмент обхватывает провод, и при сжиме делает надрез по всему диаметру оболочки. Затем пользователь стягивает отрезанную часть оболочки, провод при этом остается целым.
Сняв внешнюю оболочку двухжильного кабеля, вы увидите внутри два провода: синий – это всегда ноль, коричневый (либо другого цвета) – это фаза. Всего в распределительной коробке находится 6 проводов, которые нужно правильно соединить. Чтобы ничего не перепутать, воспользуйтесь схемой, представленной ниже. С фазного провода питающего кабеля делается подключение к фазному проводу выключателя (красная линия – L). А с нулевого провода питающего кабеля делают подключение к нулевому проводу осветительного прибора (синяя линия – N). Завершающим этапом будет соединение фазного провода осветительного прибора с нулевым проводом выключателя (оранжевая линия).
Схема подключения одноклавишного выключателя
Важно: соединение проводов в распределительной коробке осуществляется скрутками. Вы можете воспользоваться длинногубцами, чтобы удобнее было удерживать провода у основания и закручивать их концы в спираль.
Проверка работоспособности
Чтобы понять, что все соединения выполнены верно и цепь работает, необходимо проверить напряжение. Возьмите тестер напряжения и прикладывайте контактный наконечник к скруткам в распределительной коробке. Напряжение должно быть обнаружено только на месте соединения питающего провода и выключателя. В этом случае загорится индикатор. После этого включите осветительный прибор с помощью выключателя – нажмите на клавишу. Лампочка зажглась? Поздравляем, вы сделали все правильно!
Изоляционные работы
Если соединения выполнены правильно, можно их изолировать. Самым простым на сегодняшний день методом является установка пластиковых колпачков. Они выполнены из негорючего пластика, поэтому являются абсолютно безопасными, а пружина внутри надежно удерживает скрученные провода. Выбор колпачков делают по цвету. Например, серые подходят для скрутки двух жил сечением в 1,5 мм, синие – трех жил сечением в 1,5 мм, оранжевые – двух жил сечением в 2,5 мм и т.д.
Важно: пластиковые элементы нужно не просто надевать на скрутки, а прикладывать небольшое усилие, чтобы вдавить концы проводов в металлическую часть колпачка. Это поможет добиться лучшего контакта в местах соединений.
3. Схемы подключения разных выключателей
Теперь вы знаете, как установить обычный одноклавишный выключатель. На практике бывает необходимость монтажа изделий и другого типа – двухклавишных для люстр с несколькими лампочками, проходных в длинные коридоры и т.д. Чтобы иметь представление об особенностях их монтажа, предлагаем изучить схемы подключения.
Схемы подключения выключателей света
Надеемся, что наша статья будет вам полезна. Как видите, в установке выключателей нет ничего сложного. Соблюдая правила, вы легко справитесь с этой задачей. Выключатель будет исправно работать долгие годы, конечно, при условии что он качественный. Купить надежные электротехнические изделия вы можете в нашем интернет-магазине. Мы предлагаем продукцию ведущих российских и европейских производителей. Делайте свой выбор!
4. Полезное видео
Источник
Как правильно подключить одноклавишный выключатель — 5 ошибок.
Подключение одноклавишного выключателя на лампочку, бра или люстру, казалось бы, простейшая задача. Однако и здесь можно наделать ряд ошибок, которые на первый взгляд не кажутся столь очевидными.
Давайте рассмотрим схему подключения такого выключателя и пошагово от А до Я узнаем, как при этом соединяются все провода в распредкоробке, в самом выключателе и на светильнике и что при этом можно сделать не так.
Изначально мы имеем:

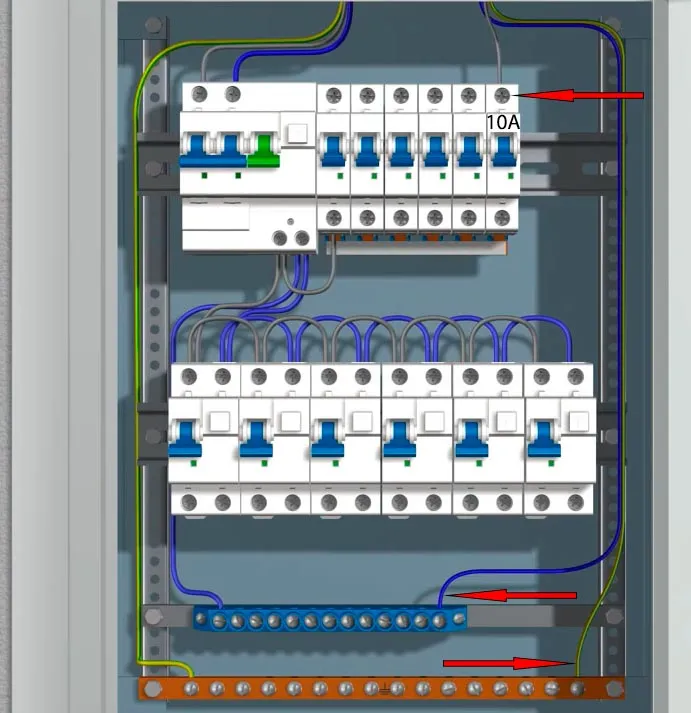

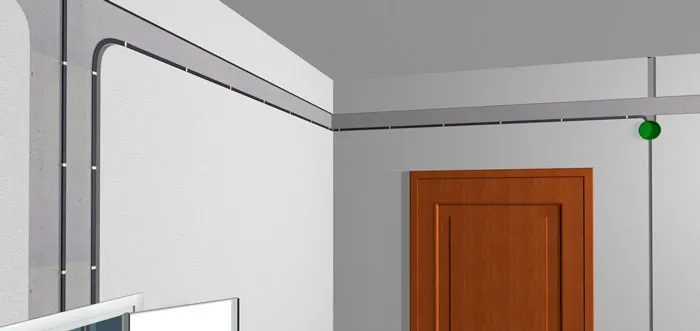

Будем считать, что нигде никаких проводов еще не проложено. Поэтому первым делом, укладываете в штробе от щитовой до распаечной коробки трехжильный кабель питания ВВГнг-Ls 3*1.5мм2.
Для дальнейшего расключения проводов внутри, оставляете запас около 10-15см. Он понадобится, когда у вас по какой-либо причине произойдет КЗ или выгорание контактов, и вы сможете без проблем выкусить подгоревшие жилы и соединить все заново, без штробления и прокладки нового кабеля.

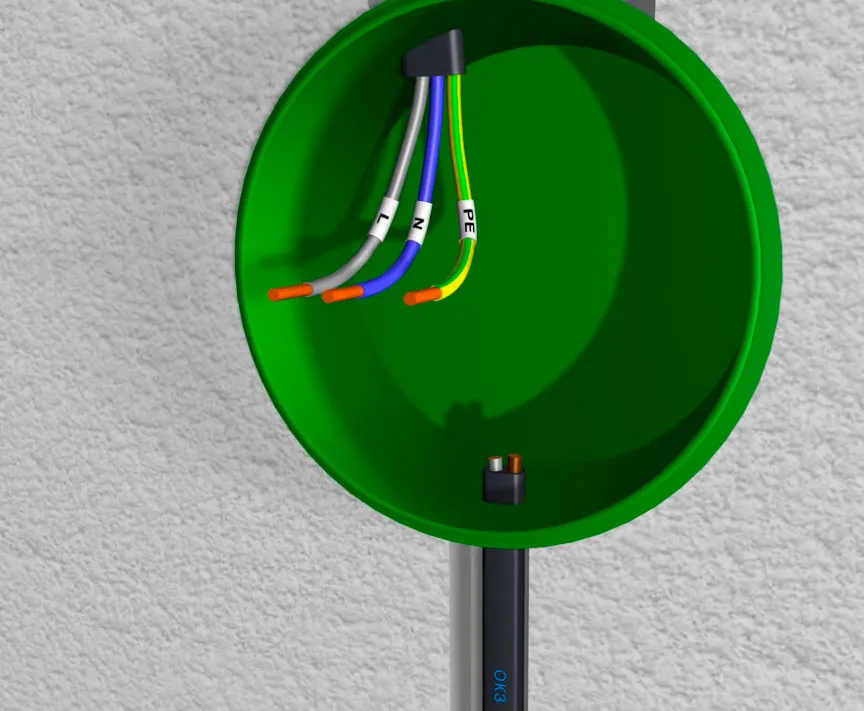

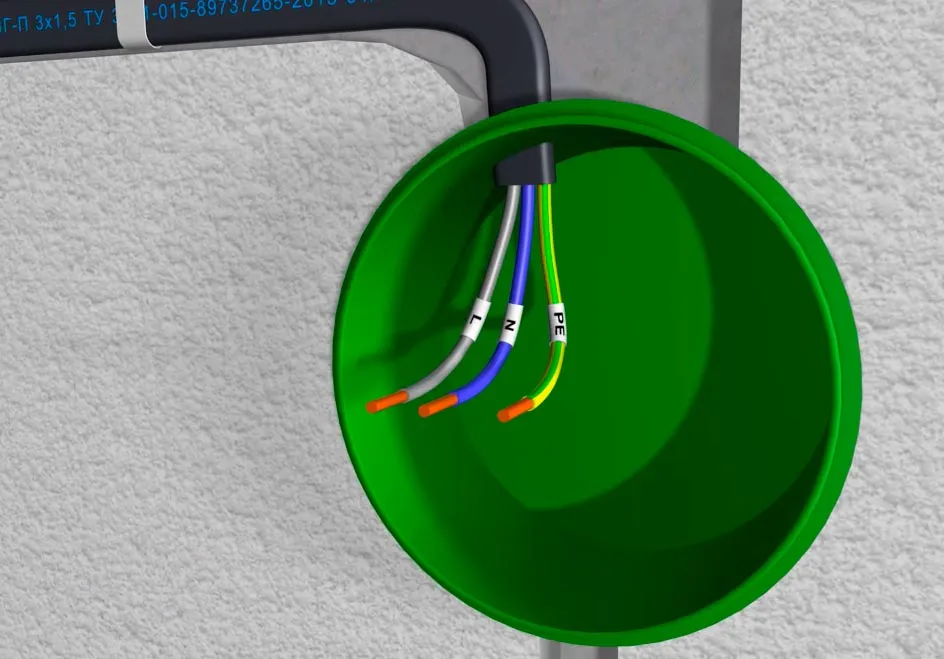

В распредкоробке кабель зачищается и жилы подписываются согласно расцветке и тому, как вы их подключили в щитке:
Кстати, всю маркировку в том числе самих кабелей, а не только их жил, желательно сохранить. Это поможет вам в будущем при подсоединении новых линий или ремонте данной распайки быстро сориентироваться, какой кабель откуда приходит и куда идет.
Подписывать можно маркером прямо на стенках самой коробки.
При маркировке жил старайтесь соблюдать утвержденную правилами расцветку.
Далее сверху от распаечной коробки до места установки выключателя спускаете второй кабель. Для одноклавишника он должен быть двухжильным ВВГнг-Ls 2*1.5мм2.
При этом многие опытные электрики все же рекомендуют изначально закладывать в штробу трехжильный. Хотя для простого выключателя света третья жила и не нужна (она останется незадействованной), однако в будущем, вы легко сможете заменить одноклавишный выключатель на двухклавишный или проходной.
Заново штробить стены и срывать обои уже не потребуется.
С двухжильным проводом подключить более “сложные” выключатели уже не получится. Там схемы будут совершенно иными.
То же самое относится и к ванной комнате. Если в процессе ремонта заложить на одноклавишник трехжилку, то впоследствии его также можно будет поменять, а от второй клавиши запитать вытяжной вентилятор.

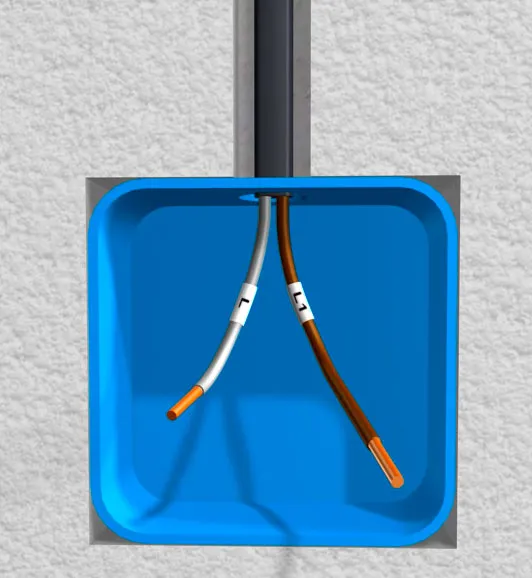

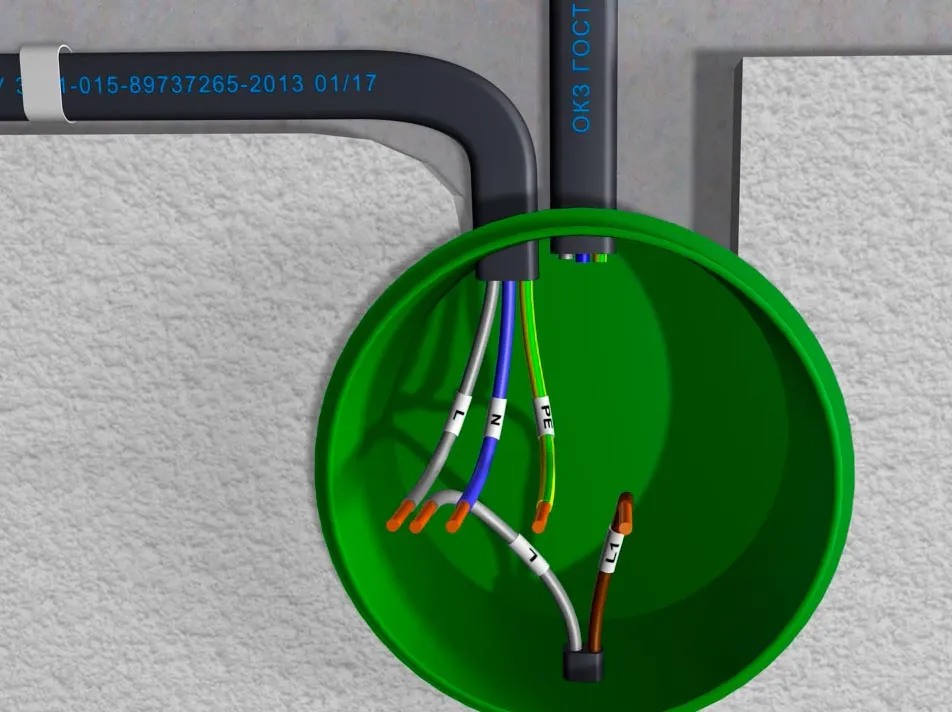

Кабель с обоих сторон зачищается, а его жилы подписываются как L и L1.

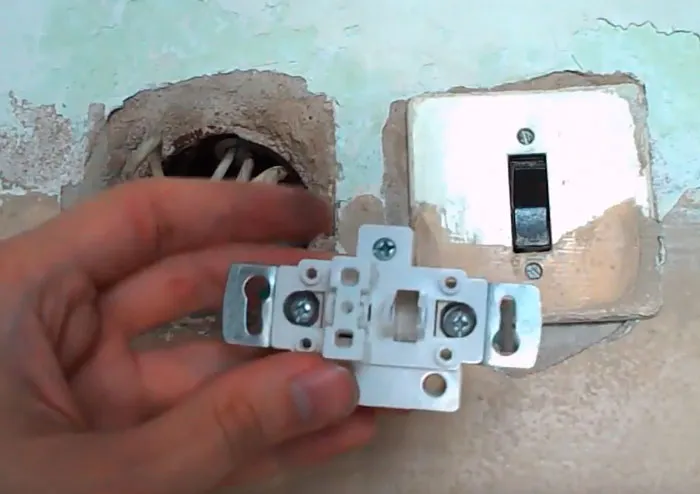

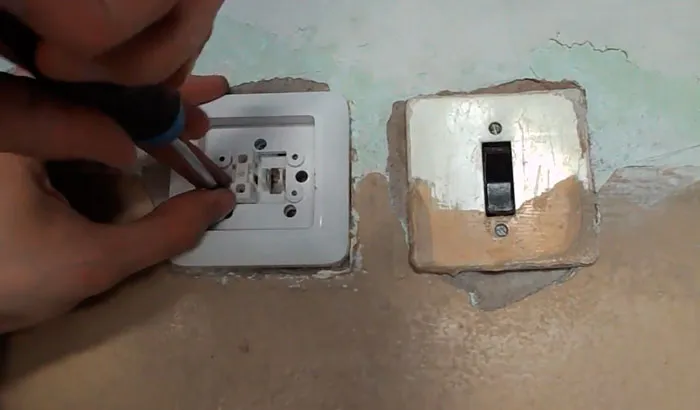

Далее подключается сам выключатель. Для этого его нужно аккуратно разобрать ничего не сломав.

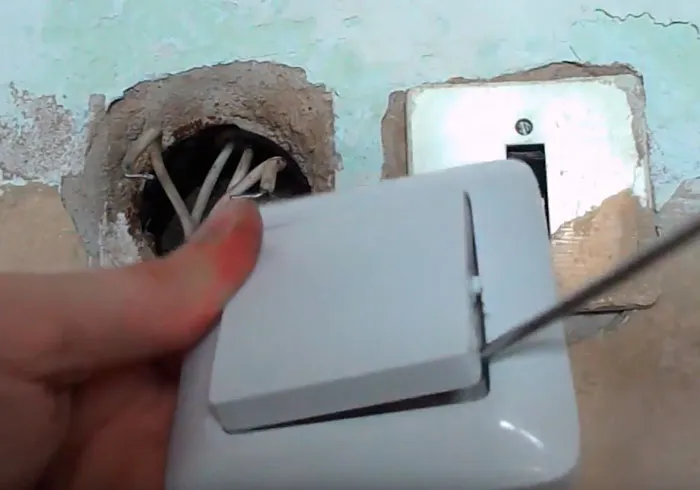

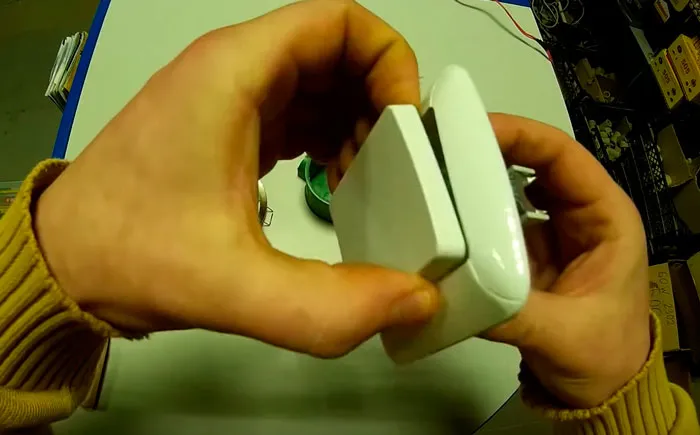

Отверткой или руками подцепляете и отщелкиваете клавишу. Если не снимается, попробуйте подтолкнуть ее с обратной стороны.

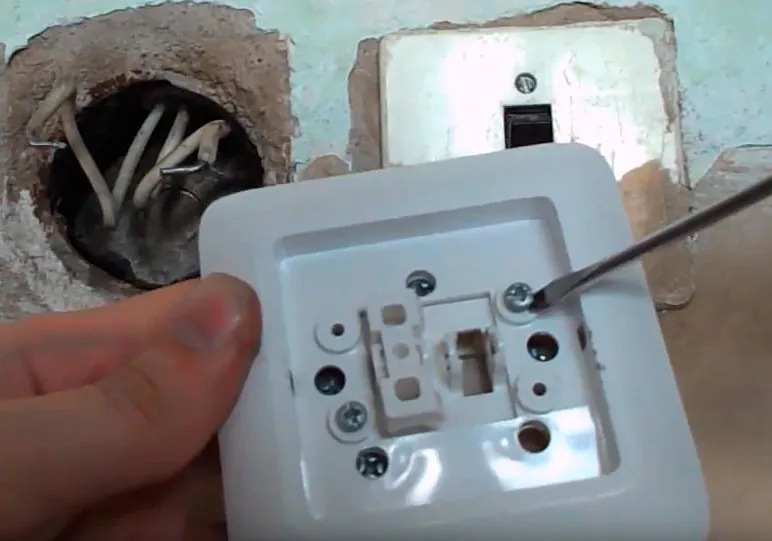

Откручиваете два винтика и снимаете декоративную крышку.

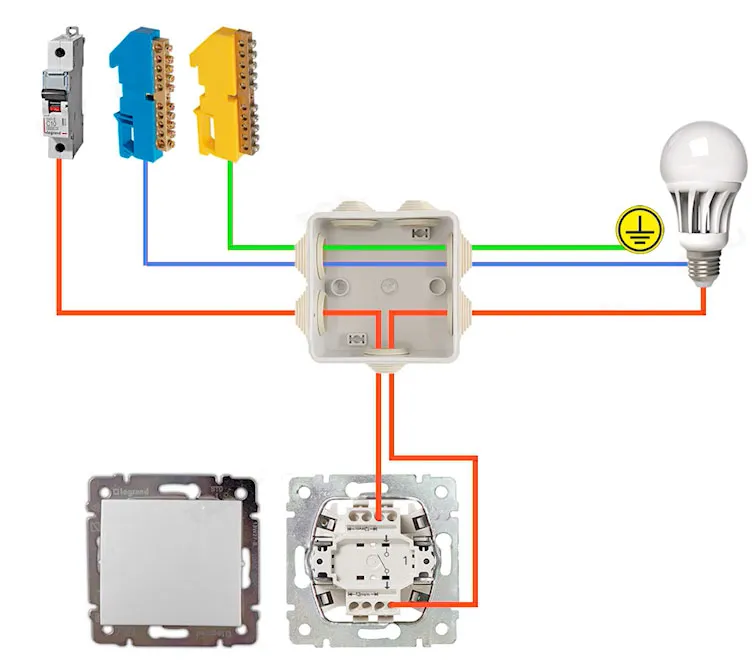

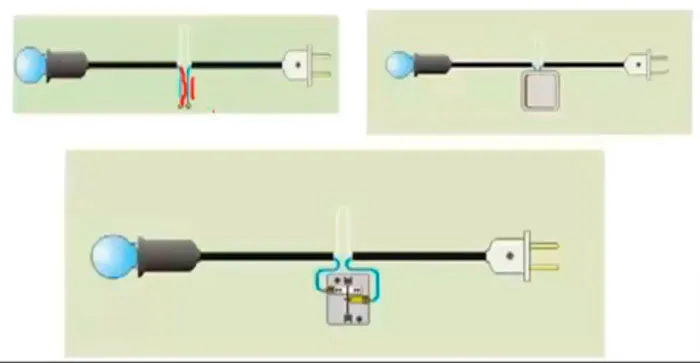

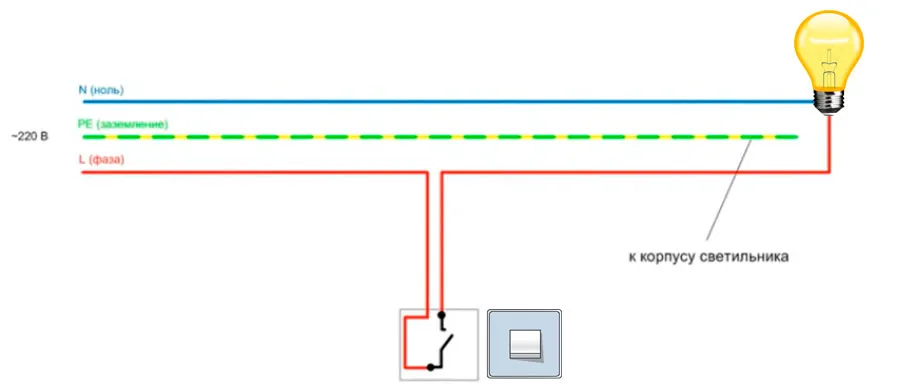

Вся схема подключения фактически заключается в том, что вам необходимо в разрыв фазного проводника установить этот самый одноклавишник, который своими контактами и будет разрывать фазу.
Грубо говоря представьте, что на лампочку у вас идет цельный кабель питания. Вам нужно разрезать только фазу на этом кабеле и вставить в данный разрыв выключатель света.

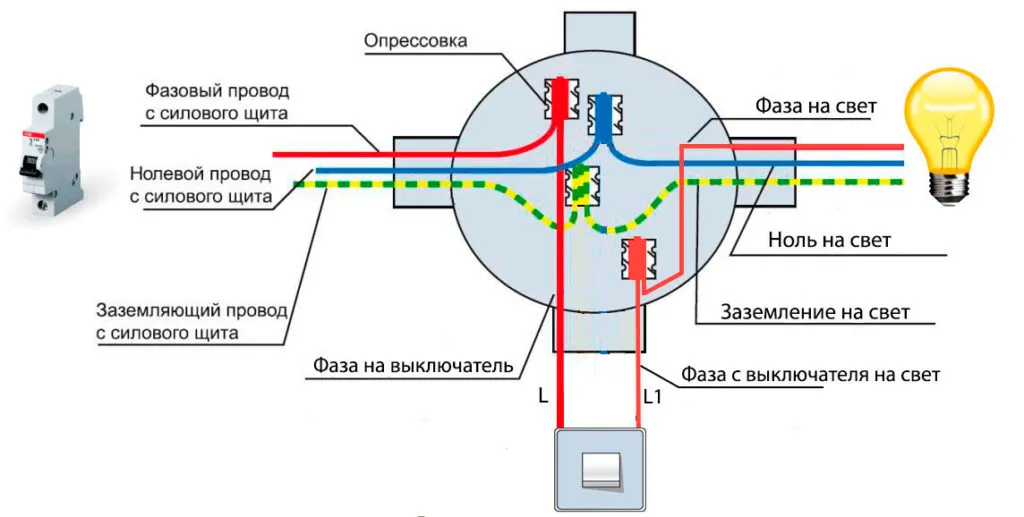

Схема очень простая и незамысловатая. Единственное, что распаечная коробка как промежуточное звено, для многих здесь вносит некоторую путаницу.

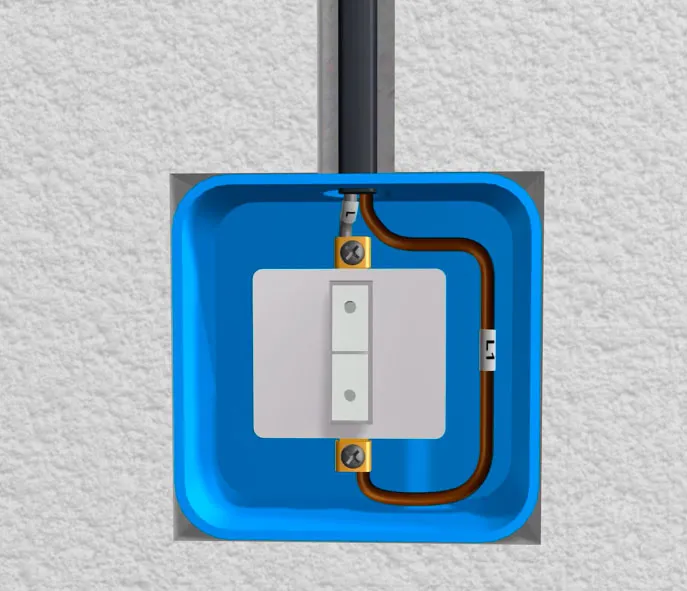

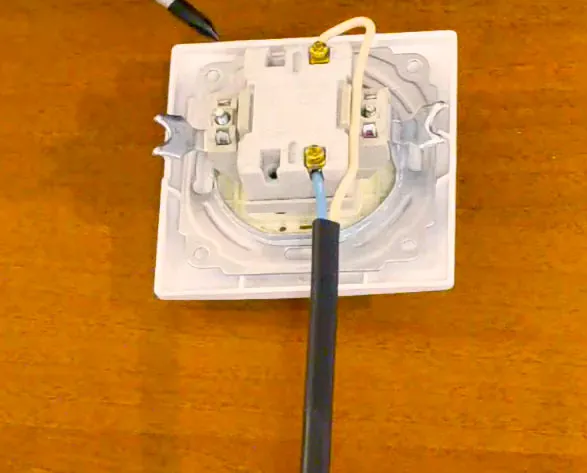

Жилу L подключаете на верхний контакт, жилу L1 – на нижний.
После чего аппарат можно зафиксировать в монтажной коробке, подтянув отверткой боковые распорные лапки.
В том случае, если у вас зажимные клеммы не сверху и снизу, а на одном уровне (нижнее подключение проводов), вставляете две жилы L и L1 в любые из них, без разницы какой куда.
Когда там есть надписи “L” и “1”, то “L” – это приходящая фаза, а “1” – уходящий провод на лампочку.
Осталось проложить кабель на светильник и соединить все провода в распредкоробке под потолком. Для светильника также используется трехжильный ВВГнг-Ls 3*1,5мм2.
Даже если у вас плафон или корпус не имеет металлических деталей, все равно тяните туда 3-х жильный кабель.
Жилы кабеля подписываются следующим образом:

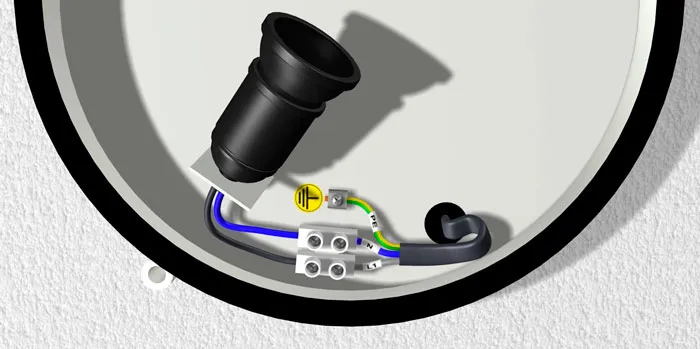

Подключаете светильник, люстру или одиночный патрон лампочки согласно схеме.

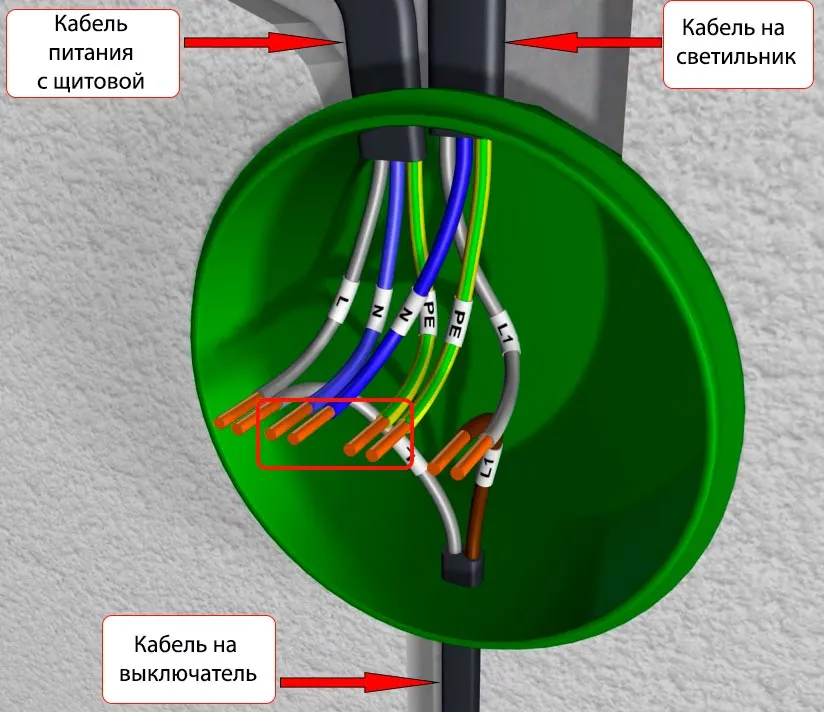

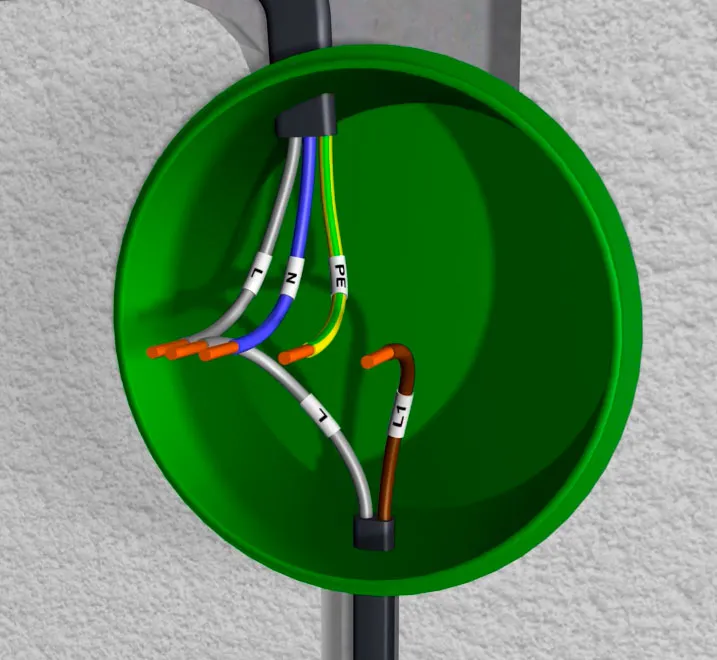

Теперь переходим к соединению всех проводов в распредкоробке. Туда у вас должно заходит три кабеля:

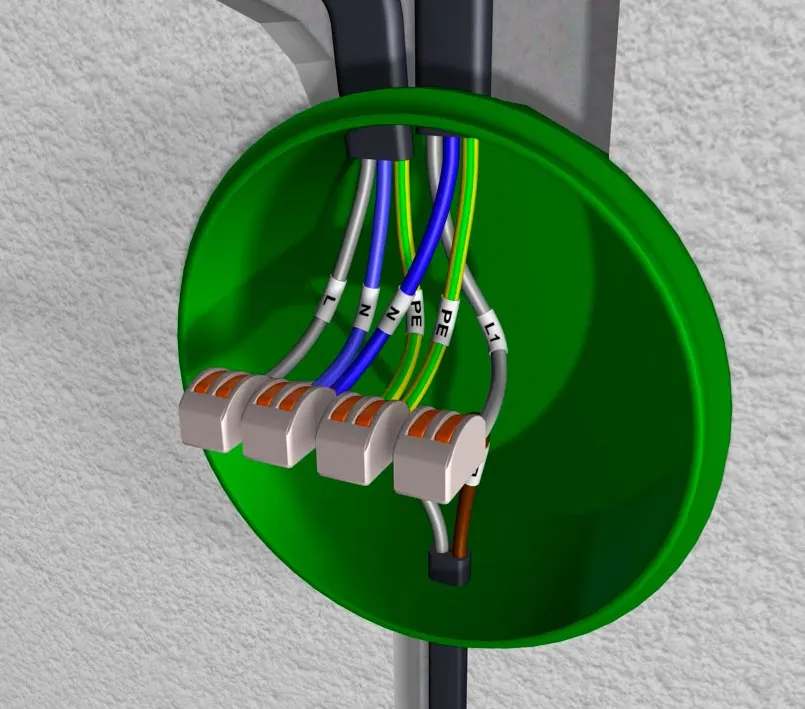

Сначала соединяете между собой нулевые жилы N и жилы заземления Pe. Они должны идти напрямую от щитка до светильника, минуя сам выключатель.
Удобнее всего это сделать зажимами Wago.
Для линий освещения они вполне приемлемый вариант. И даже те, кто их постоянно критикует и никогда не ставит на розеточные группы, вполне себе используют в осветительных цепях.
После этого приходящую фазу L с кабеля щитовой, соединяем с фазой L, уходящей вниз к выключателю. Другую фазу L1 с кабеля светильника, подключаем на жилу L1 от одноклавишного выключателя.
Еще раз проверяете всю схему. Питающая фаза должна прийти с щитка и уйти на выключатель снизу. С него вернуться в распредкоробку и далее последовать на светильник.
Чтобы подключить две лампочки или два светильника с одного выключателя, в распредкоробку должен заходить еще один кабель, который и будет идти на второй светильник. Подключается он к тем же самым проводам, что и первый.
Только вместо двухконтактных зажимов Ваго возьмите трехконтактные.
Закрываете крышкой коробку, на одноклавишник ставите декоративную рамку и проверяете работоспособность освещения.
Все вышеописанное, казалось бы, элементарно и просто. Какие же ошибки здесь можно наделать?

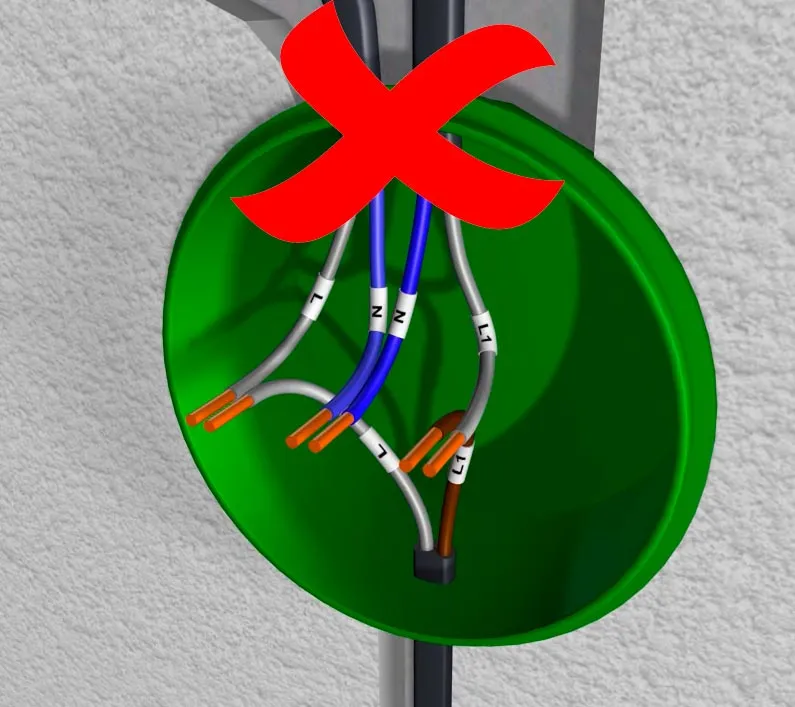

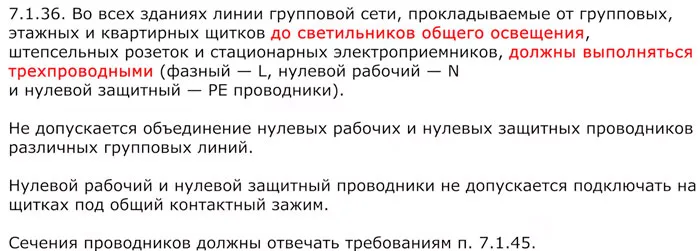

Как это не странно, но до сих пор многие прокладывают линии освещения двухжильным кабелем. Хотя ПУЭ и п.7.1.36 говорит нам об обратном.

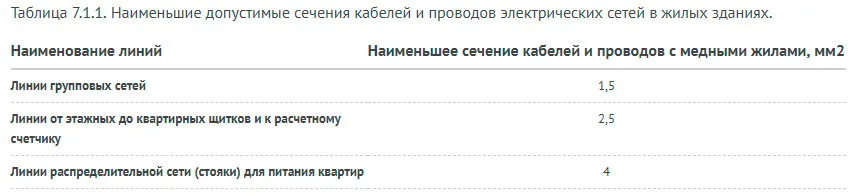

Мало того, выбирают сечение этого провода какое попало, от 0,5мм2 до 1,0мм2.
Кроме того, для всех электриков давно стало аксиомой запрет в качестве проводки для стационарного освещения таких марок как ШВВП или ПВС. Однако и их можно встретить в ремонтах квартир.
Поэтому запомните раз и навсегда – кабель для подключения освещения в квартирах должен быть:
Многие спросят, зачем нам трехжильный кабель, если все светильники в квартире будут пластиковыми и подключать там провод заземления попросту некуда?

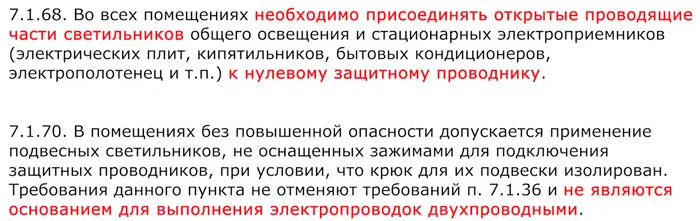

В ПУЭ и на этот счет имеется соответствующий пунктик 7.1.70
Получается, что даже если ваш светильник не снабжен контактами для защитного проводника, это не является отменой для п.7.1.36. То есть, проводка на все лампочки должна быть трехпроводной.

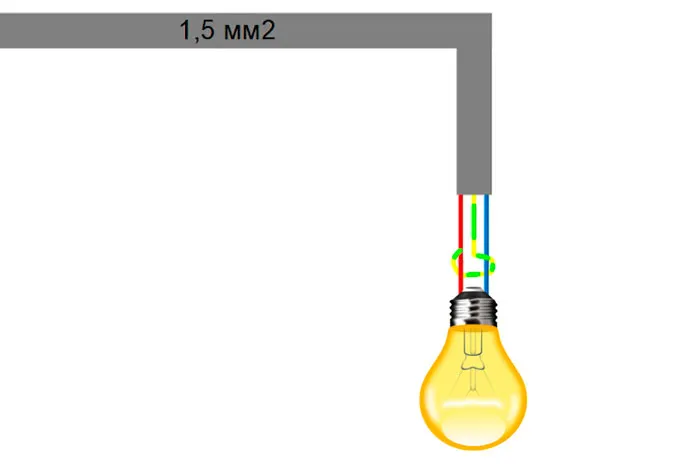

Некоторые электрики советуют незадействованный третий заземляющий проводник, возле патрона лампочки аккуратно обматывать вокруг фазы и ноля. Примерно следующим образом.
В этом случае при повреждении изоляции на жилах, возникнет утечка и сработает УЗО, защищая вас от возможного пожара. То же самое произойдет, если вы случайно повредите изоляцию кабеля, не коротнув при этом фазу или ноль.
Именно поэтому трехпроводная схема в цепях освещения используется для срабатывания диффзащиты при токе КЗ, недостаточном для срабатывания автоматического выключателя.
И применение трех жил здесь обязательно.

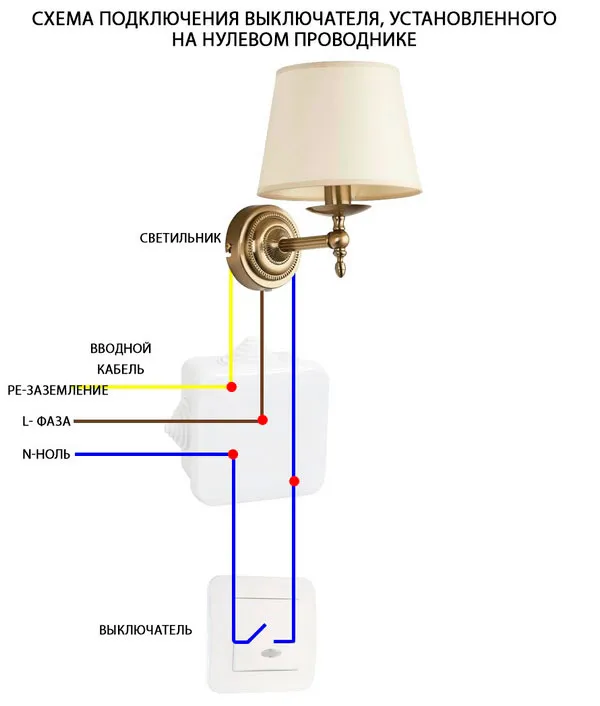

Вторая частая ошибка – подключение через выключатель не фазного проводника, а нулевого.

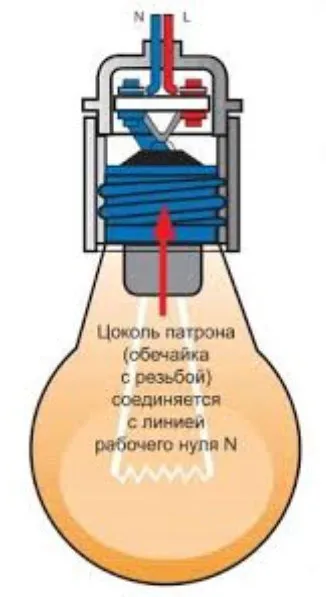

Одноклавишник, равно как и другие виды выключателей света, всегда должен разрывать именно фазу. Делается это для вашей же безопасности, чтобы при замене лампочки в патроне или ремонте люстры, вас не ударило током.
При этом обратите внимание, что даже если вы изначально все сделали правильно, прежде чем лезть к контактам светильника после отключения света, всегда проверяйте отсутствие напряжения индикаторной отверткой.
Дело в том, по истечении времени, фаза с нолем могут поменяться местами. Даже без вашего участия. Как такое возможно, спросите вы?

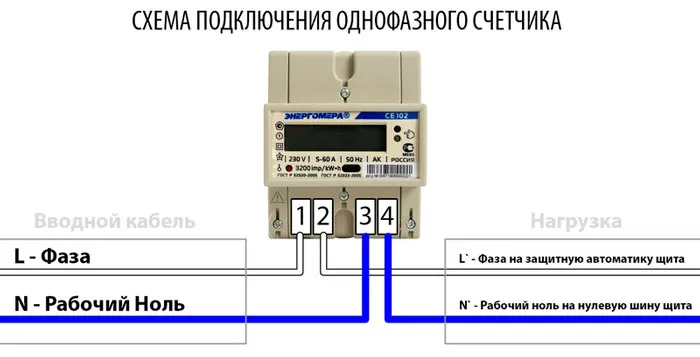

Элементарно. Безграмотный электрик управляющей компании при замене вашего однофазного счетчика мог перепутать провода и посадить нулевую жилу на клемму “1”, а фазную на клемму “3”. Либо случайно поменять местами провода с клемм «2» и «4».
В итоге в квартире во всех распредкоробках фаза с нолем автоматически поменяются местами. И выключатель света, который первоначально был подключен верно, начнет разрывать нулевой провод.
Поэтому правило “отключил – проверь отсутствие напряжения” – залог вашей безопасности.

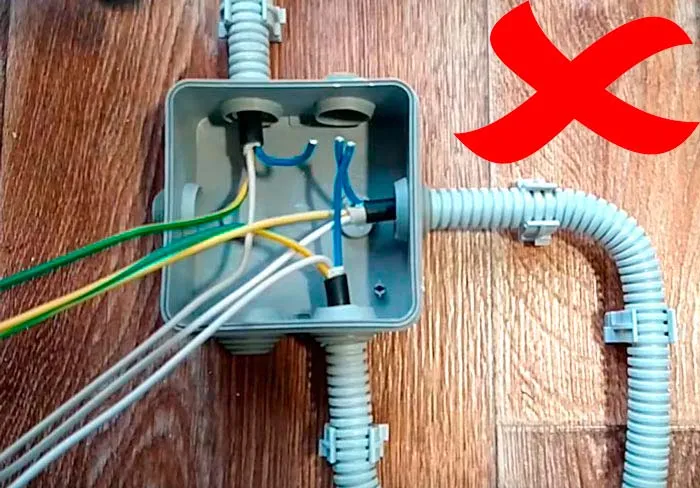

Не все знают, что отсутствие запаса провода в местах соединения и ответвления — это опять же нарушение правил ПУЭ п.2.1.22.
То есть, это не хотелка или рекомендация заботливого электрика, а непосредственное указание действующих нормативов.

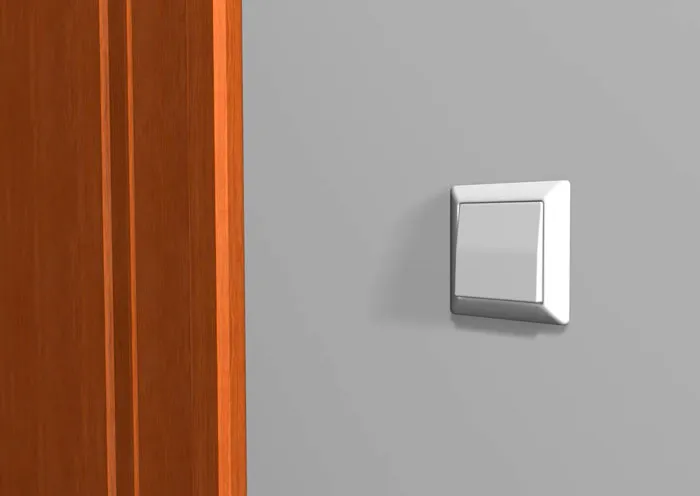

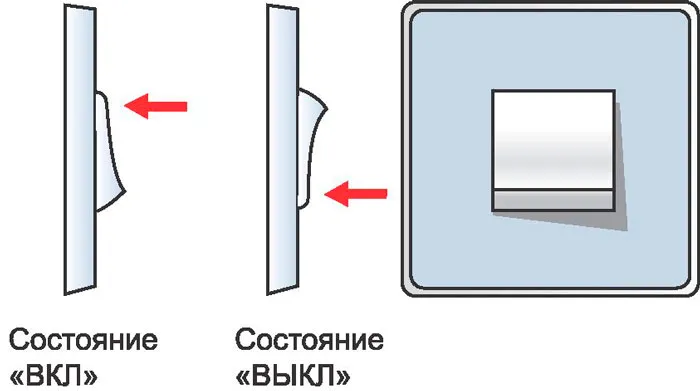

При установке выключателя в монтажную коробку обращайте внимание на положение клавиши при включении и отключении света.
По рекомендациям выключатель должен стоят так, чтобы при нажатии клавиши вниз — свет выключался, а вверх – наоборот включался.
Считается, что в аварийной ситуации гораздо проще дотянуться рукой и нажать на клавишу вниз, тем самым прервав электричество. То же самое касается рубильников и модульных автоматов в щитовой.

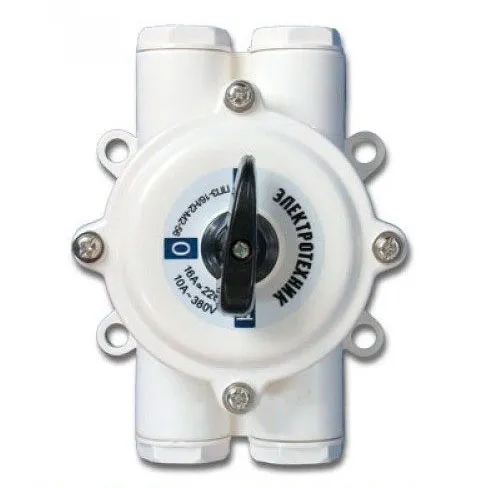

Для поворотных пакетников у электриков свое негласное правило, которое ориентируется на положение его ручки.
“Стоит – работает. Лежит – не работает!”
Справедливости ради нужно сказать, что четко прописанных запретов ставить выключатель света каким-то определенным способом и никак иначе, не существует. Помните, что это всего лишь рекомендация.
И все определяется в первую очередь маркой и производителем изделия.

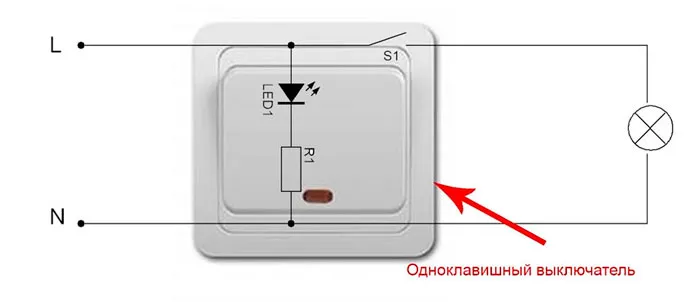

Еще многих пугает эффект при установке выключателя с подсветкой. Это касается момента, когда даже в выключенном положении светодиодная лампочка на потолке продолжает еле-еле светиться.
Кто-то начинает думать, что он ошибся в схеме, лезет в распредкоробку по новой и ищет в чем дело. Однако никакой ошибки здесь нет и все это связано со встроенным светодиодом.
Как избавиться от этой распространенной проблемы читайте в отдельной статье.
Источник
Как правильно подключить провода к выключателю?
Подключение проводов к выключателю может отличаться в зависимости от типа выключателя, но в целом, есть несколько общих правил:
- Отключите питание в электрической щитовой и убедитесь, что электрический ток не идет к проводам, которые вы собираетесь подключать к выключателю.
- Откройте коробку для выключателя и вытащите провода из нее. В большинстве случаев это будут три провода: фазный (обычно черный или красный), нейтральный (обычно белый) и заземляющий (обычно зеленый или желтый).
- Проверьте, есть ли на вашем выключателе маркировки для фазного и нейтрального проводов. Если есть, то подключите соответствующие провода к маркировкам на выключателе.
- Если маркировок нет, убедитесь, что фазный провод подключен к контакту на выключателе, который размечен как «L», а нейтральный провод — к контакту, который размечен как «N».
- Если вы подключаете выключатель к цепи с заземляющим проводом, то заземляющий провод подключите к контакту на выключателе, который размечен знаком «⏚». Если выключатель не имеет заземляющего контакта, то заземляющий провод нужно подсоединить к коробке для выключателя или к заземленной проводнику.
- Проверьте, что провода крепко закреплены в зажимах на выключателе и что никакие провода не соприкасаются с металлической коробкой выключателя.
- Закройте коробку для выключателя и проверьте его работу.
Важно понимать, что подключение проводов к выключателю требует определенных знаний и опыта в области электрики, поэтому, если вы не уверены в своих способностях, лучше обратиться к профессионалам. Неправильное подключение проводов может привести к короткому замыканию, пожару и другим опасным ситуациям.
