Где устанавливается проточный водонагреватель
Проточные водонагреватели обеспечивают водоснабжение для 1 – 3, иногда 4 точек водопотребления. Но для обширных домовладений одного проточного водонагревателя может оказаться недостаточно. Так как они не предусматривают функцию запаса горячей воды, в регионах с частыми перебоями в подаче воды лучше установить накопительный водонагреватель или комбинированную систему из проточного водонагревателя и накопительного бака. Если актуально, то в новом тексте будет включена «подключение проточного водонагревателя к электросети».
Надо учесть энергозатраты: прямоточные устройства не экономные (в среднем расход 3 – 8 кВт, максимум около 30 кВт).
Проточники не требуют монтажа бака, подают горячую воду без задержек на нагрев, занимают мало места. Для квартир в МКД с устойчивым снабжением холодной водой от водопровода, в условиях ограниченных пространств они отлично подходят. В квартире достаточно не слишком мощного водогрейного оборудования, потребление электричества сравнивается с накопительными бойлерами.
Как подключить водонагреватель к водопроводу и электросети своими руками
Основная сборка, в том числе для трубопроводов сложных конфигураций, производится с применением фитингов. Для выполнения этих работ понадобится набор инструментов сантехника, а также специфический инструмент для выполнения стыковки отдельных элементов трубопровода в зависимости от материала труб.
После установки креплений вешается водонагреватель. Этот тип является наиболее популярным за счет своей доступной стоимости и отсутствия каких-либо особенных требований к электрической проводке.
Стандартное давление в городских сетях бар. Выбирать место установки надо так, чтобы было удобно пользоваться и водонагревателем, и краном душем. Подключение кранов к бойлеру Напольные модели устанавливаются с применением специальной подставки, к которой прибор фиксируется при помощи специального болтового соединения: высверливание в несущей конструкции отверстий под анкерные крепежи в соответствии с предварительной разметкой, выполненной по бумажному шаблону; фиксация анкерных болтов сквозь проушины в креплении водонагревательного прибора; финишное затягивание анкерных крепежей; врезка водогрейного оборудования в водопроводную систему; подключение установленного на стене водогрея к электрической сети.
Обычно требуется снять крышку, наметить центры отверстий, просверлить их и вставить дюбели. Это поможет увеличить срок службы нагревателя, исключить ошибки, снизить нерациональный расход электроэнергии. Далее прокладывается силовой кабель от распределительного щитка. Подводка к водопроводу может выполняться пластиковой, металлопластиковой, стальной или медной трубой.
Ведь мы будем неоднократно в дальнейшем открывать-закрывать его. В этом случае душевая лейка отсоединяется от душевого шланга, а шланг прикручивается ко входу ХВС на нагревателе.
Начиная пользоваться водой, сначала включают смеситель, а затем прибор. Но, чем больше объём, тем сильнее нагрузка на электросети, и, соответственно, расходы на оплату счетов. В первом случае обеспечить горячей водой можно только душ, во втором — несколько точек водоразбора.
Обычно требуется снять крышку, наметить центры отверстий, просверлить их и вставить дюбели. Эти кончики нужно зачистить надфилем или просто плоской отверткой и вставить в монтажную коробку в соответствии с обозначениями. Монтаж накопительного водонагревателя В зависимости от способа установки, водогрейное оборудование накопительного типа может быть представлено такими моделями: настенные; встраиваемые; напольные.
Различие заключается в способе соединения. Если мощность бойлера более 3,5 кВт, его надо подключать не через розетку, а только напрямую. Конечно же, второй вариант предпочтительнее для многих людей: не нужно тратить собственное время и силы.
Проточный водонагреватель Electrolux Smartfix 2.0
Подключение к сети — выбор кабеля и автомата

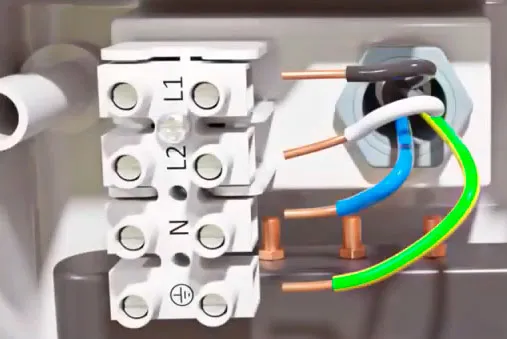

На трехфазном устройстве кабель 4-х жильный. На однофазном – трехжильный.
При этом на приборах большой мощности (выше 10кВт), ноль зачастую вообще не используется.

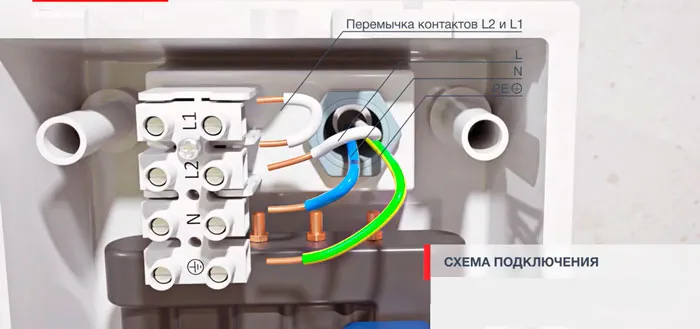

То есть, на однофазных устройствах вы подключаете Ноль+Землю+Фазу L1. Если на клеммах есть второй контакт L2, делаете на него перемычку.
На трехфазных водонагревателях мощностью 6-10кВт подключаются только две фазы и ноль (полюса для подключения – Pe, N, L1, L2).
А вот на экземплярах 12-15кВт идет только три фазы и земля.
Нулевой провод вообще не задействован в электроснабжении!

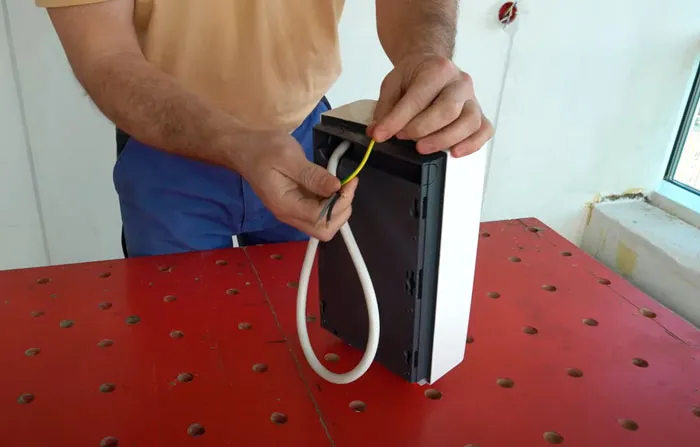

Заводской кусок кабеля удаляется и к месту установки выводится цельный провод непосредственно от щитовой.
Кабель какого сечения и какой дифф.автомат или УЗО здесь подобрать? Все зависит от мощности и рабочего напряжения проточного водонагревателя.

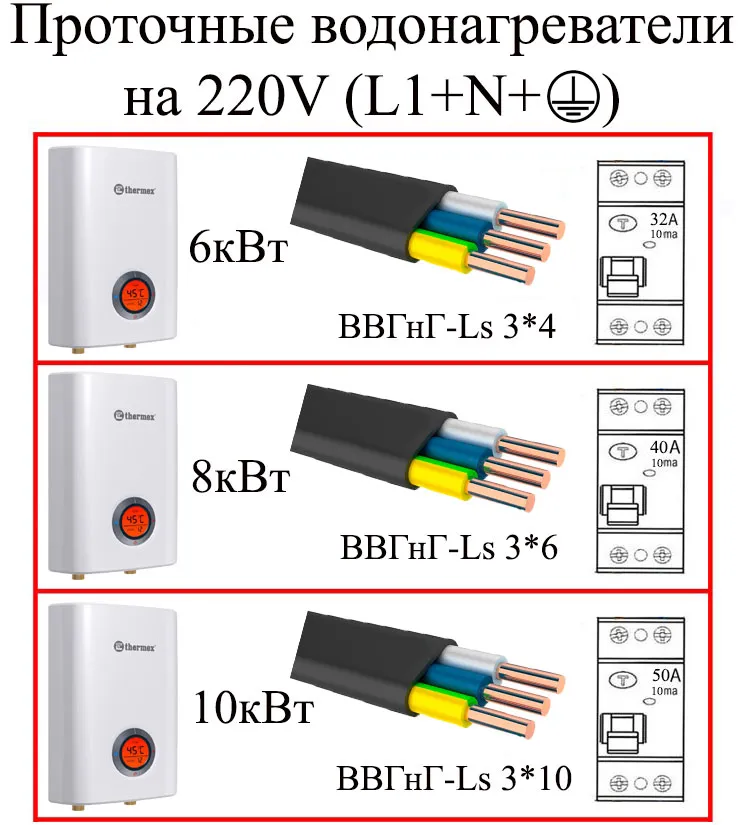

При выборе ориентируйтесь по следующим таблицам. Для однофазных водонагревателей:

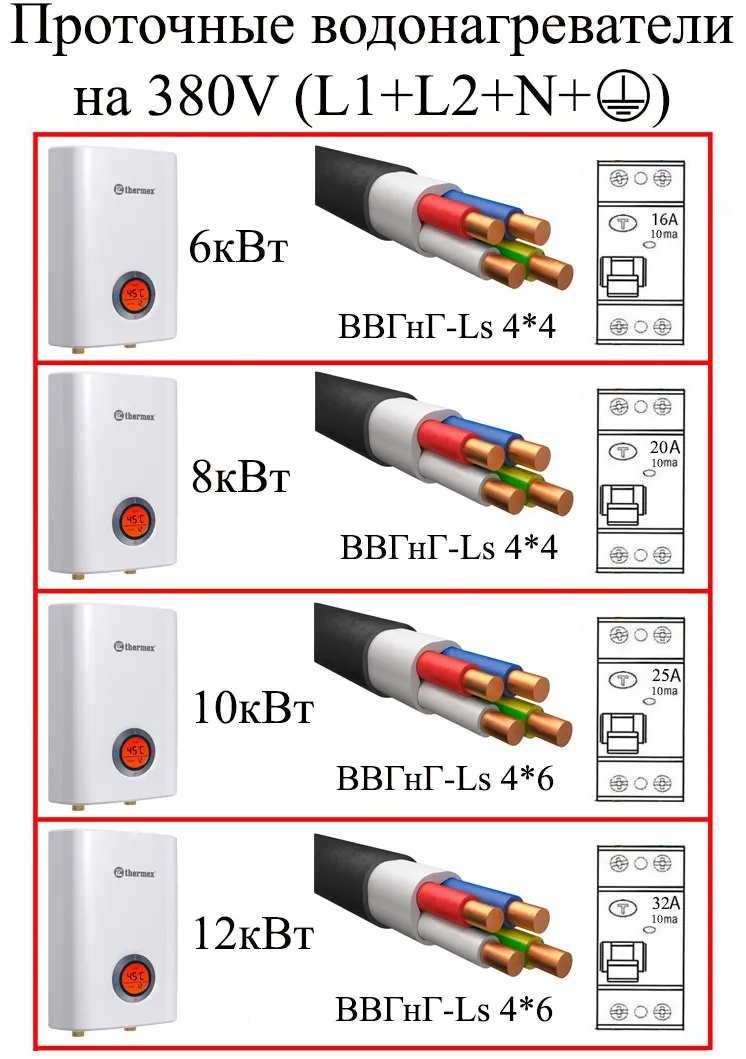

Для трехфазных водонагревателей с нолем:

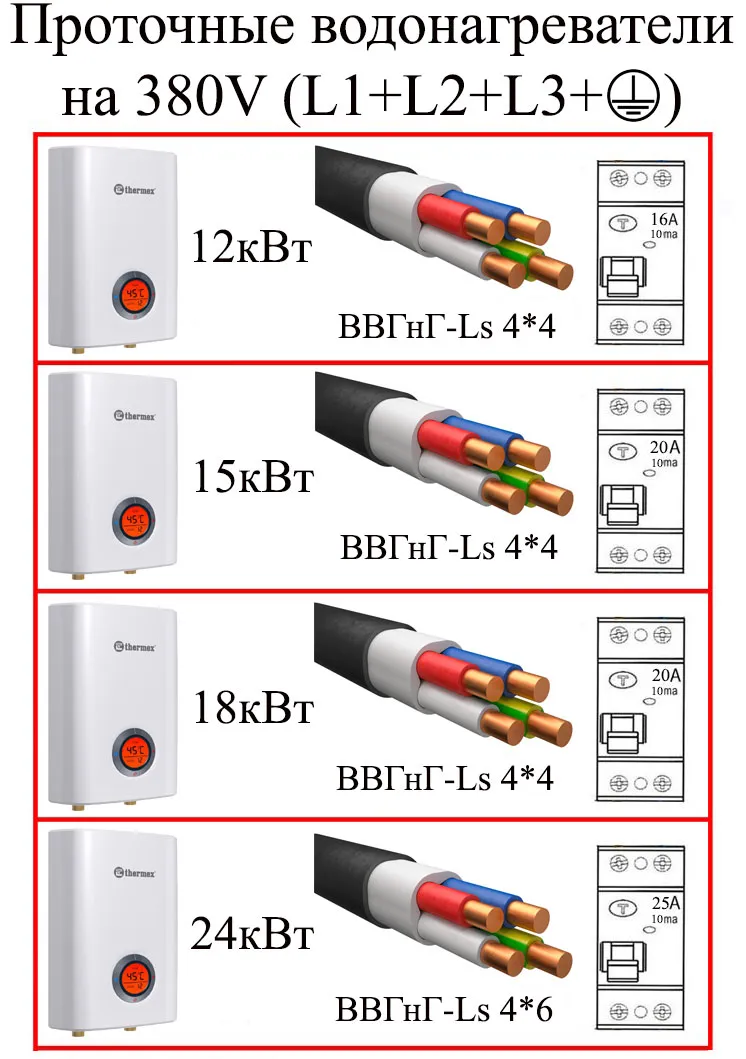

Для трехфазных водонагревателей без ноля:

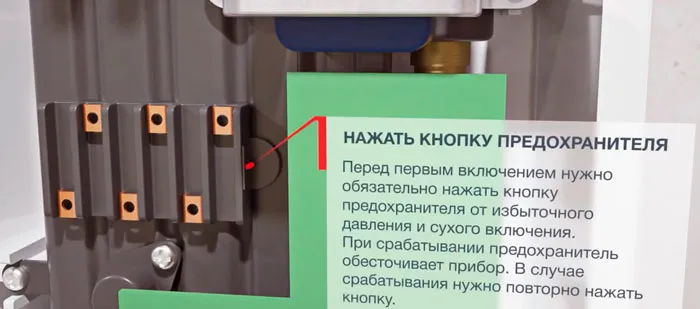

Обратите внимание, на некоторых марках внутри устройства имеется кнопка предохранителя.
Она защищает от избыточного давления или сухого включения. Перед самым первым запуском после присоединения всех проводов не забудьте проверить ее положение.
Частые ошибки
Подсоединить проточный водонагреватель на самом деле очень легко к разным коммуникационным системам, однако если не разобраться в этом вопросе заранее, а также не обладать опытом работы, то велика вероятность допустить несколько серьезных ошибок. Они негативно влияют на работоспособность и срок службы всего оборудования.
Наиболее частыми ошибками являются:
- такое мощное оборудование подключается к имеющейся электрической системе без выделения отдельной линии, что приводит к перезагрузке системы, так как она не может справиться с такой нагрузкой, поэтому часто выбивает пробки, а также наблюдается нестабильность работы разных электрических приборов;
- включение прибора производится до его подключения к водопроводной системе, что может привести к нарушению его работы;
- для его подсоединения к водопроводу используются неподходящие трубы или иные элементы;
- трубы прокладываются удобным способом, однако не учитывается, что они существенно портят внешний вид любого помещения, поэтому после установки нагревателя может ухудшиться интерьер комнаты;
- неправильно рассчитывается мощность прибора, поэтому из крана течет холодная или горячая вода, что приводит к отсутствию комфортности в его постоянном применении по назначению;
- неправильно были соединены электрические провода, поэтому возникают короткие замыкания или иные проблемы в работоспособности оборудования;
- неграмотно выбирается месторасположения водонагревателя, поэтому появляются сложности и неудобства в процессе его использования, связанные с отсутствием возможности для свободного регулирования его функций.
Таким образом, каждый человек, который самостоятельно устанавливал проточный водонагреватель своими силами, сталкивался с определенными сложностями, поэтому чтобы предотвратить возможные ошибки, рекомендуется предварительно тщательно изучить правильную инструкцию. В результате обеспечивается грамотная установка прибора, гарантирующего постоянное поступление в жилую недвижимость теплой воды. Это существенно повышает комфортность проживания в любой квартире или доме, в котором отсутствует подключение к центральному горячему водоснабжению. Нередко устанавливается проточный водонагреватель в качестве вспомогательного источника горячей воды в случае, если будут проблемы в центральной системе.
К электропитанию нужно подключать оборудование внимательно
Подключите нагреватель к водопроводуОсобенности монтажа
Проточный водонагреватель Thermex Stream
В качестве бонуса – ещё немного о нагревателе Thermex Stream.

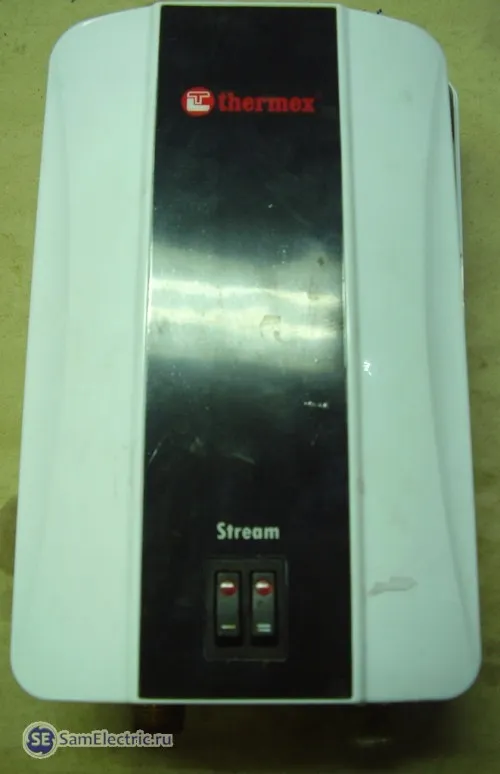

Termex Stream внешний вид
Его отличие в том, что он имеет раздельное включение ТЭНов. Этим можно выбирать скорость нагрева воды и соответственно потребление электроэнергии.

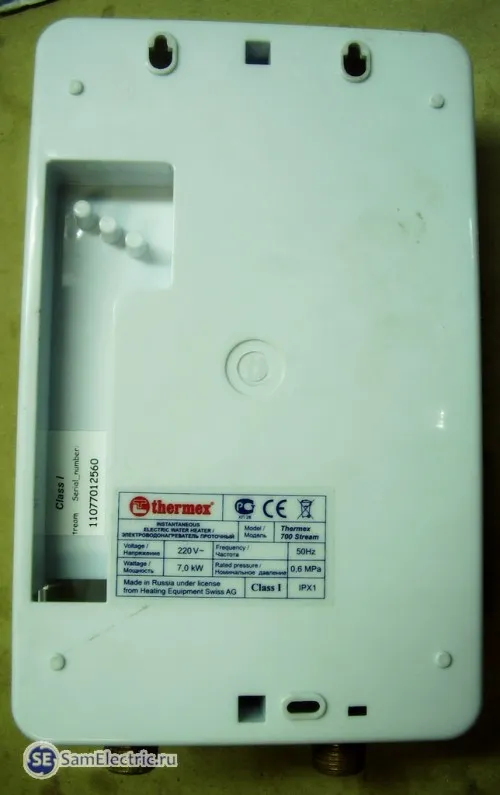

Termex Stream задняя стенка и характеристики
7 киловатт – это большая проблема для домашней электропроводки. В доме, где я устанавливал этот нагреватель, родился ребёнок, и срочно нужна была теплая вода. Однако, проводка была выполнена алюминием 2,5 мм², ввод выполнен проводом 4 мм², опять же старый алюминий.
Поэтому ни о каких 7 киловаттах речи быть не могло. Я поступил просто – снял клемму со второго ТЭНа. И договорился о замене ввода и электропроводки в доме. Чувствую, будет это весьма нескоро.
Требования к помещениям при установке
Подойдет любое помещение, подключенное к водопроводу или с расходным баком. Главное ограничение – электропроводка.
Данный тип нагревателей самый мощный среди подобных устройств, стандартно 3 – 12 кВт. Для комфортного обеспечения душа, потребностей в ванной комнате потребуется от 6 кВт, значение может достигать 30 кВт. В старых домах со слабой проводкой придется тянуть выделенную линию. Это же касается ситуации, когда нет заземления – потребуется трехжильная или четырехжильная (для моделей к трехфазной сети) проводка и/или автозащита.Прямоточные бойлеры не размещают далеко от стояка и сантехнических приборов. Традиционно рекомендовано устанавливать проточные электроводонагреватели на кухне, в ванной. Устройство должно быть защищено от холода, иначе не будет ожидаемого уровня нагрева. В мокрых комнатах важно, чтобы корпус и провода были надежно изолированными (уровень надежности IP 24 или 25).
Установка в туалете возможна, но не очень хорошая идея для устройств с механической регулировкой температуры нагрева – создаст дискомфорт при эксплуатации.
Как установить газовый водонагреватель?
Монтаж газовой колонки отличается от установки электрического оборудования большим количеством предъявляемых требования и более сложным процессом подключения. Однако время и усилия компенсируются экономией на оплате топлива – более дешевого, чем электроэнергия, природного газа.
Шаг #1. Согласование и соблюдение норм
Чтобы установить газовую колонку, потребуется подвести к дому газ (в некоторых регионах – наиболее затратная статья расходов), затем составить грамотный инженерный проект и согласовать его в определенных инстанциях. Составлением проекта должна заниматься организация, имеющая лицензию.
О процедуре подключения частного дома к системе поставки магистрального газа подробно написано здесь. Рекомендуем ознакомиться с предложенной информацией.
Чтобы представить, какие требования предъявляются к установке, можете заглянуть в правоустанавливающие документы:
- Общие положения по проектированию и строительству газораспределительных систем из металлических и полиэтиленовых труб (СП 42-101-2003).
- Газораспределительные системы (СНиП 42-01-2002).
К основным правилам установки газового оборудования можно отнести объем помещения – не менее 7,5 м³ и высоту потолков – не ниже 2 м. Обязательное условие – хорошо налаженная вентиляция. Минимальный диаметр дымохода – 110 – 130 мм (зависит от требований производителя).

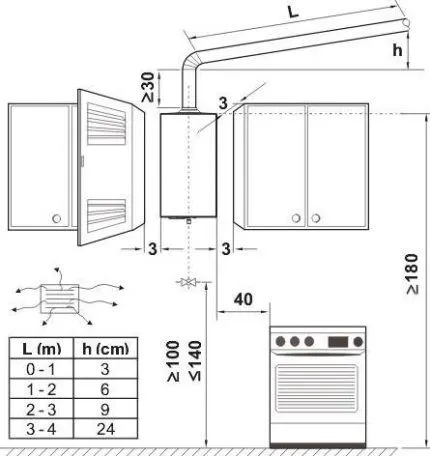

Схема минимальных расстояний для монтажа на кухне. В качестве образца — газовый проточный водонагреватель Therm 6000 O известного немецкого производителя Bosch
Все желающие установить газовый водонагреватель своими руками должны понимать, что прибор без монтажа представителями лицензированной организации (уполномоченного сервисного центра) полностью снимается с гарантии и бесплатного обслуживания.
Галерея изображенийФото из Газовые проточные нагреватели допускаются к установке в домах, высотой до 5ти этажей, не снабжающихся ГВС по централизованной схемеДля установки и эксплуатации газового оборудования подходят только нежилые помещения с хорошо действующей вентиляцией и возможностью проветриванияГазовые нагреватели допускается устанавливать на стены, выполненные из невозгораемых материалов. В случае маскировки под кухонную мебель между стенками агрегата и элементами короба должно быть не менее 2 смМежду кухонной мойкой и газовой колонкой должно быть по минимуму 30 см. Нежелательно, чтобы вода попадала на оборудование во время работыМежду газовой плитой и проточным водонагревателем должно быть расстояние, не меньше 10 смПеред газовой колонкой на трубе, поставляющей топливо, должен быть установлен кран на случай перекрытия подачи газаДля того чтобы нормально срабатывала автоматика газового водонагревателя, между ним и смесителем должно быть около 1 мВыбор места под установку газового нагревательного устройства должен учитывать возможность беспрепятственного подхода для проведения ремонта и обслуживанияМесто для установки газового агрегатаПодходящее для монтажа помещениеПравила размещения на стенахДистанция от кухонной мойкиРасстояние от газовой плиты до оборудованияКран на газовой трубе перед колонкойРасстояние между колонкой и смесителемОбслуживание газового оборудования
Шаг #2. Правила демонтажа старой газовой колонки
Процесс замены газовой колонки происходит быстрее, чем установка нового водонагревателя, так как не требуется оборудование дымохода или подключение к газовой магистрали.
Ход работы следующий:
- Закройте кран на подводящей газовой трубе, чтобы перекрыть поступление газа.
- Открутите гайку, фиксирующую гибкий шланг, аккуратно снимите его. Если колонка присоединена старым способом подключения через металлическую трубу, придется ее распилить ножовкой по металлу.
- Старую соединительную арматуру лучше выбросить, купив современный прочный шланг.
- Отключите систему водоснабжения – для надежности лучше перекрыть краны у стояка.
- Снимите трубу, отводящую воздух, аккуратно достаньте ее из дымохода.
- Осторожно снимите корпус устройства с настенного кронштейна.
В процессе демонтажа старайтесь не повредить подводящие трубы, иначе замена водонагревательного устройства обернется заменой всего прилегающего оборудования.

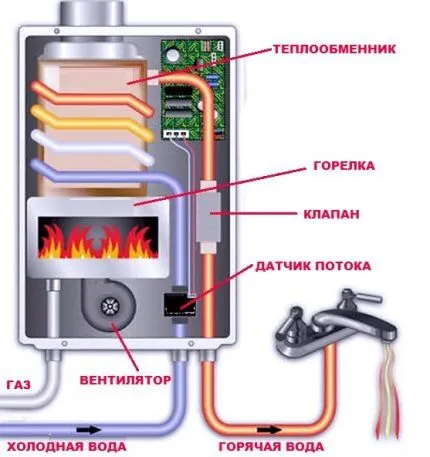

Современные газовые колонки (проточные водонагреватели) имеют обязательное тройное подключение: к газовой трубе, к двум трубам с водой (холодной – вход, горячей – выход), к дымоходу
Если заметили износ труб, лучше их заменить новыми – скорее всего, за время эксплуатации старого прибора в магазинах появились более надежные модели.
Шаг #3. Инструкция по установке новой газовой модели
Для начала проверьте исправность дымохода. Поверьте герметичность соединений, вертикальное расположение трубы для отвода газов, качество теплоизоляции. Не забудьте, что выходное отверстие должно находиться выше самой высокой точки крыши и быть защищено от осадков козырьком.
Какую вы будете использовать трубу – гибкую или жесткую – значения не имеет, скорее, ее характеристики зависят от условий монтажа. Затем проверьте, исправна ли вентиляция.
Один из стандартных вариантов подключения газовой колонки, рассчитанный на обеспечение горячей водой двух точек водопотребления – на кухне и в ванной комнате (+)
Подкорректируйте места крепления для новой модели. Снимите ручку переключателя (регулятора мощности), отвинтите крепеж, удерживающий кожух, и снимите лицевую часть корпуса. С помощью крепежных петель, винтов и дюбелей повесьте колонку на стену. Запомните: корпус должен свободно висеть на стене, а не стоять на патрубках подвода воды или газа.
С помощью гибких шлангов производите подключение прибора к трубе с холодной водой, затем соедините выход с краном горячей воды.

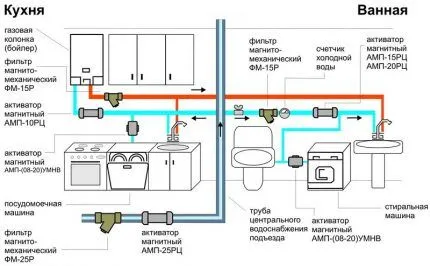

Схема подключения воды. Чтобы обозначить места подсоединения холодной и горячей воды (А и В), их маркируют синим и красным цветом. Для контроля перепадов давления на входе производитель рекомендует установить обратный клапан
Следующий этап – подключение газа. Гибким шлангом соедините газовый кран с вводом в водонагреватель. Поверку можете произвести традиционным способом, намылив место соединения и открыв подачу газа. Отсутствие пузырей обозначает правильное подсоединение.
В последнюю очередь устанавливают трубу дымохода. Чаще всего это гибкая гофра, подобранная по диаметру выходного отверстия. Один конец гофры зафиксируйте на выходе колонки, второй вставьте в дымоход. Установите на место лицевую панель с переключателями, закрутите крепеж и протестируйте прибор.
Инструменты и материалы
Установка нагревателя своими руками начинается с подходящей модели. Нужно учесть, сколько точек водоразбора будет подключаться к прибору – от этого зависит мощность нагревателя. Также следует обратить внимание на состояние электропроводки в квартире. Помните, что она не предназначена для подключения электроприборов мощностью выше 2 кВт. Если планируется использовать мощный нагреватель воды, следует провести к нему отдельный провод с автоматом УЗО.
На следующем этапе выбирается место установки. Здесь требуется соблюдение следующих условий:
- Место должно быть сухим – убедитесь, что на устройство не будет попадать вода. В противном случае он может выйти из строя или вызвать поражение электрическим током;
- Наличие доступа для обслуживания и настройки – не прячьте прибор в труднодоступные места. Помните, что его нужно периодически осматривать на предмет протечек. Также должна быть возможность беспрепятственно отрегулировать температуру – некоторые модели оснащаются плавными или ступенчатыми регуляторами.
Также нужно помнить о возможных тепловых потерях – проследите, чтобы водонагреватель располагался как можно ближе к точкам водоразбора.
Инструменты и материалы, необходимые для установки водонагревателя
Теперь поговорим о материалах и инструментах. Нам понадобятся:
- Дрель со сверлами – нужно просверлить в стенах отверстия для крепления;
- Пластиковые дюбели или деревянные чопики – в них будут закручиваться крепежные саморезы;
- Пластиковые или металлические трубы – по ним будет течь вода. Мы рекомендуем выбрать пластиковые трубы, так как работать с ними намного легче;
- Тройники и краны – они обеспечат «правильное» подключение оборудования;
- Фум-лента – с ее помощью мы будем герметизировать подключения;
- Провода и автомат УЗО – с их помощью выполняется подключение мощных водонагревателей.
Если есть возможность, можно использовать для подключения проточного водонагревателя своими руками гибкие шланги различной длины. Благодаря этому вы избавитесь от возни с металлическими и пластиковыми трубами.
В некоторых случаях можно обойтись без тех или иных инструментов и материалов, так как схем подключения довольно много. Также во внимание принимается расположение труб и точек разбора воды.
Как установить проточный нагреватель воды
Процесс установки проточного водонагревателя своими руками включает подготовительный период. В первую очередь важно правильно определиться с моделью. Чтобы выбрать прибор, оптимально подходящий по характеристикам, учитывают следующие факторы:
- количество проживающих в доме людей;
- максимальный расход горячей воды при одновременно открытых всех кранах;
- количество водоразборных точек;
- требуемая температура воды на выходе из крана.
Четко представляя требования, можно приступать к выбору проточного нагревателя подходящей мощности. Отдельно стоит обратить внимание на другие нюансы: сложность монтажа, цена, ремонтопригодность и наличие в продаже запчастей.
Организация электроснабжения
Мощность бытовых проточных нагревателей варьируется от 3 до 27 кВт. Старая электропроводка такой нагрузки не выдержит. Если безнапорный прибор, рассчитанный на 3 кВт, еще можно подключить к существующей электросети, то мощные напорные модели требуют прокладки отдельной линии.
Мощный водонагреватель нельзя подключать к розетке. От прибора прокладывают прямую линию к электрическому щиту. В цепи предусматривают УЗО. Защитный автомат подбирают согласно мощности проточного электроприбора. По стандарту показатель составляет 50–60 А, но нужно смотреть инструкцию прибора.
Сечение кабеля подбирают аналогично с учетом мощности нагревателя, но не менее 2,5 мм2. Провод лучше взять медный и обязательно трехжильный. Без заземления проточным водонагревателем пользоваться нельзя.
Выбор места установки
Выбор места расположения водонагревателя определяется удобством и безопасностью пользования прибором:
- Устанавливая в квартиру водонагреватель, важно выбрать место, чтобы к прибору был свободный подход. На корпусе имеются кнопки управления. Все члены семьи будут выставлять оптимальную температуру воды по своему предпочтению.
- Монтаж электроприбора осуществляют так, чтобы во время пользования душем или мойкой на его корпус не попадали брызги воды.
- Прибор ставят максимально ближе к водоразборным точкам и электрическому щиту с учетом удобного подключения к водопроводу.
Выбор места установки зависит от типа проточного прибора:
- Безнапорные маломощные модели рассчитаны на подключение одной водоразборной точки. Водонагреватель часто выполнен в виде смесителя, устанавливаемого на раковину. Безнапорные модели крепят под мойкой или сбоку раковины. Прибор может комплектоваться шлангом с душевой лейкой. Оптимально будет устанавливать проточный водонагреватель в ванной возле душевой кабинки. При возникновении вопроса, как подключить проточный водонагреватель безнапорного типа, ответ один – по максимуму ближе к смесителю.
- Напорные мощные модели способны обеспечить горячей водой более двух водоразборных точек. Допускается установка электроприбора возле стояка холодной воды. При такой схеме во все краны квартиры будет поступать горячая вода.
Наличие на водонагревателе маркировки IP 24 и IP 25 означает защиту от прямого попадания струй воды. Однако рисковать не стоит. Лучше расположить электроприбор в безопасном сухом месте.
Монтаж на стену
Выполняется установка проточного водонагревателя на стену методом подвешивания. В комплекте с изделием идут дюбеля с саморезами, крепежная планка, кронштейны. Выполняя монтаж электрического водонагревателя проточного типа, учитывают два важных нюанса:
- Прочность опоры. Отлично подойдет стена из твердых материалов. Прибор характеризуется легким весом. Его разрешается закреплять даже на стену из гипсокартона. Главное, чтобы простенок не шатался, а под ГКЛ была предусмотрена закладная для надежной фиксации кронштейнов.
- При монтаже соблюдают идеальную горизонтальность корпуса проточного прибора. При малейшем наклоне внутри камеры водонагревателя образуется воздушная пробка. Не омываемый водой ТЭН на этом участке быстро перегорит.

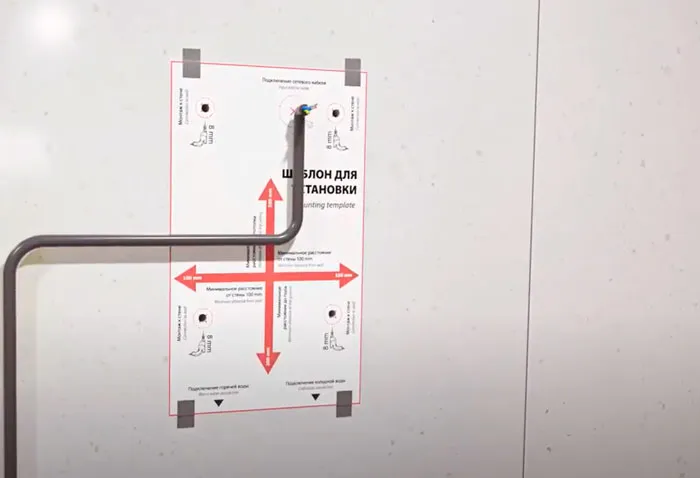

Монтажные работы начинают с разметки. Крепежную планку прикладывают к стене и карандашом отмечают места сверления отверстий. Важно на этом этапе выставить уровнем горизонтальность. По нанесенной разметке сверлят отверстия, молотком вбивают пластиковые дюбеля, после чего прикручивают крепежную планку саморезами. Несущая основа готова. Теперь к планке осталось закрепить корпус водонагревателя.
Подключение проточного водонагревателя к водопроводу
Проточный водонагреватель электрический можно подключить к воде несколькими способами.
Способ первый — простой
Берем душевой шланг, откручиваем «лейку» и подсоединяем шланг ко входу холодной воды в водонагреватель. Теперь, установив ручку смесителя в положение «душ», мы можем пользоваться водонагревателем. Если ставим ручку в положение «кран», то из крана идет холодная вода, минуя обогреватель. Как только централизованную подачу горячей воды восстанавливают – отключаем водонагреватель от «душа», прикручиваем обратно «лейку» душа и дальше наслаждаемся благами цивилизации.
Способ второй — более сложный, но более правильный
Подключение водонагревателя к водопроводу квартиры через отвод для стиральной машины. Для этого используем тройничок и моток фумленты или нити. После тройника, для отключения водонагревателя от воды и для регулировки напора и температуры воды из водонагревателя, необходим кран.
При установке крана следует также обращать внимание на удобство пользования последним. Ведь мы будем неоднократно в дальнейшем открывать-закрывать его.
Участок нашего водопровода от крана до водонагревателя можно смонтировать, используя различные трубы: от металлопластика и ПВХ до обычной гибкой подводки. Быстрее всего, конечно, сделать подводку, используя гибкие шланги. При необходимости, наш водопровод можно закрепить к стене (или другим поверхностям), используя скобы или какие-либо другие средства крепежа.

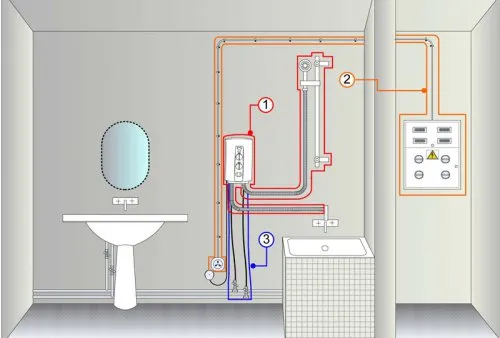

Установка и подключение проточного водонагревателя к водопроводу и электросети
Душ или ванна
Некоторые модели могут быть установлены в душевой кабине или над ванной. Возможность такого использования определяется допусками производителя, указанными в технической документации на изделие. Чаще всего модели с этим приложением оснащаются шлангом и лейкой для душа, а иногда еще и штангой для ее крепления.
Правила разрешают установку таких электрических устройств в защитной зоне детского бассейна или ванны при условии, что постоянное подключение к электросети выполняется в месте, недоступном для купающихся.
Конечно, электрическая система должна быть оборудована функцией защитного отключения, а нагреватель должен быть заземлен и запитан проводом соответствующего сечения. Проще всего установить модель для душа в четырехстенной кабине с элементами для смесителя. После этого достаточно проложить силовую трубу и соединительный кабель снаружи.
В зависимости от конструкции кабины, мы должны обеспечить крепление обогревателя, прикрутив его непосредственно к стене или прикрепив дополнительную монтажную пластину — если это препятствует стеклянная крышка. Его можно прикрутить через имеющиеся отверстия под смеситель или приклеить к стене кабины, например, с помощью клея для стекла.
При монтаже над ванной подача воды производится с помощью трубы, прикрепленной к стене, а короб прикручивается к земле через соответствующие монтажные отверстия.

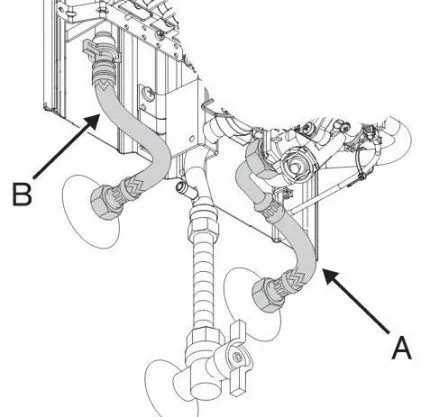

Шланги холодной и горячей воды водонагревателя
Факторы выбора водонагревателя
Выбирая электрический проточный водонагреватель, необходимо учитывать:
- объем горячей воды, расходуемый в сутки – он зависит от количества людей, постоянно проживающих в квартире или доме;
- стоимость электроэнергии, которая будет затрачиваться на нагрев воды;
- сумму, которая может быть потрачена на приобретение нагревателя;
- желаемую температуру жидкости на выходе;
- объем потребляемой воды при одновременном включении всех водоразборных точек.
Если планируется самостоятельный монтаж прибора, нужно принять во внимание:
- сложность установки;
- ремонтопригодность модели;
- комплектацию;
- условия гарантийного обслуживания;
- срок гарантии.
Правила подключения – простые, но важные
Есть два варианта подключения проточника. Если вы собираетесь греть воду только в одном помещении (кухне, ванной), то его можно установить вместо стандартного смесителя.

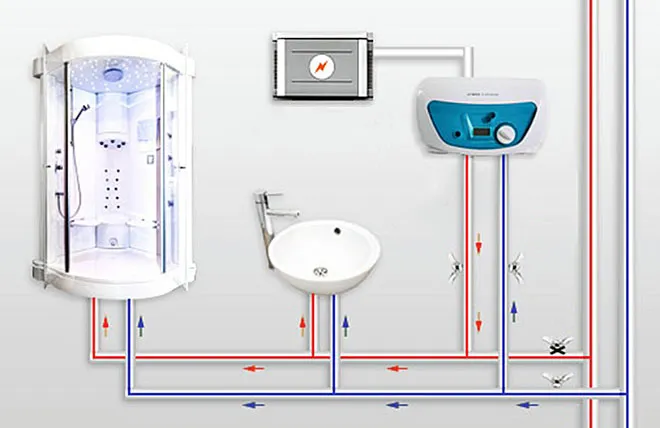

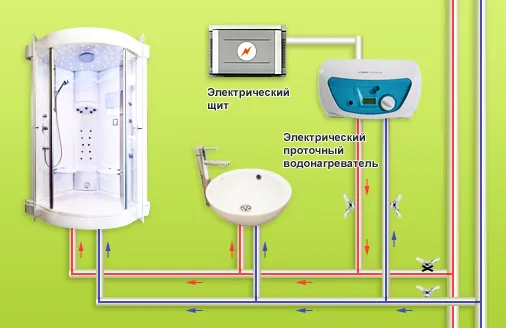

Если вы решили подогревать воду для всей квартиры, дома или для нескольких точек разбора, вопрос сложнее. Вам лучше врезаться в водопроводную трубу, чтобы обеспечить нормальное давление и можно было сделать удобную разводку.
При таком варианте подключения водонагревателя проточного типа соблюдайте следующие правила:
- Врезку трубы водонагревателя нужно производить после общего запорного вентиля холодной воды (ближе к точкам разбора);
- Перекрывающий вентиль устанавливайте сразу после врезки, а не возле водонагревателя;
- Доступ к вентилю должен быть удобным, чтобы можно было быстро закрыть его.
Для удобства и безопасности можно установить по одному дополнительному вентилю на каждую трубу. Их лучше располагать там, где они не будет мешать. При этом к вентилям должен быть доступ, чтобы перекрыть их в случае форс-мажора.
Способы монтажа проточных водонагревателей
Желательно размещать близко от точки забора для уменьшения теплопотерь. Но также возможно любое разумное отдаление, минимизировав указанный фактор утеплением шлангов и труб.
Стандартно устанавливают:
- на стены – прибор компактный, выглядит эстетично, желательно выбрать расстояние, исключающее попадание брызг (не критично, если защита IP 24, 25) и одновременно, чтобы удобно дотягиваться до блока управления;
- под раковину, мойку – место удобное тем, что находится близко от точки водоразбора. Теплопотери будут минимальными. Технические условия на установку на кухне стандартные. Раковина обычно на тумбочке, водонагреватель будет спрятан и с комфортным доступом, не потребуется вырезать отверстия под ввод/вывод.
- в шкафы – скрытая установка создаст дополнительную защиту и спрячет изделие, но в стенках мебели придется сделать отверстия для шлангов.
Особенности установки двух типов проточников:
Тип | Описание |
Безнапорные | Не рассчитаны на давление от сети, его значение внутри бойлера равно атмосферному. Вода поступает самотеком от расходного бачка или направляется маломощной помпой. Такие изделия желательно монтировать рядом с точкой потребления. Иногда иное размещение невозможное, так как модели зачастую изначально оснащены кранами (под ними закономерно должна быть раковина) и/или насадкой для душа на шланге, который должен быть достаточно длинным, чтобы достать к душевой кабинке. |
Напорные | Ближе к точке с самым большим расходом, возле стояка или на равном расстоянии от точек разбора. |
Водонагреватели монтируются на вертикальные поверхности, высота установки не имеет значения (на удобном для пользователя уровне, внизу под раковиной). Маленькие модели (небольшие компактные коробы) можно вешать даже на гипсокартон, стенки мебели, но перед этим рекомендовано испытать материал опытным путем – саморезы, крепления не должны вываливаться, шататься.
Крепить к стене, поверхностям надо без наклонов. Строго горизонтальное/вертикальное положение обязательное, малейшее отклонение чревато воздушными пробками, но критично опасные не они, а непокрытые части нагревательной спирали водой, обсыхание, вследствие чего ТЭН перегреется и перегорит.
Монтаж проточных водонагревателей на стену производится стандартными действиями:
- Монтажную пластину прикладывают к поверхности, через отверстия обозначают места для крепления.
- Сверление отверстий.
- Вставляют дюбели, вкручивают шурупы.
- Подвешивают устройство с помощью петель, кронштейнов из комплекта.
Подготовка инструментов
Параметры схем таких устройств почти одинаковые, поэтому для монтажа на стену понадобятся:
- дрель;
- сверла по бетону;
- шурупы;
- шуруповерт;
- дюбеля;
- саморезы;
- молоток;
- отвертки;
- линейка или рулетка;
- уровень;
- газовый ключ;
- рожковый ключ;
- плоскогубцы;
- пассатижи;
- медный трехжильный провод с двойной изоляцией;
- ФУМ-лента для герметизации соединений;
- металлопластиковая труба;
- евророзетка;
- тройник;
- запорные краны;
- гибкие шланги.
При необходимости наращивания труб из пропилена приобретают труборез и специализированный паяльник. Розетка должна иметь заземление. Набор может отличаться, все зависит от модели.
Защитная крышка
Стандартное расстояние от специальной защитной крышки водонагревательного прибора до самой близко расположенной поверхности, в обязательном порядке должно быть не менее 30 см, если ёмкость водогрея рассчитана на 10-80 л воды.
Если монтируемый водогрейный прибор имеет слишком большой по объёму резервуар, то расстояние от специальной крышки до самого прибора не может быть меньше полуметра.
Как подсоединить проточный водонагреватель к электросети
ГОСТ МЭК 60335-1-2008 (IEC 60335-1:2006), IEC 60335-2-35-2014, общие ПУЭ, СНиП правила установки на электросеть закрепляют нормативно. Подсоединение проточника к электропитанию – при подготовке к монтажу нужно учесть:
- обязательные заземление и автоматика защиты, отключающая питание при замыканиях, попадании тока на корпус, скачках напряжения. Идеально, если обеспечены две меры одновременно. В новых домах (с 1998 года) проводка 3-жильная, имеет «землю». В старой застройке придется тянуть отдельную линию;
- проводка (электричество при подключении ведут от распредщитка):
- для старого жилья с 16-амперными пробками подойдут бойлеры до 3,5 кВт, но «с натяжкой»;
- в новой застройке, домах с электроплитами счетчики обычно 40-, 32-амперные – там допустимы изделия до 6 – 8 кВт;
- учитывают:
- суммарную нагрузку на линию – если ее достаточно только для ЭВН, нельзя подсоединять к ней другие электроприборы;
- сечение жил – для подключения проточного электроводонагревателя нужен провод сечением минимум 2,5 мм². Допустимы алюминиевые, но для надежности всегда рекомендуют медные, выдерживающие большую нагрузку.
Идеально, если есть возможность специально под проточный ЭВН смонтировать электропроводку, отдельно протянуть ее от распредщитка со своей розеткой. Использовать удлинитель при подключении проточного водонагревателя можно, если толщина и материал провода соответствует проводке.
Ограничения и рекомендации по мощности потребителей при подключении проточного водонагревателя к электросети:
- сечение медных жил 2,5 мм² (это минимум) достаточно для 5,9 кВт, для 3,5 кВт этого хватит. Если водонагреватель используется для душа, то комфортная мощность 6 – 8 кВт, потребуется 4 мм²;
- в квартирах на одной розеточной линии редко бывает по одной розетке, это надо учесть, чтобы не подключать приборы, которые создадут перегрузку, так как мощность потребителей суммируется;
- есть проточники:
- однофазные с диапазоном мощности 3 – 12 кВт – проводка трехжильная (220 Вольт);
- трехфазные, 12 – 30 кВт – четыре жилы (380 Вольт);
- рекомендовано, особенно если нет заземления, ставить автоматику защитного отключения:
- УЗО и автовыключатель;
- дифференциальный автомат, другое название АВДТ – автоматический выключатель диф. тока;
- по надписи на розетке и ее форме можно определить, на какую мощность рассчитана линия.
Номинал АВДТ должен соответствовать проводке, диф. ток (величина утечки) – IΔn 10 мА (линия с одним потребителем) и 30 мА, если несколько потребителей (не рекомендовано). Например, для проточника на 3,5 кВт рекомендовано не подключать его к обычной розетке, а провести отдельную линию с жилами 4 мм², автомат поставить с номинальным током на 25 А, с запасом, так как на 16 А будет работать на грани отключения.
Таблицы для определения сечения жил:
Для медного трехжильного кабеля, одна фаза, напряжение 220 Вольт | ||||||||
Мощность водонагревателя, кВт | 1 | 2 | 3 | 3,5 | 4 | 6 | 8 | 12 |
Сила тока, А | 4,5 | 9,1 | 13,6 | 15,9 | 18,2 | 27,3 | 36,4 | 54,5 |
Рекомендуемое сечение токопроводящей жилы кабеля, мм² | 1 | 1 | 1,5 | 2,5 | 2,5 | 4 | 6 | 10 |
Максимальная длина кабеля, м | 35 | 17 | 17 | 25 | 22 | 23 | 27 | 30 |
Для медного четырехжильного кабеля, три фазы, напряжение 380 Вольт | ||||||||
Мощность водонагревателя, кВт | 6 | 13 | 15 | 18 | 21 | 24 | 27 | 35 |
Сила тока, А | 9,1 | 19,5 | 22,8 | 27,3 | 31,9 | 36,5 | 41,0 | 53,2 |
Рекомендуемое сечение токопроводящей жилы кабеля, мм² | 1,5 | 4 | 4 | 4 | 6 | 6 | 8 | 8 |
Максимальная длина кабеля, м | 50 | 52 | 48 | 40 | 51 | 45 | 53 | 41 |
Мощность водонагревателя, кВт | 2 – 3 | 4 – 5 | 6 – 8 | 9 – 10 |
Сечение медных жил, мм² | 1,5 – 2,5 | 2,5 – 4 | 4 – 6 | 6 – 10 |
Номинальный ток автовыключателя, А | 16 | 25 | 40 | 50 |
При подборе дифавтомата руководствуются таблицей:
Само подключение к сети предельно простое (всегда описывается в прилагаемой к изделию инструкции по эксплуатации): конец электрокабеля протягивается через специальную резиновую заглушку сзади на корпусе, внутри присоединяется к клеммам. Прибор может уже иметь кабель с вилкой, тогда остается только воткнуть ее в розетку.
Схема подсоединения розетки (проводки) для проточника:
- «землю» к соответствующей клемме в распредщитке;
- фазу и рабочий ноль тоже подключают к щитку, но через дифференциальный автомат, где он обычно и находится.
Типовые электрические схемы подключения проточного водонагревателя:
Дифференциальный автомат и автоотключение – не одно и то же, хотя функции схожие:
- вместо дифференциального автомата можно ставить устройство защитного отключения плюс автомат защиты;
- АВДТ применяется чаще, он привычнее, это простое, эффективное и более универсальное решение, совмещает два вышеуказанных устройства.
Для безопасной установки необходимо и строго рекомендовано заземление, если его нет, хотя бы должно быть защитное отключение или АВДТ. Варианты работы устройств:
- полную защиту от удара током, скачков напряжения обеспечат только заземление и указанная автоматика одновременно: отключение произойдет мгновенно после пробития фазы, полностью исключено поражение током пользователя, даже на доли секунды;
- требования для установки в крайнем случае допускают отсутствие заземления: использование проточника возможно, но только с защитным отключением, которое сработает при касании человека к корпусу с напряжением. Удар током будет, но доли секунды – период равняется времени срабатывания АВДТ. Это лучше, чем ничего.
Можно ли подключить проточный водонагреватель в розетку?
Проточные водонагреватели обычно не могут быть подключены непосредственно в розетку, так как они требуют значительно больше электрической мощности, чем обычные бытовые приборы. Проточные водонагреватели, также известные как бойлеры или водонагреватели непрерывного нагрева, используются для мгновенного нагрева воды по мере её потребления.
Чтобы подключить проточный водонагреватель, обычно требуется специальное электрическое подключение, которое может варьироваться в зависимости от модели и мощности устройства. Это может быть подключение к выделенной линии электропитания, с установкой соответствующих предохранителей и защитных устройств.
Если вы планируете установить проточный водонагреватель, рекомендуется обратиться к профессиональному электрику или специалисту по установке водонагревателей. Они смогут правильно оценить потребности в мощности, установить необходимые проводки и обеспечить безопасное подключение устройства к электросети. Подключение неправильно выбранного оборудования к розетке или электрическому сетевому соединению может привести к перегрузке сети, короткому замыканию и даже пожару.
