Не редко у каждого хозяина возникает потребность заменить или установить новую розетку. Электрические устройства окружают нас повседневно, и безопасность и надежность их эксплуатации напрямую зависит от правильного подключения этого компонента.
Разновидностей розеток существует достаточно много, они могут классифицироваться в зависимости от конструкции или назначения. Чтобы лучше в этом разбираться рассмотрим данные типы более подробно.
Особенности розеток: их конструкции и предназначения
Перед покупкой розетки для начала разберем первый вариант, какие же бывают конструкции:

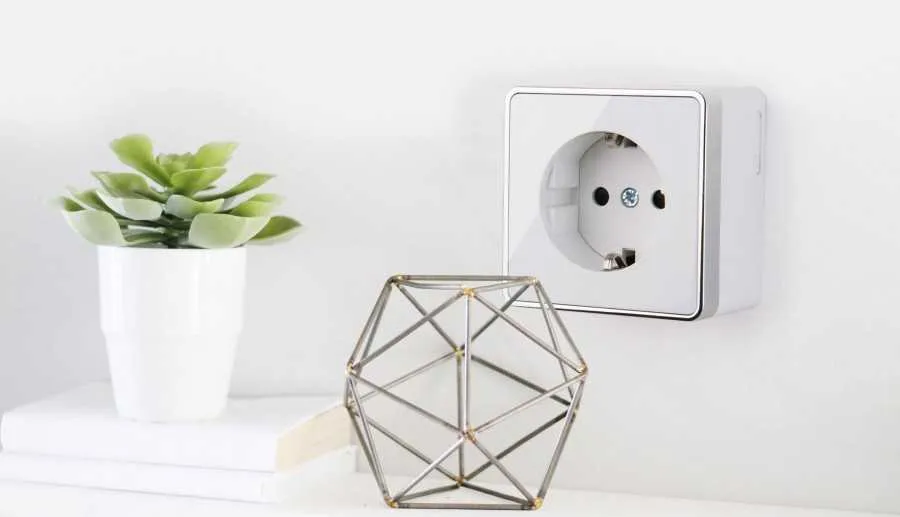

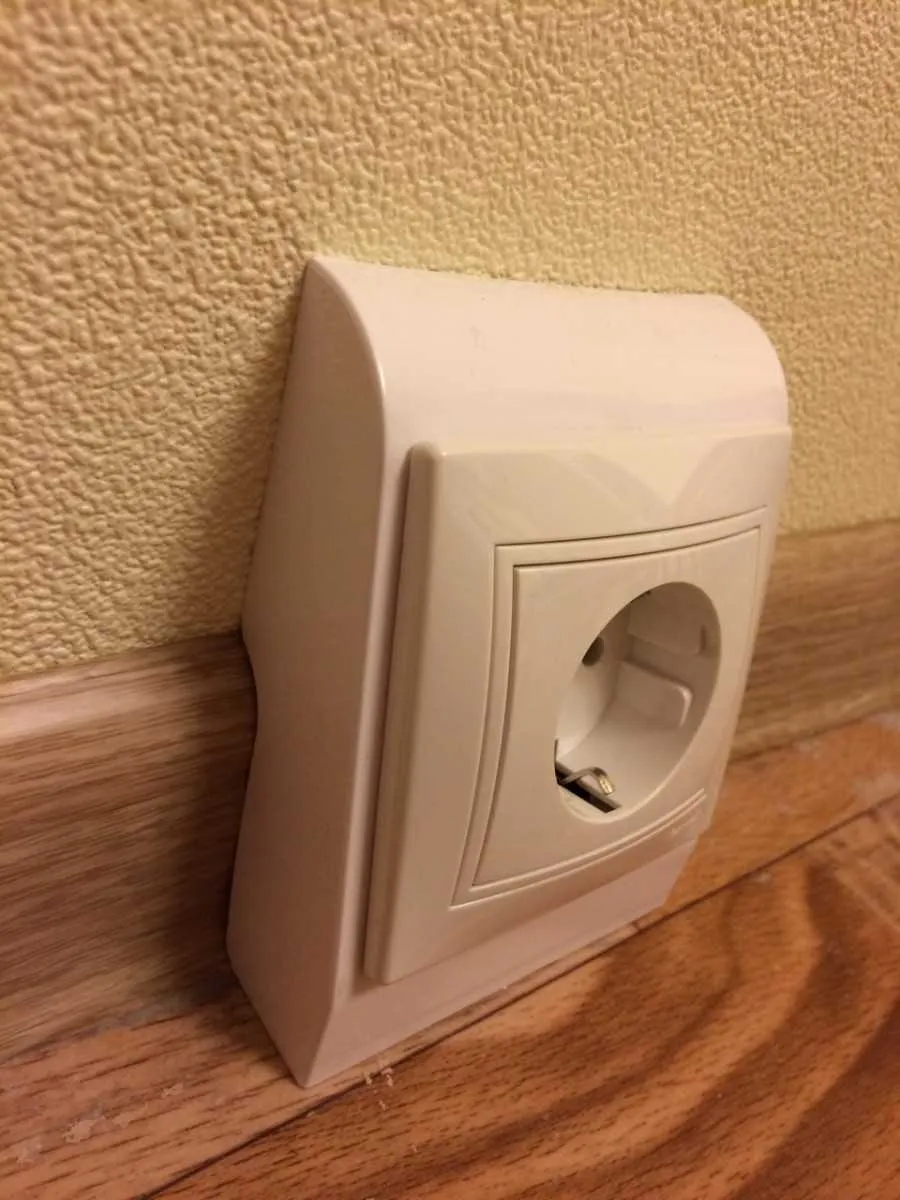

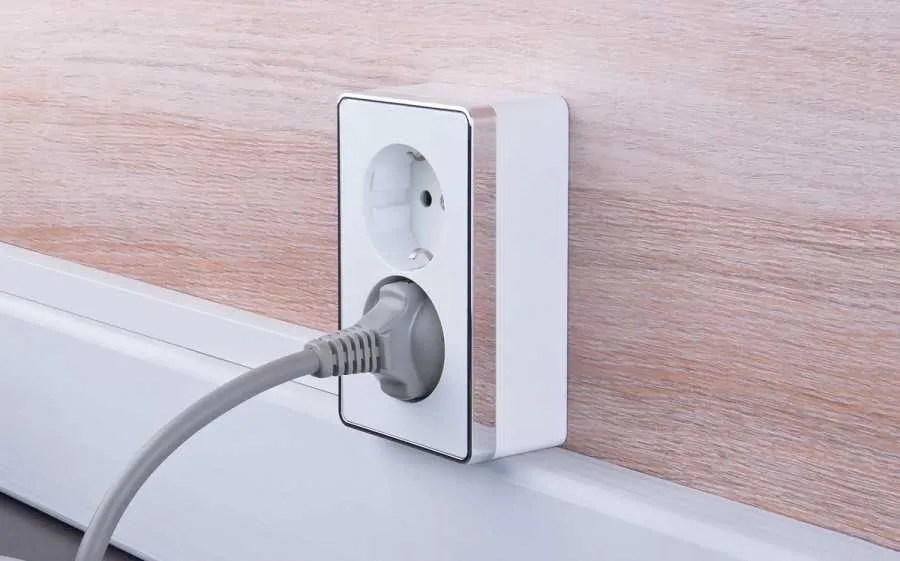

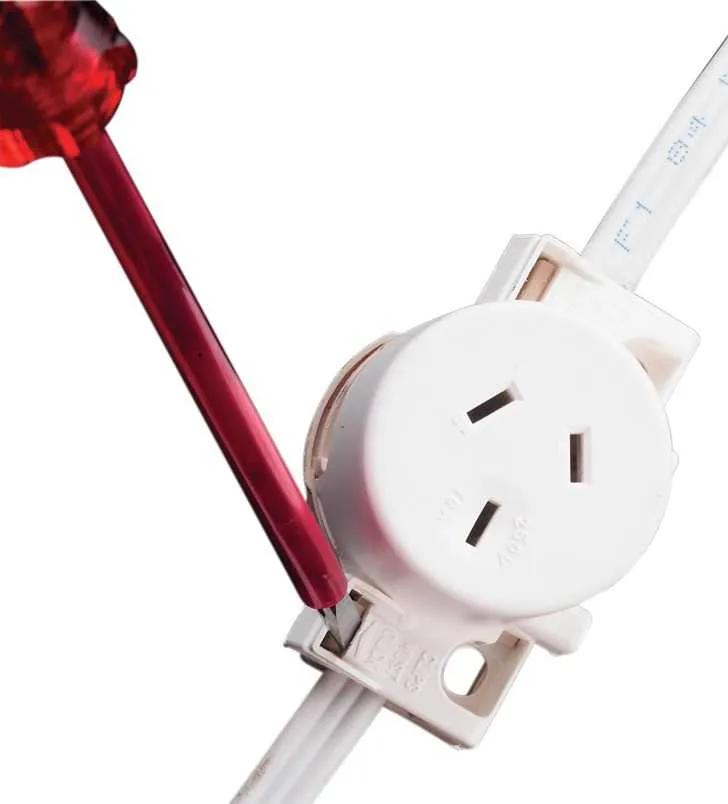

Накладные розетки используют при наличии наружной прокладки проводки, устанавливается на саму стену. Монтировать этот вид устройства не сложно, так как не нужно делать большое углубление в стене. Недостатком можно читать то, что конструкция заметно выступает от стены, подобный вариант не всегда удобен.

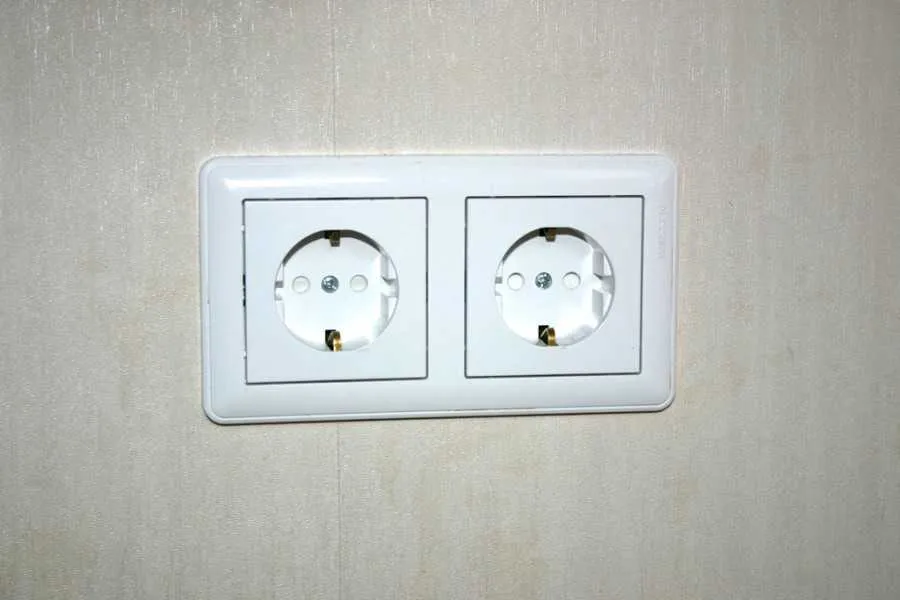

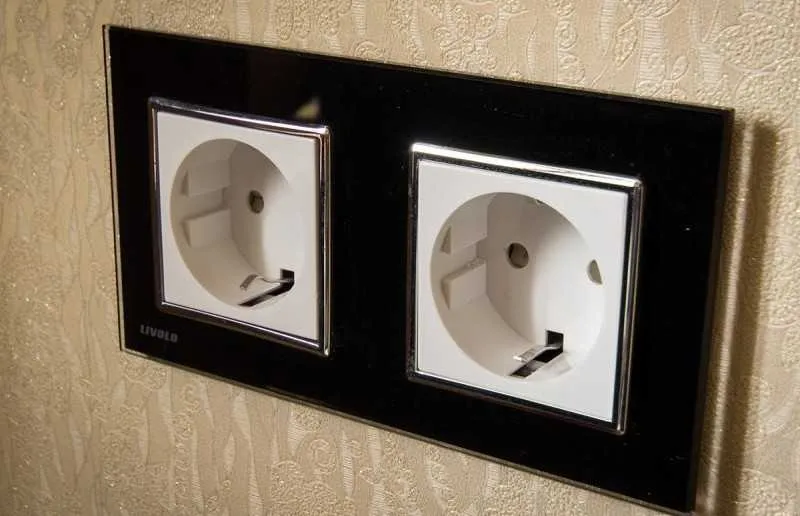

Встроенные (скрытые). Из названия можно догадаться, что весь механизм находится внутри стенки в подготовленном отверстии вместе с подключенными проводами.

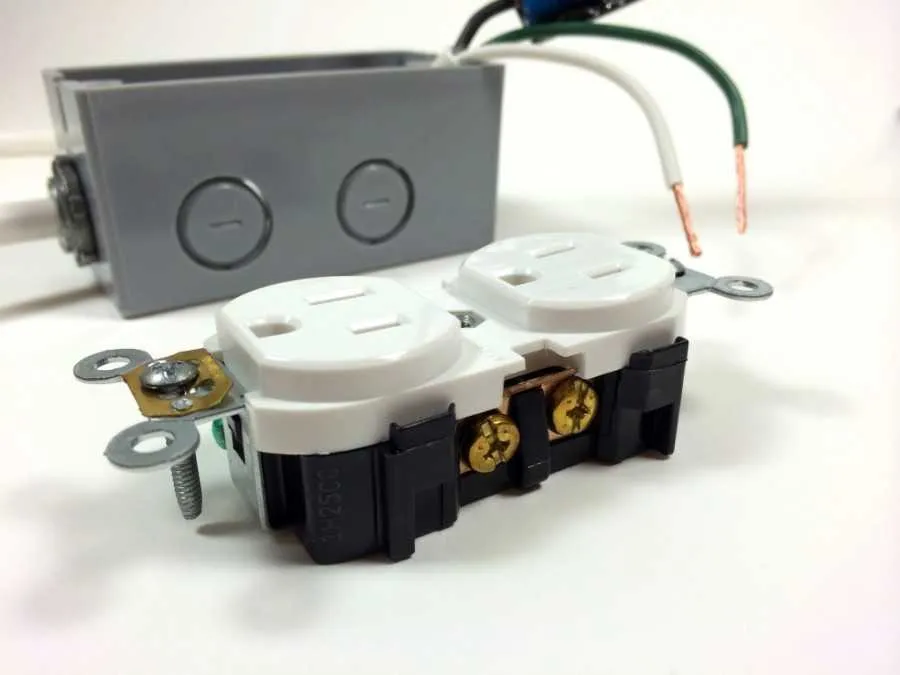

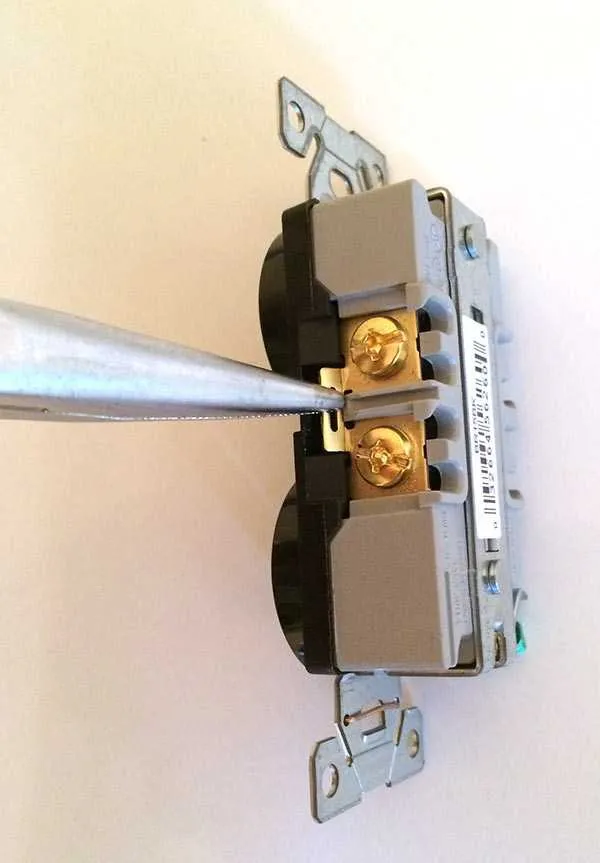

Розетки с винтовым методом зажима клемм. Подобный вариант электрических проводов устанавливается посреди соответствующих пластин и закрепляется предназначенным для этого винтом. Сооружение, считается наиболее безопасным и популярно среди потребителей.
Клавишный зажим у розеток. Здесь контакты фиксируются благодаря пружинистой клемме, напоминающей клавиши. Нажимая на неё пружинки раздвигаются, что дает возможность свободного доступа к контактам, отпустив — пластины фиксируют контакты.
Назначение у розеток также бывает разное, подробнее рассмотрим несколько существующих типов:
Розетка с заземлением оснащена специальными усиками, к которому крепится заземляющий провод, это позволить обезопасить корпус устройства от пробивающего тока.

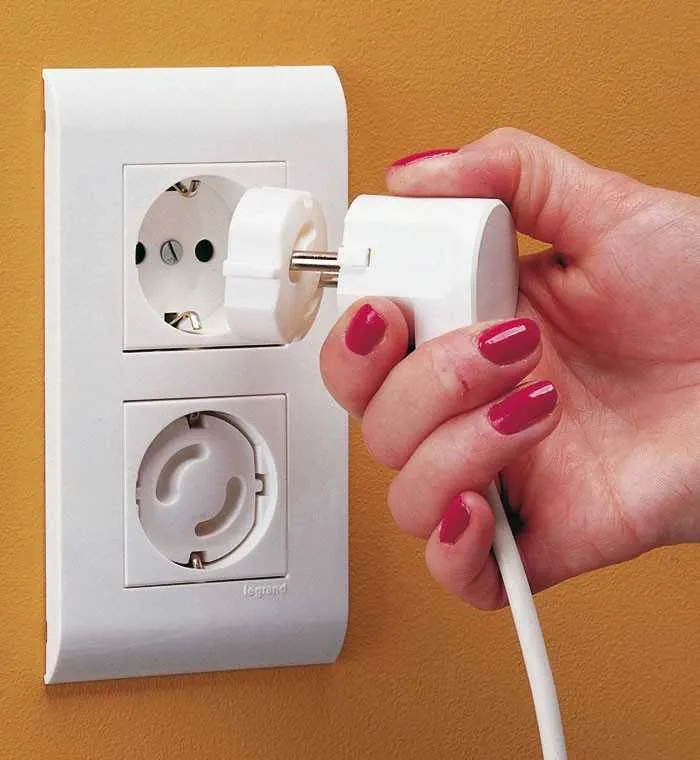

Закрытый тип розеток. Часто используют родители в комнатах своих детей, дабы маленькому ребенку не было доступа к опасному электричеству. Они могут комплектоваться с защитными шторками или крышками.

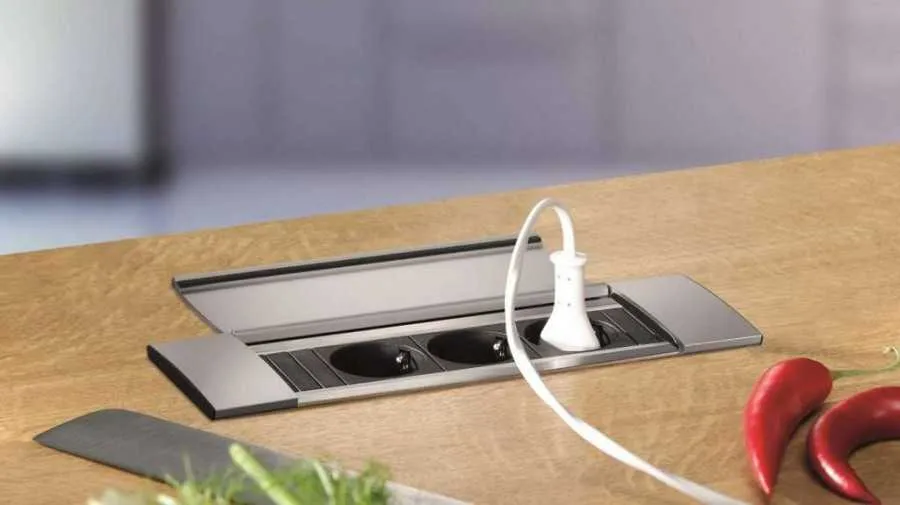

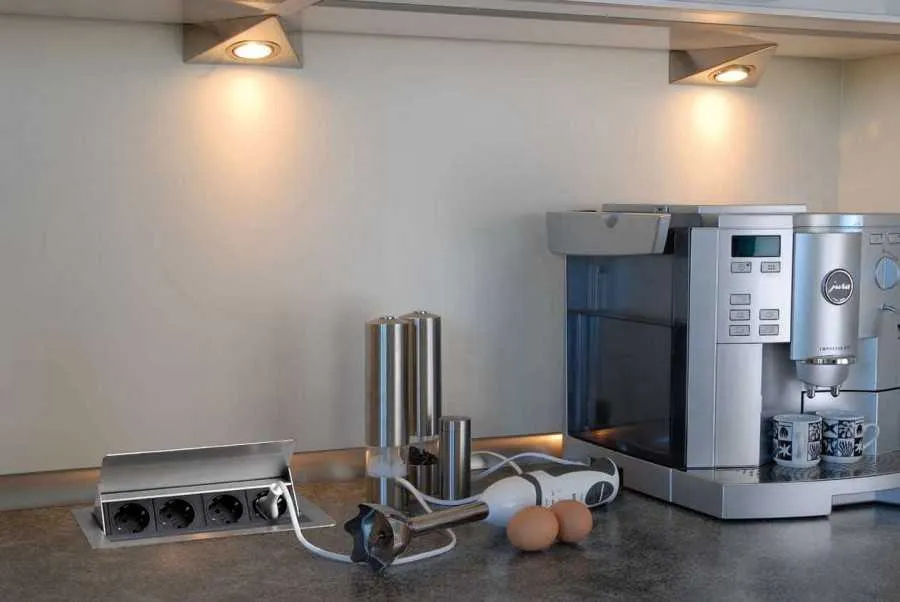

Розетка с функцией выталкивания вилки. Корпус включает в себя кнопку, при нажатии которой, вилка легко выталкивается. Полезно, если вы часто пользуетесь разными электрическими приборами, например, на кухне.

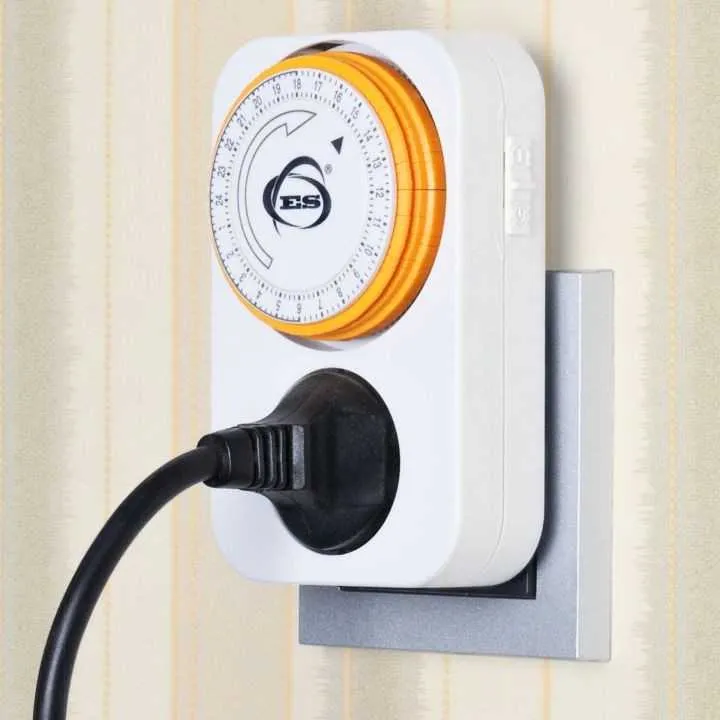

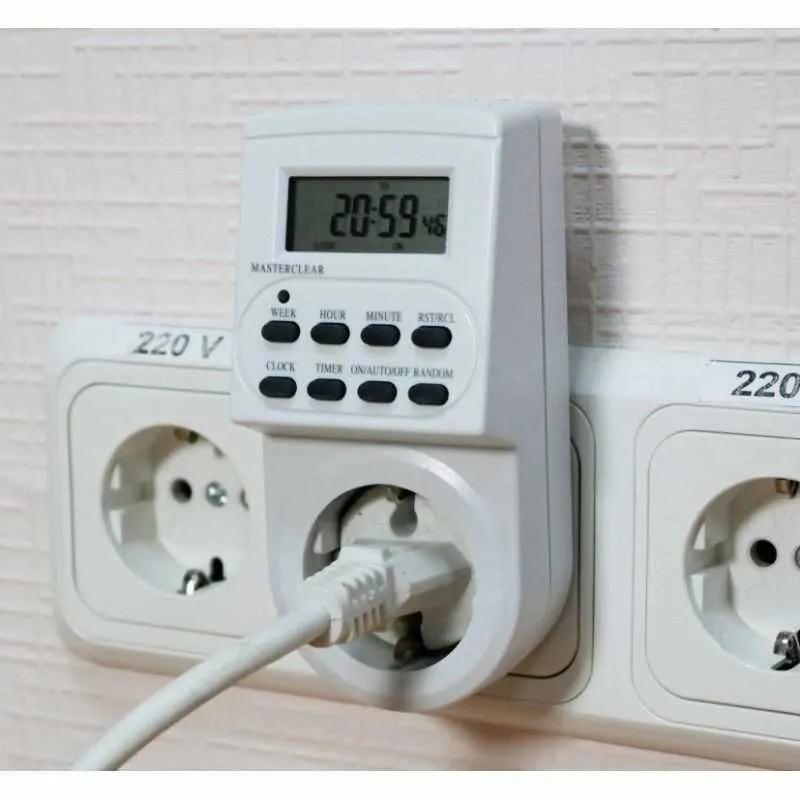

Приспособление с таймером позволит регулировать время эксплуатации электроприбора. Таймер устанавливается сразу со всей конструкцией.

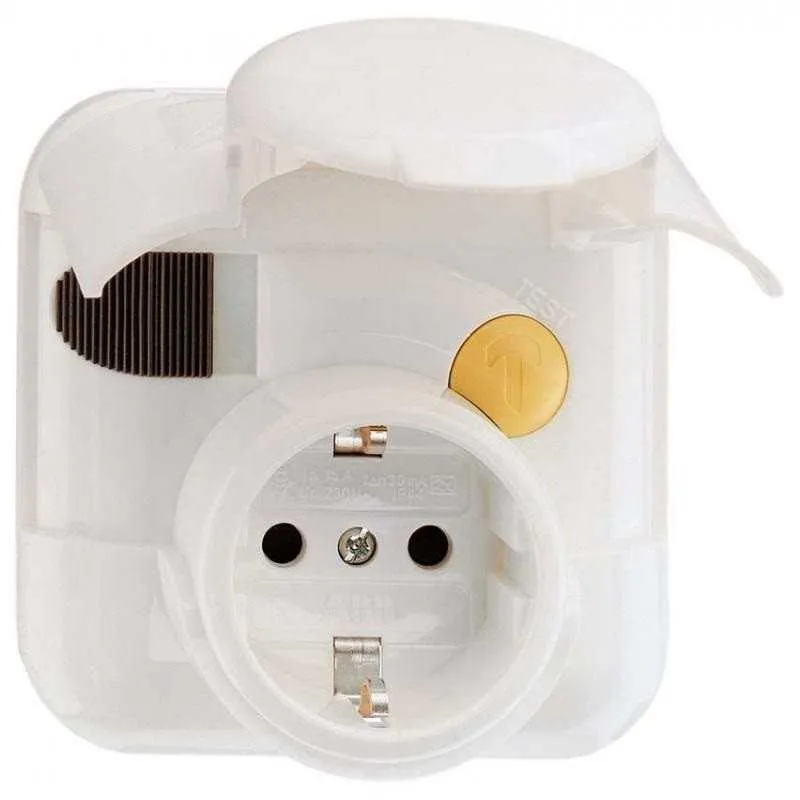

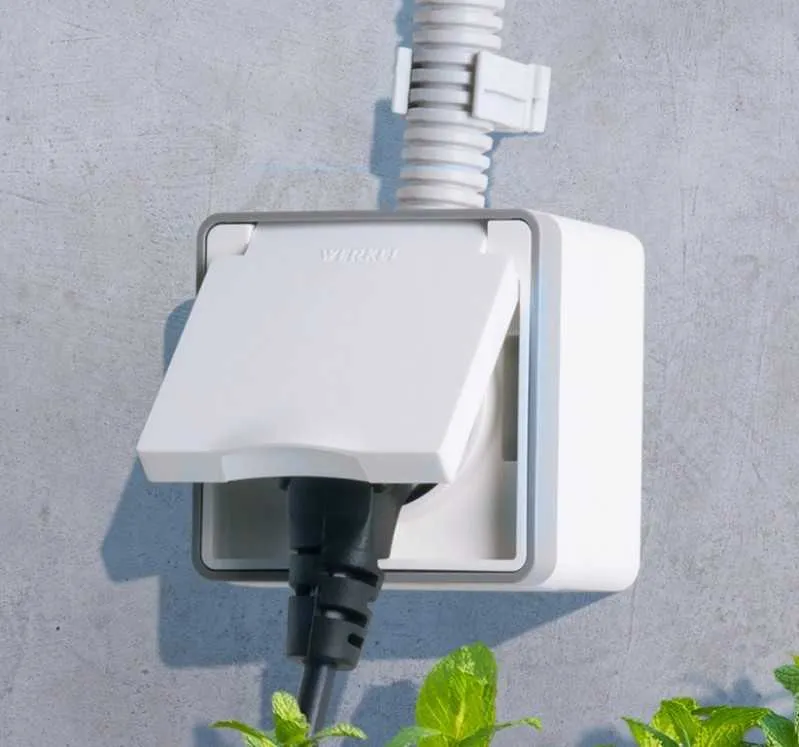

Розетки для улицы и ванной комнаты требуют повышенной защиты от влаги и загрязнений, обычно оснащается крышкой для безопасности.
Пошаговая инструкция как подключить розетку
Подключение всех видов розеток происходит практически по одной общей схеме. Первое, что необходимо сделать это отключить питание на электрощите. Обязательно убедитесь или отсутствует ток в устройстве индикатором или просто включив любой электроприбор.

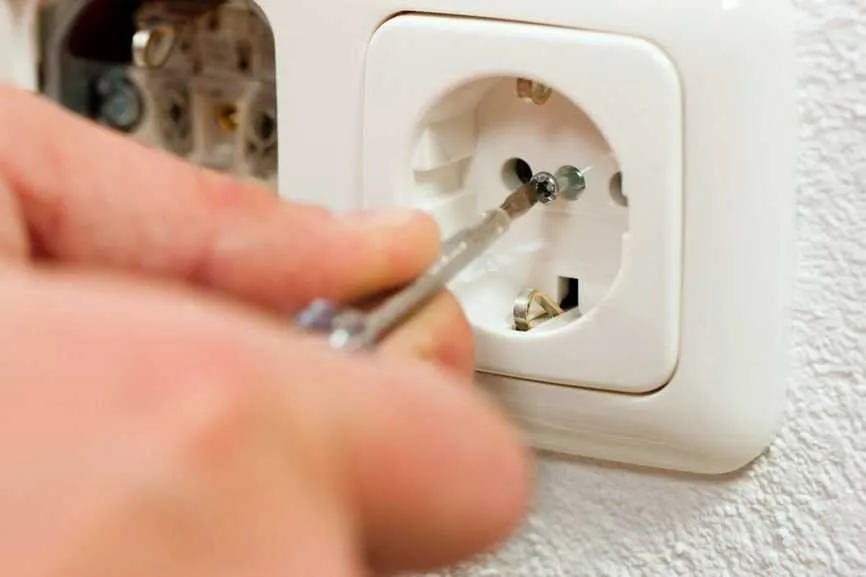

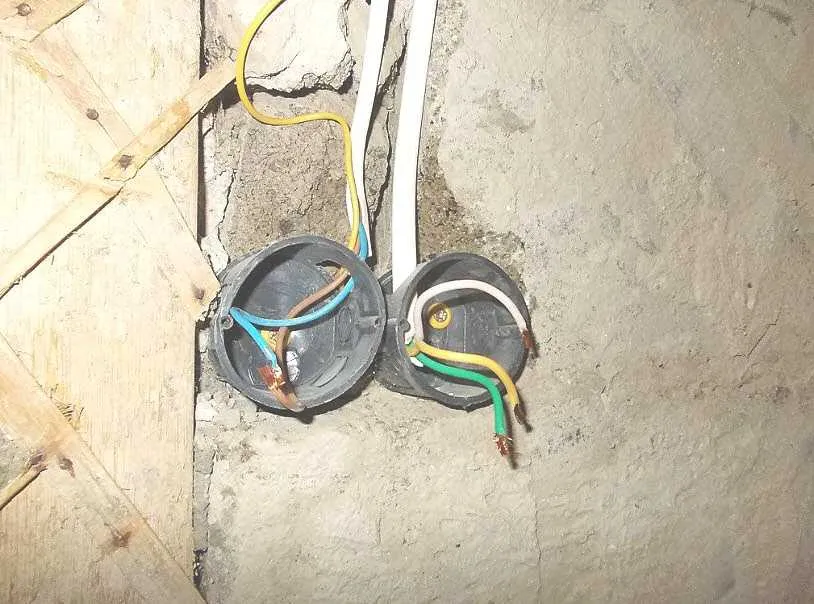

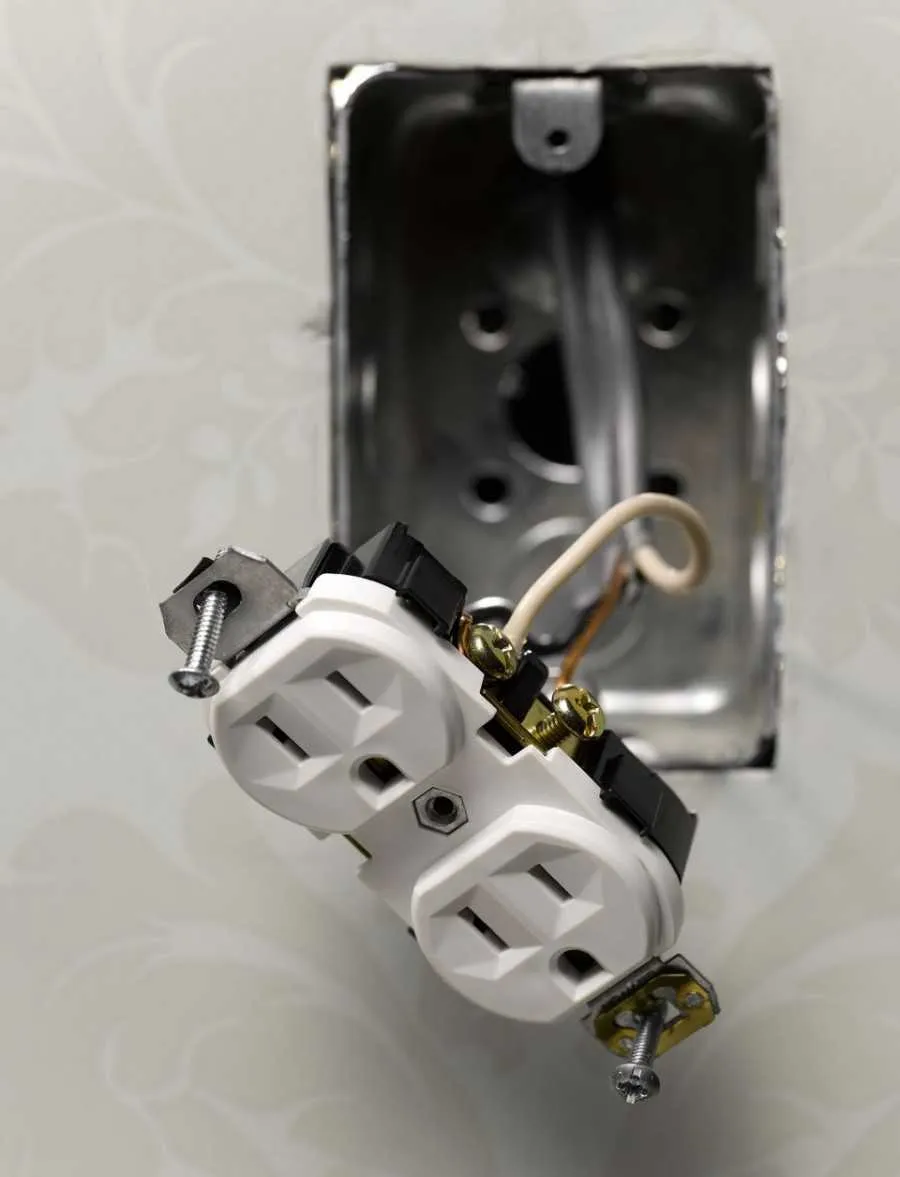

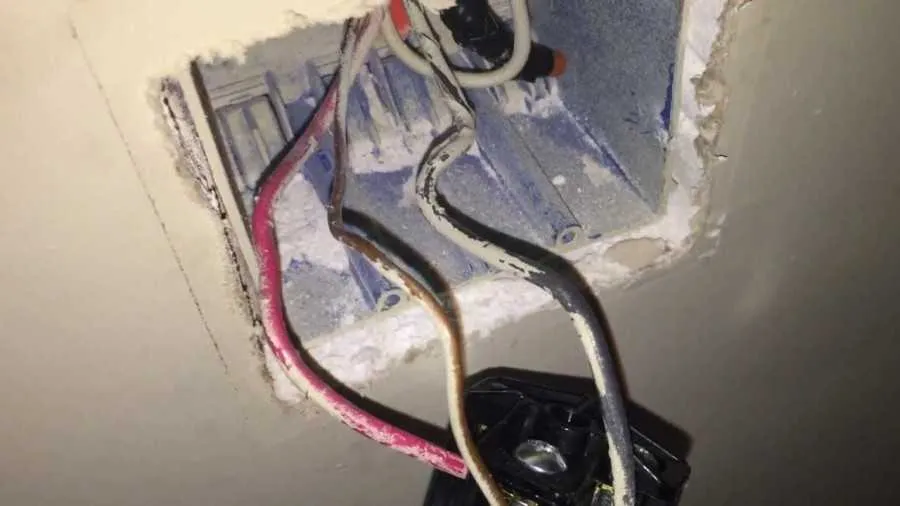

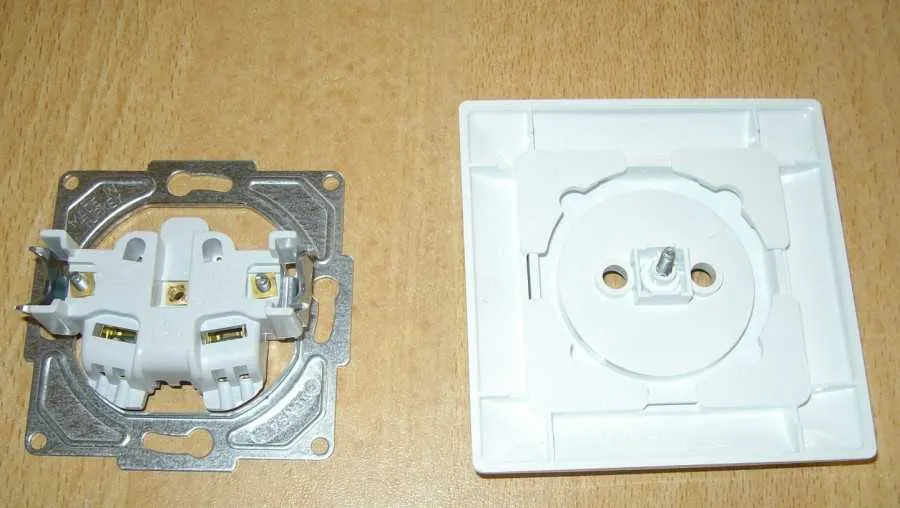

Далее можно приступать к демонтажу ненужной розетки, снимается крышка вместе с гнездом, отсоединяются провода от старой сердцевины. Подрозетник следует очистить от мусора и освободить провода, при неимении подрозетника советуем приобрести новый.

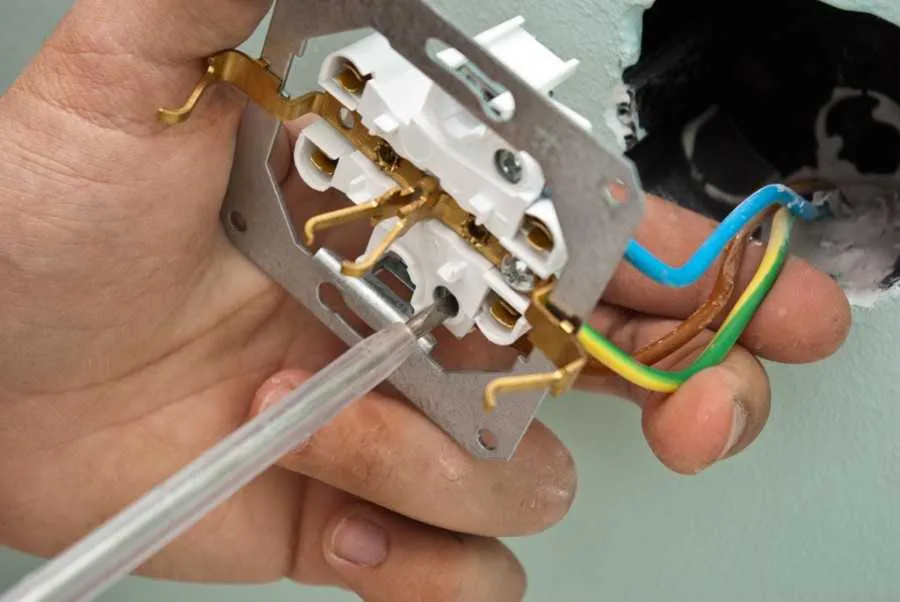

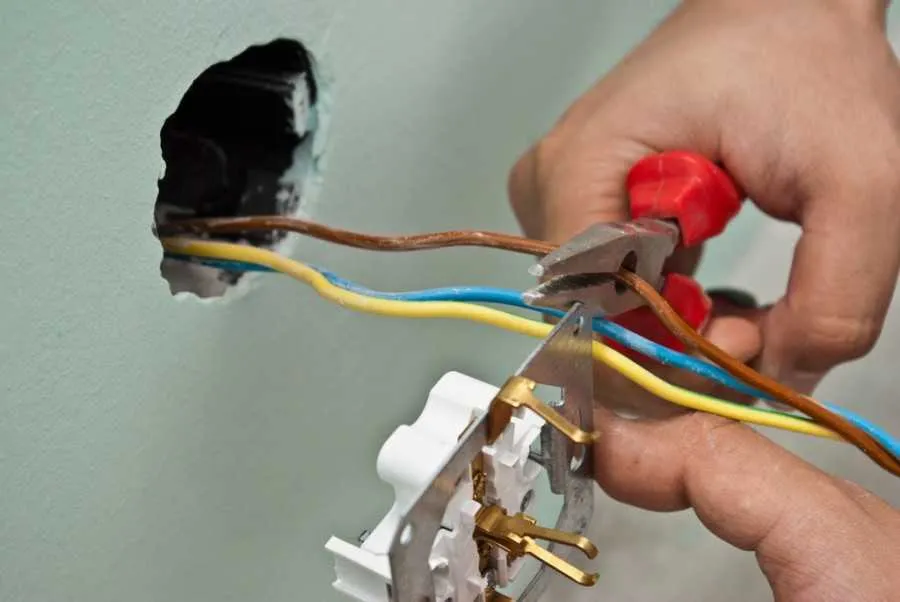

Подключение проводов к розетке своими руками дальше не составит труда, главное аккуратно подойти к процессу. Перед непосредственным подключением провода подготавливаются, оставляем примерно до 10 см кабеля, предварительно сняв защитную оплетку и зачистив концы до 2 см. Присоедините кабеля к подготовленной рабочей розетке.
Для удобства подогните провода, далее вставляется рабочая часть розетки и крепится к подрозетнику винтами или специальными скобками, важно, чтобы крепление достаточно прочно держалось.

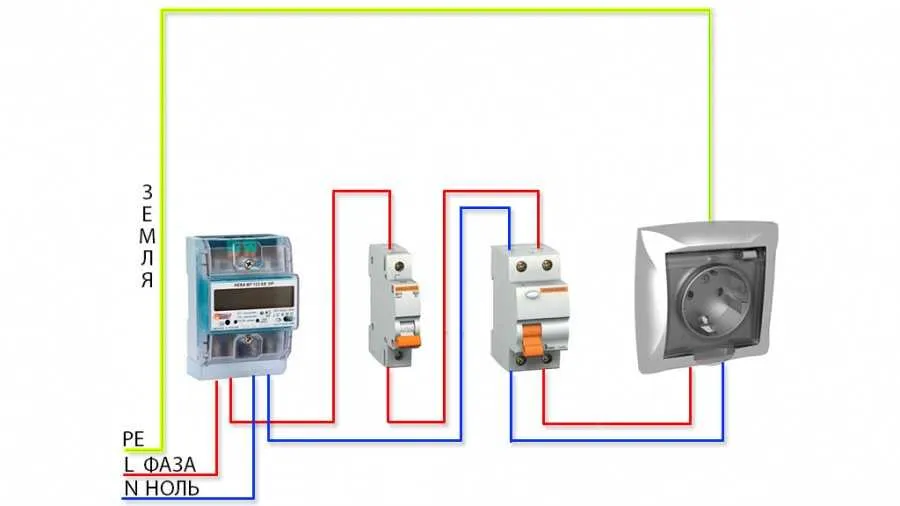

Методика установки розетки с заземлением

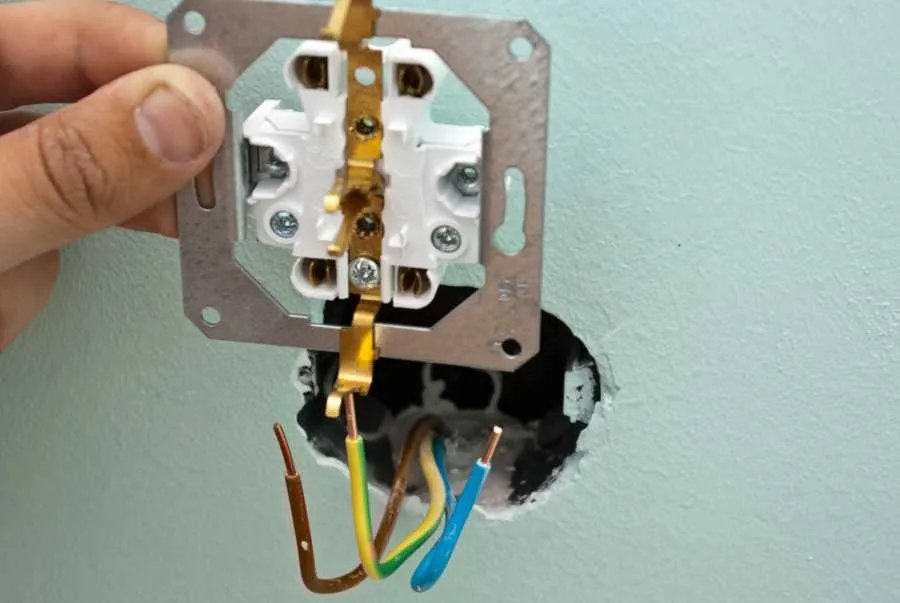

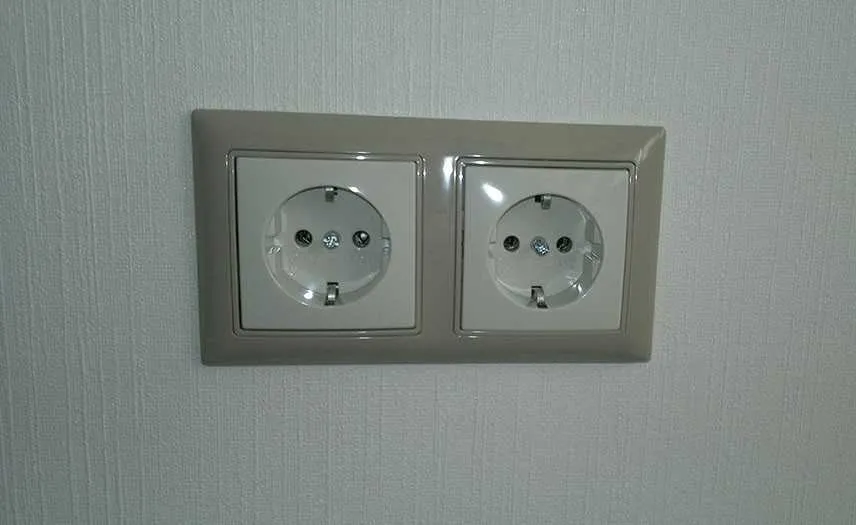

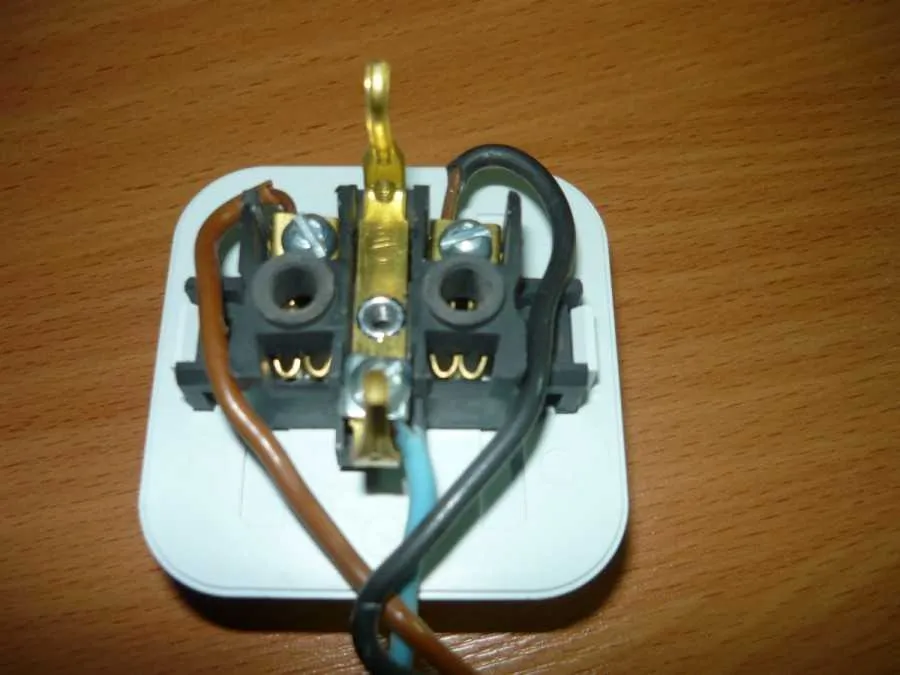

Следует отметить, что последние годы популярно подключать розетки с заземлением, потому что они более безопасны. Данный тип легко отличить внешне благодаря наличию трех металлических контактов. Конструкции также делятся на внутренний и наружный тип гнезда. Особенность каждого из них — это специальные клеммы заземления, которые и соприкасаются сначала при включении, и только после этого контакты провода(фаза и ноль) входят в само устройство.
Подключение разбивается на несколько этапов:
- отключить питание;
- отделить провода друг от друга и определить фазу, ноль и заземление поможет тестер. Как правило, они отличаются по цвету;
- «ноль» определяется к левой клемме, с противоположной, правой стороны размещается «фаза», а «земля» — в центре или снизу;
- по возможности провода изолируются, после чего можно прикручивать крышку розетки.
Подключить схемы своими руками не сложно, но прежде чем начнется подключение важно изучить все нюансы. Перед покупкой новой розетки хорошо проанализируйте какая из видов вам больше подойдет, в зависимости от того, где вы планируете её установить.

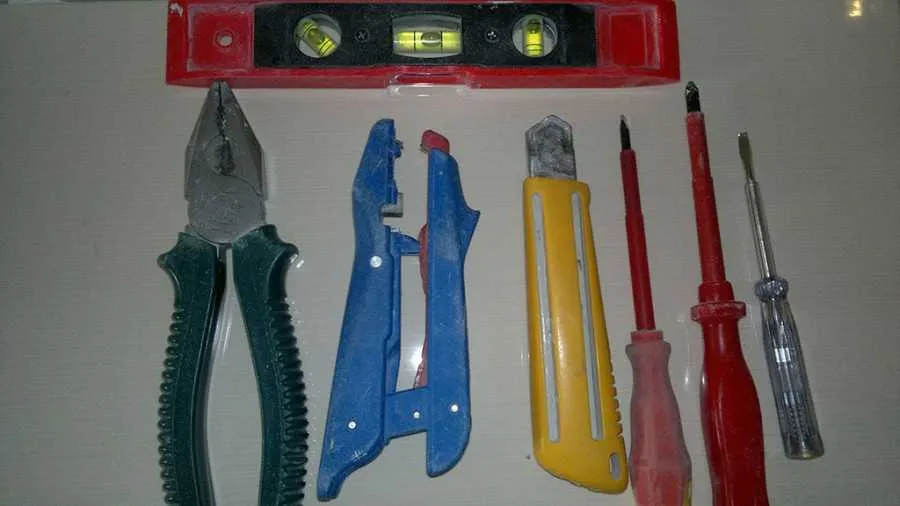

В работе вам понадобится ряд инструментов — это строительный уровень, чтобы проверить корректно ли смонтировано устройство, новая рабочая розетка, подходящие отвертки, строительный нож – изолировать концы проводов, плоскогубцы и отвертка с индикатором, чтобы проверить напряжение, также при необходимости изолента.

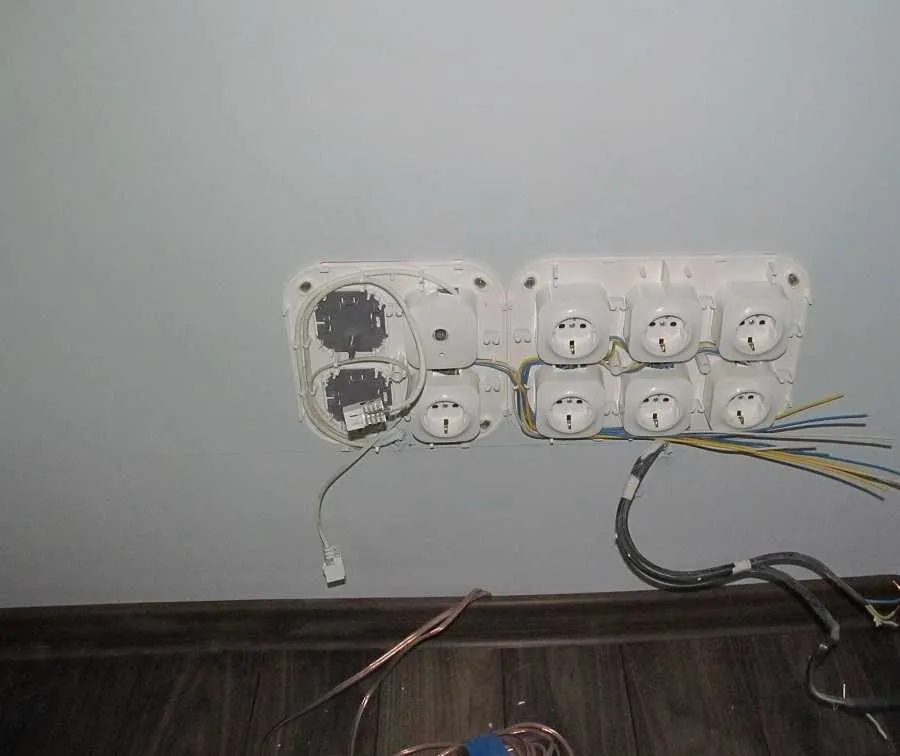

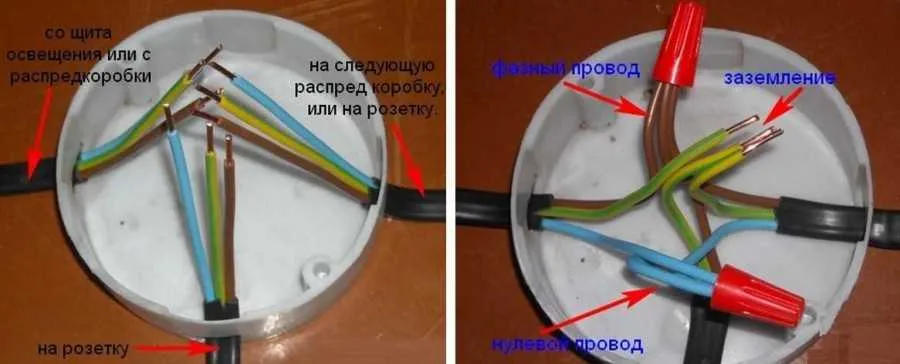

Когда всё необходимое у вас есть на руках дело останется за малым. Существует несколько вариантов схем подключения:
- Последовательное – розетки подключены на одном уровне друг за другом;
- Параллельное — когда для каждого механизма используется отдельный провод от коробки распределения. Такой способ надежнее предыдущего, благодаря чему возможно подключить мощные электрические приборы;
- Смешанный вариант. Могут быть подключены и тем и другим способом одновременно, это значительно экономит количество проводов, а в следствии и денежных средств.
Другой метод подключения розетки – цветовое различие

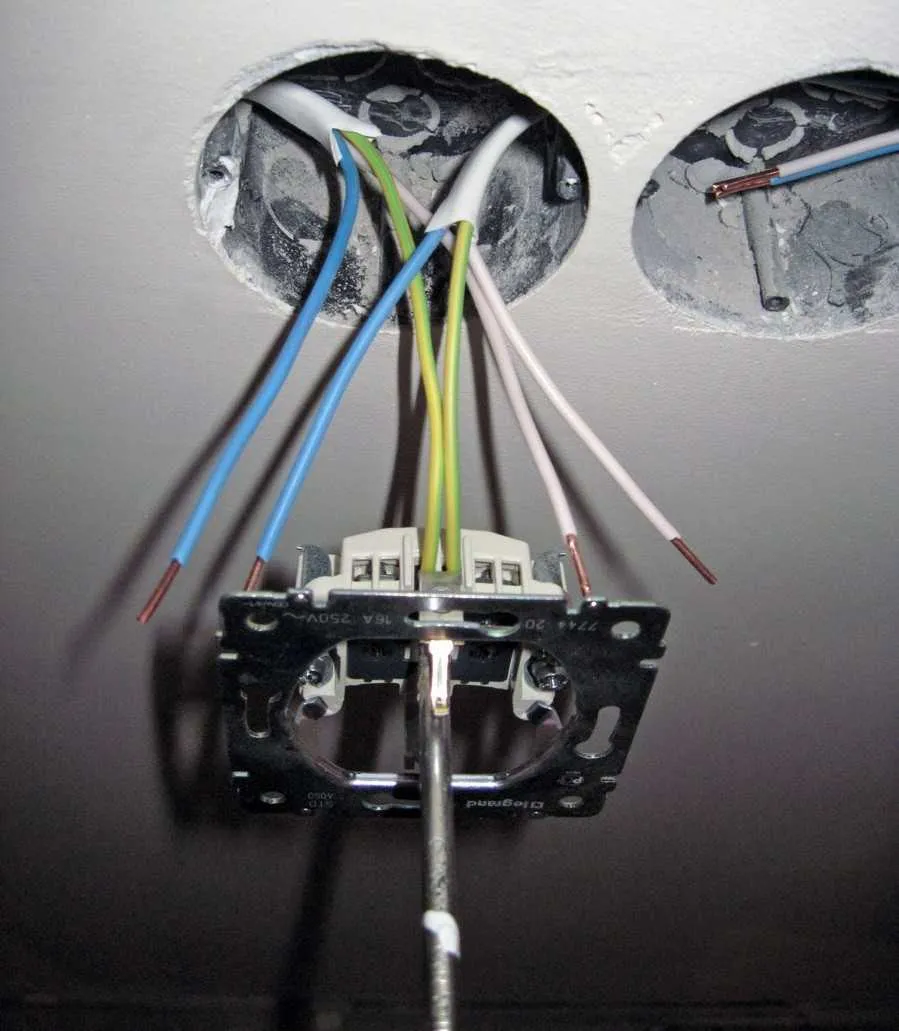

Чтобы избежать неудобства в работе, применяют метод подключения проводов по цветам.

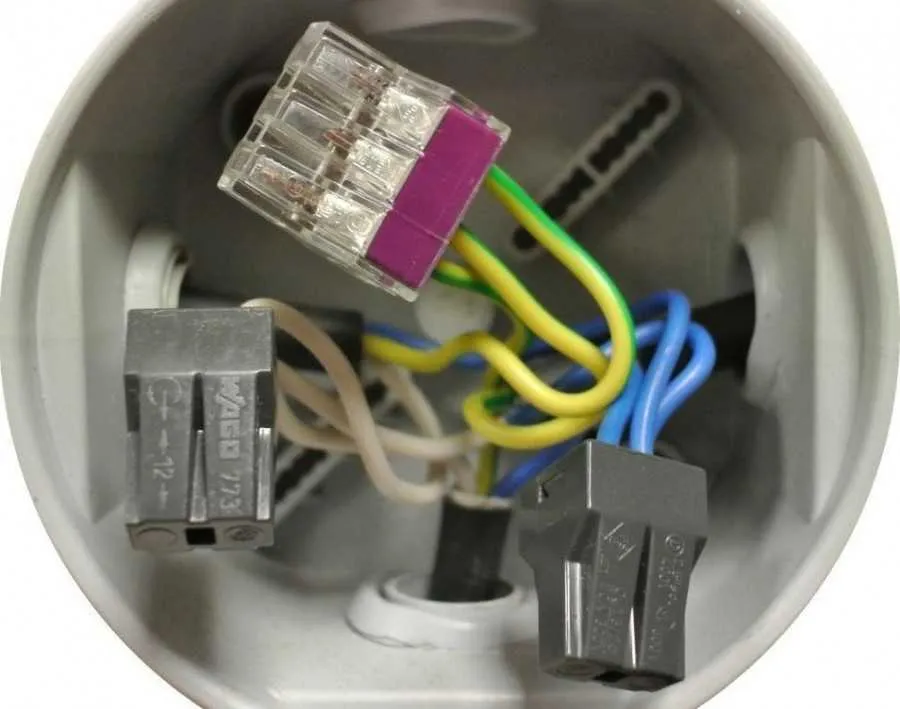

«Ноль» обычно обозначен голубовато-синим, реже черным цветом, количество оттенков у «фазы» больше, поэтому следует быть внимательными в первую очередь ищем белый, красный цвет, может быть и коричневатых оттенков, «земля» может быть окрашена в желтый или зеленый цвет либо вмещать в себе одновременно эти два цвета.

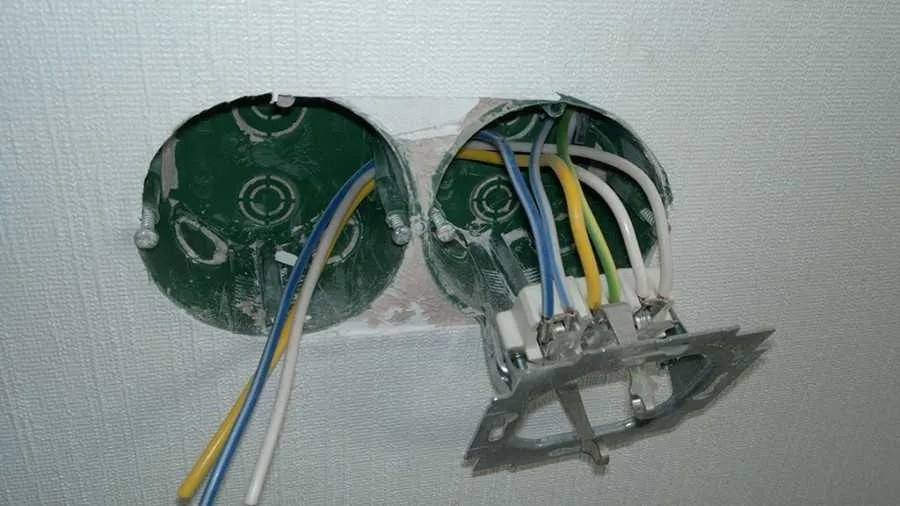

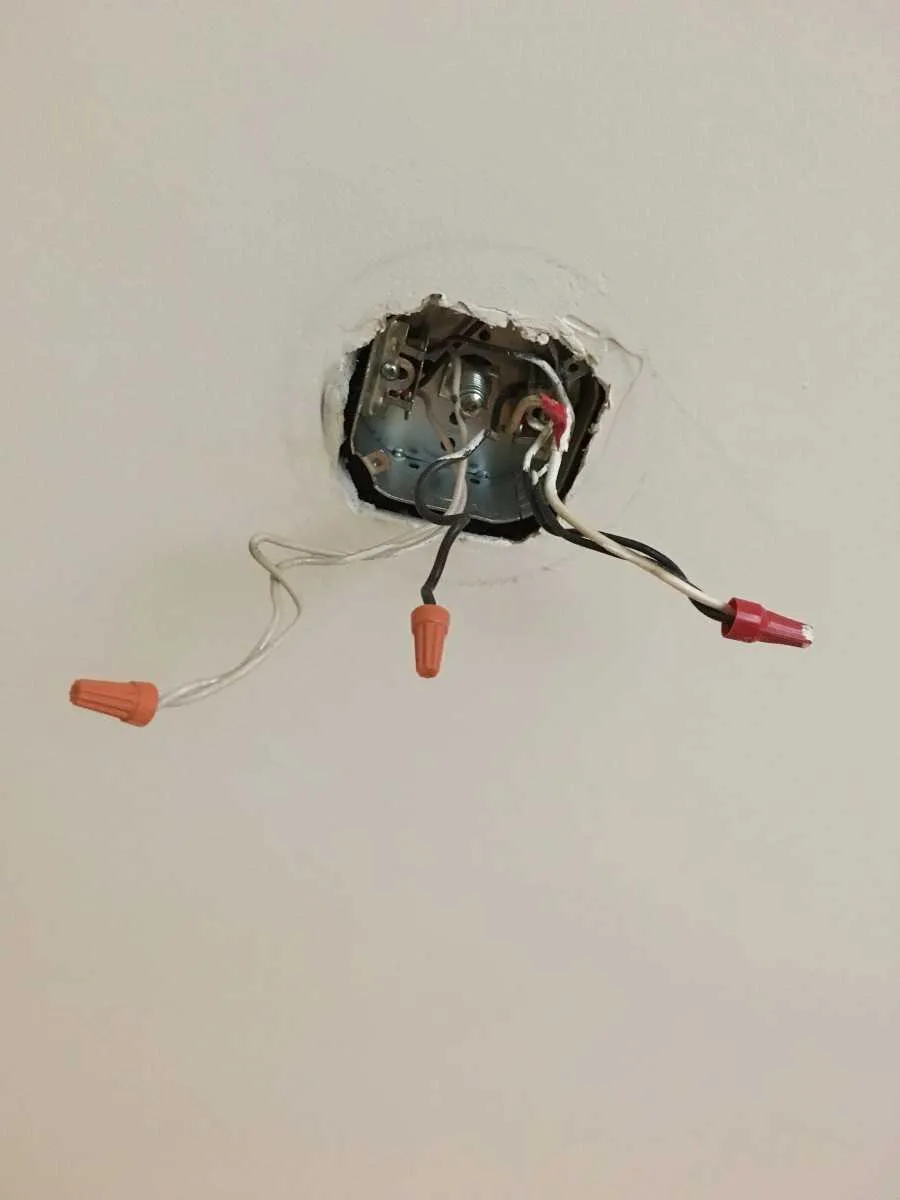

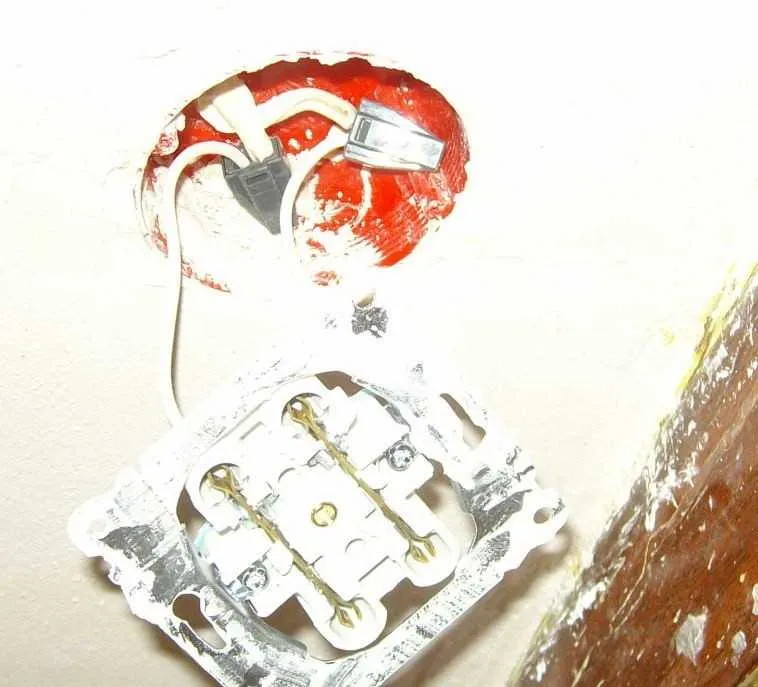

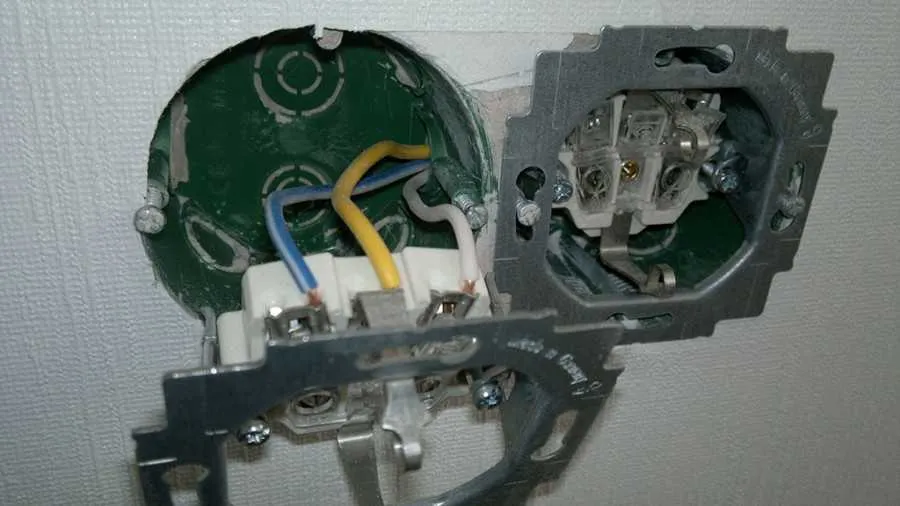

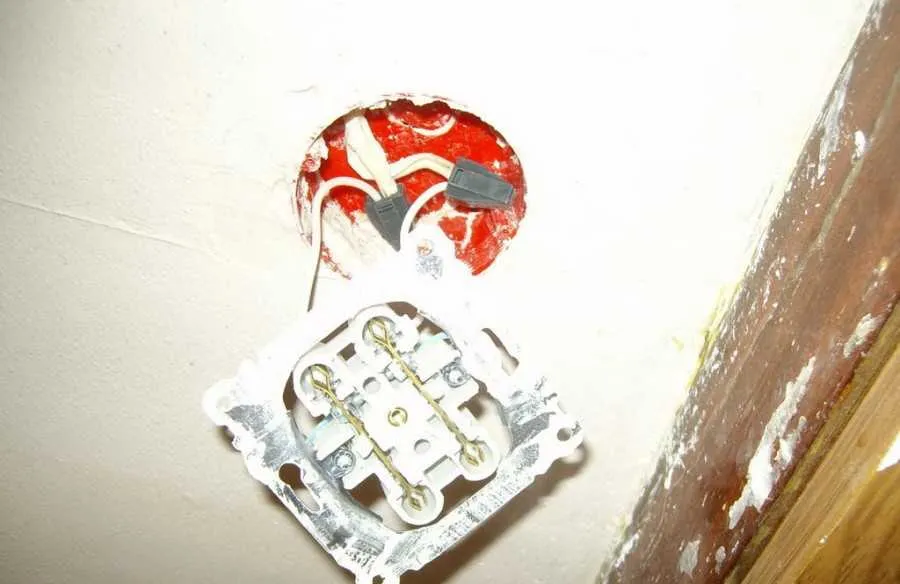

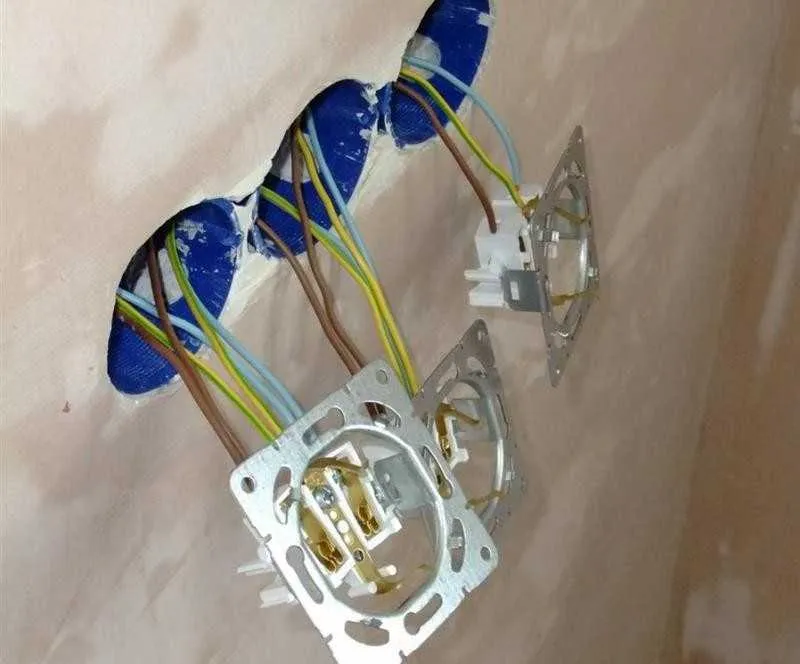

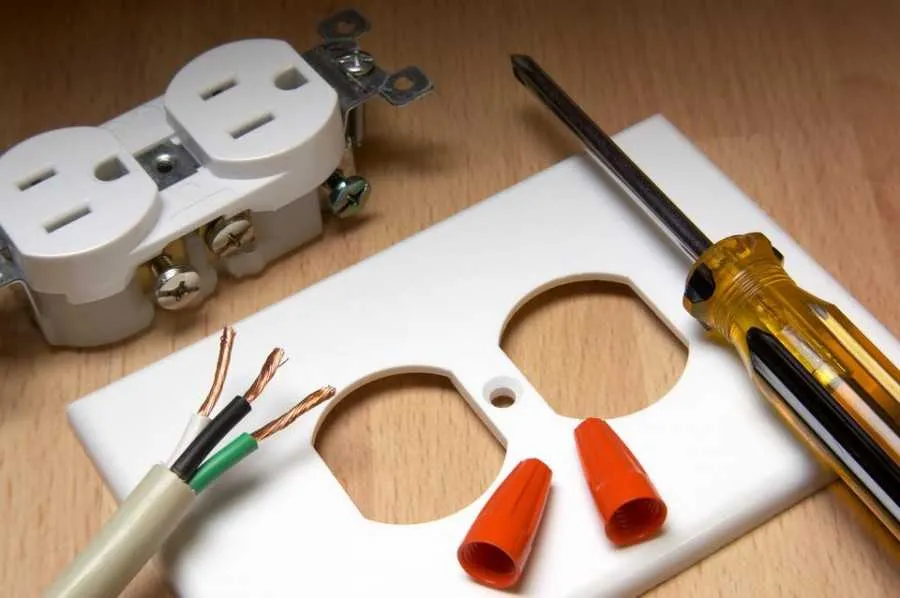

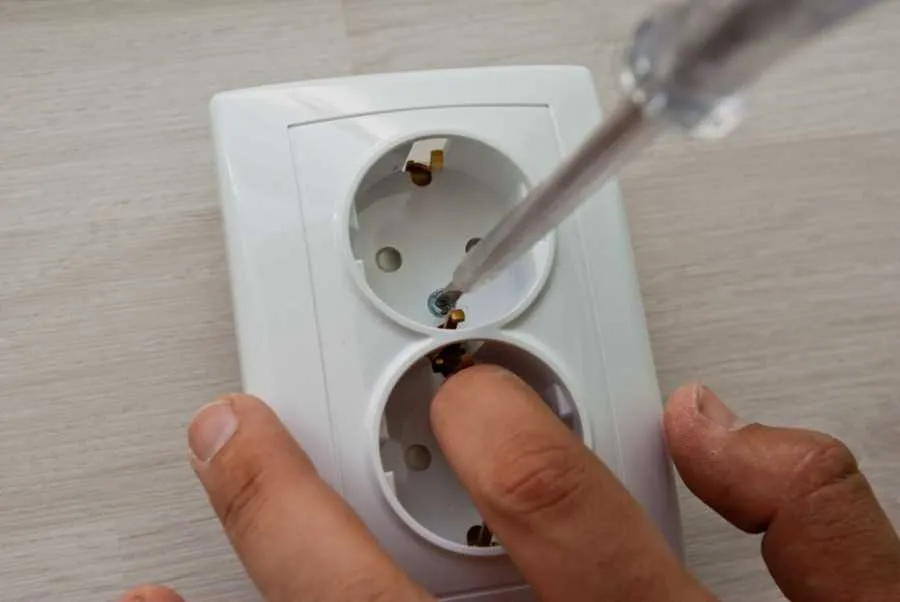

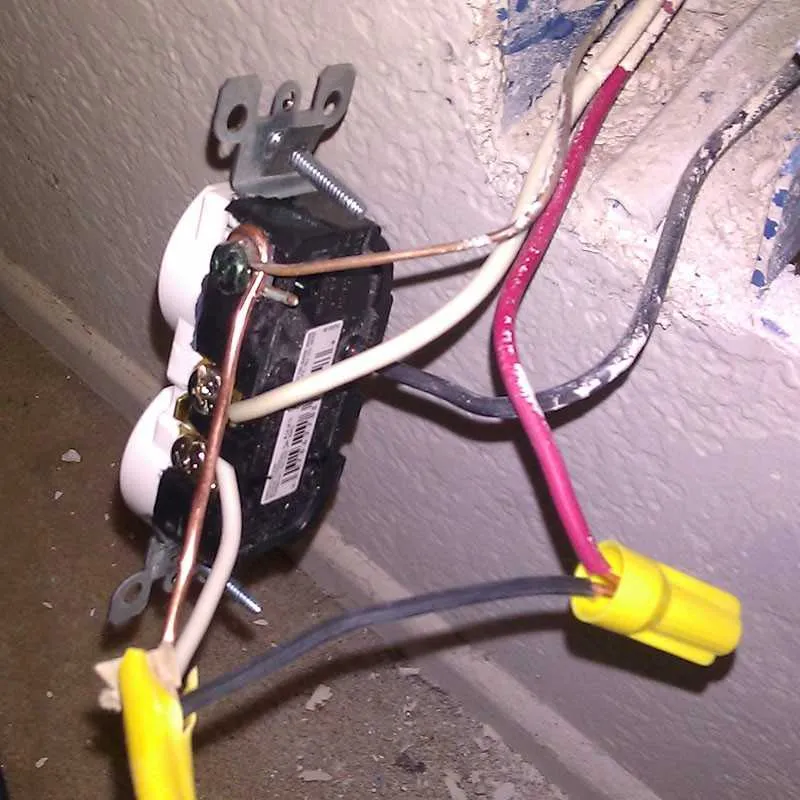

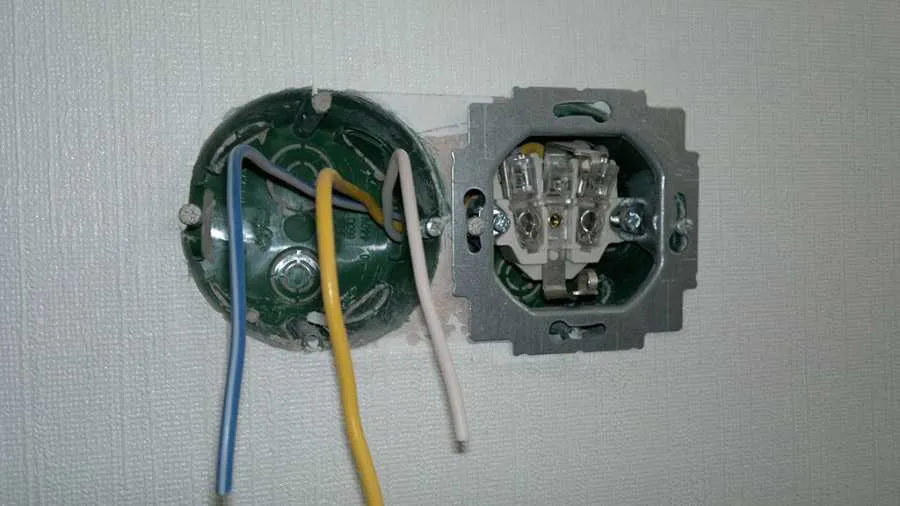

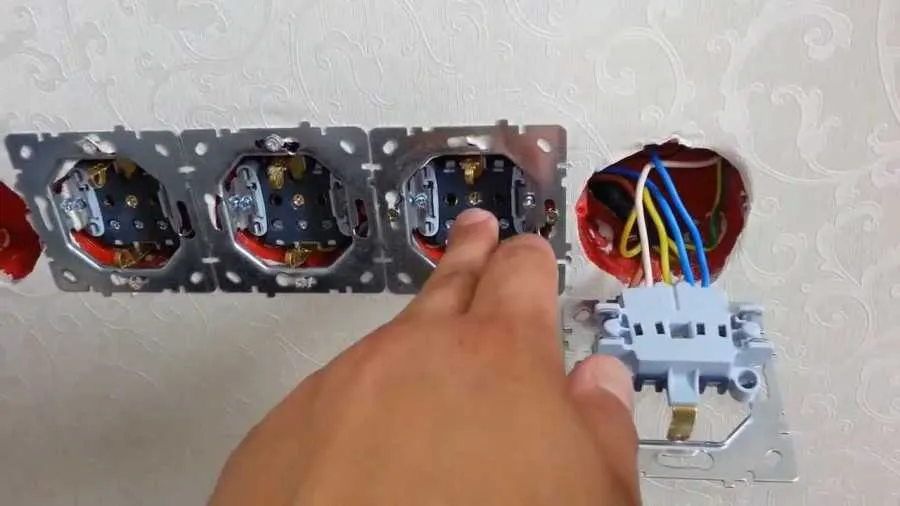

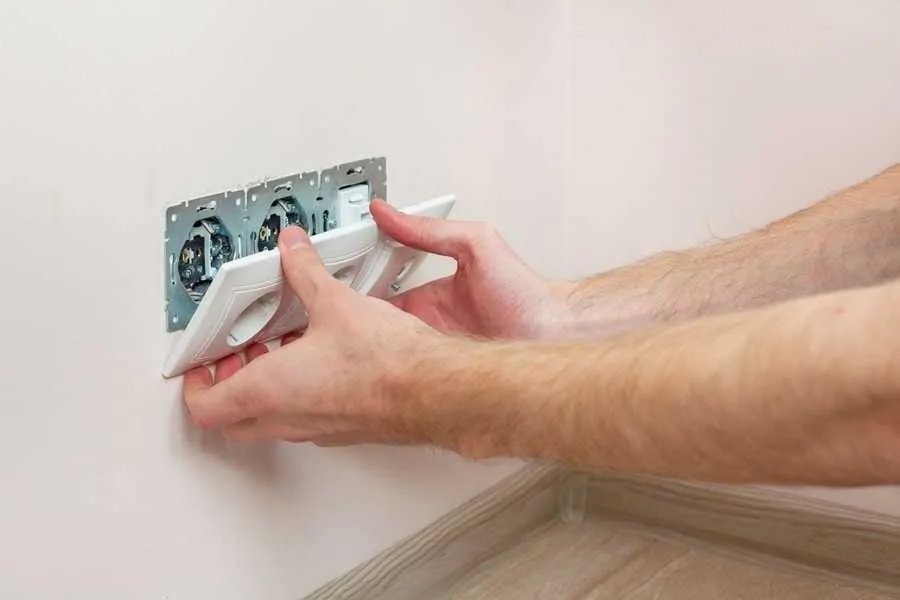

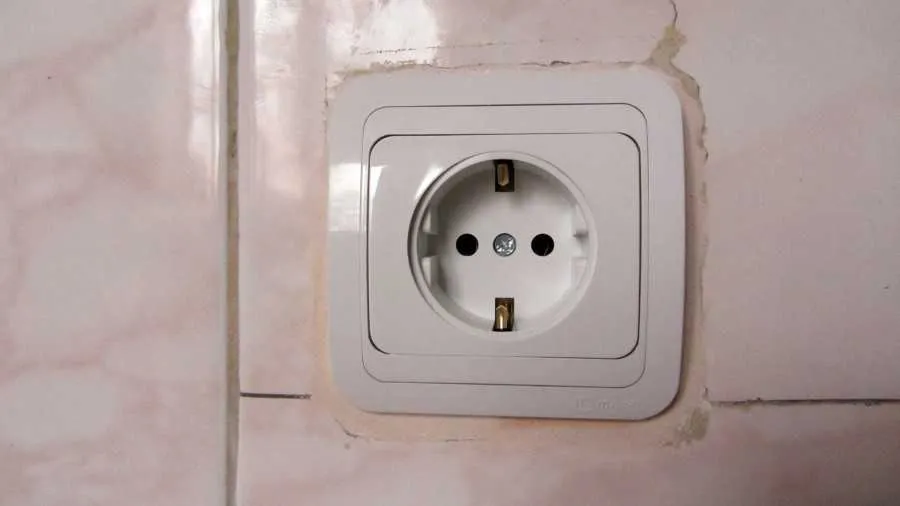

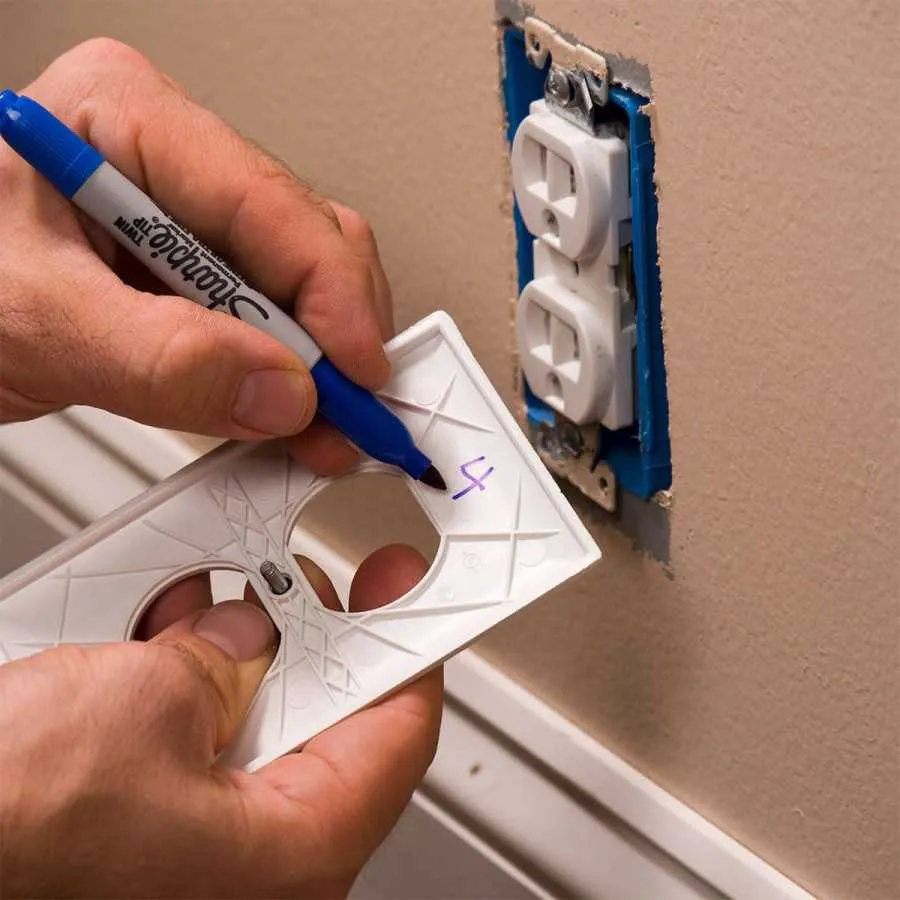

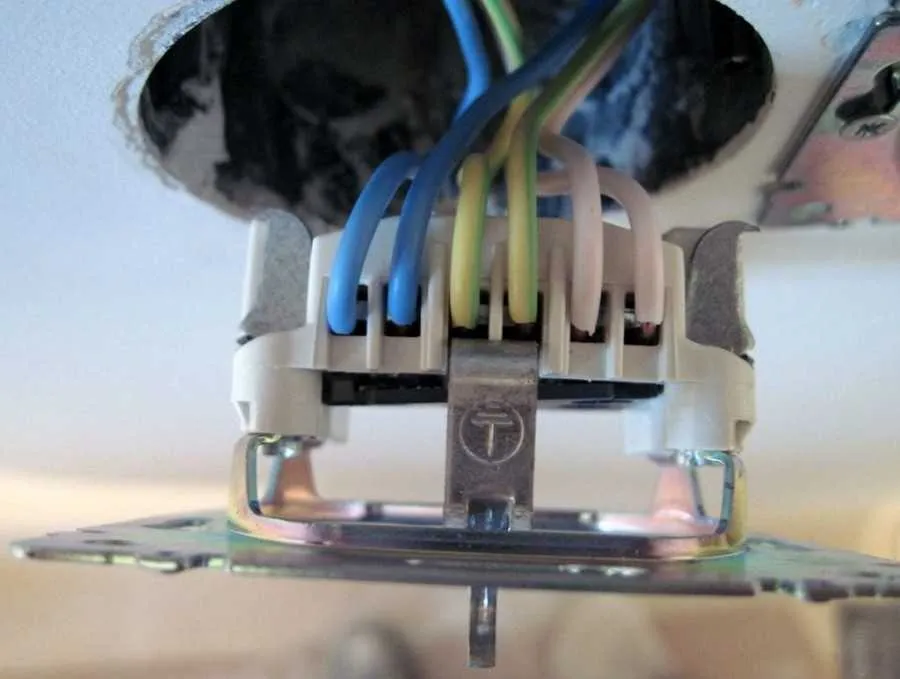

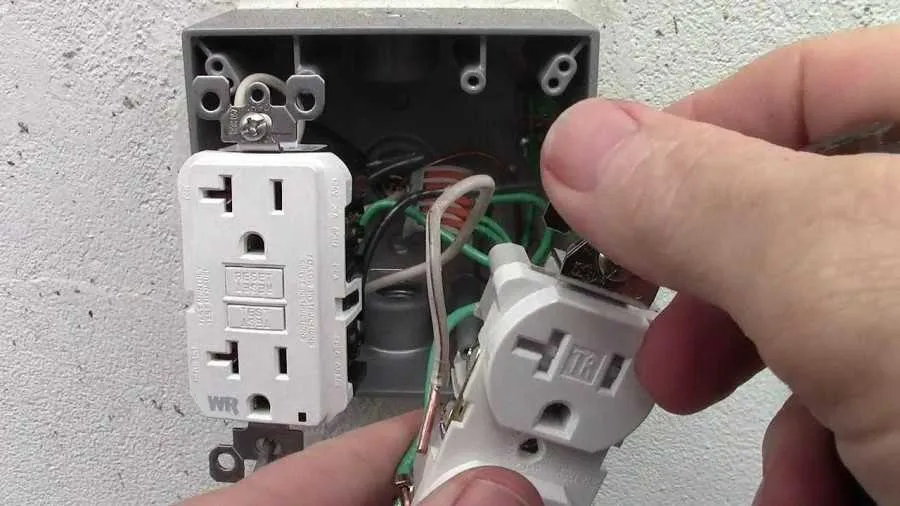

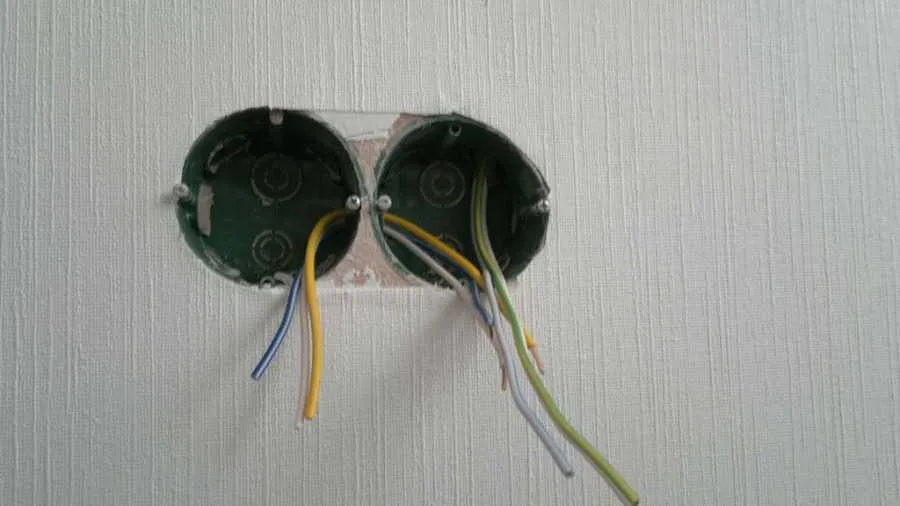

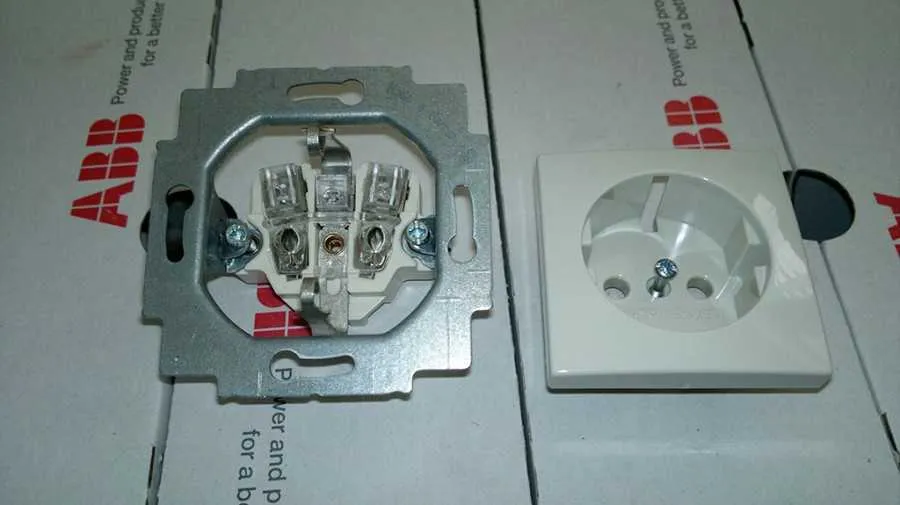

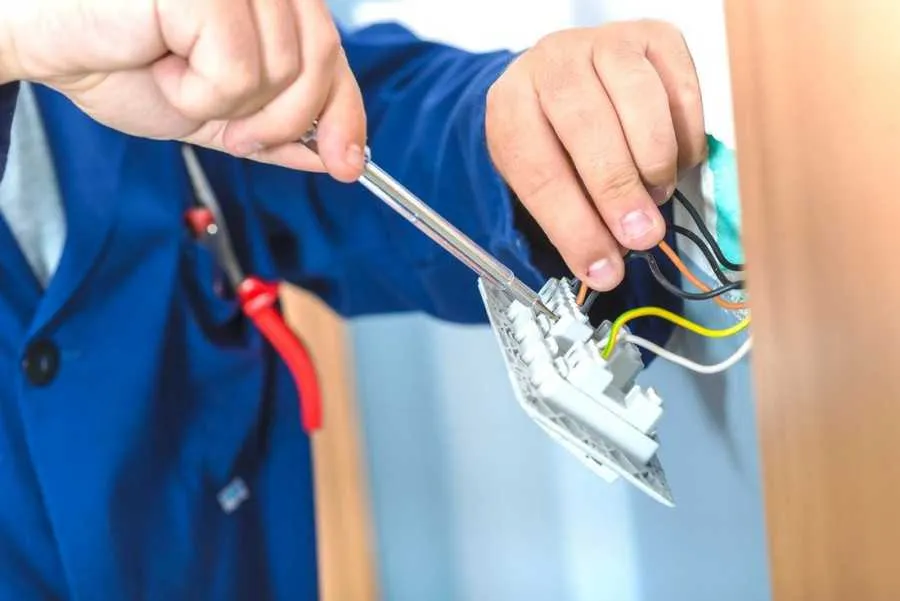

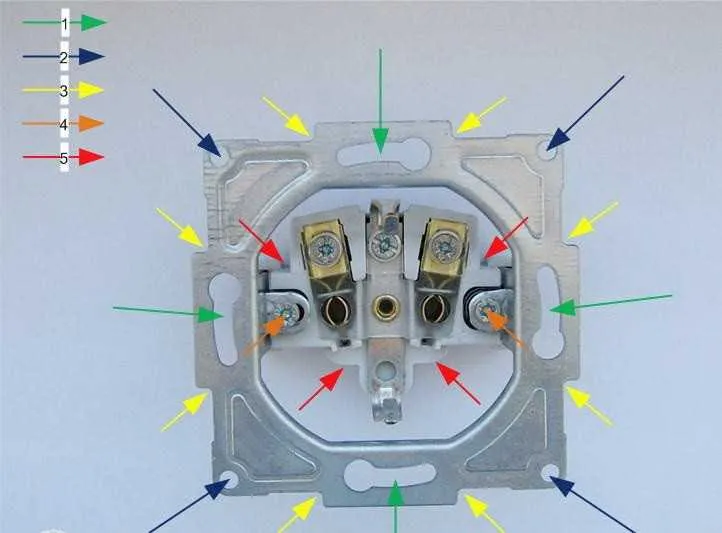

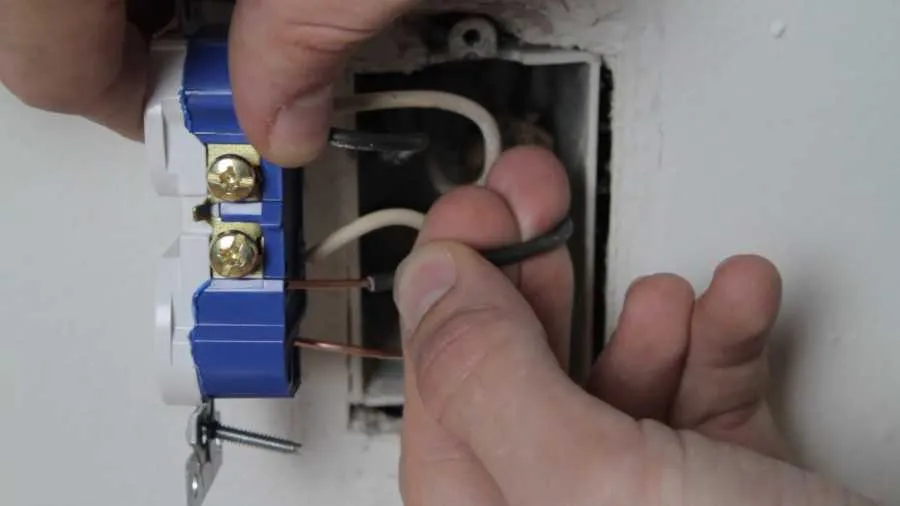

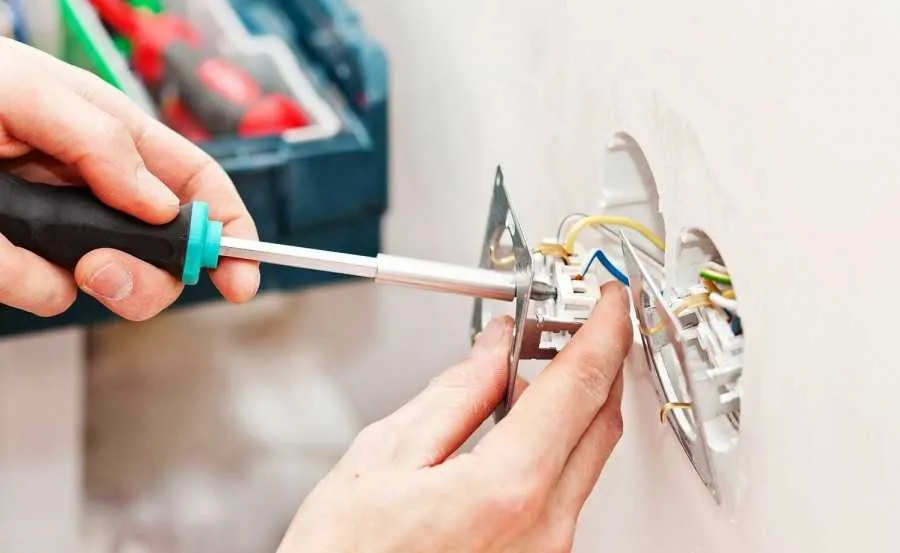

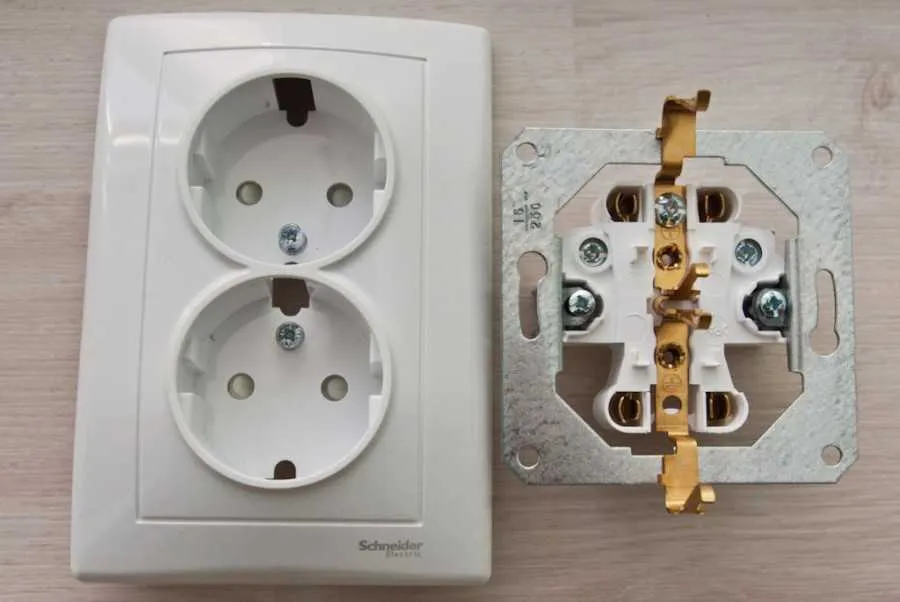

Фото процесса подключения розетки
Можно ли подключить розетку к выключателю?
Да, в большинстве случаев можно подключить розетку к выключателю, создавая так называемую «комбинированную» электрическую схему. Это может быть полезно, например, если вы хотите управлять электроприбором, подключенным к розетке, с помощью выключателя. Например, это может быть полезно для подключения настольной лампы к выключателю, чтобы можно было удобно включать и выключать свет без необходимости подходить к розетке.
Для этого следует следовать определенным шагам:
-
Отключите электричество: Убедитесь, что электричество отключено в области, где вы собираетесь проводить работы.
-
Подготовьте провода: Убедитесь, что у вас есть доступ к проводам, которые идут к выключателю и розетке. Это могут быть провода, идущие от электрической панели к выключателю, и затем от выключателя к розетке.
-
Проведите провода: Подключите провода от выключателя к розетке. Обычно это включает проведение проводов через коробки с подключениями.
-
Подключите провода: Подключите провода к соответствующим контактам на выключателе и розетке. Обычно это включает подключение провода «фазы» (обычно черного или красного цвета), провода «нуля» (обычно синего цвета) и провода «земли» (обычно зеленого или желтого/зеленого цвета).
-
Закройте коробки с подключениями: После подключения проводов закройте коробки с подключениями крышками или панелями.
-
Проверьте подключение: Перед включением электричества тщательно проверьте ваше подключение, чтобы убедиться, что все провода подключены правильно и безопасно.
-
Включите электричество и проверьте работу: После проверки подключения и убедившись в его правильности, можно включить электричество и проверить, что выключатель действительно управляет розеткой.
Однако важно понимать, что выполнение электромонтажных работ требует знаний и навыков, чтобы обеспечить безопасность и правильное функционирование электрической системы. Если вы не уверены в своих способностях или опыте, рекомендуется обратиться к лицензированному электрику для выполнения подобных работ.
