Эффективность теплоотдачи — как лучше подключить радиаторы отопления

Способы подключения радиаторов отопления

Комфорт, комфорт и еще раз комфорт. Эта мысль все время сопровождает нас, когда дело касается проживания в доме. Согласитесь — кто не хочет, чтобы в доме всегда было уютно и комфортно? Таких не найдется. А теперь второй вопрос — от чего зависит качество проживания? Критериев много, но один нас интересует в первую очередь — это тепло в доме. Оно обеспечивается грамотно созданной системой отопления, где немаловажную роль играет подключение радиаторов.

Именно об этом и пойдет разговор дальше. В первую очередь определимся, какие виды отопления сегодня используются. Их два:

Чем же они отличаются друг от друга? Количеством контуров, а, соответственно, и объемом используемых материалов.

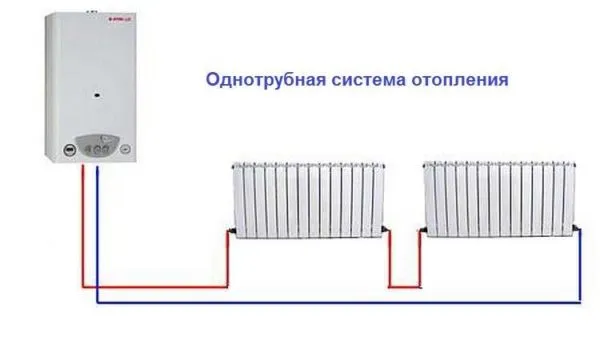

Однотрубная схема

По сути, это кольцо из труб, где центром является отопительный котел. Это самая простая схема разводки, которую лучше всего использовать в одноэтажных строениях, где применяется система с естественной циркуляцией теплоносителя. Или в многоэтажных зданиях с принудительной циркуляцией.

Скажем прямо — эта схема не самая лучшая, хотя очень экономичная в плане затрачиваемых для ее сооружения материалов. Но у нее есть один большой недостаток — невозможность регулировать подачу тепла. Устанавливать в такую схему какие-то контролирующие проборы проблематично. Поэтому в домах, где смонтирована именно однотрубная схема развязки, показатель тепловой отдачи равен проектируемой. Вот почему так важно правильно рассчитать данный показатель.

Внимание! Однотрубное отопление допускает лишь последовательное подключение радиаторов. То есть теплоноситель проходит все радиаторы один за другим, отдавая тепло. И чем дальше прибор расположен в цепи, тем меньше тепла ему достается.

Вариант №3. Нижнее или седельное подключение

Из всех вариантов седельное подключение радиаторов отопления самое малоэффективное. Потери составляют примерно 12-14%. Но данный вариант самый незаметный — трубы обычно укладываются по полу или под ним и такой способ наиболее оптимальный с точки зрения эстетики. А чтобы потери не влияли на температуру в помещении, можно радиатор взять чуть более мощный чем требуется.

Седельное подключение радиаторов отопления

В системах с естественной циркуляцией такой тип подключения делать не стоит, а вот при наличии насоса работает она неплохо. В некоторых случаях даже не хуже бокового. Просто при какой-то скорости движения теплоносителя возникают вихревые потоки, вся поверхность разогревается, повышается теплоотдача. Данные явления пока не изучены до конца, потому спрогнозировать поведение теплоносителя пока невозможно.

Схемы подключения радиаторов отопления: как правильно подключить батарею

От правильности подобранной схемы подключения радиаторов отопления в конкретном доме или помещении напрямую зависит ее эффективность. Хорошо, когда расход топлива минимальный, а в жилище тепло в самые холодные дни. Правильное подключение батарей способно обеспечить во всех комнатах комфортную температуру в любое время года.

Что нужно для эффективной работы батарей

Эффективная система отопления способна сэкономить средства на оплату топлива. Поэтому, занимаясь ее проектированием, следует взвешенно принимать решения. Ведь иногда совет соседа по даче или знакомого, рекомендующего такую систему как у него, совсем не подходит.

Бывает, что нет времени самому заниматься этими вопросами. В таком случае лучше обратиться к профессионалам, работающим в этой сфере от 5-ти лет и имеющим благодарные отзывы.

Правильное подключение гарантированно обеспечит комфортное проживание в доме всех членов семьи. Ведь при выборе схемы учитывать нужно ряд особенностей своего жилища

Решив самостоятельно заниматься подключением радиаторов отопления, нужно учитывать, что на их эффективность прямое влияние оказывают следующие показатели:

  • размер и тепловая мощность отопительных приборов;
  • место их расположения в комнате;
  • способ подключения.

Выбор отопительных приборов поражает воображение неискушенного потребителя. Среди предложений настенные батареи из различных материалов, напольные и плинтусные конвекторы. Все они имеют различную форму, размер, уровень теплоотдачи, тип подключения. Эти характеристики нужно учитывать при монтаже отопительных приборов в систему.

Среди моделей отопительных приборов, представленных на рынке, лучше выбирать, ориентируясь на материал и тепловую мощность, указанную производителем

Для каждого помещения количество радиаторов и их размер будет отличаться. Все зависит от площади комнаты, уровня утепления внешних стен здания, схемы подключения, тепловой мощности, указанной производителем в паспорте изделия.

Места расположения батарей – под окном, между окнами, расположенными на довольно длинном расстоянии друг от друга, вдоль глухой стены или в углу комнаты, в прихожей, кладовой, ванной, в подъездах многоквартирных домов.

В зависимости от места и способа монтажа отопительного прибора, будут разные теплопотери. Самый неудачный вариант – радиатор полностью закрытый экраном

Между стеной и отопительным прибором рекомендуется установить теплоотражающий экран. Его можно изготовить своими руками, использовав для этого один из материалов, отражающих тепло – пенофол, изоспан или другой фольгированный аналог. Также, следует придерживаться таких основных правил монтажа батареи под окном:

  • все радиаторы в одной комнате располагаются на одном уровне;
  • ребра конвекторов в вертикальном положении;
  • центр отопительного оборудования совпадает с центром окна или находится на 2 см правее (левее);
  • длина батареи не менее 75% от длины самого окна;

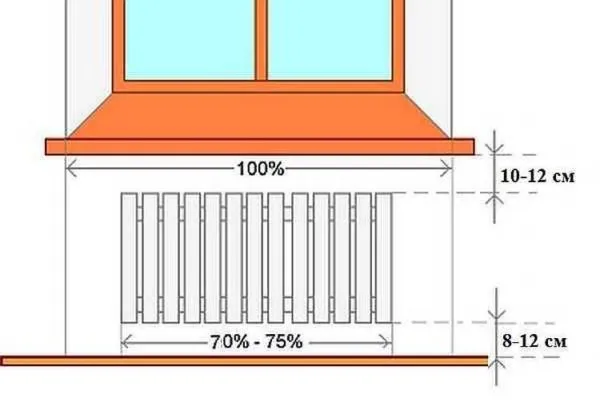

  • расстояние до подоконника не менее 5 см, до пола – не меньше, чем 6 см. Оптимальное расстояние – 10-12 см.

От правильного подключения радиаторов к системе отопления в доме зависит уровень теплоотдачи приборов и потери тепла.

Выдержав основные нормы по размещению радиаторов, можно максимально предотвратить проникновение холода в помещение через окно

Бывает, что хозяин жилища руководствуется советами товарища, но результат получается совсем не такой, как ожидалось. Все сделано как у него, да только батареи не хотят греть. Значит выбранная схема подключения не подошла конкретно для этого дома, не были учтены площадь помещений, тепловая мощность отопительных приборов или были допущены досадные ошибки при монтаже.

Особенности схем подключения

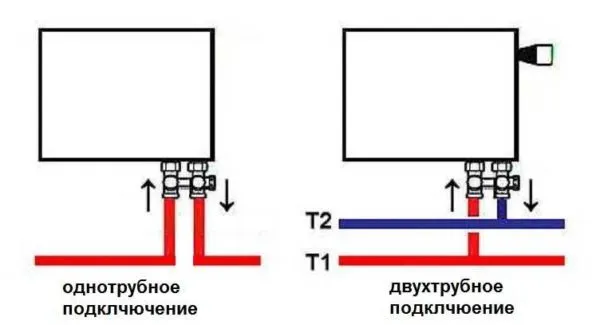

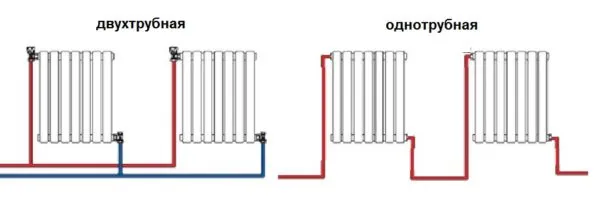

Существует принципиальное отличие в схемах подключения отопительных приборов в зависимости от типа разводки труб. Она бывает однотрубная и двухтрубная. Каждый из этих типов подразделяется на систему с горизонтальными магистралями или вертикальными стояками.

В зависимости от выбранного типа разводки будет отличаться вариант подключения батарей. Для однотрубной и двухтрубной систем возможно использовать боковое, нижнее, диагональное подключение отопительных приборов. Основная задача – выбрать оптимальный вариант, который сможет удовлетворить потребности конкретного жилища в необходимом количестве тепла.

Эти два типа разводки относятся к тройниковой системе подсоединения труб. Кроме нее выделяют коллекторные схемы. Их еще называют лучевой разводкой. Ее основная особенность заключается в прокладывании трубопровода по отдельности к каждому отопительному прибору. Недостаток – трубы проходят напрямую через помещения всего этажа и их потребуется достаточно много. Это повлияет на стоимость системы. Существенный плюс – они монтируются чаще всего в пол, не влияя на дизайн помещения.

Коллекторная или лучевая схема подключения радиаторов не нарушает общую концепцию дизайна помещения, а также используется для устройства системы «теплый пол»

Такой вариант, существенно увеличивающий расход труб, последнее время активно применяется при проектировании отопительных схем. Коллекторное соединение приборов отопления используется в системе «теплый пол». В зависимости от типа проекта она может служить как дополнительный источник отопления или основной.

Особенности однотрубной системы

Вид отопления, в котором все батареи подсоединяются в один трубопровод, называют однотрубным. Нагретый и остывший теплоноситель движется по одной трубе, поочередно поступая во все приборы. Важно для нее правильно подобрать диаметр, иначе труба не справится со своими обязанностями и эффекта от такого отопления не будет.

У однотрубной системы есть свои недостатки и достоинства. Многие начинающие мастера считают, что выбрав этот тип разводки, можно здорово сэкономить на монтаже отопительных приборов и труб. Но это заблуждение. Ведь для качественной работы системы потребуется правильно все подключить, учитывая массу нюансов. В противном случае в комнатах будет холодно.

Однотрубная система действительно способна экономить средства при использовании подающего вертикального стояка. Это актуально для 5-этажек, где выгодно монтировать одну трубу, чтобы уменьшить расход материалов. При таком варианте нагретая вода поступает по главному стояку вверх, распределяясь далее по остальным стоякам. Поочередно теплоноситель заходит в отопительные приборы каждого этажа, начиная с самого верхнего.

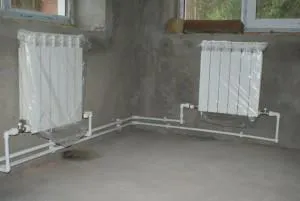

При однотрубной системе циркуляции теплоносителя теплая вода заходит в радиатор и возвращается обратно в одну и ту же трубу. Поэтому площадь последнего прибора должна быть больше

Чем ниже вода опускается, следуя по стояку, тем меньше становится ее температура. Эта проблема решается путем увеличения площади радиаторов на нижних этажах. Радиаторы однотрубной системы желательно оборудовать байпасами. Это даст возможность без проблем демонтировать отопительный прибор, например, для ремонта, не нарушая работоспособность всей системы.

В однотрубной системе горизонтальной разводки можно использовать попутное или тупиковое движение теплоносителя. Она хорошо работает для трубопроводов с общей протяженностью до 30 м. Оптимальное количество подсоединенных отопительных приборов в этом случае – 4-5 шт.

Двухтрубная разводка: основные отличия

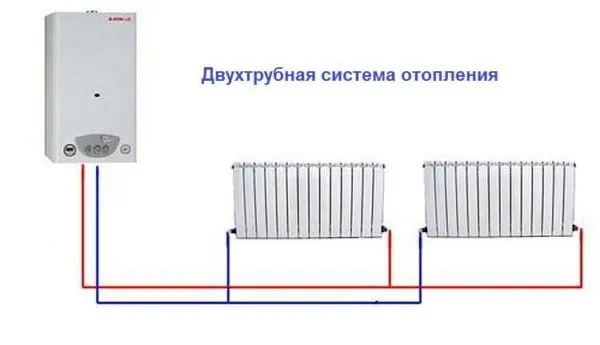

Двухтрубная разводка предполагает использование 2 трубопроводов: один для прохождения нагретого теплоносителя (подача), второй – для остывшего, направляющегося обратно в нагревательный бак (обратка). В результате каждая батарея принимает воду примерно одинаковой температуры, что позволяет равномерно прогревать все комнаты.

Использование разводки из двух труб считается наиболее желательным. При таком присоединении отопительных приборов происходят наименьшие потери тепла. Циркуляция воды может быть попутной и тупиковой.

Эта система обслуживания радиаторов характеризуется удобной регулировкой их тепловой производительности.

Выбирая двухтрубную схему подключения батарей с принудительной циркуляцией, нужно обязательно установить клапан для выпуска воздуха

Многие мастера, самостоятельно монтирующие систему отопления своего дома, отзываются о двухтрубке неодобрительно. Основной аргумент – большой расход труб, что существенно удорожает проект.

При детальном рассмотрении этого утверждения выясняется, что при правильном подключении приборов и использовании оптимальных диаметров труб в частном доме система обойдется не намного дороже однотрубной. Ведь для устройства последней нужен больший диаметр труб и большая площадь приборов. На окончательную цену повлияет стоимость труб меньшего диаметра, лучшая циркуляция теплоносителя и минимальные потери тепла.

Подсоединение приборов для отопления в двухтрубной системе может осуществляться по диагонали, сбоку, снизу. Допустимо использование горизонтальных и вертикальных стояков. Самый эффективный вариант – диагональное подключение. Он позволяет максимально использовать тепло, равномерно распределяя его по всем отопительным приборам.

Боковое присоединение батарей

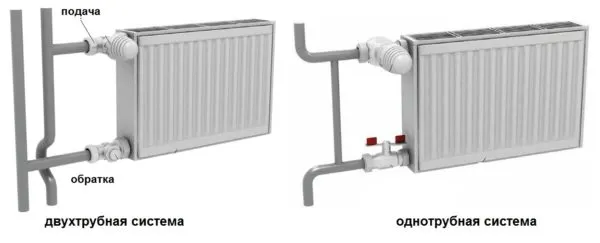

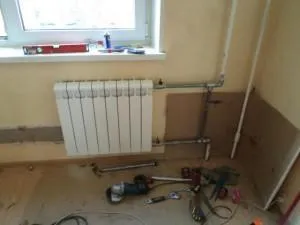

Боковое подсоединение используется в двух- и однотрубных разводках. Оно еще называется односторонним. Основная особенность – труба подачи и обратка монтируются с одной стороны батареи.

Такая система применяется в многоэтажных домах при вертикальной подаче теплоносителя. Главное условие – установка перемычки перед присоединением к трубопроводу, именуемой байпас, и кранов, чтобы была возможность снять радиатор, не нарушив всю систему.

Установка кранов на трубе, соединяющей радиатор с основным трубопроводом, облегчит в будущем его обслуживание. Если нужно покрасить или промыть прибор отопления, он без проблем снимается, не нарушая общую систему

Одностороннее подключение эффективнее всего работает при незначительной длине отопительного прибора – 5-6 секций. Присоединение радиаторов большой протяженности таким способом будет иметь большие теплопотери.

Специфика нижнего подключения

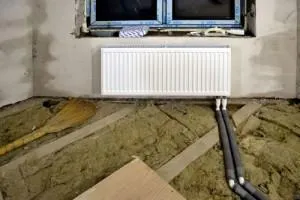

Схема, при которой используется нижнее подключение, чаще всего применяется для решения дизайнерских задач. Когда нужно скрыть трубы, вмонтировав их в стену или пол.

Производители приборов отопления предлагают различные модели и вариации радиаторов с нижним присоединением. В паспорте изделия указано, как правильно подключить конкретную модель батареи отопления. Внутри узла подключения радиатора есть встроенные производителем шаровые краны, позволяющие при необходимости его демонтировать. Такая информация позволяет своими руками установить приборы в систему.

Во многих современных моделях батарей схема подключения снизу предполагает циркуляцию воды как при диагональном присоединении. Для этого внутри радиатора устанавливается специальное препятствие, гарантирующее движение воды полностью по всему прибору. Только потом теплоноситель попадает в обратку

Нижнее подключение не рекомендуется использовать при естественной циркуляции воды. Высокие потери тепла от нижнего присоединения компенсируются за счет большей мощности радиаторов.

Диагональная схема подключения

Подключение по диагонали характеризуется минимальной теплопотерей. Его особенность – тепло подается с одной стороны прибора, проходит через все секции и выходит через отверстие другой стороны. Оно применяется для одно- и двухтрубных систем.

Этот вариант присоединения батарей можно реализовать двумя способами:

  • Теплоноситель заходит в верхнее отверстие прибора, циркулирует по нему и вытекает из нижнего бокового отверстия с другой стороны.
  • Вода поступает в нижнее отверстие с одной стороны и, пройдя по всему радиатору, выходит из его верхнего противоположного отверстия.

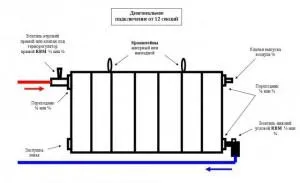

Диагональная схема эффективно работает при подключении длинных батарей, с общим количеством секций 12 шт и более.

Использование схемы диагонального подключения позволяет эффективно использовать довольно длинные приборы. Они одинаково хорошо прогреваются, обеспечивая хорошее нагревание помещения

Естественное или принудительное движение воды

Вариант подключения батарей зависит от того, какой тип движения воды или антифриза предполагается использовать для функционирования системы. Есть всего 2 варианта: естественная циркуляция и принудительная.

Первый вариант предполагает использование физических законов без покупки и установки дополнительных устройств. Подходит в том случае, когда теплоносителем выступает вода. Любая незамерзайка будет хуже циркулировать по системе.

Система состоит из котла, подогревающего воду, расширительного бачка, подающего и обратного трубопроводов, батарей. Вода, нагреваясь, расширяется и начинает свое движение по стояку, посетив по очереди установленные радиаторы. Охлажденная же вода из системы самотеком идет обратно в котел.

При таком варианте циркуляции горизонтальный трубопровод устанавливают с небольшим наклоном в сторону движения теплоносителя. Эта система является саморегулируемой, ведь в зависимости от температуры воды меняется и ее количество. Циркуляционный напор повышается, позволяя водице равномерно нагревать помещение.

При естественной циркуляции применяются двухтрубная и однотрубная схемы с верхней разводкой, двухтрубная с нижней. Такие способы подключения радиаторов к системе отопления выгодно использовать для небольших помещений.

Важно оборудовать батареи воздушными спускниками для удаления лишнего воздуха или установить на стояках автоматические воздухоотводчики. Котел лучше всего располагать в подвале, чтобы он находился ниже, чем отапливаемое помещение.

Схемы подключения радиаторов с естественной циркуляцией теплоносителя должна предусматривать незначительный уклон по направлению движения воды

Для домов площадь которых 100 м 2 и более предстоит менять систему циркуляции теплоносителя. В таком случае понадобится специальный прибор, стимулирующий движение воды или антифриза по трубам. Речь идет об установке циркуляционного насоса. Его мощность зависит от площади отапливаемого помещения.

Устанавливается насос на подающем или обратном трубопроводе. Чтобы удалять из системы лишний воздух, предстоит в самой верхней точке трубопровода вмонтировать автоматические спускники или использовать батареи с кранами Маевского для ручного стравливания.

Применение насоса для принудительной циркуляции позволяет использовать в качестве теплоносителя антифриз. В таком случае нужно устанавливать расширительный бак закрытого типа, чтобы испарения не вредили здоровью жителей дома

Циркуляционный насос применяется в двух- и однотрубных схемах с горизонтальной и вертикальной системой подключения отопительных приборов.

Радиаторы отопления: подключаем правильно

Вне зависимости от выбранного типа радиаторов и подходящей для них схемы подключения, важно правильно все рассчитать и смонтировать.

В каждом конкретном случае оптимальной будет своя система. Для дорогостоящих домов большой площади целесообразно обратиться к специалистам, которые могут предложить оптимальный проект. Это не тот вопрос, на котором нужно экономить.

В целях правильной установки и подключения отопительных приборов в со сложной проектной схемой лучше воспользоваться услугами профессионалов

Для небольших жилых домой можно самостоятельно выбрать подходящую схему и вмонтировать отопительные приборы. Обязательно нужно учитывать особенности своего жилища, правила установки батарей и целесообразность использования той или иной схемы.

При монтаже радиаторов не нужно забывать, что тип материала у самой батареи и труб должен быть одинаковым. Пластиковые трубы, подключенные к чугунным отопительным приборам принесут много проблем, испортив систему отопления.

Занимаясь самостоятельным монтажом батарей отопления, не следует забывать от установке шаровых кранов для стравливания воздуха и регулятора на входе

От выбора схемы подключения батарей для своего жилища напрямую зависит эффективность отопления. При правильном варианте минимизируются потери тепла. Это позволяет получить максимальный эффект при наименьшем использовании топлива. Монтаж батарей можно выполнять своими руками. Важно учитывать особенности своего дома, чтобы холодные батареи не помешали комфортной жизни в уютном доме.
