Подключение светодиодного светильника — влияет ли полярность?

Электрика 09.09.2023

Вопрос:

Опасна ли переплюсовка для LED ламп, т. е. ошибочное подключение ‘плюс’ на ‘минус’.
Спасибо.

Ответ:

Отсутствие риска связанного с работой наших LED ламп от постоянного тока применимо ко всем продуктам данного типа. В нашем ассортименте имеются несколько вариантов таких ламп: все модели с цоколем G4, 8 различных моделей с цоколем GU5.3 и около 12 моделей с цоколем Е27. Если вас интересует «подключение светодиодного светильника полярность», то…

Более того, большинство из них имеет диодный мост на входе питания, так что они будут одинаково работать при любой полярности подключения. Есть также три модели маленьких светодиодных ламп G4 без диодного моста, и для которых важна полярность подключения:

Но даже если у светодиодной лампы нет диодного моста, то подключение «плюс на минус» ничего плохого ей не сделает (речь о штатном напряжении питания, конечно). Лампа просто не загорится. Однако, оставлять такое неработающее подключение надолго мы, всё же, не рекомендуем.

Связанные разделы каталога: Светодиодные
лампы Е27 на
12,24,36,48 вольтСветодиодные
лампы GU5.3
на 12 вольтСветодиодные
лампы
с цоколем G4Понижающие
трансформаторы
220 — 12 вольт

У Вас есть вопрос?

Какая-то проблема с эксплуатацией купленного светодиодного оборудования?

Не можете определиться с выбором?

Вам не понятны какие-то характеристики?

Задайте вопрос нам — мы отвечаем очень быстро и всегда стараемся помочь.

РАСПРОДАЖА! Цены снижены до 60%! Смотрите также:Светодиодные прожекторы 12 вольт, 12V — 24VСветодиодные лампы Е27 на 12, 24, 36, 48 вольтПопулярные статьи

  • Чем грозит покупка дешевых светодиодных ламп?Зачем платить больше, если лампу той же мощности можно на рынке купить дешевле? Мы купили на рынке три дешёвые лампы, разобрали их и покажем Вам, что Вы реально получите вместе с подобными «изделиями».
  • Что такое светодиодная лампа?Короткий ответ на этот вопрос и несколько слов о наших светодиодных лампах ТАУРЭЙ.
  • Недостатки светодиодных лампУ светодиодных ламп есть и недостатки. Для кого-то они могут оказаться существенными.
  • Температура света — что это?Популярно о цветовой температуре, что это такое, и как получилось, что свет измеряется в градусах.

Новости и акции

  • Ожидается поступление светодиодных матриц и прожекторов мощностью до 500 ватт с белым нейтральным светом, для сетей 110/127/220 вольт и для 12-24 вольт.
  • Новая продукция — линейка цветных светодиодных прожекторов на 220 и 12-24 вольт: синие, жёлтые, зелёные и красные.
  • Очередное поступление низковольтных светодиодных ламп Е27 на 12, 24, 36 вольт мощностью от 3 до 12 ватт.
    Новые мощные прожекторы на 500 ватт.
  • Новая продукция — линейка низковольтных светодиодных прожекторов на 12-24 вольт пополнилась моделями на 60 ватт. Также в продаже новые драйверы на 70 и 80 ватт.
  • Поступление новых недорогих светодиодных ламп Е27 на 24/36/48 вольт. Две модели бренда «Край Света» на 8 и 10.5 ватт.

Светодиод и определение его полярности

Светодиоды последнее время считаются одним из самых распространенных источников света. Однако не так давно его применение ограничивалось только индикационными свойствами. С развитием технологий и оптики этот полупроводниковый прибор с электронно-дырочным переходом занял лидирующее место в создании и организации безопасного, экономичного, и экологически чистого освещения. Световой поток его лежит в узком диапазоне спектра и появляется только при прохождении тока в определённом направлении. Светодиод работает только от постоянного напряжения, и при неправильном подключении может легко выйти из строя. Тут и возникает один из абсолютно логичных вопросов — как определить полярность светодиода?

Определение полярности светодиодов может быть выполнено несколькими способами:

  • Визуально;
  • С помощью измерительного прибора (тестера, мультиметра, омметра);
  • Путём подачи напряжения от источника питания;
  • Нахождением данного устройства в справочнике или в прилагающейся технической документации;

Все эти способы являются простыми, действенными и воспользоваться ними может даже человек без электрического образования.

Визуальное определение

Как определить полярность светодиода визуально, ведь это самый простой способ, который не требует специальных приборов. В электронике существует несколько типов корпусов, в которых выпускается этот полупроводниковый прибор. Одним из распространённых видов светодиодов является, небольшой электронный прибор цилиндрического корпуса, диаметр которого, составляет от 3.5 мм и больше.

Для того чтобы определить его полярность, то есть к какому выводу подключать плюс, а к какому минус, от источника постоянного напряжения, нужно внимательно рассмотреть сам светодиод. При этом можно увидеть через прозрачную поверхность, что площадь катода (отрицательного вывода) значительно больше, чем анода (положительного). Даже если внутри корпуса цилиндрического светодиода невозможно рассмотреть больший по площади электрод, то выводы с него тоже будут отличаться по размерам, и отрицательный будет массивнее.

Также в последних моделях светодиодных светильников можно встретить SMD светодиоды, которые применяются для поверхностного монтажа. Они широко применяются как в светодиодных светильниках, прожекторах, так и в специальных лентах. Такие источники света имеют специальный скос или как его называют ключ который и указывает на минусовой электрод подключения — катод.

Однако на некоторых SMD светодиодах можно увидеть при тщательном его внешнем изучении специальный символ, который и будет указывать на его полярность. Нужно заметить также что чем мощнее светодиод тем он больше и массивнее, а значит и определение где у него катод, а где анод будет проще при визуальном осмотре.

Определение с помощью мультиметра

Большинство радиолюбителей хоть как-то связанных с электричеством, имеют у себя в арсенале мультиметры, которые могут быть как стрелочные так и цифровые. Именно ими без труда и с точностью можно определить полярность светодиода, а также проверить его работоспособность. Такой вид проверки производится мультиметром (тестером) в режиме омметра.

Для этого нужно выяснить какой из щупов тестера содержит отрицательный, а какой положительный потенциал. Если подключить щупы измерительного прибора в прямом направлении (то есть анод светодиода будет подключен соответственно к положительному щупу, а катод к отрицательному), показания прибора покажут какое-то значение сопротивления в Омах. Если поменять щупы местами исправный светодиод покажет довольно большое сопротивление, которое может быть несколько сотен кОм или же, вообще, бесконечность. При использовании и проверке некоторых светодиодов малой мощности и при правильном (прямом) подключении можно даже увидеть небольшое свечение между анодом и катодом. Это также очень хороший признак того, что светодиод не только исправен и готов к работе, но ещё и полярность его совпадает с полярностью щупов омметра.

Определение подачей напряжения

Отличные результаты также показывает способ определения полярности светодиода путём подачи напряжения небольшой величины. Этот метод, как и предыдущий, позволяет определить не только полярность, но и исправность элемента. Для проверки понадобится источник постоянного тока, это может быть батарейка, аккумулятор или же блок питания. Оптимальным и самым безопасным для светодиода является блок питания с плавной регулировкой выходного постоянного напряжения.

Если подключение произошло правильно, то при поднятии напряжения до 3–5 вольт, светодиод будет излучать световой поток, насыщенность и сила которого, будет зависеть от мощности светодиода. Если при подключении не совпадёт полярность источника питания и полярность данного полупроводникового прибора, то светодиод не будет даже немножко светиться, поэтому больше 5 вольт напряжение подымать не стоит, чтобы не вывести его из строя. Рекомендуется также последовательно со светодиодом подключить токоограничивающий резистор сопротивлением от 600 Ом до нескольких кОм, это дополнительно защитит светодиод от большого тока, а значит и от пробоя.

Определение полярности с помощью техдокументации

Достаточно большой объём информации о данном полупроводниковом приборе можно найти и в технической документации, которую даёт завод изготовитель. Там указывается не только пределы рабочего напряжения и тока, но и такие данные, как вес, габариты и ещё много электронных параметров которые могут быть не совсем понятны. Конечно, при покупке одного светодиода такую информацию никто не даст, для этого потребуются большие партии товара. Продавцы же в специализированных магазинах не всегда дадут нужную информацию, для этого хотя бы нужно узнать марку данного светодиода, и потом найти его параметры и характеристики или в интернете или в специальных справочниках.

В любом случае нужно понимать что только соблюдая правильную полярность светодиода и другие электрические параметры, этот полупроводниковый прибор будет служить долго, ведь он не боится ни частых включений и отключений, ни воздействия внешних факторов таких как температура или пыль.

Видео про определение полярности светодиодов

Светодиод – полупроводниковый оптический прибор, пропускающий электрический ток в прямом направлении. При подключении инверсионно тока в цепи не будет, и, естественно, не произойдет свечения. Чтобы этого не случилось, нужно соблюдать полярность светодиода.

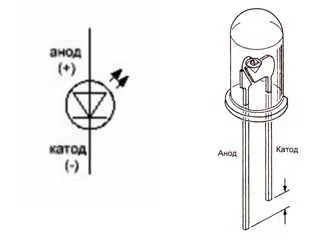

Светодиод на схеме обозначается треугольником в кружке с поперечной чертой – это катод, который имеет знак «-» (минус). С противоположной стороны находится анод, имеющий знак «+» (плюс).

В монтажных схемах должна присутствовать цоколевка (или распиновка) выводов для идентификации всех контактов соединения.

Как определить полярность диода, держа в руках крохотную лампочку? Ведь для правильного подключения нужно знать, где у него минус, а где плюс. Если распайка выводов будет попутана, схема не заработает.

Визуальный метод определения полярности

Первый способ определения – визуальный. У диода два вывода. Короткая ножка будет катодом, анод у светодиода всегда длиннее. Запомнить легко, так как присутствует начальная буква «к» и в том и другом слове.

Когда оба вывода согнуты или прибор снят с другой платы, их длину бывает сложно определить. Тогда можно попробовать разглядеть в корпусе небольшой кристалл, который выполнен из прозрачного материала. Он располагается на небольшой подставке. Этот вывод соответствует катоду.

Также катод светодиода можно определить по небольшой засечке. В новых моделях светодиодных лент и ламп применяются полупроводники для поверхностного монтажа. Имеющийся ключ в виде скоса указывает на то, что это отрицательный электрод (катод).

Иногда на светодиодах стоит маркировка «+» и «-». Некоторые производители отмечают катод точкой, иногда линией зеленого цвета. Если нет никакой отметки или ее трудно разглядеть из-за того, что светодиод был снят с другой схемы, нужно произвести тестирование.

Тестирование с применением мультиметра или аккумулятора

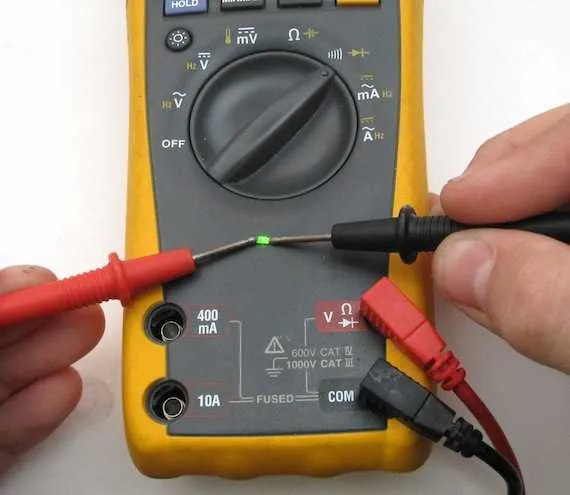

Хорошо, если под рукой есть мультиметр. Тогда определение полярности светодиода произойдет за одну минуту. Выбрав режим омметра (измерение сопротивлений), нетрудно произвести следующее действие. Приложив щупы к ножкам светодиода, производится замер сопротивления. Красный провод должен подключаться к плюсу, а черный – к минусу.

При правильном включении прибор выдаст значение, примерно равное 1,7 кОм, и будет наблюдаться свечение. При обратном включении на дисплее мультиметра отобразится бесконечно большая величина. Если проверка показывает, что в обе стороны диод показывает малое сопротивление, то он пробит, и его следует утилизировать.

В некоторые приборах существует специальный режим. Он предназначен для проверки полярности диода. Прямое включение будет сигнализировать подсветкой диода. Этот метод подходит для красных и зеленых полупроводников.

Синие и белые светодиоды выдают индикацию только при напряжении более 3 вольт, поэтому нельзя достигнуть нужного результата. Для их тестирования можно использовать мультиметры типа DT830 или 831, в которых предусмотрен режим определения характеристик транзисторов.

Используя PNP-часть, один вывод светодиода вставляют в коллекторное гнездо, второй – в эмиттерное отверстие. В случае прямого подключения появится индикация, инверсионное включение не даст подобного эффекта.

Как определить полярность светодиода, если под рукой нет мультиметра? Можно прибегнуть к обычной батарейке или аккумулятору. Для этого понадобится еще любой резистор. Это нужно для защиты светодиода от пробоя и выхода из строя. Последовательно соединенный резистор, величина сопротивления которого должна быть примерно 600 Ом, позволит ограничить ток в цепи.

И еще несколько советов:

  • если известна полярность светодиода, впредь нельзя подавать на него обратное напряжение. В противном случае есть вероятность пробоя и выхода из строя. При правильной эксплуатации светодиод будет служить исправно, так как он долговечен, а также его корпус хорошо защищен от попадания влаги и пыли;
  • некоторые типы светодиодов чувствительны к воздействию статического электричества (синие, фиолетовые, белые, изумрудные). Поэтому их нужно предохранять от влияния «статики»;
  • при тестировании светодиода мультиметром желательно это действие произвести быстро, касание к выводам должно быть кратковременным, чтобы избежать пробоя диода и вывода его из строя.

Как правильно соединить светодиодный светильник?


Существует несколько способов соединения светодиодных светильников в зависимости от их типа, конструкции и потребностей. Однако, в целом, можно выделить два основных способа соединения светодиодных светильников: последовательное и параллельное соединение.

  1. Последовательное соединение:
  • Соедините положительный вывод одного светодиодного светильника с отрицательным выводом другого светильника.
  • Продолжайте соединять светодиодные светильники в этом порядке, пока не будете иметь нужное количество светильников в цепи.
  • Подключите первый светодиодный светильник к источнику питания, а последний — к земле.
  • Убедитесь, что источник питания подходит для использования с выбранным количеством светодиодных светильников, иначе они могут работать неэффективно или выйти из строя.
  1. Параллельное соединение:
  • Соедините положительные выводы всех светодиодных светильников вместе, используя отдельную жилу провода.
  • Соедините отрицательные выводы всех светодиодных светильников вместе, используя другую отдельную жилу провода.
  • Подключите каждую из двух жил проводов к соответствующим выводам источника питания.
  • Убедитесь, что источник питания может обеспечить достаточную мощность для работы всех светодиодных светильников одновременно.

Важно помнить, что при подключении светодиодных светильников необходимо соблюдать правильную полярность, то есть соединять положительные и отрицательные выводы в соответствии с требованиями производителя. Также следует использовать провода достаточного сечения, чтобы обеспечить надежное и безопасное соединение. Если у вас нет достаточных знаний и опыта в этой области, рекомендуется обратиться к профессионалам, чтобы избежать ошибок и повреждений оборудования.
