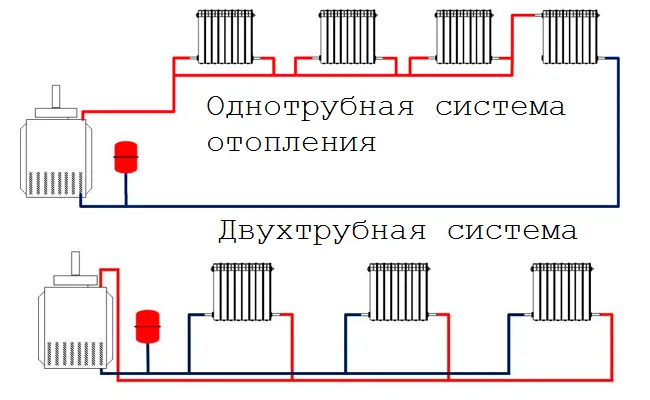

Постепенно однотрубная система отопления, известная также как «ленинградка», уступает место более современным решениям, несмотря на свою доступную цену и простоту установки. Двухтрубная система отопления обеспечивает более эффективное и равномерное обогревание помещений.
Рассмотрим, чем она отличается от однотрубной, из чего состоит и как монтируется в частных домах.
Как устроено двухтрубное отопление
В двухтрубной системе отопления, как ясно из названия, две трубы, подводящая и обратная («обратка»). По первой циркулирует нагретый теплоноситель (вода, антифриз), поступающий в батареи. По второй остывший теплоноситель возвращается в котел. Такое решение позволяет подавать в каждый радиатор воду с одинаковой температурой и отапливать все помещения равномерно.
Двухтрубное водяное отопление, как и однотрубное, может быть открытым или закрытым. Открытое контактирует с атмосферным воздухом и работает самотеком. Закрытое – герметичное, и в нем циркуляция теплоносителя принудительная, с помощью насоса. Обязательные элементы двухтрубки – расширительный бак (открытый или закрытый) и группа безопасности с манометром, клапаном спуска воздуха и предохранительным клапаном.

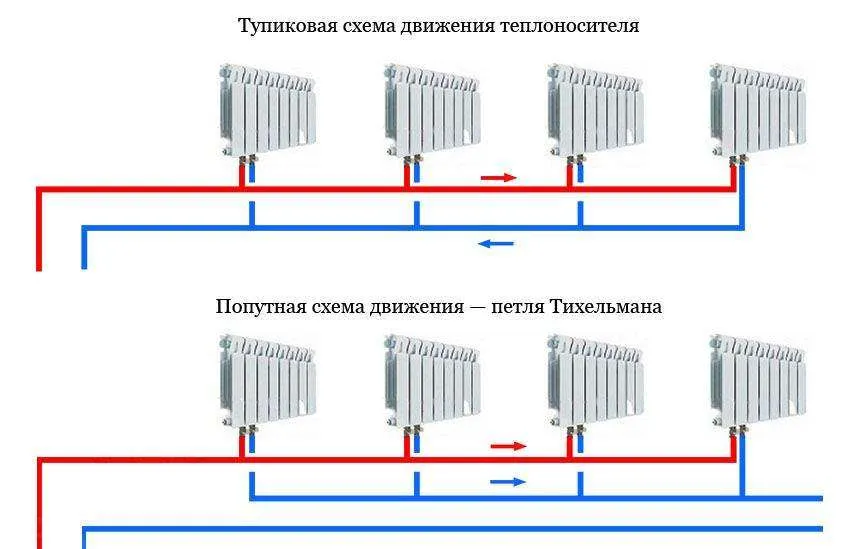

Существуют две схемы двухтрубного отопления – тупиковая и попутная (ее также называют «петлей Тихельмана»).
Схема с тупиковым движением теплоносителя
Это классический вариант двухтрубки. В такой схеме «обратка» начинается от последнего (тупикового) радиатора и получается, что нагретый и остывший теплоноситель двигаются по разным трубам навстречу друг другу (отсюда другое название этой схемы – «встречная»). Тупиковая система проста в монтаже, но ее недостаток – уменьшение напора на последних радиаторах. Ее нужно балансировать с помощью запорных вентилей.
Схема с попутным движением теплоносителя (петля Тихельмана)
В такой системе суммы длин подводящей и обратной труб равны для каждого радиатора. Она изначально сбалансирована, и в ней теплоотдача всех радиаторов одинакова. Петля Тихельмана хорошо продумана в плане гидравлики, но для нее требуется большая длина трубопровода и обходится она дороже, чем тупиковая. Из-за гидравлических особенностей в этой схеме могут возникать проблемы с нагреванием средних радиаторов, хотя, как показывает практика, такого не происходит при правильном монтаже.

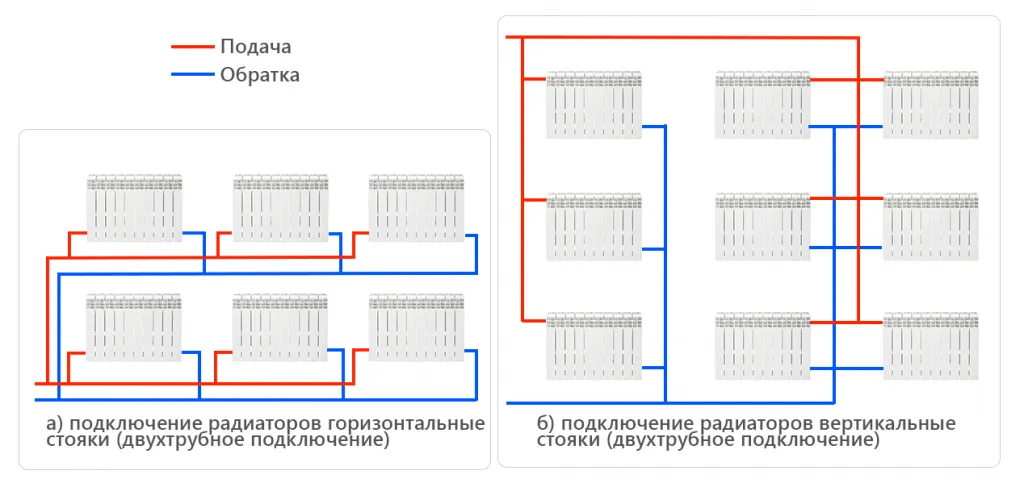

Двухтрубная система с вертикальной разводкой
Стояки подключают вертикально к магистральному трубопроводу, который прокладывают либо в нижней части здания (подвал, цокольный этаж), либо сверху, на последнем этаже (под потолком) или на чердаке.
Типы вертикальной двухтрубной разводки:
- С верхним подключением. Теплоноситель сначала поднимается от котла вверх, а затем распределяется по стоякам сверху вниз.
- С нижним подключением. Вода подается от котла сначала горизонтально по магистральной трубе и потом по вертикальным стоякам снизу вверх.
В небольших частных домах вертикальное двухтрубное подключение применяется редко. Оно может быть спроектировано для многоэтажных коттеджей с подвальными и чердачными помещениями.
Двухтрубная система с горизонтальной разводкой
При горизонтальной двухтрубной разводке нагретая вода поднимается от котла вверх и поступает в горизонтальные отопительные контуры. Эта схема применяется для частных домов небольшой и средней площади.
Двухтрубная система с коллекторной (лучевой) разводкой
Современная схема разводки, при которой каждый радиатор подсоединяется к системе двумя трубами (подающей и обратной) через распределитель (коллектор). Он оборудован термоголовками по числу подключенных радиаторов, поэтому любой из них можно регулировать отдельно, не нарушая работу всей системы. При лучевой двухтрубной разводке трубы прокладываются под полом и их не нужно прятать. Для установки такой системы понадобится длинный трубопровод и обязательно циркуляционный насос достаточной мощности (о том, как рассчитывается мощность насоса, читайте в статье Гидравлический расчет системы отопления).
Какие трубы используют в двухтрубной системе?
Используют два типа труб – металлические (стальные, медные) и пластиковые. Металлические в силу высокой цены и сложности соединения (сварка) не применяют в частном домостроении.
Пластиковые бывают трех типов:
- Полипропиленовые
- Полиэтиленовые (из сшитого полиэтилена)
- Металлополимерные (из пластика с алюминиевым армированием)
Трубы из полипропилена применяются повсеместно. Они дешевые и прочные, но соединяются посредством термической сварки. Это не очень надежно, к тому же расплавленный пластик может попасть в просвет трубы.
Рекомендуем товары
Рекомендуем
Сшитый полиэтилен – современный материал, стойкий к температурным и химическим воздействиям. Условный недостаток – трудность выпрямления трубы при монтаже, а изогнутые трубы не очень хорошо смотрятся в помещении. Полиэтиленовые трубы не защищены от кислородной диффузии – попадания молекул кислорода в систему через стенки труб. Со временем это приводит к коррозии металлических частей.
Металлопластиковые трубы практически идеальны для отопления. Они сохраняют форму, а слой алюминия защищает их от проникновения кислорода. Недостаток – возможное расслаивание при высокой температуре или просто при некачественном изготовлении.
Способы регулировки двухтрубного отопления
Ни одна, даже идеально рассчитанная система отопления, не будет нормально работать без балансировки. Нужно увеличивать или уменьшать подачу теплоносителя в отдельные батареи, пока его температура во всех радиаторах не установится примерно на одном уровне, достаточном для хорошего обогрева.
Температура в радиаторах может регулироваться вручную или автоматически:
- Ручная регулировка осуществляется с помощью шаровых кранов и запорных вентилей. Шаровые краны позволяют полностью перекрыть доступ воды в радиатор. С помощью вентиля можно плавно уменьшать или увеличивать доступ теплоносителя в батарею для выравнивания температуры.
- Для автоматической регулировки температуры используются радиаторные термостаты. Сильфон в термостатической головке при повышении температуры расширяется и сжимает пружину, которая давит на запорный клапан, закрывающий трубу.
Рекомендуем товары
Рекомендуем
Трубопроводная арматура – обязательная часть системы отопления, которая заметно влияет на стоимость. Гидравлический расчет помогает правильно подобрать регулировочные элементы и соединения (тройники и фитинги) с учетом характеристик системы, чтобы ее цена была оптимальной.
Плюсы двухтрубной системы отопления:
- Не возникает проблем с нагревом последних радиаторов. Не нужно решать вопрос, как обогреть дальние от котла помещения. Если реализована попутная схема (петля Тихельмана), то теплоотдача каждого радиатора будет максимальной.
- Потери давления в двухтрубном отоплении меньше, чем в однотрубном. Можно подобрать циркуляционный насос меньшей мощности и, следовательно, сэкономить деньги.
Минусы двухтрубной системы отопления:
- Требуется больше труб и соединительных элементов, поэтому она считается более дорогой.
- Поскольку используется две трубы, то усложняется монтаж. Нужно произвести тщательные расчеты и в соответствии с ними выбрать правильную схему разводки.
Компания «Загород» установит в Вашем доме двухтрубную систему отопления. Монтаж «под ключ» будет включать:
- Разработку проекта. Основные этапы – замеры в доме, тепловой и гидравлический расчеты. Проектирование обязательно для домов больше 150 кв. м.
- Подбор насоса и труб нужного диаметра. Выполняется по результатам гидравлического расчета.
- Подбор и обвязка радиаторов и отопительного котла. Для этого мы производим тепловой расчет.
- Устройство котельной. В ней мы устанавливаем расширительный бак, нагревательный котел, группу безопасности.
Всю работу делают профессиональные инженеры и монтажники. Работа согласовывается с Вами на всех этапах и выполняется с учетом Ваших пожеланий по оборудованию и материалам.
-
Отопление на даче
Дачный дом можно оборудовать для постоянного проживания, и прежде всего в нем надо установить систем …
Что лучше Однотрубная или двухтрубная система отопления?
Выбор между однотрубной и двухтрубной системой отопления зависит от ряда факторов, таких как тип здания, размер помещений, бюджет, эффективность и ваши индивидуальные предпочтения. Вот некоторые особенности каждой из этих систем:
Однотрубная система отопления:
В однотрубной системе отопления теплоноситель (обычно горячая вода) подается через одну трубу, которая проходит через все радиаторы, а затем возвращается обратно в котел по другой трубе. Особенности:
-
Простота монтажа: Однотрубные системы отопления обычно проще в монтаже, так как требуют меньше труб и соединений.
-
Экономичность: Меньшее количество труб и фитингов может снизить затраты на материалы и работу по установке.
-
Теплоотдача: Однотрубные системы могут иметь неравномерное распределение тепла между радиаторами, что может привести к различиям в температуре в разных комнатах.
Двухтрубная система отопления:
В двухтрубной системе горячая вода подается по одной трубе к радиаторам, а затем отводится обратно в котел по другой трубе. Она может быть сбалансированной (равномерной) или несбалансированной в зависимости от конфигурации. Особенности:
-
Равномерное распределение тепла: Двухтрубные системы обычно обеспечивают более равномерное распределение тепла между радиаторами, что может улучшить комфорт в помещениях.
-
Большая гибкость: Двухтрубные системы позволяют более гибко настраивать температуру в каждом помещении, что особенно полезно, если вам нужно отдельно регулировать тепло в разных комнатах.
-
Сложность монтажа: Двухтрубные системы обычно требуют больше труб и соединений, что может увеличить сложность монтажа и затраты.
Итак, лучший выбор зависит от ваших потребностей и условий. Для многоквартирных домов или больших помещений двухтрубная система может быть более предпочтительной из-за равномерной теплоотдачи. В более простых ситуациях однотрубная система может быть экономически выгоднее. В любом случае, рекомендуется проконсультироваться с инженером по отоплению или специалистом, чтобы выбрать наиболее подходящую систему для ваших потребностей.
Видео. Расчет двухтрубной тупиковой системы отопления
