Правильная скрутка проводов – основа надежной электрики и хорошего контакта

Скрутки электрических проводов: виды

Важно отметить, что использование скрутки (свивки) является наименее надежным способом соединения токоведущих проводников. Тем не менее, из-за недобросовестных действий некоторых электриков, которые лишены необходимых средств, часто используется исключительно этот метод. Однако следует подчеркнуть, что правильное выполнение скрутки проводов имеет большое значение при обеспечении безопасности и надежности электрических соединений.

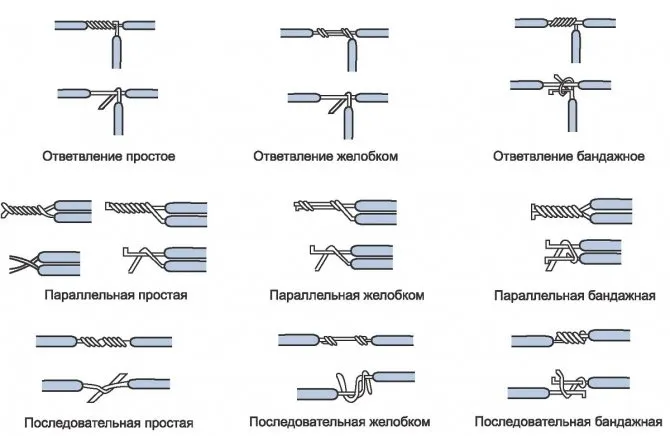

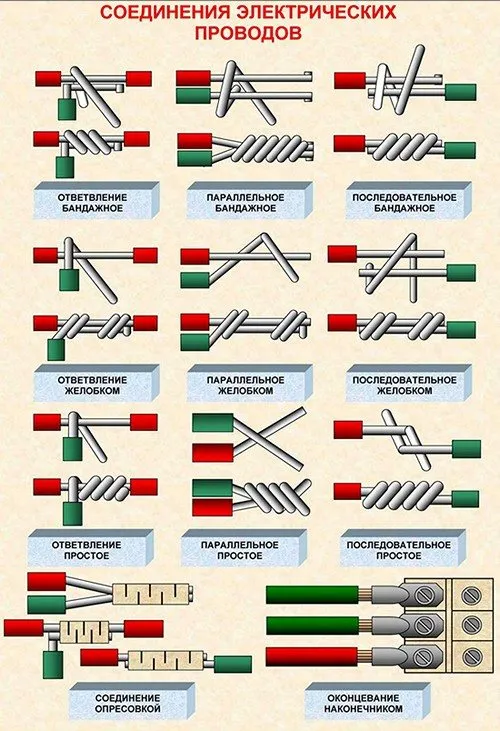

Виды скруток:

• Обычная;
• Соединение одножильного и многожильного провода;
• Ответвленная скрутка.

Обычная скрутка, подразумевает собой соединение двух одножильных или многожильных проводов. Обязательным условием, является одинаковое сечение проводников, но допускается небольшое расхождение в параметрах.

Соединить провода, таким способом правильно, достаточно просто. Для этого друг к другу прикладываются оголенные концы проводников и скручиваются между собой. Данный способ применяется и для соединения трех проводов.

Обратите внимание! Соединение скруткой, можно производить только двух медных или алюминиевых проводов. Скрутка проводов из разных материалов, приведет к быстрому окислению места соединения и потере контакта.

Для того чтобы скрутить провода, жилы которых отличаются по структуре (одножильный и многожильный), необходимо сделать следующее. Многожильный проводник, наматывается на одножильный. После чего, используя пассатижи, одножильный проводник сгибают, тем самым зажимают многожильный проводник.

Одним из распространенных способов, является ответвленная скрутка. Один из проводников, без разрыва токоведущей жилы, зачищается от изоляции. К зачищенному участку, путем скрутки, прикручивается другой проводник.

Крутим сами

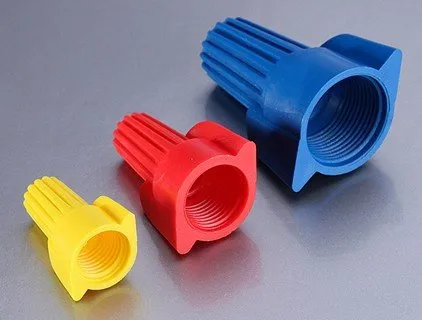

При профессиональном монтаже для выполнения соединения используют специальные зажимы — СИЗ (соединительный изолирующий зажим), при их применении итоговая скрутка разрешена с точки зрения ПУЭ, но стоит помнить, что такое устройство не рассчитано на высокие токи.

Статья в тему: Кабель для разных способов ввода электричества в дом

Итак, как же правильно скручивать провода в домашних условиях? Для проведения данной манипуляции необходимо:

• заранее учесть все нюансы (расположение, нагрузка подключаемой техники и так далее);
• обзавестись необходимыми инструментами (плоскогубцы, нож, наждачная бумага, термоусадка, желательно иметь термофен и устройство для снятия изоляции, шуроповерт при его наличии).

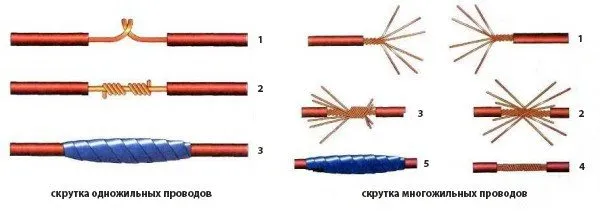

Рассмотрим ситуацию с плетением из шнура с монолитной жилой:

1. Необходимо зачистить концы каждого провода на 3–4 см с помощью специального инструмента (стриппер) или же строительного ножа. Крайне важно снять изоляцию и не оставить на жиле глубоких порезов.
2. Потом на один из концов надеваем термоусадку.
3. После чего обезжириваем зачищенные поверхности спиртом/ацетоном/уайт-спиритом.
4. Затем, взяв наждачную бумагу, зачищаем жилы проводов.
5. Накладываем жилы параллельно друг другу, удерживаем плоскогубцами.
6. Выполняем плетение (в соответствии со схемой) по часовой стрелке, не менее 5 витков для одно жилы. Жилы должны плотно прилегать друг к другу.
7. Сдвигаем термоусадку на место контакта и прогреваем феном или зажигалкой. Важно, чтобы термоусадка плотно «взялась» на месте скрутки.

Допускается удерживать один конец шнура с помощью шуроповерта и медленно проворачивать его, другой же конец вплетать на вращающийся конец, создавая натяжение руками, тем самым делая соединение более плотным.

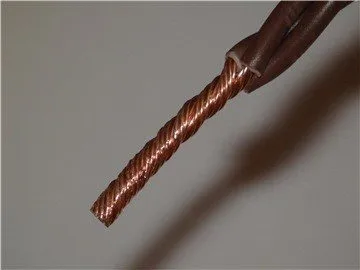

С многожильным шнуром ситуация обстоит немного иначе:

1. Зачищаем концы каждого провода на 3–4 см с помощью специального инструмента (стриппер) или же строительного ножа. Крайне важно аккуратно снять изоляцию и не повредить/отрезать жилы шнура.
2. На один из концов шнура надеваем термоусадку.
3. Распускаем жилы каждого шнуры на небольшие «косички».
4. Обезжириваем полученные «косички» спиртом/ацетоном и так далее.
5. Накладываем жилы друг на друга из каждого шнура между собой.
6. Сплетаем между собой воедино, делая соединение плотным (не менее 5–6 витков на косичку).
7. Сдвигаем термоусадку на место скрутки, прогреваем феном/зажигалкой. Термоусадка должна плотно «сесть» на месте соединения.

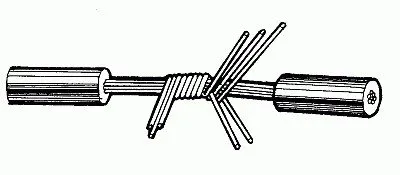

При необходимости создания «сплетки» из моножильного и многожильного шнуров, алгоритм так же меняется, причем крайне желательно плести по методу «Ответвление»:

1. Зачищаем концы каждого провода на 3–4 см с помощью специального инструмента (стриппер) или же строительного ножа. Следим за тем, чтобы не повредить жилы каждого из шнуров.
2. Надеваем термоусадку на один из шнуров.
3. Обезжириваем зачищенные участки спиртом/ацетоном и так далее.
4. Одножильный конец загибаем на 180 градусов, так, чтобы он потом прижал скрутку.
5. Крутим многожильный шнур вокруг одножильного конца в соответствии со схемой (по часовой стрелке), не менее 5–6 витков, чем больше, тем лучше.
6. Зажимаем заранее отогнутый конец одножильного провода и прижимаем его к выполненной скрутке плоскогубцами.
7. Сдвигаем термоусадку на место контакта, прогреваем феном/зажигалкой. Следим за тем, чтобы термоусадка была хорошо зафиксирована на месте скрутки.

На этом можно считать работы выполненными грамотно и качественно. При следовании инструкциям и соблюдении всех необходимых мер вы гарантированно получите качественное соединение на долгое время.

Как правильно скручивать провода: особенности

Считается, что ничего сложного в скручивании двух или нескольких жил проводников. Но не все учитывают некоторые нюансы, которые позволят делать качественные и надежные скрутки.

Инструмент для работы:

• Пассатижи;
• Строительный или канцелярский нож.

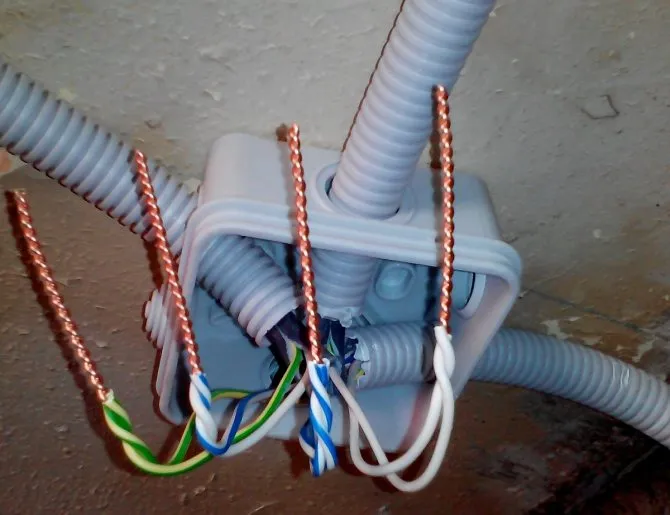

Данные работы, можно производить как в распределительной коробке, или отдельно от нее. Главным условием является качество выполнения работ.

В первую очередь, определяются два провода, которые необходимо соединить скруткой. Это могут быть фазные, нулевые или заземляющие проводники. Обязательно учитывайте цветовую маркировку при соединении.

Обратите внимание! Фазные проводники маркируются (белым, коричневым и другими цветами), нулевой проводник (синий или голубой), заземляющий провод (желто – зеленый).

Далее, необходимо зачистить соединяемые провода на длину, которая составляет 4 – 5 см. После этого, все провода прикладываются друг к другу в месте окончания изоляции. Затем, производится их скручивание вручную.

После, необходимо протянуть скрутку пассатижами. Таким образом, достигается надежность соединения, и качественный контакт ежу проводами. Торчащие острые концы проводов необходимо откусить.

Затем, скрутка изолируется. В качестве изоляционных материалов можно использовать изоленту или термоусадочные трубки.

Когда провода соединены, на данную линию подается напряжение и в сеть подключается оборудование. Через некоторое время, проверяется температура скрутки. Если температура высокая, соединение необходимо переделать.

Преимущества и недостатки

Сплетение проводов между собой, наверное, самый старый способ слияния проводников между собой. Однако, с течением времени растет и мощность приборов, требующих высокие токи. Скрутка, как правило, не рассчитана на них, но в рамках домашнего использования весьма уместна.

Стоит упомянуть, что такой вариант проводки нельзя использовать с такими приборами как электрические чайники, холодильники, стиральные машины, обогреватели и тепловентиляторы, электрические плитки, компьютеры.

Основными преимуществами скрутки являются:

• быстрота создания;
• долговечность (при правильном выполнении);
• возможность сплетения проводов без дополнительных инструментов;
• идеальна для сигнального контакта (при отсутствии подключения высокотоковых потребителей);
• возможность улучшить соединение с помощью пайки;
• дешевизна;
• возможность объединения двух, трех, четырех проводов одновременно;
• возможность повторного соединения.

К её недостаткам же можно отнести следующее:

• необходимость изолирования;
• работоспособность только со слаботоковыми потребителями;
• неудобство монтажа;
• пожароопасность при неправильном выполнении работ;
• большое количество нюансов, которые НЕОБХОДИМО учитывать при сплетении проводов;
• «броски» напряжения и наводки на электроприборы при перегрузке участка.

Как видно выше — скрутка имеет ограниченный диапазон использования, её нельзя использовать с мощными приборами, а при использовании с компьютерами, современными телевизорами, звуковым оборудование и прочей техникой 21 века есть проблема с возникновением наводок и «бросков». Поэтому целесообразно выполнять сплетение проводов при использовании со световыми приборами (люстры, светильники и так далее), адаптерами питания и другими «слабыми» устройствами.

Статья в тему: Рекомендации по высоте установки розеток и выключателей

Скрутка проводов: почему лучше не использовать

В электрике, давно доказано практикой, что скрученные провода представляют опасность. Поэтому правилами устройства электроустановок, данный вид соединения запрещен.

Основные причины запрета:

• Ненадежность соединения;
• Небезопасность.

К ненадежности данного соединения проводников, относят несколько причин. Например, при постоянных высоких токовых нагрузках на место соединения, под действием температуры, ослабевает контакт между проводниками. Ослабляет контакт в скрутках и окисление металлических поверхностей проводников.

Особую опасность, представляет скрутка, выполненная из двух проводов с разным материалом жил (медь и алюминий). Окисление такого контакта, происходит намного быстрее.

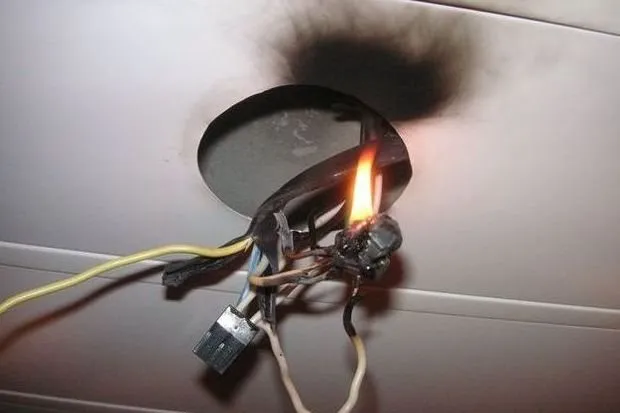

Ослабленный контакт, начинает греться еще больше. Это приводит к разрушению изоляции и может стать причиной пожара или поражения человека током.

Обратите внимание! При необходимости соединения проводников скруткой, обязательно учитывать, что она выступает, только в качестве временного соединения.

Но стоит отметить, что есть способ сделать скрутку более безопасной. Для этого, профессиональные электрики, используют спайку (сварку) проводов между собой.

Особенности выполнения скрутки проводов

Как показывает многолетняя практика, качественно выполненная скрутка может сохранять свои качества в течение многих лет – срок эксплуатации может исчисляться десятками лет.

Однако в современных условиях эксплуатации к такому соединению предъявляются более высокие требования, чем в том же прошлом веке. Ведь тогда в домах было очень мало электроприборов, и нагрузка на домашнюю электрическую сеть была минимальной. Сегодня же квартиры представляют собой полностью электрифицированные помещения, в которых вся жизнедеятельность поддерживается с помощью электроприборов.

При этом даже обычный чайник и или миксер сегодня потребляет не менее 1 кВт энергии, а в совокупности объем протекающей по электросети энергии во много раз превышает те же объемы, имевшие место 30-35 лет назад.

Поэтому к проводке, в том числе и к ее соединению предъявляются повышенные требования качества и надежности. Так, например, настоятельно рекомендуется выполнить замену старых алюминиевых проводов на более эффективные медные провода, также нужно обязательно заменить проводку, если износилась изоляция.

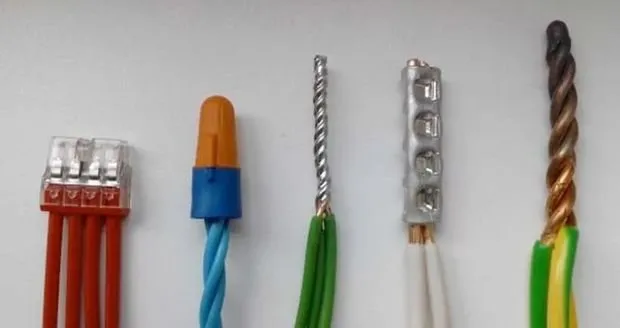

Соединение проводов клеммниками

Для того чтобы обеспечить надежность соединения и полное соответствие правилам безопасности, любые проводники следует соединять при помощи специальных соединителей (клеммников).

Разновидности соединительных элементов:

• Клеммники в корпусе из пластика;
• Самозажимные клеммники;
• Клеммы с рычажным механизмом.

Приспособление для соединения проводов в виде клеммников в пластиковом корпусе, представлены в виде одной отдельно стоящей клеммы, с двумя винтовыми зажимами. Важно понимать, что данные устройства не отличаются надежностью.

Так как, металлическая часть клеммника выполнена из латуни, добиться контакта высокого качества достаточно сложно. Стоит отметить, что для соединения данными клеммниками, лучше использовать одножильные проводники.

Обратите внимание! Для клеммников в пластиковом корпусе, обязателен подбор проводников по сечению.

Для соединения одножильных проводников, достаточно часто используют и самозажимные клеммы. Благодаря устройству обеспечивается надежный контакт проводников. Пластина, которая обеспечивает контакт проводов луженая, что позволяет подключать вместе алюминиевые и медные провода.

Самыми практичными представителями устройств, являются клеммники с рычажным механизмом. Данный механизм, позволяет зажимать не только одножильные, но и многожильные проводники.

Основным отличием данных соединителей, является то, что корпус выполнен из высококачественного пластика. Термостоек и не поддерживает горение, что говорит о соответствии правилам пожарной безопасности.

Что говорят правила

Правила Устройства электроустановок (ПУЭ) при устройстве электропроводки предписывают соединять провода путём опрессовки, сварки, пайки, соединительных зажимов (винтовых, болтовых и т. п.). Однопроволочные провода допускается соединить путем скрутки с последующей пайкой.

Фактически это означает, что с точки зрения ПУЭ скрутка проводов не допускается. Если речь идёт о поднадзорном объекте, приемная комиссия не допустит в эксплуатацию объект, электроустановку или электропроводку, выполненную с применением подобных соединений.

Причина недопустимости кроется в низкой надежности. Упругость скрученных проводов со временем ослабевает, металл токопроводящих жил окисляется. При этом качество контакта в месте соединения ухудшается. Возросшее сопротивление такого участка цепи работает как нагревательный элемент, особенно при протекании больших токов нагрузки. Проводники начинают греться, в худшем случае возможно оплавление и даже возгорание изоляции.

Хуже всего дела обстоят при соединении разнородных металлов, таких как медь и алюминий. За счёт различий физико-химических свойств в местах контакта происходит быстрое увеличение переходного сопротивления. Ситуация резко усугубляется при наличии влаги. В итоге соединение медных и алюминиевых проводов скруткой напрямую запрещается правилами.

Однако, на практике, в быту, такой способ соединения жил остаётся востребованным, как наиболее быстрый и простой.

Как делают провода (видео)

Используя данную информацию, вы легко справитесь с проведением электромонтажных работ и соединить проводники при помощи скруток правильно. Но лучше, для этих целей использовать специальные устройства.
