Правильные методы пайки светодиодных лент — с проводами и без, спайка в силиконе, необходимость специального паяльника

Монтаж led-светильника обязательно подразумевает подсоединение к проводам.

Для этой цели используются два варианта: либо коннекторы, либо пайка. Второй метод более надежный, долговечный и применим к самым разнообразным нестандартным ситуациям. Однако коннекторный способ соединения светодиодной ленты с проводниками является более простым и доступным для всех.

Поэтому рассмотрим, как и с помощью каких инструментов паять обычную светодиодную ленту.

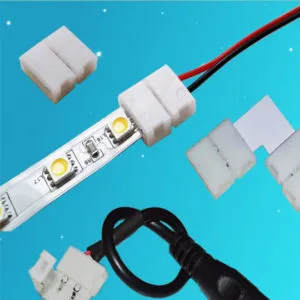

Минусы соединительных коннекторов

Главным недостатком коннекторов является недостаточная плотность соприкосновения проводников. Это ведет к уменьшению площади взаимодействия контактов и их постоянному нестабильному положению и, как следствие, избыточному нагреву. Все это со временем приводит к таким негативным последствиям, как:

1. Деградации ближайших к месту соединения кристаллов в светодиодной ленте. Светодиоды быстро теряют яркость.
2. Окислению места контактов. Со временем светодиодная лента будет работать нестабильно и в конце концов полностью потухнет из-за полного окисления проводников и их непроводимости для тока.

Единственный способ избавиться от этого минуса – устранить само явление неплотного контакта. Сделать это можно только с помощью пайки проводов к светодиодной ленте.

Когда без коннекторов не обойтись

Без коннекторного соединения нельзя обойтись в случаях, когда светодиодная лента уже монтирована на какой-либо поверхности. Также и в любых других случаях, когда пайка не применима. Кроме того, новички часто не справляются с паяльным оборудованием и просто прожигают и портят материал. Поэтому им рекомендуется начинать осваивать процедуру соединения проводников с лентой посредством коннекторов.

Инструмент и материалы для пайки

Пайка любой светодиодной ленты предполагает наличие следующих инструментов и материалов:

1. Провода. Мягкие многожильные из медного сплава, толщиной не более 0,5 мм. Если требуется подсоединить более толстый проводник, его припаивают или скручивают через короткий отрезок тонкого и пластичного.
2. Припой. Это может быть ПОС-60 или его близкие модификации с температурой плавления до 300 градусов. Наиболее удобны припои в форме проволоки.
3. Канифоль. Применяется в монолитном виде или в форме раствора, наносимого кистью.
4. Флюс-гель для пайки нейтрального свойства. При использовании активных флюсов после использования избыток нужно немедленно удалить с поверхности металла ватным тампоном, промоченным в спирте.
5. Паяльник для светодиодной ленты. В идеале его мощность должна варьироваться в пределах 15-20 Вт. Более мощный может просто сжечь материал.
6. Инструмент для снятия изоляционной оболочки проводов.
7. Отрезок термоусадочной трубки поперечником 1,2 см. Он более надежно зафиксирует провода после их соединения методом пайки.

Рекомендация! Снятие защитной оболочки проводов ножом или другим простым острым предметом может привести к возникновению на металле насечек. Из-за этого провод станет ломким и хрупким. Поэтому для зачистки нужно использовать стриппер.

Способы и порядок пайки

Прежде всего надо правильно подготовиться к процессу спайки. Для этого необходимо:

1. Задать светодиодной ленте соответствующую длину. Обычно они продаются в катушках длиной по пять метров. Разрез нужно выполнить строго по специальной линии, отмеченной на ней.
2. Отрезать кусок термоусадочной трубки длиной около двух сантиметров.
3. Если на контактных площадках находится слой силикона, его нужно срезать острием ножа.

Рассмотрим, как правильно спаивать провода к светодиодной ленте в стандартном случае, а также когда она покрыта силиконом, возникает необходимость соединения внахлест без проводников, под углом и применяется rgb-лента.

Припаиваем провода к ленте

Пайка проводки к светодиодной ленте осуществляется в несколько этапов:

1. Зачистка и подготовка поверхности контактов ленты.
2. Очистка на 0,5 см проводки от изолирующей оболочки.
3. Лужение контактов и проводников.
4. Последовательная пайка каждого провода к ленте со строгим соблюдением полярности.
5. Надевание отрезка термоусадочной трубки на место спайки, таким образом, чтобы ближайший диод оставался открытым.
6. Нагревание термоусадного отрезка с целью его усадки (можно применить строительный фен, спичку, зажигалку).

Припаять провода не так сложно. Однако в этом процессе нужно учесть некоторые важные моменты:

1. Правильно залуженная поверхность контактов и проводников должна быть полностью покрыта припоем.
2. Чтобы в дальнейшем не перепутать полярность, нужно брать разноцветные жилы.
3. Во время пайки жало паяльника не должно соприкасаться с местом контакта дольше 5 секунда, а при использовании флюса – 1-2 секунд.
4. Избыточное оголение проводов может привести к неконтролируемому их сцеплению. В результате произойдет короткое замыкание.
5. По завершении пайки вещество припоя на каждом контакте не должно соприкасаться. Для проверки можно воспользоваться вольтметром.

Как спаять ленту, покрытую силиконом

Нередко у пользователей возникает вопрос о том, как спаять между собой провода и контакты, покрытые слоем силикона – ответ на него прост – нужно просто счистить силиконовую изоляцию острым предметом. Для этого подойдет канцелярский нож. Далее процесс пайки ничем не отличается от вышеприведенного. Действовать нужно по точно такой же схеме.

Единственное, что может потребоваться по завершения паяльной операции, это обратно загерметизировать светодиодную ленту, в случае, если она предназначена для эксплуатации в экстремальных условиях. Кроме того, она может иметь специальную водозащитную изоляцию. В таком случае на место пайки нужно попытаться натянуть эту оболочку, а само место соединения с проводами залить силиконом. В завершении сверху ставится заглушка, изнутри смазанной герметиком и через отверстия которой пропускаются проводники.

Соединение внахлест без проводов

Часто требуется спаять отрезки светодиодных лент между собой без использования проводов. Процедура состоит из следующих этапов:

1. Контактные площадки обеих лент нужно очистить от слоя изоляции и пленки – на одной со стороны светодиодов, а на другой – с обеих сторон, затем все зачистить и залудить.
2. Наложить ленты друга на друга на 3 мм таким образом, чтобы очищенная с обеих сторон лента лежала на очищенной только с одной стороны.
3. Прогреть по очереди все контактные площадки жалом разогретого паяльника, чтобы капли припоя с обеих лент соединились между собой (но не между соседними!).
4. Пододвинуть отрезок термоусадочной трубки (предварительно одетый на один из концов ленты) на место спаянных контактов и, нагрев его строительным феном или небольшим открытым пламенем, осадить.

Пайка проводов под углом

Технология пайки светодиодной ленты под углом (обычно 90 градусов) ничем не отличается от вышеописанной стандартной процедуры и содержит все те же подготовительные и основные действия. Единственное отличие – в выборе места контактов. Чтобы провода не пересекались и не замыкали, их нужно подводить к разным контактным площадкам (соблюдая полярность), разделенным на шаг модуля – через несколько диодов. Такой размещение нисколько не ухудшит работу светильника, однако существенно облегчит процедуру пайки и последующую эксплуатацию.

Светодиодная rgb-лента

Все четыре контакта rgb-ленты должны быть соединены так, чтобы они не смыкались припоем. В противном случае может произойти замыкание и, как следствие, нарушение в ее работе – отключение каких-либо цветов, мигание, затухание и полное отключение.

Совет! Контактные площадки rgb-ленты расположены очень близко друг к другу. Поэтому нередко в ходе пайке может произойти их смыкание массой припоя. Решить проблему можно, нагревая их жалом паяльника и проводя тонким предметом между местами соединения. Избежать такой ситуации можно, если все четыре контакта паять не на одном месте, а на соседних модулях – по два на каждый.

Распространенные ошибки при пайке

По незнанию или отсутствию опыта чаще всего во время пайки светодиодной ленты допускаются следующие виды ошибок:

1. Использование мощного паяльника, температура жала которого превышает 300 градусов.
2. Применение кислоты или активного флюса. В результате могут повредиться контакты, провода, припой и токопроводящие полосы на ленте.
3. Вместо качественной продукции может попасться поддельная светодиодная лента с неизвестным сплавом в местах контактов, не поддающихся пайке.
4. Толстые или избыточно жесткие, трудно гнущиеся проводники могут оторвать место припоя и повредить саму ленту.

Если нет возможности определить температуру паяльника, нужно обратить внимание на его эксплуатационные параметры. Избыточно разогретое жало начинает дымить, канифоль и флюс при соприкосновении с ним шипит и закипает, припой быстро плавится и не прилипает, а при попадании на жало не блестит, но имеет матовую разрыхленную поверхность, сама рабочая часть паяльника при этом покрывается нагаром.

Основные выводы

Пайка – лучший и надежный способ соединения контактов светодиодной ленты с проводкой, а также когда требуется объединить два ее отрезка в один. Однако бывают ситуации, в которых без коннекторов не обойтись. Чтобы правильно припаять проводники и диодные полоски, необходимо иметь паяльник, припой, канифоль и некоторые другие инструменты и материалы и знать технику пайки, а также учесть все возможные ошибки.
