Укладка тротуарной плитки виброплитой

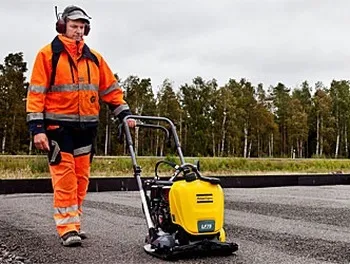

Виброплита – это инструмент, который обеспечит укладку тротуарной плитки без значительных физических усилий. Это устройство обладает множеством функций: оно точно и равномерно вдавливает плитку, выравнивает и плотно уплотняет грунт для создания тротуарного покрытия или фундамента.
Инструмент не работает по принципу отбойного молотка, а поэтому чтобы не повредить укладываемый материал (плитку, брусчатку), на механизме установлена полиуретановая подушка, что смягчает давление. Аппарат данного вида используют профессионалы и люди, которые работают в строительстве. Чаще всего виброплита применяется при строительстве автостоянок, спортивных площадок или для подготовки, выравнивания земли под газон или укладку тротуарной плитки.
Устройство и принцип действия
Основная часть виброплиты состоит из тяжелой площадки с установленным на ней эксцентриком, который крутится за счет мотора. Моторы бывают: дизельный, бензиновый, электрический. При наличии последнего (электрического), эксцентрик встроен, он может быть отрегулирован. Если же на оборудовании стоит топливный мотор, эксцентрик идет отдельно и соединяется с конструкцией ременной передачей.
Популярная из трех видов – это бензиновая виброплощадка, так как она не требует постоянного питания. Электрический вариант дешевле, но он не может работать автономно. Во время работы электрической виброплиты, приходится часто смачивать грунт водой, что может негативно сказаться на работоспособности техники.

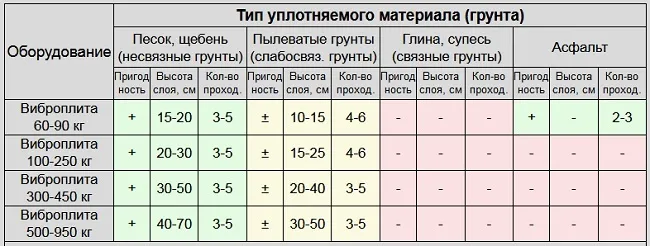

Основные показатели виброплиты – это масса и площадь. От этих характеристик напрямую зависит мощность двигателя, а также то, насколько плотно и глубоко будет прижимать материал. Сила, с которой механизм давит на грунт определяется коэффициентом вибрационного усилия. Огромные и мощные виброплощадки могут уплотнить грунт глубже чем на 90 см.
Виброплита может передвигаться с помощью вибрации. Здесь важным моментом является соотношение мощности мотора и веса самого агрегата. Учитывайте это при сборке виброплиты своими руками. Помните, что нормальное соотношение 5 л. с. (примерно 3,5 кВт) на 100 кг веса виброплощадки.
Можно изменить направление движение агрегата, при наличии функции реверсивного вращения, она обязательно должна быть на аппаратах, вес которых превышает 100 кг. Если у вас не тяжелая техника, то можно развернуть ее вручную.
Самостоятельное изготовление
Виброплита представляет собой простое устройство, именно поэтому многие решаются самостоятельно сделать этот агрегат. Чтобы изготовить виброплиту своими руками, понадобится небольшое количество материалов и умелые руки.
Сделать виброплиту самостоятельно можно несколькими способами. Один из них – купить площадочный вибратор. Такая покупка облегчит создание агрегата, так как не нужно будет монтировать эксцентрик, а от вас требуется только изготовить плиту и прикрепить к ней купленный вибратор. Если этот способ вам подходит, тогда во время покупки вибратора выбирайте двигатель 220V, ведь трехфазное питание есть не на всех участках.
Второй способ – использовать старый электродвигатель. В таком случае нужно позаботиться и об установке эксцентрика. Если делать бензиновый вибратор, тогда двигатель можно применить одноцилиндровый двухтактный.

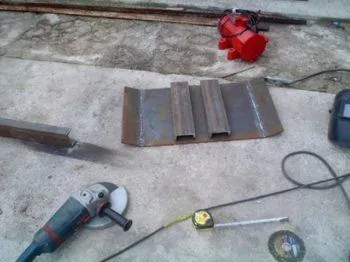

Главная часть устройства – тяжелая металлическая платформа. Чтобы сделать ее самостоятельно, понадобиться толстый стальной лист толщиной 8-10 мм. Почему не чугун? Потому что со сталью легче работать и она не подвергается сколам, что важно при самостоятельном изготовлении агрегата.
Обязательно обращайте внимание на толщину листа, от этого зависит прочность конструкции и достаточная масса, до 60 кг. Размеры платформы в стандарте составляют 80х45 см. Такой площади будет достаточно для большого количества работ, кроме того это отображается на производительности и мобильности устройства. Показатель глубины трамбовки такого самостоятельно сделанного инструмента составляет 15-20 см, и этого достаточно для дачных участках.
Перед сборкой виброплиты нужно подготовить:
- Короткие швеллеры (2 шт.) – их нужно будет приварить к площадке;
- Двигатель – крепится к швеллерам;
- Эксцентрик – если в этом есть необходимость;
- Крепежные болты и гайки;
- Полая труба для ручки;
- Эластичные резиновые подушки, применяются для крепления двигателя и ручки.
Также обязательно наличие базовых слесарных инструментов, болгарки и аппарата для сварки деталей.
Источник статьи: http://tplitka.com/trotuarnaya-plitka/ukladka-vibroplitoj
Как проверить уплотнение песка?
Уплотнение песка можно проверить с помощью следующих методов:
-
Метод пробивания: для этого необходимо взять металлический стержень диаметром около 1 см и пробивать им поверхность песка, расположенную в горизонтальном положении. Если стержень уходит глубоко и легко, то песок не уплотнен, а если стержень плохо проникает в песок и пробить его сложно, то песок уплотнен.
-
Метод плотности: для этого необходимо взять цилиндрический металлический стержень, диаметром примерно 5 см и высотой 10-15 см, засыпать его песком, уплотнить слой песка и измерить массу стержня и песка. Затем необходимо взвесить стержень после того, как он был извлечен из песка. Разница масс до и после взвешивания позволит определить плотность песка. Если песок тяжелый и плотный, то он уплотнен, а если он легкий и пышный, то он не уплотнен.
-
Метод вибрации: для этого необходимо использовать специальное оборудование — виброплиту или трамбовку, которые применяются для уплотнения песка на строительных площадках. Виброплита или трамбовка создают вибрацию, которая уплотняет песок на глубину нескольких сантиметров.
В любом случае, перед проведением работ с песком на строительной площадке, рекомендуется обратиться к профессиональным строителям, которые смогут определить уплотнение песка и применить необходимые методы для его улучшения.
