Как правильно располагать кронштейны?

На этом этапе вполне естественно возникнет вопрос: как осуществляется крепление водостоков к самой крыше? Для этой цели применяются специальные крюки, которые монтируются к лобовой доске, ветровой части, к карнизному свесу или прямо на стропильные ноги.

На стропильные ноги крепление устанавливают тогда, когда лобовой доски нет как таковой в принципе или ее важно оставить нетронутой ради определенного эстетического эффекта. Но, если кровля уже готова, тогда единственный рациональный вариант – это крепление крепежа к лобовой доске:

Иногда крепеж для водосточной системы приходится устанавливать прямо к обрешетке кровли. Для этой цели используются специальные удлиненные хомуты, которые фиксируют в двух точках. Кронштейны крепятся к стропилам (через обрешетку) только предварительно загнутые.

Часто домашние мастера пытаются сэкономить и ставят кронштейны слишком далеко друг от друга, хотя расстояние между крепежом не должно превышать 60 метров. Если нарушить это правило, со временем водостоки деформируются и постепенно повреждаются под давлением веса воды, льда и снега.

Также важно угадать с расположением кронштейнов, чтобы они не оказались слишком низко или слишком высоко относительно края крыши. Если крюки будут расположены ниже, чем нужно, дождевая вода с них будет плохо попадать в желоб, станет разбрызгивается и на фасаде пойдут потеки

Иногда такая ошибка монтажа даже приводит к поломке и обрыву самого крепежа. А правильно, если желоб немного выступает за край, хотя бы наполовину его ширины. Если же водосток установить слишком высоко, то механическое давление на него и его крепления будет в разы больше нормы, и самой водосточной системе придется выдерживает на себе уже есть груз сходящего снега.

По окончанию монтажа крепления важно правильно установить и выровнять каждый крюк:

Учитывайте также, что при установке металлочерепицы также используется антиконденсатная пленка с припуском:

Как крепить водосток к крыше: способы

Для крепления водостоков на дом разработано несколько основных способов:

• Крепление к лобовой (ветровой доске);
• Крепление к обрешетке;
• Крепление к стропилам.

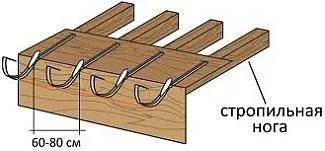

Самый надежный вариант крепления состоит в том, что крюки для крепления водостока крепятся под кровлей к верхней части стропила до монтажа обрешетки и финишного покрытия. Крюки дополнительно прижимаются обрешеткой. Данный способ применим только в процессе строительства и, если шаг между стропилами не превышает 0.6 м.

Несколько проще производить монтаж своими руками на крышу по готовой обрешетке. Крючки дополнительно не прижимаются, но это единственное отличие от первого способа (если только доски обрешетки не сильно тонкие). Данный вариант имеет то преимущество, что позволяет повесить водосток при большом расстоянии между стропилами.

К лобовой доске крепить держатели можно только в том случае, когда позволяет надежность самой доски и ее крепления к элементам крыши.

Накрытая крыша лишает возможности выбирать среди большинства удобных вариантов. Как закрепить водосток на полностью готовую крышу, под профнастил или иное покрытие, будет рассмотрено ниже. В зависимости от конструкции можно рассмотреть такие способы крепления:

• К боковой поверхности стропил (с теми же критериями по расстоянию между ними);
• К лобовой доске;
• К стене строения.

Монтаж на боковую поверхность стропил следует выполнять длинными крючьями, поскольку гвозди или шурупы будут воспринимать нагрузку на изгиб и со временем могут разболтаться или обломаться. Для крепления на боковую поверхность стропил используются специальные крючья с выгнутой на 90° монтажной плоскостью.

Обратите внимание! Для обеспечения надежности крепления и исключения повреждения стропил они должны быть изготовлены из бруса сечением не менее 120х50 мм. Если поперечник стропил на крыше меньше, то данный способ применять не рекомендуется. Для монтажа водостока на ветровую доску не имеет значения, покрыта крыша или нет

Основное требование – надежность основания, то есть ветровой доски. Ее толщина должна составлять не менее 20-25 мм

Для монтажа водостока на ветровую доску не имеет значения, покрыта крыша или нет. Основное требование – надежность основания, то есть ветровой доски. Ее толщина должна составлять не менее 20-25 мм.

Крепление водостока к крыше можно производить по нескольким вариантам крюков:

• Обычные крючки с длинной монтажной площадкой;
• Крючки с опорной поверхностью;
• Крючки с регулируемой крепежной поверхностью для установки на наклонных досках;
• Использование специального направляющего профиля и крючка особой формы.

Применение профиля во многом упрощает монтаж водостока, особенно в части соблюдения необходимого уклона и соосности всех крепежных элементов. Из минусов – довольно высокая стоимость.

Крепить кронштейны к обрешетке можно, если есть возможность демонтировать или сдвинуть нижний ряд покрытия крыши. Делать это наиболее просто на черепичной крыше и из металлочерепицы или профлиста и практически нереально на крытой классическим шифером.

Для закрепления на стену используются специальные стальные штыри необходимой длины. К штырям крепятся крюки, а на них, в свою очередь, желоба водостока.

Надежное кровельное покрытие крыши – металлочерепица, поликарбонат и иные жесткие и прочные материалы позволяют выполнять крепление элементов водостоков к крыше непосредственно к кровельному покрытию посредством специальных струбцин.

Важно! При всей очевидности и удобстве нельзя крепить водосток к торцевым поверхностям стропил, поскольку крепежные элементы будут проходить вдоль волокон древесины, и надежность удержания закрепляемого крепежа окажется крайне низкой

Монтаж кронштейнов под водосток

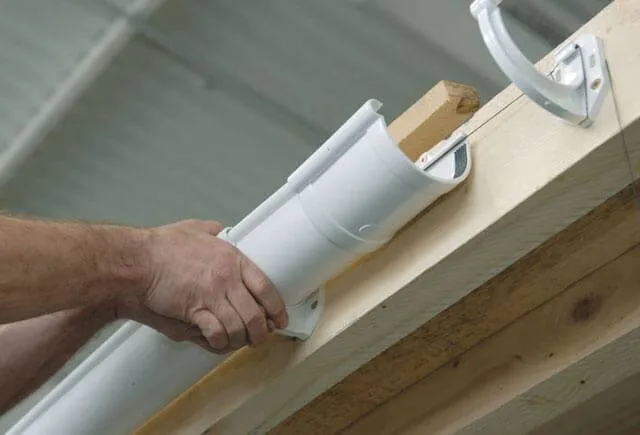

Кронштейны нужно вставлять в желоба и прикреплять конструкции к крыше гвоздями или саморезами. Протяженность расстояния кронштейнов друг от друга – не больше 50 см. Если вы используете вид кронштейнов, которые с внешней стороны удерживают желоба методом обхвата, то начинать установку таких кронштейнов необходимо с их крепления к фасаду или крыше. В этом случае устанавливать желоба нужно только после полного монтажа кронштейнов.

Открытые концы желобов должны закрываться заглушками, которые можно крепить с помощью заклепок или саморезов. Для того чтобы соединить желоба в месте углов нужно использовать угловые элементы.

Чтобы закрепить в желобе водосточную трубу необходимо вырезать в нем отверстие. Для этого нужно иметь предварительно снятые, точные мерки диаметра трубы. Переходник для водосточной трубы также должен быть закреплен в желобе.

Общие положения

1. Обеспечение уклона желоба

Вариант с лобовой доской, крепление на пластиковый кронштейн

Кронштейны располагаются по уровню шнура, который натянут между конечным кронштейном и воронкой. Разница в высоте между конечными точками шнура должна обеспечить уклон до трех миллиметров на погонный метр.

Вариант без лобовой доски, крепление на металлический кронштейн

Вариант применят для кровли с небольшим шагом обрешетки. Разницу в высоте обеспечивает выгибание кронштейна в расчетном месте. Расстояние от конца опорной части кронштейна до места изгиба уменьшается по мере удаления промежуточного кронштейна от конечного.

Вариант без лобовой доски, крепление с помощью удлинителя и пластикового кронштейна

Вариант применяют для кровли с большим шагом обрешетки. Линии сгибов всех удлинителей расположены на одинаковом расстоянии. Перемещение пластикового кронштейна по удлинителю, обеспечивает уклон. Место сгиба должно располагаться не ближе десяти миллиметров от точки крепления зажимной пластины кронштейна или не ближе десяти миллиметров от окончания прорези в удлинителе.

2. Обеспечение оптимального положения элементов относительно крыши

3. Обеспечение устойчивости от деформаций при вертикальной нагрузке

• Расстояние между кронштейнами желоба не должно быть более чем 600 мм.
• Воронка закрепляется в двух точках, или на двух кронштейнах/удлинителях
• Соединитель желоба закрепляется в одной точке или на одном кронштейне/удлинителе.
• Торец углового элемента располагается не более чем в 150 мм от ближайшего кронштейна.
• Расстояние от заглушки до ближайшего кронштейна не должно больше 250 мм.

4. Обеспечение компенсации температурных линейных расширений

• Желоб монтируется в сопрягаемые элементы до линии с надписью «Вставить до сих пор». Для удобства монтажа, по краям линии сформированы точечные микроупоры, до контакта с которыми нужно вставить желоб.
• Расстояние от торцевой поверхности заглушки до элементов конструкции дома не должно быть менее чем 30 мм.

5. Обеспечение герметизации системы

• До того как начать установку следует очистить сопрягаемые поверхности от загрязнений, а также убедиться в наличии резиновых герметизирующих прокладок и в том, надежно ли они установлены в гнезда. Прокладки должны доходить до концов гнезд.
• Должны быть установлены все заглушки. Концы желобов выступают за боковой срез кровли на 50 мм -100 мм.

Сравнение характеристик желобов под нагрузкой

Варианты обогрева водосточной системы

Отсутствие системы антиобледенения приводит к образованию протечек в сточных конструкциях, разрушению фасада и фундаментного основания здания. Но главная опасность кроется в висячих наледях, которые при падении могут угрожать здоровью и жизни людей.

Для устранения обледенения и возможного повреждения водостоков, а также предотвращения протекания кровельного материала, осуществляется установка надежной системы обогрева.

Современная система антиобледенения поддерживает внутреннюю температуру нагрева конструктивных элементов водостоков и кровли выше 0. Она имеет достаточно простое и эффективное устройство, состоящее из нагревательных резистивных и саморегулирующихся кабелей.

• Кабель резистивный. Стандартный нагревательный элемент, который состоит из металлической токопроводящей жилы и термоизоляции. Он имеет постоянное сопротивление, постоянную температуру подогрева и стандартную мощность.
• Кабель саморегулирующийся. Элемент для обогрева кровель и водосточных систем представляет собой нагревающую матрицу для регулировки температурного режима, термоизоляции (внутренней и наружной) и оплетки.

Обогрев водостоков может быть: наружным – монтаж кабеля осуществляется в нижней части кровельного ската, внутренним – кабель устанавливается внутрь жёлоба и трубы.

Для чего нужна лобовая доска?

Лобовая доска – это элемент кровельной системы, который располагается на нижнем краю ската крыши и выполняет несколько функций:

1. Защита от попадания воды, снега и льда: лобовая доска предотвращает проникновение воды и других осадков внутрь конструкции крыши и, следовательно, защищает от протекания кровли внутри здания. Кроме того, лобовая доска помогает предотвратить образование льда и снегоследа на краю кровли, что может привести к повреждению самой кровли или других элементов здания.

2. Декоративная функция: лобовая доска может быть использована для придания крыше более завершенного и привлекательного внешнего вида. Она может быть выполнена в различных стилях и цветах, что позволяет подобрать ее под общий дизайн здания.

3. Укрепление края кровли: лобовая доска укрепляет край кровли и предотвращает ее деформацию под воздействием ветра, осадков и других факторов. Она также служит опорой для крепления водосточной системы.

Лобовые доски могут быть изготовлены из различных материалов, включая дерево, металл, пластик и композитные материалы. Выбор материала зависит от требований к конструкции крыши, климатических условий, бюджета и дизайнерских предпочтений.
