Один из неотъемлемых элементов уютной жизни в современном жилье – это наличие автономной системы отопления. В настоящее время наиболее экономичными, эффективными и безопасными считаются отопительные системы, работающие на природном газе.
Принцип действия, назначение

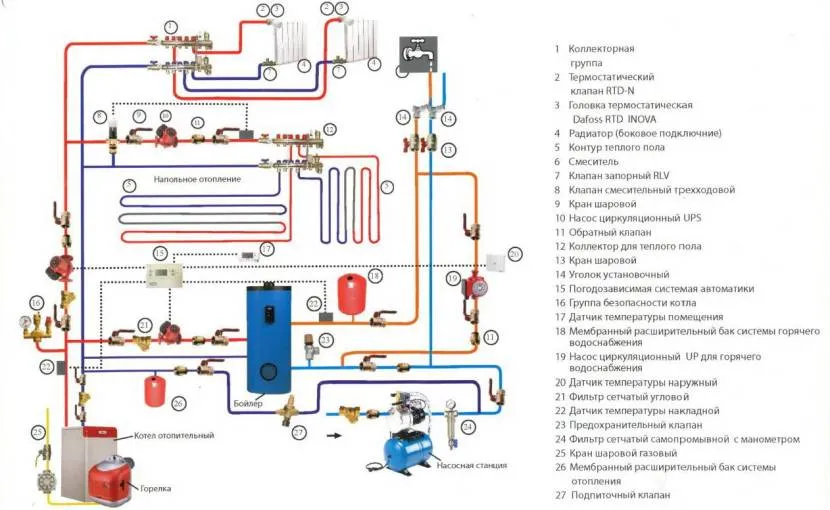

Принцип работы газового котла достаточно прост, понятен и сводится к следующему алгоритму:
- Из трубопровода в теплообменный контур с помощью циркуляционного насоса подается не подогретый теплоноситель (вода или специальная жидкость).
- Одновременно происходит открывание клапана и подача газового топлива на горелку и ее последующий автоматический розжиг.
- В соответствии с настройками таймера и показателями термодатчиков открытое пламя нагревает теплоноситель внутри теплообменника.
- В зависимости от интенсивности горения и пропускной способности, проходя через тепловой контур, теплоноситель, нагретый до нужной температуры, поступает в теплопровод системы обогрева и дальше в радиаторы.
- По достижении заданного уровня нагрева системы пламя гаснет, а затем при охлаждении опять зажигается и т. д. – в зависимости от настроек внешнего термостата.
Если газовый агрегат предназначен не только для отопления, но и горячего водоснабжения, в его состав входит второй теплообменный контур. В таком случае котел называется двухконтурным. При этом дополнительный теплообменник, отвечающий за подачу горячей воды в смеситель, отличается от первичного более высокими показателями нагрева и пропускной способностью водяного потока.
Обратите внимание! Некоторые модели котлов не имеют раздельных контуров – на отопление и горячую воду. Поэтому могут работать только в каком-то одном режиме. Например, при открывании крана в системе срабатывается датчик протока – теплообменник начинает работать на снабжение горячего водопровода. Как только водозабор прекращается, он переключается в режим отопления.
Устройство, основные узлы

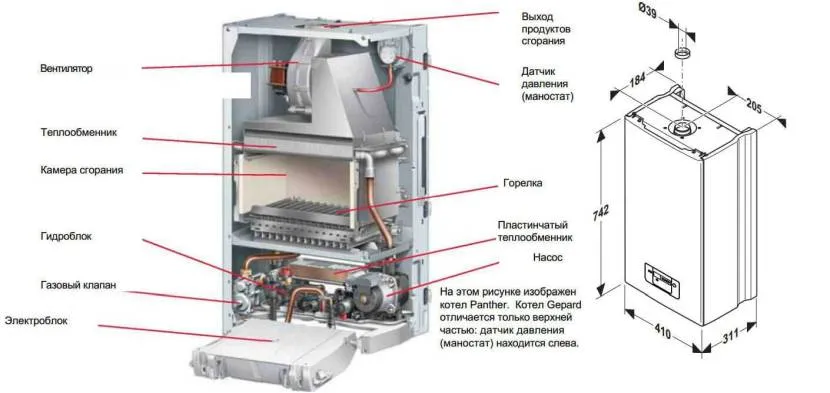

В состав стандартного котла отопления на газовом топливе входят следующие основные рабочие узлы:
- Горелка.
Осуществляет сжигание газа и равномерное распределение выделяемого тепла на теплообменный контур. Может быть обычной атмосферной и турбированной – оснащенной принудительной вытяжкой продуктов сгорания.
- Теплообменник.

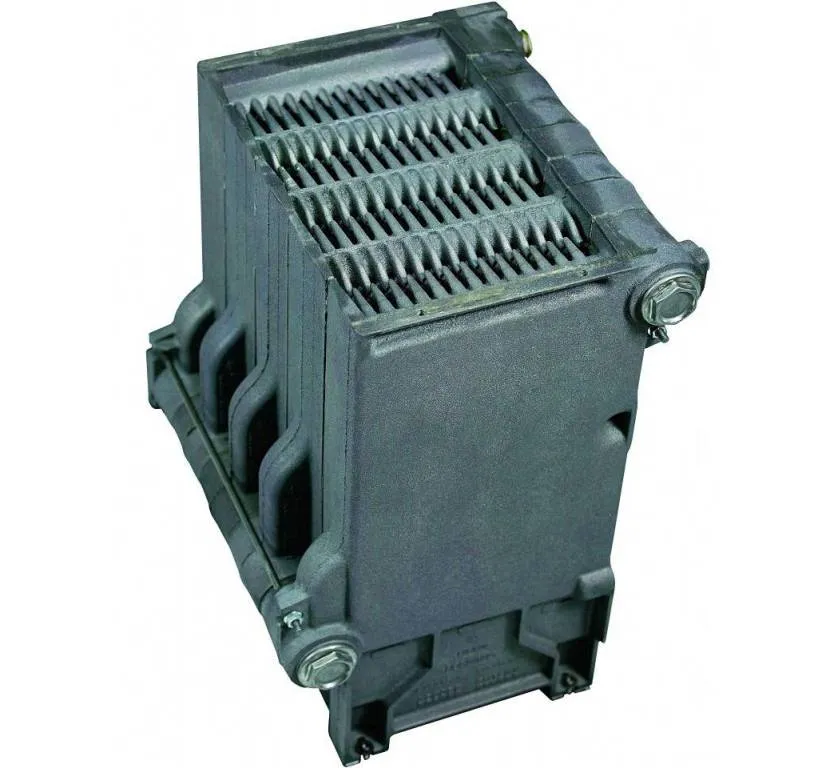

Представляет собой короб с расположенными внутри изогнутой трубкой, по которой проходит вода для нагрева. Разделяется на одно- и двухконтурный. Изготавливается из меди, стали и чугуна.
- Циркуляционный насос.
Обеспечивает постоянное давление воды в трубопроводе для ее оптимального распределения по системе.
- Расширительный бачок.
Предотвращает аварийное расширение воды и ее паров внутри системы.
- Дымоотвод.
Осуществляет отвод продуктов сгорания наружу. Может быть обычным – атмосферным, а также с турбонаддувом – с вентилятором для принудительного вытягивания газов на улицу.
- Блок управления.

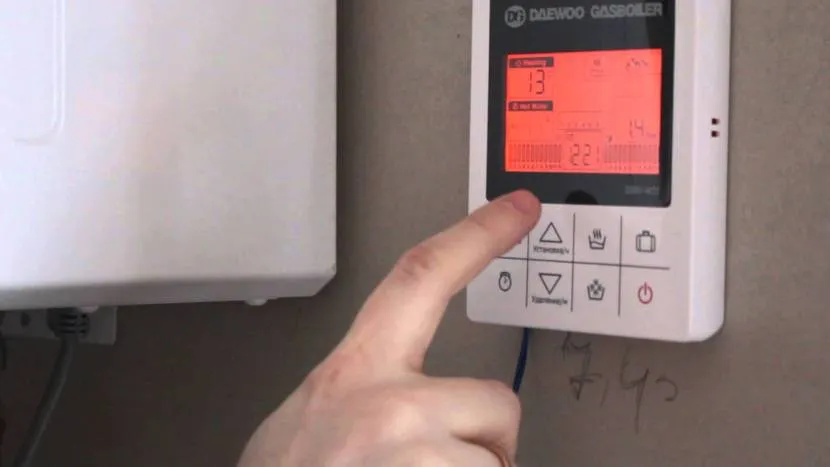

Обеспечивает настройку параметров работы системы. Соединяет в себе провода, датчики, сенсоры, электросхемы.
- Сенсоры автоматического контроля параметров безопасности.
Газовая автоматика для котлов следит за стабильностью параметров работы и безопасностью системы. Предотвращает развитие аварийной ситуации по различным причинам – перегрева, отключения тяги, потери пламени в горелке и проч.
Совет! Стандартный двухконтурный котел производит до 8 литров бытовой горячей воды в минуту. При необходимости большего потребления лучше установить одноконтурную модель, совмещенную с водонагревателем накопительного вида. Объем бытовых бойлеров варьируется в широких пределах – от 50 до 300 литров. Этого вполне достаточно для повседневных нужд частного дома.
Разновидности
Функциональность бытового газо-котельного оборудования во многом зависит от разновидности его основных частей. Существует несколько типов классификации – по следующим критериям:
- Способу монтажа.

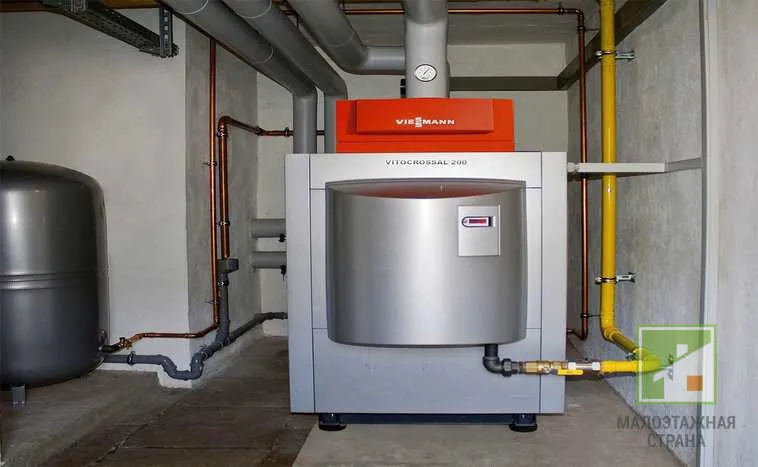

Подразделяются на настенные и напольные. Первые обладают небольшими размерами и мощностью не выше средней. Они занимают мало площади и предназначены для небольших помещений. Вторые более производительны и рассчитаны на отопление просторных домов. Для них нужно оборудовать надежную котельную по всем строительным нормам.
- Виду дымоотвода и камеры сгорания.
Бывают атмосферные и турбированные. В первом случае отходы сжигания топлива удаляются естественной тягой, а забор кислорода поступает в камеру открытого типа из самого помещения, во втором – принудительно встроенным вентилятором, при этом приток кислорода в камеру закрытого типа осуществляется снаружи через воздуховод.
- Количеству теплообменников.
Котлы с одним контуром работают на обогрев + бойлер, с двумя – помимо отопления обеспечивают горячей водой.
- Типу розжига.
В одном варианте пламя зажигается вручную с помощью встроенного пьезоэлемента, в другом – работает специальная автоматика для котлов отопления. При этом она позволяет котлу работать без контроля со стороны человека.
- Схеме теплоотведения.
Конвекционные агрегаты переводят тепло огня непосредственно на теплоноситель. Более совершенные конденсационные модели помимо этого дополнительно используют энергию водяного пара. Для этого в их конструкции предусмотрен специальный паровой теплообменник. КПД таких установок существенно выше.
Полезная информация! Самым долговечным считается теплообменный контур из чугуна. Однако при транспортировке и монтаже нужно учитывать его большую массу и хрупкость.
Этапы монтажа

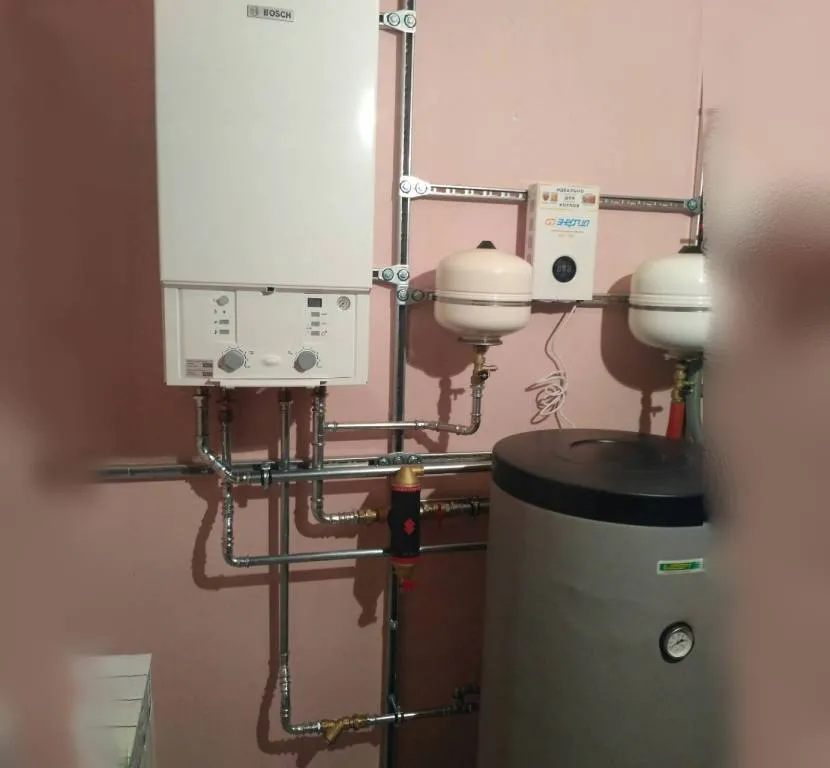

Монтаж настенного газового котла осуществляется специалистами по следующей технологии:
- Подготовка помещения для размещения агрегата в соответствии с нормативными требованиями.
- Создание системы вентиляции.
- Установка креплений и кронштейнов.
- Монтаж агрегата.

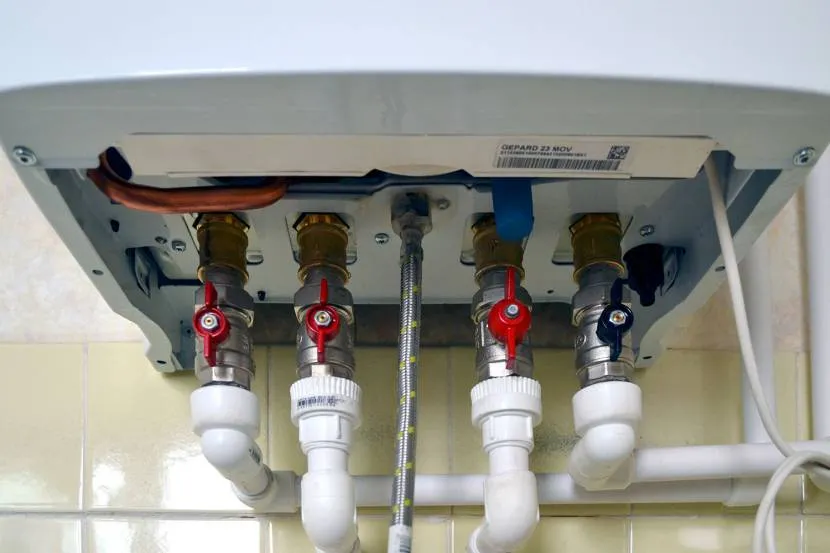

- Подвод и подключение труб отопительной системы.
- Подсоединение холодного водопровода.
- Подключение газо-котельного оборудования к источнику газа.
- Монтаж проводки, подключение электроприборов и автоматики.
- Обустройство дымоотвода.
- Проверка, подготовка и пробный запуск котла.
Важно! В помещении, где монтируется газовый котел, должны строго соблюдаться правила техники безопасности. Отделка стен допускается только из негорючих материалов. Кроме того, наличие воздушного газового датчика – обязательное условие эксплуатации агрегата.

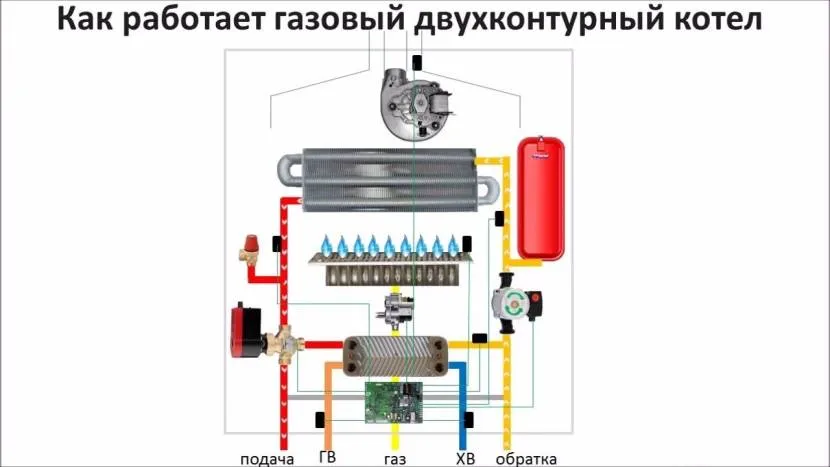

Видео о том, как устроен и работает одно- и двухконтурный газовый котел:
Особенности эксплуатации и обслуживания
После того, как монтаж настенных котлов или их напольных аналогов завершен, начинается период эксплуатационного обслуживания. Чтобы избежать поломок и аварийных ситуаций, оборудование должно осматриваться с определенной периодичностью. Помимо самого газового агрегата не в меньшем внимании нуждаются трубопроводы отопительной системы.
Нередко причиной аварии является закупорка магистрали накопившимся на внутренней поверхности труб налетом солей. Эта проблема особенно актуальна при использовании жесткой воды в системе. Решить ее можно периодическим проведением профилактической чистки – путем закачки в трубопровод специальных реагентов.
Рекомендация! Существенно продлить эксплуатацию газового агрегата и повысить безопасность позволяют умные системы автоматического контроля. Современные приборы оснащаются датчиками давления газа, интенсивности пламени, тяги дымохода, нагрева и аварийного контроля первичного контура, давления воды, предохранительного клапана, протечки горячей воды. В случае ЧП котел будет автоматически отключен, а хозяин оповещен даже на удалении – по СМС или интернету.
В этом видео показано, как обслуживать газовый котел:
Коротко о главном
Устройство котла на природном газе основано на входящих в его конструкцию следующих рабочих узлов:
- Пламеобразователь.
- Теплообменный контур.
- Насос.
- Расширительный бак.
- Дымоход.
- Модуль управления.
- Автоматика.
Газовый котел работает по принципу сжигания природного газа в горелке и передаче выделенной энергии на теплоноситель через теплообменник. Агрегаты различаются по способу монтажа, дымоотводу и камере сгорания, числу теплообменных контуров, типу розжига и схеме теплоотведения. Монтаж оборудования осуществляется специалистами строго по технологии. В ходе эксплуатации обязательно требуется регулярный осмотр.
