Реле защиты от сухого хода

Простое электромеханическое устройство отслеживает наличие давления в системе. Как только давление опускается ниже установленного порога, цепь питания прерывается, и насос прекращает свою работу.

Состоит реле из мембраны, которая реагирует на давление и контактной группы, которая в нормальном состоянии разомкнута. При понижении давления мембрана давит на контакты, они замыкаются, отключая питание.

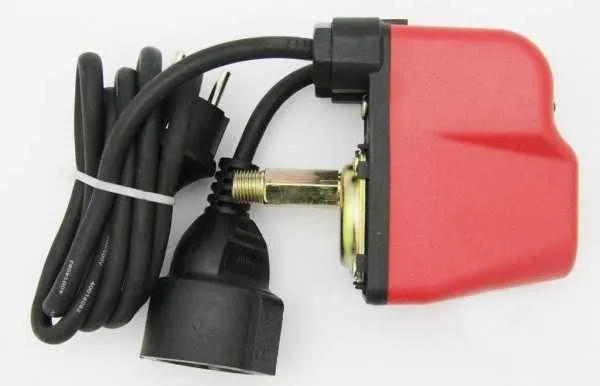

Так выглядит защита от сухого хода насоса

Давление, на которое реагирует устройство — от 0,1 атм до 0,6 атм (в зависимости от заводских настроек). Такая ситуация возможна когда воды мало или ее нет совсем, засорился фильтр, самовсасывающая часть оказалась слишком высоко. В любом случае, это — состояние сухого хода и насос надо отключать, что и происходит.

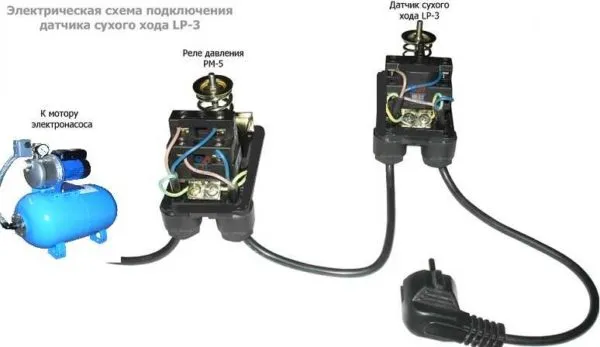

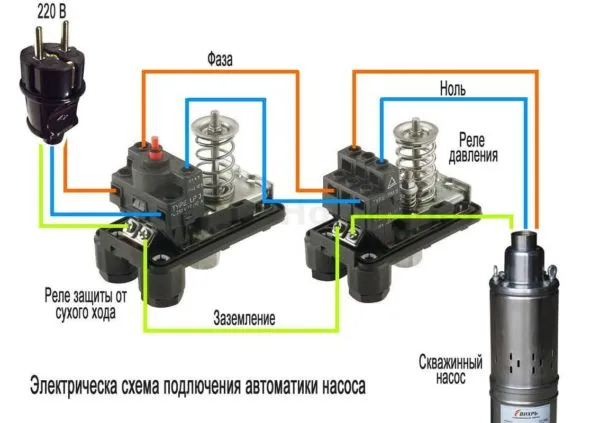

Схема электрического подключения реле сухого хода в системе с гидроаккумулятором

Устанавливается реле защиты от холостого хода на поверхности, хотя есть модели и в герметичном корпусе. Нормально оно работает в схеме полива или любой системе без гидроаккумулятора. Более эффективно работает с поверхностными насосами, когда обратный клапан установлен после насоса.

В системе с ГА его поставить можно, но 100% защиту от сухого хода насоса вы не получите. Все дело в особенности строения и работы такой системы. Ставят защитное реле перед реле давления воды и гидроаккумялятором. При этом между насосом и защитой стоит обычно обратный клапан, то есть мембрана находится под давлением, создаваемым гидроаккумулятором. Это обычная схема. Но при таком способе включения возможна ситуация, когда работающая помпа при отсутствии воды не отключится и перегорит.

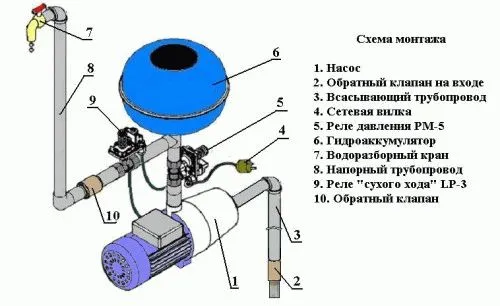

Боле подробная схема подключения реле давления в схеме подачи воды с глубинным насосом

Например, создана ситуация сухого хода: насос включился, воды в колодце/скважине/емкости нет, в гидроаккумуляторе некоторое количество есть. Так как нижний порог давления выставляется обычно порядка 1,4-1,6 атм, мембрана защитного реле не сработает. Ведь давление в системе есть. В таком положении мембрана отжата, насос всухую будет работать.

Остановится он или тогда когда перегорит или тогда, когда из гидроаккумулятора израсходуют большую часть запаса воды. Только тогда давление упадет до критического и реле сможет сработать. Если такая ситуация возникла во время активного использования воды, ничего страшного в принципе не случится — несколько десятков литров иссякнут быстро и все будет в норме.

Предлагаем ознакомиться Реле давления воды для насоса схема подключения, устройство и отзывы

Но если это произошло ночью — спустили воду в бачке, помыли руки и ушли спать. Насос включился, сигнала на отключение нет. К утру, когда начнется разбор воды, он будет в нерабочем состоянии. Вот потому в системах с гидроаккумулчторами или насосными станциями лучше использовать другие устройства защиты от сухого хода водяного насоса.

Датчик сухого хода для насоса: принцип работы

Причины исчезновения воды бывают различные – иссякла скважина, произошёл разрыв всасывающего шланга, забились фильтры.

Для предотвращения подобных неприятностей в состав водопроводной магистрали вводят специальный защитный датчик – реле сухого хода. В современных насосных станциях подобный прибор включён в заводскую комплектацию. Однако, большая часть бюджетных модификаций насосов лишена встроенной защиты.

На сегодня имеется несколько разных модификаций защитных приборов. Стандартный датчик защиты от сухого хода включает следующие элементы:

• Мембрана, установленная внутри корпуса реле.
• Размыкающие контакты – автоматически срабатывают при снижении напора в водопроводной сети менее установленного порога.
• Регулировочная пружина. С её помощью устанавливаются пределы сработки датчика.

Когда водяное давление находится в пределах нормы, внутренняя мембрана под её напором прогибается, соединяя электроконтакты. В результате цепь замыкается, и электродвигатель насоса работает. Когда водяное давление вдруг опускается ниже определённого уровня, мембрана распрямляется, размыкая контакты. Подача электропитания к мотору прекращается, и он останавливается.

Запустить аппарат вновь возможно, лишь наполнив систему водой, и создав внутри датчика необходимое давление. Для регулировки порога автоматического выключения насоса предназначена специальная пружина. Диапазон настроек составляет приблизительно 1 атм.

Защита погружного насоса — когда воды в скважине мало

Такое часто бывает, что дебет скважины небольшой и при длительной работе погружного насоса, он выкачивает из неё всю воду. В этом случае, необходима система защиты скважинного насоса. Поплавковый выключатель в скважину не установишь, нет места. Задачу решает другой прибор и называется он — электронный регулятор уровня.

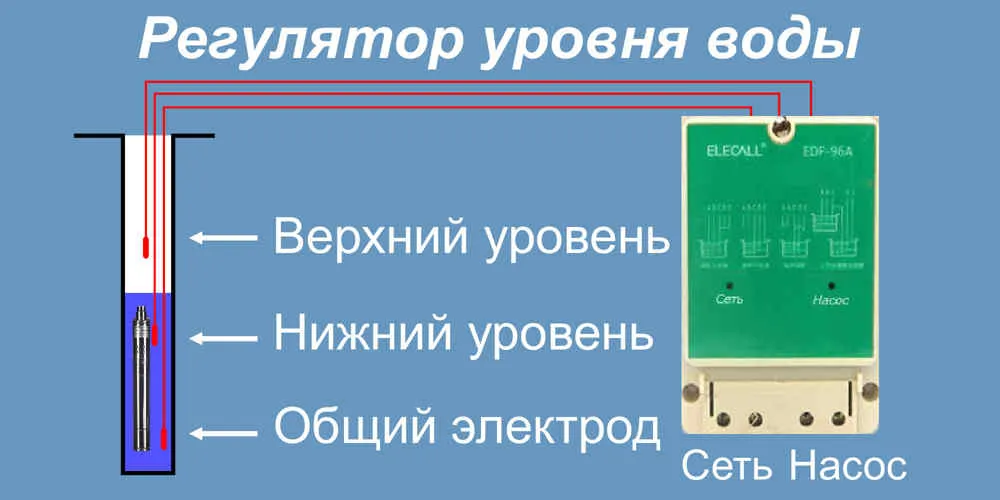

Суть метода такова: в скважину погружаются три электрода, и когда уровень воды в ней опускается до нижнего электрода — прибор отключает насос, а когда вода поднимается до верхнего — прибор включает его.

Специфика эксплуатации

Перекачиваемая вода в домашних системах подразумевает несколько параллельных процессов:

• транспортировка жидкости к потребителю;
• охлаждение перекачивающего оборудования;
• смазка эластичных элементов насоса

Особенно заметны негативные последствия неправильной эксплуатации у вибрационного оборудования, которое является наиболее популярным в бытовых схемах водоснабжения. Также недопустимым считается явление для погружных, поверхностных и дренажных аппаратов.

Для того, чтобы сгорел погружной насос, достаточно 5 минут работы без воды

Если не предусмотрена защита от сухого хода скважинного насоса, то в результате происходят следующее:

• подвижные элементы разогреваются и повышают температуру смежных узлов;
• большинство деталей подвергается деформации;
• в определенной ситуации случается заклинивание, что приводит к выходу из строя электрической части.

В конструкции насосной станции нужно своевременно провести монтаж защиты, так как последствия «сухого хода» не ремонтируются по гарантии, работы придется проводить за свой счет.

При проверке состояния вышедшего из строя оборудования специалисту не составит труда определить причину данного состояния. О ней свидетельствуют характерные деформационные признаки элементов конструкции. В инструкциях к оборудованию производитель четко обозначает недопустимость эксплуатации насосов в отсутствии залитой в рабочие полости жидкости.

Один из примеров сгоревшей обмотки — первый явный признак для мастера

Предположительные «виновники» поломки

Существует несколько наиболее часто встречающихся причин, которые приводят к экстремальному режиму работы помп:

• Несбалансированная мощность насоса. В такой ситуации происходит быстрая откачка жидкости по причине недостаточного дебета скважины или для насосов, у которых заборная часть располагается выше динамического уровня.
• Схема подключения имеет участок заборной трубы, в которой имеется разгерметизация. Через отверстие станет внутрь проходить воздух.
• Засорилась труба откачивания, что нередко бывает у поверхностных моделей насосов.
• Работа гидравлики ведется при пониженном давлении.
• Во время откачки жидкости из любой емкости необходимо не допускать захвата воздуха.

Без установленных автоматических систем справится с недопущением «сухого хода» достаточно проблематично.

Какая бывает защита от сухого хода для насосной станции

Одним из главных факторов получения надежной схемы является монтаж автоматики. К подобному оборудованию относят следующие компоненты:

• датчик сухого хода для насоса;
• реле сухого хода для станций или насосов;
• реле давления;
• поплавковый выключатель.

Выключение поплавком

Одним из универсальных блокираторов является поплавковый датчик сухого хода для погружного насоса. Этот элемент цепи – относительно недорогой помощник для защиты гидравлического оборудования. Благодаря простате установки данный датчик сухого хода для насоса используется во многих схемах, например, когда проводится откачка из классических колодцев либо каких-то емкостей.

Поплавок — защита от перегрева и сухого хода

Подключается датчик сухого хода для погружного насоса в электроцепь для одной из фаз питания. Спецконтакт внутри аппарата разорвет соединение при определенном положении корпуса поплавка. Таким образом откачка своевременно остановится. Высота срабатывания задается при настройке местом установки поплавка. Кабель, которым соединен датчик сухого хода для насоса, устанавливается на определенном уровне, чтобы во время понижения поплавка не происходил абсолютно полный отбор жидкости. Должно оставаться определенное количество жидкости в момент размыкания контактов.

Во время отбора воды поверхностным либо погружным агрегатов крепление датчика осуществляется так, чтобы даже после разрыва контакта уровень жидкости был все же выше заборной решетки или клапана.

Недостатком поплавка является нулевая универсальность – в узкой шахте его не установишь.

В подобной ситуации приходится искать иные методы, которыми будет осуществлена защита от сухого хода скважинного насоса.

Реле давления воды

Используемое реле защиты от сухого хода конструктивно является электрическим, который дает возможность разорвать контакт в цепи при критическом понижении давления и, соответственно, уровня воды в источнике. Исходное минимальное значение задает производитель. Обычно оно варьируется в интервале 0,5-0,7 атмосферы.

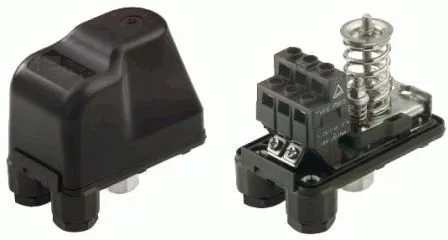

Реле давления от работы «всухую»

Подавляющее большинство моделей реле сухого хода для бытовых нужд самостоятельную регулировку порогового значения не предусматривает.

В нормальных условиях работы насосной станции давление в системе всегда превышает одной атмосферы. Занижение показателя свидетельствует лишь об одном – в заборный патрубок проник воздух. Автоматика сразу разрывает контакт, запитывающий насос, не давая току идти по кабелю. Старт после разрыва осуществляется исключительно в ручном режиме, что является дополнительной защитой.

Применение подобного реле имеет смысл при соблюдении определенных условий:

• наличие замкнутой водопроводной схемы;
• смонтированный гидробак;
• использование насосной станции с поверхностным или погружным насосом.

Принцип работы данного реле актуальный для систем с глубинными помпами.

Датчик потока воды

В схемах задействуют специальные датчики сухого хода, которые фиксируют скорость воды, пропускаемой насосом. В конструкции датчика предусмотрен клапан (лепесток), расположенный на участке протока, и герконовый микропереключатель. На одной из сторон подпружиненного клапана имеется магнит.

Схема подключения датчика потока воды

Алгоритм, по которому работает данный датчик, следующий:

• вода проталкивает клапан;
• за счет толчка пружина сжимается;
• контакты замыкаются и оборудование начинает работать.

Как только поток ослабевает или полностью заканчивается, давление на клапан прекращается, соответственно, пружина ослабевает, магнит отходит от переключателя и контакт разрывается. Работа помпы останавливается. При появлении воды весь цикл повторяется в автоматическом режиме.

Данный датчик встраивается в гидравлическое оборудование небольшой мощности. Его работа заключается в балансе между двумя величинами: потоке и уровне давления. Позитивными качествами являются такие характеристики:

• компактные габариты;
• простота монтажа;
• быстрота реакции на отключение.

Благодаря высокой скорости срабатывания удается своевременно отключить питание, что уменьшает риск безводной работы.

Мини АКН

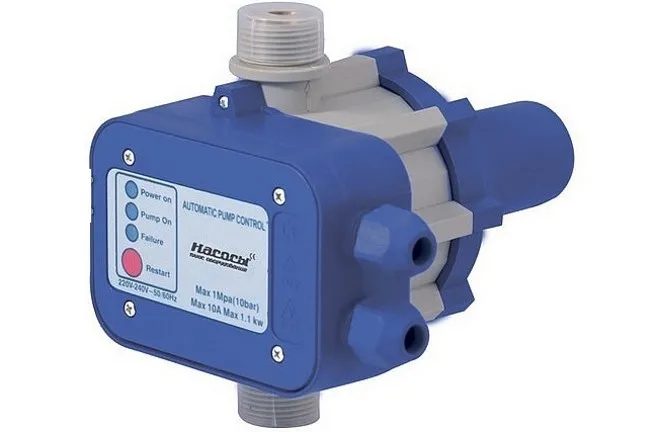

При необходимости установки универсальной защиты специалисты рекомендуют воспользоваться прибором для аварийных режимов мини АКН. В основе его лежит электронная защита самовсасывающего оборудования, которая реагирует на заданные параметры.

Мини АКН

Преимуществами прибора являются:

• минимальное энергопотребление;
• небольшие параметры;
• комплексная защита от экстремальных режимов;
• высокая степень надежности;
• простота установки.

Датчик сухого хода для насоса: возможности конструкции и ее выбор

Обустраивая собственный источник водоснабжения, каждый хозяин обязан позаботиться о дополнительной его защите. Кроме того, в предотвращении поломок нуждается не только сама скважина или колодец, но и оборудование, осуществляющее работу: так называемые дренажные системы и наружные насосы. В целях безопасности и снижения риска перегрева используют датчик протока воды, который прежде необходимо правильно подобрать.

Почему возможен сухой ход насосной системы?

Некорректная работа насосной станции, установленной к водоему может зависеть исключительно от отсутствия жидкости. Абсолютно не существует разницы, какой водоем используется для осуществления перекачки воды, проблемы сухого хода для насоса актуальны в любом случае.

Поплавковый датчик сухого хода для насоса

Причины холостой работы часто происходят из-за неправильного монтажа насоса в источнике водоснабжения, а также неверного его выбора для данных целей (не соответствие техническим характеристикам и параметрам скважины или колодца). Чтобы исключить, перегрев насоса и возможные его неполадки необходимо размещать откачивающее устройство на динамичном уровне, то есть в том месте где вода не убывает.

Также прекращение подачи жидкости может происходить из-за снижения давления в трубопроводе, за счет чего происходит снижение потока воды и образуется воздушная пробка, которая проникая в рабочий механизм устройства, выводит его из строя. При потере герметичности шланга или трубы также возможно возникновение подобных проблем.

Обратите внимание!Если ваш насос настроен исключительно на ручную работу и работает от постоянного источника (из местного пруда, реки или озера), в таком случае нет необходимости использовать автоматизированный датчик протока. В случае, если насос подключен к небольшим скважинам и не имеет автоматов защиты, позаботиться о предотвращении поломки стоит.

Виды датчиков сухого хода для насосов

На практике встречается всего несколько видов датчиков, осуществляющих защитную функцию по отношению к насосному оборудованию. Сегодня их подразделяют на три основные типа:

• реле давления с функциональным оснащением защиты. Средняя стоимость отечественного производителя конструкции потока воды составляет порядка 250 руб. Особенность механизма заключается в способности отключать мотор при снижении давления ниже номинального уровня. Обычно предельно допустимое давление устанавливается на заводе и ручной регулировке не поддается;

Разборка датчика сухого хода для воды

Некоторые насосные станции скважинного типа не требуют специальных защитных дополнений, так как в них предусмотрена своя защита в качестве заводских параметров.

Схема работы датчика сухого хода

Датчик контроля давления или реле холостого хода выполняет свою работу, используя отдельный принцип. Само же устройство потока представляет собой механизм с коммутирующими контактами. Перед установкой реле имеет разомкнутые контакты. Чтобы запустить датчик нужно нажать и удерживать красную кнопку до тех пор, пока уровень давления не поднимется до нужного значения. Если количества атмосфер будет недостаточно, датчик будет отключен.

Некоторые установки имеют в конструкции специальные гайки на пружинах, позволяющие корректировать значения давления, когда механизм будет срабатывать. Чтобы подсоединить датчики потока воды для скважинных насосов потребуется их расположить последовательно в электросети вместе с откачивающим оборудованием. При обнаружении падения атмосфер, срабатывает защита насоса от сухого хода, там самым размыкая электрическую сеть.

Внимание!Установка реле движения потока для насосных подстанций в автономном источнике водообеспечения происходит строго по принципиальной схеме. Никаких отклонений от указанных значений быть не должно, так как повышается вероятность неправильной работы устройства и несрабатывание защиты.

Как выбрать устройство и его установить в домашних условиях?

Подбирайте устройство движения потока обязательно с учетом всевозможных характеристик своего насосного оборудования и возможностей источника водоснабжения. Перед покупкой и непосредственным монтажом защитного реле своими руками, обязательно получите консультацию опытного специалиста.

Важным шагом после выбора установки движения потока считается ее правильный монтаж. Обязательно предусмотрите чтобы реле давления было установлено до первого запуска системы водоснабжения. В таком случае вы сможете предусмотреть возможные неисправности и предотвратить их последствия.

Как подключить датчик сухого хода к насосу

Для того чтобы выполнить механический тип подключения реле давления, вам понадобятся навыки в работе с фитингами. Вам необходимо нарезать резьбу, если ее нет и уплотнить конструкцию льном или лентой фум. Врезать приспособление в трубе поможет специальный разводной ключ. После занимаемся подключением электрики в механизме. Учтите то, что проводники на датчике должны по своему сечению подходить по мощности к насосу.

Типичные ошибки мастеров

При обустройстве трубопровода своими руками, важно чтобы оборудование для контроля потока было правильно подключено. Но к сожалению не совсем опытный пользователь может внести нарушения в стабильность работы. Чтобы исключить все неприятности нужно знать о типичных ошибках, которые допускают мастера при подключении реле.

1. Неправильно подсоединяют устройство. Случается, и такое, когда датчик подсоединен до прибора учета расхода воды, за счет чего принцип работы становится неверным.
2. Негерметичность соединений происходит в том случае, когда не использованы специальные уплотнители или были подобраны материалы не надлежащего качества.
3. Не точно подобрано оборудование для самой системы водоснабжения, и наблюдается несоответствие техническим характеристикам насоса.
4. Отсутствует схема правильного подключения, в следствие чего может быть параллельное подсоединение приспособления.
5. Хозяева пытаются изменить чувствительность давления в тех механизмах, которые не предусмотрены для этого.

Из-за подобного халатного отношения к конструкциям защиты водяного потока, вы не добьетесь идеального рабочего результата. Вероятнее всего защита насосной станции будет работать на половину, поэтому гарантия долговечности приспособления отсутствует.

Выбираем датчик сухого хода для скважинного насоса
Выбор датчика сухого хода для насоса и его подключение лучше выполнять по строгой схеме, чтобы в последствии не наблюдать ошибки в работе оборудования.

Проблемы с работой реле сухого хода глубинного насоса

Возможные погрешности в работе реле глубинных установок:

• снижен порог минимальной настройки — даже небольшое отклонение препятствует своевременному срабатыванию приспособления. А значит, насос продолжит работу;
• аналогичная погрешность завышенного предела создаст защиту. Это отключит помпу без причины;
• слишком низкое давление увеличивает время, необходимое на запуск системы. Единственный выход — слить жидкость из гидроаккумулятора;
• даже небольшая погрешность способна запустить механизм отката давления. В результате на фоне высокого потребления давление начинает резко падать. Чтобы исключить холостые отключения, уменьшите силу давления.

Установленное реле не помогает, насос продолжает работать без воды (причины и методы решения проблемы)

Как показывает практика, нередко даже при наличии защиты, прибор не срабатывает, а оборудование продолжает работать. Причины неполадки:

• залипание контактов — еще хуже — их оплавление. Контакты прерывателя под воздействием пускового тока повреждаются. Если контакты сохранили целостность и просто залипли, проблема устраняется легко. Зачистите места накаливания мелкой наждачкой или обычной пилкой для полировки ногтей. Если они сильно повреждены, придётся менять их на новые;
• интервал между порогами срабатывания устройства выше нормы — выполните настройки, которые рекомендует производитель реле, и проблема решится.

Датчики уровня воды

В любой ситуации, которая приводит к сухому ходу насоса, поток воды недостаточен или отсутствует совсем. Есть устройства, которые отслеживают такую ситуацию — реле и контроллеры протока воды. Реле или датчики протока — электромеханические устройства, контроллеры — электронные.

Датчики протока бывает двух типов — лепестковые и турбинные. Лепестковые имеет гибкую пластину, которая находится в трубопроводе. При отсутствии тока воды пластина отклоняется от нормального состояния, срабатывают контакты, отключающие питание насоса.

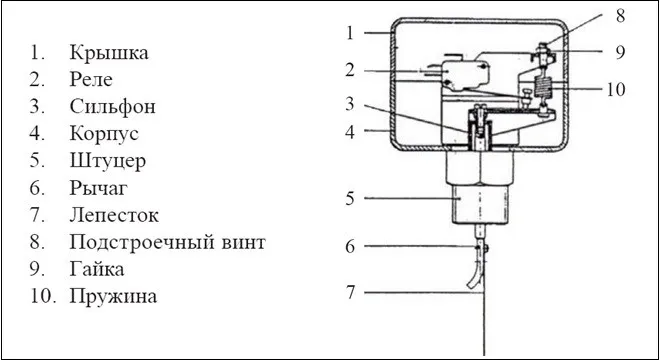

Так выглядя лепестковые датчики протока Устройство лепесткового датчика Устройство турбинного датчика протока воды Датчик протока воды для водопровода Виды и параметры датчиков протока воды для насоса

Турбинные датчики потока устроены несколько сложнее. Основа устройства — небольшая турбина с электромагнитом в роторе. При наличии потока воды или газа турбина вращается, создается электромагнитное поле, которое преобразуется в электромагнитные импульсы, считываемые датчиком. Этот датчик, в зависимости от количества импульсов, включает/отключает питание насоса.

Контролеры протока

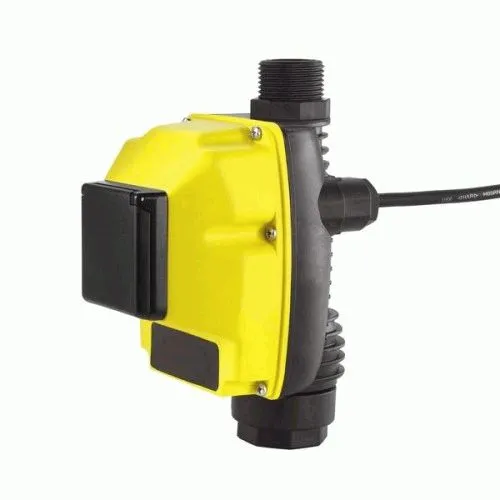

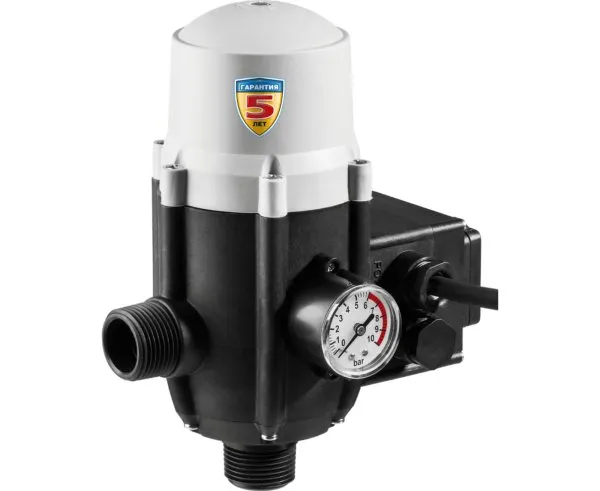

В основном это устройства, которые совмещают две функции: защиту от сухого хода и реле давления воды. Некоторые модели плюс к этим функциям могут иметь встроенный манометр и обратный клапан. Эти устройства еще называют электронными реле давления. Устройства эти дешевыми не назовешь, но они обеспечивают качественную защиту, отслуживая сразу несколько параметров, обеспечивая требуемое в системе давление, отключая оборудование при недостаточном потоке воды.

Название	Функции	Параметры срабатывания защиты от сухого хода	Подсоединительные размеры	Страна/производитель	Цена
BRIO 2000M Italtecnica	Реле давления датчик протока	7-15 сек	1″ (25 мм)	Италия	45$

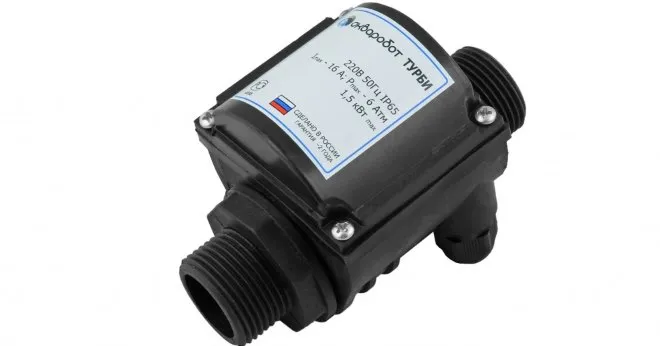

АКВАРОБОТ ТУРБИПРЕСС	Реле давления реле протока	0,5 л/мин	1″ (25 мм)	75$
AL-KO	Реле давления обратный клапан защита от сухого хода	45 сек	1″ (25 мм)	Германия	68$
блок автоматики Джилекс	Реле давления защита от холостого хода манометр	1″ (25 мм)	Россия	38$
блок автоматики Aquario	Реле давления защита от холостого хода манометр обратный клапан	1″ (25 мм)	Италия	50$

В случае использования блока автоматики гидроаккумулятор — лишнее устройство. Система отлично работает по появлению расхода — открытию крана, срабатыванию бытовой техники и т.п. Но это если запас по напору небольшой. Если же разрыв большой, необходим и ГА, и еще реле давления. Дело в том, что предел отключения насоса в блоке автоматики не регулируется.

Насос отключится только тогда, когда создаст максимальное давление. Если он взят с большим запасом по напору, то может создать избыточное давление (оптимальное — не больше 3-4 атм, все что выше ведет к преждевременному износу системы). Потому после блока автоматики ставят реле давления и гидроаккумулятор. Такая схема дает возможность регулировать давление, при котором отключается насос.

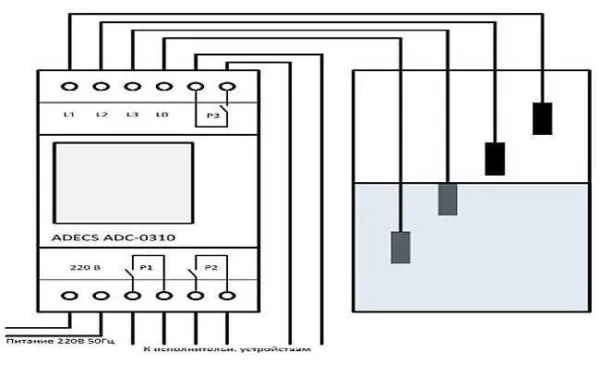

Эти датчики устанавливаются в колодце, скважине, емкости. Целесообразно их использовать с насосами погружного типа, хотя и с поверхностными они совместимы. Есть датчики двух типов — поплавковые и электронные.

Поплавковые

Есть два типа датчиков уровня воды — на заполнение емкости (защита от переливов) и на опорожнение — как раз защита от сухого хода. Второй вариант — наш, первый нужен при заполнении бассейна. Есть еще модели, которые могут работать и так, и так, а принцип работы зависит от схемы подключения (идет в инструкции).

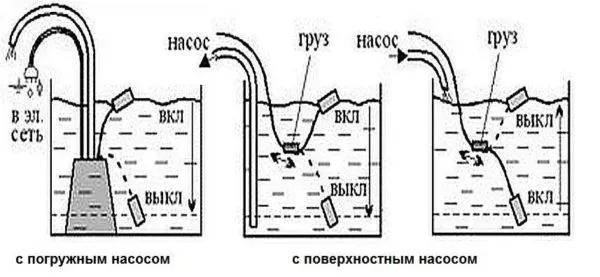

Принцип работы поплавкового выключателя

Принцип работы при использовании для защиты от сухого хода прост: пока есть вода, датчик-поплавок задран вверх, насос может работать, как только уровень воды упал настолько, что датчик опустился, контактор размыкает цепь питания насоса, он не может включиться до тех пор, пока уровень воды не поднимется. Для защиты насоса от холостого хода кабель поплавка подключается в разрыв фазного провода.

Эти устройства могут использоваться не только для контроля минимального уровня воды и сухого хода в скважине, колодце или накопительной емкости. Они также могут контролировать перелив (переполнение), что часто необходимо при наличии в системе накопительной емкости, из которой затем вода перекачивается в дом или при организации водоснабжения бассейна.

Один и тот же прибор может контролировать разные уровни, в том числе, минимальный

Это основные способы, которыми организуется защита от сухого хода насоса в системах водоснабжения частного дома. Есть еще частотные преобразователи, но они стоят дорого, потому их целесообразно применять в больших системах с мощными насосами. Там они быстро окупаются за счет экономии электроэнергии.

Подключение реле сухого хода к насосной станции

Реле защиты сухого хода насоса чаще монтируется наверху, в защищённом от сырости месте.

В продаже имеются и варианты с гидроизоляцией, разработанные для установки внутри скважины. К ним относятся и поплавковые механизмы, отключающие насос в при критическом снижении уровня воды, ниже определённого уровня. Смонтировать датчик вполне возможно собственными руками, без привлечения дорогостоящих специалистов.

Вся работа состоит из нескольких этапов:

• Установка защитного реле производится только совместно с датчиком водяного давления. Схема подключения данных приборов должна неукоснительно соблюдаться в соответствии с прилагаемой инструкцией предприятия-производителя.
• Следующим шагом определяемся с местом установки прибора. Чаще всего реле устанавливают на труб, выходящую из насоса, и непосредственно после датчика давления.
• На участке трубы, где планируется установить реле, монтируется соответствующий по диаметру и резьбе фитинг-тройник.
• Далее нужно демонтировать крышку датчика холостого хода, и снять находящуюся под ней пластиковую прокладку. В результате откроется доступ к патрубку, который и следует присоединить к фитингу-тройнику. Стыковочную резьбу, во избежание протечек, следует уплотнить льняной подмоткой, или специальными нитями, типа «Тангит-унилок»
• В питающем электрокабеле насоса делается разрыв, куда вставляется реле защиты от холостого хода. При размыкании контакта датчика, разрывается течение электрического тока, и насос перестаёт работать.

Устройства высокого давления

Реле сухого хода для насоса низкого давления производятся только с одной камерой. Контакторы у модификаций могут отличаться по конструкции. Большинство устройств работает от сети 220 В. При этом рабочая частота у них минимум равняется 45 Гц. Сразу стоит отметить, что модели подходят для насосов мощностью не более 3 кВт.

Контакты на пластине находятся в горизонтальном положении. Штифты при этом устанавливаются рядом с пластиной. Всего у модификаций имеется две гайки. Для регулировки давления применяется зажимной винт. Штифты довольно часто используются малого диаметра. Модели указанного типа хорошо подходят для работы с погружными насосами. Каркасы в устройствах применяются разной степени защищенности, и в данном случае многое зависит от производителя.

Реле сухого хода для насоса высокого давления являются очень востребованными. В первую очередь модели применяются на гидростанциях. Они хорошо подходят для насосов, которые используются в системе водопровода. Контакторы у них применяются на два выхода. Рабочие гайки находятся в верхней части корпуса.

Также надо отметить, что существуют модификации на две камеры. Выходной патрубок у них располагается по центру основания. Большинство моделей складывается на базе дипольного контактора. У модификаций используется несколько штифтов. Устройства хорошо подходят для погружных насосов. Патрубки имеются диаметром от 2.3 см.

Работают реле минимум при частоте 40 Гц. Выходной кабель обязан подключаться к клеммной коробке. Для регулировки пластины имеется зажимной винт. Чтобы выравнивать давление внутри системы, гайка проворачивается по часовой стрелке. Датчики очень редко встречаются у модификаций данного типа. Непосредственно кнопки запуска располагаются на контакторах. В обслуживании модели очень просты.

Какое защитное устройство выбрать

Выбор прибора защиты насоса от сухого хода обусловлен моделью самой помпы и задачами, с которыми ему нужно справиться. Оптимальным считается вариант, когда используют датчик сухого хода для насоса в виде поплавка и реле давления. Подсоединение к трубопроводу этих устройств позволит в полной мере сократить риски по поломке помпового оборудования.

Использование защитных элементов необязательно, если:

• глубина скважины или емкости достаточно велика;
• обслуживание перекачивающего агрегата осуществляется опытным мастером;
• уровень воды в системе не меняется – подключаться с приборами защиты нет смысла.

Работа насоса требует повышенного внимания: как только пропадает вода или же срабатывает теплореле и отключается двигатель, следует немедленно выяснить причину и устранить ее, и только после этого возобновлять работу помпового агрегата.

Причины сухого хода и его вред для насоса

Итак, сухой ход — это наиболее частая причина поломки насоса. Причем, в этом случае невозможно будет даже выполнить гарантийный ремонт, если экспертиза докажет данную причину поломки. Случиться такая неприятность может в следующих ситуациях:

1. Неправильный выбор высоты подвешивания насоса в колодце или в скважине. Это может случиться, если глубина водной емкости заранее не была промеряна. Когда помпа выкачает воду до уровня своего расположения, она начнет захватывать воздух, в результате чего произойдет перегрев электродвигателя.
2. В источнике естественным путем уменьшилось количество воды. Например, колодец (скважина) заилился или вода просто не успела набраться в колодец после последней выкачки. После полной выкачки воды из колодца необходимо выждать определенное время для заполнения колодца.
3. Если применяется поверхностная помпа, которая находится на водной поверхности, то причина ее поломки может быть другой. Часты случаи, когда всасывающий патрубок насоса теряет свою герметичность. Вода всасывается вместе с воздухом, в результате чего двигатель насоса не получает достаточного охлаждения.

Предлагаем ознакомиться Виды насосов для канализации

При выборе насоса важно соизмерить его производительность с дебетом водоисточника

Итак, если защита скважинного насоса от сухого хода отсутствует, то помпа перегревается и сгорает. Это касается не только электродвигателя. Современные насосы имеют большое количество пластиковых деталей. Пластик, при отсутствии охлаждения и смазки, также может деформироваться. Это вначале приведет к уменьшению производительности устройства, а затем вызовет его перегрев, заклинивание вала и отказ двигателя.

Почему возникает сухой ход?

Сухой ход насоса является самой распространенной причиной его выхода из строя. Вдобавок, в данном случае оборудование не подлежит ремонту по гарантии, так как владелец допустил неправильную эксплуатацию прибора.

Насос начинает работать в «холостом» режиме чаще всего по следующим причинам:

1. Неверный подбор высоты подвешивания водяного насоса в скважине или колодезной шахте. Часто такое случается, когда глубина источника не была вычислена заранее. Когда оборудование откачает жидкую среду до уровня своего месторасположения, то начинает всасывать воздух, из-за чего электродвигатель прибора перегревается.
2. В источнике по естественным причинам уменьшился объем воды. К примеру, заилилось дно колодца или жидкость не успела аккумулироваться в скважине после недавней выкачки. Поэтому после откачки воды нужно выждать некоторый период, чтобы источник снова наполнился.
3. Если используется поверхностный насос, размещенный на водной глади, то причина его неисправности часто заключается в том, что всасывающий патрубок утрачивает герметичность, и вода захватывается вместе с воздухом, в результате двигатель устройства охлаждается недостаточно.

Итак, насос не снабжен защитой в виде датчика и реле сухого хода, то помпа быстро перегревается и электродвигатель, а также другие части конструкции сгорают. Пластиковые элементы перекачивающего агрегата, при отсутствии достаточной смазки и охлаждения, деформируются, что сначала приведет к сокращению производительности приспособления, а потом инициирует его перегрев, самозаклинивание вала и поломку двигателя.

Устройства контроля протока воды

В любой ситуации, которая приводит к сухому ходу насоса, поток воды недостаточен или отсутствует совсем. Есть устройства, которые отслеживают такую ситуацию — реле и контроллеры протока воды. Реле или датчики протока — электромеханические устройства, контроллеры — электронные.

Реле (датчики) протока

Датчики протока бывает двух типов — лепестковые и турбинные. Лепестковые имеет гибкую пластину, которая находится в трубопроводе. При отсутствии тока воды пластина отклоняется от нормального состояния, срабатывают контакты, отключающие питание насоса.
Так выглядя лепестковые датчики протока
Устройство лепесткового датчика
Устройство турбинного датчика протока воды
Датчик протока воды для водопровода
Виды и параметры датчиков протока воды для насоса

Турбинные датчики потока устроены несколько сложнее. Основа устройства — небольшая турбина с электромагнитом в роторе. При наличии потока воды или газа турбина вращается, создается электромагнитное поле, которое преобразуется в электромагнитные импульсы, считываемые датчиком. Этот датчик, в зависимости от количества импульсов, включает/отключает питание насоса.

Контролеры протока

В основном это устройства, которые совмещают две функции: защиту от сухого хода и реле давления воды. Некоторые модели плюс к этим функциям могут иметь встроенный манометр и обратный клапан. Эти устройства еще называют электронными реле давления. Устройства эти дешевыми не назовешь, но они обеспечивают качественную защиту, отслуживая сразу несколько параметров, обеспечивая требуемое в системе давление, отключая оборудование при недостаточном потоке воды.

НазваниеФункцииПараметры срабатывания защиты от сухого ходаПодсоединительные размерыСтрана/производительЦена

BRIO 2000M Italtecnica	Реле давления + датчик протока	7-15 сек	1″ (25 мм)	Италия	45$
АКВАРОБОТ ТУРБИПРЕСС	Реле давления + реле протока	0,5 л/мин	1″ (25 мм)		75$
AL-KO	Реле давления + обратный клапан + защита от сухого хода	45 сек	1″ (25 мм)	Германия	68$
блок автоматики Джилекс	Реле давления + защита от холостого хода + манометр		1″ (25 мм)	Россия	38$
блок автоматики Aquario	Реле давления + защита от холостого хода + манометр + обратный клапан		1″ (25 мм)	Италия	50$

В случае использования блока автоматики гидроаккумулятор — лишнее устройство. Система отлично работает по появлению расхода — открытию крана, срабатыванию бытовой техники и т.п. Но это если запас по напору небольшой. Если же разрыв большой, необходим и ГА, и еще реле давления. Дело в том, что предел отключения насоса в блоке автоматики не регулируется. Насос отключится только тогда, когда создаст максимальное давление. Если он взят с большим запасом по напору, то может создать избыточное давление (оптимальное — не больше 3-4 атм, все что выше ведет к преждевременному износу системы). Потому после блока автоматики ставят реле давления  и гидроаккумулятор. Такая схема дает возможность регулировать давление, при котором отключается насос.

Датчики, обеспечивающие контроль потока воды

В ситуациях, когда возникает такое нежелательное явление, как сухой ход, поток жидкости, который поступает в насос, либо обладает недостаточным давлением, либо отсутствует вовсе. Для того чтобы контролировать наличие потока и его рабочие параметры, применяют специальные устройства, которые называются датчиками протока воды. По конструктивному исполнению и принципу работы они могут быть электромеханическими (датчики) либо электронными (контроллеры).

Реле или датчики протока воды

Выделяют две разновидности электромеханических датчиков потока воды:

• лепестковые;
• турбинные.

Основным рабочим элементом датчиков первого типа является гибкая пластина, установленная в их внутренней полости, имеющей цилиндрическое поперечное сечение. В том случае, если поток жидкости в системе присутствует и обладает достаточным давлением, такая пластина, оснащенная магнитным элементом, максимально приближена к переключателю герконового типа, а его контакты находятся в сомкнутом состоянии. Если же давление потока жидкости снижается или он исчезает вообще, гибкая пластина отходит от переключателя, его контакты размыкаются, что приводит к выключению насосной установки.

Устройство датчика потока лепесткового типа

Датчики протока турбинного типа отличаются более сложной конструкцией. Ее основой является небольшая турбина, в роторной части которой установлен электромагнит. Принцип работы такого датчика, который также способен обеспечить защиту насоса от холостого хода, заключается в следующем. Поток жидкости вращает турбину, в роторе которой создается электромагнитное поле, преобразуемое затем в электромагнитные импульсы, считываемые специальным датчиком. Решение о том, включить или выключить насосное оборудование, обслуживающее систему, датчик принимает в зависимости от того, какое количество импульсов в единицу времени ему посылает турбина.

Датчик автоматического управления насосом «Турби»

Электронные контроллеры потока воды

Еще более сложной конструкцией отличаются электронные контроллеры протока воды, которые совмещают в себе функции и реле давления, и устройства, обеспечивающего защиту насосного оборудования от сухого хода. Такие контроллеры, называемые также электронными реле давления, хотя и стоят недешево, заменяют сразу несколько контрольных и управляющих устройств. Установленные в системах водоснабжения, электронные реле давления не только обеспечивают защиту насосной системы от сухого хода, но и позволяют контролировать давление и параметры потока жидкости. Когда такие параметры работы системы не соответствуют нормативным значениям, электронный датчик автоматически отключает насосное оборудование.

Электронный контроллер давления EPS-II-12, совмещающий в себе функции реле давления и реле протока

Если для обслуживания водопроводных систем применяется насос с небольшим запасом напора, то их можно оснащать только электронным реле. Когда же в системе используется насос с большим запасом по создаваемому им напору, необходимы гидроаккумулятор и отдельный датчик давления, так как электронное реле не регулируется по предельному давлению отключения насосной установки. Использование только электронного реле в таких случаях может привести к тому, что при создании избыточного давления в системе насосная станция просто не отключится.

В чем разница реле давления и реле сухого хода?

Реле давления и реле сухого хода — это два разных типа реле, которые выполняют различные функции.

Реле давления используется для контроля и регулирования давления в жидких и газообразных средах. Оно работает по принципу срабатывания контактов при достижении определенного уровня давления, что позволяет управлять работой различных систем и устройств в зависимости от изменений давления. Например, реле давления может использоваться в системах отопления для включения и выключения насосов, контроля давления в системах водоснабжения и др.

Реле сухого хода используется для защиты насосов от перегрузки и перегрева. Оно предназначено для отключения насоса при отсутствии жидкости в системе или при низком уровне жидкости, что позволяет избежать повреждений насоса и системы. Реле сухого хода может использоваться в системах водоснабжения, отопления и других технических системах.

Таким образом, разница между реле давления и реле сухого хода заключается в их функциональном назначении и принципе работы. Реле давления контролирует и регулирует давление, а реле сухого хода защищает насосы от перегрузки и перегрева при отсутствии жидкости в системе.
