Физическое моделирование и проверка электронных цепей представляют собой сложные и трудоемкие задачи, однако благодаря использованию данных программ мы сможем предварительно протестировать наши разработки перед их реализацией, гарантируя, что всё функционирует в соответствии с нашими ожиданиями, и таким образом предотвращая возможные сбои и избыточные затраты.
,
Contents [show]
- Бесплатные программы KiCad
- ProfiCAD
- Бесплатная печатная плата
- TinyCAD
- Что
- печатная плата
- Платежные программы
- Fritzing
- AutoCAD Electrical 2020
- SOLIDWORKS Electrical 2020
- Создай свои схемы онлайн
- EveryCircuit
Бесплатные программы
Не потому, что они бесплатны, они не должны быть плохими или предоставлять меньше функций, чем платные программы. Это, в частности, достаточно для любого специалиста, который не хочет платить за использование программного обеспечения для проектирования и тестирования электронных схем.

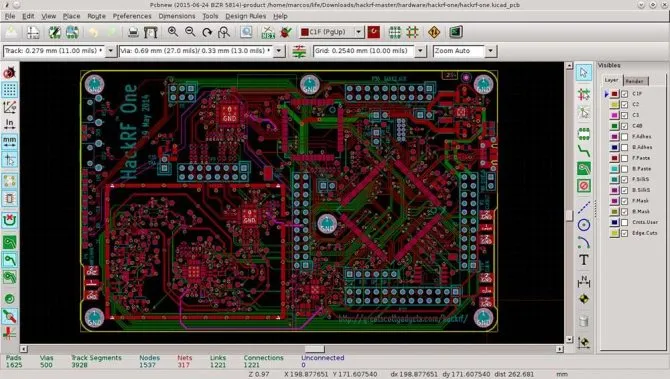

KiCad

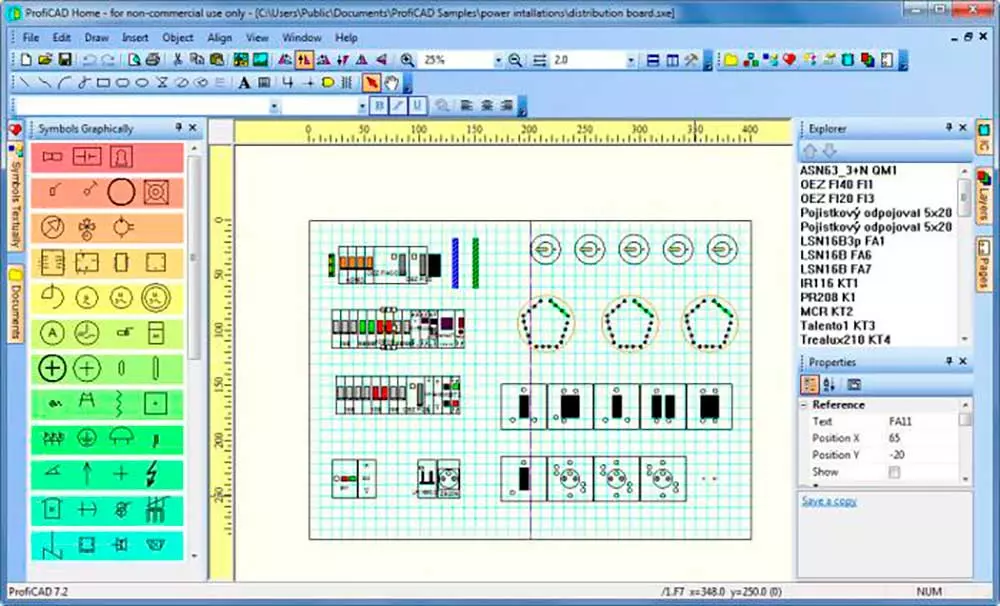

ProfiCAD
Он переведен на многие языки, и у некоммерческого издания есть ограничения, которые не поддерживают такие функции, как создание перечня материалов, списка соединений, списка кабелей, модульных координат, редактора заголовка блока и некоторых других ограничений.

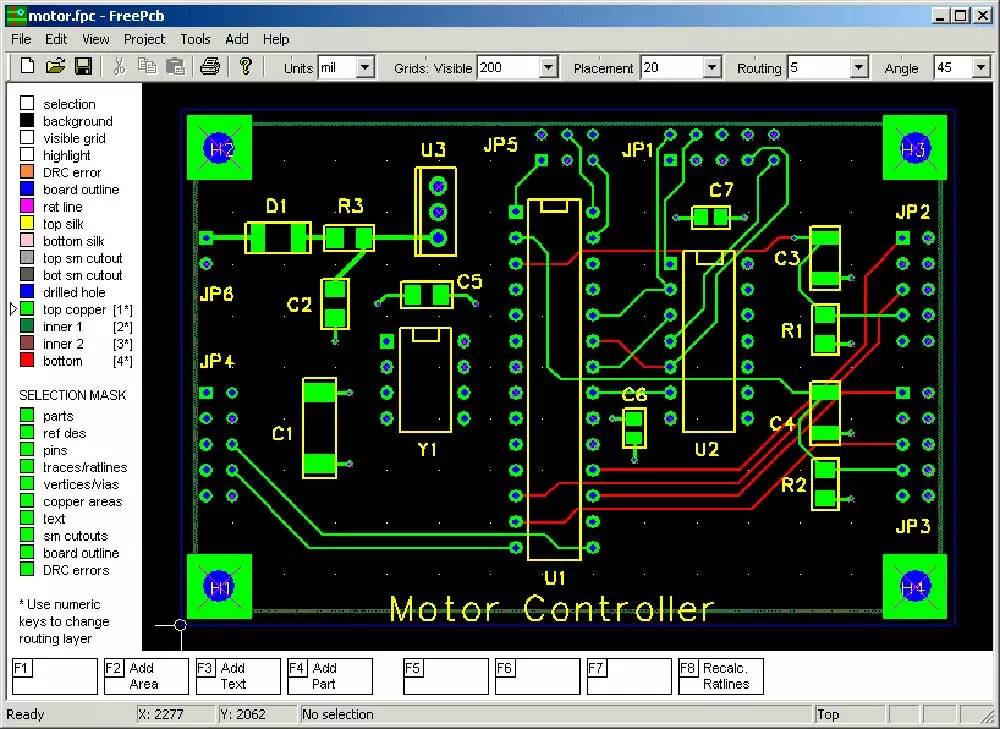

Бесплатная печатная плата
Бесплатный мультиплатформенный инструмент Бесплатная печатная плата простой в использовании редактор печатных схем, но не имеет автоматического отслеживания цепей. Он позволяет создавать до 16 медных слоев, проектировать схемы с максимальным размером 152 квадратных сантиметра, имеет множество предварительно разработанных элементов и позволяет импортировать / экспортировать списки PADS-PCB, Gerber и Excellon.

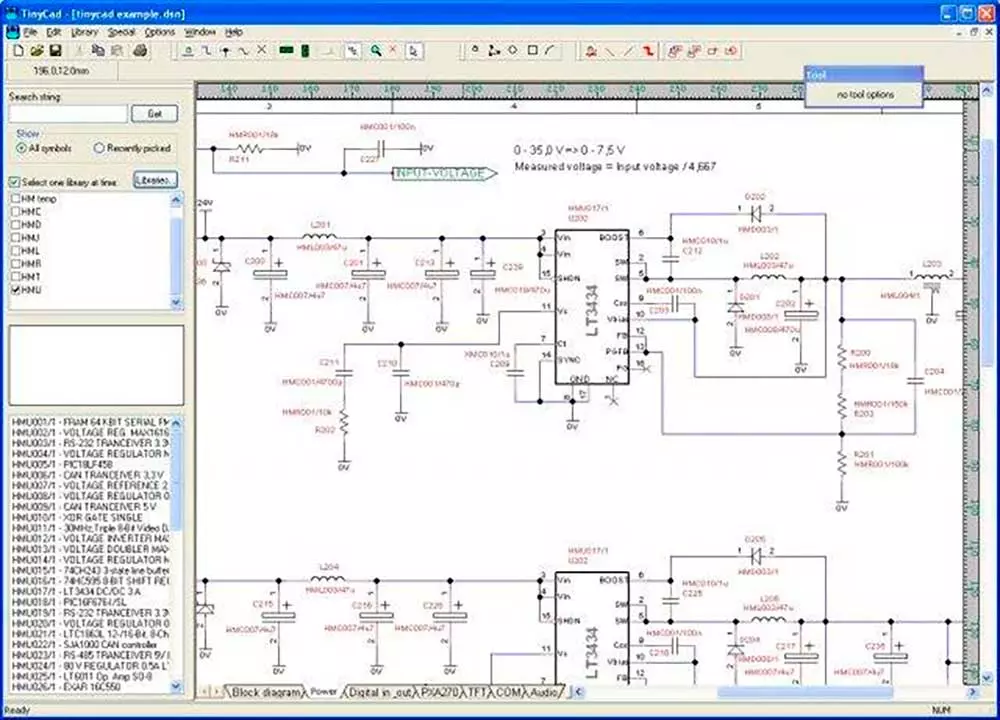

TinyCAD
Что
печатная плата
2: Circuit Sims
Circuit Sims позволяет строить электрические схемы онлайн, в том числе и на русском языке. Когда программа запустится, на экране появится анимированная схема LRC. Зеленый цвет указывает на положительное напряжение, серый – на заземление, красный -на отрицательное напряжение, движущиеся желтые точки – на ток.
Чтобы включить или выключить переключатель, на него нужно просто нажать. Если навести указатель мыши на какой-либо компонент схемы, появится его краткое описание и текущее состояние в правом нижнем углу окна. Чтобы для моделирования электронной схемы изменить какой-либо компонент, нужно навести на него курсор мыши, щелкнуть правой кнопкой (или удерживать нажатой клавишу Control, если используется Mac) и выбрать опцию «Редактировать».
В меню «Схемы» содержится много примеров разных схем.
Платежные программы
Не потому, что им платят, но они лучше, но у них гораздо более мощные функции, они соответствуют стандартам, имеют гораздо больше контента и сочетаний клавиш для облегчения работы по созданию интегральных схем.

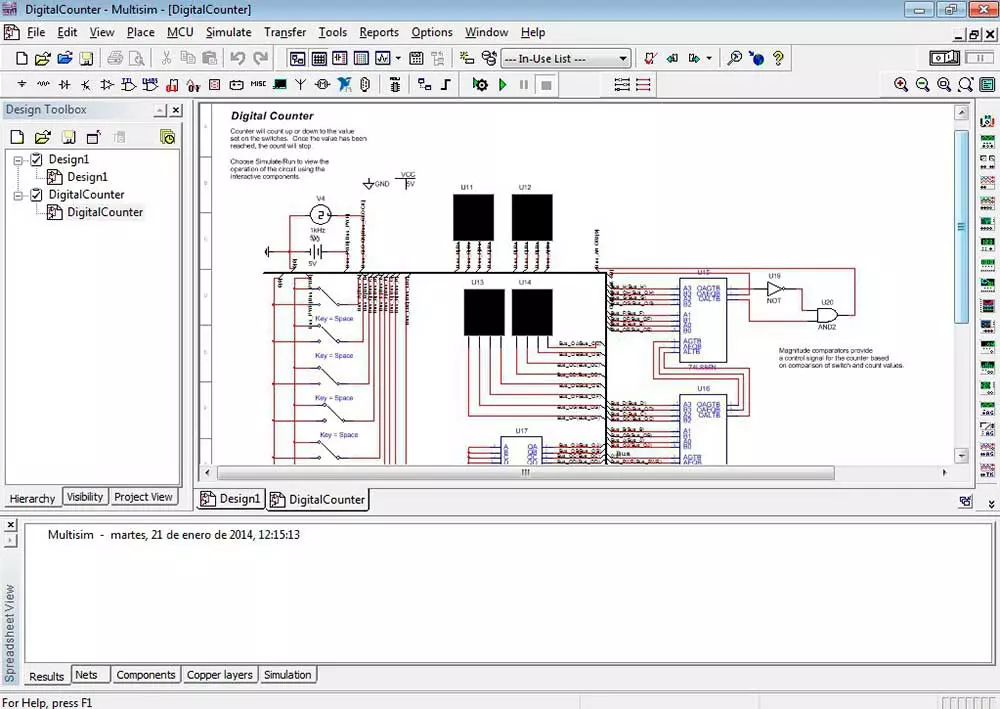

Народные инструменты Multisim
Эта программа более известна ветеранам, таким как Workbench или Electronics Workbench, которые изначально называли это программное обеспечение до тех пор, пока они не решили сменить его имя, и оно было переименовано в NI Multisim, которое и поддерживается в настоящее время.
Н.И. Мультисим интегрирует моделирование SPICE, которое является отраслевым стандартом, а также поставляется с интерактивной схематической средой для визуализации и анализа поведения электронных схем в режиме реального времени. Он имеет интуитивно понятный графический интерфейс, чтобы сделать его использование проще. Это сокращает количество итераций прототипирования печатных плат и экономит затраты на разработку, добавляя мощные схемы моделирования и анализа в процесс проектирования.
Его цена составляет 685 евро в год для студентов, базовая цена 1926 евро, полная версия 3368 евро и профессиональная версия 4985 евро в год. Поддерживается только как Windows операционная система для использования NI Multisim.

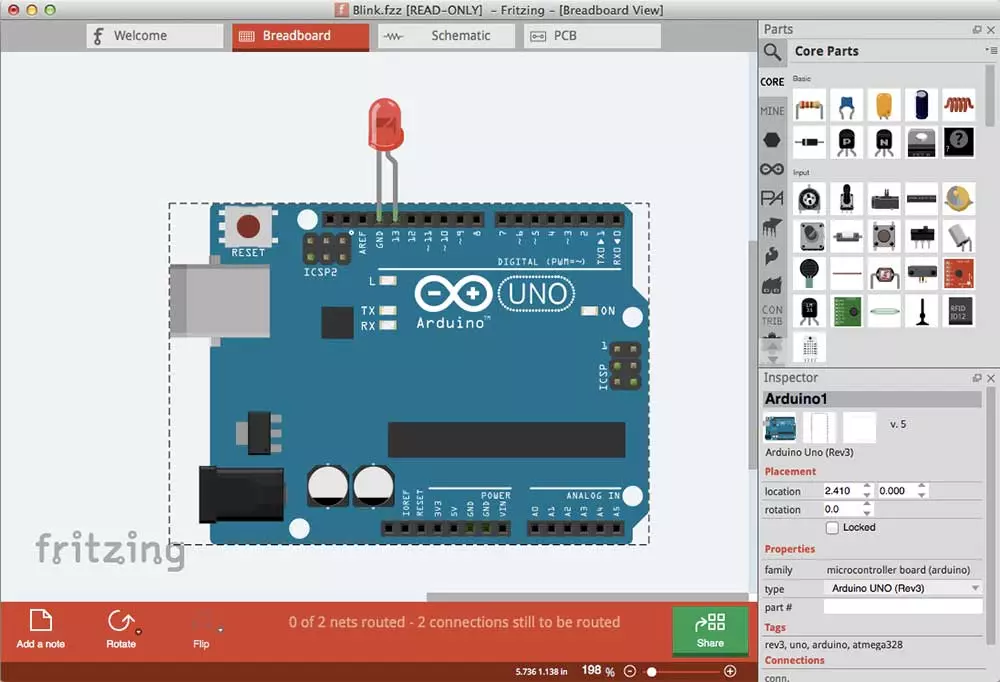

Fritzing
Он не требует установки и совместим только с Windows 7 или новее, MacOS 10.15 или новее и новее. Linux с libc версии выше 2.6 и по цене 8 евро. Он доступен на многих языках, включая испанский.

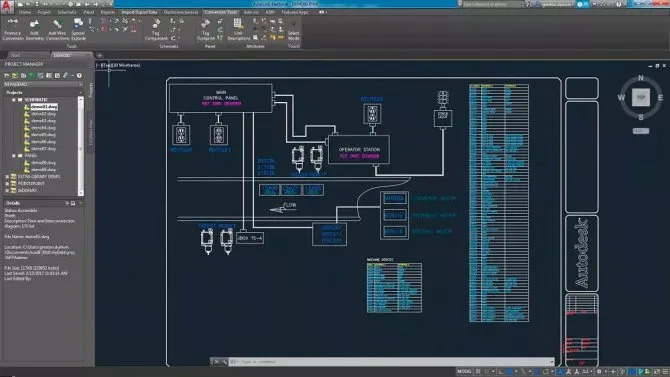

AutoCAD Electrical 2020
Для новых пользователей это может быть трудно использовать, и программное обеспечение доступно только для загрузки, оно имеет бесконечные сочетания клавиш, которые требуют времени для изучения. Он имеет 1 месяц бесплатной пробной версии.

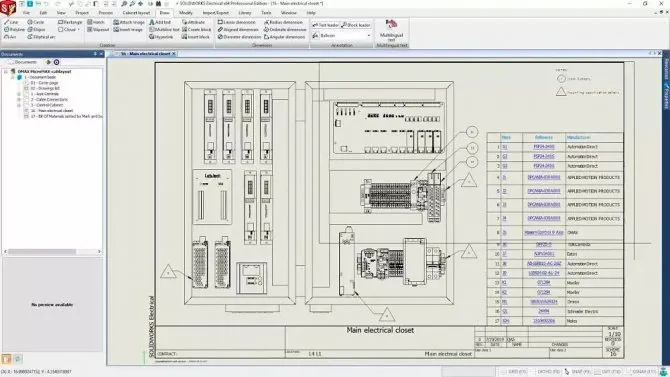

SOLIDWORKS Electrical 2020
Так много энергии требует компьютера с большим количеством ресурсов. Его цена по запросу, хотя для студентов она стоит € 99 + НДС, и у вас есть возможность запросить бесплатную пробную версию.
4: EveryCircuit
Программа представляет собой электронный симулятор с хорошо сделанными графиками. При входе программа будет просить создать бесплатный счет, чтобы была возможность сохранять проекты, иметь ограниченную площадь для конструирования схемы. Пользоваться системой без ограничений можно за $10 в год.
Работать в программе можно на платформах Android и iTunes. Могут возникать трудности с элементами, у которых совсем низкие минимальные параметры.
Программа проста в использовании. Система электронного дизайна позволяет включать (вставлять) моделирование в нужные веб-страницы.
Создай свои схемы онлайн
Существуют как бесплатные, так и платные веб-приложения и мобильные приложения, но мы собираемся выделить два: одно для простоты использования, а другое для его многоплатформенной мобильной поддержки.

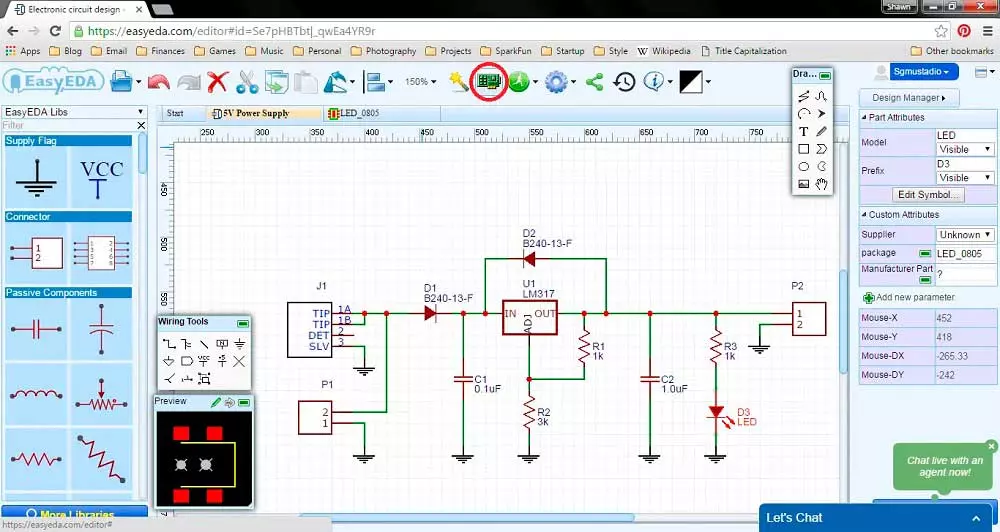

EasyEDA
Он имеет версию для загрузки программного обеспечения, совместимого с Windows 7 или выше, 32 и 64 бит для Linux 64 бит и для MacOS 64 бит. Он также имеет онлайн-версию.
6: PartSim
PartSim выделяет возможность трудиться с простыми схемами и с теми, у которых изменены свойства каких-либо составляющих, частотных и количественных данных источников сигнала и рабочего тока. Понятный интерфейс позволяет быстро разобраться, как производятся главные операции, изменять рабочий макет, вставлять или удалять графические составляющие.
Способности PartSim не слишком отличаются от других аналогичных систем. Здесь можно создавать и сохранять проекты, распечатывать результаты, менять характеристики составляющих (сопротивлений, емкостей, различных видов источников токов и генераторов входных сигналов). Кроме этого, утилита предлагает расчет и графическое изображение процессов, которые протекают в создаваемой электросхеме в реальности (функция осциллографа).
Возможно подтверждение подлинности данных электронной схемы. Для этого полученное графическое изображение сопоставляется с расчетными значениями, которые отображаются на листинге проекта (Current Netlist). Рабочая среда предлагает такие функции:
- создание с нуля на отдельном листе новой схемы;
- продолжение уже существующего проекта;
- организация разработки отдельного этапа многостраничной схемы, которую позже можно подключить к базовому варианту.
С PartSim нетрудно видоизменить рабочую схему, внести в базу новые составляющие, высчитать ключевые характеристики и получать графики, где указаны значения частоты и амплитуды. Среда моделирования всегда выдает правильные результаты анализа по DC, DC Sweep, AC и переходным процессам, что позволяет применять ее и для изучения основ проектирования электронных устройств, проведения проверки схем, созданных на элементной базе от Digi-Key.
Поскольку PartSim предлагает построение электрических схем онлайн и является веб-программой, она не предъявляет к гаджетам пользователя завышенных требований, достаточно бесперебойного интернета с высокой скоростью.
Интерфейс программы представлен только на английском языке.

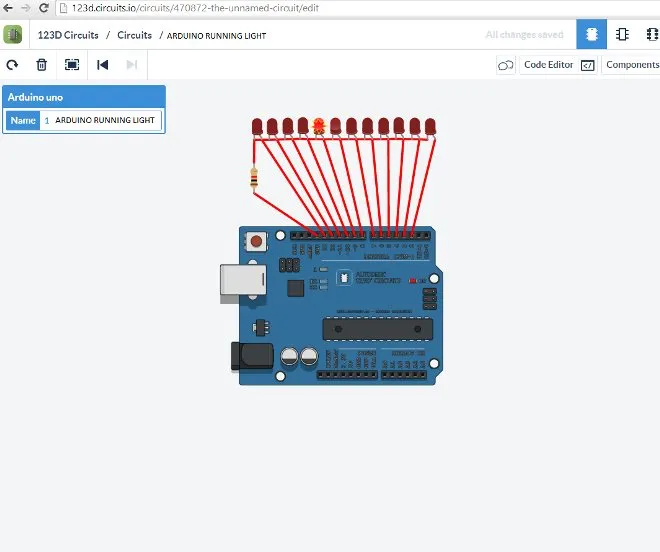

7: 123DCircuits
123D Circuits включает в себя целый перечень полезных возможностей для создания электросхем. После единоразовой регистрации на сайте (при последующих входах нужно будет вносить данные учетной записи) пользователь может выбирать между разными опциями: создание нового проекта, добавление элементов или импорт цепей из программы Eagle. Размеры плат тоже предоставляются на выбор, кроме того, поддерживается свободное размещение текста и метод шелкографии.
Основная особенность 123D Circuits – это копирование платформы Arduino, поддержка плат ввода/вывода и возможность корректировки кода программы из браузера в видимом режиме.
Моделируются электросхемы в редакторе при помощи набрасывания проводов и нужных элементов на макетную плату, после этого они подключаются к виртуальному процессору. Кроме того, в программе всегда можно проводить диагностику, анализ и интерактивную имитацию работы цепи в реальности.
Библиотека элементов сейчас совсем небольшая, доступны образцы только главных элементов: электронный элемент с 2 электродами, светоизлучающий диод, двухполюсник с малой проводимостью, индуктивность, сопротивление, транзистор, кнопка, потенциометр, DC-мотор, мультиметр и некоторые другие. При этом мощный и одновременно простой редактор позволяет добавлять новые радиокомпоненты, которые требуются в проекте.
Работа с виртуальной средой начинается сразу после внесения необходимых личных данных на сайте. В разделе Help можно найти ответы на все вопросы, которые касаются работы с этим продуктом. Бесплатная версия системы предлагает большое количество схем (т. е. доступных любому пользователю).
При ежемесячной оплате в $12 (любительский вариант) пользователю становятся доступными 5 личных схем и скидка в 5% на заказ печатных плат. Можно воспользоваться и профессиональным тарифным планом – $25 долларов в месяц, который дает скидку в 5% на заказ PCB и безлимитное количество личных схем.
Веб-приложение не предъявляет особых требований к гаджетам пользователей. Достаточно бесперебойного соединения с интернетом на высокой скорости. Несмотря на то что программа 123D Circuits рекомендована для создания электрических цепей устройств среднего и высокого уровней сложности, некоторые этапы работы (в частности создание нового проекта, симуляция и анализ) занимают длительное время.
