Прохождение дымохода через деревянную стену в доме — монтаж сэндвич-труб, схемы, правильная установка и крепление.

Современный человек является весьма зависимым от комфорта тепла и неспособен обойтись без отопления в своем доме. Установка дымовой трубы с теплогенератором представляет собой сложную и потенциально рискованную инженерную систему. Если вы интересуетесь «прокладкой дымохода через стену в деревянном доме», следующие рекомендации могут быть полезными.

Мы приветствуем нашего постоянного читателя и предлагаем ему информацию о том, как сделать дымоход снаружи возле стены дома своими руками.

Особенности работы с деревянными стенами

Монтаж дымохода из сэндвич-трубы через стену из дерева требует соблюдения мер предосторожности.

1. Размеры отверстия в стене подбираются с запасом между стеной и трубой 100 мм. Расстояние от дымоотвода до прочих горючих материалов составляет 450 мм.
2. Вокруг сендвича укладывается базальтовый утеплитель (он устойчив к высокой температуре) и асболист (либо минерит) по периметру.
3. Для удержания утеплителя внутри отверстия, его закрывают листом нержавеющего металла.
4. На окончании дымохода устанавливается искрогаситель либо зонт в целях пожаробезопасности.

Сделать самому или заказать?

Самому можно сделать только кирпичный дымоход или конструкцию из утепленной однослойной стальной трубы. Но кладка ровных и красивых стенок кирпичной трубы сложнее, чем кладка просто кирпичной стены, и у Вас должны быть навыки опытного каменщика. Однослойные трубы придется утеплять, качество самостоятельного утепления намного хуже, чем у готовых труб заводского изготовления.

Самостоятельно можно смонтировать дымовую трубу из керамики и сэндвич-труб. Изготовить элементы таких дымопроводов самостоятельно невозможно – зато промышленность выпускает множество модулей, позволяющих собрать трубопровод любой конструкции.

Вопрос о том, смонтировать трубу самому или нанять бригаду профессионалов, достаточно сложен. Монтаж дымохода – достаточно сложная работа, и стоит подумать и внимательно оценить свои возможности: имеется ли возможность взять сборные леса или подмости соответствующей высоты, будут ли у Вас помощники, есть ли у Вас навыки монтажа строительных конструкций, как Вы реагируете на высоту.

Принцип работы

Принцип работы дымоотвода состоит в способности нагретых газов подниматься, уменьшая свою плотность. В результате этого полость становится разреженной и замещается воздухом, пришедшим извне. Тяга увеличивается, поддерживая горение. Когда газы остывают, появляется кислотный осадок. Он воздействует на внутренние стенки конструкции, деформируя и разрушая их. Чтобы уменьшить порог образования кислотного конденсата, используют теплоизоляционные материалы.

Как выбрать диаметр трубы

Внутренний диаметр трубы должен быть таким же, как сечение выходного патрубка, или шире. Если трубы для дымохода шире выходящего из котла патрубка, на месте их соединения устанавливают переходник.

Зависимость диаметра трубы от мощности котла:

№	Внутреннее сечение	Мощность котла
1	8 см	До 3,5 кВт
2	9,5-11 см	3,5- 5,2 кВт
3	11 см и более	Более 5,2 кВт

Рекомендуется сначала приобрести котел, только после этого покупать трубы. Многие производители для улучшения тяги увеличивают сечение патрубка.

Вид изнутри.

Виды и конструкции наружных дымоходов

По конструкции наружные дымоходные устройства при выпуске через стену бывают:

• настенные. Они фиксируются к фасаду;
• коренные. Они отличаются от настенных устройств тем, что они располагаются около каркасного дома, а не на стене фасада. Это самостоятельная конструкция с фундаментом.

Кирпичные

Возводятся из красного кирпича.

Кирпич прочен, долговечен, отличается добротным видом и износоустойчивостью.

Имеет прямоугольное сечение, что неудобно для увеличения силы тяги. Поверхность изнутри конструкции шероховатая. Дымоотвод тяжелый. Монтировать его смогут только квалифицированные каменщики. Кирпич не выдерживает воздействие агрессивных химических веществ. Пористая текстура материала способствует накоплению влаги и отложений сажи и копоти.

Керамические

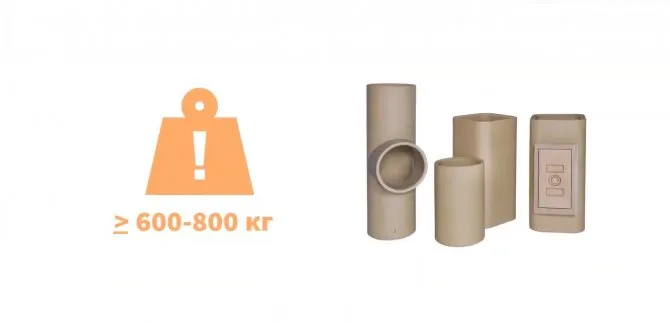

Популярной конструкцией является керамическая сэндвич-труба. Она имеет длительный срок эксплуатации. Монтировать ее легко. С ее возведением можно справиться самостоятельно. Стенки внутри изделия гладкие, поэтому хорошая тяга гарантирована. Устанавливать прибор можно, как снаружи здания, так и внутри.

Керамические конструкции не боятся агрессивных химических веществ: щелочей, кислот.

Важным недостатком является — высокая цена.

Металлические

Однокомпонентные дымоотводы— металлические трубы круглого сечения. Они не применяются для наружной установки, потому что имеют высокие теплопотери. Агрессивные вещества, которые появляются при остывании газов, разрушают металлическую конструкцию. Поэтому срок службы однослойных устройств мал. Их недостатком является необходимость дорогой теплоизоляции.

Сэндвич-трубы (двухконтурные) состоят из большой и малой трубы и утеплителя. Он служит также изолятором. Трубы сделаны из нержавейки, устойчивой к кислотам.

Гладкие стены обеспечивают хорошую тягу, уменьшают количество сажи на их поверхности. Монтаж дымохода через стену при помощи сэндвичей очень распространенный вариант.

Классификация дымоходных конструкций

Перед тем как установить трубу дымохода через стену следует рассмотреть разновидности сооружения. По конструкции оно бывает одностенным и двустенным. Первый вариант изготавливается из листовой стали. Он стоит недорого и подходит для установки в загородных домах, дачах. Недостатком изделия является небольшой срок службы. Для эффективной работы конструкцию придётся утеплять.

Двустенные дымоходы представляют собой сэндвич-системы, которые рекомендуется устанавливать в домах из дерева. Дымоход многослойный и обладает низкой теплопроводностью, что крайне важно для легко воспламеняемых материалов.

По материалу изготовления конструкции бывают:

• Кирпичные. Нередко для их сооружения требуется фундамент, а для правильной кладки – определённые строительные навыки. Такой вариант приемлем при сооружении камина в доме.
• Стальные. Нержавеющий материал стоит дёшево, но требуют внешней теплоизоляции. Если этого не сделать, то внутри труб будет накапливаться конденсат, который повлияет на качество тяги. Ещё влага может попасть в топку и потушит пламя. Разжечь котёл снова будет трудно.

• Асбестоцементные. Такие изделия являются тяжёлыми и хрупкими. Для их установки требуется фундамент. Под воздействием горячих газов и влаги такие изделия разрушаются быстрее.
• Керамические. Такой дымоход способен выдерживать температуру более 100 градусов, но нуждается в теплоизоляции и бережной эксплуатации. Установка таких труб сложная, а стоят они дорого.
• Из сэнвич-труб. Предпочтительный вариант для строительства дымохода на улице. Для производства изделия берётся две трубы, помещённые друг в друга. Между ними присутствует теплоизоляционный слой. Система монтируется просто и быстро.

При выборе материала учитываются не только его технические характеристики, но и декоративность.

Преимущества и недостатки вывода дымохода через стену

Установка дымохода через стену имеет следующие преимущества.

1. Её можно провести после завершения строительства дома, а не в его начале.
2. Ставить дымоходную конструкцию можно самостоятельно, потому что монтаж прост и состоит из нескольких операций.
3. Так как дымоходное устройство располагается снаружи здания, то доступ к нему открыт, что облегчает ремонт и его обслуживание.
4. Существует возможность регулировать силу тяги.
5. Высокая пожаробезопасность.
6. Исключена утечка газов.
7. Не требуется проделывать отверстия в кровельном пироге.
8. Экономия места внутри помещения.

К недостаткам такого дымохода относятся:

• нарушение эстетичного вида своего дома;
• потеря тепла. Оно уходит в атмосферу. Требуется качественно утеплить выход через стену;
• чтобы предупредить попадание воды в трубу требуется установка отливов;
• необходима дополнительная фиксация дымохода к стене;
• большое количество изгибов конструкции нарушает тягу и замедляет вывод отработанных газов в атмосферу.

Что это такое и для чего он нужен

Дымоход – вертикально расположенная конструкция, имеющая внутри полость, по которой горячие продукты сгорания топлива отводятся в атмосферу. Фактически это короб из негорючего материала (кирпича, металла, керамики, асбоцемента, бетона), служащий для отвода вверх от камеры сгорания (топки) дымовых газов под воздействием тяги.

Дымоход нужен для вывода за пределы жилища отработанных продуктов сгорания. Дым представляет немалую опасность для человека:

• Отработанные газы содержат углекислый и угарный газ, ядовитые для человека.
• Дым содержит окислы серы, азота и некоторых других элементов, при соединении окислов с водяным паром образуются агрессивные и вредные кислоты.
• Дым несет частицы сажи, которые без отвода дыма будут оседать в помещение, на потолке, мебели, вещах и в легких человека и животных.
• Дым содержит много водяного пара, образующегося при сгорании углеводородов – пар также будет конденсироваться на стенах и окнах и создавать высокую влажность, способствовать возникновению грибков и плесени.
• Кроме того, горячие газы могут вызвать пожар.

От того, как правильно выполнено устройство и выбраны качественные материалы, зависит здоровье и даже жизнь Вас и Ваших домочадцев.

Срок службы такого дымохода

На длительность эксплуатации влияют факторы:

• материал. Самым недолговечным материалом является оцинкованный металл. Дымоход прослужит 5-10 лет, в зависимости от интенсивности топок. Период службы у нержавейки — 15-20 лет. Керамическая конструкция будет радовать вас около 40 лет. Период эксплуатации кирпичного дымохода-полвека;
• монтаж. Если труба смонтирована грамотно, то эксплуатировать ее можно в течение 20 — 50 лет;
• температура нагрева выходящих газов. Для твердотопливного котла она высока — 300 градусов. В газовом же котле она всего 120 градусов. Чем ниже температура, тем больше конденсата образуется внутри трубы. Конденсат содержит агрессивные вещества, которые разъедают стенки и разрушают их;
• тип отопления. Газовые котлы долговечнее других отопительных систем.

Чтобы выведенный дымоход прослужил максимально долго, обеспечьте ему чистку и диагностику.

Недостатки

Обладая множеством положительных факторов, отрицательные стороны у сооружения то же есть. С ними нужно ознакомиться:

• Неотъемлемым правилом для проведения дымохода чрез стенку является создание утепления на трубы;
• Внутри и вне дома потребуется выделить под дымарь сравнительно большой горизонтальный участок;
• По мнению некоторых специалистов, если эта наружная труба будет для газового котла, то будет небольшая производительность;
• Данное изделие не будет гармонировать общему дизайну, впрочем, это можно как то обыграть.

Общие правила монтажа дымохода

Решая вопрос о монтаже, соблюдают установленные правила.

1. Запрещается монтировать дымоход вблизи инженерных систем: канализации, электропроводки.
2. Для исправной работы дымохода обязателен дефлектор. Он исключает воздействие осадков на тягу и внутренний кожух конструкции.
3. Необходимо смонтировать снегозадержатель на кровле в той части, где выходит дымоход из стены. Он предохраняет дымоходный канал от механических повреждений.
4. Закрепить трубы к стенам необходимо с шагом не более 1м.
5. Прежде чем установить двухслойную дымоходную трубу над топкой печи, ставится сэндвич-старт.
6. Негорючий утеплитель (базальт) вокруг сендвич-трубы предохраняет древесину от воспламенения.
7. От котла труба отходит строго горизонтально, длина ее до стены не более 1м.
8. Труба в проходе через стену монтируется цельной без стыков.
9. Для избежания аварийных ситуаций, важно обеспечить к ней открытый доступ, чтобы в любой момент отремонтировать ее.

Советы специалистов

Дымопровод, проходящий снаружи здания, следует собирать по конденсату. Если собрать по дыму, то конденсат может попасть внутрь гильзы, намочить утеплитель – труба будет плохо изолирована (жидкость хорошо проводит тепло), наружная гильза будет нагреваться, нагревать стеновые конструкции, что может привести к пожару. Кроме того, замерзание жидкости может привести к повреждению труб, а кислота в конденсате – к более быстрому прогоранию внутреннего вкладыша из нержавейки. В то же время небольшая утечка дыма на открытом воздухе вполне безопасна, а большая – хорошо видна и ее можно устранить, дополнительно промазав стык труб герметиком.

Ни в коем случае нельзя уменьшать диаметр отверстия дымоходного канала – это приведет к уменьшению или остановке тяги.

Необходимо регулярно (2 раза в год) проводить очистку дымоходного канала от сажи, оголовка – от намерзшего конденсата, льда и снега.

Как утеплить

Сэндвич-труба уже качественно утеплена и в дополнительном утеплении не нуждается. Исключение – место прохода трубы через стену или перегородки. Для этого применяют разные утеплители, по возможности огнеупорные. Нельзя для дымоходов применять стекловату с низкой температурой плавления, для угольных котлов нельзя применять и базальтовую вату.

Место прохода трубы через стену (иногда через деревянную конструкцию свеса кровли) обязательно утепляют базальтовой или керамической ватой, вспененным вермикулитом, асбестом.

Не надо думать, что асбест супервреден – готовые изделия не пылят и не выделяют вредных веществ, а сам асбест будет закрыт и изолирован от помещения фланцем.

Особенности работы с деревянными стенами

Особенность деревянных стен заключается в их горючести. Поэтому установка дымохода в деревянном доме сложнее, чем в каменном. При выводе дымохода через деревянную стену необходимо очень строго выдерживать расстояние от стены до трубы (не менее 260 мм) и качественно выполнять теплоизоляцию места прохода через стену. Важно также уделить внимание обработке стен антипиретиком.

Устройство дымохода в деревянном доме требует изоляции поверхности стены вблизи выходного патрубка теплогенератора и первой смонтированной монотрубы. Изоляцию выполняют негорючими материалами – штукатуркой, плиткой (керамогранитом), камнем, фиброцементными листами, листом металла с подложенным асбестовым листом.

Особенности кирпичных и бетонных стен

Кирпич и бетон устойчив к возгоранию – это большой плюс. Но тем не менее утепление в месте прохода трубы обязательно, расстояние до стены – не менее 130 мм. Правила установки дымоходов придуманы для безопасности людей, и выполнять их следует в любом случае.

Требования пожаробезопасности к дымоходам

Правила пожаробезопасности во время монтажа дымоходов следующие.

• В местах, где сэндвич-труба касается деревянных стен или перегородок, важно применить изоляционные материалы.
• Если используется твердотопливное оборудование, то необходимо установить искрогаситель из металла.
• Если высота дымохода ниже 5м, то ставится дымоотсос с электрическим приводом.
• Внешние стены дома в месте расположения дымоходной конструкции отделяются от него базальтовой накладкой или асбестоцементным листом.

Что советуют профессионалы?

Как видите, сделать самостоятельно приставной дымоход не так уж и сложно. Главное правильно подобрать все материалы и учесть нормы пожарной безопасности, которые позволят Вам избежать многих неприятных ситуаций. А выводить дымоход через крышу или делать наружный – решать только Вам. Ведь, что лучше или хуже, всегда проще определить в каждой конкретной ситуации.

Ну и напоследок хотелось бы поделиться некоторыми советами, которые дают печники-профессионалы:

• Прежде чем приступать к закупке элементов дымоотвода и его монтажу, обязательно определите мощность своей топки. Чем она мощнее, тем больший диаметр труб Вам будет нужен.
• Тщательно подходите к выбору высоты конструкции, которая имеет значительное влияние на получение хорошей тяги. Слишком короткий дымоотвод будет плохо отводить продукты горения, а слишком длинный будет приводить к излишней потере тепла. Практика показывает: оптимальная высота трубы — 5 метров. Но и здесь всё индивидуально.
• Если Ваш котёл оборудован принудительной тягой, то вывод внешнего дымоотвода можно завершить на стадии обустройства только горизонтального участка (без дальнейшего наращивания вертикальной трубы).
• Выводить дымоотвод лучше со стороны фронтонов (если есть такая возможность). Это значительно облегчает задачу, так как его обустройству не будут препятствовать навесы и карнизы кровли.
• Максимальная длина горизонтального участка не должна превышать 1,5 метра. Именно здесь происходит затормаживание дымового потока, что значительно уменьшает тягу.
• Здесь же предусмотрите специальное отверстие для технических нужд: ревизия и очистка дымохода. Ведь горизонтальный участок — самый проблематичный в этом плане. Продавцы консультанты помогут выбрать нужный элемент.
• При наличии деревянной стены со стороны котла, камина, печи — обязательно установите защитный экран. Это могут быть листы минерита, асбеста, оцинковки, огнестойкого гипсокартона, стекломагния или другого огнеупорного материала.

Выбираем тип вывода дымохода

Способов вывода трубы два:

• вывода трубы наружу от топки по прямой. Большая ее часть оказывается на улице.

• с помощью подъема дымовой трубы от печи и вывода ее ближе к середине высоты стены или к потолку. Большая её находится внутри помещения;

Второй способ более экономичен и эффективен, потому что для монтажа дымоходной конструкции используется только одно колено, что способствует улучшению тяги. Кроме того, минимизированы сажные пробки.

Как монтировать самый пожароопасный участок дымохода

При установке печи-амбра через стену сэндвич-системы монтируют своими руками. Первый сегмент дымоотвода делается из фрагмента меньшей трубы. Закрепляется так, чтобы не допускать перегрева креплений, для этого необходимо отступить достаточное расстояние. Базальтовый утеплитель укладывают со 2 колена.

Правила техники безопасности

Не стоит забывать, что дымоход – источник опасности. Располагают газоход подальше от кабеля, газовой трубы. Нежелателен контакт с другими инженерными коммуникациями. Максимальная длина отдельных фрагментов – 1 метр. Важно соблюдать строительные нормы и правила.

Определяем высоту дымохода

Высота дымоотвода — важный показатель при выборе конструкции. От нее зависит тяга и скорость вывода газов наружу. Чтобы рассчитать высоту дымоходного устройства, следует учесть следующие параметры:

• высоту дома. Если высота дома небольшая — 5м, то минимальный размер дымоходной конструкции тоже 5,5 метров. Когда она будет меньше предложенной величины, то могут возникнуть проблемы: задымление здания, отравление угарным газом, уменьшение тяги, износ теплотопливного котла. В случае длинной трубы эффективность котельной установки минимальна. Оптимальная высота дымоходного устройства 5-10 м. Если дом высокий, более 10 м, то дымоход должен располагаться выше конька на полметра, чтобы предупредить завихрения;
• мощность котла. Чем выше дымоходный прибор, тем большей мощности должно быть котельное оборудование. При мощности ниже 20 кВт, высота дымохода составляет 5м;
• материал кровли. Если материалы крыши горючие, то расстояние сэндвич-трубы до конька не должно быть меньше метра.

Строительные нормативы

Дымоходы проектируются и монтируются в соответствии с СП 60.13330.2012 «СНиП 41-01-2003. Отопление, вентиляция и кондиционирование воздуха».

Дымовые трубы должны соответствовать следующим требованиям:

• Высота от устья до колосниковой решетки должна быть не менее 5 метров.
• Внутренний канал не должен иметь суженных участков.
• Высота над плоской кровлей – не менее 0, 5 м (лучше 1 м).
• Высота оголовка при скатной кровле:

1. При расстоянии менее 1,5 м от конька (парапета) – не ниже, чем на 0,5 м от конька.
2. Если расстояние до конька от 1,5-3 м – не ниже уровня конька.
3. Если расстояние до конька от более 3 м – высота не должна быть ниже линии, проведенной от конька под углом 10° к горизонтали (вниз от горизонтали).
4. При расчетах следует учитывать не только высоту ближайшего к дымоходу конька, но и высоту самого высокого конька здания (или самой высокой части здания).

• Трубы могут иметь наклонные участки под углом не менее 30° к вертикали, величиной сдвига трубы не более 1 м по горизонтали. Площадь сечения наклонных участков не должна быть меньше площади сечения горизонтальных участков.

Требования пожаробезопасности к дымоходам

Расстояние между наружной поверхностью кирпичных или любых других дымоходов (с утеплением) и конструкциями стен, перекрытий кровли должны составлять не менее 130 мм. Расстояние от конструкций до деревянной стены должно составлять не менее 260 мм.

Если дымовая труба в районе свеса кровли проходит близко от стропил, обрешетки и других горючих материалов, место прохода должно быть изолировано негорючими материалами.

Дымоход твердотопливных, дровяных и торфяных отопительных приборов в обязательном порядке должен иметь сетчатый искрогаситель с ячейкой размером не более 5×5 мм, если кровля имеет покрытие из горючих материалов (битумной черепицы, рубероида, ондулина) или на нее попадают листья. При монтаже дымохода в деревянном доме обязательно следует устанавливать искрогаситель.

Сила тяги и высота

Высота борова – основной параметр, определяющий силу тяги.

Другие факторы, влияющие на силу тяги:

• Достаточное утепление трубопровода.
• Гладкость стенок дымоходного канала.
• Толщина слоя сажи на стенках.
• Наличие оголовка или дефлектора (не мешающего свободному выходу дыма).
• Подвод воздуха к топке.
• Перекрытие канала задвижками, намерзшим на устье конденсатом или льдом.
• Правильно подобранная величина внутреннего сечения.

Как выбрать диаметр

Диаметр внутреннего канала дымохода обязательно должен совпадать с диаметром выходного патрубка котла (информация из паспорта теплогенератора).

В СП 7.13130.2013 «Отопление, вентиляция и кондиционирование. Требования пожарной безопасности» приводятся размеры сечения внутреннего канала в зависимости от мощности теплогенератора:

• До 3,6 кВт – 140×140 мм (диам. не менее 158 мм).
• 3,5-5,2кВт – 140×200 мм (диам. не менее 189 мм).
• 5,2-7,0 кВт – 140×270 мм (диам. не менее 219 мм).

Как будем собирать сэндвич по дыму или конденсату

Различают два типа сборки элементов:

• «по дыму». В нем нижняя часть входит в верхнюю составляющую. Верхняя деталь надевается на нижнюю сверху. Обе трубы собираются одинаково. Если печь с высокой температурой горения — то такой способ подходит;
• «по конденсату». Внутренняя труба собирается следующим образом: верхняя часть вставляется внутрь нижней. Внешняя труба монтируется по-другому. Нижняя деталь вставляется внутрь верхней. При сборке сэндвича конденсат беспрепятственно стекает в отстойник.

Технические характеристики сэндвич трубы

1. Материал. В качестве теплоизоляционного материала в основном используется базальтовое волокно (минеральная вата). Этот вид утеплителя отличается устойчивостью к высоким температурам и к воздействию химических веществ. Минеральная вата обладает прекрасными теплоизоляционными/звукоизоляционными свойствами и прокладывается толщиной в 30-60 мм. Благодаря своим пожаробезопасным свойствам, многослойные трубы могут применяться в домах, возведенных из любого материала. Для внутреннего кожуха используются более дорогие сплавы с высокой степенью термостойкости.

Внутренний слой сэндвич трубы в основном производят оцинкованной стали, а внешняя труба может быть выполнена из меди, латуни, нержавеющей стали и т.д. От содержания легирующих материалов, различных сплавов и толщины теплоизоляционного слоя зависит сфера применения трубы и цена.

Сендвич трубы оцинкованные и из нержавеющей стали

1. Тип соединения. Элементы сэндвич труб соединяются двумя способами: гофрированными краями и раструбами. Достоинством гофрированного соединения является простота монтажа, но для обеспечения герметичности необходимо большое количество герметика, а это повышает стоимость дымохода. При раструбном соединении высокая степень герметичности достигается за счет наличия более широкой фаски с одной стороны трубы. Плюсом является высокая степень герметичности, благодаря чему конструкция может применяться для газовых котлов. А вот минус заключается в сложности монтажа и необходимости очень точного подгона всех деталей.

Типы соединения сендвич-труб

Пошаговая инструкция монтажа дымохода через стену

Рассмотрим порядок монтажа.

Для котла или печи важно установить печную, негорючую подкладку—подиум. Можно залить бетонную стяжку, чтобы основание было выровнено.

Размечают место для прохода трубы и выпиливают его.

Чтобы предупредить возгорание стены, перед нею ставят защитный экран, он может быть из минерита. Если котел твердотопливный, то защитный экран из кирпича отделяют от деревянной стены изолятором — асбестоцементным листом.

От патрубка отводят под прямым углом дымоотвод. Горизонтальный отрезок не утепляют. От высокой температуры участка утеплитель может деформироваться.

Вокруг сэндвич-трубы укладывают утеплитель.

Снаружи прикручивают металлическую пластину, чтобы предохранить деревянную стену от перегрева.

Монтируют тройник. Он устроен таким образом. что вода стекает в нижнюю его часть.

Ставят опору.

В некоторых случаях дымоход опирают на отмостку либо отдельностоящий фундамент.

Наращивают дымоотвод «по конденсату».

Крепление дымохода к стене своими руками происходит с помощью кронштейнов. Шаг их расположения на стене — 1м. Крепящие хомуты фиксируют верхнюю часть газоотводящей трубы.

Монтируют дефлектор или зонт.

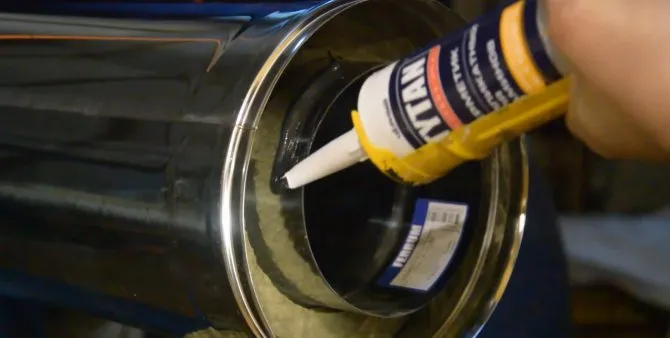

Герметизируют стыки высокотемпературным герметиком. Рекомендуем использовать силикатные герметики, выдерживающие температуру 1200 градусов. Они имеют черный или черно-серый цвет и вязкую консистенцию, застывают в течение 15 минут после нанесения.

Расчеты и правила установки

Правила установки подразумевают тщательное продумывание всех этапов будущих работ:

• Следует удостовериться, что сама труба не будет контактировать с какими-либо горючими материалами, которые под действием высокой температуры могут начать тлеть и выделять токсические испарения.
• При непосредственном наружном монтаже системы необходимо помнить об углах отклонения, которые будут выполнять роль активных направляющих для отведения дыма. Дымоходная труба не должна быть расположена параллельно стене дома, так как в таком случае будет происходить стаз дыма – он попросту не будет выводиться из системы.
• В нижних и боковых частях трубы должны быть установлены специальные тройники, которые будут использоваться в качестве места для установки механизмов для отведения конденсата. Если этот шаг не будет выполнен, то влага при растопке камина или печи будет попросту попадать в топку и гасить пламя. Все это существенно усложнит процесс растопки!
• Верхняя часть трубы должна возвышаться над кромкой крыши, чтобы обеспечить сдувание дыма и копоти в зоне более разряженного воздуха. Обычно такие зоны формируются на расстоянии 15-25 см от полотна крыши.

Установка дымохода своими руками

Прохождение дымохода через стену своими руками проводится точно по инструкции. Если вы знаете нюансы строительства, не боитесь высоты, умеете пользоваться рабочими инструментами и оборудованием, то сможете это сделать.

Чертеж и схемы

Перед закупом материалов и началом производства работ необходимо начертить чертеж или разработать схему расположения элементов конструкции, их размеров, расстояний между ними. Важно определиться с перечнем инструментов и комплектующих, необходимых для самостоятельных работ. В этом могут помочь консультанты в магазинах, продающих сэндвич-трубы из нержавеющей стали известных и проверенных марок, производящихся не в кустарных условиях. К ним относятся CRAFT, БАЛТВЕНТ, ТЕРМОФОР, ТЕПЛОВ и СУХОВ, ВУЛКАН, ФЕРРУМ, ФЕНИКС и другие.

Подбираем место выхода через стену

Боковая стена располагается под свесом кровли. На неё попадает вода от сосулек и дождя, если нет специальных водосточных желобов. Фронтальная стена расположена под выступом крыши. Вода не попадает на трубу.

Лучше всего выводить конструкцию через фронтальную стену. Важно, чтобы под выступом не было балкона, окон, чтобы не пришлось их огибать при установке конструкции. Любое отклонение от вертикали чревато уменьшением тяги.

Устройство может выходить и через боковую стену. Данное решение значительно хуже, потому что придется делать отверстие в свесе кровли, собирать и устанавливать водосточную систему, чтобы избежать заливания гильзы сэндвич трубы, намокания утеплителя, нагрева дымохода.

Как вывести дымоход через стену

Проход дымохода через стену производится с помощью продольного узла. Стальной фланец с патрубком крепится к стене. Сначала устанавливают наружный фланец, через него проводят трубу, закрепляют ее. Между патрубком и фланцем прокладывают утеплитель, ставят внутренний фланец. Фланцы герметизируют водостойким герметиком.

Как крепить дымоход к стене

Крепеж дымоотводов-хомуты и кронштейны. Шаг между креплениями 1 м. Нижняя часть фиксируется к кронштейну, закрепленному на стене или подставке. Если сэндвич-труба поднимается выше свеса крыши на 1м, то для крепления используются растяжки, на 1,5м— специальная штанга, прочно зафиксированная к фасаду. К штанге устройство крепится хомутами.

Утепление

Сэндвич-труба уже утеплена при изготовлении на производстве. Поэтому теплоизоляцию не выполняют. Исключение составляет место прохода ее через стену. Если котельная система угольная, то применять базальтовый утеплитель не рекомендуется. Использовать стекловату также нельзя, потому что у нее низкая температура плавления.

Герметизация

После установки конструкции следует загерметизировать стыки. Чтобы соединение было прочным, края элементов промазывают герметиком. Лучшим средством является силикатный герметик, который не боится температуры 1200 градусов. Фланцы и отливы обрабатывают силиконовым герметиком. Он сохраняет свои свойства при +250 градусов.

Из каких частей состоит уличный дымоход?

Как уже было сказано, самые популярные и самые надежные из уличных – это сендвич-дымоходы. Стандартная гильза для прохода труб должна выводиться через дерево с особенно тщательной огнезащитой, которую может обеспечить только сендвич-технология. При этом в месте перехода через стену никаких стыков труб не должно быть! Итак, из каких частей состоит обычно уличный дымоход, который выводят через стену? Это:

• Трубы;
• Тройники;
• Колено для изгиба трубопровода в нужном направлении;
• Опора для дымохода;
• Хомуты. Расстояние между хомутами при креплении к стене: 60-100 см;
• Тройник с ревизией, т.е. дверкой для прочистки дымохода;
• Сборник конденсата с носиком за его удаления.

Возможные ошибки при установке

Ошибки при монтаже влияют на корректную работу дымоотвода. Рассмотрим некоторые из них, чтобы предупредить их возникновение.

• Если утепление узла прохода через стену проведено некачественно и количество теплоизолирующих материалов минимально, то конструкция будет перегреваться.
• При отсутствии отлива на свесе крыши возникает угроза заливания водой утеплителей и нарушения их целостности и функционирования.
• Неправильно рассчитанная высота дымоходного устройства ухудшает тягу.

Кроме того, советуем использовать качественные сэндвичи. В дешевых и некачественных трубах — материалы недолговечны. Со временем утеплитель усаживаются и теряет свои положительные качества. Локальный перегрев создает опасную ситуацию возгорания.

Видео описание

В этом видеоролике наглядно показан пример нарушения правил монтажа сэндвич-дымохода:

• Не соблюдено положение трубы. Она устанавливается строго вертикально. При утеплении капитальных стен пенопластом или минеральной ватой для крепления дымохода используются длинные дюбеля.
• Отсутствует отлив на боковом скате кровли. В этом случае осадки могут попасть на утеплитель и ухудшить его функции.
• Недостаточная общая высота вертикальной части. Эта ошибка приводит к ухудшению тяги.

Проблемы возникают при использовании некачественного изолирующего материала. Дешёвый утеплитель со временем усаживается, поэтому существует вероятность локального перегрева некоторых частей дымохода.

Преимущества:

• Самое главное преимущество вывода дымохода через стену на улицу – большая пожаробезопасность помещения с отопительным агрегатом и здания в целом.
• Наружный дымоход более безопасен в плане задымления части трубы, обращенной к стене, утечки отходящих газов и отравления жильцов угарным или углекислым газом.
• Отсутствие отверстий в крыше, нарушения стропильной системы, прохождения конструкций в потолке. Проход дымохода через деревянное перекрытие всегда создает дополнительную опасность возгорания. Отсутствие отверстий в дощатой обрешетке кровли и дополнительного укрепления стропил брусом облегчает работу и упрочняет кровлю.
• Экономия места в помещении, громоздкая конструкция внутри помещения не всегда хорошо вписывается в интерьер – устройство дымохода снаружи здания дает возможность оформить комнату с печью или камином по своему вкусу.
• При модернизации здания смонтировать внешний дымопровод намного легче и быстрее, чем внутренний.
• Отремонтировать и модернизировать наружные конструкции также намного легче.

Недостатки:

• Для керамического дымопровода необходим отдельный фундамент.
• Сэндвич-трубы необходимо надежно крепить, особенно в верхней части – конструкция при небольшом весе имеет довольно значительную парусность.
• Во многих случаях вода со ската кровли в дождь льется на дымопровод, и в месте карнизного свеса необходимо устанавливать специальные отливы или монтировать дополнительные желоба ливневки.
• Выход дымохода через стену необходимо очень тщательно теплоизолировать негорючими материалами.
• Иногда наружный дымоход нарушает общий дизайн здания. А иногда придает ему колорита.

Какие декоративные материалы используют для отделки «слабых» участков?

Стариковский керамзит используется в современных проходных устройствах редко, сейчас по большей степени используют различные базальтовые наполнители или различные фиброцементные плиты. Выглядят они, как гипсокартон и хорошо режутся. Это вообще самый лучший материал на данный момент. Фиброцементные плиты имеют много коммерческих названий.

Часто используется кирпич, тут правило простое – кирпич укладывается от трубы на всю длину, и этого, в принципе, достаточно для огнезащиты. Жар в основном снимается кирпичом, но немножко фиброцементной плиты по периметру все равно не помешает.

Отлично подходит керамогранитная плитка, потому что она выдерживает температуру до 1500 градусов, и ее можно использовать для декоративной отделки вместе с огнезащитой. Можно положить ее аналог – это очень стойкая специальная жаропрочная плитка с названием терракот. Отличная плитка, которая используется для термозащиты и одновременно для оформления помещения, как на полу возле печки, так и на стене в месте вывода дымохода.

Типы проходных узлов через потолок

При пересечении потолочного перекрытия необходимо материалы «пирога» защитить от жара, а также каким-то образом зафиксировать трубу в определенном положении. С этой задачей справляется потолочная разделка или, как ее еще называют «узел прохода».

Проходные узлы есть промышленного изготовления. Они представляют собой коробку из металла или минерита, к которой с одной стороны приделана пластина из нержавеющей или оцинкованной стали. В середине этого узла сделано отверстие, ы которое вставляется сандвич. Пластина со стороны помещения закрывает отверстие в потолке, декорируя его. Также она служит опорой для теплоизолятора, которым для лучшей теплоизоляции заполняют промежуток между трубой и балками перекрытия.

Это проходка потолка из минерита. Вид со стороны чердака

Относительно того, из какого материала использовать проходки в бане, разногласий нет: только нержавейка. Дело в том, что при температурах, которые характерны для парилок, оцинковка выделяет далеко не самые полезные вещества. Потому тут вариант один: нержавейка.

Монтируется все просто. Если потолок был сделан без учета прохода трубы, в нужном месте (между балками) вырезается квадратное отверстие, которое на 1-2 см меньше размеров декоративной панели. Балки и доски закрываются слоем теплоизолятора. Если есть, можно прибить полосы минерита, базальтового или асбестоцементного картона (асбест вреден, так что его используйте только в крайнем случае), просто полосу изоляции из каменной ваты. В некоторых случаях требуется подбивка утеплителя полосами металла (когда она нужна, см. ниже).

Так делать нельзя — вырезать нужно было квадратное отверстие. А так вагонка на потолке возле трубы уже обуглилась…

При установке трубы на печь, устройство надевается на прямой участок, который будет пересекать перекрытие. Узел прохода просто поднимается на нужный уровень. Под его края, которые касаются досок потолка, подкладывается полоса теплоизолятора, затем все фиксируется саморезами. Во многих узлах производители даже делают перфорацию под саморезы, так что даже в этом проблем нет.

Конфигурация этих изделий бывает разной. Иногда вокруг отверстия для трубы делают цилиндр из металла. Края декоративной пластины при этом значительно выступают за этот цилиндр. При установке проходного узла такого типа, отверстие вырезается все равно квадратной формы. Можно и круг, но от трубы до его края должно быть расстояние не менее 130 мм, если труба заизолирована, и 250 мм, если она без изоляции

При таком варианте обратите внимание: размеров пластины должно хватить для маскировки дыры. Кроме того при такой форме прохода через потолок, обязательно защищать древесину перекрытия не только теплоизоляторами, но также обивать его полосами металла

Проходные узлы через потолок бывают разной конфигурации

Есть узлы прохода, в которых нет цилиндра вокруг трубы, зато сделаны по периметру наружные борта. Они бывают из металла, а могут быть и из минерита. Если борта из металла, края выреза в потолке обязательно оббиваются теплоизолятором (например, базальтовым картоном или тем же минеритом). Если борта сделаны из минерита, то они сами по себе хороший теплоизолятор. Так что дополнительная теплоизоляция краев выреза не обязательна (но перестраховаться можно).

Как сделать дымоход в доме через потолок?

Создание дымохода в доме через потолок — это сложная задача, которую лучше доверить профессионалам. Но если у вас есть навыки работы с металлом и сведения об архитектурных и технических нормах, то можно попробовать выполнить работу самостоятельно. Вот общая инструкция по установке дымохода через потолок:

1. Необходимо выбрать место, где будет расположен дымоход и рассчитать его длину и диаметр. Длина зависит от того, насколько высоко находится камин от потолка. Диаметр дымохода зависит от мощности камина.

2. Нарисуйте план дымохода и определите необходимые углы поворота. Рассчитайте, сколько погонных метров трубы вам нужно.

3. Сделайте отверстие в потолке с помощью сверла или дрели. Отверстие должно быть на 20 см больше диаметра дымохода.

4. Установите стойки для дымохода вверху и внизу потолка. Используйте металлические профили или деревянные бруски. Направляющие стойки должны быть вертикально расположены.

5. Установите поддерживающую конструкцию для трубы. Вертикальный отрезок дымохода должен поддерживаться на каждом этаже здания, где он проходит.

6. Установите отводы и колено в необходимых местах. Помните, что каждый отвод должен иметь угол не более 45 градусов.

7. Установите трубу внутри стойки и закрепите ее на поддерживающей конструкции.

8. Установите вентиляционный клапан в верхней части дымохода, чтобы избежать обратного тяги.

9. Подключите камин к дымоходу с помощью металлической трубы и соединительного элемента.

10. Не забудьте проверить, чтобы все соединения были надежными и плотными, и чтобы дымоход был герметичным.

11. После завершения работы протестируйте дымоход, чтобы убедиться, что он работает правильно.

Важно знать, что правила установки дымоходов различаются в зависимости от местных строительных норм

Одним из способов создания дымохода через потолок является использование специальных труб. Для этого необходимо выполнить следующие шаги:

1. Определите место расположения камина в верхней комнате и место, где будет выходить дымоход.

2. Определите необходимый размер трубы. Размер должен соответствовать размеру камина и общей высоте потолка в комнате.

3. Установите трубу на место, начиная снизу. Труба должна быть закреплена на потолке с помощью кронштейнов.

4. Установите крепления на трубу и закрепите к ним дымоход. Обычно это делается с помощью специальных зажимов.

5. Установите декоративную отделку вокруг дымохода и на потолке, чтобы скрыть трубу и сделать дизайн более эстетичным.

6. Проведите испытания системы, чтобы убедиться в ее правильной работе. Зажгите камин и наблюдайте за выходом дыма через дымоход.

Важно обратить внимание на правила безопасности при установке дымохода через потолок. Рекомендуется обратиться к профессионалам, чтобы убедиться в правильности установки и избежать возможных опасностей.

Видео. Монтаж дымохода сэндвич своими руками: нюансы, советы
