Прокладка системы отопления в частном доме: этапы разводки и установка.

Здесь вы узнаете:

• Типы систем отопления
• Способы устройства двухтрубной системе
• Включение в систему распределительного коллектора
• Схема однотрубной разводки
• Разновидности подключения радиаторов
• Какую систему отопления дома выбрать

Основная цель заключается в оптимальном соединении котла и всех радиаторов для достижения наилучшей эффективности. При этом необходимо учесть ряд требований:. Важно продумать и организовать расположение всех функциональных элементов на линии так, чтобы минимизировать использование колен, тройников и клапанов.

• Разводка должна прокладываться по маршруту с наименьшей протяженностью.
• Гидросопротивление труб, запорной арматуры и фитингов следует по возможности уменьшать.
• Трубы подбираются исходя из эксплуатационных характеристик материала и системы отопления.
• Диаметр труб рассчитывается для минимизаций потерь в напоре с одной стороны и снижения объема трубопровода с другой.

Типы систем отопления

Основными элементами любой отопительной сети являются: теплогенерирующий прибор, магистральный трубопровод, теплоотдающие, компенсационные устройства и устройство, обеспечивающее циркуляцию теплоносителя. Отопительные трубопроводы могут быть различной конфигурации и степени технической оснащенности.

Классифицируют системы отопления по трем параметрам:

• количеству трубных контуров магистрального трубопровода,
• типу компенсационного устройства,
• типу циркуляции.

Одно– и двухтрубные системы

Отопительная система может быть:

• однотрубной или последовательной,

• двухтрубной или параллельной.

В первом случае теплоноситель движется по одному трубному контуру, поочередно проходит через все теплоотдающие приборы, приходя к каждому все более остывшим. Часть магистральной трубы после последнего теплообменника называется обратной трубой или обраткой и служит для отвода холодной рабочей среды обратно к теплогенератору.

В двухтрубной системе энергоноситель циркулирует по двум параллельным контурам: подающему и обратному. Первый контур подает горячий теплоноситель в каждый теплоотдающий прибор, а второй собирает остывшую рабочую среду из теплообменников и отводит ее к отопительному прибору.

Типы циркуляции в системах отопления

Обогрев помещений происходит только в случае, если теплоноситель движется по контуру. Циркуляция бывает или естественной, или принудительной.

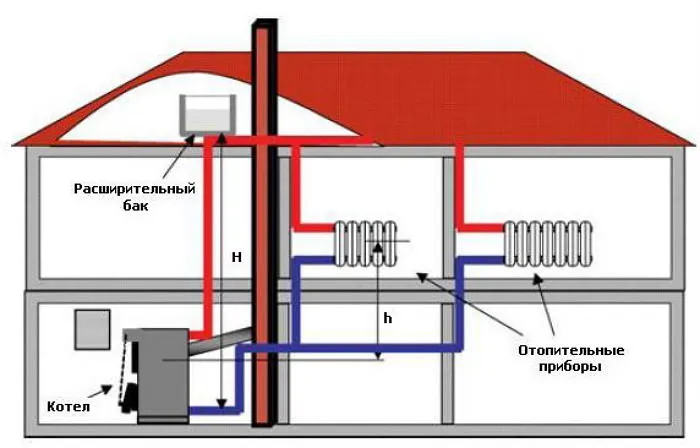

В системах с естественной циркуляцией разогретый отопительным прибором энергоноситель разгоняют, чтобы придать ему достаточный для прохождения всего теплового контура импульс. Для этого сразу после теплогенератора монтируют разгонный коллектор – вертикальный участок трубы, при спуске с которого рабочая среда набирает скорость под воздействием силы тяжести.

Обратите внимание! Чтобы сохранить набранную теплоносителем инерцию, магистральный трубопровод прокладывают с уклоном в 1-3%, рабочая среда под действием силы тяжести беспрепятственно движется сверху вниз.

Принудительную циркуляцию создают специальные циркуляционные насосы, устанавливаемые на обратную трубу. Такая система обеспечивает движение теплоносителя по контуру любой протяженности и сложности, но полностью зависит от наличия электроэнергии и при отключении электроснабжения прекращает работать.

Типы компенсационных устройств

В зависимости от способа компенсации перепадов давления рабочей среды в контуре, выделяют два типа систем отопления: открытую и закрытую.

В открытой системе давление регулирует компенсационный бак, частично или полностью открытый. При увеличении давления в теплосети избыток рабочей среды поступает в бак, при снижении – уходит обратно в трубопровод.

Обратите внимание! В тепловой сети открытого типа рабочая среда контактирует с окружающим воздухом, поэтому компенсационный бак устанавливают только на водяных отопительных системах.

В закрытой системе расширительная емкость герметична и имеет два автономных отсека, разделенных мембраной. Принцип работы тот же, но теплоноситель, попадая в первый отсек, не контактирует с окружающей средой, а взаимодействует с клапаном. При избыточном давлении рабочая среда давит на мембрану, сжимая воздух во втором отсеке, когда давление нормализуется, воздух во втором отсеке разреживается и выдавливает теплоноситель обратно в трубопровод.

Способы устройства двухтрубной системе

В интерьере современного частного дома очень часто можно увидеть камин или печь, но чаще всего они являются элементами общего стиля помещения. В этом случае за тепло в доме отвечает одноконтурный или двухконтурный котел. Причем первый вариант используется только для обогрева комнат, котел второго типа параллельно служит для подачи тепла и подогрева воды.

Обустройство отопительной системы в частном доме может выполняться с использованием однотрубной и двухтрубной схемы разводки от котла отопления. Прежде чем выбрать один из вариантов, следует подробнее изучить особенности и характеристики каждого типа, а также выявить их положительные стороны и недостатки.

Вертикальная система с нижней разводкой

Устраивают ее следующим образом:

• От нагревательного котла пускают по полу нижнего этажа дома или по подвалу подающий магистральный трубопровод.
• Далее от магистральной трубы пускают вверх стояки, которые обеспечивают попадание теплоносителя в батареи.
• От каждой батареи отходит труба обратного тока, которая отводит остывший теплоноситель обратно в котел.

При проектировании нижней разводки автономной системы отопления учитывают необходимость постоянного выведения воздуха из  трубопровода. Выполняется это требование с помощью монтажа воздушной трубы, а также установки расширительного бака, использования кранов Маевского на всех радиаторах, находящихся на верхнем этаже дома.

Схема двухтрубной автономной системы водяного отопления дома с нижней разводкой. Теплоноситель поднимется вверх по вертикальным стоякам из центральной трубы

Вертикальная система с верхней разводкой

В этой схеме теплоноситель от котла подается на чердак по магистральному трубопроводу или под самый потолок верхнего этажа. Затем вода (теплоноситель) спускается вниз по нескольким стоякам, проходит через все батареи, и возвращается обратно в нагревательный котел по магистральному трубопроводу.

Для периодического удаления пузырьков воздуха в этой системе устанавливают расширительный бак. Данный вариант устройства отопления намного действеннее предыдущего способа с нижней разводкой труб, так как в стояках и в радиаторах создается более высокое давление.

Схема двухтрубной автономной системы отопления дома с верхней разводкой. Теплоноситель двигается вверх по центральному стояку, а затем опускается вниз, проходя по всем установленным радиаторам

Горизонтальная система отопления – три основных типа

Устройство горизонтальной двухтрубной системы автономного отопления с принудительной циркуляцией является наиболее распространенным вариантом обогрева частного дома. При этом используется одна из трех схем:

• Тупиковая схема (А). Преимущество состоит в небольшом расходе труб. Недостаток кроется в большой длине циркуляционного контура самого дальнего от котла радиатора. Это затрудняет в значительной степени регулировку системы.
• Схема с попутным продвижением воды (Б). Из-за равной длины всех циркуляционных контуров проще отрегулировать систему. При реализации потребуется большое количество труб, которые увеличивают стоимость работ, а также портят своим видом интерьер дома.
• Схема с коллекторным (лучевым) распределением (В). Так как каждый радиатор подключается отдельно к центральному коллектору, то обеспечить равномерный всех помещений очень легко. На практике монтаж отопления по данной схеме наиболее затратный из-за большого расхода материалов. Трубы прячут в бетонную стяжку, что в разы повышает привлекательность интерьера. Лучевая (коллекторная) схема разводки отопления по полу приобретает все большую популярность среди индивидуальных застройщиков.

Вот так это выглядит:

Три схемы устройства горизонтальной двухтрубной системы автономного отопления, которые чаще всего используются при строительстве малоэтажных домов и частных коттеджей

Включение в систему распределительного коллектора

Популярным в последнее время способом организации водяного отопления является так называемая “лучевая схема” с применением распределительного коллектора.

Такой метод разводки надежно работает только при хорошем давлении воды в системе, поэтому его не используют при естественной циркуляции.

Лучевая разводка предполагает подключение каждого отопительного прибора (или небольшой их группы) непосредственно к распределительному коллектору, раздающему горячую и собирающему охлажденную воду

Попутная схема или «петля Тихельмана»

Попутная схема разводки отопления.

Попутная схема является вариацией классической схемы с тем отличием, что направление движения теплоносителя в подаче и обратке совпадает. Такая схема применяется в системах отопления с длинными и удаленными ветками. Использование попутной схемы позволяет уменьшить гидравлическое сопротивление ветки и равномерно распределить теплоноситель по всем радиаторам.

Веерная (лучевая)

Веерная или лучевая схема используется в многоэтажном строительстве для поквартирного отопления с возможностью установки на каждую квартиру прибора учета тепла (теплосчетчика) и в частном домостроении в системах с поэтажной разводкой трубопроводов. При веерной схеме в многоэтажном доме на каждом этаже устанавливается коллектор с выходами на все квартиры отдельного трубопровода и установленным теплосчетчиком. Это позволяет каждому владельцу квартиры учитывать и оплачивать только им потребленное тепло.

Веерная или лучевая система отопления.

В частном доме веерная схема используется для поэтажного распределения трубопроводов и для лучевого подключения каждого радиатора к общему коллектору, т. е. к каждому радиатору походит отдельная труба подачи и обратки от коллектора. Такой способ подключения позволяет максимально равномерно рассредоточить теплоноситель по радиаторам и уменьшить гидравлические потери всех элементов системы отопления.

Обратите внимание! При веерной разводке трубопроводов в пределах одного этажа монтаж осуществляется цельными (не имеющими разрывов и разветвлений) отрезками труб. При использовании полимерных многослойных или медных труб все трубопроводы могут быть залиты в бетонную стяжку, тем самым снижается вероятность разрыва или подтекания в местах состыковки элементов сети.

Правила использование теплого пола

Комфортный и очень популярный способ обогрева жилых помещений – обустройство теплого пола. Если отапливаемая площадь небольшая, то можно обойтись одной трубой, помещенной в стяжку пола.

Подключение теплого пола к системе отопления через распределительный коллектор является единственно возможным вариантом для обогрева больших площадей таким способом

Для больших площадей использование единственной трубы невозможно по следующим причинам:

• количество подаваемого тепла не хватит для обогрева всего помещения, кроме того этот обогрев будет неравномерным;
• при большой длине возникает сильное гидродинамическое сопротивление потока жидкости, что ведет к чрезмерным затратам электроэнергии на создание давления и увеличивает риск прорыва воды в местах соединений.

Поэтому, при значительной площади теплого пола, использование нескольких труб является не пожеланием, а необходимостью.

В этом случае подключение осуществляется через распределительный коллектор.

По коллекторному принципу устроены системы водяных «теплых полов», аналогично подключаемых к распределительной гребенке.

Коллекторные гребенки теплых полов отличаются меньшим количеством гнезд в сравнении с радиаторными лучевыми системами. Нужен более мощный насос.

Разводку систем напольного обогрева производят медными и металлопластиковыми трубами, используя неразъемные соединения.

После устройства и опрессовки теплого пола выполняется заливка стяжки, которая защищает трубы от повреждений и играет роль теплопроводящего элемента.

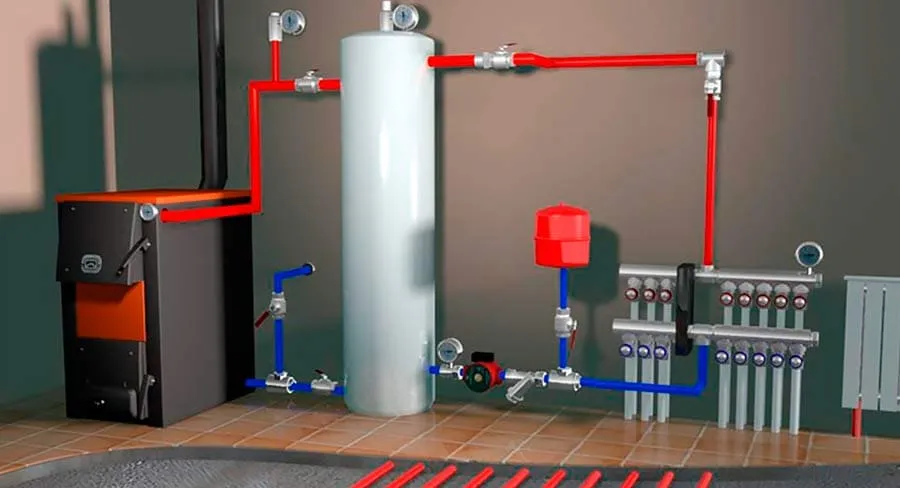

Часто коллектор снабжают смесительным узлом, для регулировки температуры воды, подаваемой к трубам теплого пола. Дело в том, что для радиаторов отопления, как правило, используют жидкость с температурным диапазоном 70-80°С, тогда как для теплого пола необходимо около 40°С.

Регулировка температуры через смеситель отличается надежностью, что очень важно, так как превышение температуры может вызвать существенную деформацию покрытия пола: линолеума, ламината или паркета.

Схема однотрубной разводки

В отопительной системе данного типа нагретый теплоноситель последовательно протекает по всем  радиаторам, отдавая при этом приборам часть тепловой энергии. Эту схему предпочитают выбирать в том случае, если для устройства системы обогрева помещения выделен небольшой бюджет. Ведь для прокладки однотрубной системы понадобится минимальное количество труб, а также сопутствующих расходных материалов.

Нельзя не указать и на ряд недостатков, характерных для однотрубной системы отопления с верхней разводкой, а именно:

• отсутствие возможности осуществления раздельного регулирования уровнем теплоотдачи для каждого отдельного радиатора;
• снижение количества отдаваемого батареями в помещение тепла по мере их удаления от отопительного котла.

«Ленинградская» схема отопления разработана с целью решения проблемы независимой регулировки уровня теплоотдачи каждой отдельной батареи. В однотрубной системе вода идет через все установленные радиаторы последовательно. Установка запорных кранов на каждую батарею и монтаж байпаса (обходной трубы) позволяет обеспечить циркуляцию теплоносителя при отсекании какого-то отопительного прибора.

Однотрубная разводка системы отопления «Ленинградка» позволяет обеспечить отключение отдельных радиаторов с помощью запорных кранов, при этом движение теплоносителя продолжается по обходной трубе

Разновидности подключения радиаторов

Основными способами подключения приборов отопительных систем является несколько типов:

• Боковое (стандартное) подключение;
• Диагональное подключение;
• Нижнее (седельное) подключение.

Боковое подключение

Боковое подключение радиатора.

Подключение с торца прибора – подача и обратка находятся с одной стороны радиатора. Это наиболее распространенный и эффективный способ подключения, он позволяет снять максимальное количество тепла и использовать полностью теплоотдачу радиатора. Как правило, подача находится сверху, а обратка снизу. При использовании специальной гарнитуры возможно подключение снизу–вниз, это позволяет максимально спрятать трубопроводы, но снижает теплоотдачу радиатора на 20 – 30%.

Диагональное подключение

Диагональное подключение радиатора.

Подключение по диагонали радиатора – подача находится с одной стороны прибора сверху, обратка с другой стороны снизу. Такой тип подключения используется в тех случаях, когда длина секционного радиатора превышает 12 секций, а панельного 1200 мм. При установке длинных радиаторов с боковым подключением присутствует неравномерность прогрева поверхности радиатора в наиболее удаленной от трубопроводов части. Чтобы радиатор прогревался равномерно, применяют диагональное подключение.

Нижнее подключение

Нижнее подключение с торцов радиатора

Подключение с низа прибора – подача и обратка находятся внизу радиатора. Такое подключение используется для максимально скрытого монтажа трубопроводов. При монтаже секционного прибора отопления и подключения его нижним способом подающий трубопровод подходит с одной стороны радиатора, а обратный с другой стороны нижнего патрубка. Однако эффективность теплоотдачи радиаторов при такой схеме снижается на 15-20%.

Нижнее подключение радиатора.

В случае когда нижнее подключение используется для стального панельного радиатора, тогда все патрубки на радиаторе находятся в нижнем торце. Конструкция самого радиатора при этом выполнена таким образом, что подача поступает по коллектору сначала в верхнюю часть, а затем обратка собирается в нижнем коллекторе радиатора, тем самым теплоотдача радиатора не снижается.

Нижнее подключение в однотрубной схеме отопления.

Какую систему отопления дома выбрать

Разновидностей систем отопления существует несколько. Они различаются разводкой труб, способами подключения радиаторов и тем, как движется в них теплоноситель. Грамотно выбрать наиболее эффективный вариант возможно только при наличии познаний в теплотехнике. Надо производить сложные расчеты и готовить проект. Для небольшого по площади коттеджа вполне подойдет простейшая однотрубная схема. В остальных случаях проектирование лучше перепоручить профессионалу. А вот монтажные работы выполнить вполне можно и самостоятельно.

Сколько будет стоить сделать отопление в частном доме?

Стоимость установки системы отопления в частном доме может сильно варьироваться в зависимости от многих факторов, таких как размер дома, тип отопительной системы, выбор оборудования, тип топлива, географическое расположение, условия монтажа и другие. Вот некоторые из основных факторов, которые могут влиять на стоимость:

1. Размер дома: Больший дом будет требовать больше оборудования и материалов, что может повлиять на стоимость.

2. Тип отопительной системы: Существует множество типов систем отопления, таких как газовое, электрическое, тепловое насосы, печное отопление, гидротеплоснабжение и другие. Каждый из них имеет свои особенности и цены.

3. Тип топлива: Стоимость топлива (газ, дрова, электричество и т.д.) может сильно варьироваться в разных регионах.

4. Оборудование: Выбор отопительного оборудования (котел, радиаторы, тепловые насосы и т.д.) также повлияет на стоимость. Более эффективное оборудование обычно более дорогое.

5. Монтаж: Стоимость монтажа будет зависеть от сложности установки, длины трубопроводов, доступности и других факторов.

6. Работы по разводке и утеплению: Если необходимо проводить работы по прокладке трубопроводов и утеплению помещений, это также повлияет на стоимость.

7. Прочие расходы: Сюда можно включить расходы на лицензии, разрешения, дополнительные материалы, гарантийное обслуживание и т.д.

Исходя из всех этих факторов, стоимость установки отопления в частном доме может колебаться от нескольких тысяч до десятков тысяч долларов или больше. Чтобы получить более точную оценку, рекомендуется проконсультироваться с профессиональными специалистами по отоплению, которые смогут учесть все особенности вашего дома и предоставить конкретную оценку стоимости.
