При планировании строительства гаража следует заранее на этапе проектирования учесть размеры ворот и выбрать их конструкцию. Точный расчет габаритов проема позволит создать оптимальные условия как для въезда автомобиля, так и для эксплуатации самих ворот.
Стандартизация гаражных ворот
Стандартизация – это установленные нормы или характеристики, которые обеспечивают безопасность пользования изделиями. В этом случае гаражные ворота сложно загнать в определенные рамки, потому что они выбираются с учетом следующих факторов:
- Габаритные размеры самого автомобиля. Если гараж строится под определенную марку авто, то здесь проблем нет. Но кто гарантирует, что через несколько лет не будет куплена другая машина с другими габаритами. При этом всегда есть вероятность, что хозяин автотранспортного средства для удобства эксплуатации установит верхний багажник, поменяет зеркала на большие, проведет тюнинг, который изменит размеры.
- Условия заезда в гараж. Идеально – если въезд будет прямолинейным. В этом случае ворота выбираются по минимальным размерам. Если заезжать придется с узкой улочки с крутым поворотом, то лучше параметры въезда увеличить минимум на полметра.
- Сама конструкция ворот определяет ее размеры. К примеру, подъемно-поворотные модели при открытии снижают высоту въезда за счет полотна, которое располагается под потолком в горизонтальной плоскости. В этом плане распашные модели высоту не занижают. Среди представленных модификаций есть такие, которые при специфичной установке не будут снижать параметры проема. К примеру, установленные классическим способом подъемно-секционные конструкции занизят высоту, а смонтированные в горизонтальном открытии ворота высоту не изменят.
Секционные откатные ворота
Максимальные и минимальные размеры ворот
Чтобы было понятно, о чем идет речь, необходимо ознакомиться с фото ниже, где показаны габаритные размеры грузового автомобиля «Газель». И на основе этой марки показать, как выбираются минимальные и максимальные размеры проема.
Габаритные размеры автомобиля «Газель»
Распашные
Когда стоит задача определения высоты проема, то проще всего с распашными воротами. Они должны быть на 20 см выше высоты машины. В нашем случае это: 2171+200=2392 см, с округлением 2400 см или 2,4 м. Это минимальный параметр.
Что касается максимального размера, то все будет зависеть от габаритов груза. Это стандартная величина, равная 4 м. Меньше можно, выше нельзя. Соответственно, если автомобиль «Газель» будет ставиться в гараж в груженом виде, то высота ворот должна быть 4,2 м.
Теперь ширина:
- Если въезд производится прямолинейно, то есть, перпендикулярно стене, то зазор между торцами проема и автомобилем должен составлять 50 см. А это в общем 1 м. Значит, получается в нашем случае: 2513+1000=3513 мм или 3,513 м. Это минимальный показатель.
- Если въезд производится с угловым подъездом, то проем надо увеличить на 1,5 м. То есть, максимальный размер будет составлять: 2,513+1,5=4,013 м.
Точно такие же выкладки надо проводить с любой маркой автомобиля. Кстати, что касается легковых машин, то высота проема для них определяется не высотою авто, а ростом человека. Потому что, к примеру, высота автомобиля класса «С» не превышает 1,7 м. То есть, для машины ворота высотою 1,9 м будут достаточны, но для человека высокого роста это не самый комфортный вариант. Поэтому минимальная высота в этом случае – 2,1 м.
Внимание! Если на легковушку будет устанавливаться багажник, то ее высота увеличится на 40 см. Значит, придется учитывать этот показатель, выбирая гаражные ворота. Здесь расчет такой: 1,9+0,4=2,3 м.
Подъемно-поворотные
Эта модель представляет собой цельное полотно в виде щита, которое при открытии поднимается вверх, устанавливаясь горизонтально. При этом полотно будет отстоять от верхнего торца проема на 20-25 см ниже (в зависимости от производителя). Соответственно подсчитать высоту проема гаража надо точно так же, как и в предыдущем случае, только к полученному результату придется добавить обозначенный выше зазор.
В нашем случае с «Газелью» это будет: 2,4+0,2=2,6 м.
Расстояние между полотном и рамой 20-25 см
Подъемно-секционные
Чисто конструктивно такие ворота представляют собой несколько секций, которые соединены между собой петлями. Они поднимаются по направляющим, расположенным по вертикали и горизонтали. При этом полотно складывается под потолком, снижая высоту проема только на толщину панели (секции). А это не более 5 см. То есть, высота проема будет составлять для «Газели» 2,4+0,05=2,45 м.
Проем закрывается сверху только на толщину полотна
Рулонные
Гаражные ворота этого типа можно устанавливать внутри помещения, снаружи или прямо в проеме (здесь имеется в виду барабан, на который наматываются секции конструкции). В двух первых случаях (накладной монтаж) они собой не изменяют параметров въезда, так как барабан устанавливается с таким расчетом, чтобы в наполненном виде он не заслонял собой верхнюю часть проема. В третьем случае (встроенный монтаж) высота сильно уменьшается за счет габаритов подъемного механизма.
Последний показатель производитель обязательно указывает в паспорте изделия. Именно его и надо прибавить к высоте проезда авто.
Варианты установки рулонных воротных конструкций для гаража
Складывающиеся
Этот тип гаражных ворот представляет собой несколько створок, установленных вертикально, которые при открытии складываются в книжку. По сути, высоту проема, как и распашные модификации, они не изменяют, потому что открываются в горизонтальном направлении. Что касается ширины, то здесь расчет ведется с учетом толщины каждой секции, их количества, а также способа открытия.
По последнему фактору ворота разделяются на две группы:
- которые открываются и всей конструкцией собираются вдоль лицевой стены гаража;
- которые собираются в книжку и остаются внутри проема, прижатые к вертикальному торцу перпендикулярно въезду.
Створки складывающихся ворот, расположенные вдоль стены
Именно вторая группа требует точного расчета. Для этого надо измерить толщину каждой створки, к примеру, 5 см. Умножить этот показатель на количество створок, к примеру, по две с каждой стороны, то есть, в общем четыре. Получается 5х4=20 см. К полученному ранее параметру, а это 3,513 м, надо прибавить 0,2 м, получаем 3,713 м. Это и есть минимальная ширина проема для складных ворот, если «Газель» будет заезжать прямо. Если заезд будет производиться с поворотом, то ширина должна быть: 4,013+0,2=4,213 м.
Створки складных ворот, остающихся внутри проема
Стандартные размеры производителей секционных ворот
Подъемно-секционные модели одни из самых популярных. На рынке они представлены несколькими марками, в каждой из которых свой типоразмер.
DoorHan
Компания DoorHan представлена на российском рынке тринадцатью моделями со стандартными размерами.
| Номер модели | Ширина х высота, мм |
| 1 | |
| 2 | |
| 3 | |
| 4 | |
| 5 | |
| 6 | |
| 7 | |
| 8 | |
| 9 | |
| 10 | |
| 11 | |
| 12 | |
| 13 |
Hormann
Этот немецкий производитель известен высочайшим качеством предлагаемых конструкций и гарантированным сроком эксплуатации до 5 лет. При этом компания предлагает свой собственный привод, который работает не на цепи, а на ременной передаче.
На фото ниже в таблице типоразмер секционных гаражных ворот от компании Hormann:
Стандартные размеры марки «Hormann»
Alutech
Белорусские ворота для гаражей Alutech (Алютех) – известный в России бренд. Производитель сегодня предлагает широкую модельную линейку, которая разделена на две группы:
- Для бытовых гаражей.
- Для промышленных.
В первой группе две подгруппы: одна под брендом Classic, вторая Standard. Вот стандартные размеры секционных модификаций первой категории (Классик):

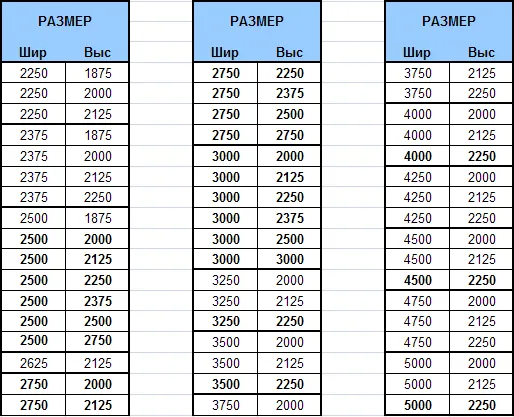

Стандартные размеры Alutech Classic
И стандартные габариты воротных конструкций Alutech Standard:
Размеры категории Алютех Стандарт
Что касается промышленных моделей, то здесь типоразмер огромен, в которых максимальная ширина конструкций доходит до 7 м, а высота до 5,5 м.
Габариты промышленных ворот от компании Алютех
Стандартные требования к автоматическим воротам
Необходимо отметить, что по многим позициям автоматические ворота для гаражей по габаритным размерам ничем не отличаются от ручных. Причина – малогабаритная компоновка приводов и сопутствующих элементов.
В этом плане удобными являются секционные ворота, привод которых располагается на потолке выше воротного полотна. То же самое можно сказать о рулонных конструкциях.
Внимание! Единственный момент – это модели встроенного типа. Они располагаются в проеме, занимая определенное место. Но о них уже был разговор выше, где дан расчет высоты проема с учетом подъемного механизма.
Подъемно-поворотные ворота в этом плане самые неудобные. Особенно надо отметить модели, привод которых располагается прямо на полотне с внутренней стороны. При подъеме он оказывается снизу ворот, уменьшая проем.

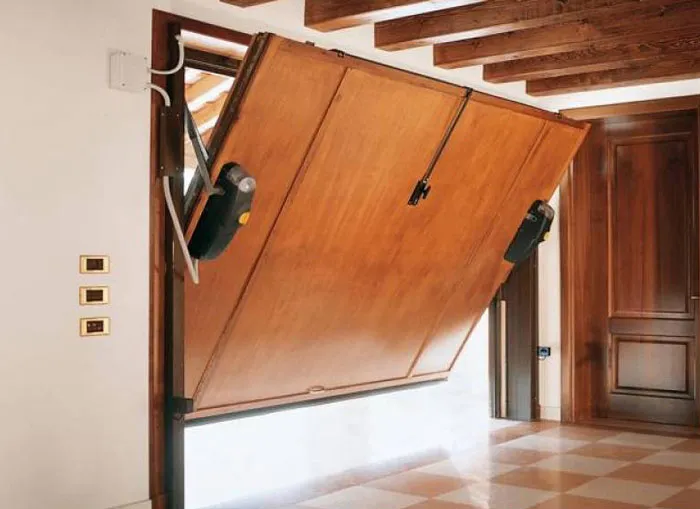

Подъемно-поворотные ворота с приводами на внутренней плоскости полотна
Заключение
Решая вопрос выбора размеров ворот для собственного гаража, необходимо заглядывать в будущее. Ведь всегда есть вероятность, что в автомобиль будет заменен. И не факт, что будет приобретена машина той же марки. Поэтому сразу стоит приобрести одну из воротных конструкций стандартного типа, которая пойдет для многих типов автомобилей.
Какой размер гаражных ворот?
Размер гаражных ворот может различаться в зависимости от конструкции гаража и размеров транспортных средств, которые будут храниться внутри. Стандартный размер гаражных ворот для одного автомобиля обычно составляет 2,4 метра в высоту и 2,4-2,5 метра в ширину.
Однако, если вам нужны более крупные гаражные ворота для хранения большего транспорта, например, грузовиков, автобусов или прицепов, то вам потребуются более широкие и высокие ворота. Размеры могут варьироваться от 3 до 6 метров в ширину и от 3 до 4 метров в высоту.
При выборе размера гаражных ворот необходимо учитывать не только размеры транспорта, но и доступность гаража для установки ворот, а также предполагаемую частоту использования. Рекомендуется выбирать гаражные ворота с запасом по размеру, чтобы избежать проблем при использовании гаража в будущем. Если вы не уверены в правильном выборе размера, то рекомендуется обратиться к специалистам, которые помогут определить оптимальный размер гаражных ворот для вашего гаража.
