Расположение труб холодной и горячей воды: как оно должно быть и почему оно так подводится к смесителю?

Справа или слева нужно располагать трубы холодной и горячей воды при подключении смесителя

Однозначного ответа на ваш вопрос, увы, нет. Ситуация такова:

Старый советский СНиП III-28-75, который давно уже не действует, указывал на необходимость размещения трубы горячего водоснабжения справа от смесителя, а трубы холодной воды — слева. В современных строительных нормативах это требование отсутствует, однако в технологических документах и инструкциях по производству и приемке работ, введенных с 2011 года, упоминается, что при параллельной вертикальной прокладке, как правило, следует располагать горячую воду справа. Расположение труб холодной и горячей воды может быть регулировано с учетом современных норм и инструкций.

Отечественный стандарт подключения смесителя. Справа — вентиль горячей воды

За рубежом мнения разделились. Есть страны, в которых, как и у нас, справа размещают трубу и вентиль горячей воды, но их меньшинство. Чаще делают наоборот: справа холодная, слева горячая. Объясняют это так: чтобы не обжечься, нужно сначала включить холодную воду, а уж затем постепенно добавлять горячую. Первое движение большинство людей делает правой рукой, поэтому удобнее, когда справа — холодная.

В большинстве зарубежных стран принято справа подключать холодную воду

На наш взгляд, с точки зрения удобства нет никакой разницы, где какая труба и вентиль расположены. Тем более, что сегодня актуальнее рычажные смесители. Главное, чтобы в пределах вашего жилища все смесители были подключены одинаково, тогда вы никогда не будете путаться.

На работе обычного смесителя характер расположения водопроводных труб никак не сказывается.

Для стандартного смесителя неважно, с какой стороны размещать холодный или горячий вентиль. На функцию это не влияет, а заглушки с надписями «Hot» и «Cold» несложно поменять местами. Что же предпочесть? На наш взгляд, хоть это и противоречит отечественным рекомендациям, справа следует подключать холодную воду, а слева горячую

И вот почему:

Что же предпочесть? На наш взгляд, хоть это и противоречит отечественным рекомендациям, справа следует подключать холодную воду, а слева горячую. И вот почему:

Все смесители из стран ЕЭС и Китая с термостатом полностью работоспособны только при подключении холодной воды справа, горячей слева. Даже если у вас такого смесителя нет сегодня, кто знает, не пожелаете ли вы иметь его завтра?

В смесителях с термостатом нельзя произвольно менять расположение подключения горячей и холодной воды. Вода, конечно же, пойдёт, но адекватно регулировать её температуру не получится

Практически все электрические водонагреватели также подключаются по схеме «холодная справа». Это никак не влияет на смесители, но всё же удобнее в использовании и ремонте, когда все трубы ориентированы одинаково.

В бойлерах холодная тоже справа. Если перепутать подключение, «тёпленькая пойдёт», но эффективность водонагревателя заметно снизится

Знаки и символы

Чтобы быть точно уверенным, какую воду вы открываете, всегда обращайте внимание на обозначения, находящиеся на вентиле. Как правило, холодная вода обозначается синим или голубым цветом, горячая же маркируется красным, а иногда и оранжевым

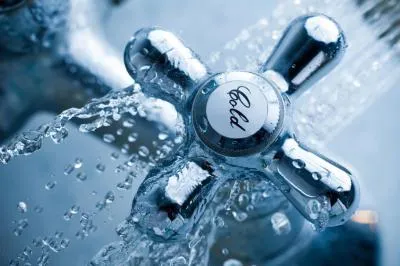

Бывает, на некоторых кранах вентили помечены не цветом, а латинскими буквами, с которых начинаются слова на английском «HOT» — горячий и «COLD» — наоборот, холодный. Соответственно, ищите буквы «H» и «C». Может быть, чтобы определить с какой стороны горячая вода в смесителе, а с какой холодная, производители напишут и все слово целиком.

Будьте внимательны и, даже ориентируясь на символы, обозначающие температуру воды, аккуратно проверьте, вентиль с какой водой вы повернули.

Что делать, если перепутали стороны?

Неправильное расположение шлангов подводки воды к смесителю доставляет многим людям большой дискомфорт. Шланг с синими вкраплениями используют только для монтажа холодной водоснабжения. С красными – для горячего.

Чтобы устранить неправильную установку, рекомендуется:

1. Закрыть краник стояка.
2. Снять гайку с разводящей розетки.
3. Поменять шланги.
4. Установить обратное месторасположение шлангов.
5. Под гайками установить новые прокладки.
6. Проверить соединения на протечку.
7. Открыть кран и проверить подачу потока.

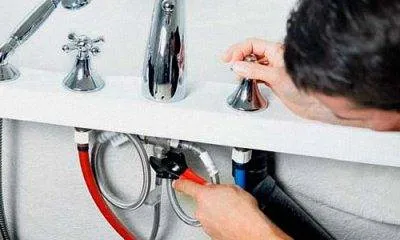

Менять местами трубки необходимо под раковиной. К левой розетке подключается подводка горячей. К правой – холодная. В системе могут устанавливаться универсальные шланги с синими и красными оттенками. Они подходят для подачи и теплого, и холодного потока.

Все, что необходимо знать о горячей воде, представлено в этом разделе сайта.

Монтаж труб водоснабжения

Хоть и существует две разные схемы разводки, но на практике обычно применяют либо последовательную схему, либо комбинированную – последовательно-коллекторную. Самыми простыми материалами в плане монтажа разводки водоснабжения считаются – полипропилен, металлопластик, трубы из сшитого полиэтилена и медь.

Разводка труб водоснабжения начинается от точки ввода, т.е. источника подачи воды – насосная станция, гидроаккумулятор, напорный бак, ввод трубы центрального водопровода.

Общая труба подачи, чтобы были наименьшие потери давления, должна быть диаметром не менее дюйма.

В обязательном порядке устанавливается водяной фильтр грубой очистки и запорный кран.

Далее начинается монтаж разводки труб согласно выбранной схеме, т.е. проводятся трубы в ванную, на кухню, прачечную. Если разводка труб начинается в цокольном этаже и там же располагается отопительный котел, то делается отдельный выход к котлу.

При последовательной разводке, если не планируется её скрывать декоративными панелями и коробом, трубы рекомендуется монтировать выше плинтуса на 15 – 30 см. Таким образом, трубы будут малозаметны и местами скрыты сантехприборами.

При прокладке сквозь стены и перекрытия, трубы следует защитить от повреждений. Для этого в отверстие укладывается обсадная труба, либо специальная манжета.

Фиксируются трубы с помощью специальных клипс, пластиковых и металлических хомутов.

</ul>

Выбор материала для монтажа

На выбор материала влияет то, как будет проходить монтаж, каким способом будут укладываться трубы – закрыто или скрыто, простота монтажа, т.е. возможность произвести всю работу самостоятельно. Также немаловажным фактором является цена.

Во многих источниках до сих пор указывают на то, что водопровод можно сделать металлом, но стоит ли говорить, что это уже вчерашний день. И что на сантехническом рынке много хороших долговечных материалов, которые довольно просто легко монтируются, обладают большим сроком службы, надежные, безвредные, т.е. прекрасно подходят для питьевого водоснабжения, и имеют очень симпатичный внешний вид.

Ниже представлена таблица со сравнительными характеристиками труб, применяемых при монтаже водоснабжения.

Устройства и виды соединительных шлангов

Подводка для смесителя

Система, обеспечивающая подключение смесителя к водопроводной сети, называется подводкой. Она может быть жесткой и гибкой. Шланг относится к последнему варианту и используется чаще. Его главное преимущество – возможность простого соединения смешивающего устройства с удаленными трубопроводами.

Гибкая подводка для смесителей

Гибкая подводка представляет собой гнущийся шланг в оплетке. С обоих концов у него есть 2 крепежа:

• штуцер для подсоединения к смесителю;
• накидная гайка, которая закрепляется к водопроводу.

Изделия отличаются друг от друга видом материала, из которого они изготовлены:

• у дешевой продукции основной шланг может быть выполнен из резины, которая имеет малый эксплуатационный срок;
• каучуковые изделия более качественные и безопасные для здоровья.

Схема шланга подводки

На срок службы подводки также влияет вид оплетки, выполняющей функцию защиты от внешних и внутренних воздействий:

• скачка или спада давления в системе;
• внешних повреждений;
• резкой подачи воды;
• температурных расширений.

Гибкая полимерная подводка для смесителя

Внешняя оболочка может быть выполнена из четырех материалов:

• алюминий;
• нержавейка;
• оцинкованная проволока;
• нейлон.

Последний вариант в продаже встречается реже. Оцинкованные модели – самые ненадежные и подходят лишь для временной эксплуатации. Алюминий неизбежно окисляется под влиянием конденсата.

Наилучший вариант – оплетка из нержавеющей стали, которая рассчитана на рабочее давление в 10 атмосфер и температуру до 95 градусов. Эксплуатационный срок такой продукции – 8 лет.

Разобранный смеситель и подводка

Есть особо прочные модели шланга с оболочкой из нейлона или нержавеющей стали, способные выполнять свои функции при давлении в 20 атмосфер и температуре 110 градусов.

Именно на состав, технические характеристики и еще ряд показателей стоит обратить внимание при покупке гибкого соединения

Почему в смесителе холодная вода передавливает горячую

Всем спасибо, нашёл решение проблемы на каком-то форуме, всё дело в фильтре-рассекателе Со временем известковый налёт забил мелкие отверстия внутри него, промывка грязи уже не помогает, из-за этого нарушается нормальный выход воды из смесителя, он как-бы частично заткнут, а в насадке душа отверстия больше, там выход воды нормальный, по этому и разница в балансе при переключении на душ была. Проверил просто — снял эту сеточку и без неё всё стало регулироваться нормально. Вот такая копеечная штучка выносила мне мозг месяца три, новый купить не проблема. Все кто отвечал — ваши варианты тоже имеют шансы быть правильными, извините, лучший ответ пусть выберет система

модератор выбрал этот ответ лучшим

в избранное ссылка отблагодарить

Вообще, в керамической кран-буксе, баланс температуры воды, в целом регулируется достаточно коротким поворотом маховика . В вашем случае, в результате каких-то неполадок, этот недостаток керамического крана просто усугубился.

Поэтому попробуйте поставить вместо керамических краников, обычные червячные. Думаю, что крутить их придется на несколько оборотов дольше, но поймать температурный баланс будет значительно проще.

Кроме того, следует снять, разобрать, и осмотреть сам смеситель. Просто по опыту знаю, что вода из под крана, по своим качествам не всегда соответствует ГОСТам. И хотя к употреблению она вполне пригона, но может содержать в себе растворенные вещества способные осаждаться на трубах и забивать их. Так, что надо внимательно осмотреть не только кран-буксы, но и переключатель напора воды на душ. Проблема может быть не только в его забитости, но и сам он может быть установлен с небольшим смещением. И поэтому при его переключении и нарушается температурный режим. Тут очень многое зависит от конструкции самого смесителя.

в избранное ссылка отблагодарить

Может быть много самых различных причин. Возможно, что в ванной в кран горячей воды что-то попало поэтому при одинаковой степени открытия кранов, поток горячей воды значительно меньше, чем холодной.

При переключении с гусака на душ и обратно, баланс редко сохраняется, так как этот переключатель редко бывает качественным . А возможно, что в переключатель тоже что-то попало, .

Разберите всё, удалите посторонние предметы, поставьте новые прокладки.

в избранное ссылка отблагодарить

Явление называется подмес, заключается оно в том, что где-то есть связь между ГВС и ХВС стояками. И получается она из-за неисправности смесителей, из-за неправильного подключения бойлера .

Или неправильное подключение посудомоечных или стиральных машин к обеим трубам. Часто в этом виноваты соседи, неправильно подключившие свою технику.

в избранное ссылка отблагодарить

Технолог по водоподготовке, эколог

На самом деле это не всегда так. Во многих странах подключение горячей и холодной воды никак не регламентируется, в т.ч. и в странах постсоветского пространства. Хотя раньше в СНиП было прописано: Трубы систем горячего водоснабжения располагаются, как правило, справа от стояков холодного водоснабжения . Но и тут речь идёт не о самих смесителях, а о трубах. Да и слова как правило говорят о том, что могут быть исключения. В заменивших старые правила СНиП 3.05.01-85 вообще нет упоминания о том, как должны располагаться синий и красный краны. Но советские строители видимо продолжали по привычке ставить их по старому стандарту, поэтому во многих домах советской эпохи можно увидеть справа именно горячую воду, особенно, если смесители старые вентильные. В новых смесителях синяя точечка зачастую справа , но подводки к смесителям обычно гибкие, так что к трубам их можно подсоединить как угодно.

В странах, где данная ситуация регламентируется, справа должна быть холодная вода по технике безопасности . Чтобы исключить ожог, сначала нужно открыть холодную воду, постепенно добавляя горячую до нужной температуры. Так как большинство людей правши, то удобнее первым открывать правый кран. Кроме того, так экономнее — сначала тратится холодная вода, которая дешевле.

Чем руководствовались авторы старых советских СНиП остаётся только гадать.

Открытие и закрытие вентилей

Определить, открыт или закрыт вентиль, можно по нескольким признакам в зависимости от вида установленного устройства.

Определение положения шарового вентиля

Для определения состояния шарового вентиля можно использовать:

1. управляющую ручку;
2. выточку, расположенную на штоке.

Шаровой вентиль может быть оснащен двумя типами ручек:

• рукоять, представляющую собой продолговатый элемент, прикрепленный к корпусу устройства;
• ручку-бабочку, состоящую из двух аналогичных частей, расположенных симметрично относительно точки крепления.

Вентиль закрывается, если ручка поворачивается перпендикулярно устройству и направлению трубопровода, и открывается, если ручка поворачивается в направлении оси устройства и соответственно трубопровода.

Определение состояния вентиля по ручке, установленной на устройстве

Определить состояние вентиля по ручке поможет следующий видеоролик.

Если ручки сломаны или по каким-либо причинам полностью отсутствуют, то можно ли узнать положение вентиля? Для определения состояния устройства при рассматриваемых обстоятельствах можно воспользоваться выточкой, расположенной на штоке.

Элемент, по которому можно определить положение вентиля

Если выточка расположена параллельно трубопроводу, то вентиль открыт и пропускает жидкость (газ). Если выточка располагается перпендикулярно направлению труб, то вентиль закрыт и движение жидкости по системе невозможно.

Определение положения вентиля по выточке

Определение положения пробкового вентиля

В какую сторону открутить пробковый вентиль, если на устройстве отсутствует ручка, и как узнать положение вентиля в таком случае?

Чтобы определить положение вентиля, не имеющего ручки, необходимо:

1. найти на верхней части штока шлиц (риску);
2. визуально узнать состояние устройства.

Определение состояния пробкового крана при отсутствии ручки

Чтобы закрыть вентиль любого типа, необходимо вращать управляющую ручку или крепежный шток в направлении движения часовой стрелки. Для открытия вентиля ручка вращается в обратном направлении, то есть против движения часовой стрелки.

Иногда дома хозяева сталкиваются с проблемой, в какую сторону открыть (закрыть) кран или вентиль. С такими вопросами временами обращаются ко мне по телефону. Но мои объяснения не всегда сразу, а порой вообще не достигают искомого результата. Без обиды, обычно затруднено пояснения женскому полу. Вывод: лучше один раз показать в картинках, чем много раз одно и тоже безуспешно разъяснять.

И так, как правильно открыть или закрыть.

Какие трубы для водопровода лучше

Однозначно сказать, какими трубами лучше всего делать разводку нельзя — нет идеального материала, есть более или менее подходящие для данных условий. Остановимся на самых популярных вариантах, их достоинствах и недостатках:

Полипропиленовые трубы

Вариант хорош всем, кроме большого теплового расширения — до 5 см на 1 метр, а это очень много. При длинной трассе необходима установка компенсатора или использование армированных труб. У них тепловое расширение в разы меньше, зато цены выше. Для горячей воды однозначно надо использовать армированные трубы но вот стеклопластиком или фольгой — решать вам. Разводка труб ХВС может быть сделана обычной ППР трубой для холодной воды — тут тепловое расширение не так критично.

Полипропиленовые трубы для разводки водопровода — отличный выбор

Про выбор труб из полипропилена читайте тут.

Еще один момент, актуальный, если работы проводите своими руками, делать собираетесь скрытую прокладку коммуникаций — качество выполнения соединений. В принципе, в пайке полипропилена ничего сложного нет, но без наличия опыта можно «накосячить», в результате через некоторое время соединение может потечь. При отсутствии опыта в сварке полипропилена прятать соединения под отделку очень нежелательно. В этом случае лучше выбрать открытый способ укладки.

Разводка полипропиленовых труб в ванной и туалете имеет множество положительных моментов:

• правильно сделанное соединение получается монолитным;
• нет заужения диаметров трубопровода в местах пайки;
• высокая ремонтопригодность;
• длительный срок эксплуатации;
• легкость монтажа.

В общем, не зря этот материал в последнее время так популярен.

ПВХ для водопровода

При разводке ПВХ труб используют клеевое соединение. Есть специальный клей, который растворяет верхний слой полимера. Им смазываются обе склеиваемые детали, прижимаются одна к другой и выдерживаются некоторое время. В результате соединение практически монолитное, прочное и надежное.

ПВХ трубы могут гнуться

Есть два типа соединения: стыковое, когда стыкуются два отрезка трубы и с использованием фитингов. С фитингами работать проще, но места соединений получаются зауженными. При стыковом соединении заужений нет, но сделать качественно намного сложнее.

В принципе, все плюсы и минусы тут такие же, добавляется несколько минусов — подходит только для транспортировки только холодных сред — не более +40°C, то есть для ГВС придется использовать другие трубы. Царапины и сколы снижают прочность трубы, потому исключается резьбовое соединение.

Металлопластиковые

Разводка водопровода из металлопластиковых труб подходит и для ГВС — выдерживать может температуру до +105°C. Положительным отличием от всех приведенных выше является ее высокая пластичность — эти трубы можно сгибать с довольно небольшим радиусом. Это упрощает и удешевляет монтаж (фитингги дорогие).

Металлопластиковые — не лучший выбор

Минус использования металлопластиковых труб для водопровода — сильное заужение на стыках — в фитингах. Это приводит к значительному снижению давления в системе. Именно это и ограничивает их использвоание.

Маркировка смесителей

Однако при выборе крана, стоит обратить внимание на то, для чего он предназначен и какими свойствами обладает, какие функции в нем заложены. Поможет в этом расшифровка условных обозначений, которые используются для маркировки смесителей

В частности, для обозначения типа смесителя используются следующие буквы: См – смеситель, М – мойка, Ум – умывальник, Д – для душа, В – ванна, ВУ – ванна и умывальник, К – водогрейная колонка.

Далее следуют обозначения, которые указывают на место расположения смесителя. Например, Ц – центральное размещение, НН – настенное с нижним изливом, НВ – настенное с верхним изливом, НЛ – настенный локтевой, НК – с нижней камерой смешивания, ОР – одна рукоятка, Шт – душевая сетка на гибком шланге, ВШт – встраиваемый смеситель со штангой, СТ – смеситель со стационарной душевой сеткой.

Еще один момент, который указывается, – материал, из которого изготовлен кран, и его особенности. Например, П – пластмассовый, а Ф – фарфоровый. Буква А указывает на то, что смеситель оборудован аэратором, Р – развальцованным носком, М – шлангом в металлической оплетке.

Поэтому обозначение СМ-Ум-ЦА – это смеситель, который предназначен для умывальников, центральный, с аэратором.

Способы регулировки давления в водопроводе

Для защиты коммуникаций от гидравлических ударов, стабильной работы бытовых приборов и сантехники, необходимо нормативное поддержание давления воды в системе. Эту задачу выполняют — редукторы.

Большинство изготовителей выпускают конструкции с предустановленной настройкой давления не превышающее 3 бар. Но, при желании можно выполнить настройку самостоятельно.

Регулировка производится исключительно при закрытых кранах вращением установочной головки. Для повышения давления ее необходимо вращать вправо, а для снижения напора вращение выполняется в обратном направлении.

Один оборот регулировочной головки изменяет давление на 0,5 бар.

Когда в системе установлен манометр, то регулировка проводится достаточно точно, а где манометра нет, результат можно зрительно оценить по силе напора из смесителя.

В частном доме напор в системе водоснабжения поддерживается при помощи гидр аккумулятора и реле давления. Этими изделиями комплектуются готовые насосные станции, но можно смонтировать систему и самостоятельно. Регулировка реле в нужном диапазоне выполняется настройкой большой и малой пружин, по инструкции производителя.

Есть ли какой-либо практический резон в том, с какой стороны подводить холодную и горячую воду к смесителю?

14 41 Ученик , закрыт 2 года назад

Например, я с детства привык, что на смесителе в ванной всегда холодная вода была слева, а горячая на правом вентиле.
А теперь предстоит пайка пластиковых труб, потому и спрашиваю.
. Пока что, по старому, смеситель стоит вот так .

Андрей Волков Оракул 2 года назад

Есть импортные смесители и гигиенические души к которым нужно правильно воду подводить – как положено
Горячая точка всегда с лева. на таких смесителях датчики температуры воды .И на перепутанных выходах воды он работать не будет
На работе всегда так и делать надо – т.к никто не знает какой смеситель купят .А особенно на какой его потом заменят.
Разводка воды это работа не на один десяток лет – поэтому нужно её делать всегда ответственно. а не так. что потом привыкнешь по ходу эксплуатации сантехприборов

Вот например гигиенический душ. который не будет нормально свои функции выполнять по автоматической регулеровке температуры воды ,если точки воды перепутать

Иванов Иван Мастер 2 года назад

сила привычки, не более.

рукводствуйтесь старой привычкой. она неистребима

••Tatyana•• Мыслитель 2 года назад

да какая разница, к другому положению очень быстро привыкнете.

Бидон Енотов Искусственный Интеллект 2 года назад

Разницы нет

И трубам тоже это неважно – они одинаковые

сергей дмитриев Просветленный 2 года назад

Закон сантехника – горячая вода всегда с левой стороны на смесителе. При горизонтальной разводке – горячая вода всегда сверху, потом холодная и потом канализация.

Семён Семёныч ! Мудрец 2 года назад

Резон есть. Всем привычно холодная слева и даже производители смесителей маркируют вентили голубой слева красный справа.
Если не придерживаться этого правила начинается поиск нужного вентиля, а это не только дискомфорт но и лишний расход воды.

Дядька из Будущего. Искусственный Интеллект 2 года назад

Для пользователя особого значения это не имеет. Дело привычки.
Это имеет некое, а порой и существенное значения для обслуживания, монтажа, подключения к стоякам и прочих технических мероприятий.

Фактически такое распределение – холодная всегда справа, это для того, чтобы не было конфузов когда проектируют одни, прокладывают другие, подключают третью, запускают четвертые.

Генри Спенсер Просветленный 2 года назад

Смотря с какой стороны подход к смесителю: в одном случае открываешь воду левой рукой, в другом – правой. Соответственно и выбор воды ближнего к раковине маховика разный, как правило, ближний – холодный.

Александр Бакушев Мудрец 2 года назад

и ещё!так же и бойлер подключается-справа хол, слева горячая!

Чем отличаются полипропиленовые трубы для горячей и холодной воды?

Полипропиленовые трубы (PPR) могут использоваться как для горячей, так и для холодной воды, но существуют некоторые различия между трубами, предназначенными для этих двух целей. Вот основные отличия:

1. Состав материала: Материал полипропилена остается одним и тем же для труб, предназначенных как для горячей, так и для холодной воды. Однако для труб, предназначенных для горячей воды, может быть добавлены модификаторы и стабилизаторы, которые повышают их температурную стойкость.

2. Теплостойкость: Трубы для горячей воды имеют более высокую теплостойкость, чтобы выдерживать повышенные температуры воды, проходящей через них. Обычно такие трубы могут выдерживать температуры до 80-95°C.

3. Маркировка: Трубы для горячей воды и холодной воды могут иметь различную маркировку, указывающую на их назначение. Это может помочь при правильной установке и использовании.

4. Толщина стенок: Трубы для горячей воды могут иметь немного более толстые стенки для обеспечения дополнительной теплоизоляции и стойкости к повышенным температурам.

5. Соединения: Методы соединения труб для горячей и холодной воды обычно одинаковы, но может потребоваться использование особых фитингов (переходников) для горячей воды, чтобы обеспечить герметичность и стойкость к температуре.

6. Цвет: В некоторых случаях трубы для горячей воды и холодной воды могут быть разного цвета. Например, трубы для горячей воды могут быть красными, а для холодной воды — синими.

Важно всегда соблюдать рекомендации и инструкции производителей при выборе и использовании полипропиленовых труб. Только так можно обеспечить надежную и безопасную систему водоснабжения в вашем доме или строении.
