Каждому обладателю трехфазного ввода (380 В) следует обеспечить равномерную нагрузку на фазы, чтобы избежать перегрузки одной из них. При неравномерном распределении нагрузки на трехфазном вводе, а также при обрыве или плохом контакте нулевого провода, напряжения на фазных проводах начинают расходиться, как в большую, так и в меньшую сторону.
Что важно знать

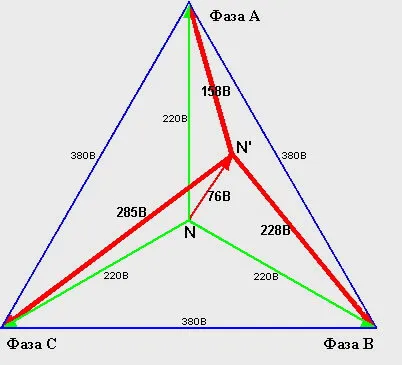

Данная диаграмма условно иллюстрирует трехфазную сеть:
Напряжение между фазами 380 вольт обозначено синим цветом. Зеленым цветом обозначено равномерное распределенное линейное напряжение. Красным — перекос напряжений.
Новым, трехфазным абонентам электросети в частном доме или квартире, при первом подключении, не стоит сильно надеяться на изначально равномерно распределенную нагрузку на вводной линии. Поскольку от одной линии могут быть запитаны несколько потребителей, а у них с распределением могут возникать проблемы.
Первым делом нужно выяснить напряжение между фазами, а также между L1-L3 и нулем, измерив их измерительным прибором. Если вы начали обзор нашего портала с этой статьи, рекомендуем также ознакомиться с инструкцией по использованию мультиметра.
Если после измерений вы увидели, что есть отклонения от номинальных напряжений (более 10%, согласно ГОСТ 29322-92), необходимо обратиться в электроснабжающую организацию для принятия соответствующих мероприятий по восстановлению симметрии фаз. Более подробно о том, что такое перекос фаз в сети, можете узнать из нашей статьи.
Согласно договору между абонентом и РЭС (о пользовании электроэнергией), последние должны поставлять качественную электроэнергию в дома, с указанным фазным и линейным напряжением. Частота также должна соответствовать 50 Герц.
Правила распределения
При проектировании схемы проводки необходимо максимально одинаково подбирать предполагаемые группы потребителей и распределить их по фазам. К примеру, каждая группа розеток по комнатам в доме подключена к своему фазному проводу и сгруппирована таким образом, чтобы нагрузка на сеть была оптимальна. Таким же образом организовывают линии освещения, выполняя их распределение по разным фазным проводника и так далее: стиральная машина, печь, духовка, котел, бойлер.

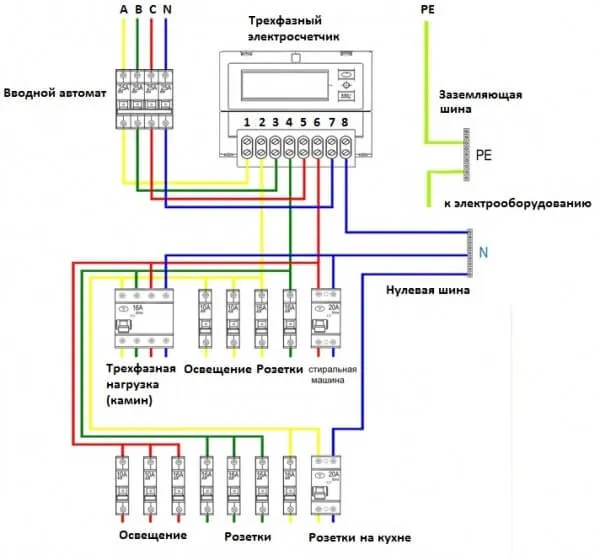

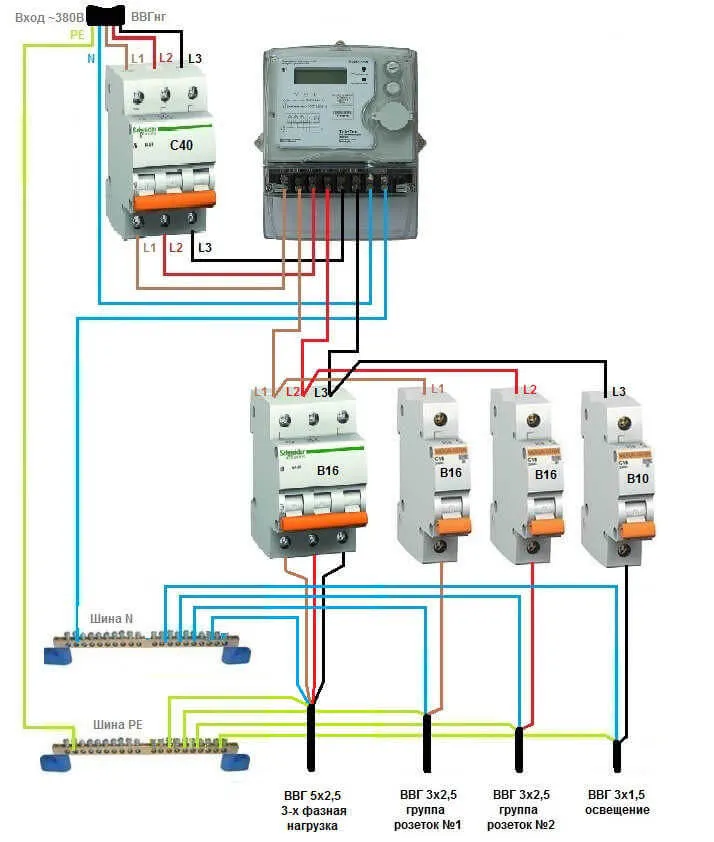

На схеме ниже изображены рекомендации, которые позволят вам правильно распределить нагрузку по фазам в частном доме либо коттедже:
Также советуем просмотреть видео, на котором наглядно демонстрируется пример сборки трехфазного электрощита:
Теперь вы знаете, как должно выполняться распределение нагрузки по фазам в частном доме и квартире. Надеемся, предоставленная информация была для вас интересной и полезной!
Рекомендуем также прочитать:
- Как разделить электропроводку на группы
- Как провести 380 Вольт в частный дом
- Как собрать трехфазный щиток своими руками
- Как пользоваться токовыми клещами
Почему в розетке две фазы и два нуля?
В розетке с двумя фазами и двумя нулями может быть использована система подачи электроэнергии, которая называется трёхфазной системой. Эта система используется для распределения электроэнергии на промышленных объектах, больших зданиях и домах, где требуется большая мощность.
Основная идея трёхфазной системы заключается в том, что существует три независимые фазы (фаза А, фаза В и фаза С), которые работают вместе, создавая более эффективное распределение нагрузки и увеличивая мощность. Каждая фаза смещена по фазе на 120 градусов относительно другой, что позволяет использовать максимально эффективно энергию.
Что касается двух нулей, это связано с наличием нейтрали и заземления в электросети. Две нейтральные линии могут использоваться для разделения нагрузки на разные группы устройств, что также может помочь более равномерному распределению энергии.
Обычно трёхфазная система используется в ситуациях, когда требуется обеспечить большую мощность для работы сильноточных устройств, например, на заводах, в больших магазинах, гостиницах и так далее. Для домашнего использования, где нагрузка намного меньше, используется однофазная система, которая обычно имеет одну фазу и одну нейтраль.
