Электропроводка, предназначенная для дома или уличного освещения, представляет собой продукт, включающий в себя кабели и провода. Обычно кабель оборачивается специальной оболочкой, внутри которой находится несколько проводов или жил.

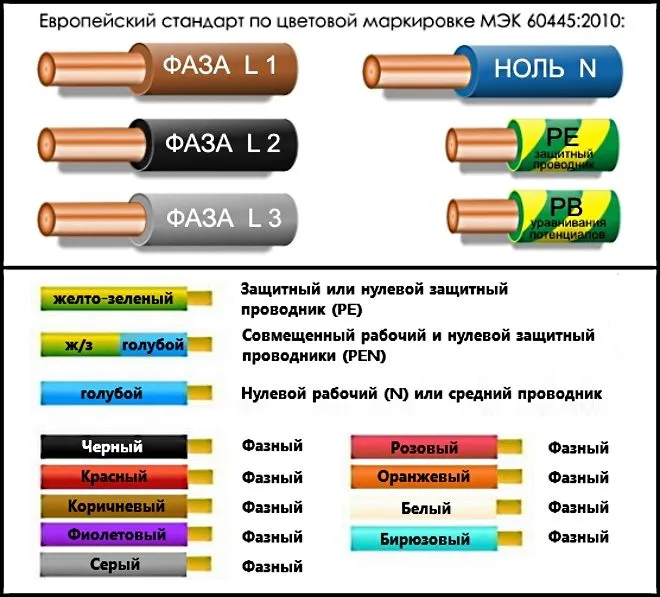

Отечественная и зарубежная промышленность предлагает большое множество кабельно-проводниковой продукции. Кабеля для обустройства электропроводки различаются составом, структурой и используются в различных сферах строительства или производства. Если изначально марка провода была выбрана неправильно, это может привести к негативным последствиям, включая короткое замыкание, повреждение или возгорание новой проводки. На каждом кабельно-проводниковом изделии есть обозначение из букв и цифр — это маркировка силовых кабелей, расшифровка которой рассказывает об особенностях эксплуатации и технических характеристиках данной продукции. Для более быстрой работы при установке сетей используется цветовая маркировка провода
Единый государственный стандарт обозначений наносится производителем в процессе изготовления кабельной продукции. Это помогает точно определять предназначения проводника и его технические параметры, что позволяет сделать безошибочный выбор изделия для обустройства электропроводки на различных объектах и подключения сложных конструкций. Правильно уметь расшифровывать маркирование проводов может только электрик-специалист, который по аббревиатуре поймет технические показатели кабельного изделия. Поговорим о стандартном маркировании кабельно-проводниковой продукции с помощью использования букв и цифр, особенностях этой классификации и технических показателях изделия.
На что указывает заводская маркировка электрического кабеля
Для маркировки кабельной продукции производители используют одинаковые стандартные указатели по ГОСТУ. Эти длинные и часто непонятные простому человеку буквенно-цифровые обозначения наносятся на заводе-производителе непосредственно на поверхность кабеля или провода. Маркирование помогает любому человеку, знакомому с расшифровкой, без труда ориентироваться во множестве предложений рынка и выбрать максимально подходящее для конкретного объекта изделие. А если расшифровка недоступна для понимания, можно наделать много ошибок и нанести большой ущерб окружающим объектам и ландшафту.
Маркированные заводские надписи, нанесенные на кабельную продукцию в процессе ее изготовления, помогают четко и безошибочно определить следующие характеристики изделия:
- какой тип конструкции использован внутри провода;
- из какого материала сделан проводник;применимое номинальное напряжение кабеля;
- определение размера поперечного сечения;обозначение типа использованной изоляции провода;
- буквами указано точное назначение кабеля.
Также электрические провода могут проходить маркировку не только на заводе во время их производства, но еще в процессе осуществления монтажных работ. Это значительно упрощает работу мастера-электрика, помогая избежать фатальных ошибок и неточностей, которые недопустимы при обустройстве электропроводки. Рассмотрим особенности маркировки кабельно-проводниковой продукции и дадим определение каждому знаку, нанесенному на поверхность изделия.
Расшифровка буквенной маркировки

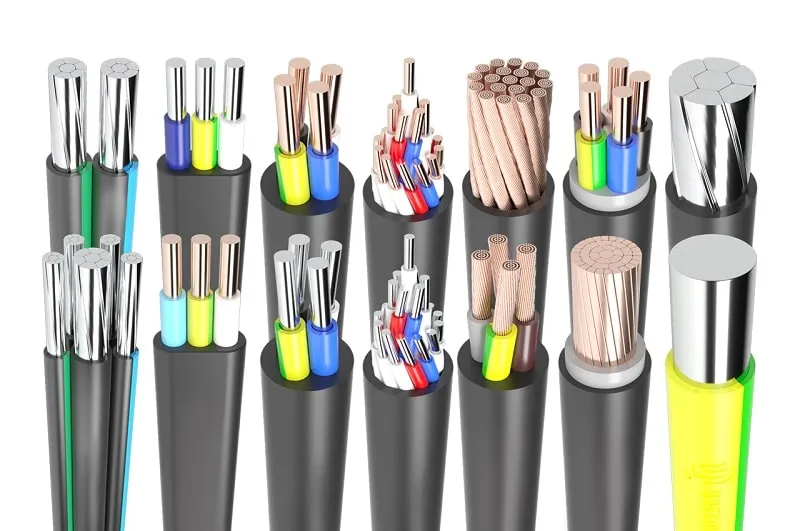

Буквенное обозначение на кабельном изделии — это точная информация производителя, рассказывающая потребителю о его материале изготовления. Когда основным материалом является алюминий, то кабель будет промаркирован буквой «А», медь не указывается в буквенном обозначении, так как она присутствует практически везде. Медные проводники являются самыми популярными среди данной категории продукции.
Расшифруем следующую букву маркировки кабельных изделий, которая применяется при их производстве. Второе буквенное обозначение укажет электрику, который занимается обустройством электропроводки на объекте, на тип изолирующего материала из которого сделано изделие:
- П — означает, что проводник защищен полиэтиленовым материалом.
- Б – материалом для изоляции является ПВХ.
- Н — защита создана из резины негорючего типа.
- К — означает, что изолирующим материалом является нейлон.
- C — указывает на использование безопасного свинца.
- ПС — это негорючий самозатухающий полиэтилен.
- Пв — материал для изоляции создан из полиэтилена с вулканизацией.
Далее поговорим об уровне защиты кабельной продукции от неблагоприятных воздействий и сложных погодных условий.

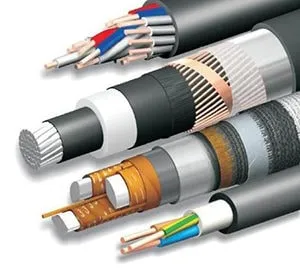

Маркировка уровня защиты
Для монтажа уличной воздушной или подземной электропроводки необходимо знать, какой кабель лучше использовать. Ведь влияние внешних факторов, включая солнце, перепады температур, высокую влажность, ветровую нагрузку, очень велико. Поэтому перед тем, как приступить к выполнению монтажных работ, нужно обязательно учитывать степень защиты кабеля от негативных воздействий.
Расшифруем следующую букву маркировки провода, которая укажет специалисту на степень защиты изделия:
- Б — это прочный жесткий кабель с бронированной оболочкой, применяется для обустройства уличной проводки.
- Г — мягкий, многожильный, гибкий и небронированный провод, который можно использовать только в помещении.
- А — кабель типа асфальт, который используется для наземной укладки.
На всей кабельно-проводниковой продукции обязательно присутствует еще и цифровое маркирование. Рассмотрим его расшифровку и значение:
- первая цифра — это количество проводков;
- вторая — это сечение;
- третья обозначает номинальное напряжение.
Если первой цифры нет, значит кабель одноканальный и использовать его необходимо только внутри помещений для простого освещения сараев или других построек и пр.
Для прокладки в домашних условиях чаще всего применяются провода с медными жилами, которые имеют самые лучшие технические характеристики и рассчитанные на большие токи. Жилы из алюминия ранее применялись из-за дешевизны и большей доступности, но сегодня от них отказываются из-за плохой стойкости к коррозии и ломкости.
Маркировка проводов по назначению
По своему назначению провода маркируются следующими буквами:
- Ш — это установочный провод;
- К — кабель контрольный;
- М — изделия для осуществления монтажа и пр.
Электрическая разводка используется для подвода электричества в дом. С ее помощью подключают уличные фонари, камеры видеонаблюдения, бытовые приборы, отопительные и кондиционные системы и другие устройства. Чтобы безопасно использовать электричество, кабель должен соответствовать стандартам ГОСТ. Грамотно выполненная разводка, сделанная из правильных материалов, полностью исключит негативные последствия и прослужит несколько десятилетий без обрывов и коротких замыканий, ведущих к пожару.
Подбирая кабель для прокладки линии электросети, необходимо учитывать такой фактор, как маркировка силовых кабелей, расшифровка укажет на технические особенности кабельной продукции. Безопасность электропроводки для окружающих зависит от правильного выбора кабеля и соблюдения ГОСТ-стандартов во время монтажа.
Как расшифровать маркировку кабеля шнура провода?
Маркировка кабеля, шнура или провода обычно содержит информацию о его характеристиках, типе, назначении и других важных параметрах. Расшифровка маркировки может варьироваться в зависимости от нормативов и стандартов, используемых в вашем регионе. Однако существуют некоторые общие элементы, которые могут помочь вам понять основные параметры кабеля. Обратите внимание на следующие аспекты:
-
Тип проводника:
- Один из первых символов в маркировке может указывать на тип проводника, например:
- «С» — медный проводник
- «А» — алюминиевый проводник
- Один из первых символов в маркировке может указывать на тип проводника, например:
-
Сечение проводника:
- Обычно указывается в миллиметрах квадратных (мм²). Это значение определяет способность проводить электрический ток. Например, «2.5 мм²».
-
Изоляция:
- Символы или буквы, указывающие на тип изоляции провода. Например, «PVC» — пластиковая изоляция, «XLPE» — пропилленовая изоляция.
-
Тип кабеля:
- Маркировка может содержать информацию о типе кабеля, таком как «ВВГ» — силовой кабель с пластиковой изоляцией, «ПВС» — гибкий кабель с резиновой изоляцией.
-
Температурный режим:
- Некоторые маркировки указывают максимальную температуру, при которой кабель может работать. Например, «90°C» — кабель, который может работать при температуре до 90 градусов по Цельсию.
-
Напряжение:
- Указывается максимальное рабочее напряжение кабеля. Например, «220 В» или «1000 В».
-
Стандарты и сертификации:
- Возможно, кабель имеет сертификацию или соответствие определенным стандартам, например, IEC, DIN, ASTM и т.д.
-
Производитель и дата изготовления:
- Некоторые маркировки содержат информацию о производителе и дате изготовления.
Важно отметить, что маркировка может отличаться в зависимости от страны и производителя. Чтобы точно расшифровать маркировку, лучше всего обращаться к документации, предоставляемой производителем, или консультироваться с электриком или специалистом по электротехнике.
