Расшивка 25 парного кабеля — эффективные методы подключения.

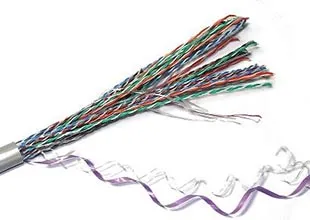

В процессе развития новых поколений телекоммуникационных кабелей с проводниками, изолированными полиэтиленом, в 1950-х годах появились инновационные способы идентификации каждого отдельного проводника внутри кабелей.

Каждый провод был идентифицирован комбинацией двух цветов, один из которых является основным цветом, а второй — второстепенным. Основные и второстепенные цвета выбираются из двух разных групп по пять штук, в результате получается 25 цветовых комбинаций. Цветовые комбинации наносятся на изоляцию, покрывающую каждый провод. Обычно один цвет был основным цветом фона изоляции, а другой — индикатором, состоящим из полос, колец или точек, нанесенных на фон. Цвет фона всегда совпадает с цветом индикатора его парного проводника, и наоборот. Основная или основная группа цветов состоит из последовательности белого, красного, черного, желтого и фиолетового цветов. Второстепенный или вторичный цвет был выбран из последовательности: синий, оранжевый, зеленый, коричневый и серый.


Расшивка 25-ти парного кабеля на плинты

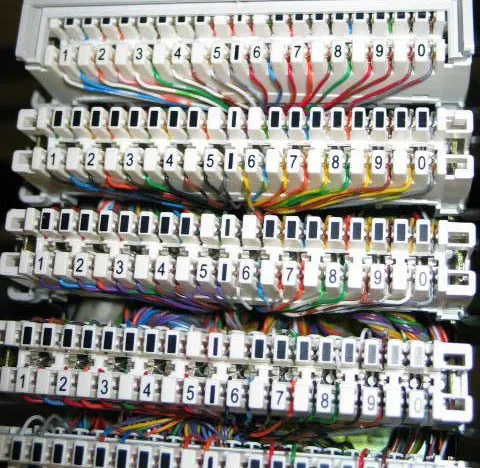

Многопарный кабель стандартно кроссируется на плинт, который — в свою очередь — вставляется в кроссовую панель или кроссовый бокс. Кроссовый бокс с установленными в него плинтами крепится к стене. В него заводится конец многопарного кабеля. Оплетка зачищается на расстоянии 30 см от конца. Кабель очищается от оплетки и распускается на группы (по 10 пар). Далее — каждая группа маркируется по номеру плинта и заводится каждая на свой плинт. С помощью кроссового инструмента, или кроссировщика — каждая жила забивается в гнездо плинта, отсекая излишек кабеля.

При расшивке последовательность проводников будет следующей:

*На некоторых плинтах контактные группы маркируются от 0 до 9.
**При расшивке кабеля на 110й кросс используется тот же порядок.

Расшивка 25-ти парного кабеля на патч-панель

Вопрос расшивки многопарника на патч-панель и категорийности системы не так прост, как кажется на первый взгляд – при проектировании и монтаже системы должны соблюдаться многочисленные правила, предъявляемые к СКС. Так, например, в горизонтальном сегменте одобрены из медных кабелей только четырехпарные кабели UTP/ScTP (100-омные), гибридные или жгутованные кабели UTP (также 100-омные). В магистральной системе допускается использование многопарных кабелей UTP, однако они могут применяться только для приложений передачи речи и тестируются только на непрерывность. Если ваша система должна обслуживать приложения передачи данных, следует использовать 4-парный кабель. Кроме того, на всех этапах монтажа системы должны соблюдаться правила монтажа кабеля, в частности, максимальные величины развивки кабельных пар, максимальная длина удаляемой оболочки кабеля и другие, а при заделке на патч-панель 25-парного кабеля вы наверняка нарушите часть этих правил. Возможно, в вашем случае следует внимательно проверить проект вашей кабельной системы и привести его в соответствие с требованиями, предъявляемыми к СКС.


Раскладка 25-парного кабеля на TELCO коннекторе

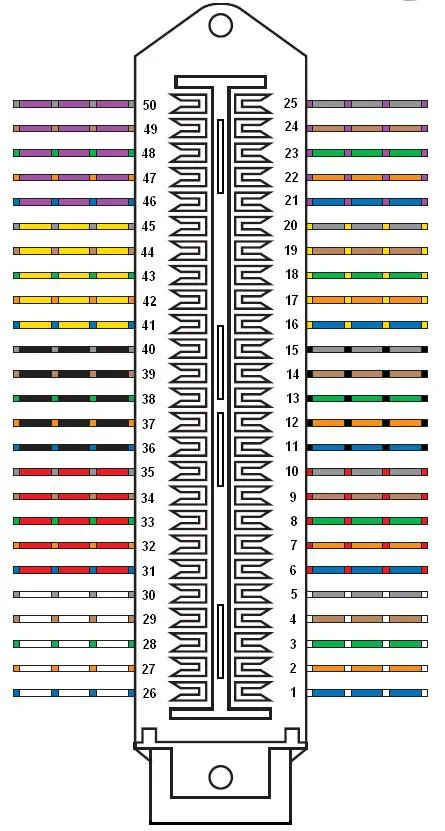

25-парные кабели часто применяются в сочетании с 25-парными разъемами TelCo (Amphenol). Обратите внимание: нумерация контактов для кроссов и разъемов Amphenol не совпадает (ни для «пап»-male, ни для «мам»-female)! В раскладке разъемов Amphenol используется попарно обратный порядок нумерации. На одну сторону гребенки выводятся все цветные проводники (синие, оранжевые, зеленые, коричневые и серые), на другую – цвета пятерок (белые, красные, черные, желтые и фиолетовые), и общий порядок следования получается таким: 26, 1, 27, 2, 28, 3 и т.д.
