Более ста лет назад электричество впервые вошло в наши дома, привнесло с собой такие хорошо знакомые термины, как «ноль», «фаза» и «земля». Но услышать эти слова и понимать их значение – совершенно разные вещи. Давайте разберемся, как правильно применять эти понятия на практике…
Электрический ток — как это работает?
Из школьного курса физики каждому известно, что электрический ток может быть постоянным и переменным. К бытовым розеткам жилых помещений подведен переменный ток с напряжением 220 В.

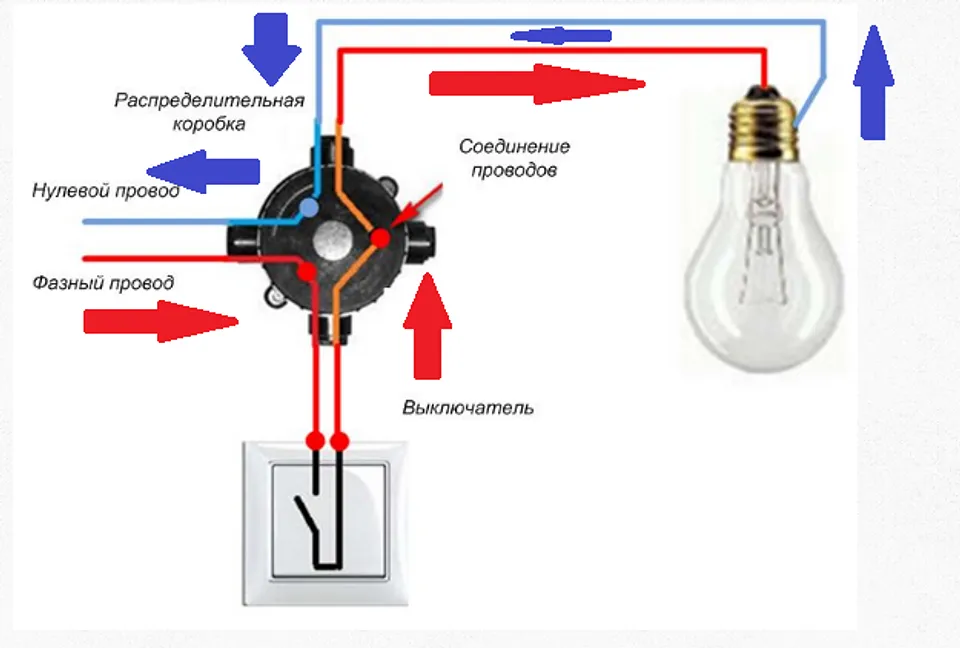

Электрическая схема представляет собой систему потребителей тока, подключенных к источнику питания в двух точках при помощи проводника. По одному проводнику ток подается на приборы, а по другому — возвращается обратно. Тот проводник, по которому приходит питание, называется фазой, а отводящий — нулем. Заземление представляет собой защитный проводник, который служит для аварийного отведения напряжения.
Кратко формулируя:
- Фаза — проводник, по которому подается ток.
- Ноль — отводящий проводник, который выравнивает напряжение.
- Земля — заземление, проводник, который не находится под напряжением и служит для аварийных ситуаций.
Если сравнивать наглядно, то представим себе бак, в который по одной трубе подается вода для наполнения, а по второй — отводится при наполнении до краев. Подающая труба сравнима с фазой, отводящая — с нулем, а бак — с прибором-потребителем. В случае неполадок с отводящей трубой бак будет продолжать переполняться, и в итоге его разорвет. Чтобы этого не случилось, в баке предусматривают третью трубу, которая аварийно отводит излишки воды в специальный резервуар. Третья труба, в данном случае, будет выполнять функцию заземления.
Фаза, ноль и земля в электроснабжении

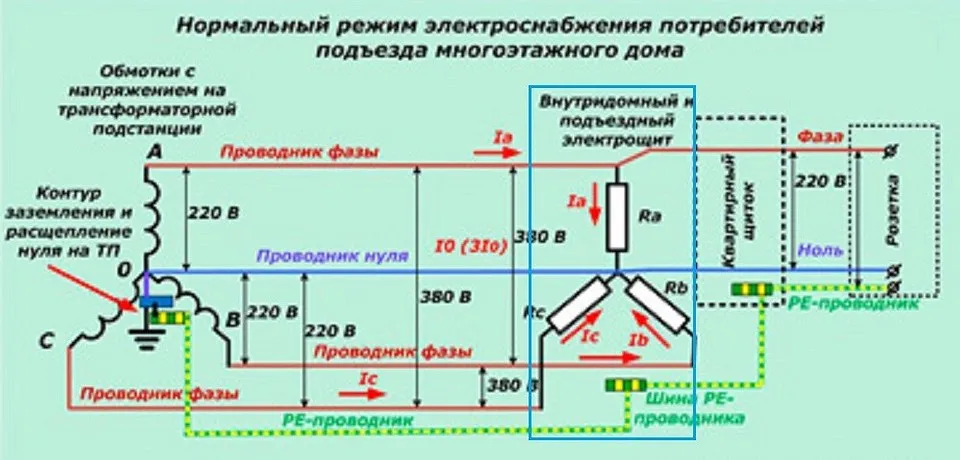

Электропитание к потребителям поступает от трансформаторной подстанции и подается на электрощит, от которого распределяется между потребителями. В многоквартирном доме это обычно подъездный щит, от которого питание отводится на квартирные щитки. Как устроена эта система?
Что такое фаза ноль и земля?
Фаза, ноль и земля — это термины, используемые для обозначения электрических потенциалов в электрической сети.
Фаза — это провод, по которому поступает переменное напряжение от источника питания. Фаза обычно обозначается буквой L и имеет напряжение 220 В (в однофазной сети) или 380 В (в трехфазной сети).
Ноль — это провод, который подключен к нулевому потенциалу электрической сети. Ноль обычно обозначается буквой N и имеет напряжение 0 В. Ноль не должен использоваться для передачи тока, а только для обеспечения защиты от поражения электрическим током.
Земля — это защитный провод, который подключен к заземлению, то есть к земле. Заземление используется для обеспечения безопасности электрической сети, поскольку при коротком замыкании ток может пройти через заземление, а не через человека или оборудование. Земля обычно обозначается буквой PE (от английского «Protective Earth») и имеет напряжение 0 В.
В электрической сети обычно используется сочетание фазы и нуля для передачи электрической энергии к нагрузке, а земля используется для обеспечения безопасности.
Видео. Как определить в наших розетках фаза и ноль мультиметром
