На последнем этапе ремонта или строительства загородного дома приходит момент установки электроустановочного оборудования. Но как правильно подготовить отверстия и места, где это оборудование будет размещено? Стандартный размер розетки начинается с определенных миллиметров.
Устройство и виды

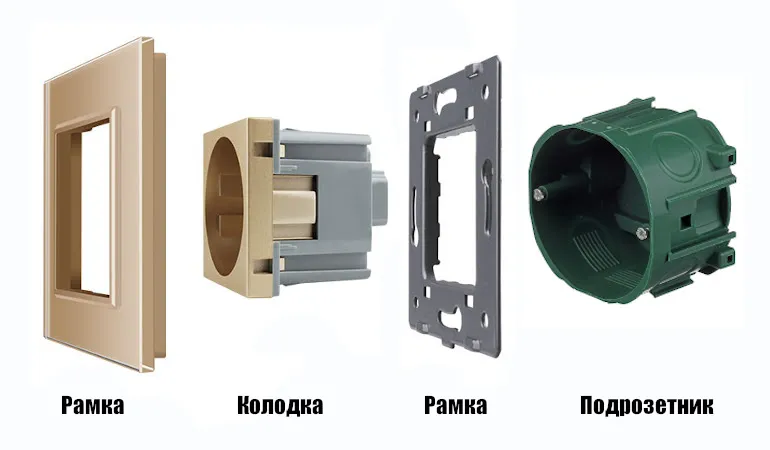

Обычный разъём для электрических сетей состоит из 3 элементов:
-
Контактная колодка.
-
Декоративная рамка.
-
Подрозетник.
По типу установки розетки бывают:
-
Встраиваемые.
-
Накладные.
Есть переносные, но их не нужно монтировать. Это просто элементы удлинителя.
Размеры
Для каждого вида розеток предусмотрены отдельные характеристики. Понятно, что у одинарной будет одна ширина, а у двойной совсем другая.

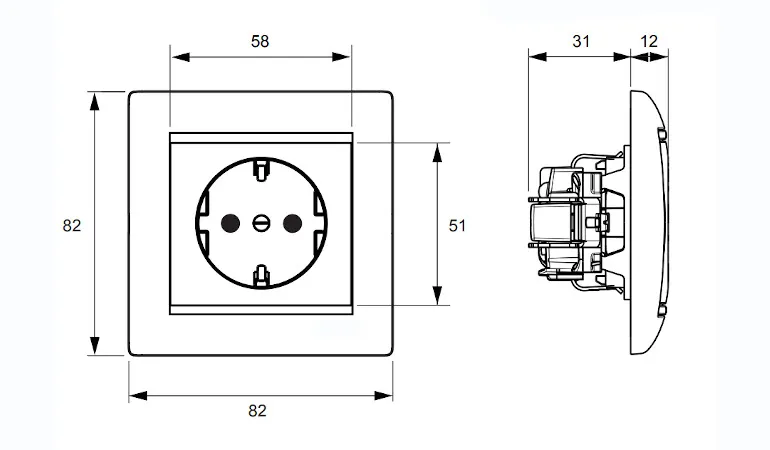

Встраиваемые
Эти электротехнические изделия предназначены для установки внутри стен помещения. В качестве материала производители применяют пластик ABS. Он прочный и эластичный, что даёт возможность долго сохранять эксплуатационные характеристики.
Приведём данные в виде таблицы:
| № | Длина, мм | Ширина, мм | Глубина, мм |
| 1 | 366 | 86 | 55 |
| 2 | 295 | 85 | 50 |
| 3 | 244 | 84 | 41 |
| 4 | 161 | 82 | 40 |
| 5 | 80 | 80 | 38 |
| 6 | 82 | 82 | 31 |
| 7 | 75 | 75 | 35 |
| 8 | 71 | 71 | 30 |
| 9 | 65 | 65 | 11 |
Розетки крепятся в отверстии с помощью распорных лапок. Между ними может быть расстояние от 50 до 71 мм. При этом в помещении нужно поддерживать плюсовую температуру: 25-35°C.

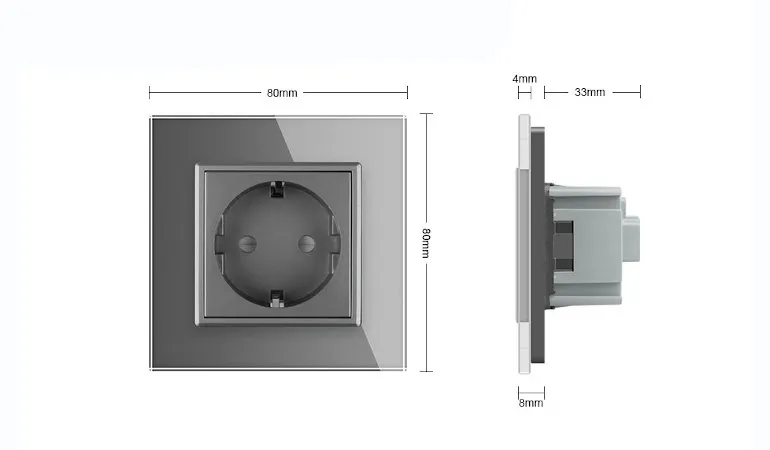

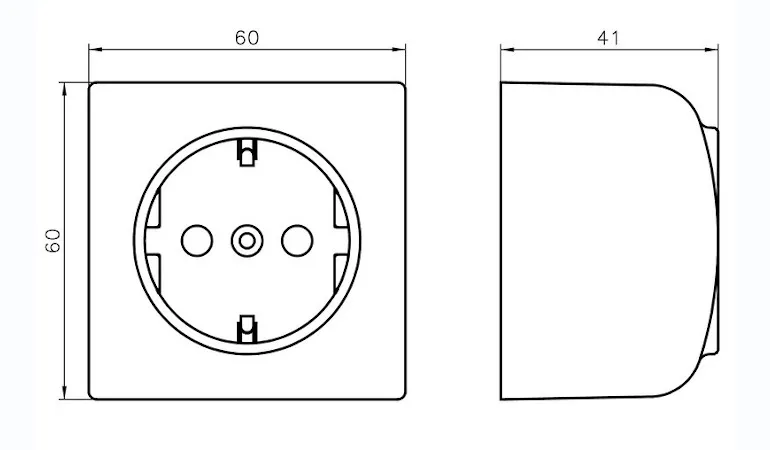

Штепсельные
Традиционные электрические разъёмы, предназначенные для питания приборов со штепсельной вилкой. У них по стандарту 2 полюса, напряжение равняется 250 В, а сила тока — 6 А. Их размеры таковы:
| № | Название | Тип монтажа | Длина, мм | Ширина, мм | Высота, мм |
| 1 | РА6-252 | Открытый | 60 | 60 | 37 |
| 2 | РА6-123 | Закрытый | 60 | 60 | 37 |
| 3 | РС6-252 | Закрытый | 80 | 80 | 34 |
| 4 | РС6-122 | Закрытый | 81 | 81 | 43 |
| 5 | 2РА6-072 | Открытый | 98 | 60 | 37 |
| 6 | 2РА36-043 | Открытый | 98 | 60 | 37 |
| 7 | 2РА6-119 | Открытый | 98 | 60 | 37 |
| 8 | 2РС6-071 | Открытый | 94 | 80 | 51 |
| 9 | РА16-251 | Открытый | 60 | 60 | 48 |
| 10 | РА16-117 | Открытый | 60 | 60 | 48 |
Модификации РА16-251 и РА16-117 отличаются тем, что у них есть заземляющий контакт.

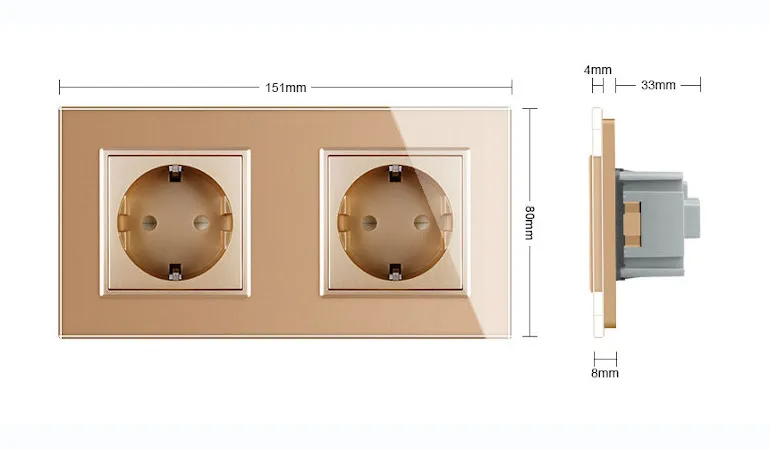

Двойные
Главная особенность розеток — сдвоенная контактная колодка. Обычно корпус состоит из синтетических материалов. Это поливинилхлорид, полистирол и поликарбонат. Основу изготавливают из полиамида. Типовые размеры таковы:
| Рабочая часть, мм | Защитная крышка, мм | ||||
| Ширина | Высота | Глубина | Ширина | Высота | Толщина |
| 80 | 151 | 33 | 80 | 151 | 4 |
| 81 | 122 | 21,6 | 71 | 71 | 30,7 |
Показатель силы тока в сети не должен превышать значения в 16 А, иначе металлические части перегреются и расплавят розетку.
Электрики советуют соблюдать однородность материалов, образующих сеть. Для медных монтажных клемм подходит только провод из аналогичного металла.
Для интернета
Ещё 15 лет назад интернет с высокой скоростью был роскошью. Большинство обладателей компьютеров подключалось к сети через телефонную линию. Сегодня быстрая передача данных доступна всем жителям средних и крупных городов.

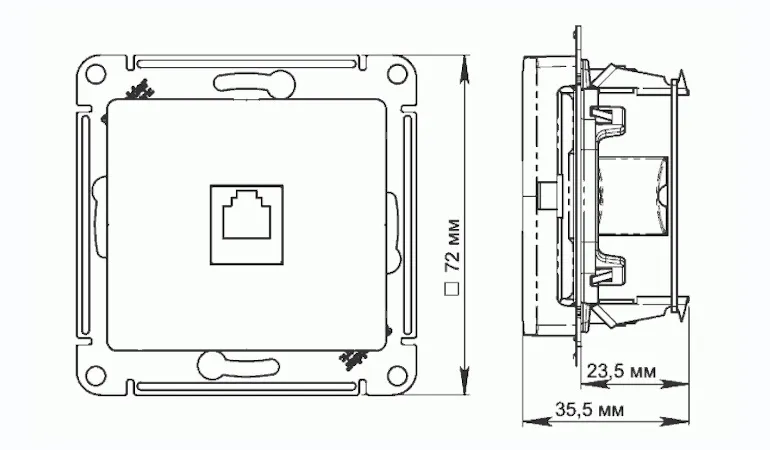

Провайдер «забрасывает» в квартиру или дом только провод с витой парой. Но если нужно протянуть связь в соседнюю комнату, придётся использовать розетки под коннектор RJ-45. Их размеры:
| № | Длина, мм | Ширина, мм | Глубина, мм |
| 1 | 72 | 72 | 23,5 |
| 2 | 71 | 71 | 36 |
| 3 | 81 | 81 | 37 |
Рамки

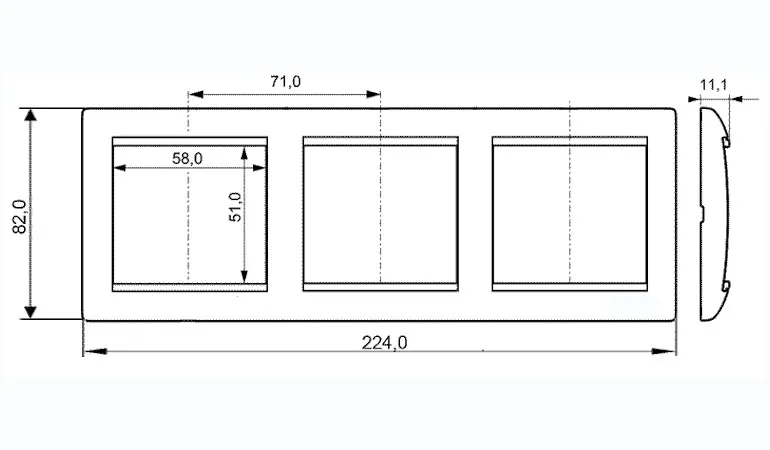

Крупные европейские производители выпускают розетки с декоративными рамками. Эстетичный внешний вид мало совместим со стандартами. Поэтому для брендов Shneider Electric и Legrand размеры «окантовки» имеют высокое значение:
| Количество постов | Ширина, мм | Длина, мм |
| 1 | 82 | 82 |
| 2 | 82 | 153 |
| 3 | 82 | 224 |
| 4 | 82 | 295 |
| 5 | 82 | 366 |
Здесь «пост» — количество розеток в блоке.
Не все изготовители электрики указывают в технических характеристиках размеры рамки, особенно этим грешат отечественные промышленники. Как же тогда рассчитать ширину блока? Для этого есть специальная формула:
Ш блок = Ш 1 + (К — 1) × 71
Тут Ш блок — ширина блока, Ш 1 — ширина одной рамки, К — количество постов. Все значения нужно использовать в миллиметрах.
Допустим, нам нужно рассчитать ширину на 3 поста, а одна рамка имеет ширину 82 мм. Тогда получаем:
Ш блок = 82 + (3-1) × 71 = 225 мм.
Сверяем значение с табличным выше. Там 224 мм, у нас получилось 225 мм. Погрешность в 1 мм — ерунда. Значит формула правильная.
Отверстия в стене
С накладными розетками всё понятно. Их устанавливают прямо на поверхность. Но для встраиваемых разновидностей нужно сверлить отверстие в стене, куда будет вставлен подрозетник. Он защитит стену от возгорания в случае короткого замыкания или перегрева электрики.

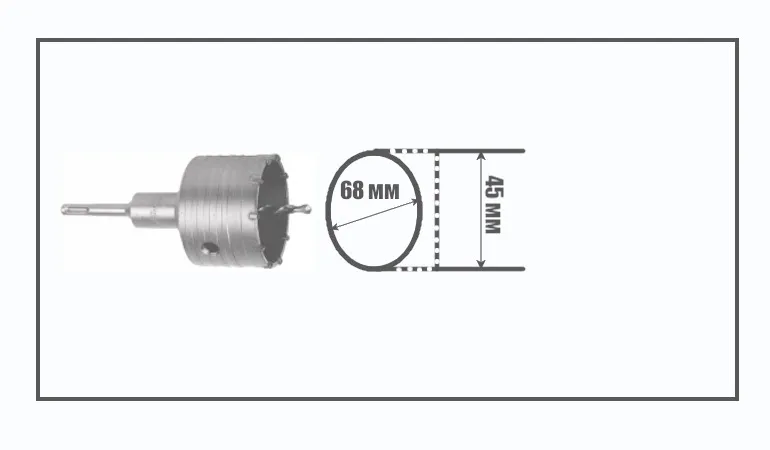

Типовые размеры отверстия таковы:
-
Диаметр: 68 мм.
-
Глубина: 45 мм.
Но в редких случаях понадобятся такие варианты:
| № | Диаметр, мм | Глубина, мм |
| 1 | 50 | 40 |
| 2 | 60 | 45 |
| 3 | 65 | 60 |
| 4 | 68 | 70 |
| 5 | 70 | 80 |
Работы по сверлению выполняют с помощью дрели или перфоратора. Для бетонных и кирпичных стен понадобится алмазная головка. Сделать дыру в гипсокартоне можно и стальной оснасткой.
Опишем правила размещения розеток:
| Место размещения | Расстояние от пола, мм |
| Над кухонной столешницей | |
| В жилых комнатах | 300 |
| Над стиральной машинкой | 1000 |
Разъёмы лучше планировать не прямо за техникой, а чуть-чуть сбоку. Иначе доступ будет затруднён.

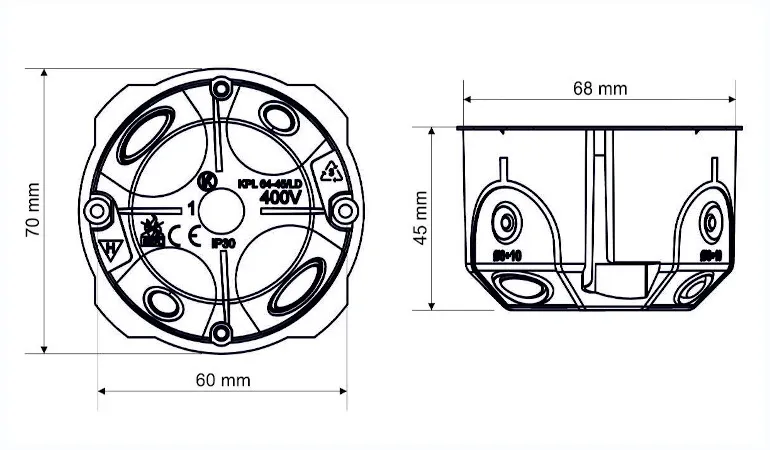

Подрозетники
Монтажные коробки нужны для безопасности. Ещё они помогают ускорить и упростить установку розеток. Достаточно всунуть штепсельный разъём в коробку и закрутить винты. Лапки по бокам контактной колодки разойдутся в сторону и крепко зафиксируют розетку.
Приведём стандартные и нетипичные размеры:
| № | Диаметр, мм | Глубина, мм |
| 1 | 50 | 40 |
| 2 | 60 | 45 |
| 3 | 65 | 60 |
| 4 | 65 | 45 |
| 5 | 68 | 70 |
| 6 | 70 | 80 |
| 7 | 73 | 73 |
| 8 | 73 | 45 |
При установке нужно помнить о том, что у монтажных коробок есть кромка. Из-за неё подрозетник выступает на 5-7 мм над уровнем стены.
Меняем старые на новые?

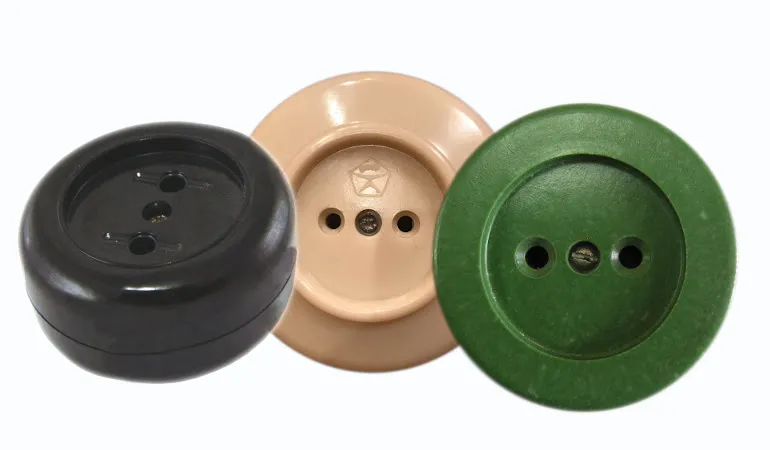

Есть такой принцип — «пока работает, не трогай». Российские модели 90-х годов и советские из далёких 80-х продолжают исправно нести службу на дачах. Их устаревший тип — C5. Вроде всё хорошо. Но есть два негативных фактора:
-
Малый диаметр контактных отверстий — всего 4 мм.
-
Нет отвода под заземление.
В советскую розетку современный штекер может просто не влезть. А отсутствие контакта «земля» способно спровоцировать пожар.
Поэтому замена розеток на обновлённые C6, разработанные по немецким стандартам качества, — неплохая идея. В них диаметр отверстий равен 4,8 мм. Если выбрать модель с контактами на пружинах, то даже тонкие советские штекеры не будут выпадать.

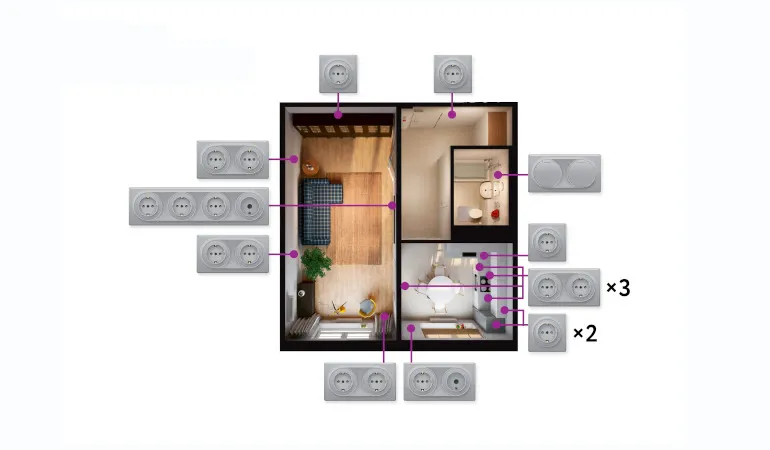

Сколько нужно розеток
Не все люди ответственно подходят к планированию разводки электрических сетей. Это приводит к негативным факторам — в одной комнате розеток получается много, а в другой наблюдается их недостаток. Как не допустить подобного сумбура?
Начнём с того, что разъёмы бывают двух типов:
-
Сценарные. Нужны для решения определённой задачи (питание стиральной машинки).
-
Вспомогательные. Свободное назначение (для включения пылесоса, конвекторного обогревателя).
Попробуем рассчитать количество розеток для каждой комнаты:
| Название | Потребители | Количество |
| Кухня | Газовая или электроплита, посудомоечная машина, вытяжка, стиральная машинка, чайник, кухонный комбайн | 6 |
| Гостиная | Телевизор, ТВ-приставка, роутер, ТВ-антенна | 4 |
| Комната | Лампа для прикроватной тумбочки, зарядное устройство | 2 |
| Ванная | Фен, бритва | 2 |
В таблице указаны только сценарные розетки. Для удобства лучше добавить по 2-3 вспомогательных разъёма в каждой комнате.
Напоследок предлагаем посмотреть видео, из которого можно узнать о том, как составить план размещения розеток перед ремонтом:
Какого размера бывают розетки?
Розетки могут быть разных размеров, в зависимости от страны и региона, в которых они используются. Однако, есть несколько стандартных размеров, которые используются во многих странах мира.
Самые распространенные стандарты размеров розеток — это Type A (розетка в США и Канаде), Type C (розетка в Европе), Type G (розетка в Великобритании) и Type I (розетка в Австралии и Новой Зеландии).
Также в некоторых странах, таких как Япония, могут использоваться собственные стандарты размеров розеток.
Важно отметить, что некоторые розетки могут быть адаптированы для использования в разных странах с помощью переходников или переходных плат.
