Скатные крыши могут иметь различные формы, однако их основой всегда является стропильная система. От ее конструкции зависит прочность, несущая способность и другие параметры кровли. Поэтому предлагаю начинающим строителям разобраться с основами устройства различных стропильных систем, что поможет самостоятельно спроектировать и построить кров любой сложности.

«Врезание» крыш друг в друга. Г- и Т-образные крыши. Ендовы

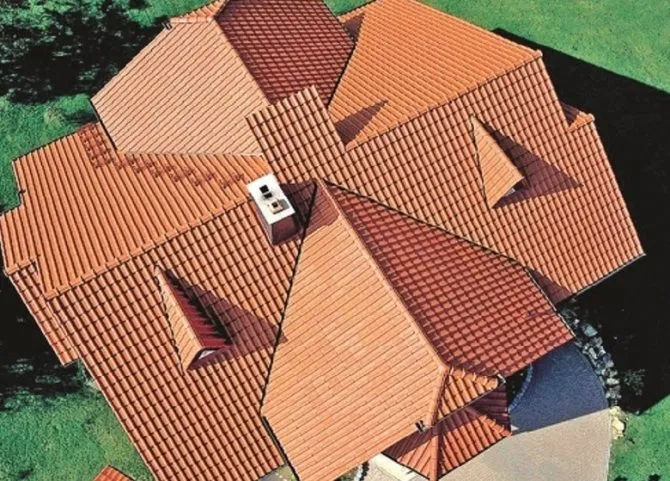

Архитекторы называют крышу пятым фасадом — это один из самых выразительных элементов дома. Однако здесь необходимо выдержать баланс между дизайнерским решением и функциональностью крыши. С инженерной точки зрения чем проще крыша, тем меньше хлопот она доставит в строительстве и последующей эксплуатации. При проектировании крыши по бюджетному варианту следует, по возможности, избегать большого количества ендов, высотных перепадов конька, башенок и арочных форм.
На рисунках представлены основные типы простых конструкций крыш, но это всего лишь эскиз. Для правильного построения крыши должен быть разработан план крыши и основные разрезы, учитывающие линейные размеры здания и высотные отметки.

Как построить план крыши? Рассмотрим это на примерах (рис. 49). Современные загородные дома редко имеют план прямоугольника, чаще всего они строятся в виде букв Г, Т или в форме креста. Бывают и другие планировочные решения, нам сейчас важнее разобраться с основными принципами построения плана крыши. Планировку дома можно мысленно разбить на прямоугольники. Самый большой прямоугольник условно назовем основным помещением, а прямоугольники поменьше — пристройками.

рис. 49. Построение плана крыши

Нарисовав план стен, отступают от линий стен на 50 см (нормативный свес крыши) и в масштабе рисуют внешний периметр крыши. Затем на основной крыше рисуем прогон ab, перпендикулярно ему рисуем прогоны на пристройках cd. Теперь если соединить углы смыкания основной крыши и пристроек, то получим линию ендовы — внутреннего угла пересечения крыш. Здесь будет сделаны накосные стропильные ноги.

При одинаковой высоте коньков крыши накосные стропила устанавливаются на всю длину ендовы и будут опираться на мауэрлат и прогон основной крыши, углы скатов основной крыши и пристроек будут разными. Скаты получатся одного уклона только если ширина пристроек будет равна ширине основного помещения.

Укорачивание прогонов cd со стороны точки с изменяет линии ендовы. Расположение ее в плане под углом 45° приводит к тому, что скаты основной крыши и пристроек получатся с одинаковым наклоном, но конек пристройки станет ниже конька основной крыши. Изменением угла наклона ендовы (в плане) можно изменить высоту конька пристройки до требуемой величины. Накосное стропило, установленное в ендове, в этом случае, будет опираться на мауэрлат и прогон пристройки.

Укорачивание прогона со стороны точки а или b либо с обеих сторон приводит к образованию на крыше вальм. То же самое можно сделать с прогоном cd, укорачивая его со стороны точки d получим вальму на пристройке. Кстати, можно и удлинять прогоны, тогда на крыше получим треугольные, увеличенные на коньке, свесы крыши. Если полностью «согнать» прогон, например, прогон ab, в одну точку, получим шатровую крышу, в которой накосные стропила будут сходиться и опираться на единственную стойку.

В чердачных крышах, на любой высоте конька, прогоны пристроек стыкуются со стойками подстропильной конструкции основной крыши и опираются на прибоины (рис. 50). Гвоздевое соединение прибоин со стойками рассчитывается на срез гвоздей либо прибоина делается на всю высоту стойки.

рис. 50. Вариант стыкования двух крыш. Ендовы

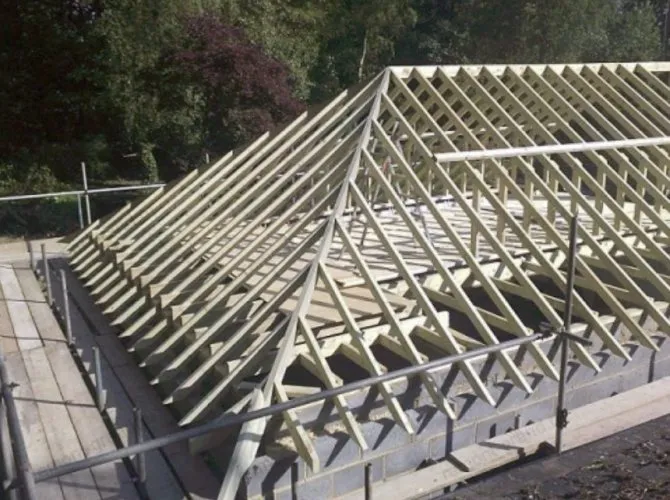

Нарожники так же, как и в случае вальмовых крыш опирают на диагональное стропило, на которое предварительно нашиваются опорные бруски. Правило установки нарожников прежнее: они должны устанавливаться вразбежку, а не сходиться в одной точке накосного стропила.

Нарожники так же, как и в случае вальмовых крыш опирают на диагональное стропило, на которое предварительно нашиваются опорные бруски. Правило установки нарожников прежнее: они должны устанавливаться вразбежку, а не сходиться в одной точке накосного стропила. Нарожники в ендовах, как все остальные стропила могут быть выполнены по безраспорному и распорному варианту. Распорные стропила соединенные между собой в коньковом узле, низом упираются в накосную стропилину ендовы и отдают на нее распор. Сама же накосная стропильная нога получает дополнительное сжимающее напряжение, которое при упирании ее низом в мауэрлат, а верхом в коньковый узел, дает на мауэрлат распор. Этот распор старается «распрямить» угол стыкования мауэрлатных балок. Распор можно снять схваткой расположенной по низу накосного стропила и стойки либо, в случае Г-образной крыши, по низу накосных стропилин ендовы и вальмы расположенной с другой стороны. Если схватка будет расположена выше, она будет сжатым ригелем и распора не снимет. При изменении нижнего узла накосной стропильной ноги ендовы с упора на опирание, распор на стены не пойдет, а схваткой можно перехватить распор, возникающий в аварийных ситуациях при просадке конька.

Иными словами диагональные стропила крыш (вальмовые или ендовые) ничем особенным от обычных стропил не отличаются. Если встать к ним фронтально, то мы увидим все те же рядовые стропила, только длиннее и немного по-другому загруженные. Следовательно, их нужно проектировать и устанавливать по тем же правилам, что и рядовые стропила, только рассматривать их проекцию и схватки устанавливать соответствующим образом.

Источник: «Конструкции крыш. Стропильные системы» Савельев А.А.

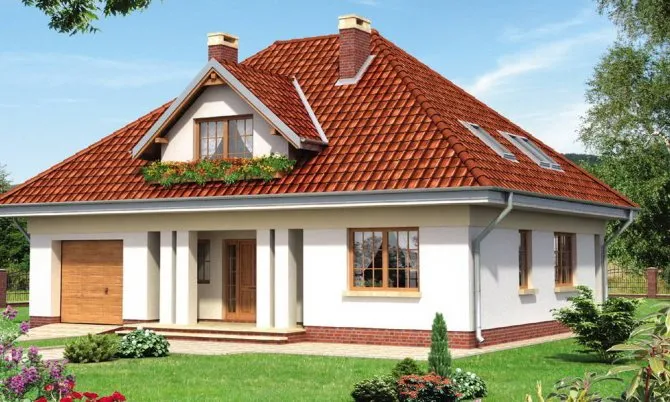

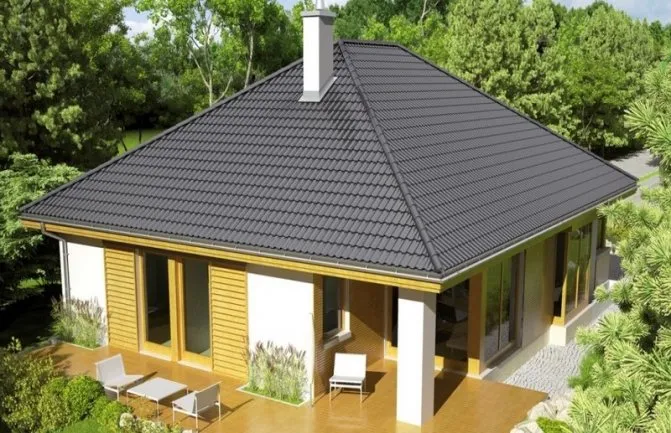

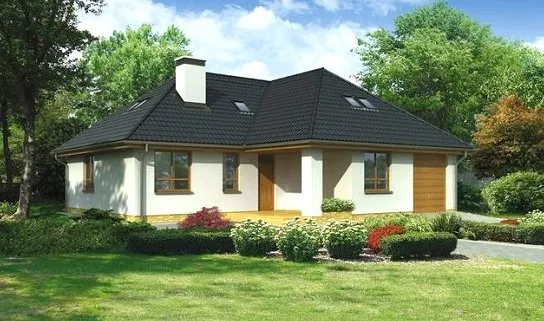

Вальмовая крыша

Вальмовая крыша это четырёхскатная конструкция, где два ската из четырёх имеют форму трапеции, а ещё два – треугольника. Именно эти треугольные скаты и называются вальмами, что дало название конструкции. Скаты, сходясь к короткому коньку, обычно наклонены под одним углом. В стропильной конструкции используются балки и двойная затяжка. Эта конструкция рекомендуются для одноэтажных зданий, которым придаёт красивые пропорции. Несмотря на наличие чердака, разумное обустройство мансарды в этом случае является нелегкой задачей. Дизайн интерьера затрудняют многочисленные скосы. Обычно функциональность мансарды улучшают увеличением угла наклона ската, но в случае четырёхскатной конструкции, этим мало чего можно добиться. Лучшим решением является установка мансардных окон, которые визуально увеличат объём помещения.

Вальмовая крыша дороже и сложнее в реализации, чем двускатная. Выполнение затрудняют, в частности, углы, в которых сходятся плоскости. Это работа для кровельщиков высокой квалификации. Также кровельные работы требуют применения решений, которые повышают стоимость строительства. При использовании листовой кровли остаётся много отходов, поэтому лучше использовать штучные кровельные материалы, что уменьшит потери. Смонтировав усиленную стропильную систему, можно даже использовать керамическую черепицу. У вальмовой крыши есть подвиды.

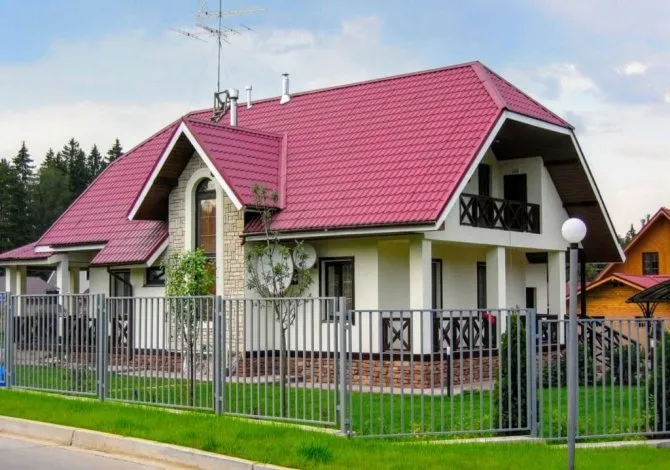

Полувальмовая крыша

Полувальмовая крыша характерна скошенными углами, и расположенными на торцовых стенах усечёнными треугольниками. Является хорошим вариантом для инвесторов, ищущих способ избавиться от однообразия.

Подобные конструкции характерны для региональной архитектуры. Их можно встретить, в частности, в горах.

Усечённые треугольники полувальмовой крыши уменьшают поверхность крыши и укрепляют края каркаса, благодаря чему защищают дом от сильного ветра. Оптимальный угол наклона ската такой крыши составляет 35°, что позволяет отводить воду и снег, одновременно не ограничивая выбора кровельного покрытия.

Монтаж такой крыши проще, чем вальмовой и лишь немного сложнее двухскатной. При этом она эстетично выглядит и имеет удобный чердак, в котором может быть обустроена мансарда. Следует, однако, обратить особое внимание на тщательное выполнение теплоизоляции на стыках скатов.

Шатровая крыша

Шатровая крыша – это специфическая разновидность вальмовой крыши, которая применяется в зданиях, имеющих в основании квадрат или правильный прямоугольник. Они не имеют конька, их скаты сходятся в одну точку, образуя так называемый коньковый узел. Визуально такая конструкция напоминает пирамиду. Отлично смотрится в качестве покрытия одноэтажного здания, построенного в классическом стиле.

Шатровые крыши часто используются в качестве покрытия для свободно стоящих гаражей, сельскохозяйственных зданий, магазинов. Иногда их используют в качестве покрытия для башенок и других элементов в более сложных в архитектурном отношении зданиях. Нужно, однако, помнить, что, хотя они привлекательны визуально, стоимость их выполнения всегда больше, чем в случае обычных двухскатных конструкций.

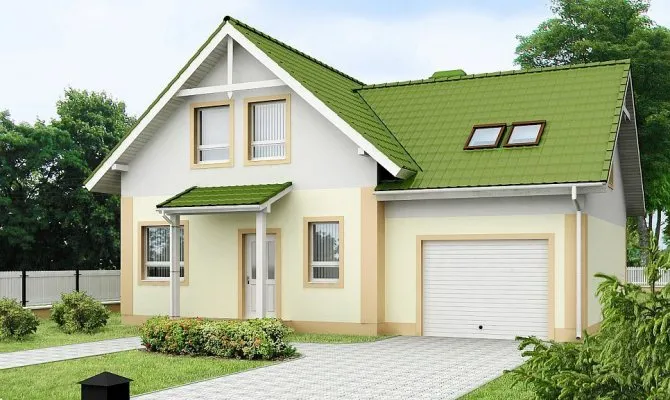

Что такое Г-образная крыша

Этот вид крыши представляет собой конструкцию над домом, которая выполнена в виде двух стандартных двухскатных кровель. Они соединяются между собой под углом в 90°. Вот поэтому крыша и названа Г-образной, так как получается подобие буквы Г. Самый сложный узел во всей этой конструкции – места стыков, где встречаются две стропильные двускатные системы, то есть как внешний, так и внутренний углы.

Все зависит от фронтонов. Простая – конструкция, которая имеет одинаковую ширину, при которой торцевые стены двух частей Г-образной постройки имеют одинаковую ширину. Сложная крыша та, фронтоны которой имеют разные габариты. В таком случае высота конька каждой части будет отличаться, что усложнить процесс стыкования стропильных ног под прямым углом друг с другом. Очень часто данная крыша делается ломаной, при которой одна двухскатная половина находится ниже, чем другая.

Получается, что для обычных домов, Г-образная крыша не подходит, только для соответствующих построек. Основная задача при строительстве Г-образной крыши – это правильно выполнить расчеты и монтаж стропильной системы. Если сделать все качественно, то как показывает практика и отзывы профессионалов, данный тип крыши еще надежнее, нежели обычная двухскатная кровля. Почему? Стропильные ноги конструкции на углах являются некими ребрами жесткости, которые поддерживают остальные элементы.

Г-образные деревянные дома в Москве

Г-образные деревянные дома завоевывают все большую востребованность в современном мире. Только представьте: в сжатые сроки вы становитесь владельцем нового жилья со всеми удобствами и коммуникациями! Г-образные дома легко разбираются, транспортируются и собираются вновь.

«Кедровый рай» является лучшим производителем г-образных одноэтажных домов в РФ. В процессе изготовления изделий используются современные технологии, у нас работают лучшие специалисты. Мы осуществляем строительство домов г-образной формы недорого и в минимальные сроки. На всю продукцию и работы предоставляем гарантию. Для производства г-образного дома используется экологически чистый натуральный материал — древесина. Продажа продукции осуществляется по приемлемым ценам.

Г-образные дома с террасой

Продукция обладает рядом преимуществ:

• доступная стоимость строительства г-образных домов с террасой;
• деревянный г-образный дом может возводиться в любое время года за короткий срок;
• экономичность, экологичность, энергоэффективность;
• можно на свое усмотрение выбрать количество комнат.

Чаще всего купить одноэтажный г-образный дом по проекту решают приверженцы здорового образа жизни, желающие жить в помещениях, стены пол и потолок которых изготовлены из натуральных материалов. Также интересно такое предложение для владельцев дачных участков, компактные размеры г-образного дома с террасой позволят собрать его даже на небольшой площади.

В подобных домах жить комфортно и летом, и зимой. Внутренняя отделка может быть любой: никаких ограничений в этом вопросе нет.

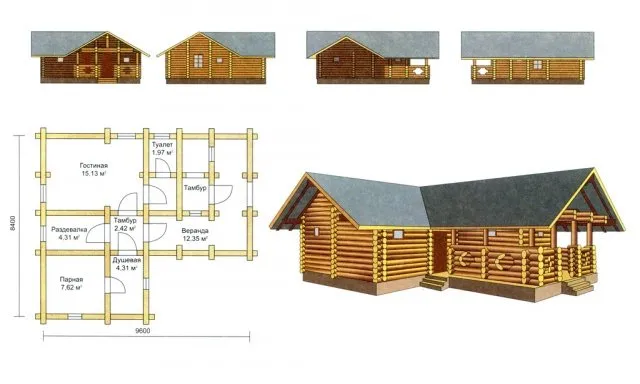

Проекты домов г-образной формы

Стоимость строительства обычного дома зависит от многих моментов, постоянно лишь одно: затраты очень высоки. Цена одноэтажных г-образных домов с террасой существенно ниже. Связано это с тем, что затраты на их изготовление меньше. Стоимость таких домов зависит лишь от одного критерия – размера. В можно выбрать дом вашей мечты, в котором будет приятно жить долгие годы.

Для получения подробной консультации свяжитесь с нашими менеджерами, которые помогут подобрать модель, ответят на все технические вопросы и оформят заказ. Не упустите возможность переехать в свой собственный новый дом уже через 2-3 месяца.

msk.kedray.ru

Выполняем расчеты для крыши

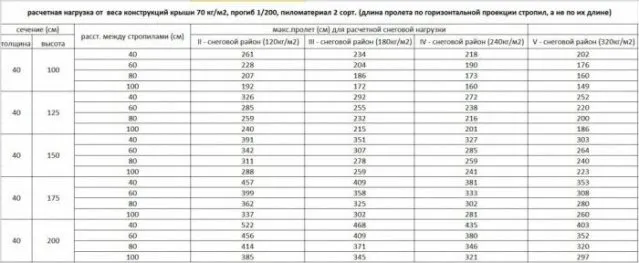

Первый шаг, перед тем как сделать Г-образную крышу – это проведение расчетов. Они должны быть точными. Нужно вычислить нагрузку на стропильную систему и другие параметры.

За основу берутся такие факторы:

• Уровень постоянной нагрузки. Здесь речь идет об общем весе кровельного пирога. Он будет оказывать на конструкцию большую нагрузку. Кровельный пирог крыши включает в себя систему, которая состоит из утеплителя, гидро- и пароизоляционного слоя, обрешетки и кровельного материала.
• Сезонная нагрузка на крышу. Сюда входят осадки разного типа: дождь, снег и ветер. К тому же нужно учитывать, что снег зимой может находиться на кровле постоянно. Вот почему нужно учитывать климатические особенности региона и выбрать правильный угол наклона Г-образной кровли. Благодаря этому сезонная нагрузка снизится. Например, если в вашем регионе много снега и дождя, то угол наклона делается большим. А вот в регионах с сильными ветрами лучше сооружать крышу, которая имеет пологий угол наклона. Парусность уменьшается, как и ветровая нагрузка на нее.
• Дополнительная нагрузка на крышу. Речь идет о дополнительных коммуникационных приспособлениях, таких как водяной бак, спутниковая тарелка, дымовая или вентиляционная труба.

Это ответственный момент, который должен быть выверен правильно. Учитывая все данные, перечисленные выше, он может сделать соответственный чертеж со всеми точными указаниями: выбранный угол ската и другие параметры конструкции. Отталкиваясь от чертежей и выполняется вся работа.

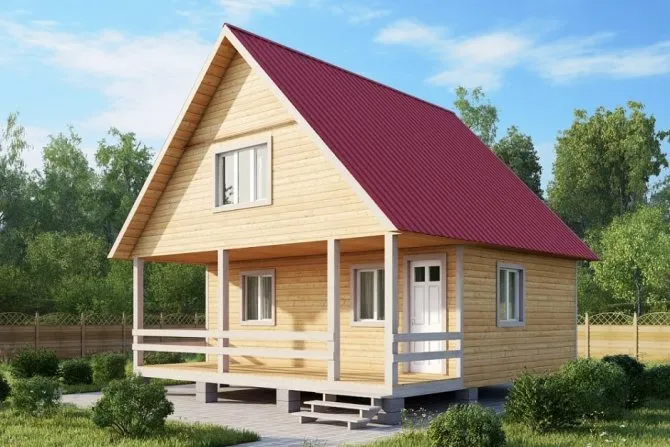

Двускатная крыша

Крыша двускатная – это конструкция с противоположными скатами, соединенными в коньке. Характерной особенностью является наличие треугольных фронтонов боковых стенок, закрывающих крышу в плоскостях, перпендикулярных коньку. Различают основные виды двухскатных крыш – симметричные (когда участки равны, и наклонены под одинаковым углом) или несимметричные.

Данная конструкция характерна для традиционной архитектуры, но присутствует и в современных, минималистских зданиях, в первую очередь благодаря простоте, которая влияет на удобство и снижение стоимости строительства. В домах, где угол наклона крыши составляет 35 – 45°, обычно обустраивают мансарду. Двускатная крыша имеет много преимуществ, среди которых самые важные:

• благодаря возможности адаптации чердака на жилые цели, получают дополнительную площадь;
• простая конструкция облегчает строительства дома, а также позволяет без особых трудностей достроить к зданию гараж или навес;
• большая и простая площадь облегчает обустройство кровли;
• при проведении кровельных работ на двускатной крыше, получается мало отходов материалов, поэтому выбор покрытия неограниченный;
• такой тип крыши также обеспечивает эффективное удаление снега и дождевой воды.

Немаловажно для здания и то, что благодаря сильному наклону, вентиляция между кровлей и ветроизоляцией намного проще, чем в случае других типов крыш.

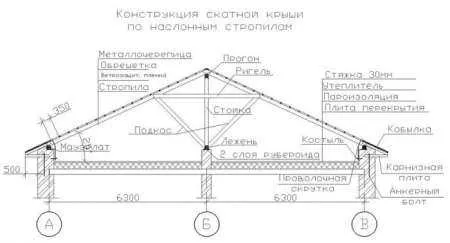

Материалы для создания крыши

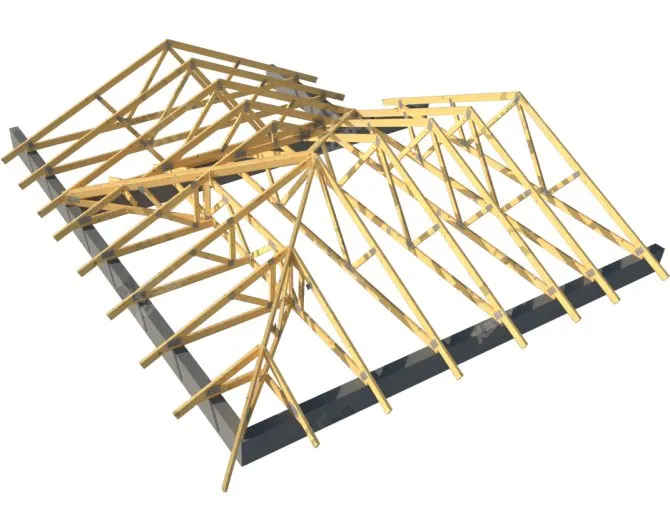

Так как наша Г-образная кровля имеет форму буквой Г, а составные части стыкуются под углом в 90°, логично, что для работы потребуется большое количество элементов. Если сравнивать, то нужных материалов потратится столько, сколько на создание вальмовой крыши. Чтобы сделать конструкцию, потребуются следующие элементы:

Угловые стропила создаются из сдвоенного бруса или обрезной доски (сечение 10х5 см или 15х5 см). Если стропила обычные, то сдваивать элементы необязательно. Все пиломатериалы должны иметь влажность не больше 15–20%. Это нужно для того, чтобы каркас не слишком сильно уседал. Это может разрушить конструкцию.

Материалы для изготовления крыши в форме литеры Г

Поскольку перекрытие дома будет иметь форму литеры Г, и при этом ее части будут стыковаться под углом, то здесь потребуется большое количество фрагментов скелета. Примерно такое же их количество требует и вальмовая крыша. На деле для возведения Г-образного перекрытия используют такие фрагменты стропильной системы:

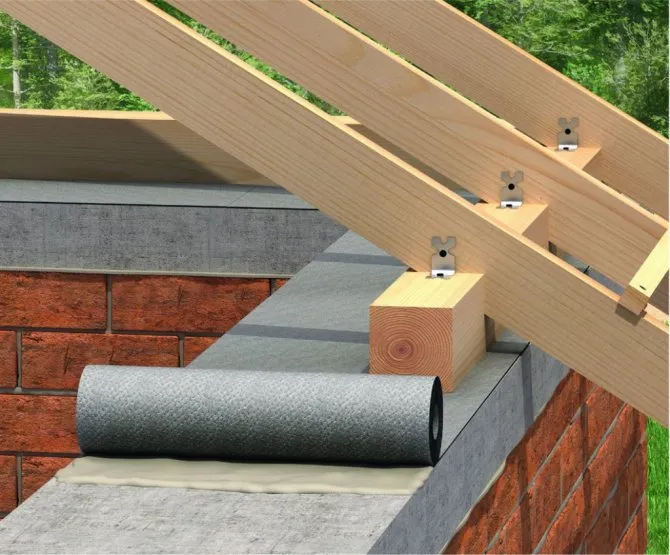

• Мауэрлат. Представляет собой деревянную обвязку коробки дома и выступает своеобразным переходным венцом от каменной его части к деревянной.

Важно: если угловые стропила Г-образной крыши будут устанавливаться на деревянный дом, то в качестве мауэрлата можно использовать последний брус стеновой кладки.

• Прогон. Деревянный длинный брус, укладываемый в двух частях дома от одной торцевой стены к другой строго по центрам их осей. То есть два прогона будут уложены перпендикулярно по отношению друг к другу под углом 90 градусов. Прогоны служат основанием под вертикальные стойки для конькового бруса.
• Затяжки. Деревянные доски, которые играют роль одновременно ребер жесткости конструкции крыши и тут же балок перекрытия пола.
• Стойки-опоры. Вертикальный брус, который служит опорой для конькового прогона. Устанавливается в двух его концах. В нашем случае, таких опор будет три, поскольку одна стойка будет располагаться на стыке двух коньков, расположенных в форме буквы Г. Соответственно, две остальных стойки будут находиться под противоположными концами перпендикулярных коньков.
• Конек. Брусовый прогон, который служит верхним основанием для стропильных ног каркаса крыши.
• Стропила основные. Деревянные элементы, устанавливаемы под углом по отношению друг к другу и соединяемые в верхней точке конька методом стыкования. В результате два параллельно установленных стропила формируют треугольные фермы. Все стропильные ноги устанавливают с шагом 50-70 см в зависимости от толщины кровельного пирога и его веса.
• Угловые стропила (диагональные). Самые основные из стропильных ног каркаса. Такие элементы имеет в своем составе и вальмовая крыша. Стоит знать, что на диагональные стропильные ноги ложится нагрузка от двух частей Г-образной крыши. Поэтому их делают сдвоенными по толщине. Устанавливают угловые стропила о внешнем и внутреннем углах кровли.
• Нарожники. Короткие стропила. Монтируются с упором в угловое стропило с одного конца и с упором в мауэрлат с другого конца. При этом нарожники располагают строго параллельно основным стропильным ногам.
• Раскосины. Деревянные элементы из бруса, которые служат для повышения жесткости каркаса.
• Шпренгель. Брусрвый элемент, устанавливаемый по углам мауэрлата для усиления его жесткости.

Важно: как правило, для основательной кровельной Г-образной конструкции используют брус сечением 100х150, 150х150 или 150х200 мм. Угловые стропила делают из сдвоенного по толщине бруса или доски обрезной сечением 100х50 или 150х50 мм. Для простых стропил доску можно не сдваивать. При этом важно использовать только пиломатериалы влажностью 15-20%. В противном случае каркас со временем начнет давать естественную усадку, что приведет к разрушению скелета крыши.

Разметка

Дабы Г-образная крыша была правильной, важно выполнить разметку на мауэрлате и затяжках. Сюда входит нанесение меток, где будут располагаться те или иные элементы скелета. Чтобы нанести эту разметку используется строительный карандаш, специальная мерная линейка и чертеж, на который нужно ориентироваться.

Для начала ставится метка на центральную часть торцевых стен дома формой Г, от центральных частей рисуеются прямые линии вдоль стен. По этой разметку будет установлен коньковый прогон. Длина двух коньков намечается так, как указано в чертеже (расположение опорных стоек тоже).

Следующий шаг – выполнить разметку течек расположения стропильных ног. Шаг указан в чертежах. Отметки наносятся на мауэрлате.

В конце осталось разметить точки расположения угловых стропильных ног и нарожников. Теперь узнаем, как делается Г-образная крыша своими руками.

Основные виды крыш

Различные виды крыш частных домов имеют конфигурацию разной степени сложности, начиная с самой простой – плоской и заканчивая сложными комбинированными конструкциями.

Плоская крыша, устройство которой относится к наименее сложным, и, следовательно, наиболее привлекательным с финансовой точки зрения решениям. Элементы перекрытия, уложенные на несущие стены, по сути, и являются крышей. Обычно плоская крыша имеет небольшой наклон (до 3%) для отведения дождевой воды.

Скатная крыша – обобщающее понятие для крыш, имеющих наклонные плоскости, основой которых являются стропила и обрешётка. Представлена эта категория в нескольких вариантах

Создание Г-образной кровли

1. Для начала на конструкцию устанавливается коньковая доска (5х20 см), уложенная на временные стойки из досок, сечением 5х15 см. Конструкция располагается строго посередине коробки, как и требуется для конька. Это показано на фото ниже. Временные стойки там не изображены.



2. Теперь устанавливается основа – стропила. Они делаются из доски 5х20 см. Что касается стропил на фронтонах, в ендове и на стыке конька, то их нужно устанавливать первыми так, как показано на фото ниже.



3. Дальше можно увидеть, как устанавливать стропила в ендове, если ширина карниза будет составлять 50 см.



4. Теперь устанавливаются все остальные стропильные ноги, как это показано на фото ниже. Все монтируется в согласии с чертежами. Благодаря разметке мы знаем, где монтировать ногу.

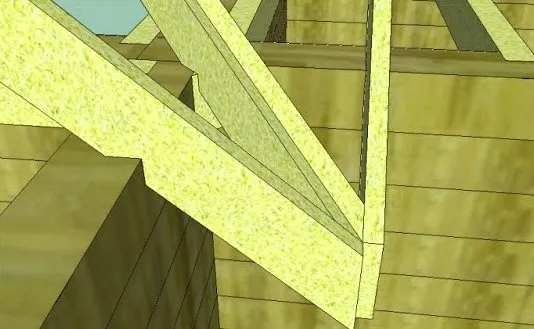

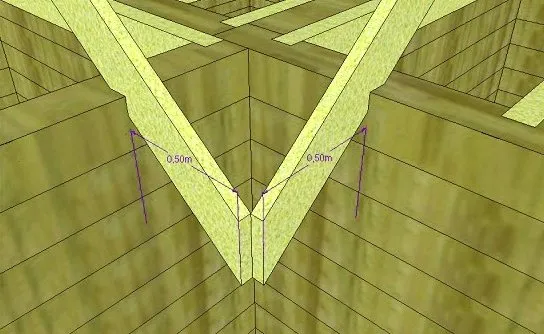

5. Что касается установки углового стропила в ендове, то оно делается из двух досок. В углу каркаса постройки закрепляется небольшой брусок треугольной формы. Это можно увидеть на следующем фото.

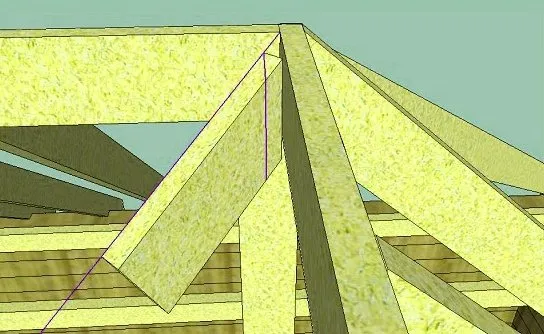

6. Между точками А и В, которые можно увидеть на фото, следует натянуть разметочную веревку.

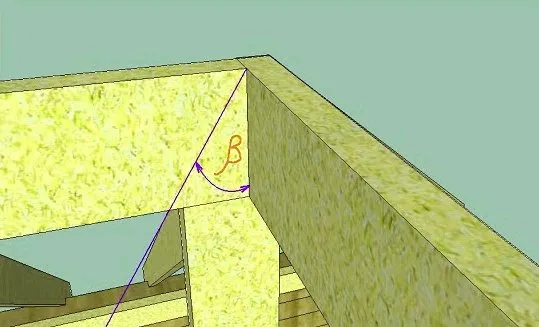

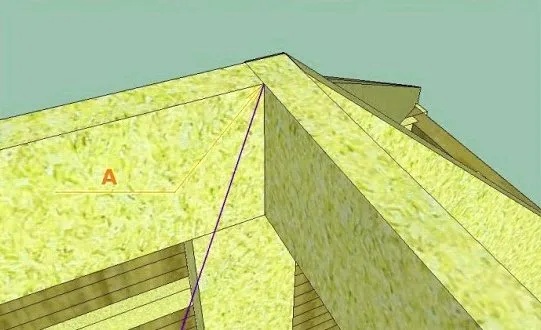

7. Образовавшийся угол нужно измерять специальным инструментом – малкой.

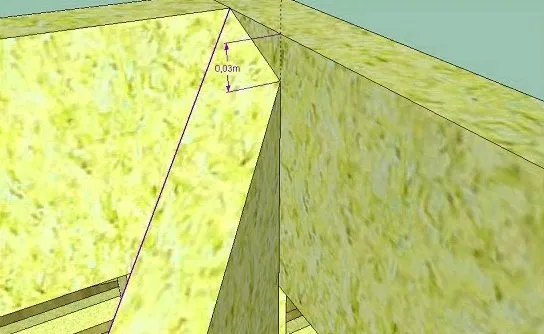

8. Дальше делается шаблон, чтобы выполнить разметку верхнего запила углового стропила. Для этого используется короткий отрезок доски, один конец будет отпилен под углом, который мы вымеряли ранее. После чего размечается другой запил, параллельный коньку. При этом нужно приложить шаблон к макушке вдоль веревки.



9. Дальше определяется другой размер. Нужно приложить доску-шаблон к макушке, и замерять расстояние, как это показано на фото.

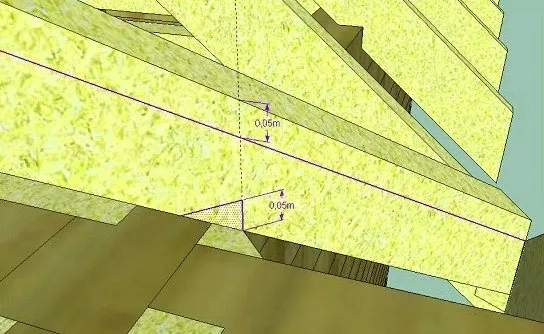

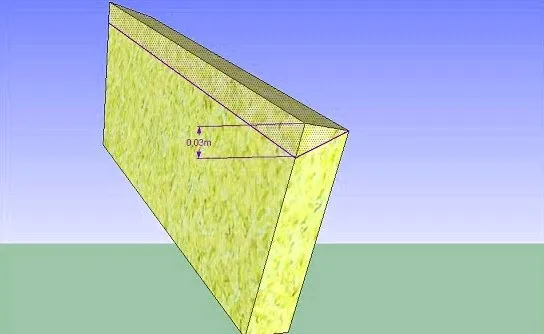

10. Именно на это число нужно срезать верхнюю грань досок для угловых стропил. Стесать угол можно при помощи топора или бензопилы.



11. Используя доску нужной длины, благодаря доске-шаблону размечается и запиливается верхний и нижний конец первой половины угольного стропила на ендове. После чего делается запил в том месте, где стропило опирается на мауэрлат. В нашем случае расстояние получилось 5 см. Именно на 5 см следует опустить стропило, чтобы совместить его с веревкой. Сделав запил, стропильная нога устанавливается на место.



12. Вторую половину ноги нужно сделать симметричной в зеркальном виде, как показано на фото ниже.



13. Под угловые стропильные ноги устанавливается стойки для жесткости, которые опираются на шпренгели. Они сделаны из бруса, сечение которого 10х20 см.



14. Теперь можно установить нарожники, как показано на фото ниже.



Крыша угловая: определение

Г-образная кровля — это сооружение над домом, представляющее собой две стандартные двухскатные крыши, соединенные между собой под прямым углом. То есть, самым сложным узлом в такой конструкции являются места стыков двух стропильных двухскатных систем. А именно — их внешний и внутренний углы. Однако и здесь стоит помнить, что более простой в исполнении является та угловая кровля, фронтоны которой имеют одинаковую ширину. То есть, если торцевые стены двух частей Г-образного дома также имеют единый параметр по ширине.

Более сложной будет являться та крыша, фронтоны которой будут иметь разные ширины. В этом случае высота коньков обеих частей кровли будет различной, а это усложняет стыкование стропильных ног обеих частей конструкции под углом друг к другу. В большинстве случаев такую крышу делают ломаной, где одна ее двухскатная часть располагается несколько ниже другой ее двухскатной части.

То есть, такие виды крыш применяются в основном над зданиями, которые имеют форму литеры Г.

Важно: при правильно проведенных расчетах и монтаже кровли такая стропильная система является даже более надежной, чем простая двухскатная крыша. Поскольку сами по себе стропильные ноги скелета углового перекрытия служат своеобразной жесткой поддержкой остальным элементам.

Монтаж Г-образной крыши с фронтонами различной ширины

В прошлой статье мы рассказывали о монтаже кровли, которая имеет вид буквы «Г» с однообразными фронтонами. Теперь стоит взглянуть на случай, когда фронтоны разной ширины.

Здесь видно, что один из фронтонов будет иметь ширину 6 метров, а другой – 7 метров. В таком случае углы наклона стропил получаться разных размеров, а это повлияет на то, что концы стропил в карнизе не сойдутся по вертикальной линии (нижнее изображение). В этом примере такой перепад составит примерно 10 см.

В данной ситуации стоит пойти двумя путями решения:

1) Один конёк устанавливается ниже другого. К тому же данная кровля включает уже три фронтона (см. изображение 2):

О подобной конструкции мы расскажем в следующей публикации, только на примере кровли в форме буквы Т.

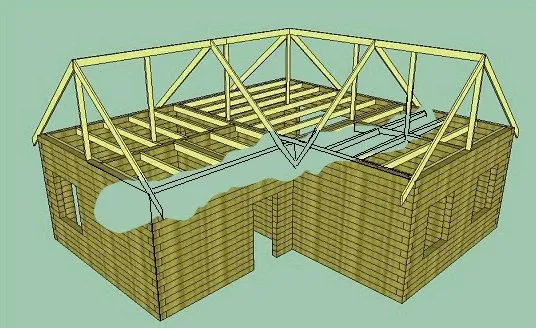

2) Кровля создается с опорой стропил на перекрывающие балки. В таком случае коньки можно установить на одном уровне. На данном варианте мы остановимся подробнее.

Мы сделали акцент на фронтонах в данной и прошлой статье. Хотя фронтоны могут быть заменены вальмами и полувальмами. Пример использования подобных деталей на изображении 3.

Г-образный дом в окружении леса – Свой дом мечты

Со стороны здание напоминает белого гиганта, карабкающегося вверх по склону холма. По мере приближения массив становится заметно более дружелюбным, прорисовывая такие приятные глазу элементы, как бассейн и просторная уличная терраса. Интерьеры дома в данный момент еще находятся на стадии оформления, но уже очевидно, что этот г-образный дом будет купаться в солнечном свете, а его хозяева никогда не испытают дефицита личного пространства.

экстерьер г-образного домадом в форме буквы “Г”

Этапы монтажа Г-образной кровли с фронтонами, имеющими разную ширину

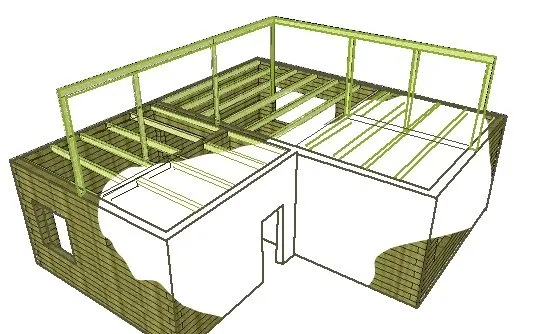

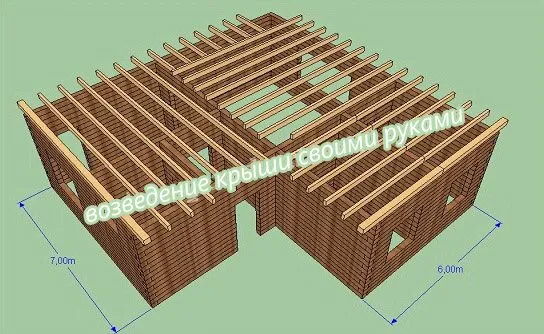

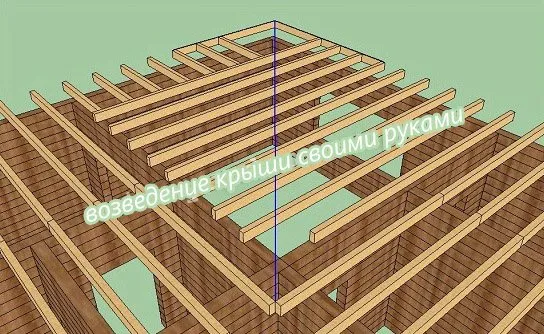

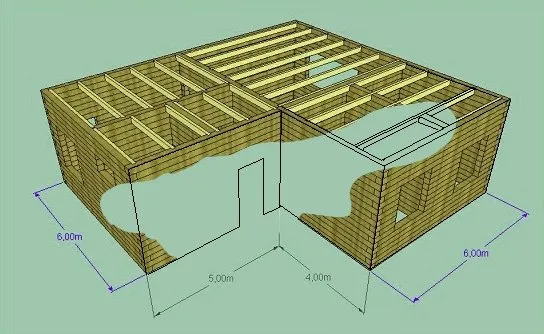

Этап 1: Ставим балки перекрытия и выноса (см. изображение 4):

Этап 2: Устанавливаем углы выноса.

Чтобы это выполнить, необходимо сначала пришить на внешнем углу коробки здания по штуке ветровой доски, для того чтобы отыскать угол карниза. Затем аккуратно натягиваем шнурку между внешним и внутренним углами (см. изображение 5):

Готовые ветровые доски сразу не пришиваем, ведь они будут мешать во время разметке и монтаже стропил скатов.

Далее, следуя шнурке, аккуратно размечаем и ставим угловые выноса, таким же образом, как это делается в публикации «Конструкция вальмовой крыши с опорой стропил на балки перекрытия» (см. изображение 6)

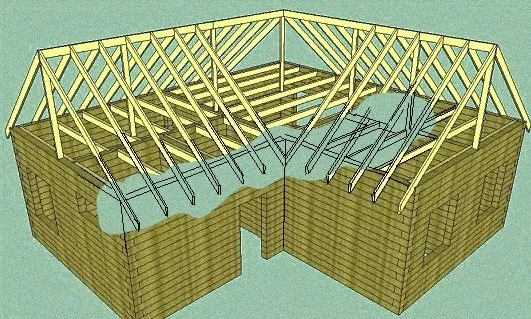

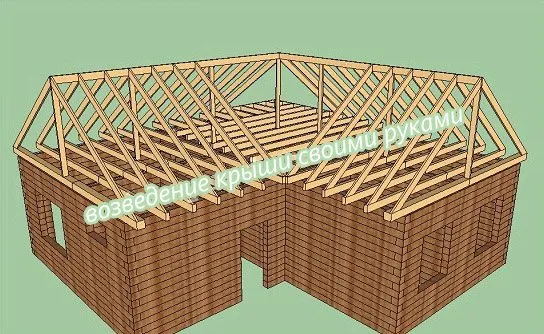

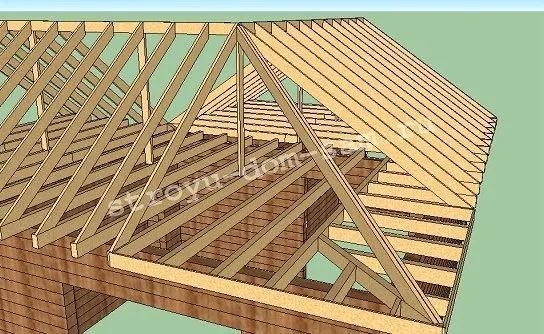

Этап 3: Устанавливаем коньковую доску и стропила скатов (пример на изображении 7):

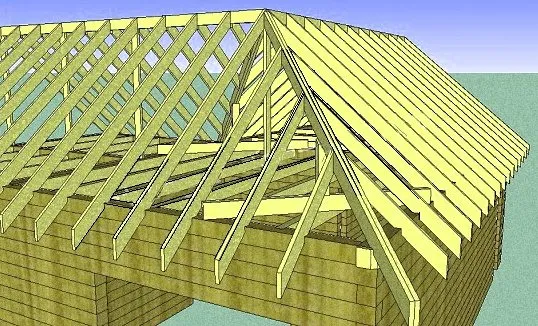

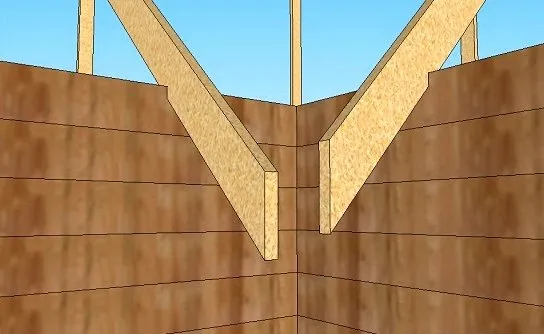

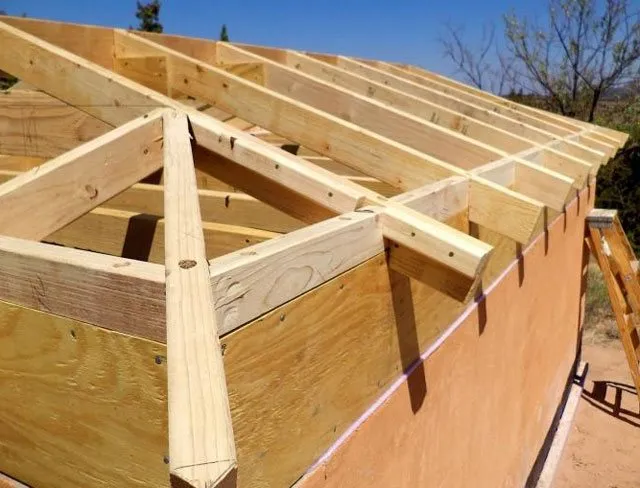

Этап 4: Устанавливаем угловое стропило на внешний угол коробки здания (см. изображение 8). Данный этап также уже был детально описан здесь… — Пункт 8.

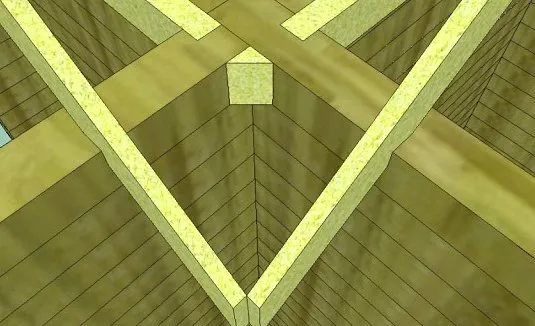

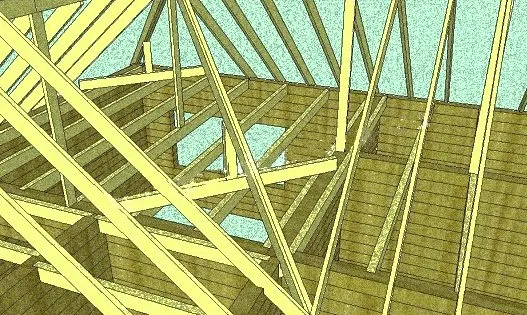

Этап 5: Создаем и ставим угловое стропило в ендове аналогично с процессом, описанным в прошлой статье. Половинки углового стропила стесываются, но на разную величину, ведь углы наклона скатов, которые сходятся в ендове, отличаются между собой.

Многощипцовая крыша

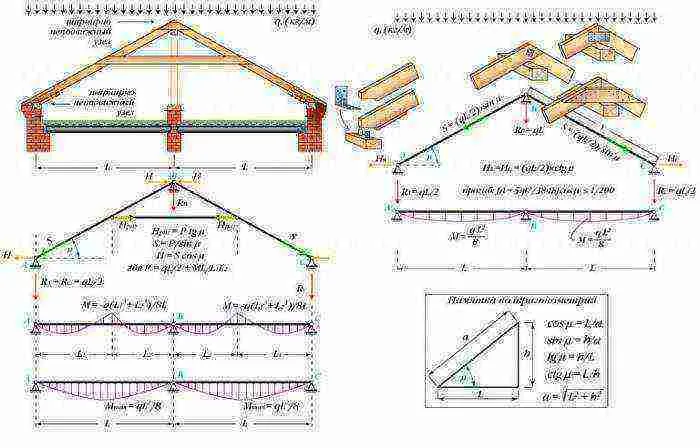

Расчеты

Чтобы сделать крышу Г-образной формы своими руками, необходимо сначала провести точные расчеты. В частности вычисляется нагрузка на стропильную систему. Причем берутся три параметра:

• Постоянная нагрузка. Здесь подразумевается вес всего кровельного пирога, который будет давить на скелет крыши (утеплитель, гидро- и пароизоляция, финишный кровельный материал).
• Сезонная нагрузка. Подразумеваются осадки в виде дождя, снега и ветра. Причем на основании преобладающих климатических особенностей региона желательно выбрать и угол уклона крыши. Это снизит сезонную нагрузку на крышу. Так, если в регионе преобладают снега и дожди, то лучше делать крышу с большим углом уклона скатов. Если же в регионе преобладают ветра, то крышу для дома в городе или загородном поселке лучше делать более пологую. Это снизит ее парусность и соответственно, ветровую нагрузку.
• Дополнительная нагрузка. Здесь в расчет берутся дополнительные коммуникационные приспособления, такие как водяной бак, расположенный под крышей, спутниковая антенна и пр.

Важно: все расчеты для Г-образной крыши должен проводить только специалист. Он в соответствии с полученными данными по всем разновидностям нагрузки на крышу выполнит чертеж, где будут указаны угол уклона скатов вальмовой крыши в форме Г и выведет все параметры элементов стропильной системы.

Стропильная система крыши с ендовой: характерные особенности и трудности монтажа

Крышу относят к основным функциональным элементам любого строения. При этом это довольно сложный конструктивный элемент, и чем он сложнее тем более тщательного подхода он требует. Сложная конфигурация, с одной стороны, делает крышу внешне красивее и интереснее, а с другой – делает ее более уязвимой из-за образования изгибов. Крышу относят к основным функциональным элементам любого строения. При этом это довольно сложный конструктивный элемент, и чем он сложнее тем более тщательного подхода он требует. Сложная конфигурация, с одной стороны, делает крышу внешне красивее и интереснее, а с другой – делает ее более уязвимой из-за образования изгибов.

Ендова практически не видны, но они могут как испортить вид фасада, так и подчеркнуть его достоинства. Стропильная система крыши с ендовой, таким образом, не только позволяет разрешать функциональные задачи, но также обеспечивает неповторимый дизайн.

Ендова называют место схождения скатов крыши, образующего внутренний угол. Она является обязательным элементом зданий, имеющих Т-, Г- или крестообразную форму, или имеющих ярко выраженные скаты. К этому списку нужно добавить также изгибы, образующиеся на слуховых или выступающих окнах мансарды .

Она обеспечивает равномерное стекание собранных на углу осадков, некий аналог сточного желоба, то есть находятся под значительным воздействием влаги. Вот почему стропильная система сложной крыши требует особого внимания.

Внутренний угол конструкции образует две планки, и каждая из них выполняет важную функцию:

• нижняя (ПЕН) представляет собой специальную пластину, которую сгибают в соответствии с углом сопряжения скатов кровли. Ее крепят к нижней стороне карнизной доски саморезами. ПЕН ограждает и защищает от затекания осадков в место сопряжения скатов. Монтаж ендовы нижней выполняют до устройства обрешетки и укладки покрытия кровли;
• верхняя (ПЕВ) – несет художественно-эстетическую нагрузку и устанавливается после укладки покрытия.

Разметка конструкции

Чтобы крыша углового дома была собрана правильно и точно, нужно нанести на мауэрлат и затяжки разметку. То есть точные места расположения тех или иных элементов скелета. Для нанесения разметки используют строительный карандаш, специальную мерную линейку из фанеры и, конечно же, имеющийся на руках чертеж со всеми параметрами элементов каркаса.

• В первую очередь ставят наметку на центральные части торцевых стен Г-образного дома и чертят от них прямые линии вдоль длинных стен здания. Именно по этим линиям будет располагаться коньковый прогон. Длины обоих коньков намечают в соответствии с чертежом, так же, как и места расположения стоек-опор.
• Теперь следует наметить точки расположения стропильных ног. Их монтируют с шагом, указанным на чертеже. То есть на мауэрлат следует нанести своеобразные отметки — точки опор стропильных ног.

Важно: стыковать угловые стропила и обычные следует методом врубки. Но выпилы делают исключительно на стропилах таким образом, чтобы они не превышали четверть сечения пиломатериала. Делать врубки на мауэрлате строго запрещено. Это ослабит его и крыша своими руками смонтированная со временем прекосится.

• В последнюю очередь намечают точки расположения угловых стропил и нарожников.

Как правильно подшить крышу Софитом?

Установка софита — это процесс закрытия свеса крыши, при котором используются специальные материалы для облицовки и защиты конструкции. Для правильной установки софита вам понадобится следующее:

1. Измерьте свес крыши, чтобы определить количество и размеры панелей софита, необходимых для работы.

2. Прикрепите J-образные крепления к краю карниза крыши, используя винты.

3. Установите первую панель софита на место, начиная с угла крыши и поднимаясь вверх.

4. Подрежьте панель под нужный угол, если она не подходит по размеру.

5. Поднимите следующую панель и вставьте ее в первую панель, используя специальные фиксаторы на концах.

6. Продолжайте повторять процесс установки панелей софита до тех пор, пока не достигнете конца крыши.

7. Установите L-образные крепления вдоль боковых граней крыши и закрепите ими концы панелей софита.

8. Для дополнительной защиты установите москитную сетку на обратную сторону панелей софита.

Следуя этим инструкциям, вы сможете правильно подшить крышу софитом и обеспечить защиту от осадков и насекомых.
