Для обеспечения эффективности, надежности и удобства водяного отопления двухэтажного дома, необходимо аккуратно подобрать подходящий тип системы и схему прокладки труб, учитывая все характеристики конструкции здания. Рассмотрим важность использования двухтрубной системы отопления в двухэтажном доме.
Виды двухтрубных систем двухэтажного дома
Прежде чем выбрать тот или иной вариант двухтрубной системы отопления двухэтажного дома, схему разводки труб и вид циркуляции, необходимо выяснить, какими же они могут быть.
Во-первых, в зависимости от пространственного расположения подводящей и отводящей магистрали двухтрубная система, также как и однотрубная, может быть выполнена по двум схемам:
- С горизонтальной разводкой — когда магистральные трубы на каждом этаже образуют отдельные условно горизонтальные (с соблюдением необходимых уклонов) контуры или петли;
- С вертикальной — когда подача нагретого теплоносителя к радиаторам в разных уровнях и отвод охлажденного, из них, осуществляется при помощи вертикальных стояков.
Схемы с горизонтальной разводкой можно также разделить на:
- Простые — с последовательным подсоединением радиаторов к подающей трубе и «обратке»;
- Лучевые или коллекторные — когда каждый радиатор подсоединяется отдельно с помощью двух труб к специальному распределителю (гребенке, коллектору). Он может быть отдельным для каждого этажа, размещенным в нише или шкафчике или же быть общим для всего дома, размещенным в котельной.
Схемы с последовательным подсоединением радиаторов могут быть как с нижней, так и с верхней разводкой подающей трубы. Коллекторные же или лучевые схемы, как правило, предполагают нижнюю разводку труб, причем, очень часто, те прокладываются скрыто, под полом.
Кроме этого, схемы двухтрубных систем отопления двухэтажных домов могут отличаться способом обеспечения циркуляции теплоносителя. Такая циркуляция может быть:
- Гравитационной или естественной – когда она обеспечивается только разностью удельного веса горячего и холодного теплоносителя и наличием уклонов магистральных трубопроводов;
- Принудительной – когда для этого используется специальный циркуляционный насос (или насосы);
- Комбинированной – когда система имеет возможность работать и по той и по другой схеме, в зависимости от обстоятельств.
В зависимости от вида расширительного бака и способа создания избыточного давления в системе она может быть:
- Открытой – когда используется открытый расширительный бак, обычно располагающийся под потолком на втором этаже или на чердаке, а давление в системе определяется только высотой его размещения. Часто такой бак используется и в качестве центрального воздухосборника (как на рис. 1). Это возможно в случае, если его подсоединяют к наивысшей точке подающей трубы. Если же он подсоединяется к обратной трубе (например, при установке на «обратке» циркуляционного насоса), то на подающей трубе дополнительно необходимо устанавливать воздухосборник или воздушный клапан;
- Закрытой – когда в качестве расширительного используется герметичный мембранный бак. Избыточное давление в таких системах рассчитывается и обычно находится на уровне 1,5 бар (0,15 МПа). Такой бак может быть расположен в любом месте на подающей или обратной магистрали, но чаще всего его располагают недалеко от котла. Обязательным атрибутом закрытой системы является наличие, так называемого «блока безопасности», включающего предохранительный и воздушный клапаны и манометр, так как возникает необходимость контроля избыточного давления жидкости и автоматического сбрасывания в случае его увеличения выше установленного безопасного уровня.

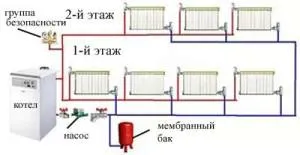

Пример закрытой системы отопления двухэтажного дома
Положительным моментом является то, что в закрытых системах закрыт доступ воздуха к теплоносителю в процессе эксплуатации, что снижает коррозию их элементов, особенно, из «черной» стали.
Ознакомившись с основными видами и особенностями двухтрубных систем отопления, рассмотрим их некоторые, наиболее распространенные схемы, которые могут использоваться для частного двухэтажного дома.
Схемы двухтрубной системы отопления двухэтажного дома
Здесь мы рассмотрим несколько простых, наиболее распространенных двухтрубных схем водяного отопления двухэтажного дома, которые вполне можно сделать своими руками:
- с попутным подключением радиаторов, которые в свою очередь могут быть с горизонтальной или вертикальной, верхней или нижней разводкой;
- лучевую или коллекторную.
Каждая из них имеет свои особенности, свои плюсы и минусы и может быть как открытой, так и закрытой, как с естественной циркуляцией теплоносителя, так и с принудительной.
Открытая, с попутным подключением радиаторов горизонтальной верхней разводкой и естественной циркуляцией
Такая схема отличается простотой и предполагает наличие двух горизонтальных контуров (петель) на каждом этаже. При этом, для того, чтобы сохранялись условия для естественной (гравитационной) циркуляции теплоносителя магистральные трубы контуров, как подающая, так и отводящая (обратка) должны быть смонтированы с уклоном 3-5. При верхней разводке подающей трубы сделать это достаточно просто. Недостаток – подающие трубы несколько портят интерьер.
Кроме того, использование открытого расширительного бака способствует насыщению теплоносителя кислородом. А если в качестве теплоносителя используется вода, что случается чаще всего, то это приводит к коррозии элементов из обыкновенной («черной») стали.

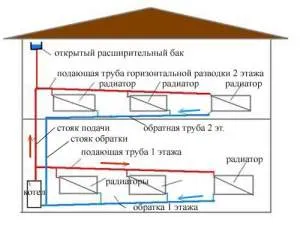

Рис.1 Схема открытой двухтрубной системы отопления двухэтажного дома с горизонтальной разводкой и естественной циркуляцией
Такой вариант будет наиболее подходящим для энергонезависимого твердотопливного котла, когда хотят достичь максимальной автономии и независимости от наличия электроэнергии. Для разводки по такой схеме могут использоваться, как металлические (желательно), так и пластиковые или металлопластиковые трубы. В последних двух случаях, необходимо, чтобы подающая магистраль (в данном случае стояк) на расстоянии 1,5-2 м от котла, была металлической.
Открытая, с вертикальной разводкой и комбинированной циркуляцией
В данной схеме радиаторы на разных этажах подключаются с помощью вертикальных стояков. Система выполнена так, что может работать с естественной циркуляцией, но в нее, перед котлом, врезан байпас с циркуляционным насосом и запорной арматурой. Таким образом, система имеет возможность работать, как с принудительной, так и с естественной циркуляцией.

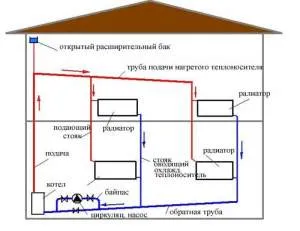

Рис. 2 Схема двухтрубного отопления двухэтажного дома с вертикальной разводкой и комбинированной циркуляцией
Закрытая, с горизонтальной нижней разводкой и принудительной циркуляцией
Такая схема предполагает использование в качестве расширительного, герметичного мембранного бака и наличие в системе избыточного давления (обычно, около 1,5 бар(атм.)). Если в качестве генератора используется электрический или газовый котел, который автоматически отключается при отсутствии электроэнергии, то такой вариант может быть вполне приемлемым. Нижняя разводка подающей трубы позволяет более эстетично вписать ее в интерьер помещения. Кроме того, при такой разводке, трубы могут быть проложены скрытым способом, например, под полом.

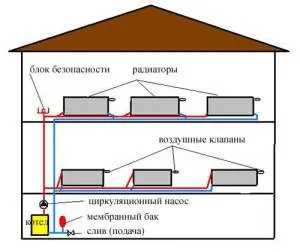

Рис. 3 Схема закрытой двухтрубной системы отопления двухэтажного дома с принудительной циркуляцией
Закрытая лучевая (коллекторная) с нижней разводкой
Это еще один двухтрубный вариант, который отличается тем, что в нем каждый радиатор подсоединяется отдельно, с помощью специальных распределительных гребенок – коллекторов. Такие распределители, обычно, монтируются отдельно для каждого этажа, в нишах или других доступных, но малозаметных местах. Возможен также вариант размещения коллектора для всего дома в котельной или подвале. Но это потребует расхода дополнительное количества труб, что и так является одним из главных недостатков таких схем. Но, с другой стороны, они позволяют максимально удобно регулировать подачу тепла к каждому радиатору и наиболее равномерно распределять тепло по дому. При использовании коллекторной схемы разводки системы отопления, чаще всего, трубы укладывают скрытым способом, под полом или в нишах.

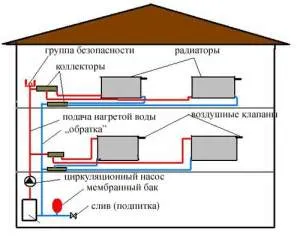

Рис. 4 Схема коллекторной (лучевой) системы отопления двухэтажного дома
Видео по теме
Что лучше Однотрубная или двухтрубная система отопления?
Выбор между однотрубной и двухтрубной системой отопления зависит от ряда факторов, таких как тип здания, размер помещений, бюджет, эффективность и ваши индивидуальные предпочтения. Вот некоторые особенности каждой из этих систем:
Однотрубная система отопления:
В однотрубной системе отопления теплоноситель (обычно горячая вода) подается через одну трубу, которая проходит через все радиаторы, а затем возвращается обратно в котел по другой трубе. Особенности:
-
Простота монтажа: Однотрубные системы отопления обычно проще в монтаже, так как требуют меньше труб и соединений.
-
Экономичность: Меньшее количество труб и фитингов может снизить затраты на материалы и работу по установке.
-
Теплоотдача: Однотрубные системы могут иметь неравномерное распределение тепла между радиаторами, что может привести к различиям в температуре в разных комнатах.
Двухтрубная система отопления:
В двухтрубной системе горячая вода подается по одной трубе к радиаторам, а затем отводится обратно в котел по другой трубе. Она может быть сбалансированной (равномерной) или несбалансированной в зависимости от конфигурации. Особенности:
-
Равномерное распределение тепла: Двухтрубные системы обычно обеспечивают более равномерное распределение тепла между радиаторами, что может улучшить комфорт в помещениях.
-
Большая гибкость: Двухтрубные системы позволяют более гибко настраивать температуру в каждом помещении, что особенно полезно, если вам нужно отдельно регулировать тепло в разных комнатах.
-
Сложность монтажа: Двухтрубные системы обычно требуют больше труб и соединений, что может увеличить сложность монтажа и затраты.
Итак, лучший выбор зависит от ваших потребностей и условий. Для многоквартирных домов или больших помещений двухтрубная система может быть более предпочтительной из-за равномерной теплоотдачи. В более простых ситуациях однотрубная система может быть экономически выгоднее. В любом случае, рекомендуется проконсультироваться с инженером по отоплению или специалистом, чтобы выбрать наиболее подходящую систему для ваших потребностей.
