Помимо того, что задача по установке розеток считается простой, на практике она может вызвать определенные вопросы, особенно у тех, кто решает сделать это самостоятельно, не обладая опытом.
Классификация розеток по типу установки
Бытовые быстроразнимаемые электрические разъемы (розетки), в соответствии с указанной классификацией, принято делить на два типа:

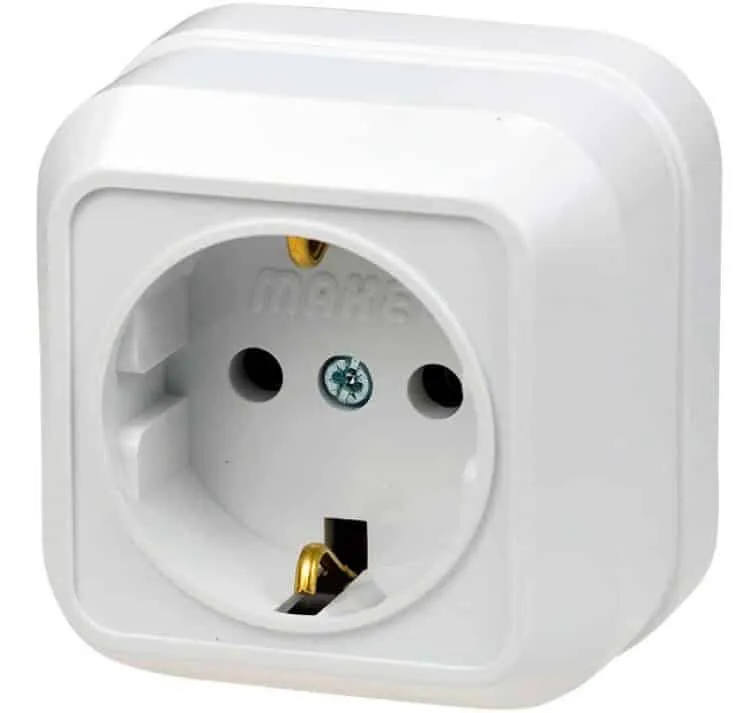

- Накладные, устанавливаются, непосредственно, на поверхность стены. Из-за данного способа установки их еще называют внешними. Монтаж может производиться практически на любой тип поверхности (кирпич, бетон, дерево и т.д.).

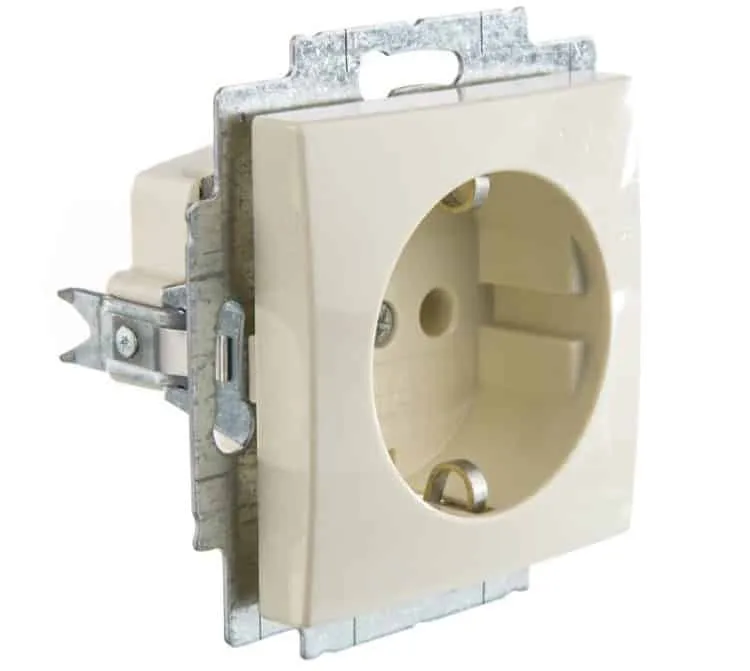

- Встраиваемые. Данный термин указывает, что монтаж будет производиться в посадочные гнезда, как правило, сделанные в стенах.
Если с первым типом вопросов, как правило, не возникает, то со вторым, есть нюансы. Как уже было сказано выше, монтаж производится в посадочные гнезда, подвиды которых существенно отличаются друг от друга.
Конструкцию этих устройств мы приводить не будем, поскольку подробное описание можно найти в других публикациях на нашем сайте.
Классификация, особенности и размеры подрозетников
В зависимости от материала поверхности, где будет производиться монтаж, посадочные гнезда разделяют на два вида:
- Под гипсокартон.
- Для бетона и кирпича.
Подрозетники: для гипсокартона (А) и бетона или кирпича (В)Различия между этими видами заключается в том, что первые фиксируются при помощи специальных ушек (отмечены красными кругами на рисунке 3), а вторые «вмораживаются» в стену гипсовым раствором.
Помимо этого «стаканы» могут быть одинарными и составными. Первые (именно они показаны на рисунке 3) применяются для одинарных конструкций, вторые — для группы розеток.
Составные подрозетники для гипсокартона (А) и бетона или кирпича (В)Если планируется установить две электроточки, то имеет смысл не сверлить второе отверстие для подрозетника, а выбрать двойную конструкцию розетки. Это особенно актуально, когда монтаж производится в бетонную поверхность.
Конструкция двойной розетки под установку в один подрозетникЧто касается материала, то для бетонных, кирпичных и гипсокартонных поверхностей используется пластик, если скрытый монтаж производится в горючем основании, то необходимо использовать металлические подрозетники.
Завершая тему посадочных гнезд, приведем их стандартные размеры, эта информация будет полезна как на этапе проектирования, так и при монтажных работах.
Типовые размеры подрозетниковЗакончив с теорией, перейдем, непосредственно, к процессу установки. Начнем от простого к сложному.
Монтаж накладных розеток
Это наиболее простой вариант установки, если придерживаться приведенной ниже инструкции, то проблем с установкой не возникнет. Будем исходить из того, что разметка мест расположения электроточек уже произведена, в этом случае алгоритм действий будет следующий:
- Подготавливаем инструмент и необходимые материалы. Нам понадобятся:
- дрель или перфоратор (в зависимости от типа поверхности), а также соответствующие сверла;
- крепеж, он также подбирается в зависимости от материала стены;
- металлическая пластина по размеру розетки (если установка производится на деревянную поверхность;
- отвертка и сама розетка.
- Разбираем конструкцию на составные элементы (откручиваем верхнюю панель, снимаем механизм с нижней панели).

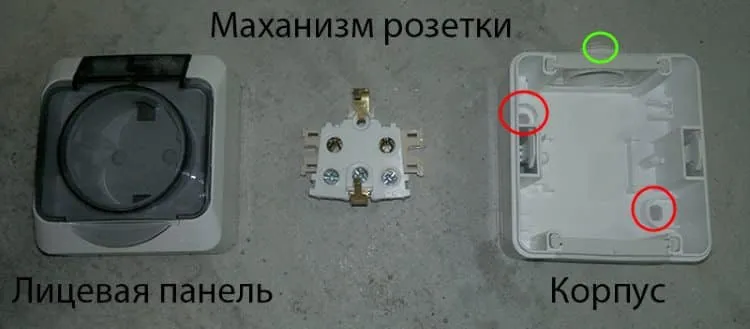

Пример разобранной наружной розетки - Вырезаем заглушку, через которую будет подводиться провода (на рисунке выше отмечена зеленым кругом).
- Прикручиваем нижнюю панель к стене (если она из горючего материала, подкладываем заготовленную заранее металлическую пластину). Если стена бетонная или кирпичная, предварительно необходимо в местах крепления просверлить отверстия под дюбели. Крепежные отверстия на корпусе отмечены на рисунке 7 красными кругами. Перед тем как затянуть крепеж, следует выставить основание по уровню.
- Устанавливаем механизм на основание.
- Производим подключение (подробно об этом процессе будет рассказано в отдельном разделе, поскольку он выполняется одинаково для всех типов устройств).
- Прикручиваем внешнюю панель.
Как видите, ничего сложно в данном процессе нет. Теперь перейдем к встроенной установке.
Монтаж в гипсокартон
Для данного процесса нам потребуются следующие инструменты:
- Дрель или шуруповерт.
- Коронка для гипсокартона (Ø 67 мм), это специальная насадка для дрели, служащая для вырезания отверстий.
Набор коронок различного диаметра для работы с гипсокартономВ крайнем случае, если такой насадки нет, то отверстия можно прорезать обычным канцелярским ножом, но делать так не рекомендуется. С другой стороны, при этом можно обойтись без дрели или шуруповерта.
- Отвертка (с ее помощью разбирается и собирается розетка, а также прикручивается «стакан»).
В первую очередь нам следует установить подрозетник, делается это следующим образом:
- Устанавливаем насадку с коронкой на шуруповерт (дрель), после чего в отмеченном месте прорезаем отверстие.
- Выламываем в посадочном гнезде заглушку под провод, после чего заводим туда электропровода.
- Вставляем «стакан» в гипсокартон и закручиваем прижимные винты (отмечены зеленым на рис. 1).
Когда подрозетник установлен, можно приступать к отделочным работам, и по их завершению продолжаем монтаж встроенной электроточки. Очередность действий следующая:
- Разбираем конструкцию на элементы, как правило, достаточно снять лицевую панель.
- Подключаем к клеммам провода.
- Устанавливаем основание с механизмом в «стакан», выставляем его по уровню, после чего фиксируем.

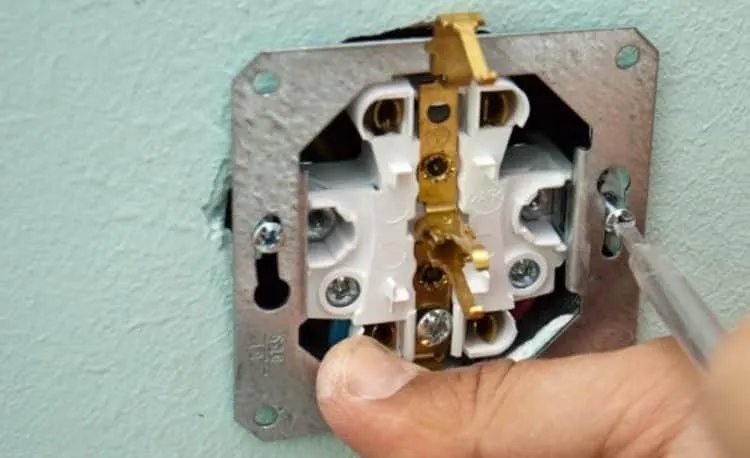

Фиксация розетки - Прикручиваем лицевую панель.
Монтаж в бетон или кирпич
Как всегда начинаем с подготовки инструментов, в этом случае нам понадобятся:
- Если монтаж производится в бетон, желателен перфоратор, для работы с кирпичом подойдет и ударная дрель.
- Отвертка.
- Коронка для бетона, не путать с насадкой для гипсокартона, если попробовать сделать отверстие последней, она моментально выйдет из строя. Подробную информацию о коронках для бетона и кирпича можно получить на нашем сайте.
Коронка для бетонаВ качестве альтернативы можно использовать сверло по бетону, в этом случае высверливаются отверстия по периметру посадочного места для «стакана», потом лишний материал выбивается. Этот вариант довольно трудоемкий, он может быть оправдан, только если нужно сделать одно-два отверстия.
Помимо этого, нам потребуется гипс, чтобы сделать раствор для «вмораживания» посадочных гнезд.
Алгоритм действий для установки подрозетника для бетона:
- Устанавливаем на перфоратор насадка-коронка соответствующего диаметра, после чего высверливаем отверстие (А на рис 11). Нужно приготовиться к тому, что эта процедура довольно пыльная, поэтому следует позаботиться о защите глаз и органов дыхания при помощи очков и респиратора. Чтобы ограничить распространение бетонной пыли помещение можно «запечатать» воспользовавшись полиэтиленовой пленкой и монтажной лентой.
- Выбиваем бетон (В), чистим от пыли отверстие (С).
- Производим подготовку посадочного гнезда (выламываем заглушку для подвода кабеля), потом в «стакан» заводим провода.
- Замешиваем гипсовый раствор и обмазываем им посадочное место (D), после чего засовываем в него подрозетник (E). Выдавленные излишки раствора удаляем (F).
Установка посадочного гнезда в бетонПосле того, как гипсовый раствор застыл, можно начинать отделочные работы. После их окончания приступаем ко второй фазе – установке электроточек. Поскольку для гипсокартонных, бетонных и кирпичных стен используются одни и те же встроенные розетки, алгоритм их монтажа ничем не отличается. То есть, он производится аналогично описанному выше процессу с гипсокартоном, поэтому приводить его повторно не имеет смысла.
Особенности подключения (электрическая часть)
Перед тем, как начинать данный этап работы, необходимо обязательно убедиться, что электропроводка обесточена. То есть, подойдите к вводному щитку и отключите автоматы, если это не было проделано ранее. Помимо этого по нормам ТБ требуется повесить табличку «Не включать работают люди!», но в быту это требование, как правило, игнорируют. В любом случае будет не лишним предупредить домашних, а лучше закрыть электрощиток на замок.
После того, как нормы ТБ выполнены, можно приступать к подключению. В первую очередь необходимо обрезать излишки провода, оставив примерно 10 см. Концы зачищаются, желательно использовать для этой цели специальный инструмент – стриппер, он позволяет быстро снять изоляцию, не повредив токоведущую жилу (ТКЖ). За не имением такового можно воспользоваться ножом для зачистки проводов, в крайнем случае, подойдет и обычный канцелярский нож.
Если в проводке используются многожильные провода, их концы необходимо опрессовать или залудить. В быту это требование часто игнорируют, что в корне неправильно, поскольку возрастает вероятность возникновения неплотного контакта, что может стать причиной пожара. Поэтому не ленитесь хотя бы залудить концы провода. Если используется кабель с монолитной ТКЖ, лудить или опрессовывать концы ненужно.
Далее подготовленные провода подключаются к соответствующим контактам, схема подключения для сети с заземлением и без такового представлена ниже.
Подключение розетки к сети без заземления (А) и с заземлением (В)Соответственно, электроточки с заземлением (В на рис. 12.)можно использовать в обоих вариантах.
Если подключается группа розеток, то они должны быть включены параллельно, при этом заземляющий провод должен подводиться от общей точки, так как это показано на рисунке ниже.
Подключение группы розетокЭто делается для того, чтобы в случае «отгорания земли» на первой розетке, другие электроточки в группе не остались без заземления.
Важно при подключении проследить, чтобы провода в зажиме были хорошо затянуты, в противном случае будет нарушен контакт, чем это грозит, было описано выше.
Что касается стандарта, нормирующего расположения в розетки нуля и фазы, то его не существует, но хорошим тоном считается, когда все подключения в квартире или доме выполнены однотипно.
Кратко о выдвижных розетках
В статье мы не уделили внимания данному типу электроточек. Эта концепция только недавно была представлена на рынке, но, тем не менее, она быстро завоевывает популярность.
Выдвижная розетка, встроенная в столешницуКонструктивно такие устройства значительно сложнее типовых изделий, соответственно их стоимость значительно выше. Не маловажное влияние на цену также оказывает фактор новизны. В ближайшее время на нашем сайте будет представлен обзор этих аппаратов, включая информацию, как установить розетку данного типа.
Можно ли подключить розетку к выключателю?
Да, в большинстве случаев можно подключить розетку к выключателю, создавая так называемую «комбинированную» электрическую схему. Это может быть полезно, например, если вы хотите управлять электроприбором, подключенным к розетке, с помощью выключателя. Например, это может быть полезно для подключения настольной лампы к выключателю, чтобы можно было удобно включать и выключать свет без необходимости подходить к розетке.
Для этого следует следовать определенным шагам:
-
Отключите электричество: Убедитесь, что электричество отключено в области, где вы собираетесь проводить работы.
-
Подготовьте провода: Убедитесь, что у вас есть доступ к проводам, которые идут к выключателю и розетке. Это могут быть провода, идущие от электрической панели к выключателю, и затем от выключателя к розетке.
-
Проведите провода: Подключите провода от выключателя к розетке. Обычно это включает проведение проводов через коробки с подключениями.
-
Подключите провода: Подключите провода к соответствующим контактам на выключателе и розетке. Обычно это включает подключение провода «фазы» (обычно черного или красного цвета), провода «нуля» (обычно синего цвета) и провода «земли» (обычно зеленого или желтого/зеленого цвета).
-
Закройте коробки с подключениями: После подключения проводов закройте коробки с подключениями крышками или панелями.
-
Проверьте подключение: Перед включением электричества тщательно проверьте ваше подключение, чтобы убедиться, что все провода подключены правильно и безопасно.
-
Включите электричество и проверьте работу: После проверки подключения и убедившись в его правильности, можно включить электричество и проверить, что выключатель действительно управляет розеткой.
Однако важно понимать, что выполнение электромонтажных работ требует знаний и навыков, чтобы обеспечить безопасность и правильное функционирование электрической системы. Если вы не уверены в своих способностях или опыте, рекомендуется обратиться к лицензированному электрику для выполнения подобных работ.
