Сборка душевой кабины с низким поддоном — разнообразие моделей и этапы монтажа

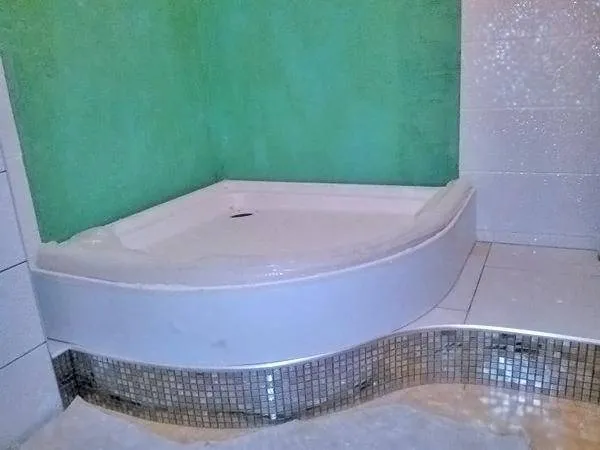

Монтаж поддона

Прежде чем приступить к установке нижней части, необходимо осуществить отведение и слив использованной воды. Идеальным вариантом будет размещение системы канализации рядом с местом, где расположено отверстие для слива.

Работа должна проводится в таком порядке:

• с поддона снять облицовку и перевернуть его вверх дном;
• ножки или металлические шпильки закрепить в специально проделанных для них места;
• поверх них накрутить гайки с шайбами;
• закрепить центральную ножку;
• для поддона из акрила изготавливается каркас, крепится на нем поддон саморезами и затягиваются крепления;
• для других конструкций требуется создать надежную фиксацию – бетонную подушку;
• поддон без ножек устанавливается на стяжку из цемента, облицованную кафельной плиткой;
• следить, чтобы во время монтажа не происходило перекосов, проверять ровность уровнем.

Предварительный этап

Сборка кабины начинается с проверки всех комплектующих. Нужно полностью проверить целостность всех элементов, особенно стекол. Они изготавливаются по специальной технологии, являются противоударными и закаленными, поэтому при повреждении разбиваются на множество элементов без острых граней.

Достаточно просто потрясти упаковку, чтобы по звуку определить целостность стекла. На остальных частях душевой кабинки недопустимы дефекты, геометрические погрешности, либо повреждения.

К элементам кабинки относятся:

• поддон (имеет различные формы, чаще всего поставляется с усиленным каркасом);
• двери (чаще всего имеют ролики для перемещения и элементы крепления);
• стекло для дверей (обычно прозрачное, реже матовое);
• стенки, боковые панели (осуществляется подача воды и другие функции);
• крыша душевой кабинки (зависит от производителя и типа, может отсутствовать);

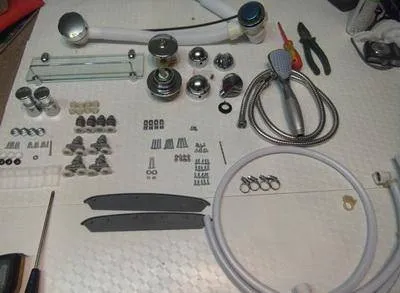

• заводские крепления и элементы для монтажа.

Сборка китайской душевой кабины, как и любой другой, начинается лишь после тщательной проверки и создания рабочего места. Если размеры ванной недостаточно большие, лучше осуществлять сборку в другом месте в несколько этапов, перенося готовые части.

Для качественного монтажа необходимо иметь под рукой инструменты и дополнительные материалы из списка ниже.

Необходимые инструменты:

• разводной ключ (либо газовый);
• плоская и крестообразная отвертка;
• сверла по металлу малого диаметра (3-6 мм);
• уровень (для выравнивания устанавливаемых частей);
• шуруповерт, либо в качестве замены дрель;
• пистолет для выдавливания силикона;
• острый нож.

Дополнительные материалы, которые могут понадобиться:

• герметик (силикон) прозрачный, антибактериальный;
• лента для гидроизоляции;
• шланги ля подвода горячей и холодной воды;
• переход на канализацию 32/50;
• краска, перчатки, кисточка для исправления дефектов.

Необходимо проверить место под устанавливаемую душевую кабинку. Оно должно быть ровным, иметь гидроизоляцию, желательно также наличие вентиляции для отвода пара, если у кабины нет крыши.

Сборка душевой кабины своими руками

Очень важно правильно выбрать место, где будет выполняться сбор душевой кабины. Дело в том, что для установки модели большого размера требуется много места

Поэтому рекомендуется собирать отдельные узлы в другом, более удобном помещении.

Инструменты для решения вопроса, как собрать прямоугольную душевую кабину, следует расположить в определенном порядке, чтобы до каждого из них можно было дотянуться без труда. Лучше всего для сборки конструкции пригласить помощника, так как некоторые работы затруднительно выполнить в одиночку. Например, при состыковке некоторых деталей требуется особая точность.

Пол в месте расположения кабинки должен быть ровным, прилегающие стены также рекомендуется проверить на предмет наличия отклонений от вертикали. Начинать решение вопроса, как собрать душевую кабину самостоятельно, рекомендуется с монтажа сливной системы. Если выбор сделан в пользу акрилового поддона для кабинки, то места стыков промазывают прозрачным герметиком (прочитайте: “Как установить душевую кабину – последовательность установки, правила монтажа”).

Далее на полу размещают каркас из стального профиля. В качестве подпорок для этой конструкции можно использовать обычный строительный кирпич или залить бетонные подпорки.

На следующем этапе пошаговой сборки душевой кабины выполняют монтаж шпилек для ножек поддона. В специальные отверстия каркаса вставляют шпильки и очень плотно закручивают их в пазах поддона кабинки. Следует помнить, что от расположения шпилек зависит надежность собираемой конструкции. Поэтому необходимо, чтобы вес душевой кабинки распределялся по всей площади стального каркаса.

На короткой части каркаса имеется специальная гайка, которая прочно приварена к стальным элементам. В нее вставляют центральную ножку, вкручивают ее, ставят гайку, контршайбу и еще одну гайку. Все крепежные элементы достаточно прочно закручивают.

После монтажа центральной ножки, выполняют аналогичные действия с остальными. Затем поддон с каркасом перемещают на место основного расположения и устанавливают, проверяя ровность с помощью строительного уровня. Точность установки особенно значима для неглубоких поддонов, в этом случае требуется строгое соответствие инструкции по монтажу с соблюдением определенных углов наклона. Поддоны в виде ванны, строгой точности не требуют, поэтому достаточно ровно выставить конструкцию по горизонтали.

Далее, согласно последовательности сборки душевой кабины, проверяют работоспособность и герметичность сифона, важно проверить отсутствие протеканий. Проверку выполняют по определенной схеме: закрывают отверстие для слива грязной воды и наполовину заполняют поддон водой

Примерно через 30 минут приступают к осмотру конструкции, стараясь выявить места протечек и микротрещины. При отсутствии дефектов окончательно затягивают гайки и фиксируют их положение. Используя гибкий шланг, подключают поддон к системе слива. Стоит заметить, что часто делают и самодельные поддоны. Почитайте, как сделать душевой поддон, если вам это интересно.

После этого можно начинать сборку каркаса душевой кабины, монтировать стенки, шторки и остальное оборудование. В большинстве случаев элементы каркаса выполнены из алюминия, что предотвращает образование очагов коррозии от постоянного контакта с водой. Каждая сторона каркаса собирается отдельно, в соответствии с рекомендациями производителя.

Места соединения элементов каркаса нужно обработать с внешней стороны акриловым составом для уплотнения. С внутренней стороны эти участки обрабатывают прозрачным санитарным герметиком. Для сборки квадратной душевой кабины недорого типа, в качестве крепежных элементов используются саморезы по металлу. Чтобы обеспечить прочность и долговечность соединений, рекомендуется вместо них взять болты, гайки и шайбы соответствующего размера.

Закручивая крепежные элементы, не стоит сильно затягивать резьбу. Окончательную фиксацию крепежа выполняют только после полной проверки работоспособности душевой кабинки. После окончательного монтажа герметизируют швы, места стыков, и начинают сборку каркасных профилей.

Монтаж стенок и крыши

Осуществляя установку душевой кабины самостоятельно по инструкции, вам предстоит закрепить оградительные элементы. Для этого лучше найти помощника, который подаст нужную панель и придержит ее, когда вы будете закручивать болты из комплекта.

Установка стенок

Обязательно оторвите защитную пленку с верхней части поддона, но не убирайте ее полностью, чтобы случайно не повредить остальную поверхность. Далее действуйте так:

1. Немного отодвиньте поддон от стены – достаточно 2-4 см.
2. Используя технологические отверстия в поддоне, прикрепите к ним уголки и зафиксируйте саморезами или болтами. Не переусердствуйте, чтобы акрил или пластик не лопнули.
3. Промажьте нижний торец перегородки силиконом и установите ее на место, прикрутив к крепежным уголкам. Излишки силикона, которые могут выдавиться из щели, удалите, пока не засохли.
4. Придвиньте поддон вместе с перегородкой к стене и примерьте центральную часть.
5. Обработайте герметиком торец, которым она будет стыковаться с боковой стенкой.
6. Соедините две панели, используя болты для их скрепления и монтажные уголки.

Также встречаются душевые кабины с перегородками каркасного типа. В этом случае каркас собирают отдельно, прикрепляют его к поддону, промазав стык силиконом, и при необходимости прикручивают распорниками к стенам (зависит от конструкции). Когда каркас надежно закреплен, в него вставляют стекла или глухие панели, зажимая их фиксаторами.

Монтаж стенок душевой кабины своими руками с нуля достаточно прост, если делать все по инструкции производителя. Конструктивно все кабинки разные, поэтому единой инструкции не существует.

Установка крыши

Не каждая душевая кабинка имеет верхнюю часть, но если таковая имеется, устанавливают ее так:

1. Вынимаются вентиляционные решетки.
2. Удаляется защитная пленка.
3. Герметизируется стык примыкания лейки к потолку (зависит от конструкции).
4. Крышку устанавливают на место, но пока без силикона.

Силиконить стыки между стенками и крышей душевой кабины рекомендуется после установки дверей и проверки их плавного открывания. Также к крыше нужно подвести и присоединить шланги, по которым будет поступать вода к лейке.

Монтаж стенок

Подключение душевой кабины.

Дальнейшая пошаговая инструкция связывается с определением на свое место стенок душа

Чтобы найти у стекол верх и низ, важно обратить внимание на наличие в них отверстий. Большое количество будет свидетельствовать о верхней части конструкции

Зафиксировать стекла душевых кабин довольно просто, для этого они оборудуются кромкой

Как только стекло будет вставлено, его следует немного приподнять и герметиком смазать направляющие рейки. Затем оно закрепляется винтом

Зафиксировать стекла душевых кабин довольно просто, для этого они оборудуются кромкой. Как только стекло будет вставлено, его следует немного приподнять и герметиком смазать направляющие рейки. Затем оно закрепляется винтом.

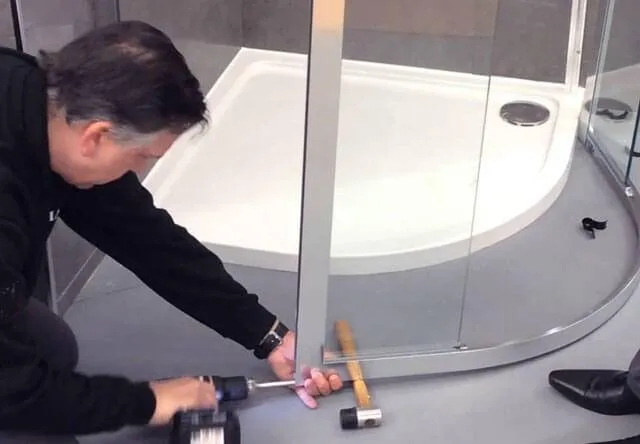

Последующие правила монтажа сводятся к таким мероприятиям:

Укрепление арок и стоек шурупами. Уплотняющий элемент надевается на стекла

Поддон душевой кабины смазывается силиконом вдоль направляющих, здесь важно обратить внимание на то, чтобы в процессе замазывания не перекрывалось стоковое отверстие. Затем герметиком обрабатываются места соединения поддона и панелей. После этого аналогичным составом промазываются боковые стыки

После этого аналогичным составом промазываются боковые стыки.

Последующая инструкция по сборке связывается с закреплением панелей. Чтобы эти мероприятия прошли наиболее успешно, берутся шурупы, помогающие прикручивать эти элементы к поддону. Аналогично производится фиксация боковых панелей. В результате такого монтажа точки соединения кабины и задних планок промазываются герметиком. Подобным способом проводится монтаж другой стенки душевой кабины.

Предоставляемая инструкция сборки душевой предполагает, что начальным этапом должен стать монтаж роликов, следом происходит фиксация имеющихся уплотнителей по кромке двери, а затем можно устанавливать дверки и регулировать ролики. Таким способом соединяются створки. По окончании работ проводится монтаж винтовых заглушек, оборудованных для роликов.

Затем они закрепляются винтами и шурупами. Эта инструкция по сборке помогает провести правильный процесс создания кабины. После ее установки можно осуществить подключение к коммуникациям.

Как только основные моменты сборки будут завершены, можно осуществлять проверку ее работоспособности

Процесс сборки душевых кабин становится делом, связанным с большой серьезностью и ответственностью, инструкция по сборке позволяет проводить такие работы по всем правилам. При соблюдении основных моментов никаких трудностей возникнуть не должно, работа вполне может проводиться самостоятельно.

Потолочная панель и фурнитура

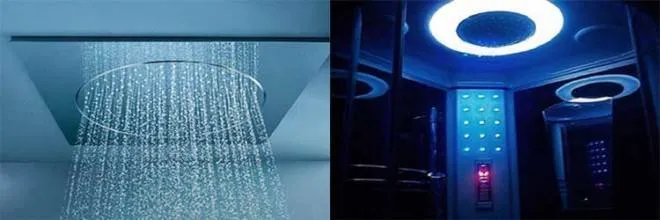

Потолочная панель (или попросту крыша) душевой кабины может содержать в себе несколько опциональных элементов:

• душевая лейка;
• вентилятор;
• подсветка;
• динамик.

Эта панель собирается заранее, а потом в готовом виде закрепляется на специальной опоре, сформированной при помощи боковых панелей и каркаса двери. Для более надежного соединения стыков можно воспользоваться специальными смазывающими и герметизирующими материалами. Обработка ими поможет предотвратить специфическое гудение душевой кабинки при включении тех или иных опций.

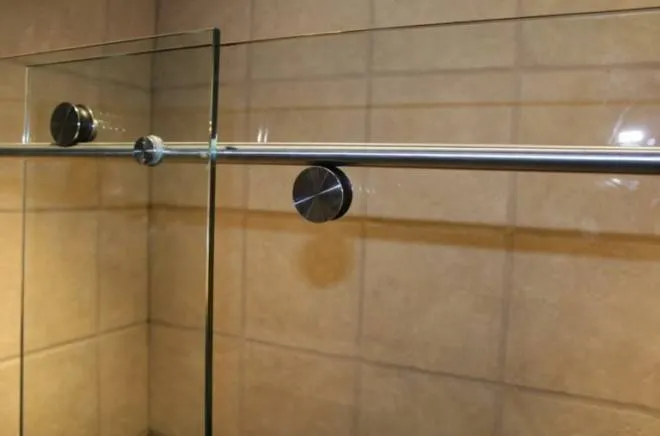

Дверная фурнитура устанавливается, как правило, в последнюю очередь. Чтобы эта операция прошла успешно, нужно выполнить ряд действий.

В нижней и верхней частях дверного проема устанавливают идущие в комплекте и вывернутые по максимуму ролики. Осуществляется отделка периметра двери уплотняющим материалом. После этого дверь (обычно она делается из закаленного стекла или стеклопластика) может быть установлена на свое место в общей конструкции.

Теперь необходимо определить оптимальное положение двери путем регулирования верхних роликовых механизмов. Винты, с помощью которых здесь закрепляются ролики, покрываются особыми декоративными заглушками. Наконец, устанавливается остальная мелкая фурнитура: ручки, зеркальце и так далее.

На этом сам монтаж завершается. Но для того чтобы полностью быть уверенным в своей новой душевой кабине, стоит провести финальную проверку всех компонентов. Соединения должны быть герметичными, а поддон в процессе эксплуатации не должен скрипеть (если же скрип издается, ножки под поддоном еще раз подвергаются регулировке). Только после этого кабинкой можно пользоваться.

Сборка потолка

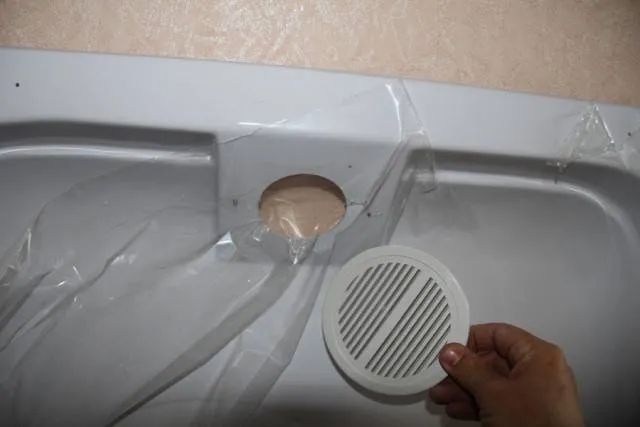

Собираем потолок душевой кабинки. Чтобы снять плёнку, открутите вентиляционные решётки и динамик.

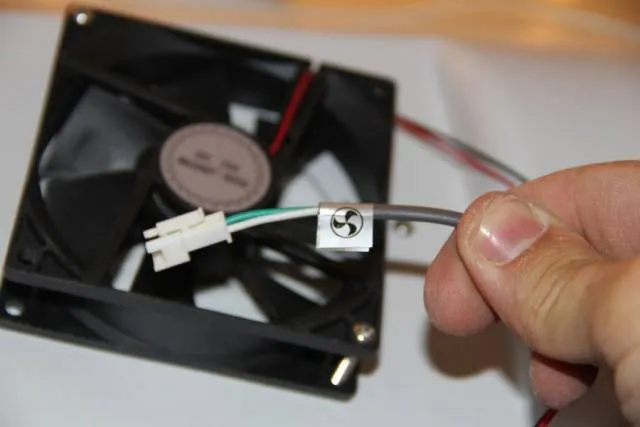

Чтобы вентилятор работал на вытяжку, закрепите его обозначениями наружу.

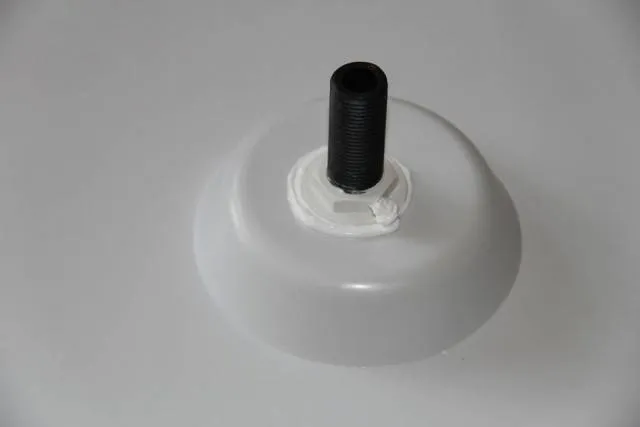

Потолочную лейку желательно обработать герметиком, чтобы не выкручивалась.

Устанавливаем потолок на место, пока без силикона. Он прикручивается снизу на 4 самореза из нержавеющей стали 16 мм.

Шланги подключаем к лейкам с помощью зажимных клипс.

Провода подключаются через наконечники по цвету и маркировке. Трансформатор находится на потолке.

Подключаем и проверяем воду и электричество. Не замочите верхний край поддона.

Ставим кабинку на место и проверяем устойчивость и уровень.

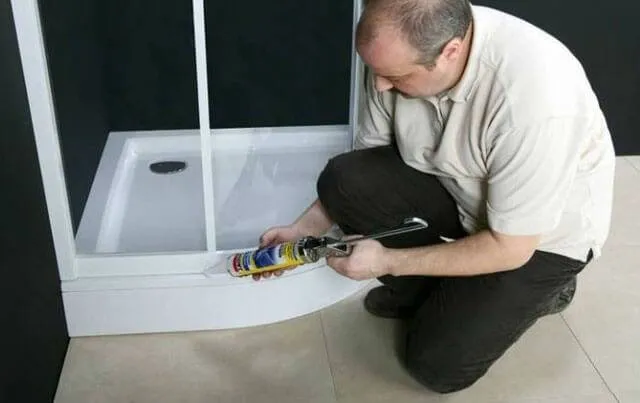

С внутренней стороны обрабатываем силиконом нижний периметр и центральную стойку.

Рекомендации, как выбрать устройство.

Для выбора габаритов кабинки, подготавливают картонный трафарет с необходимыми параметрами. По нему определят месторасположение кабинки и нужную модель.

Поддоны изготавливают из пластикового материла, либо изделия усиливают стеклотканью. Если выбрать поддоны из дешевого материала, они будут прогибаться под весом человека. Крепежи для установки поддона должны быть надежными.

Кабинки способны выдержать давление жидкости не более пяти атмосфер. При более высоком показателе давления в сети устанавливают редукторы. При низком давлении в водопроводе также надо подбирать соответствующую модель.

Выбор бокса

Перед тем как идти в магазин и приступать к покупке, необходимо произвести замеры от пола до потолка в ванной комнате. При выборе модели нужно прибавить к фактической высоте кабинки 40—45 см.

Следует учесть рост людей, которые будут пользоваться душем.

Подготовка к установке поддона своими руками

• Перед установкой конструкции ещё раз нужно проверить её на наличие брака. Если заметны повреждения уже в ходе сборки, придётся снова всё разбирать и возвращать покупку в магазин.
• Провести замеры ванной комнаты и убедиться, что новая кабинка впишется в габариты помещения.
• Внимательно изучить инструкцию по сборке, изучить материал в интернете, посмотреть обучающее видео. Если есть сомнения в успешной самостоятельной сборке, понадобится помощь мастеров.

Важно! Заранее нужно подготовить ванную комнату: убрать полотенца, полки и технику

Инструменты и материалы

Для сборки понадобятся следующие инструменты: шуруповёрт, отвёртки, уровень, ключи, нож, герметик, гайки, болты, сифон, шурупы.

Работу лучше производить в перчатках, чтобы обезопасить процесс работ и случайно не пораниться.

А также на этом этапе можно изучить инструкцию, которая идёт в комплекте с душевой кабинкой.

Выбор слива, гидрозатвора и канализационного насоса

Любое, даже самое качественное изделие, со временем подвергается износу. Необходимо выбирать надёжные детали, чтобы в скором времени не понадобился ремонт.

Рекомендуется ответственно подойти к выбору деталей:

• Слив. Перед покупкой произвести замеры расстояния между полом и выходным отверстием поддона. Ширина сливного отверстия поддона должна совпадать с шириной горловины сифона. Канализационное отверстие должно находиться ниже нижнего уровня исходящего патрубка сифона.
• Гидрозатвор. От его правильного выбора зависит, будет ли неприятный запах канализации попадать в ванную комнату. В современный слив обычно уже установлен гидрозатвор.
• Насос. Чтобы в поддоне не скапливалась лишняя вода, он принудительно откачивает воду в канализацию. Оптимальным вариантом является насос без режущего механизма. К такому аппарату можно также подключить всю технику в доме или квартире, которая требует выведения воды в канализацию: унитаз, биде, раковину, стиральную машину.

Подготовка к монтажу

Основным этапом в процессе установки душевой кабины является монтаж поддона. В большинстве случаев он осуществляется на выровненную бетонную подушку или на бетонированный пол, на который заранее укладывают плитку.

Сборка может производиться на опоре из пластика или кирпича. Часто такой вариант выбирают при установке душевой кабины в деревянном доме. Вертикальная конструкция поднимается на несколько сантиметров над полом, что может усложнить заход внутрь кабинки.

Фото 1

Перед непосредственной установкой поддона важно подготовить для него основание, это может быть как купленный в магазине специальный каркас, так и самостоятельно изготовленная подушка из бетона или кирпича

Можно производить установку поддона на металлический каркас, купив его в магазине либо сделав своими руками. Простым вариантом является монтаж поддона прямо на пол. Но в этом случае необходимо сделать отверстие внизу для слива воды.

При установке душевой кабины в деревянном доме в первую очередь необходимо выровнять пол и провести гидроизоляцию, чтобы надёжно защитить дерево от влаги.

Этапы сборки

Душевой уголок доставляется из торговой точки в разобранном и упакованном состоянии. Множество пакетов с деталями поначалу вводит в смятение своим разнообразием.

Все составляющие рассортированы, сгруппированы и разложены в упаковках так, чтобы подсказать, как правильно собрать душевую кабину, чтобы последовательно выполнить все шаги по сборке комплекта.

Некоторые модели боксов разработаны таким образом, чтобы обеспечить возможность самостоятельно собрать изнутри. Это удобно в случае, когда установка душевого уголка происходит в стесненных условиях малометражного помещения.

Установка уголка предусматривает соблюдение определенной последовательности. Сборка душевой кабины своими руками выполняется в одиночку в течение нескольких часов. Это предоставляет пользователю некоторые преимущества в случае необходимости проведения мелкого ремонта.

Хозяин современного девайса, самостоятельно выполнивший монтаж, не растеряется перед вопросом: как разобрать душевую кабину. Он в любой момент может частично разобрать, провести мелкую починку, и снова собрать конструкцию, не прибегая к платным услугам по ремонту кабин.

Извлечение и сортировка составляющих душевой

Кабина доставляются к месту назначения в нескольких свертках. Раздельно упакованы:

1.  Задние стенки;
2. Стекла, двери и вертикальные профили;
3. Центральная панель;
4. Поддон, крыша, горизонтальные профили и комплектующие.

Маркировка на коробках позволяет, не заглядывая внутрь, определить, какие комплектующие в них находятся.

Сборка душевой кабины своими руками начинается с поочередного вскрытия упаковок с нужными деталями. Изготовители рекомендуют после покупки бокса распаковать его и проверить комплектацию.

Подготовка поддона

В комплект уголка с высоким поддоном входят несущие конструкции, экран, и фурнитура для крепления. В некоторых моделях он продается уже закрепленным на опорный каркас. В таком случае достаточно смонтировать сифон и регулируемые пятки.

Во избежание повреждения поверхностного слоя защитную пленку следует удалять не ранее окончания всех работ, связанных с монтажом душевой. Установка бокса с низким поддоном выполняется на подмостки.

Далее монтируют слив. В сифон помещают в прижимные гайки и соединяют с поддоном. Проверяют наличие зазора между сифоном и полом, необходимого для обслуживания кабины. Слив подключают к системе канализации.

Сборка каркаса

На поддоне размещают горизонтальные рейки. Смещают их к заднему борту и закрепляют саморезами. На них монтируют вертикальные уголки и верхние рейки.

Крепят направляющие открывания дверей. Образовавшаяся конструкция составляет каркас, на который выполняется установка задних и центральной панелей. Соблюдая определенный порядок, кабину вполне можно собрать самому.

Если монтаж каркаса выполняется в 4 руки, предпочтительно порядок сборки можно изменить. Ознакомившись с инструкций, где подробно рассказано, как собрать душевую кабину, монтируют пространственную конструкцию из уголка и профилей, затем скрепляют с поддоном.

Монтаж центральной панели и задних стенок

Центральная панель требует наибольшего внимания. Перед ее установкой монтируют все навешиваемые детали. На ней закрепляют смеситель, шланговые подводки, панели управления. В собранном виде панель помещают в каркас, предварительно соединенный с поддоном, и привинчивают саморезами.

На задних стенках монтируют полочки. Посредством специальных скоб крепят задние панели. В зависимости от конструкции, для это используют силиконовый герметик или, находящиеся в комплекте, специальные профилированные прокладки.

Подготовка купола

Прикрепляют к куполу тропический душ, подсветку. Динамик с декоративными накладками и вентилятор. Купол устанавливают на кабину и скрепляют его с задними стенками.

Согласно обозначениям подключают подсветку, динамик, вентилятор и блок питания. Концы проводов снабжены замковыми соединителями, исключающими ошибки в монтаже.

Завершение сборки

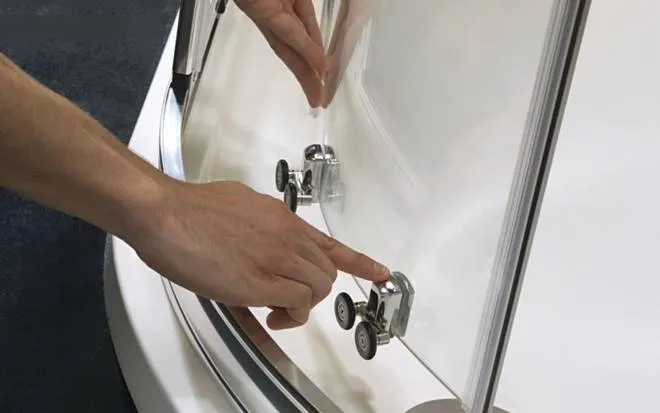

Перед навешиванием дверей их следует подготовить. На полотна крепят ролики по два сверху и снизу. Для их монтажа на дверцах существуют соответствующие отверстия.

К направляющим дверей крепят ограничители хода. Дверь заносят внутрь кабины, верхние ролики заводят в верхний профиль. Нижние ролики помещают в направляющую рейку, закрепляют с помощью подпружиненного фиксатора.

Торцевые части дверей обеспечены магнитными лентами с брызгозащитными молдингами. Навешиванием дверей заканчивается сборка душевой кабины. Прежде чем начать ею пользоваться следует убедиться в правильности сборки и надежности всех подсоединений.

Прокладка коммуникаций

Установка душевой кабинки предполагает достаточно серьезную реконструкцию всей ванной комнаты, так что браться за работу стоит в самом начале ремонта.

На первом этапе нам нужно подготовить все коммуникации:

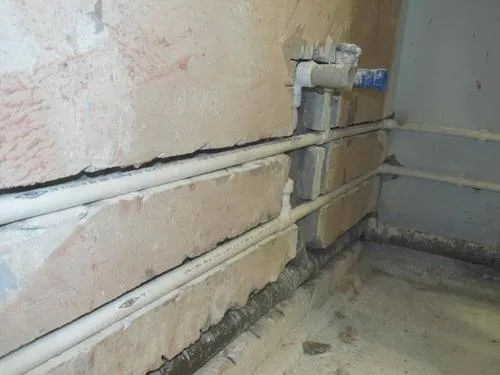

Прокладка труб в штробах

1. После снятия отделки со стен и пола берем перфоратор с насадкой-долотом и проделываем в стенах штробы для труб водоснабжения.
2. В штробы устанавливаем кронштейны, к которым крепим полиэтиленовые или металлопластиковые трубы, присоединенные к стоякам горячей и холодной воды.
3. После этого закрепляем выводы труб на стене и заделываем штробы строительным раствором.
4. Так же поступаем и с полом: проделываем канавку, в которую укладываем канализационную трубу, подключенную к стояку. Вывод располагаем на уровне пола таким образом, чтобы к нему можно было подключить сифон, расположенный под поддоном.
5. Если в ванной нет розетки, то делаем еще одну штробу, в которой укладываем кабель для подключения кабинки к электросети.

Как правило, установка душевой своими руками в квартире требует вмешательства и в вентиляционную систему. Кабинки открытого типа не являются герметичными, потому при их использовании в помещении возрастает уровень влажности. Естественной вытяжки для ее удаления явно не хватит, так что нам нужно прочистить воздуховод и разместить в нем вытяжной вентилятор.

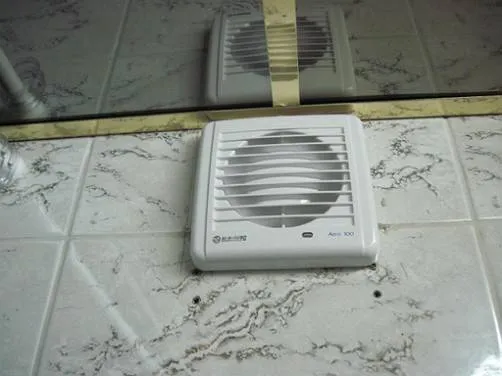

Вентилятор под потолком

Только после того, как все коммуникации будут проложены, можно приступать к отделке стен и пола.

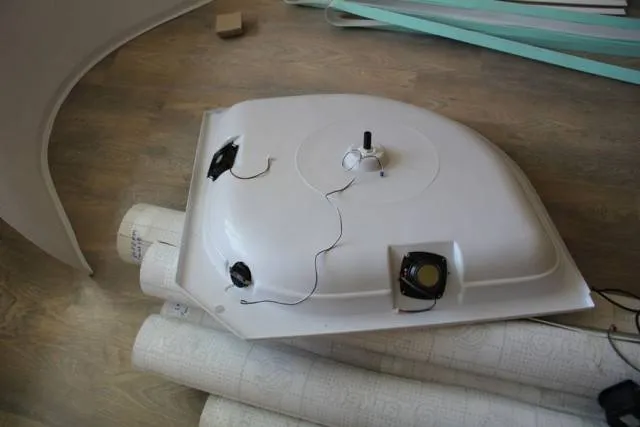

Как собрать потолок своими руками.

Устройство крыши может включать такие элементы:

1.динамик,

2.тропический дождь,

3.вентилятор,

4.подсветку.

Подготовив все детали, можно начинать собирать:

1.Чтобы подключить светильник, выводят через нужное отверстие провод, вставляют лампу, крепко скрепляя стальными распорками.

2.Динамики устанавливают, применяя отвертку и шурупы, на две декоративные решетки.

3.с помощью гаек прикрепляют душ. С внешней стороны крыши проверяют симметричность крепления. Для корректировки душа, гайку ослабляют, затем вновь подтягивают.

Готовую крышу соединяют с каркасом из собранных панелей, для герметичности применяют герметик.

Что лучше душевая с низким или высоким поддоном?

Выбор между душевой кабиной с низким или высоким поддоном зависит от конкретных условий и потребностей пользователя. В целом, душевые кабины с низким поддоном имеют более современный и эстетически привлекательный вид, а также лучше подходят для ванных комнат с ограниченным пространством, так как занимают меньше места. Они также могут быть более безопасными для использования, так как высокий поддон может создавать риск падения при входе или выходе из кабины.

С другой стороны, душевые кабины с высоким поддоном могут быть более комфортными для использования, так как позволяют создать более глубокий поддон для погружения в воду. Они также могут быть более подходящими для людей с ограниченной подвижностью, так как могут быть установлены на уровне пола и не требуют подъема ног при входе или выходе.

Итак, выбор между душевой кабиной с низким или высоким поддоном зависит от личных предпочтений и ситуации. При выборе душевой кабины необходимо учитывать размеры ванных комнаты, удобство использования и безопасность, а также стиль и дизайн интерьера ванных комнат.
