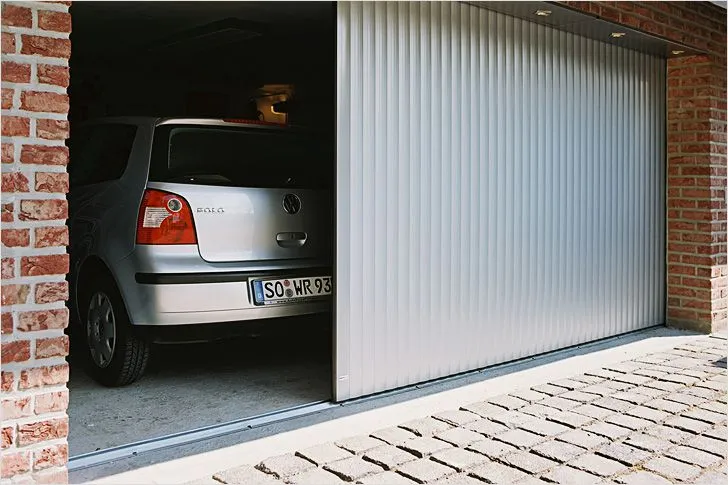

Сдвижные ворота для гаража — открывайте новые возможности

Гараж 04.04.2024

Сдвижные ворота для гаража сегодня находятся в особой популярности среди владельцев автомобилей и, в некоторых случаях, они являются единственным вариантом. Установка таких гаражных сдвижных ворот оправдана, если перед гаражом ограниченное пространство.

Стоит разобраться, как своими руками сделать прочные и надежные откатные ворота для гаража. Важно определить, где их устанавливать и какую выбрать технологию изготовления.

Виды откатных ворот

Гаражи имеют разное местоположение и конструкцию, поэтому в определенных случаях ворота приходится приспосабливать к особенностям постройки. Поэтому следует обратить внимание на тот вариант, который подходит для определенного гаража:

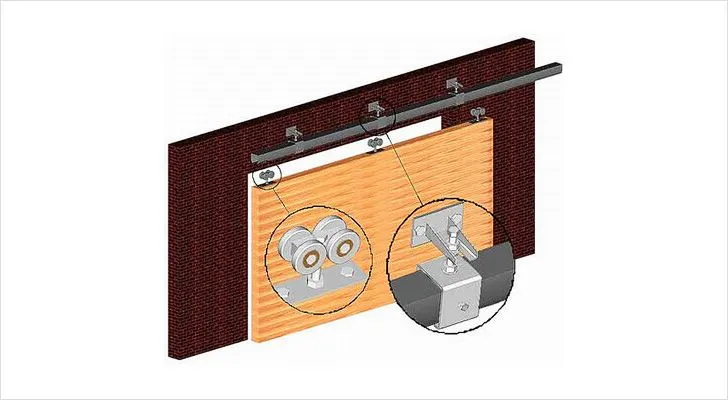

  • Подвесные. Такие конструкции часто устанавливают на въездах на территорию промышленных предприятий. Их механизм работает довольно просто – в верхней части установлено профиль, по которому перемещаются роликовые опоры. Рельсу делают прочной, чтобы она могла выдержать массу конструкции.
  • Рельсовые. Верхняя балка в таких изделиях не применяется. Высоту таких ворот выбирают в зависимости от предполагаемой нагрузки на фундамент. Обычно используют всего 3 ролика. Два их них располагаются на створке. Третий способствует фиксации верхней части, чтобы она не смещалась в сторону.
  • Консольные. Такие конструкции представляют большой интерес для владельцев гаражей, поскольку не имеют ограничений по габаритам транспорта. Для таких ворот устраивают отдельное основание. Сама створка не касается линии проема, она практически удерживается в воздухе.

Раму разных ворот собирают одинаково, однако роликовые опоры отличаются.

Устройство откатных ворот

Ворота откатного типа пользуются заслуженной популярностью – они долговечны, респектабельны, практичны. Поэтому многие владельцы гаражей выбирают именно этот вид въездных конструкций. Важно учитывать каждый этап работ, выполнять все процедуры качественно и правильно.

Внимание! Сперва следует предусмотреть создание надежного фундамента. Этот этап работ является одним из самых важных. Снизу к полотну приваривают направляющую балку. При этом следует сделать точные расчеты, чтобы при движении полотно не перекосило. Заранее выбирают направление, в котором будет откатываться створка.

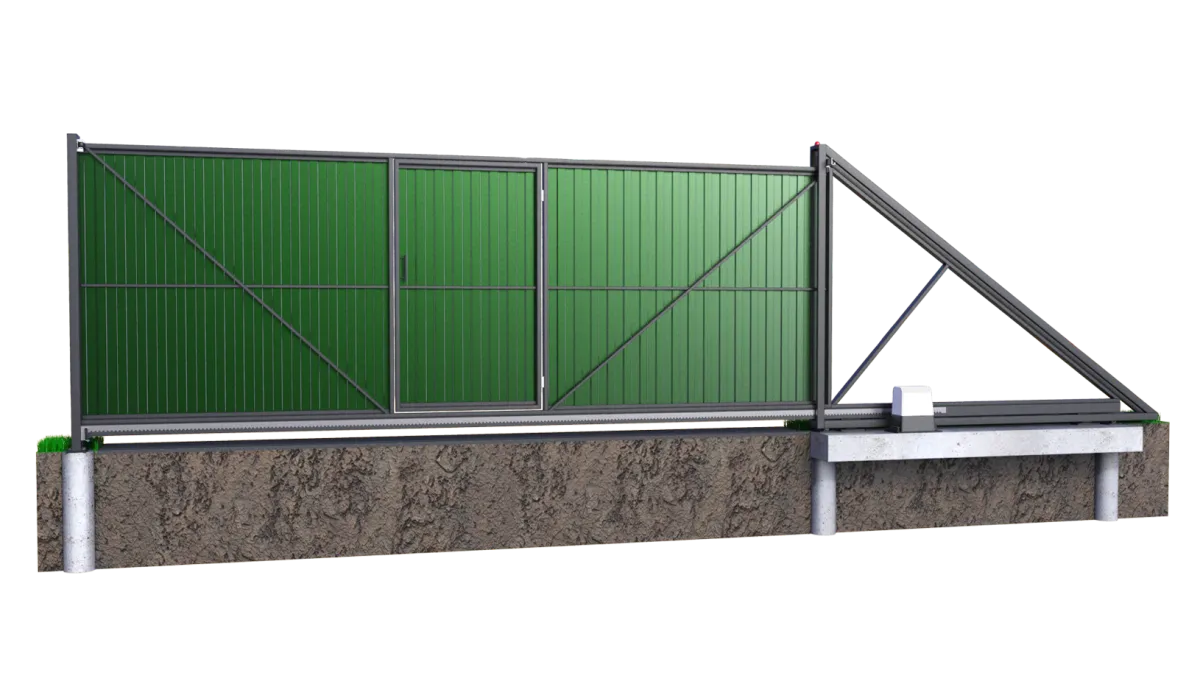

Откатные ворота консольного типа обладают несколькими отличительными особенностями. Каркас сваривают из профильной трубы. К нему приваривают несущую балку, внутри которой перемещаются ролики. Поскольку балка приварена к полотну, она передвигается при открытии конструкции.

Чтобы продлить срок исправной службы ворот, на створку снизу крепят разгрузочный ролик. Эта деталь входит в нижний улавливатель, принимая на себя часть нагрузки. Чтобы конструкция при открытии стопорилась, устанавливают ролик ограничителем. Боковые качения предотвращают установкой верхнего улавливателя.

Чтобы внутрь балки не попала грязь, ее концы закрывают заглушками. Изделие устанавливают на трех деталях:

  • опорный столб;
  • ответный столб;
  • фундамент, на который устанавливаются площадки с каретками.

Реализовать автопривод в откатной конструкции гораздо проще, чем в других системах. Его устанавливают между роликовых кареток. Чтобы привести полотно в движение, сбоку к нему крепят рейку с зубчиками. Электропривод оснащают блоком контроля.

Плюсы создания консольных гаражных ворот:

  • В таких моделях нет открывающихся створок, поэтому полезная площадь перед гаражом не уменьшается.
  • Нельзя повредить машину при случайном открытии.
  • Проем не ограничен по высоте.
  • Даже при обильных снегопадах полотно довольно легко открывается и закрывается.
  • Все элементы качения, которые обеспечивают работу конструкции, размещены внутри балки, поэтому на них не действуют неблагоприятные погодные факторы.
  • Открыть ворота может даже ребенок, ведь больших усилий не требуется.

Однако у откатных ворот есть и свои недостатки. К ним относится сложность сооружения и установки, необходимость освободить участок для открытия створки в полтора раза больший, чем ширина самого проема.

Правила закупки материалов

Выбирая материалы, учитывают массу полотна, его высоту и ширину. Правила выбора материалов:

  • Направляющая балка – главная составляющая откатной конструкции. От нее зависит долговечность и функциональность гаражных ворот. Для нее выбирают металл толщиной не менее 3,5 мм.
  • При расчете характеристик полотна можно воспользоваться специальными строительными программами. Это облегчит задачу по поиску комплектующих. Их можно найти, посещая сайты производителей и официальных дилеров.
  • Дерево является прихотливым материалом. Ему требуется периодическая обработка защитными составами. Основным аргументом в пользу выбора дерева является привлекательный внешний вид.
  • Листовой металл обладает большой массой, поэтому монтаж таких ворот сопряжен с некоторыми сложностями. Преимущество подобной обшивки – створка окажется очень прочной.

При ширине проема более пяти метров подбирать комплектующие следует из расчета более серьезных нагрузок, превышающих 600 кг.

Учитывая общий вес ворот и ширину проема, выбирают составляющие элементы конструкции. К одной из основных деталей, от которых зависит работоспособность системы, относится направляющая.

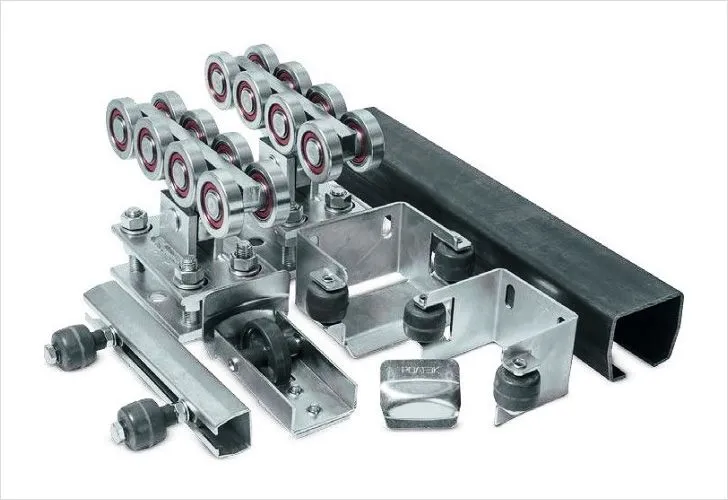

В стандартный комплект составляющих элементов для откатных гаражных ворот входят:

  • роликовые каретки;
  • накатной ролик;
  • заглушки, устанавливаемые на направляющую балку;
  • верхний и нижний улавливатели створки;
  • направляющий рельс – 5-7 м;
  • верхние ролики.

После подготовки материалов стоит разобраться с устройством откатных ворот.

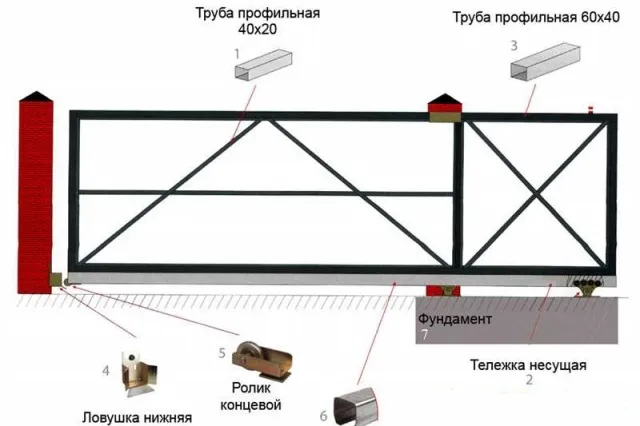

Схема устройства откатных ворот

В состав откатных гаражных ворот входит 8 частей. Эти элементы обеспечивают исправную работу конструкции:

  • поддерживающая шина;
  • направляющая балка;
  • роликовый блок;
  • нижний и верхний улавливатели;
  • подставка с возможностью регулировки;
  • заглушка.

На фундамент помещены роликовые опоры. К нижней части створки приваривают направляющую балку. Именно она будет перемещаться по роликам. Консольная часть представлена несущими роликовыми опорами. Ролики помещены внутрь балки. Основным плюсом установки таких конструкций является легкость ручного открывания. Конструкция надежна и практична при использовании в зимнее время.

Чертеж лучше составлять в соответствии с особенностями расположения и габаритов гаража. При сборке недопустимо расходиться с планом работ.

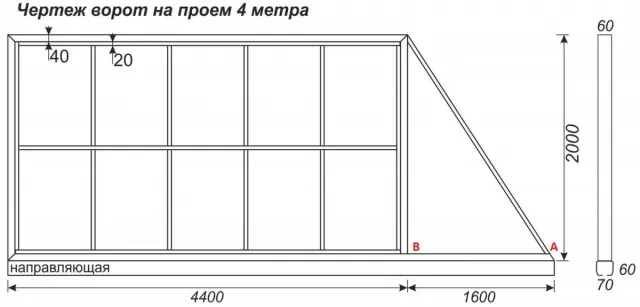

Шаблон откатных ворот

Многими производителями была выделена стандартная модель, которая отвечает всем техническим требованиям. Она состоит из металлической рамы (профильная труба 60х40 мм) и обрешетки. Для рамы необходимо выбирать металл толщиной от 2 мм, для обрешетки – от 1,5 мм.

Важно! Перед сооружением рамы для откатных ворот каждую трубу следует зачистить, удалить жир и нанести грунтовку. Сваривание элементов конструкции начинается только после этих процедур.

Затем к металлической раме приваривают направляющую балку.

Откатные гаражные ворота своими руками

Перед работой следует подготовить точный чертеж. Если знаний в этой области нет, стоит обратиться к специалисту. Для самостоятельного сооружения откатной конструкции понадобится учесть особенности монтажа таких изделий. Поскольку ворота будут отодвигаться в сторону, для них следует освободить соответствующее пространство.

Это расстояние рассчитывают исходя из ширины проема и величины консольной части, играющей роль противовеса. Эта часть конструкции не закрывает въезд. Консольный элемент равняется половине ширины проема.

Устройство фундамента

Установка откатных гаражных ворот требует устройства надежного основания. Для этого следует сделать разметку, выкопать котлован, изготовить и забетонировать закладной элемент. Затем, при необходимости оборудовать ворота системой автоматики, провести разводку кабелей. Перед этим необходимо установить створку и ответный столб, и только потом провести монтаж привода.

Для грамотного изготовления и установки гаражных ворот своими руками схему следует продумать до мелочей. Место под основание размечают в определенной последовательности. Разметку закладывают в месте, куда будет производиться откат ворот. Здесь следует отступить от стены на полметра. Такой будет ширина основания для ворот. Длину фундамента определяют согласно длине консольной части ворот – ½ от ширины проема.

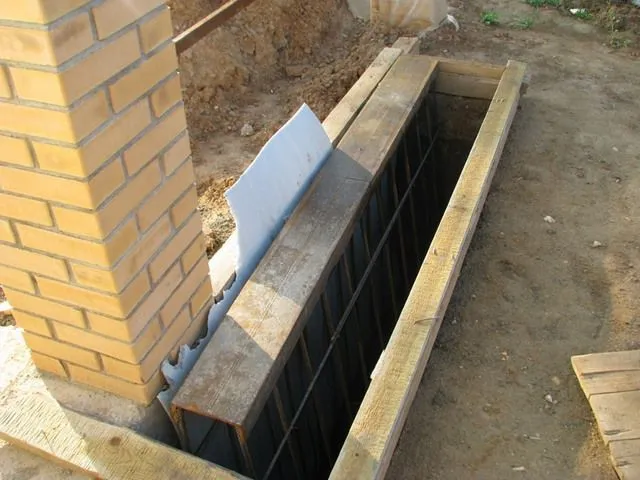

Фундамент необходим, чтобы воспринимать нагрузки от створки, находящейся в покое и движении. Для этого следует установить на основание швеллер №20 длиной 2 м. Под фундамент выкапывают котлован длиной 2 м. Яма должна примыкать к опорному столбу. Глубину фундамента определяют, исходя из уровня промерзания почвы.

Чтобы армировать фундамент и соединить с ним швеллер, необходимо сварить 3 квадратных каркаса со стороной 15 см из арматурных элементов №16 длиной 1,4 м. Поперечные связи создают из арматуры №10-12. Их приваривают на расстоянии 40 см друг от друга.

Готовые каркасы соединяют с поверхностью швеллера при помощи сварки. Осевые линии каркасов, расположенных по краям, следует располагать в 40 см от краев швеллера. Третий приваривают ровно посередине. Затем следует сделать песчаную подушку толщиной 10 см и хорошо ее утрамбовать. Затем швеллер помещают в яму.

Важно учитывать некоторые нюансы:

  • Швеллер монтируют впритык к несущему столбу. Он должен располагаться строго параллельно линии перемещения ворот. Этого можно добиться, если натянуть шнур.
  • Чтобы из готового бетона не утекало цементное молочко, необходимо выстелить стенки и дно ямы полиэтиленом.
  • Поверхность швеллера располагается на нулевой отметке. Каркасы следует зафиксировать надежно, поскольку во время подачи бетона на них будет воздействовать большая нагрузка.
  • Чтобы сверху бетон было легче ровнять со швеллером, следует уложить обрезные доски.
  • При желании использовать привод с автоматикой и устройствами безопасности, необходимо сразу заложить нужные провода. Схему прокладки определяют исходя из особенностей гаража. Кабели укладывают в гофротрубе.

После этого приступают к бетонированию. Для заливки основания откатных ворот следует использовать бетон марки не ниже М25-М300. Чтобы его приготовить, приобретают такие составляющие:

  • ведро цемента М400;
  • два ведра очищенного песка;
  • четыре ведра гравия;
  • вода – ее объем зависит от уровня влажности песка.

Если используются пластификаторы, воды потребуется меньше. При их добавлении подвижность смеси увеличивается.

Для устройства фундамента понадобится больше указанных компонентов. Главное – соблюдать пропорции. Лучше использовать бетономешалку. Если перемешивать раствор вручную, его качество будет низким.

Первые компоненты, которые следует засыпать в бетономешалку – это цемент и песок. После того, как они будут перемешаны, можно заливать воду и доводить раствор до однородного состояния. Затем в бетономешалку засыпают гравий. Впоследствии добавляют воду, пока бетон не приобретет подвижность. В процессе его заливки в котлован следует:

  • Подавать бетон постепенно, чтобы установленная конструкция не сдвинулась.
  • После заливки очередной порции раствора следует проткнуть его в разных точках арматурой – чтобы удалить воздушные пузыри.
  • После разравнивания верха бетонной массы следует протереть мокрой швеллер намоченной тряпкой. Она должна оставаться чистой для дальнейших действий.

Бетон полностью созревает в течение четырех недель. Однако спустя 7 дней он уже готов для установки ворот. Это время можно занять выполнением других действий.

Требования к полотну

Надежные откатные ворота для гаража можно соорудить самостоятельно, если следовать технологии. Чтобы конструкция не создавала проблем в процессе эксплуатации и реже требовала ремонта, следует оборудовать ее в соответствии с определенными требованиями. Для этого существует несколько правил:

  • Ворота должны быть максимально устойчивыми и жесткими, чтобы во время движения створка не деформировалась.
  • Следует учесть массу ворот, чтобы они не оказались слишком громоздкими.

    ​Внимание! Полотно должно сохранять форму, не прогибаясь под своим весом. Для этого создают жесткую раму.

  • Для створки следует приобрести качественные металлические элементы, не пораженные коррозией. В этом случае ворота прослужат намного дольше.
  • Ширину створки рассчитывают по такой формуле – П+200 мм. Здесь «П» представляет собой ширину проема. К этому значению дополнительно добавляют 200 мм, чтобы перекрыть проем с каждой стороны на 10 см.
  • Оптимальной шириной противовеса является 50% от ширины проема. Если сделать его меньше, механика может быстро выйти из строя в результате износа деталей.
  • Учитывая, что парусность створки для откатных ворот довольно большая, необходимо учесть ветровые нагрузки в процессе установки. Обшивку следует сделать прочной, чтобы она не прогибалась даже при сильном ветре. Однако лучше не увеличивать общую массу полотна, чтобы не увеличивать нагрузку на роликовые опоры.

От боковых зеркал автомобиля до боковых краев проема должно оставаться 40-50 см с каждой стороны.

Изготовление створки

Створка откатных ворот состоит из каркаса и заполнения. Для рамы подбирают профиль 60х40 мм. Толщина стенки труб должна быть больше 1,5 мм. Это относится не только к проемной части конструкции, но и к противовесу. Внутренние горизонтальные и вертикальные элементы можно изготовить из трубы сечением 40х20 мм. Их устанавливают, чтобы увеличить жесткость конструкции, а также для фиксации обшивки. Для гаража лучше выбрать профлист. Обшивку прикручивают к каркасу болтами.

Монтаж

Еще до монтажа конструкции обозначают линию, по которой будет двигаться створка. Для этого натягивают бечевку на высоте 20 см. Необходимо оставить пространство от ответного столба – 30 см. После этого каретку с роликами устанавливают на подставку регулируемого типа и замеряют касательную для передней кромки опоры. При этом следует отступить от закладного на 16 см.

Важно! Горизонтальность конструкций откатного типа выставляют только для их закрытого положения.

Для грамотной установки ворот следует подогнать чертеж под габариты конструкции. На всех этапах работы следует сверять результаты со значениями, указанными в чертеже.

Чтобы сборка конструкции не вызывала затруднений, следует придерживаться определенной последовательности работ. Сперва устанавливают ролики на банкетку (закладной), а потом – заправляют в них направляющую балку. Роликовые тележки приваривают к закладному элементу. Затем необходимо отрегулировать полотно по уровню и закрепить на нем верхние ролики.

После устанавливают на приемный столб нижний и верхний улавливатели. При оборудовании ворот системой автоматики следует подготовить створку для монтажа проводов и блока управления.

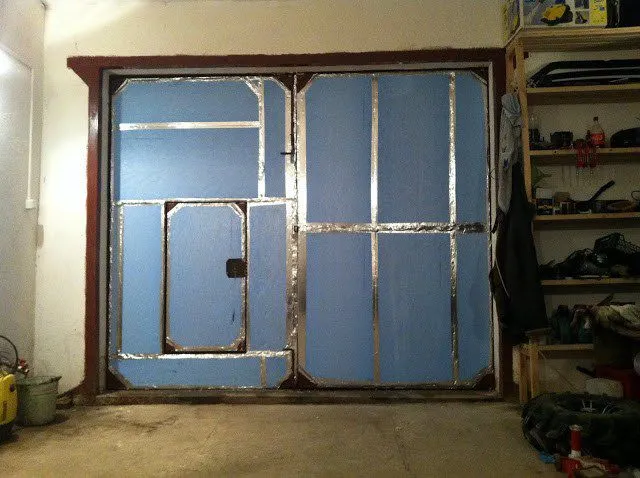

Утепление откатных гаражных ворот

Материал утепления выбирают еще на стадии закупки материалов. Многие автовладельцы обращают внимание на пенопласт, поскольку он обладает лучшим соотношением цена/качество.

Этапы работ:

  • Оценить состояние полотна. Необходимо внимательно рассмотреть конструкцию со стороны тыла. При наличии ржавых следов их следует устранить, а потом – обработать грунтовкой.
  • Создание обрешетки. Пока грунтовка будет сохнуть, можно нарезать рейки, которые будут служить в качестве обрешетки. Устанавливают их вертикально. Для сохранения свойств древесины, элементы следует обработать антисептиком.
  • Рейки крепят к раме саморезами или на клей. Затем раскраивают плиты пенопласта и укладывают их между рейками. Щели между блоками запенивают или заполняют герметиком.
  • Чтобы обеспечить защите теплоизолятора, следует зашить полотно изнутри при помощи декоративного материала. Для этого используют листы МДФ или вагонку. По периметру материал закрепляют на воротах металлическим уголком.

При утеплении откатных гаражных ворот для нижней кромки используют щеточный утеплитель. Он представляет собой планку, на которой закреплена нейлоновая щетка. Такая защита обладает достаточной плотностью, чтобы не пропускать холодный воздух снизу. Поскольку нейлоновые элементы отличаются высокой гибкостью, они быстро восстанавливают форму после деформации.

После завершения монтажа утеплителя вокруг конструкции остаются зазоры, которые необходимо заделать порогами. Такие элементы способны эффективно предотвратить потерю тепла. Обычно используют виниловые вставки.

Для дополнительного утепления используют несколько проверенных методов:

  • Монтаж в створке небольшой двери – эта мера позволит сохранить тепло при посещении гаража.
  • Занавешивание проема изнутри брезентом. Его нарезают полосами по 20 см.
  • Окрашивание ворот теплопоглощающими составами.

Такие меры позволят снизить теплопотери гаража и продлить срок службы автомобиля.

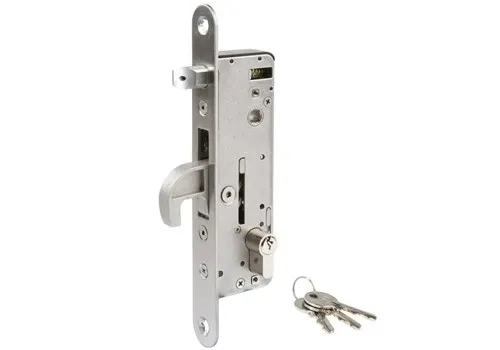

Защита от взлома

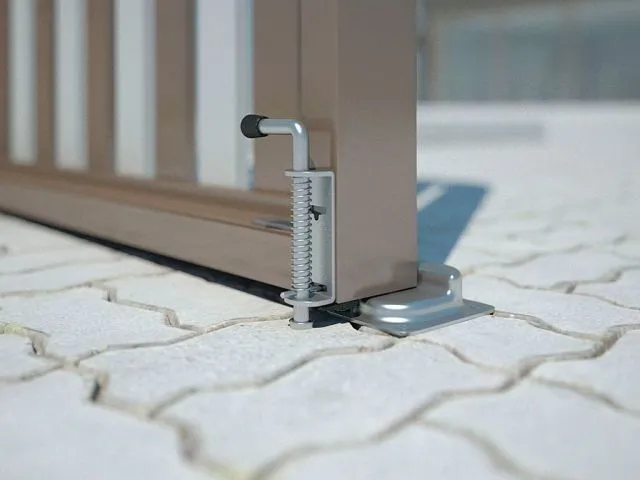

Для защиты сдвижных гаражных ворот подходят вертикальные запоры, утапливаемые в специальные пазы. Простым решением является изготовление шпингалетного засова сдвижного типа.

Для создания такого механизма понадобится отрезок трубы, в котором прорезаны отверстия. В трубу помещают арматуру. У такого запора есть несколько недостатков. К примеру, полотно будет сложно притянуть к раме. Чтобы сделать прилегание более плотным, следует проделывать все операции вручную, что требует больших усилий.

Лучше выбрать засовы винтового типа. Они хорошо притягивают полотно, а в случае двойной резьбы выполняют функцию запорного устройства. При создании защитных элементов ворот следуют единственному правилу – механизм не должен мешать функционированию конструкции.

Выводы

При создании откатных гаражных ворот следует позаботиться о нескольких нюансах – расчет полотна, отделка проема, заливка фундамента подготовка комплектующих и защита ворот. При детальном разборе таких особенностей работы можно соорудить надежную конструкцию.

Какие лучше поставить ворота на гараж?


Выбор ворот для гаража зависит от нескольких факторов, таких как размер гаража, тип и форма входа, пространство перед гаражом, бюджет, а также эстетические предпочтения.

Вот некоторые из наиболее распространенных типов ворот для гаража:

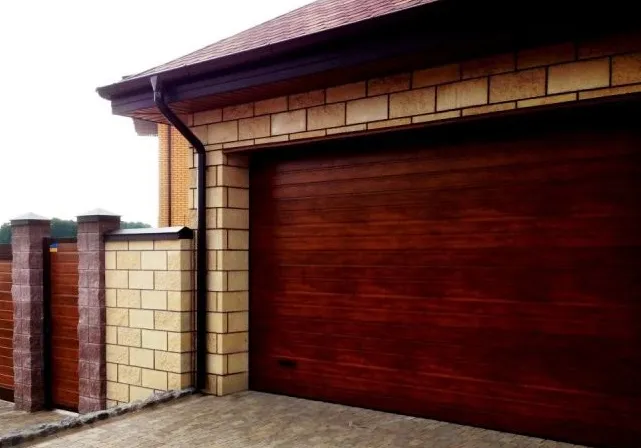

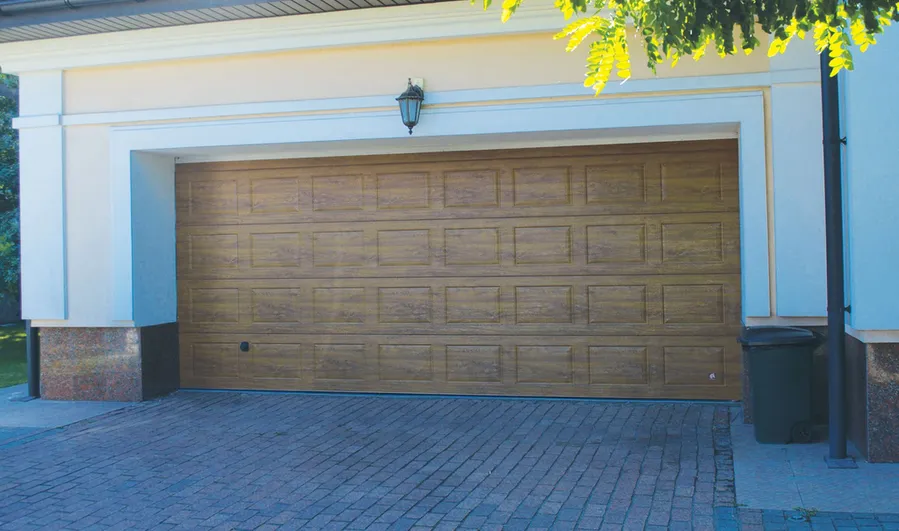

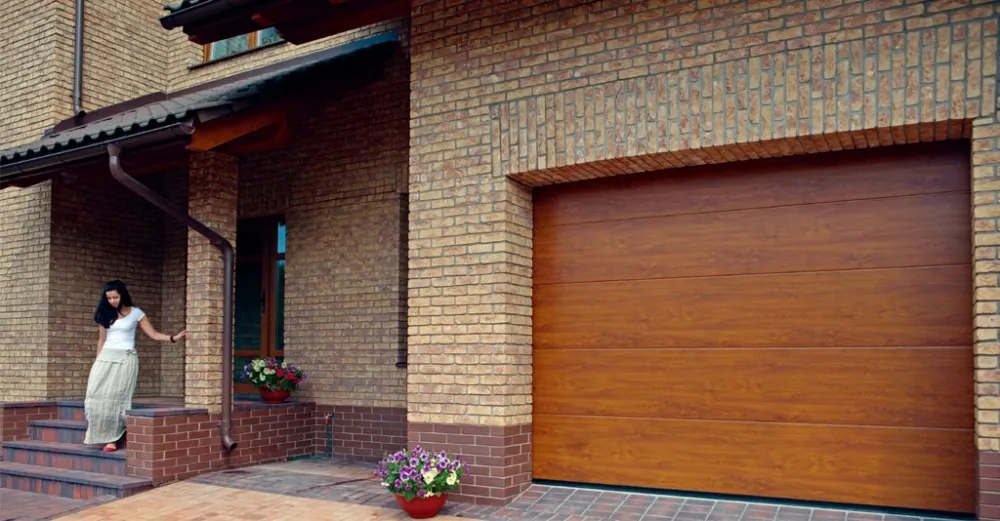

  1. Секционные ворота: они состоят из нескольких горизонтальных секций, которые поднимаются вверх и смещаются вдоль потолка гаража. Они подходят для гаражей с небольшими или ограниченными пространствами перед ними.

  2. Рулонные ворота: они скручиваются вверх и хранятся в коробке над входом гаража. Они идеально подходят для гаражей с небольшим пространством перед ними и могут быть автоматизированы.

  3. Крыльчатые ворота: они имеют две створки, которые открываются наружу. Они подходят для гаражей с достаточным пространством перед ними.

  4. Распашные ворота: они открываются как двери и включают две створки, которые открываются наружу. Они могут быть автоматизированы и подходят для гаражей с достаточным пространством перед ними.

  5. Сдвижные ворота: они состоят из нескольких секций, которые смещаются вдоль стены, параллельно потолку гаража. Они подходят для гаражей с ограниченным пространством перед ними.

Кроме того, стоит учитывать материал, из которого изготовлены ворота. Обычно ворота могут быть изготовлены из стали, алюминия, дерева или композитных материалов. Каждый материал имеет свои преимущества и недостатки, такие как прочность, долговечность, эстетический вид и т.д.

Наконец, если вы планируете автоматизировать свои ворота, убедитесь, что выбранный тип ворот подходит для установки автоматической системы и обратитесь к профессионалам для установки такой системы.
