Секреты эффективной гравитационной системы водоснабжения в загородном доме с накопительным баком.

В данной статье я представлю основные методы установки водопроводной системы для загородного дома с системой гравитационного распределения воды к устройствам из резервуара, расположенного в мансарде.

Такая схема очень проста и не требует значительных средств для её самостоятельного монтажа силами самого владельца дома.

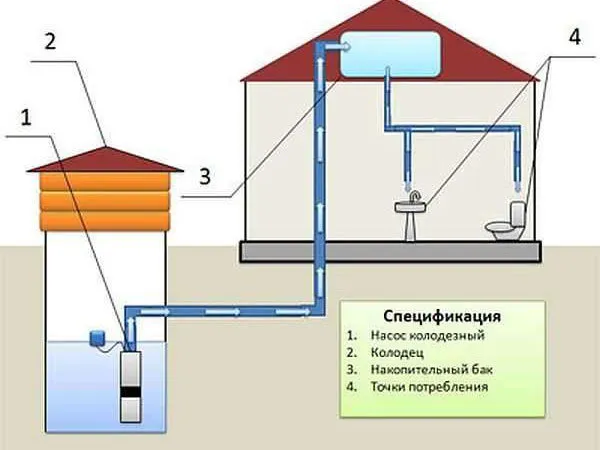

Погружной насос размещается непосредственно в колодце или скважине. Он подаёт воду в бак, объем которого рассчитывается по потребностям жильцов дома. В моём загородном доме такой бак полностью перекрывает потребности 2-3 человек в воде в течении 1-2 дней.

Этого обычно достаточно, чтобы пережить двухдневное отключение электроэнергии, которое случается не так уж и редко.

Да, можно конечно прикупить для таких случаев электрогенератор, но мы же говорим о простоте и дешевизне системы.

В нескольких предыдущих статьях я уже отчасти касался этого вопроса, желающие могут посмотреть более подробно по ссылкам в конце этой статьи или просто перейти в ленту. Сейчас же остановлюсь на тех моментах, которые в предыдущих публикациях либо были упущены, либо освещены вскользь.

Итак, поехали ))

Накопительный бак в мансарде дома:

Бак сделан из нержавеющей стали, помещен в наружный кожух из листового пенопласта и обшит фанерой. Это исключает образование конденсата на его наружной поверхности при заполнении бака ледяной водой из скважины.

В скважине размещен простейший вибрационный насос (подходит не для всех типов скважин), качающий воду в этот бак. На фото виден шаровой кран и гофрированная труба подачи воды к сантехприборам, размещенным на первом этаже.

Точно такой-же трубой организован аварийный перелив из этого бака в бачок унитаза и далее — в канализацию:

Из накопительного бака в водопроводную сеть первого этажа вода поступает самотеком. Сеть обслуживает смеситель кухонной мойки, умывальник, смеситель ванны, унитаз и стиральную машину.

Для сокращения потерь напора в линии раздачи воды на приборы, она в основном смонтирована из гофрированной нержавеющей трубы 20 мм. Отдельные участки распределительной сети выполнены из стальной водогазопроводной оцинкованной трубы 3/4, прекрасно стыкующейся с гофротрубой штатными фитингами:

Посмотрим, как подключены приборы. Смеситель кухонной мойки:

Этот смеситель переделан в настольный из настенного. В таком варианте его стало возможно подключить к сети под кухонной столешницей подводками из гофронержавейки с гораздо большим, нежели у стандартных подводок сечением трубки и прохода в фитинге:

Гибкая подводка. Внутренний диаметр 8,5 мм.Гибкая подводка. Внутренний диаметр 8,5 мм.
Гибкая подводка из гофрированной нержавеющей стали. Диаметр 16 мм.Гибкая подводка из гофрированной нержавеющей стали. Диаметр 16 мм.

На фото подающая труба видна в левой части снимка. От неё вверх идет подводка холодной воды к смесителю. Вправо — холодная вода к нагревателю. От нагревателя — уже горячая вода такой же подводкой к смесителю.

В результате исключения из системы тонких подводок с заниженным диаметром, удалось заметно снизить потери напора и смеситель подаёт в мойку воду с вполне достойным напором и расходом.

Как видите, монтаж прост. Не нужен паяльник для полипропиленовых труб, которыми можно было бы заменить гофронержавейку, не нужен навык работы с этим паяльником, не нужно вообще ничего, кроме пары гаечных ключей и болгарки для резки гофронержавейки.

Унитаз также подключен готовой гибкой подводкой из гофры:

Единственное место, где невозможно уйти от занижения сечения трубы — подключение настольного смесителя с вкручивающимися в его корпус ниппелями подводок:

Внутренний диаметр ниппеля - 6,2 мм.Внутренний диаметр ниппеля — 6,2 мм.

Но можно сделать разводку труб так, чтобы эти подводки были минимальной длины. Это удалось и смеситель работает прекрасно:

Как и душ смесителя ванны:

Смеситель ванны подключен к колонке водогазопроводными трубами:

Внутреннее сечение резиновой и гофрированной подводки:

И последнее. Если бы тогда, когда я делал этот ремонт в своей кухне, я мог купить нормальный настольный смеситель «на три отверстия», то не стал бы переделывать настенный в настольный. По цене переделка примерно равна стоимости вот такого смесителя:

Как видите, никаких тонких подводок ему не нужно, можно подключать теми же гофроподводками с проходным сечением 16 мм, или американкой к полипропилену.

Про этот тип смесителя у меня есть отдельная статья — Какой смеситель будет лучше работать при слабом напоре в сети водопровода загородного дома с накопительным баком? Рекомендую её к прочтению, если заинтересовались.

Кроме того:

Подробнее о стоимости материалов и опыте монтажа гофрированных труб из нержавеющей стали для водопровода загородного дома — читайте здесь.

Напор в сети водопровода, достаточный для комфортной жизни. Какой он? — читать здесь.

Про дровяной титан в современной ванной комнате загородного дома — здесь.

Всем удачи!

Подписывайтесь на канал и не забывайте тыкать «Больше такого» (палец вверх). Это настраивает Вашу персональную ленту Дзен на показ большего количества статей про водопровод и канализацию.

Какое водоснабжение в частном доме?


Водоснабжение в частном доме может осуществляться разными способами в зависимости от доступности ресурсов, инфраструктуры и ваших потребностей. Вот несколько основных вариантов водоснабжения для частных домов:

  1. Система центрального водоснабжения: Этот вариант предполагает подключение дома к городской или местной системе водоснабжения. Вода поступает в дом из общей сети, и вы можете использовать ее для всех потребностей, включая питье, купание, уборку и другие цели.

  2. Скважина: Если в вашем районе отсутствует центральная система водоснабжения, вы можете воспользоваться скважиной. Скважины могут быть бурены на вашем участке для добычи подземных водных ресурсов. Вода из скважины обычно требует обработки и фильтрации для обеспечения безопасности и качества.

  3. Колодец: Колодцы тоже являются источником подземных вод, но они обычно мельче и менее глубоки, чем скважины. Вода из колодца также может требовать фильтрации и обработки.

  4. Дождевая вода: Вы можете собирать дождевую воду с крыш и направлять ее в специальные резервуары. Эта вода может использоваться для полива, уборки или других не потребляющих питья целей.

  5. Системы очистки и фильтрации: Независимо от источника водоснабжения, вы можете использовать системы очистки и фильтрации, чтобы обеспечить безопасность и качество питьевой воды. Это может включать в себя установку систем обратного осмоса, угольных фильтров и других устройств.

  6. Накопительные баки: Независимо от источника воды, вы можете установить накопительные баки для хранения воды. Это может помочь обеспечить резервный запас в случае временных сбоев в водоснабжении.

Выбор варианта водоснабжения зависит от многих факторов, включая местоположение вашего дома, доступность водных ресурсов, бюджет и ваши предпочтения. Перед принятием решения лучше всего проконсультироваться с профессионалами, чтобы выбрать наилучший вариант для вашей ситуации.
