Как самостоятельно обеспечить надежное резьбовое соединение водопроводных труб. В современном мире трубопровод – это неотъемлемый элемент, так как благодаря ему в наши дома поступает холодная и горячая вода, а также обеспечивается тепло и газ.
Для стальных же труб наиболее распространенным является резьбовое соединение труб, но вот уплотнить и загерметизировать их – задача не из легких.
Разновидности резьбовых соединений труб
Соединения резьбового типа используют для различных случаев. Для того, чтобы выполнить соединение, нарезают особую наружную трубную резьбу, а на соединительных и присоединяемых элементами трубную внутреннюю резьбу.
К наиболее распространенным резьбовым соединениям можно отнести такие:

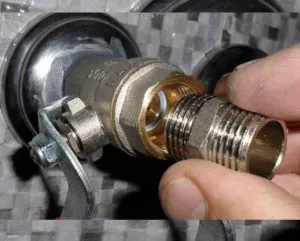

Соединение между собой участков труб. Для этого потребуются фитинги в виде муфт – небольшого отрезка трубы, имеющей внутреннюю резьбу с одинаковым диаметром с обеих сторон.- Переходы между трубами с разным диаметром. Для этого требуются переходные фитинги в виду муфт с резьбой, находящейся внутри и с разным диаметром, или же футорки – особе детали с наружной и внутренней резьбой и отличающимися диаметрами.
- Поворот проводки трубы без трудоемких операций со сгибанием труб. Для этого используют угольные фитинги с углом поворота, равному 90 градуса. Намного реже можно встретить и использовать фитинги, у которых угол поворота в 30 и 45 градусов.
- Разветвление и отвод. Используют фитинги в виде крестовин и тройников.
- Присоединение газовых, сантехнических и прочих приборов. Для этого используют резьбу на штуцерах и патрубках приборов. Для устройств, которые требуется регулярно отключать, используют американки – элементы соединение, в которых есть накидная гайка.
- Глушение труб, которые не используются и выводных патрубков при помощи разных приборов. Используются заглушки-колпаки и пробки.
Как видите, разновидностей не так уж и много.
Подробности вопроса
Основные сведения
Зачем требуется уплотнение
Вначале может показаться, что если наворачивать фитинг на трубу, то он будет держаться плотно и ничего не должно течь. На самом деле это обманчиво, так как резьба всегда делается с небольшим припуском – наружная в сторону уменьшения диаметра, а внутренняя в увеличение. В противном случае есть шанс, чтоб навернуть фитинг не получится. Резьбу можно сделать очень точной, но по стоимости это будет очень дорого, и поэтому делают зазор.В импортных дорогостоящих фитингах такой зазор может составлять несколько сотых сантиметра, а в отечественных чугунных фитингах, особенно если они с большим диаметром, могут быть с зазором в 0.1 см и больше. Через такие соединения вода будет не то что капать, а литься струей. Без уплотнения для надежности резьбового соединения труб не обойтись.
Но есть и трубные резьбы конического вида, которые не требуется уплотнять. Они помогут обеспечить герметичность в паре металл-металл благодаря смятию витков резьбы во время затягивания соединения. Во время разборки соединения такого типа а повторной сборке уже не получится обеспечить герметичность, поэтому такую резьбу не используют для трубных соединений в системе бытового газового и водного снабжения.
Как и чем выполнить уплотнение
Одним из самых простых способов для уплотнения трубного соединения является использование накидных гаек и прокладок. Их часто используют, чтобы подсоединять к трубам разные приборы, к примеру, газовые колонки или сантехнический смеситель. Патрубок устройство при этом будет без резьбы, развальцованным. На нем будет расположена накидная гайка, а прокладка будет помещена под патрубком и трубой, а после затянута накидная гайка. Главное, чтобы вы не переусердствовали, так как в противном случае прокладку можно повредить краем трубы или даже выдавить. Герметичность в таком случае достигнута не будет, а прокладку придется заменять и переставлять еще раз.
Основным преимуществом является то, что в таком надежном резьбовом соединении труб поверхность резьбы не будет контактировать с водой, протекающей в трубах, и не будет подвержена коррозии. Соединение с накидными гайками можно всегда разобрать, а единственным расходным элементом станет дешевая прокладка. К несчастью, невозможно полностью перейти на такие соединения, так как во время монтажа пришлось бы выполнять сложную операцию по развальцовке. Для труб из стали в домашних условиях это почти невозможно.
Для обычных резьбовых соединением используют несколько типов уплотнителей, к примеру, лен на сурике из свинца, лен с пастами и герметиками, ФУМ лента, невысыхающие и высыхающие герметики, а также анаэробные гели.
Виды уплотнения
Лен и инструкция по его намотке
Уплотнение резьбового соединение при помощи льна является самым старым и популярным методом, и для уплотнения потребуется купить лен, который есть в сантехнических магазинах и рынках. Хороший лен обязательно должен быть эластичным, иметь тонкие прядки, не иметь запаха и мусора в прядях. Сам по себе это не самый лучший уплотнитель, так как при контакте с водой он начинает гнить, выгорать в отопительной системе, а также не помогает в предотвращении коррозии труб и фитингов из чугуна и стали.
Чтобы устранить подобные недостатки, лен следует как можно лучше пропитать различными пастами. Самой простой пастой, которую рекомендует даже СНиП, является свинцовый густотертый сурик или белила, изготовленные на натуральной олифе. В готовом виде такую пасту купить не получится, поэтому придется делать ее своими руками. Для этого в определенное количество сурика/белил добавьте немного олифы, а после хорошо перемешайте. Оптимальная консистенция – это когда смесь такая же, как жирная сметана. Паста ни в коем случае не должна течь, но при этом ее должно быть удобно размазывать тонким слоем.
Использование свинцового сурика обусловлено химическими свойствами – он помогает окислить железо до оксида, который не будет растворяться в воде и не начнет пропускать кислород. Такой процесс похож на воронение стали. В быту стало распространенным уплотнение соединений при помощи льна и любой масляной краски. Такое уплотнение чуть хуже помогает защитить металл от воздействия коррозии, но это тоже надежно. Общий недостаток заключается, что после использования такого состава будет сложно выполнить разборку. Часто раскручивать соединение можно лишь после того, как оно будет прогрето паяльной лампой или строительным феном.
На данный момент есть возможность купить уже готовые пасты, чтобы пропитывать лен, стоимость которых от 100 до 200 рублей. Еще продается комплект, в котором есть и лен, и паста (от 65 рублей), которого хватит сразу для десятка соединений. Паста под названием Юнипак состоит из глины, мыла, мела, воды и минерального масла, а Мультипак в составе имеет парафиновое масло и минеральные наполнители.
Естественно, то защитить лен от гниения они помогут, а вот от коррозии для фитингов мало чем помогут. Поэтому их можно рекомендовать лишь для тех соединений сантехнической арматуры, которые не подвержены ржавчине. Некоторые из паст имеют даже противокоррозийные добавки и их можно использовать даже для черных металлов. Еще лен можно использовать в тандеме с разными герметиками, к примеру, автомобильными, но такое уплотнение не должно быть использовано для труб с питьевой водой, а еще не поможет защитить черный металл о коррозии (в особенности, кислотные герметические средства).

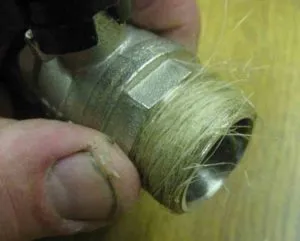

Как наматывать лен на резьбу:
- Отделите прядь с толщиной в пару спичек о косы. Она обязательно должна вмещаться в канавку резьбы. Прядь следует разгладить, очистить от мусора и небольших ворсинок, а еще ее можно скрутить в жгутик.
- Очистите резьбу от ржавчины и загрязнений. При использовании пасты можно нанести немного состава на резьбу до того, как начнете выполнять обмотку.
- Прядь следует плотно намотать на резьбу по часовой стрелке (для расположенной справа резьбы), и начинать с дальнего края, а заканчивать на торце трубы. Резьба обязательно должна быть полностью закрыта, а слой льна должен немного увеличиваться от края труб до конца резьбы.
- Лен обмажьте суриком или пастой, делать это следует круговыми движениями по ходу намотки.
- Соберите соединение, при этом должно ощущаться усилие при завертывании. Если этого мало, то разберите соединение и намотайте еще немного льна. Если же его будет много, то у вас не получится полностью закрутить соединение, а еще есть риск того, что фитинг треснет.
- Соединение обязательно должно быть выполнено аккуратно, чтобы по резьбе не вылезал лен, и все было герметично.
Уплотнение ФУМ лентой
ФУМ лента – это ни что иное, как фторопластовый уплотнительный материал. Действительно, такая лента является уникальным материалом, который можно использовать при температурном диапазоне от -75 градусов до +275, а также не смачивается жирами, водой и растворителями органического типа, имеет стойкость к воздействию кислот и щелочей. Ленту можно купить от множества производителей и цена ей от 15 до 310 рублей, все зависит от продавца, ширины и толщины ленты, ее метраж. Наиболее распространенный вариант имеет 0.01 см в толщину, ширину в 1.2-2 см и длину в 10 метров. Такой моток будет стоить приблизительно 23 рубля.
ФУМ лента используется для надежного резьбового соединения труб своими руками в системе снабжения водой, отоплении и газовом снабжении. Наматывать ленту стоит так же, как и лен, начинать с натягом и по ходу резьбы, с небольшим увеличением слоя от торца. Количество витков во многом будет зависеть от зазора в соединении и подобрано опытным путем. Для начала плотно обмотайте резьбу таким образом, чтобы был практически незаметен ее рельеф. Лента не должна быть вдавлена по резьбе. Если вы будете закручивать все руками, то ленты будет мало, и потребуется все заматывать с большим количеством витков.
Уплотнительная нить
Такие нити являются естественным развитием фторопластовых материалов для уплотнения и их делают из полиамида и фторопласта с силиконовой пропиткой. На рынке есть различные нити, стоимость которых от 170 до 820 рублей, но много зависит от производителя и длины. Работать с такими нитями намного проще, нежели с ФУМ лентой, и ее просто наматывают на резьбу, будет неплохо сделать перехлест резьбовой нити и уплотнительного материала между собой. Такая укладка поможет создать лабиринтное уплотнение, а также эффективно уберечь от протеканий.
Анаэробные гели
А это один из последних и лучших способов для уплотнения резьбы. Основная особенность заключается в том, что гели способны полимеризоваться в небольших зазорах между деталями из металла и без доступа внутрь воздуха. При этом в стандартных условиях хранения они будут оставаться жидкими на протяжении долгого времени и не менять свои свойства. Такие гели идеальны для уплотнения. Множество торговых марок предлагают этот продукт по приемлемым ценам.
Использовать гель несложно – очистите и высушите резьбу, а после нанести гель на наружную резьбу до полного заполнения и на пару витков резьбы, расположенной внутри. После соединение следует собрать, а время схватывания будет прописано на упаковке, как правило, это о 15 до 35 минут. Излишки материала уберите при помощи тряпочки до того, как гель начнет полимеризоваться. К достоинствам геля отнесем технологичность и скорость установки труб, высокую устойчивость к разным средам и химическим соединениям. Не советуем использовать гели с черными трубами и фитингами большого диаметра в зазоре, который больше 0.1 см, а еще использовать при отрицательных температурах, так как полимеризация в таком случае будет крайне медленной.
( 1 оценка, среднее 5 из 5 )
Что надевают на место соединения водопроводных труб?
Для соединения водопроводных труб используются различные виды фитингов, которые надевают на место соединения труб. Фитинги представляют собой детали из металла или пластика, которые служат для соединения, перехода или разветвления водопроводных труб.
Наиболее распространенными видами фитингов являются:
-
Ниппель — это короткий кусок трубы, который имеет на обоих концах резьбу. Ниппель используется для соединения двух труб или для установки задвижки, клапана или другого оборудования.
-
Муфта — это фитинг, который имеет два отверстия для соединения двух труб. Муфты могут быть с резьбовыми или безрезьбовыми соединениями.
-
Тройник — это фитинг, который имеет три отверстия для соединения трех труб. Тройники используются для разветвления водопроводных систем.
-
Заглушка — это фитинг, который используется для закрытия конца трубы. Заглушки могут быть с резьбовыми или безрезьбовыми соединениями.
-
Крестовина — это фитинг, который имеет четыре отверстия для соединения четырех труб. Крестовины используются для разветвления водопроводных систем.
-
Зажим — это фитинг, который используется для закрепления трубы на поверхности или для соединения двух труб вместе.
Выбор фитингов зависит от типа и диаметра трубы, а также от требуемой конструкции соединения.
